2022年度秋学期 画像情報処理 浅野 晃 関西大学総合情報学部 逆投影法による再構成 第11回
2
2 投影切断面定理の復習

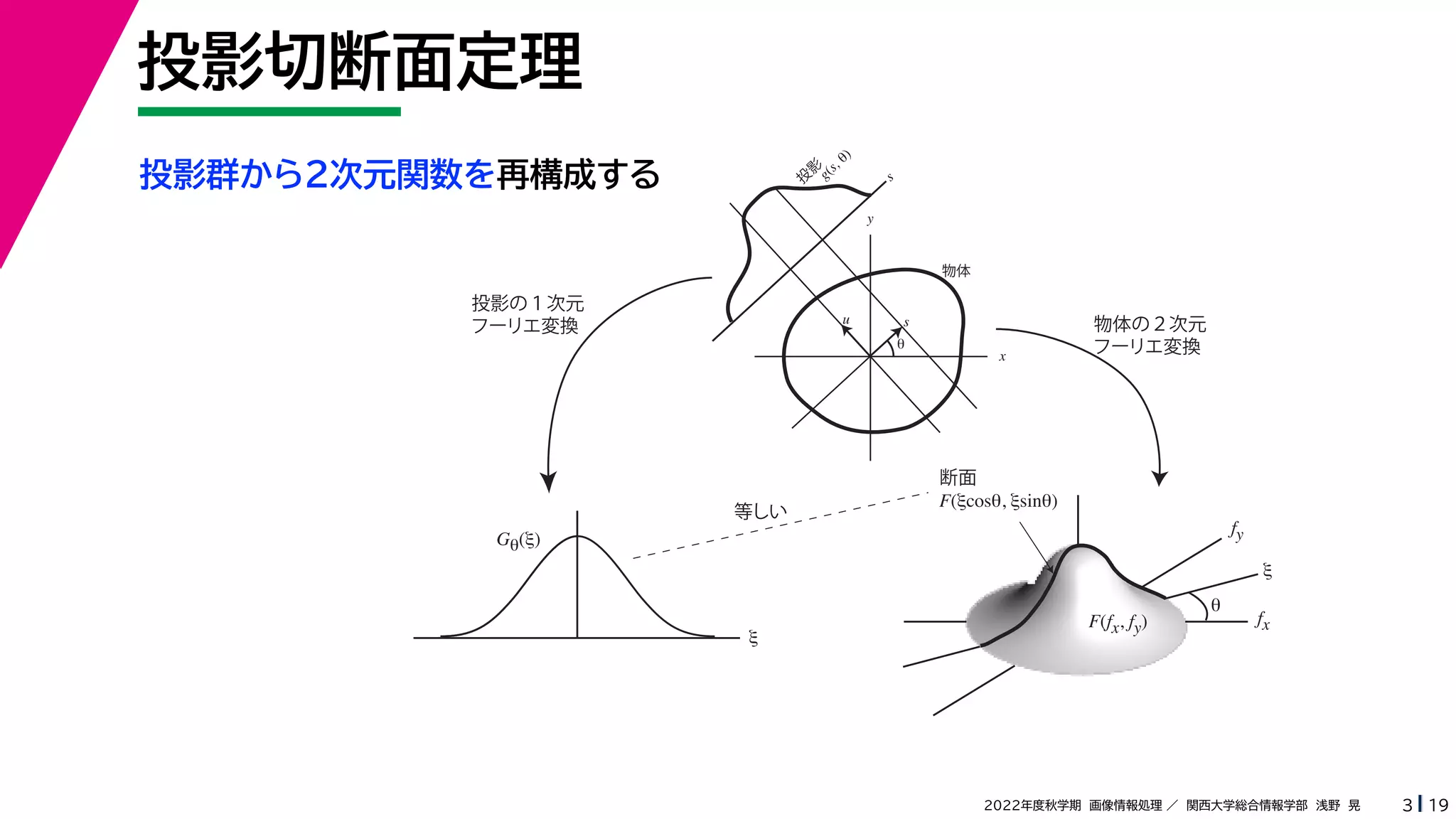

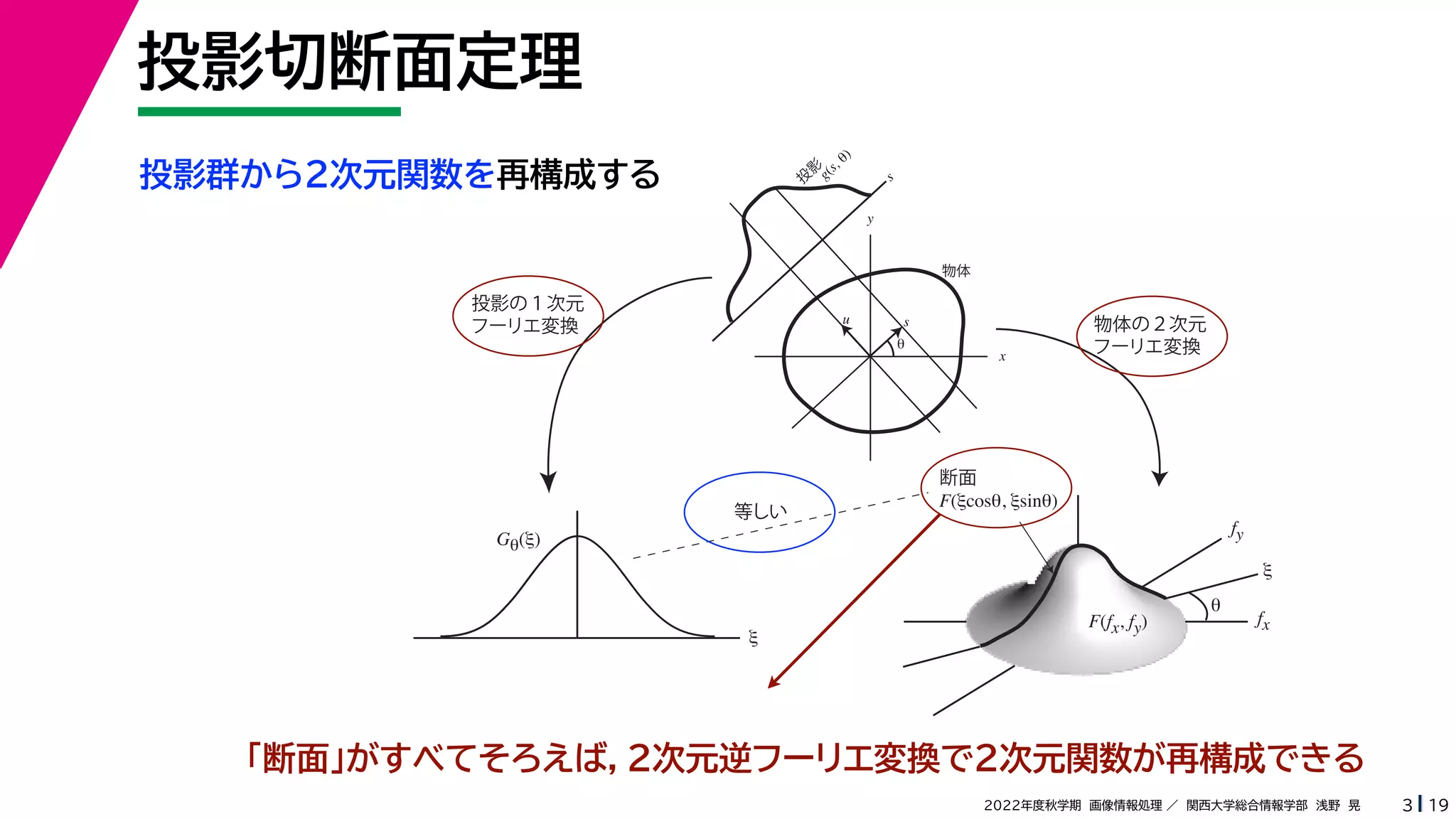

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 「断面」がすべてそろえば，２次元逆フーリエ変換で２次元関数が再構成できる

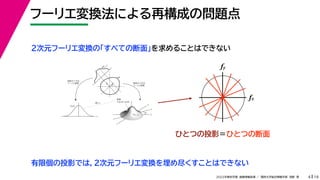

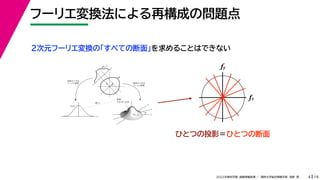

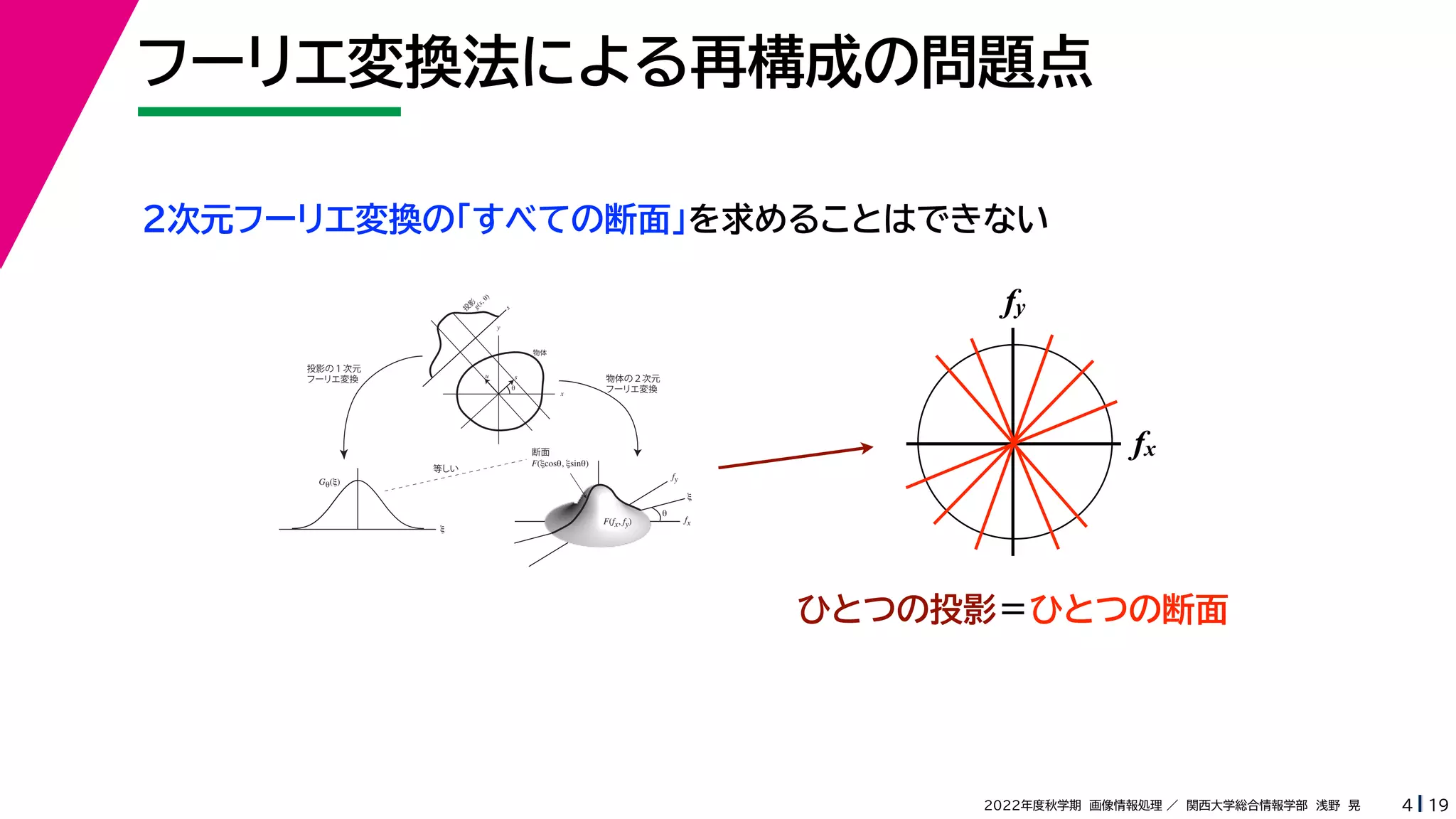

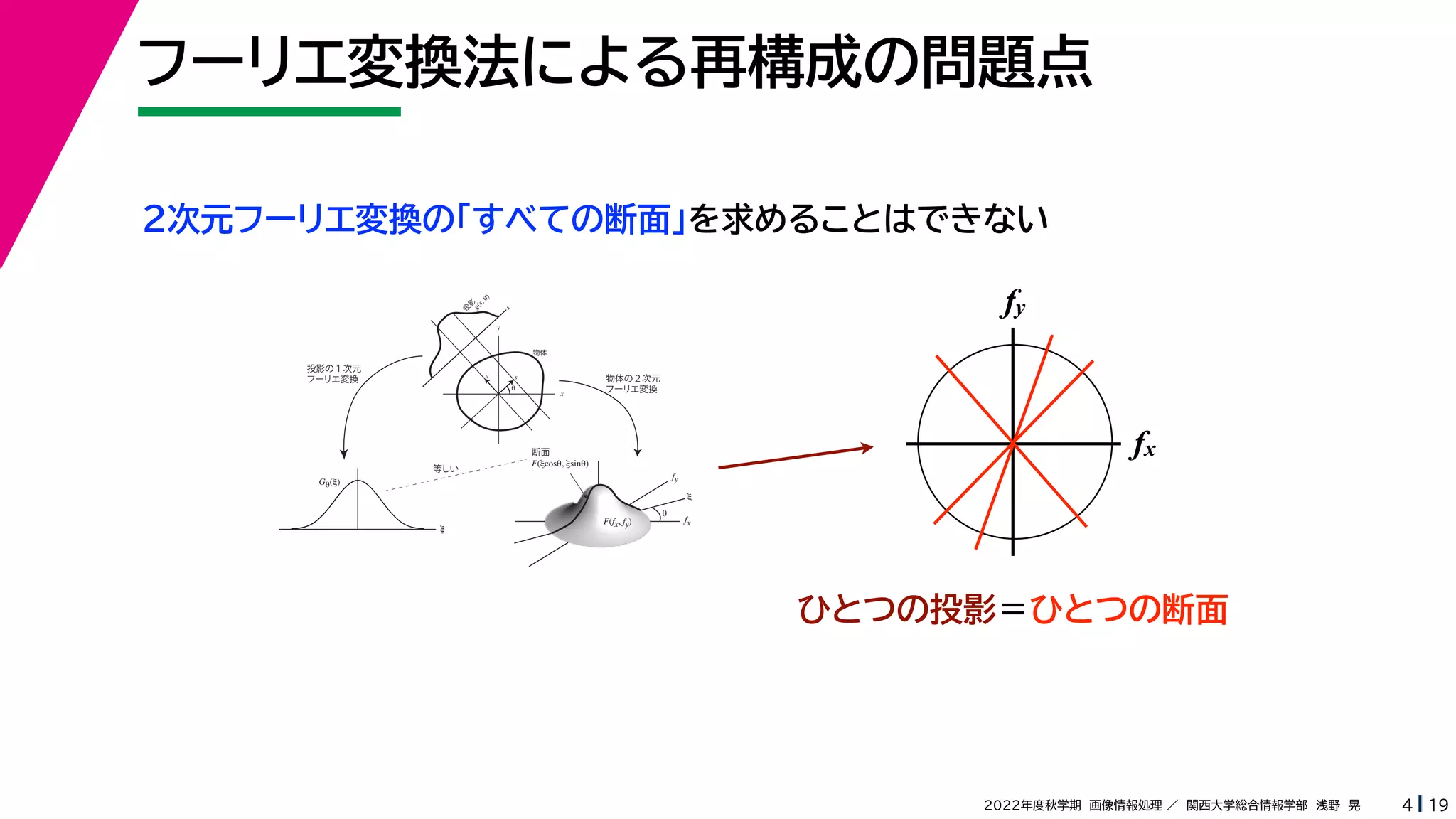

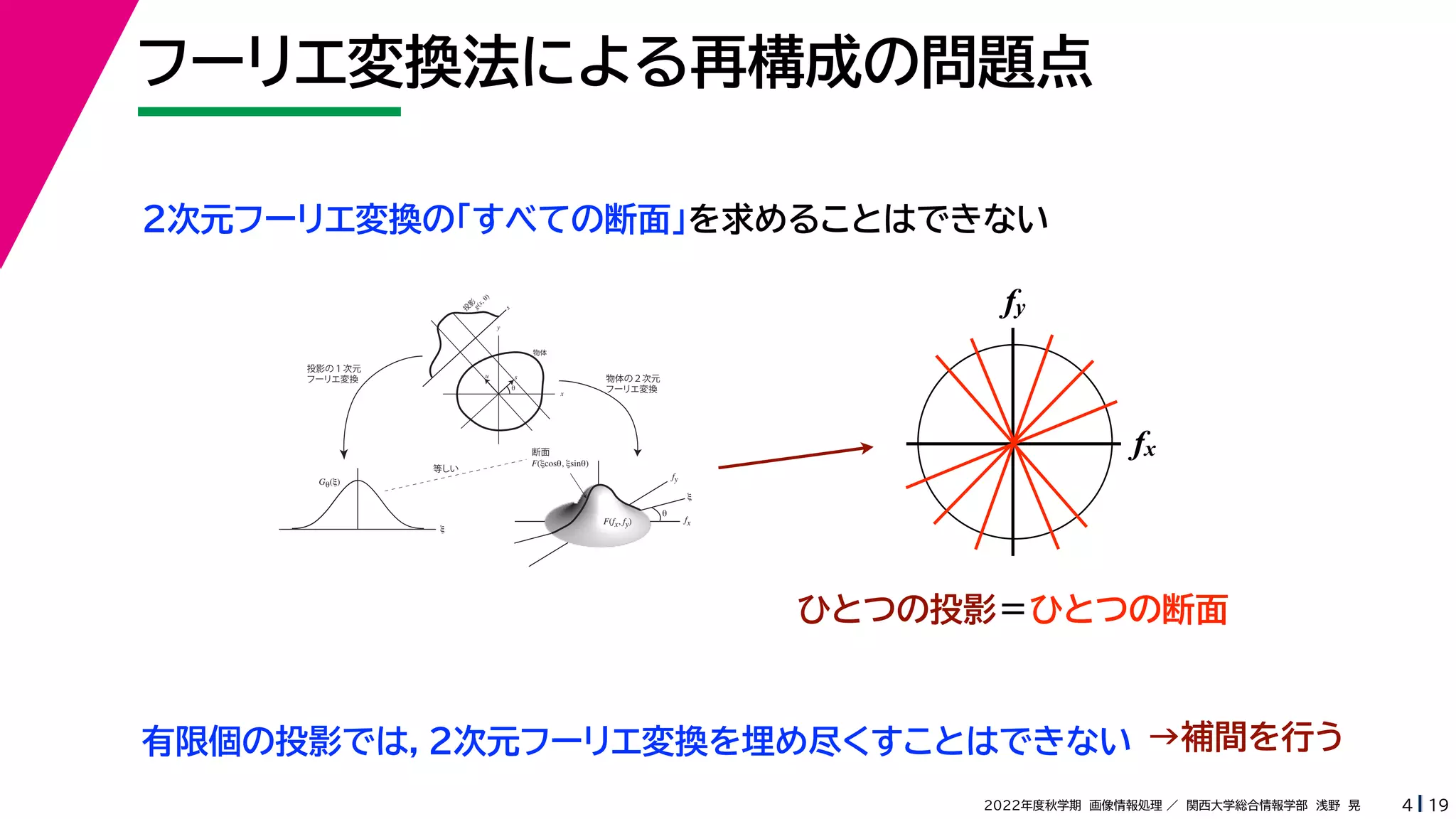

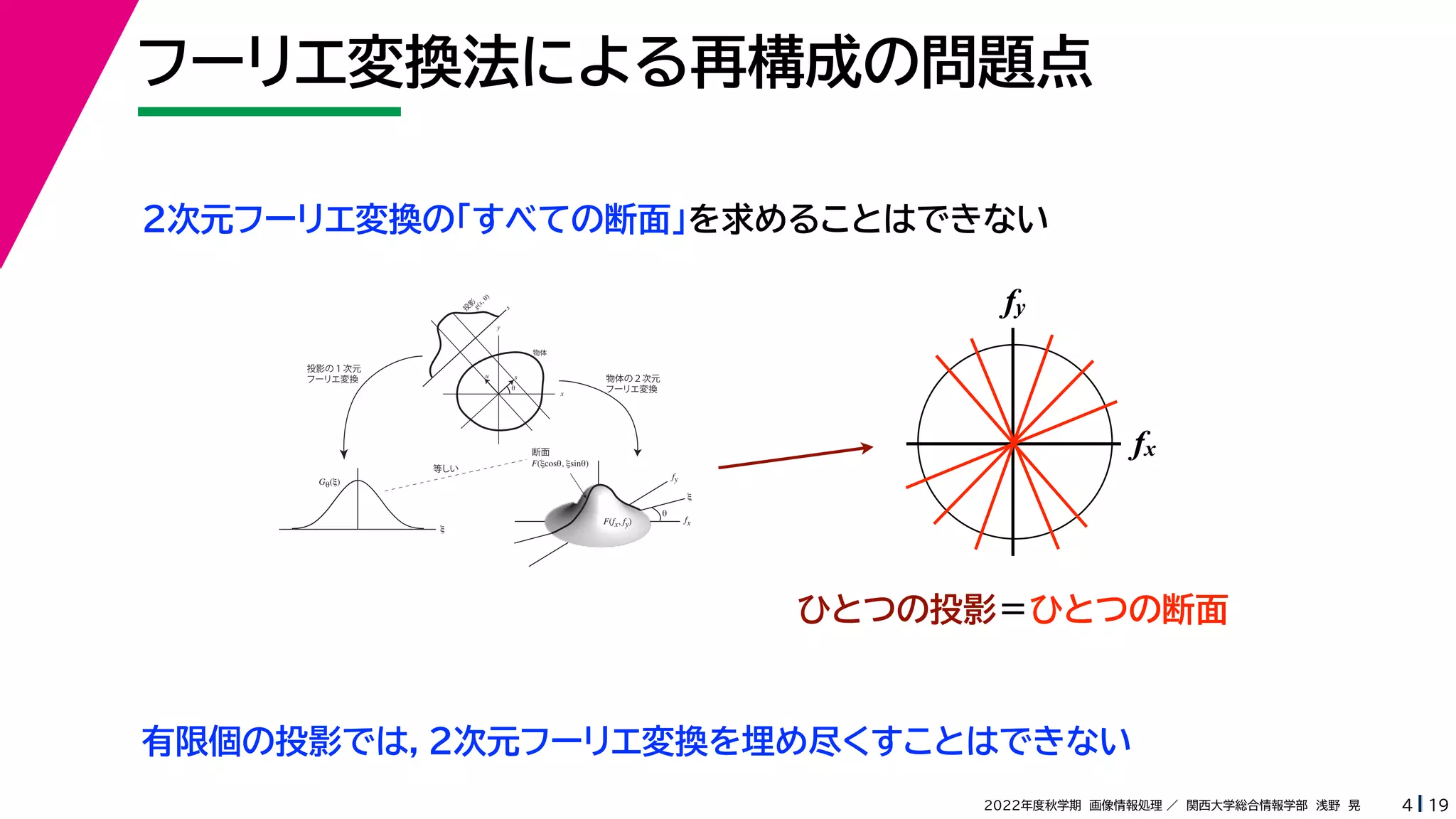

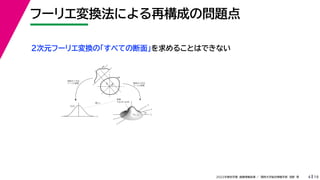

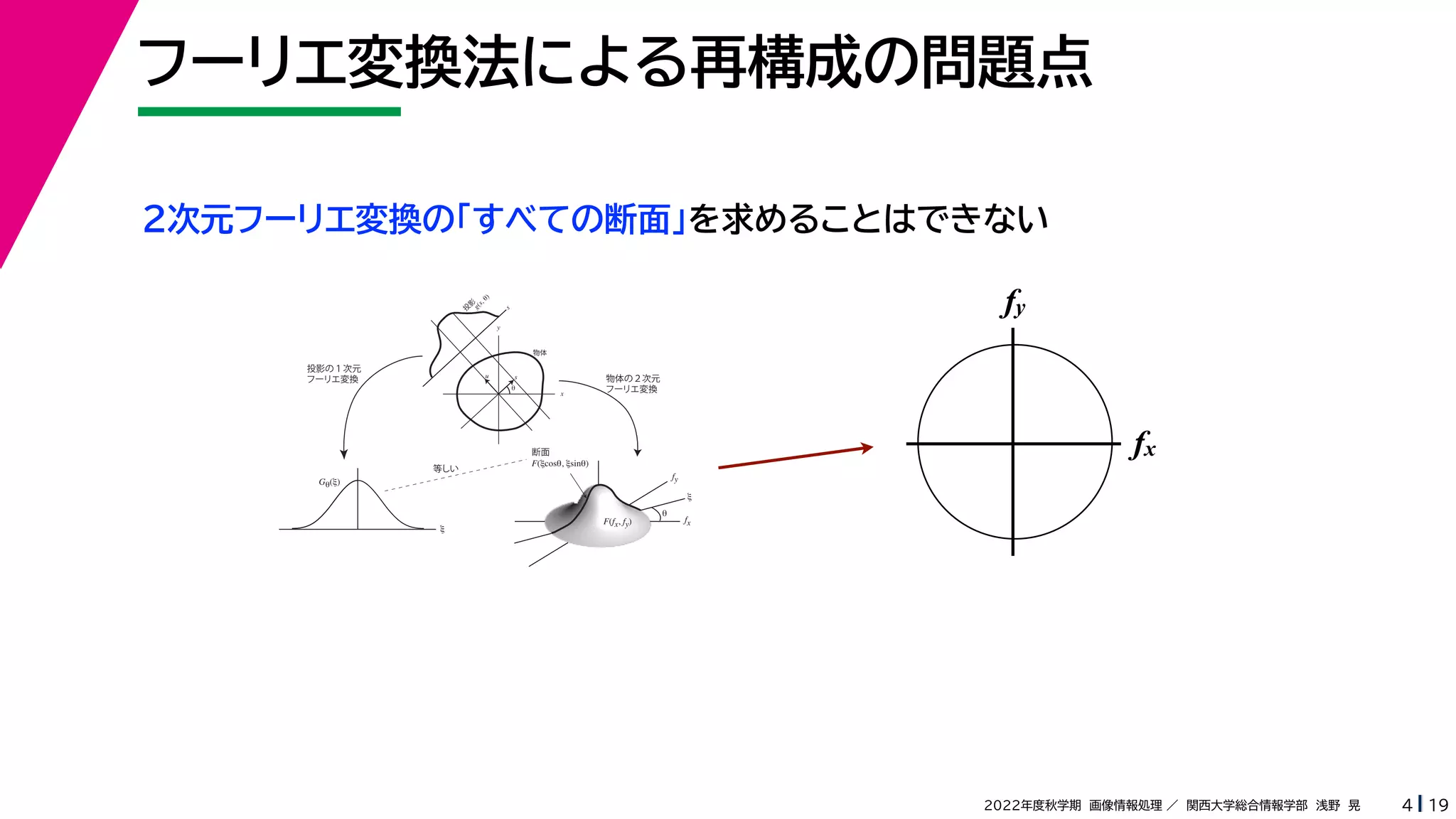

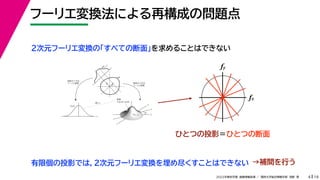

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面 有限個の投影では，２次元フーリエ変換を埋め尽くすことはできない
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面 有限個の投影では，２次元フーリエ変換を埋め尽くすことはできない →補間を行う

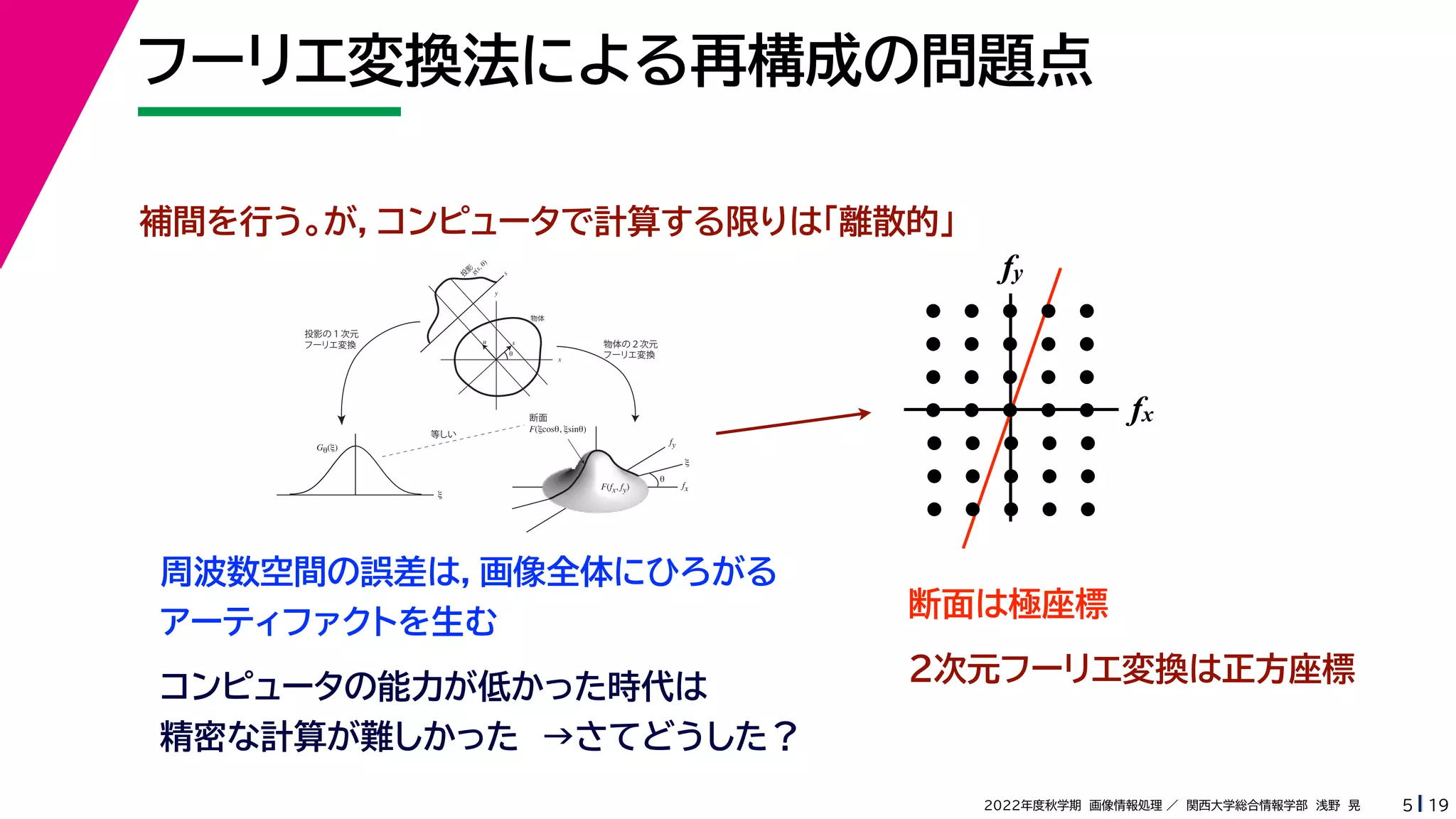

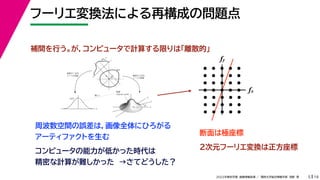

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 5 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 fx fy 断面は極座標 周波数空間の誤差は，画像全体にひろがる アーティファクトを生む 補間を行う。が，コンピュータで計算する限りは「離散的」 ２次元フーリエ変換は正方座標 コンピュータの能力が低かった時代は 精密な計算が難しかった →さてどうした？
6

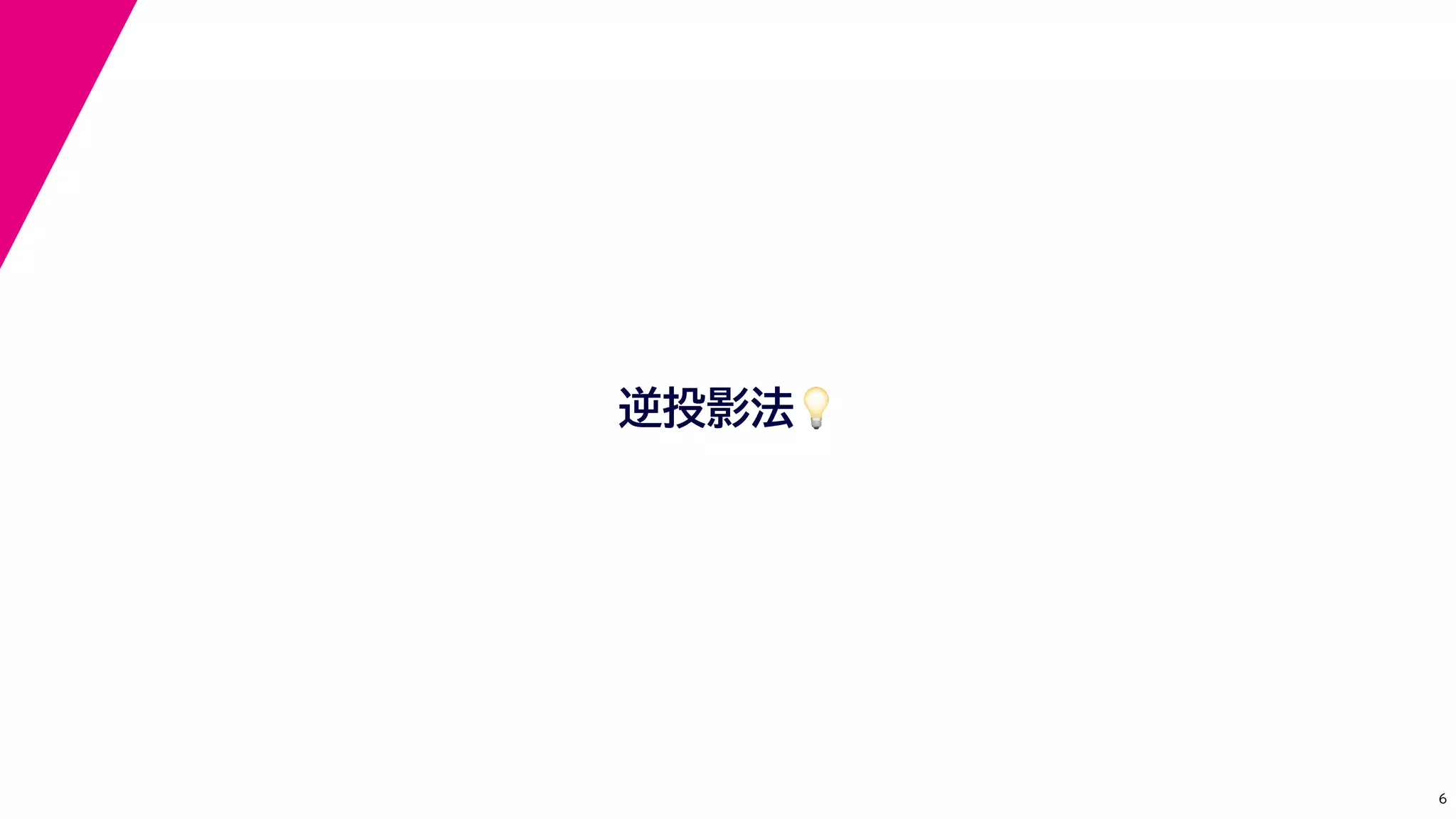

6 逆投影法💡💡

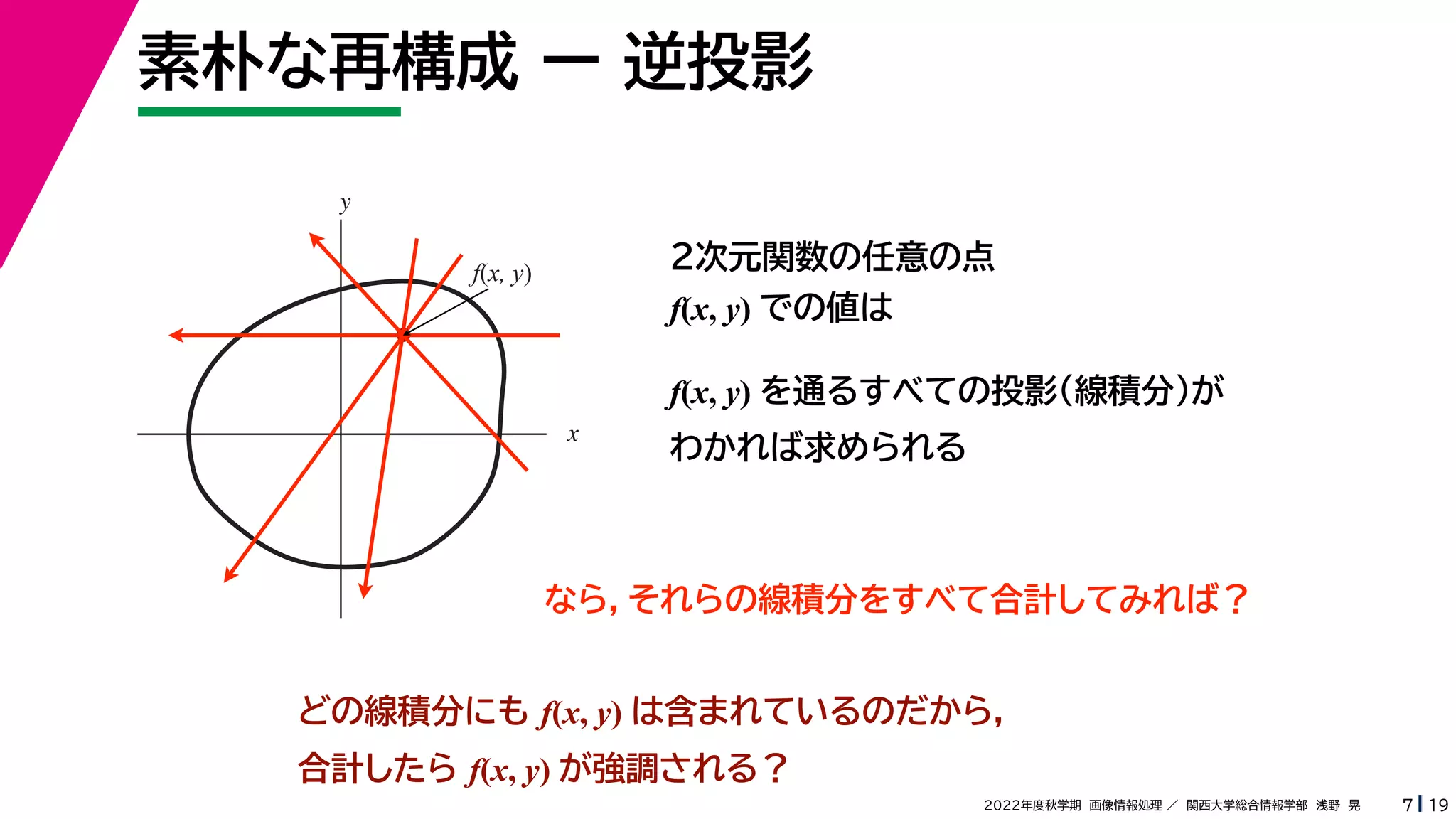

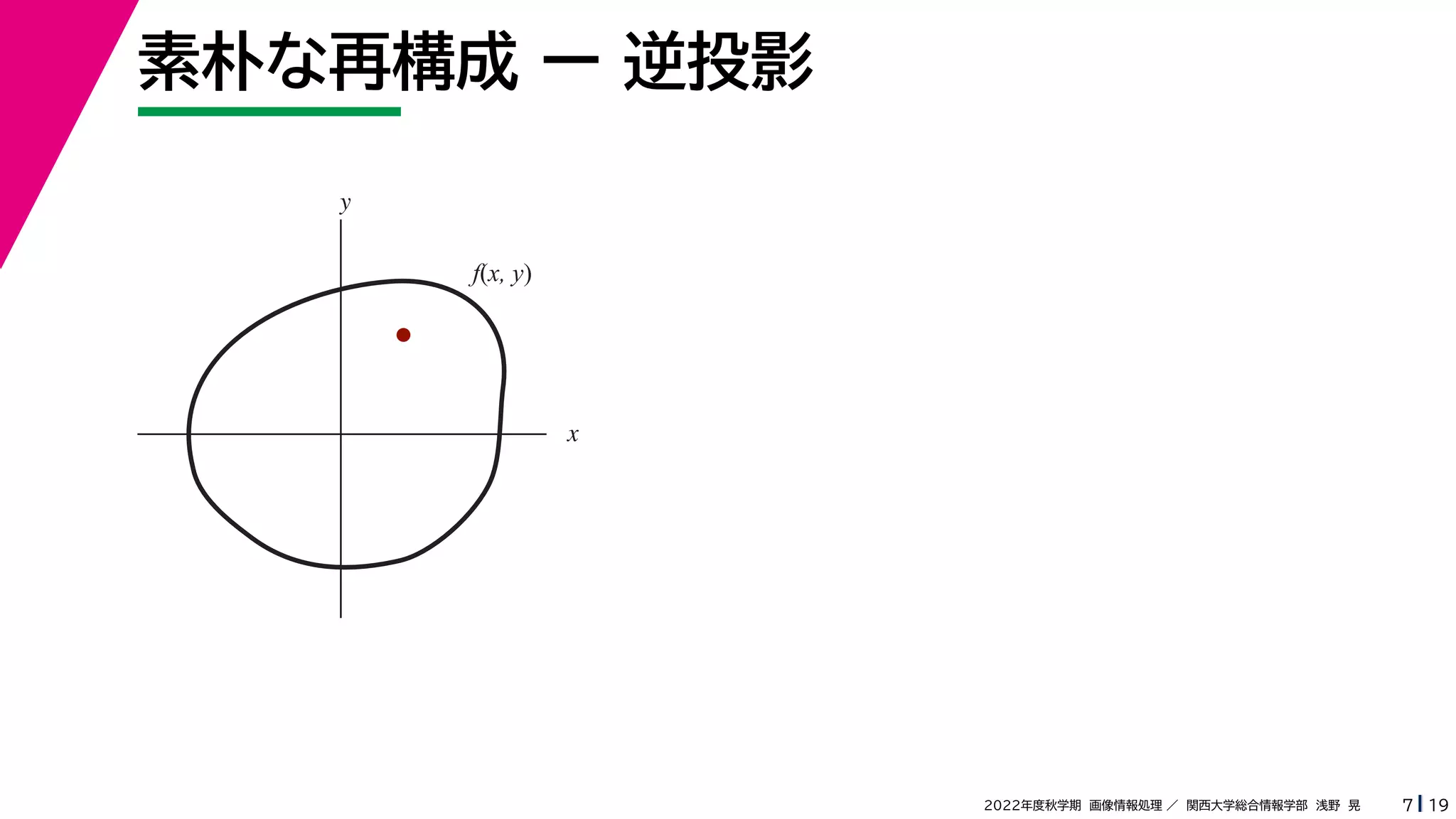

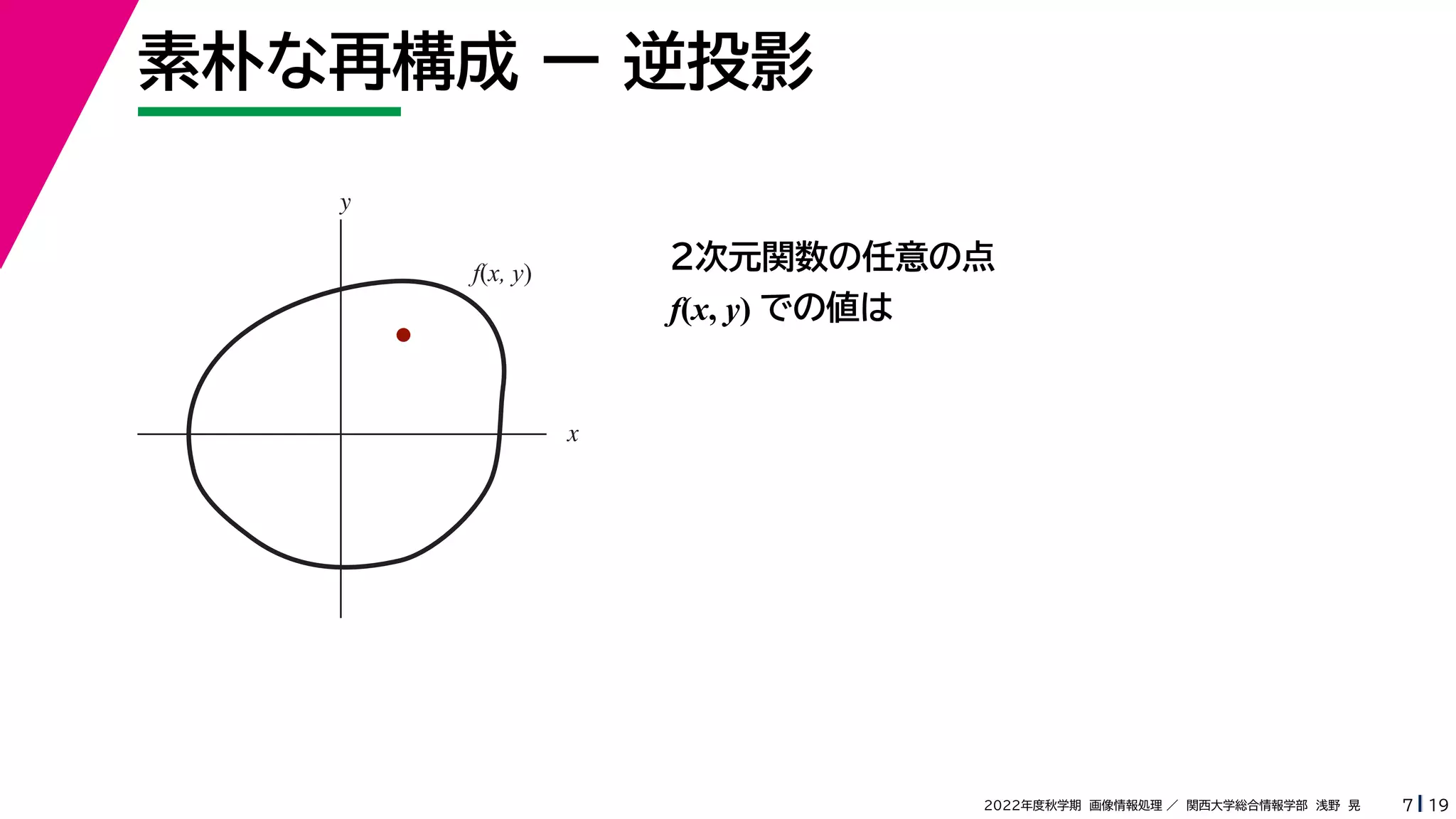

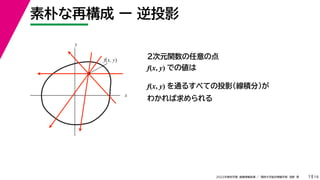

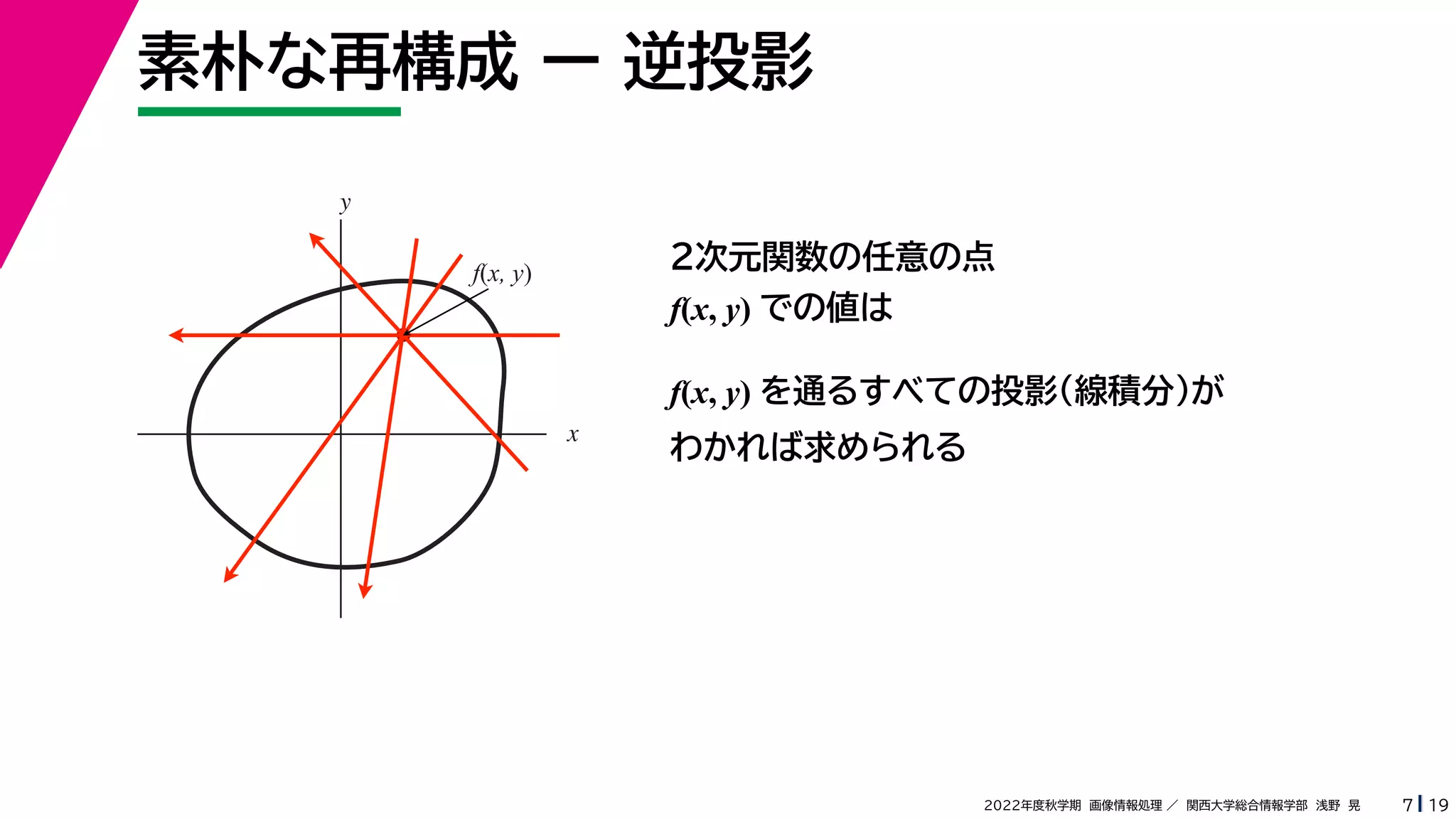

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 x y f(x, y)

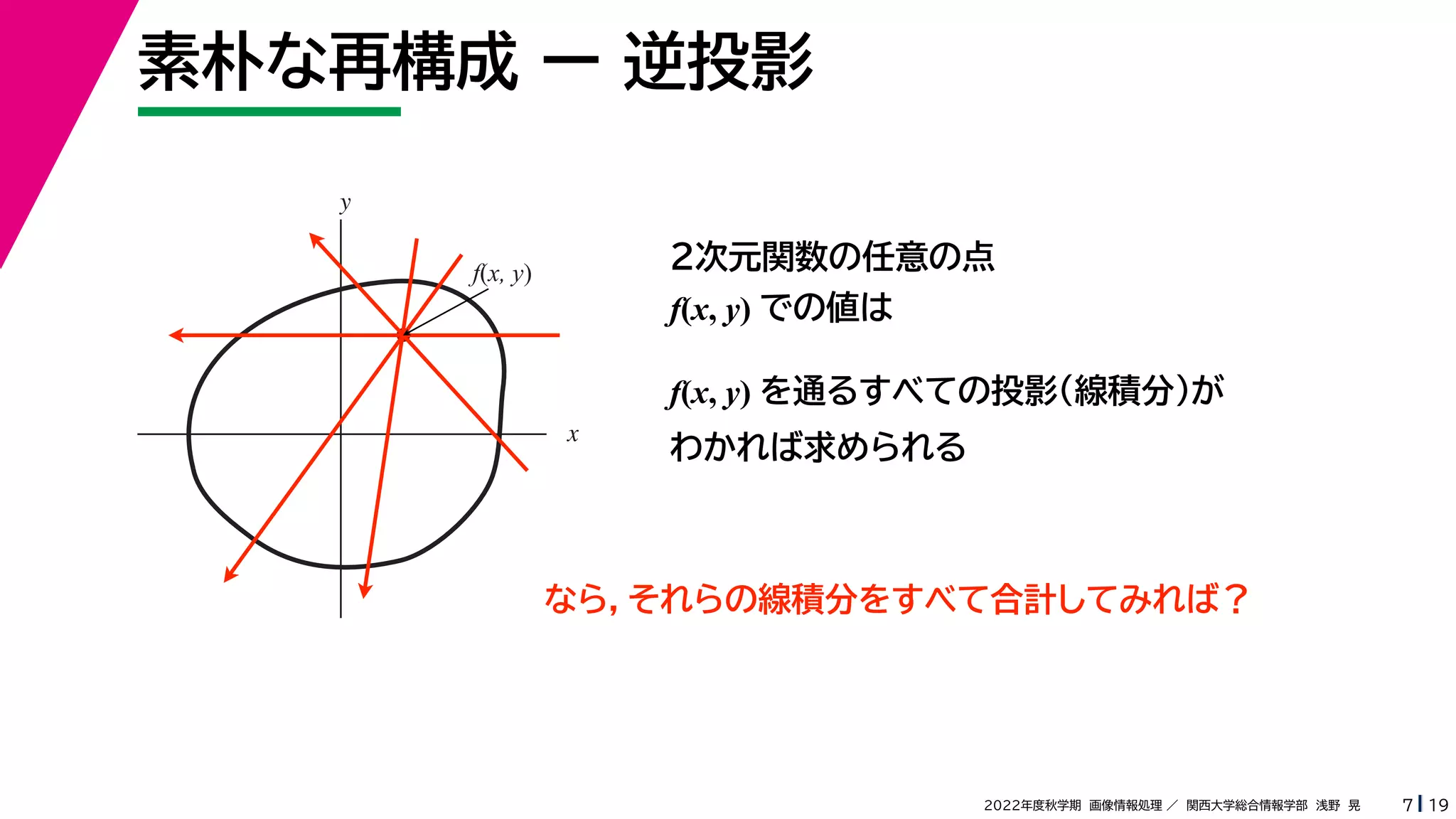

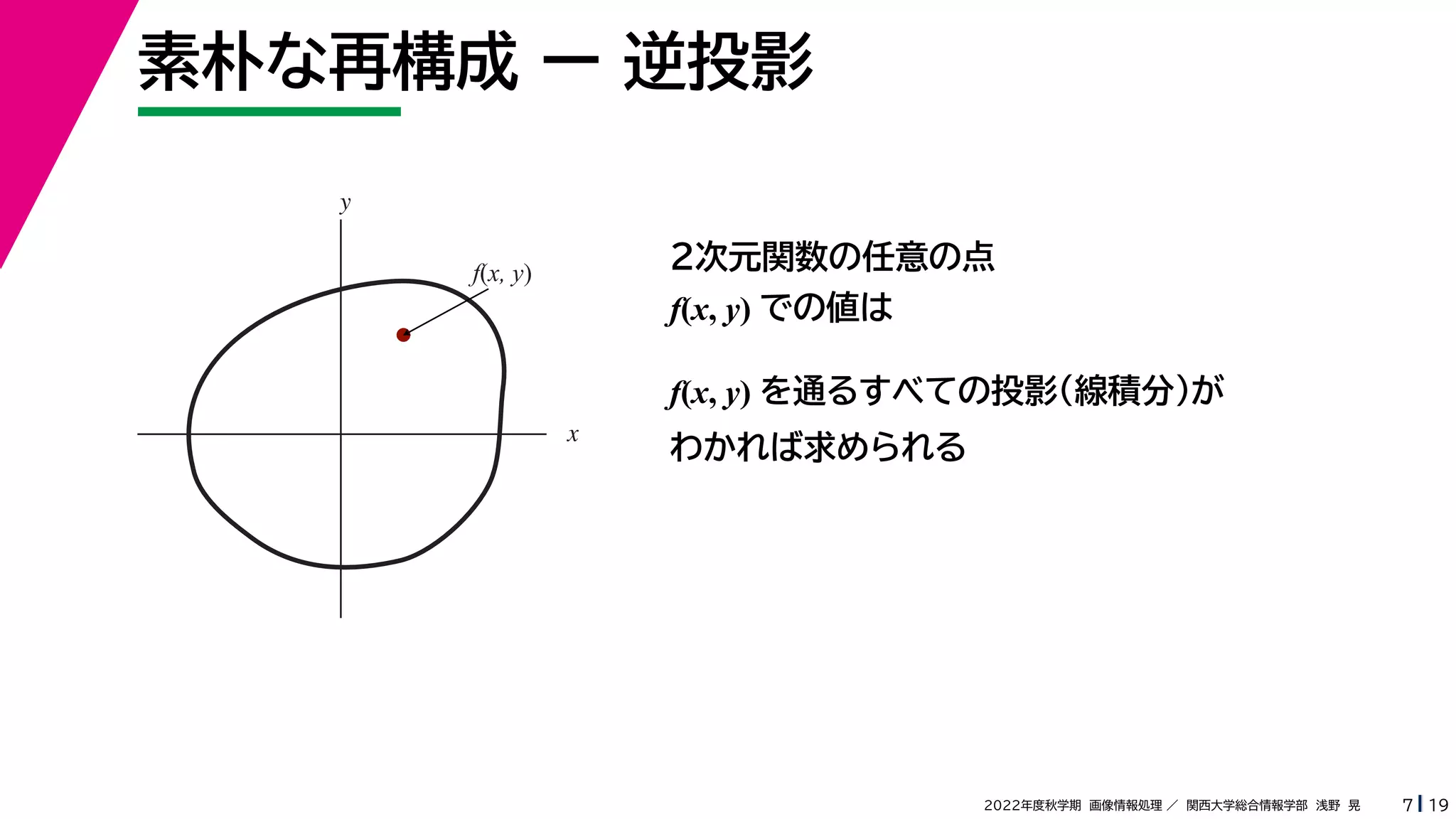

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は x y f(x, y)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は x y f(x, y)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y) なら，それらの線積分をすべて合計してみれば？
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y) なら，それらの線積分をすべて合計してみれば？ どの線積分にも f(x, y) は含まれているのだから， 合計したら f(x, y) が強調される？

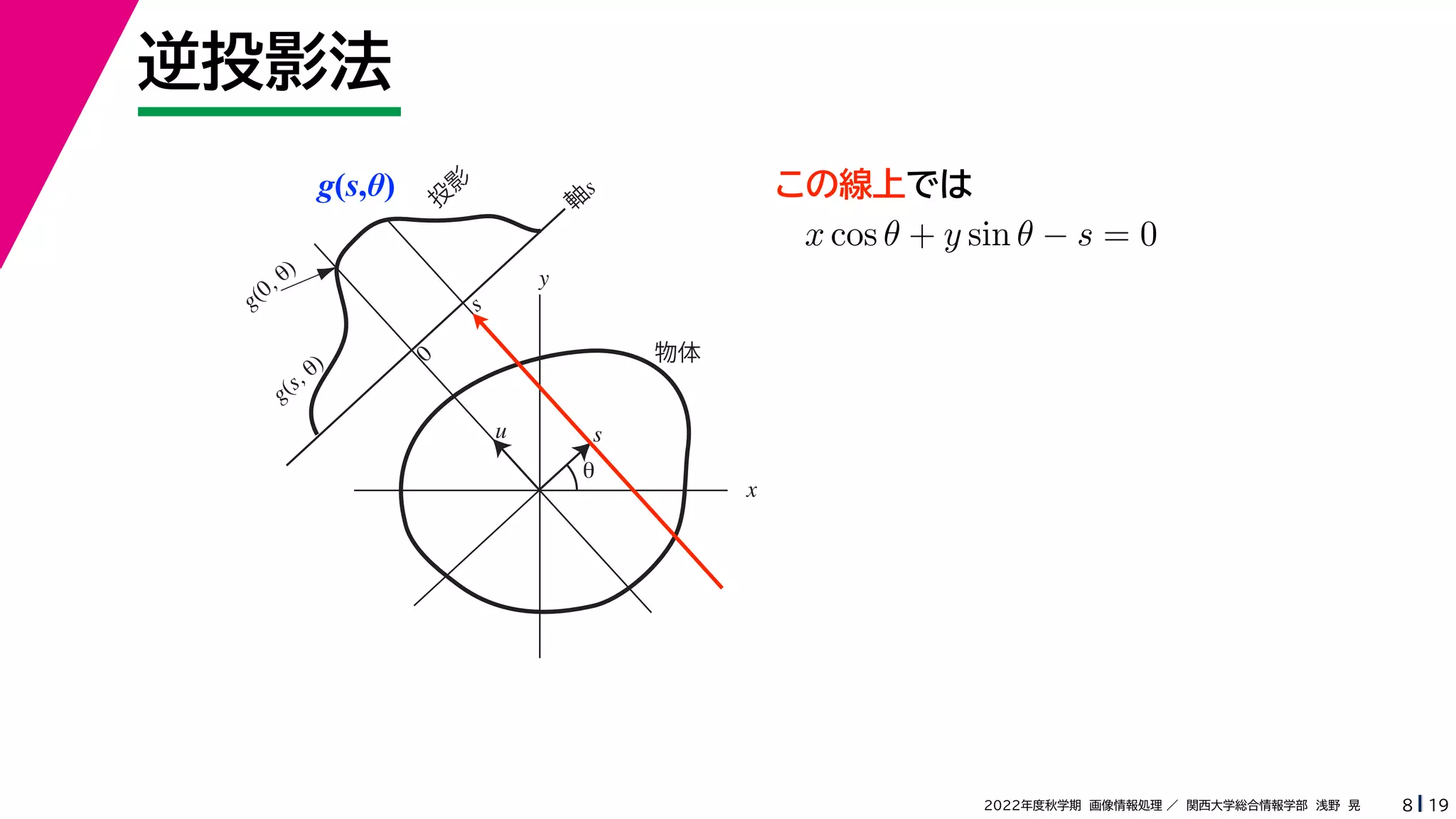

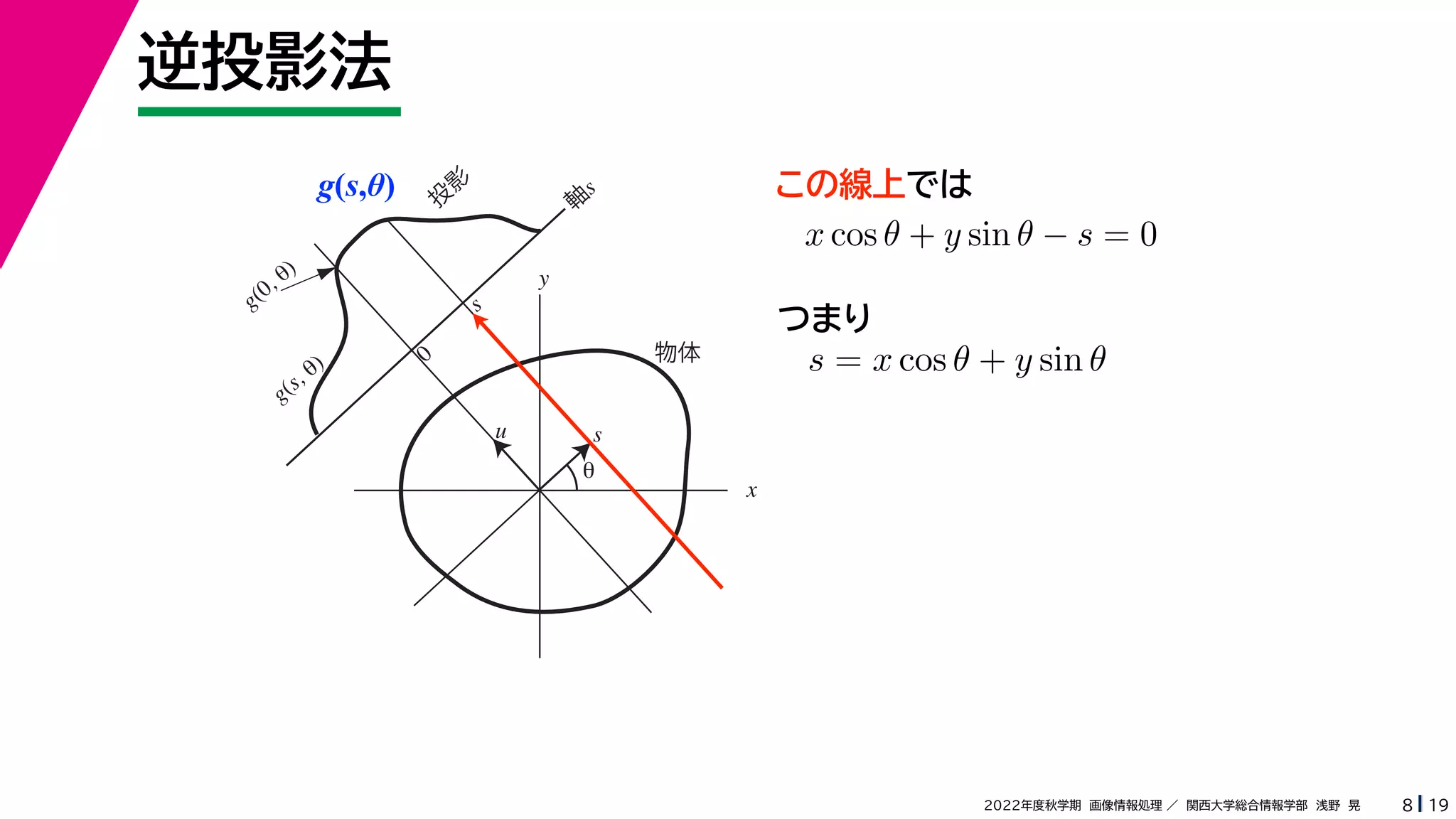

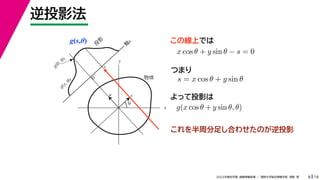

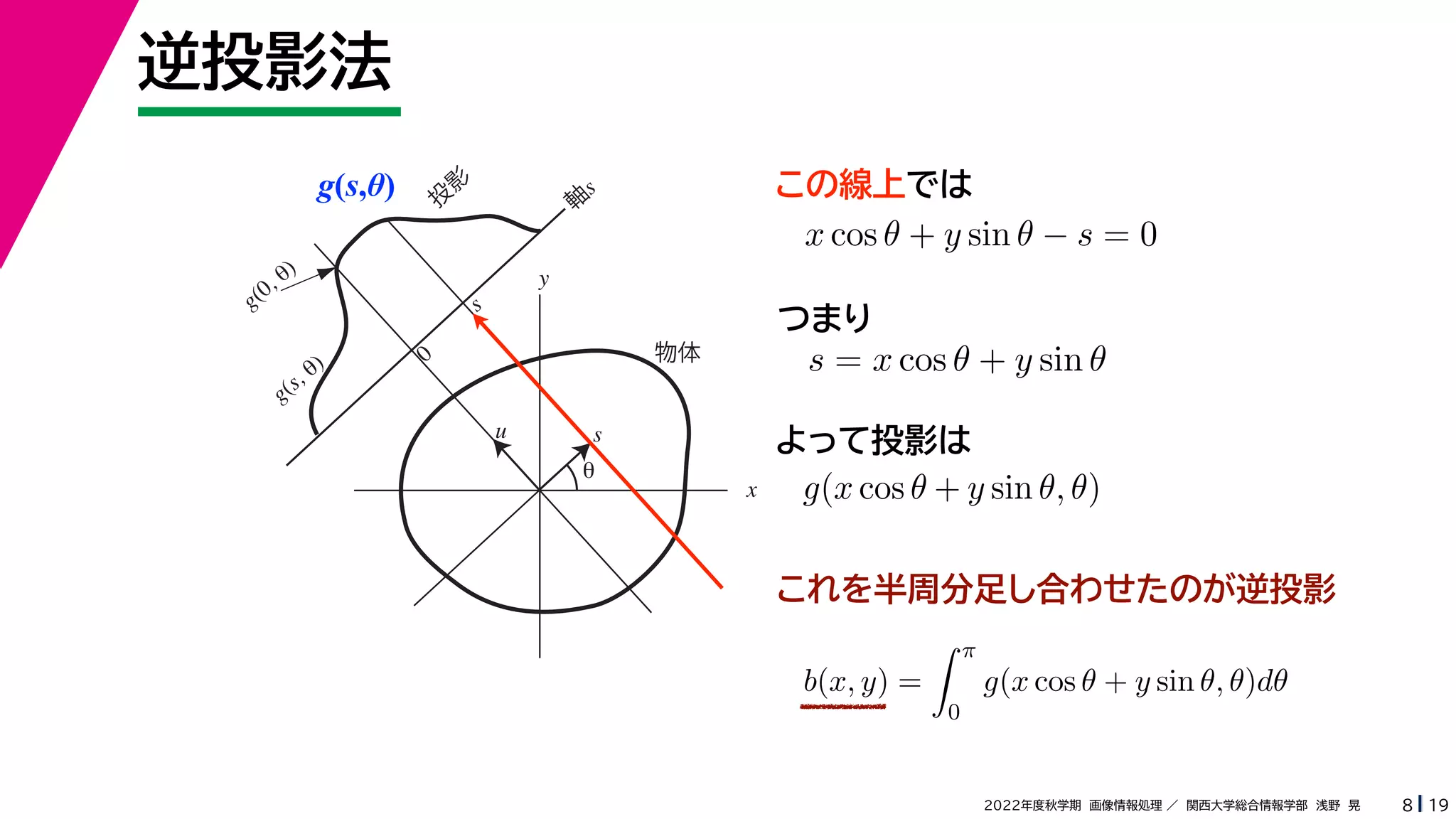

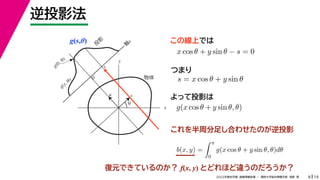

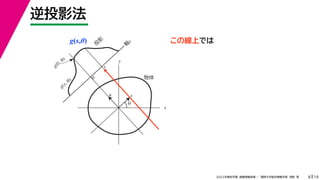

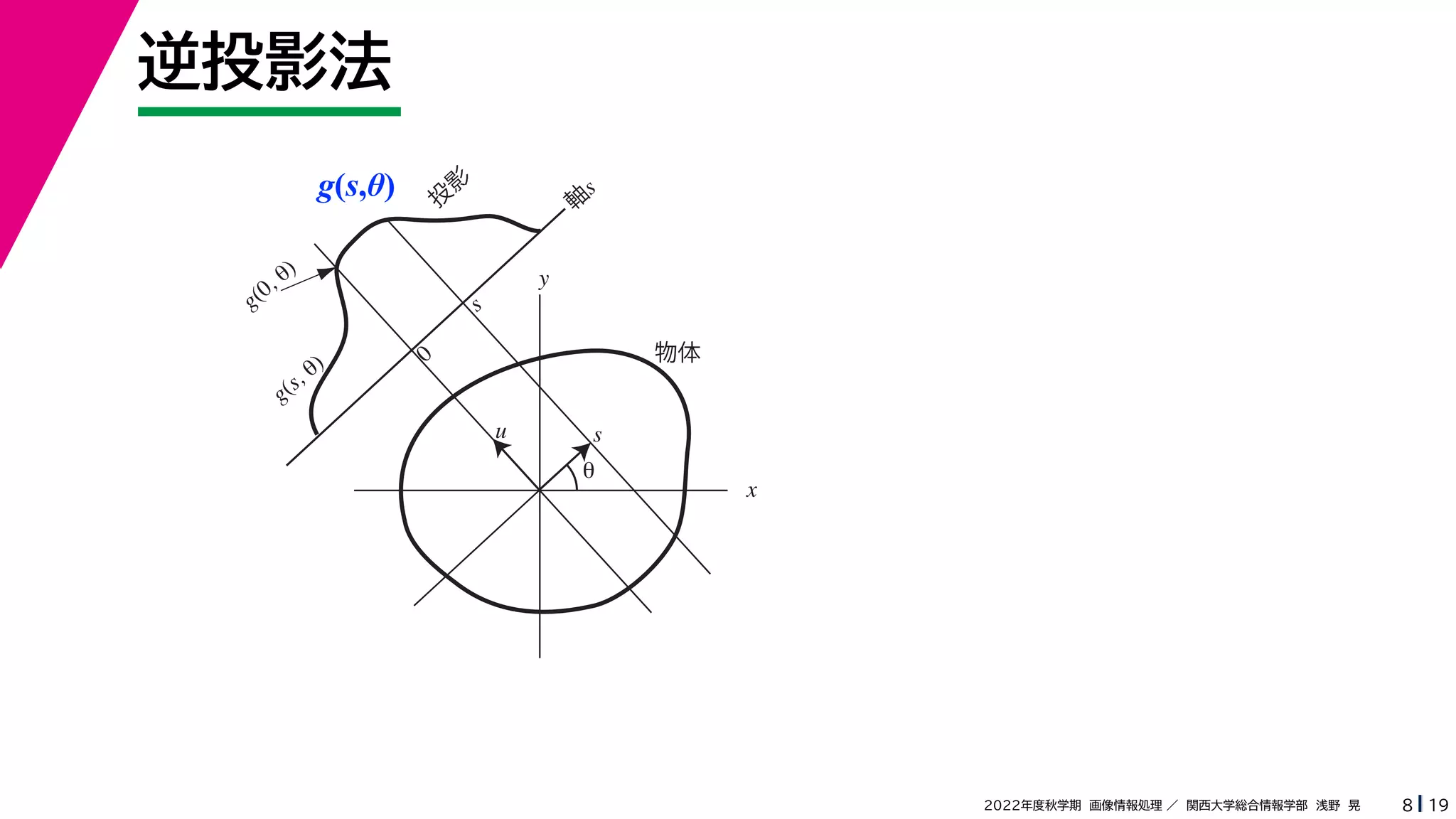

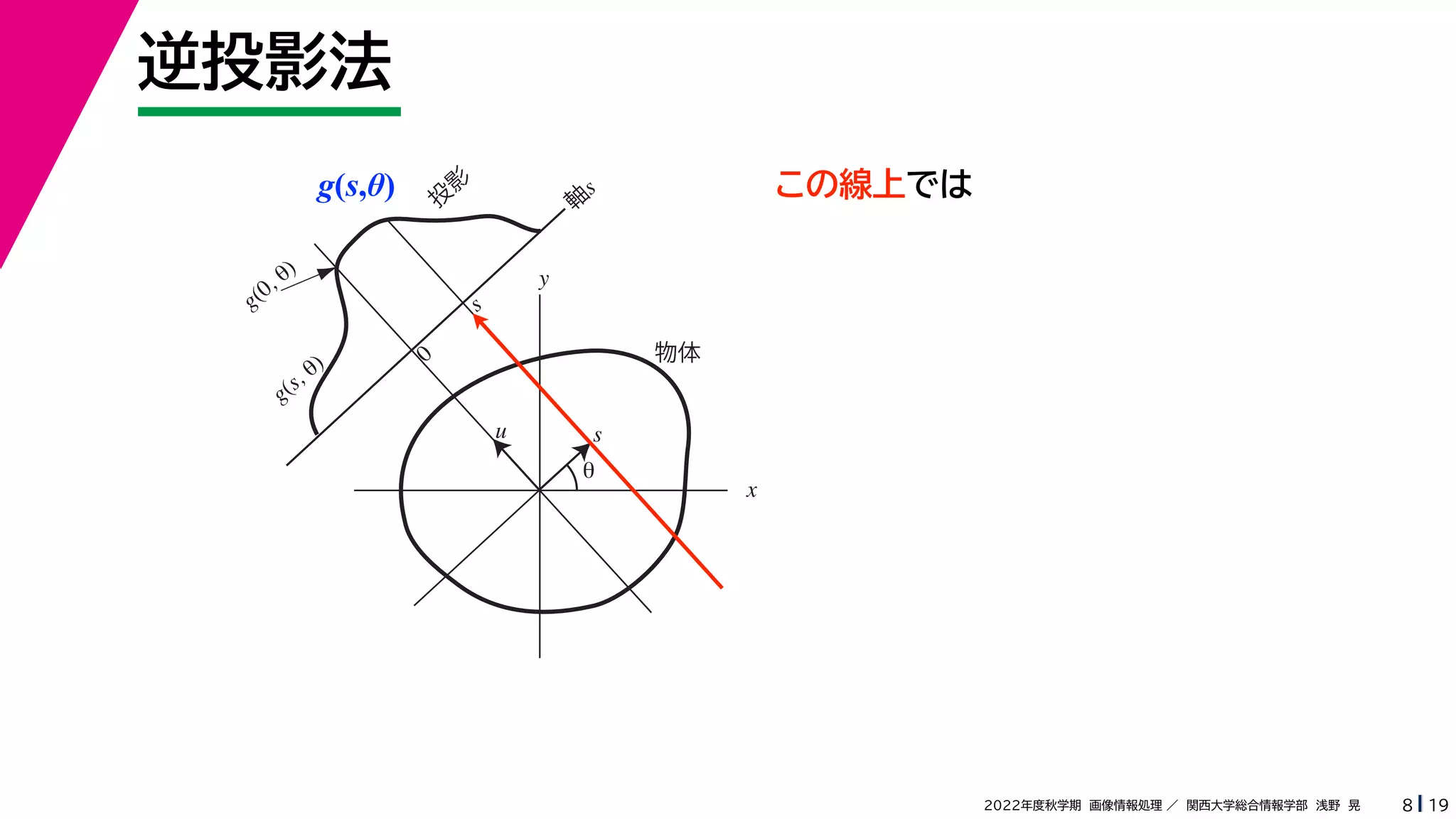

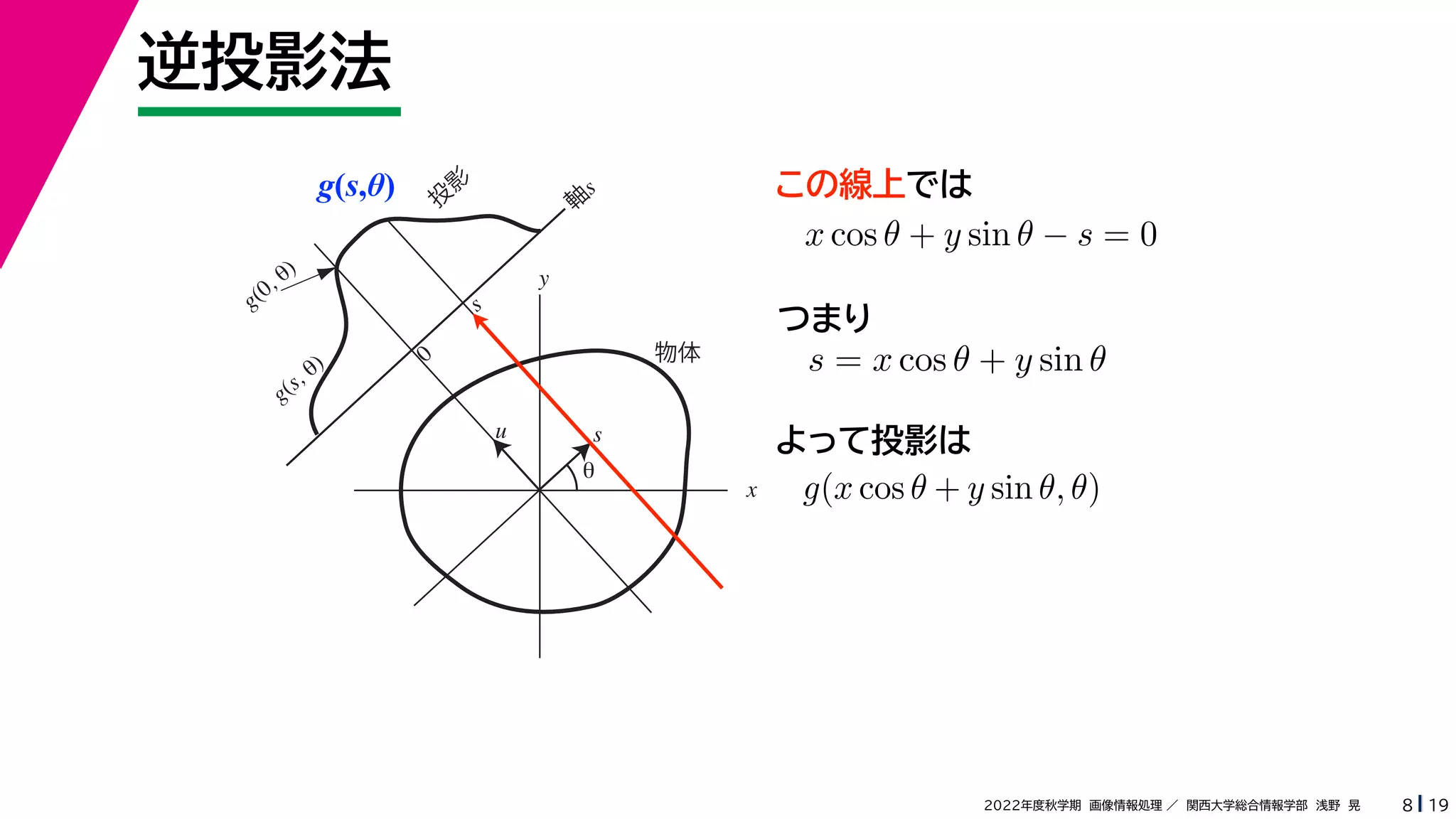

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s

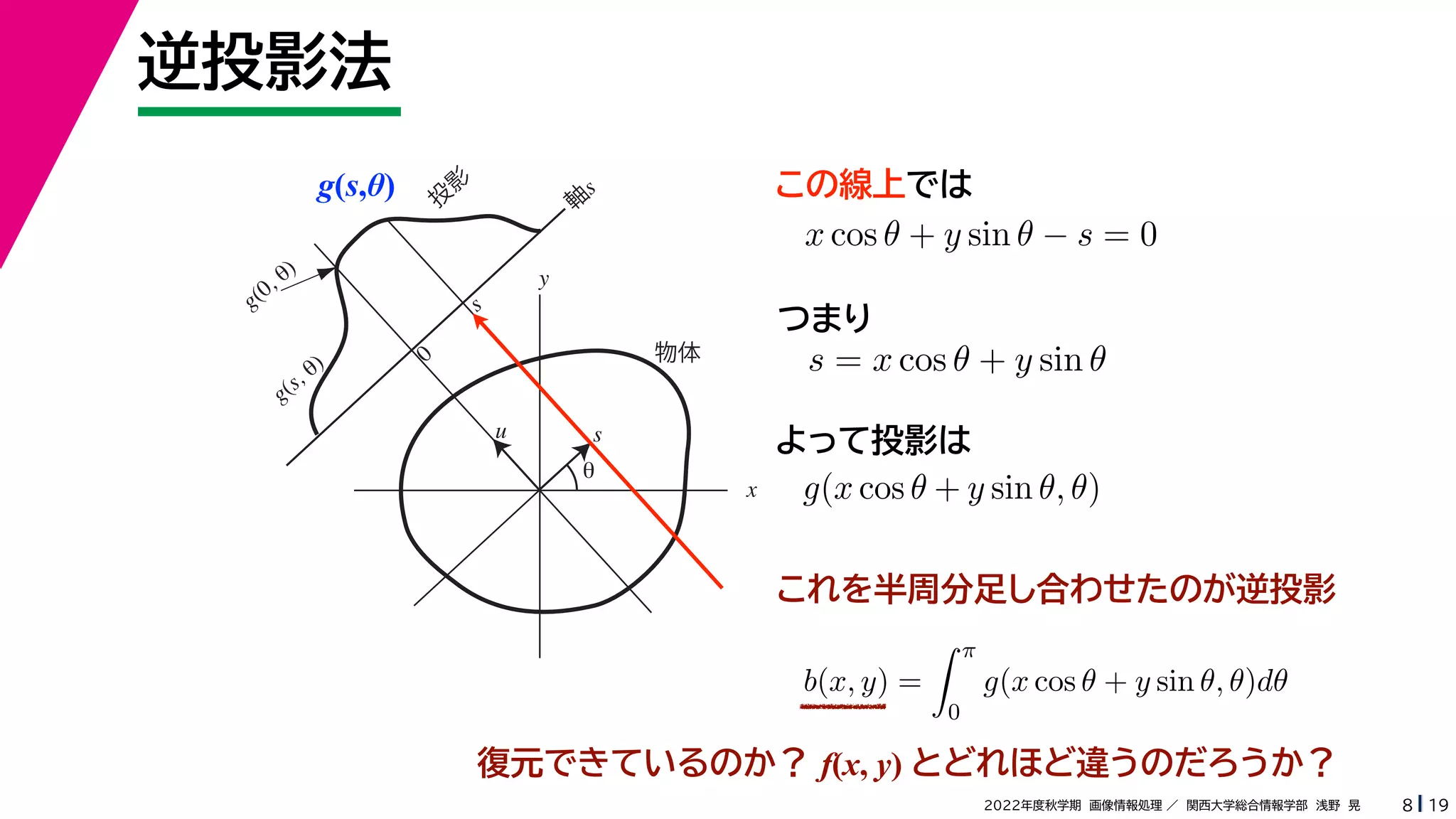

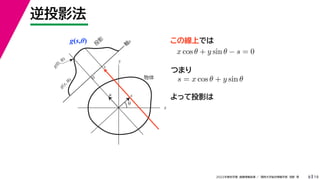

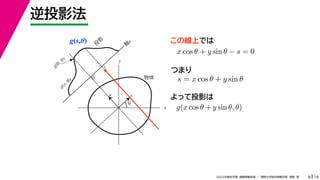

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ 復元できているのか？ f(x, y) とどれほど違うのだろうか？

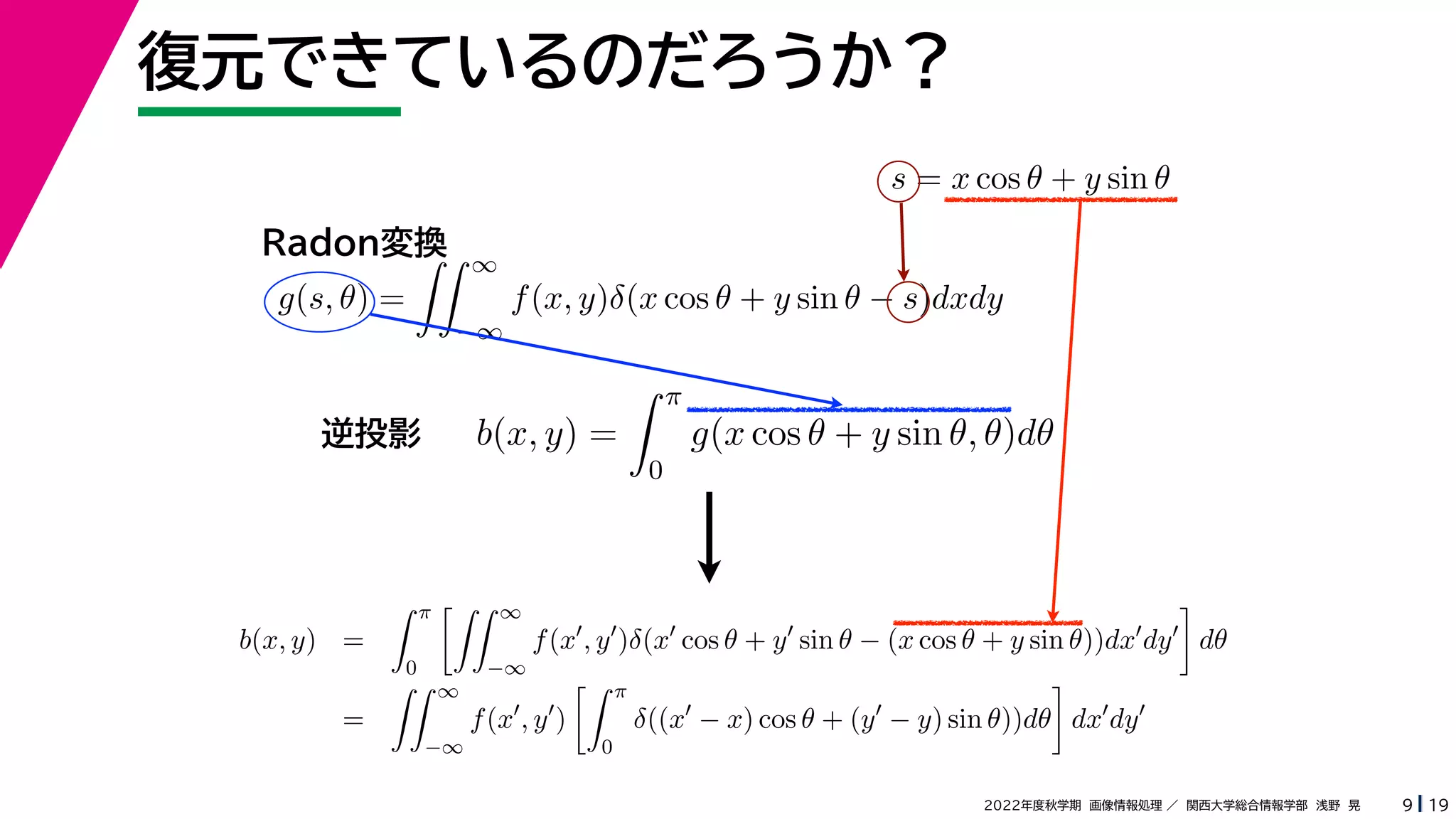

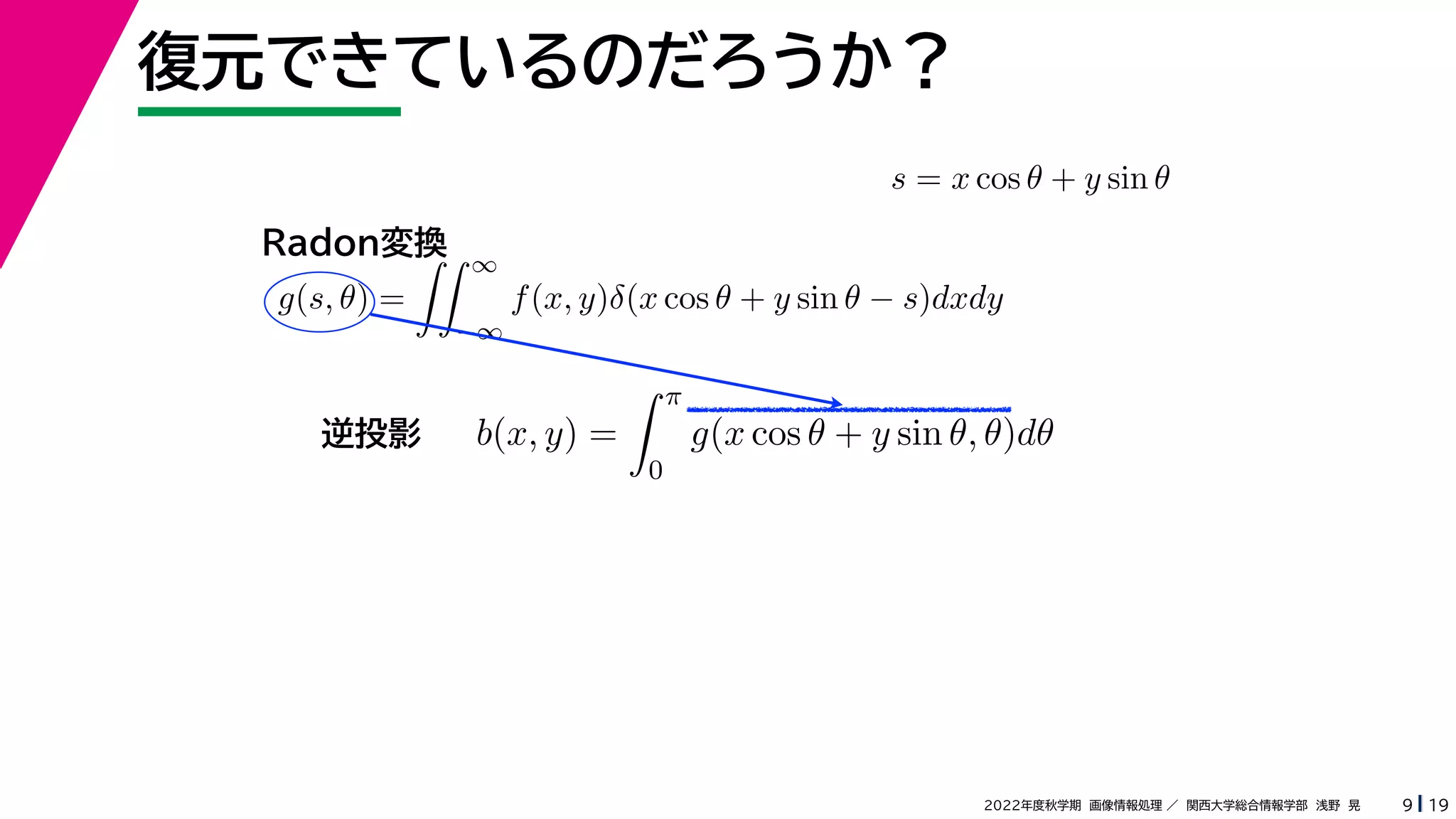

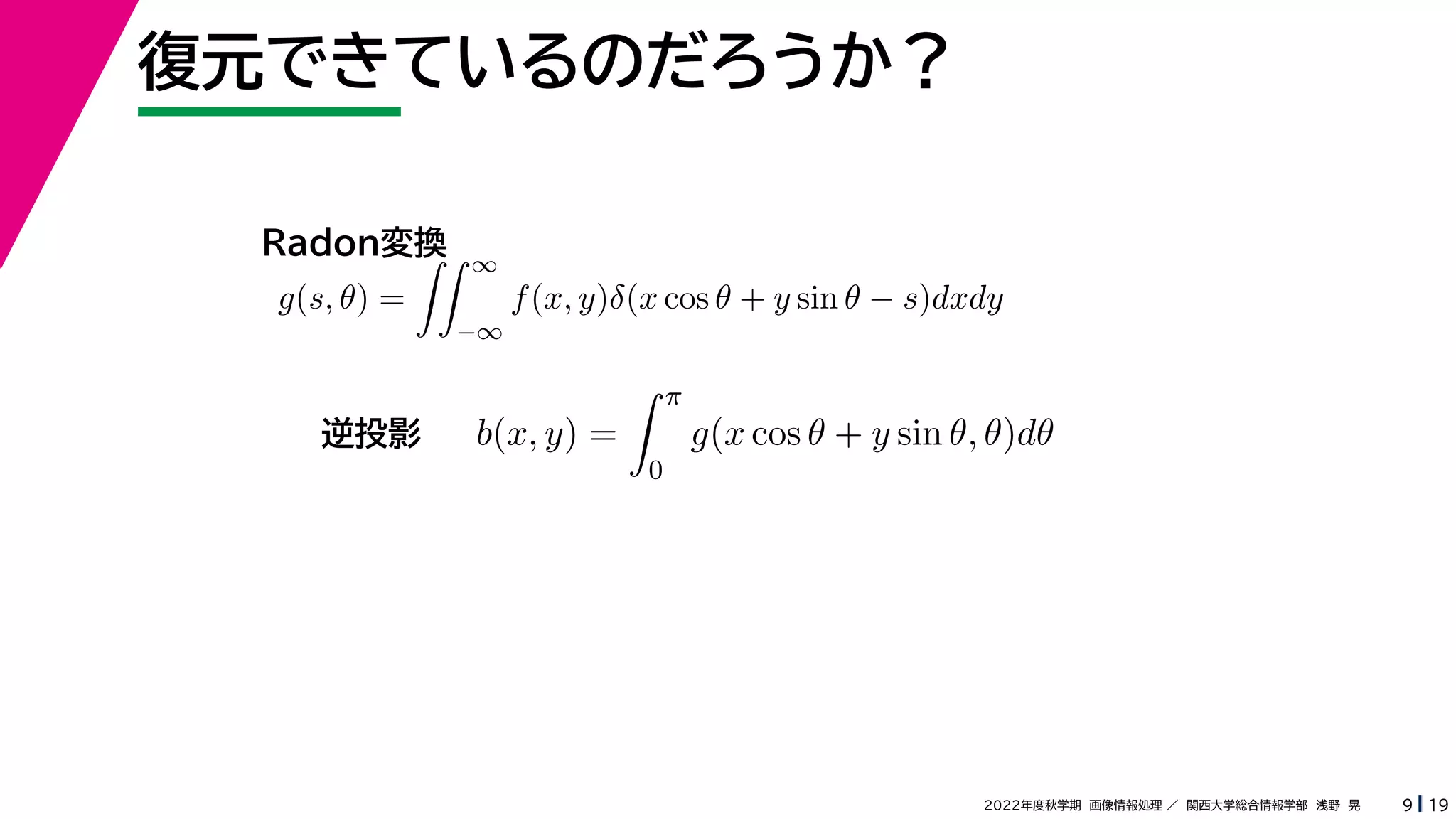

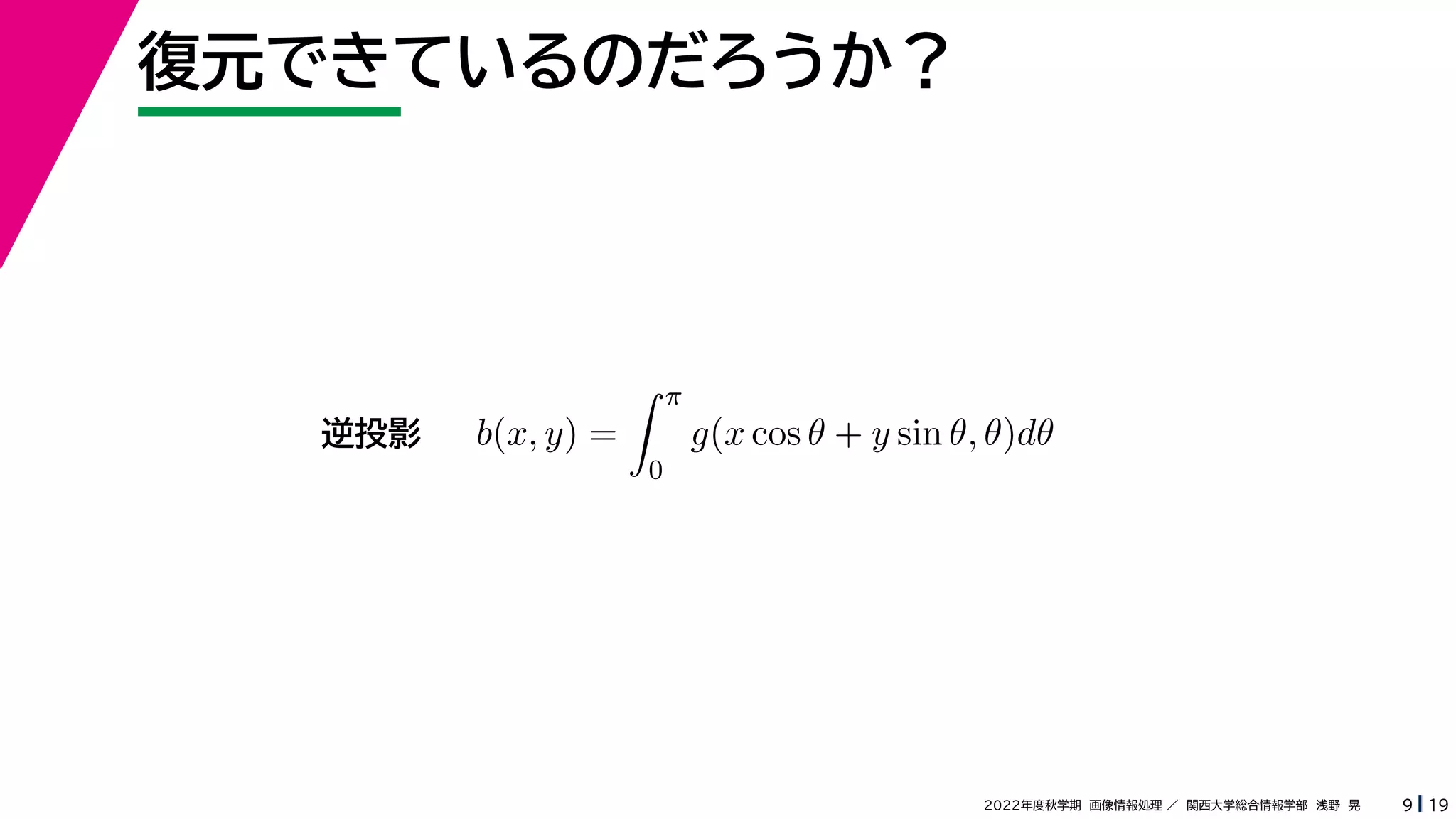

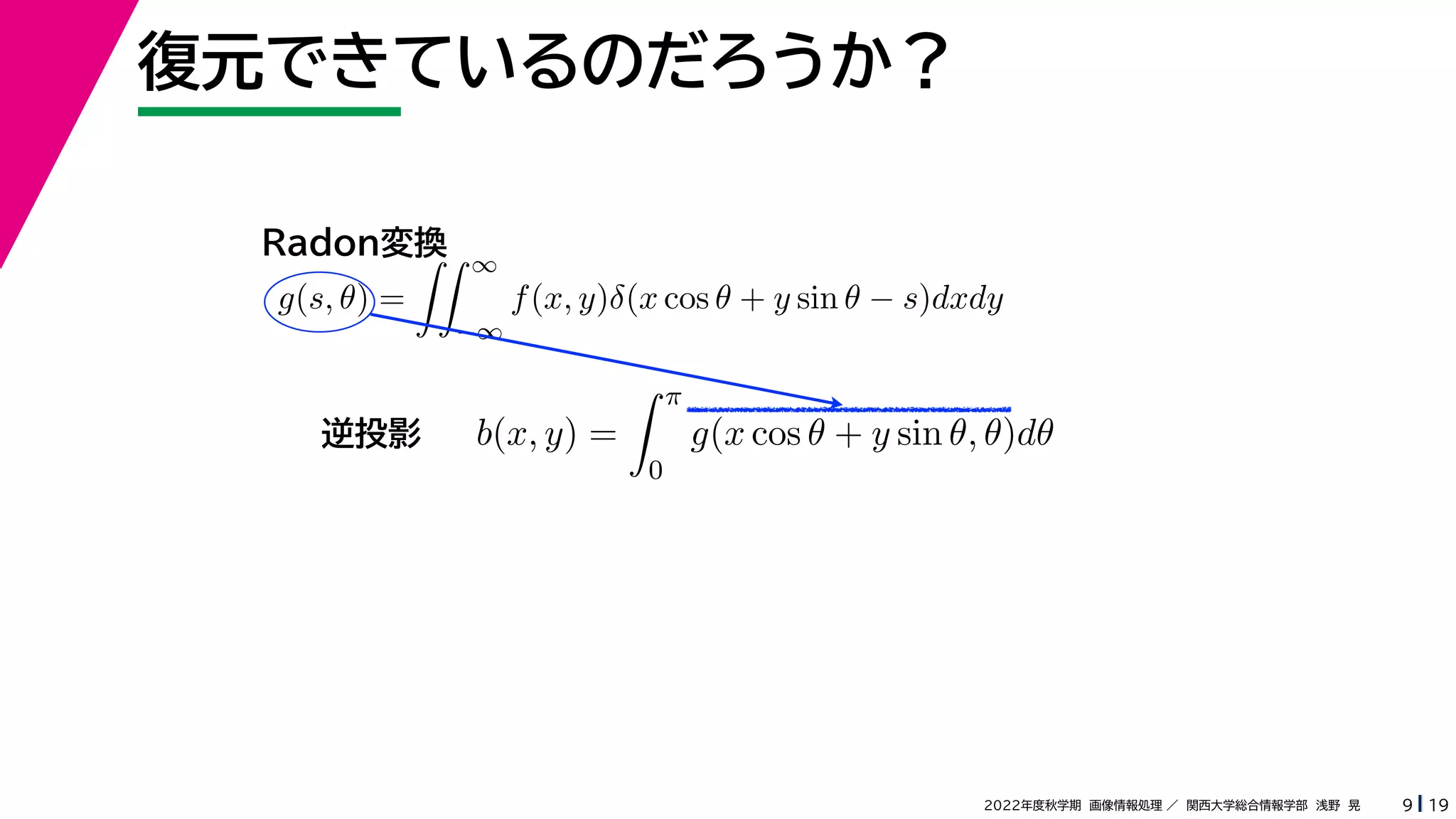

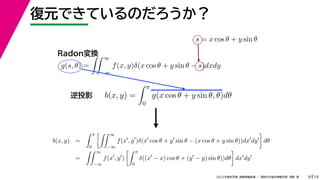

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ 逆投影
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影

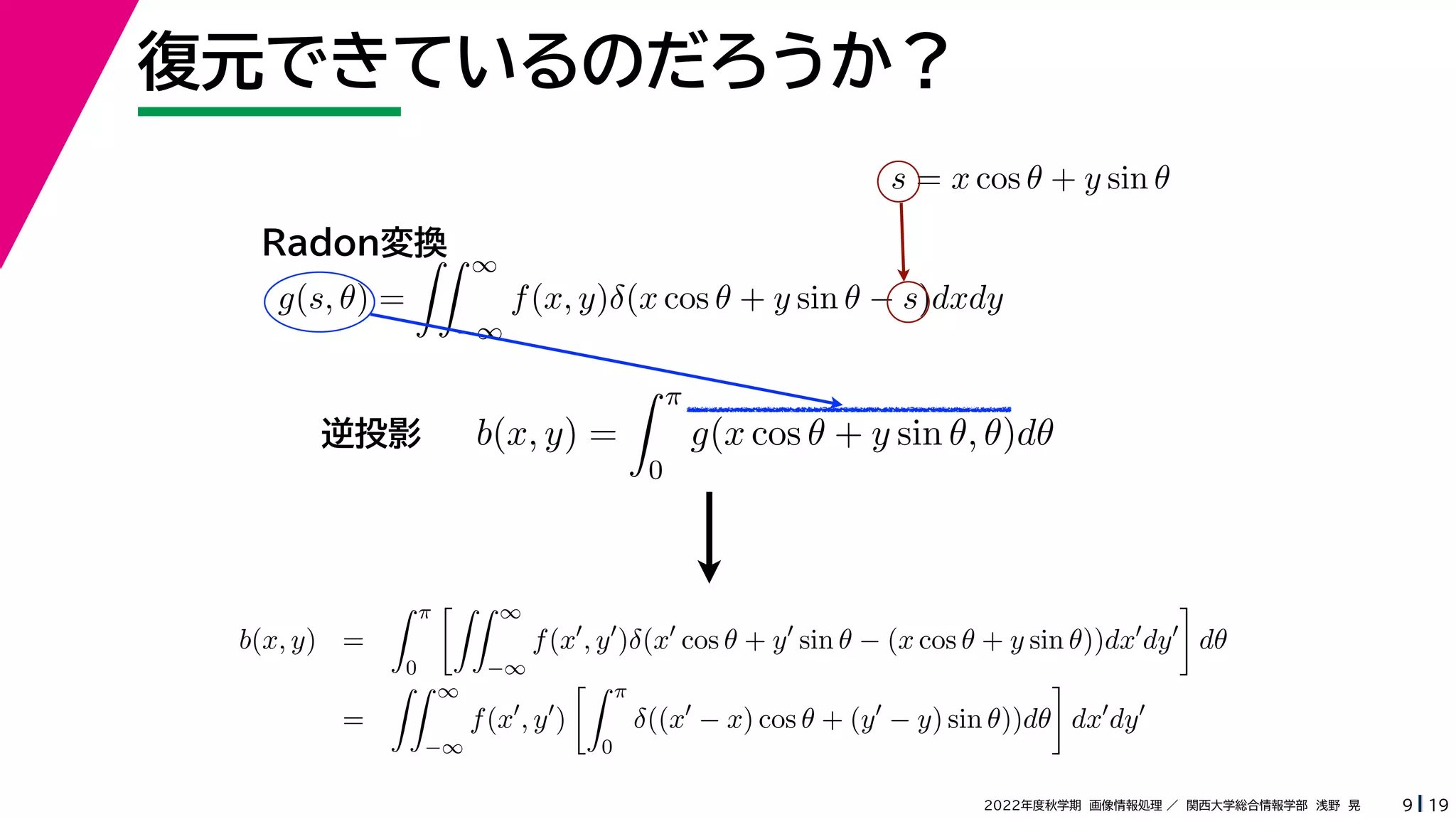

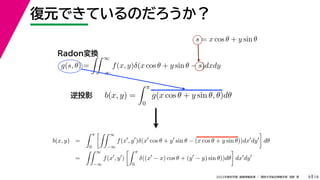

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy

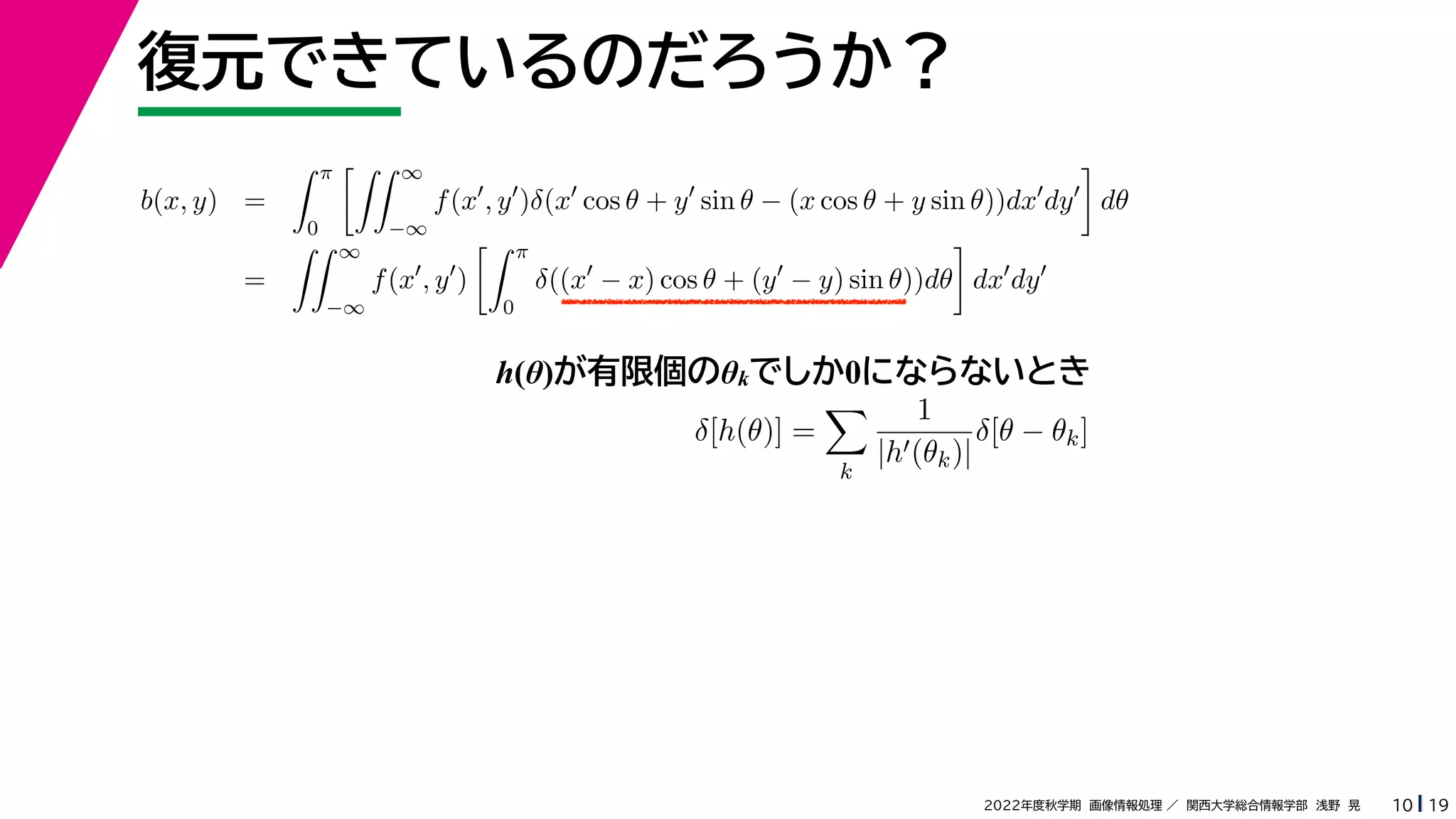

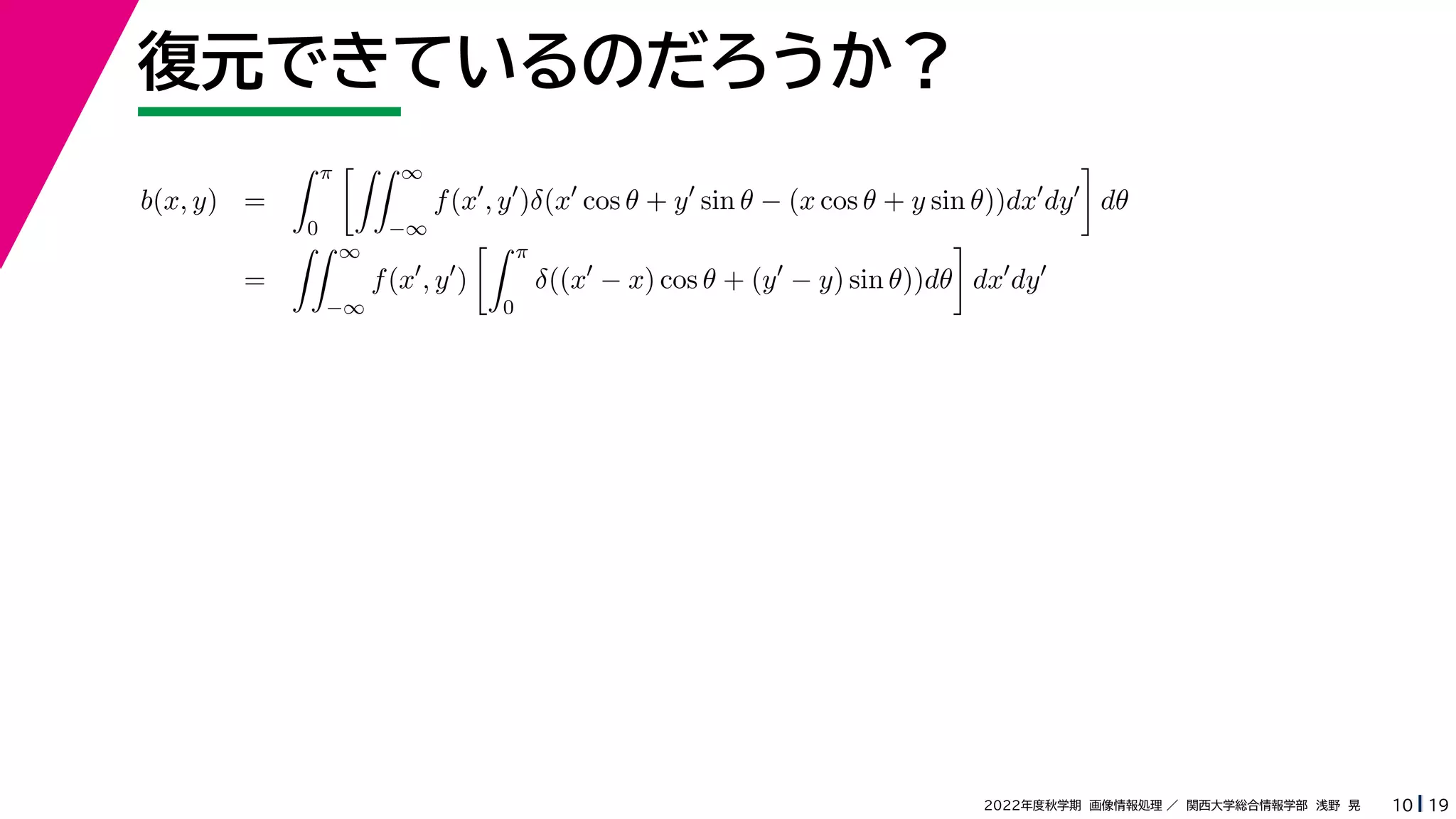

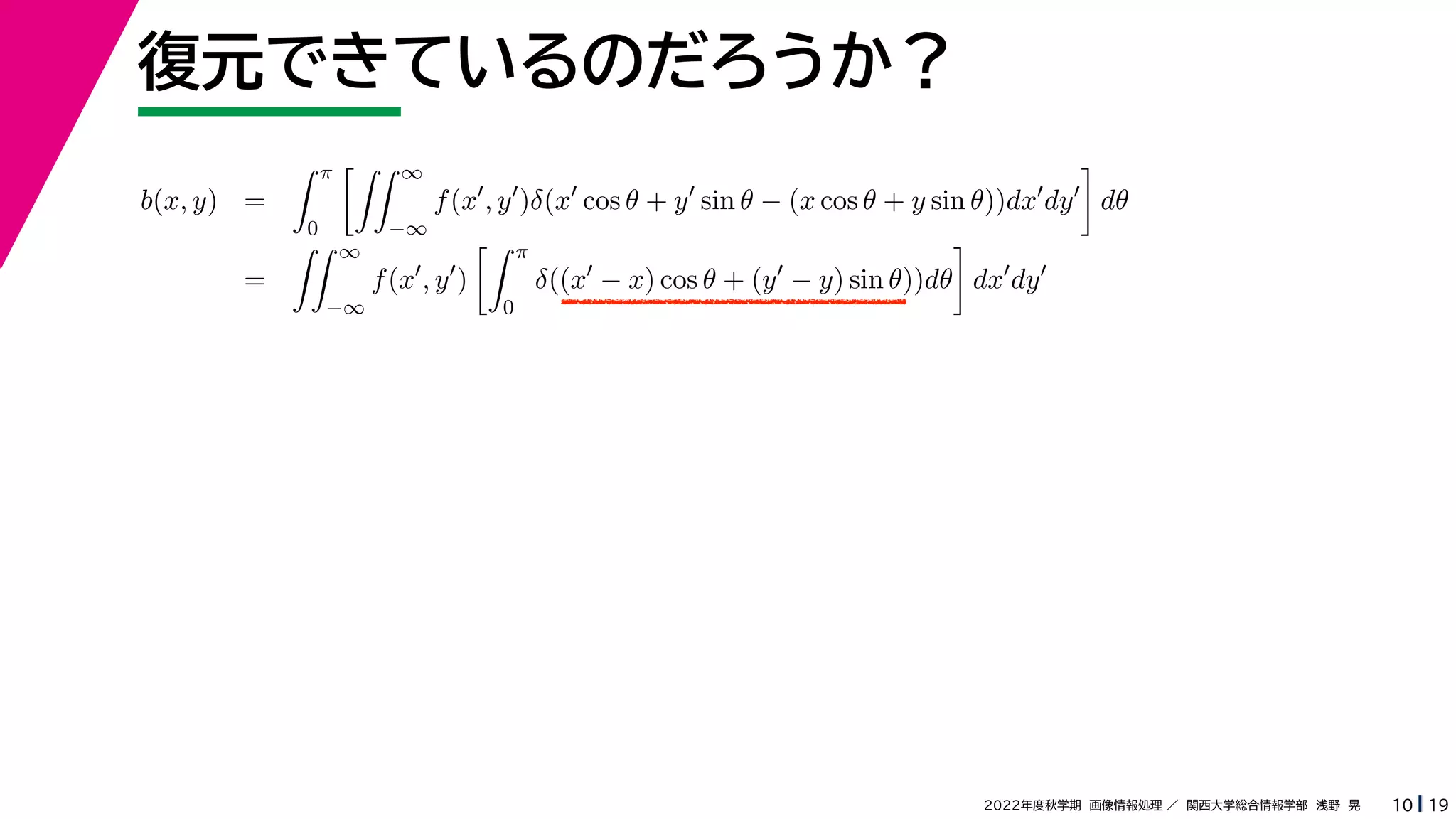

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy

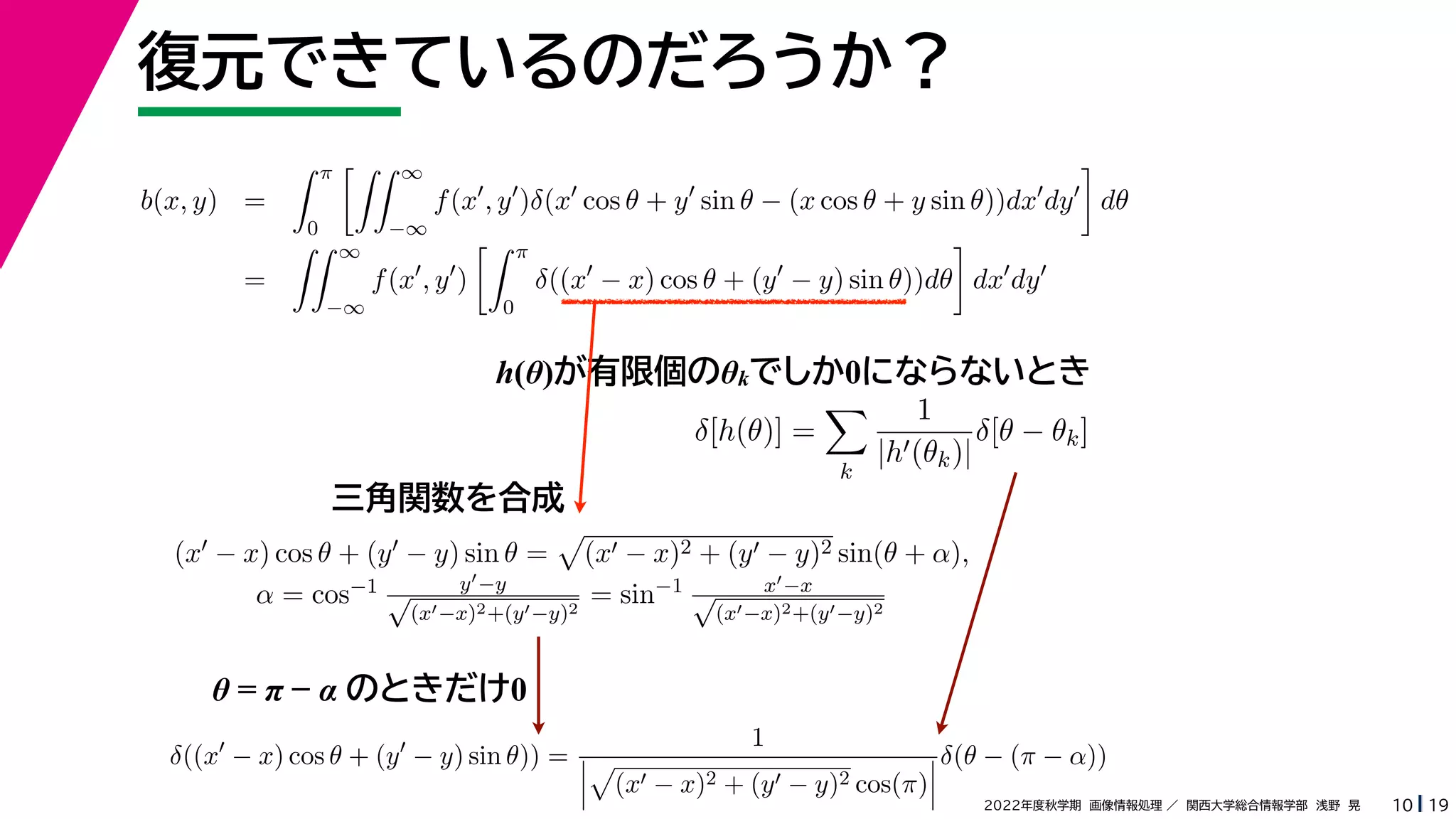

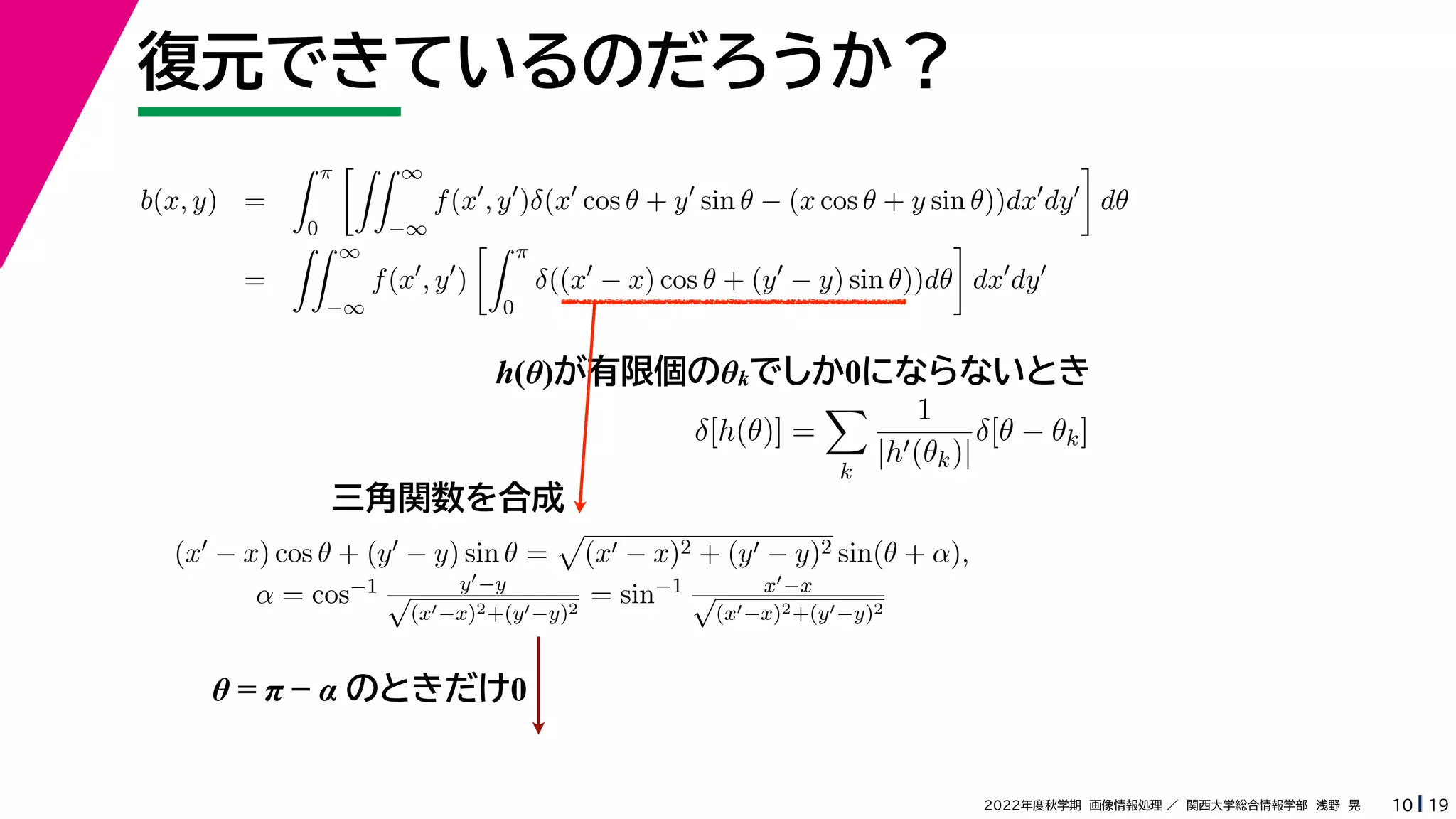

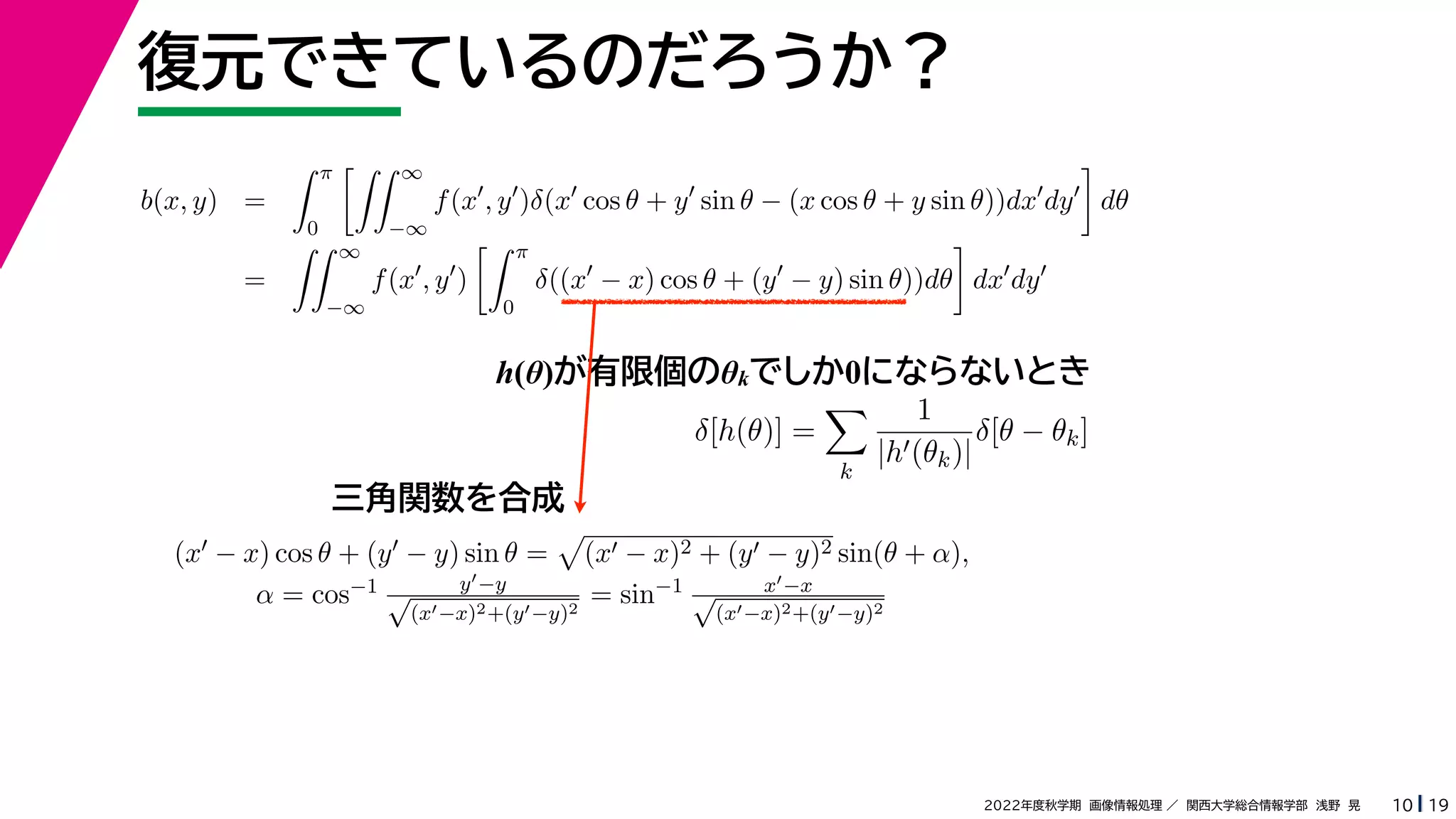

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk]
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 三角関数を合成
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 三角関数を合成 θ = π − α のときだけ0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) 三角関数を合成 θ = π − α のときだけ0

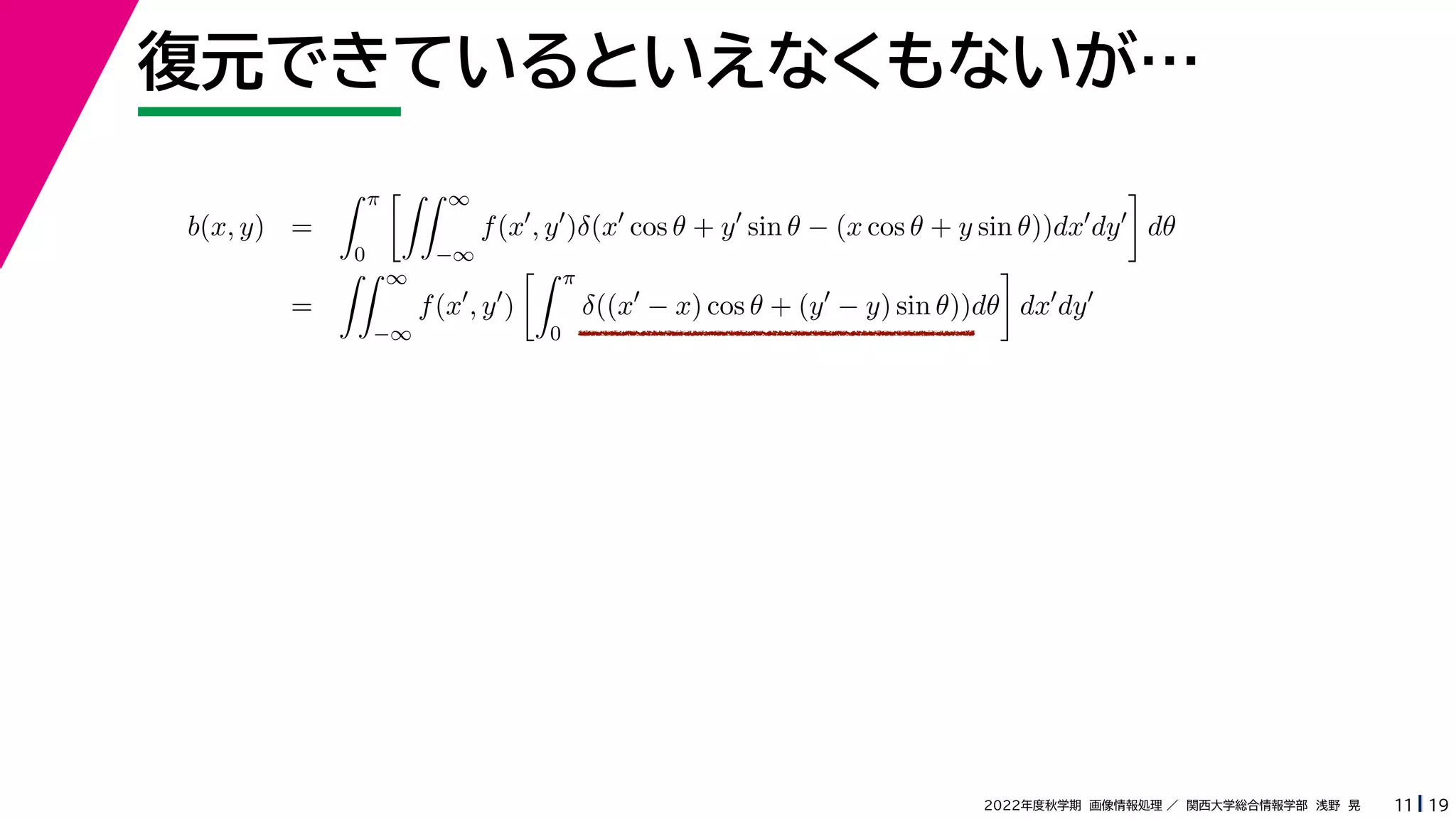

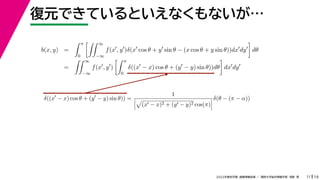

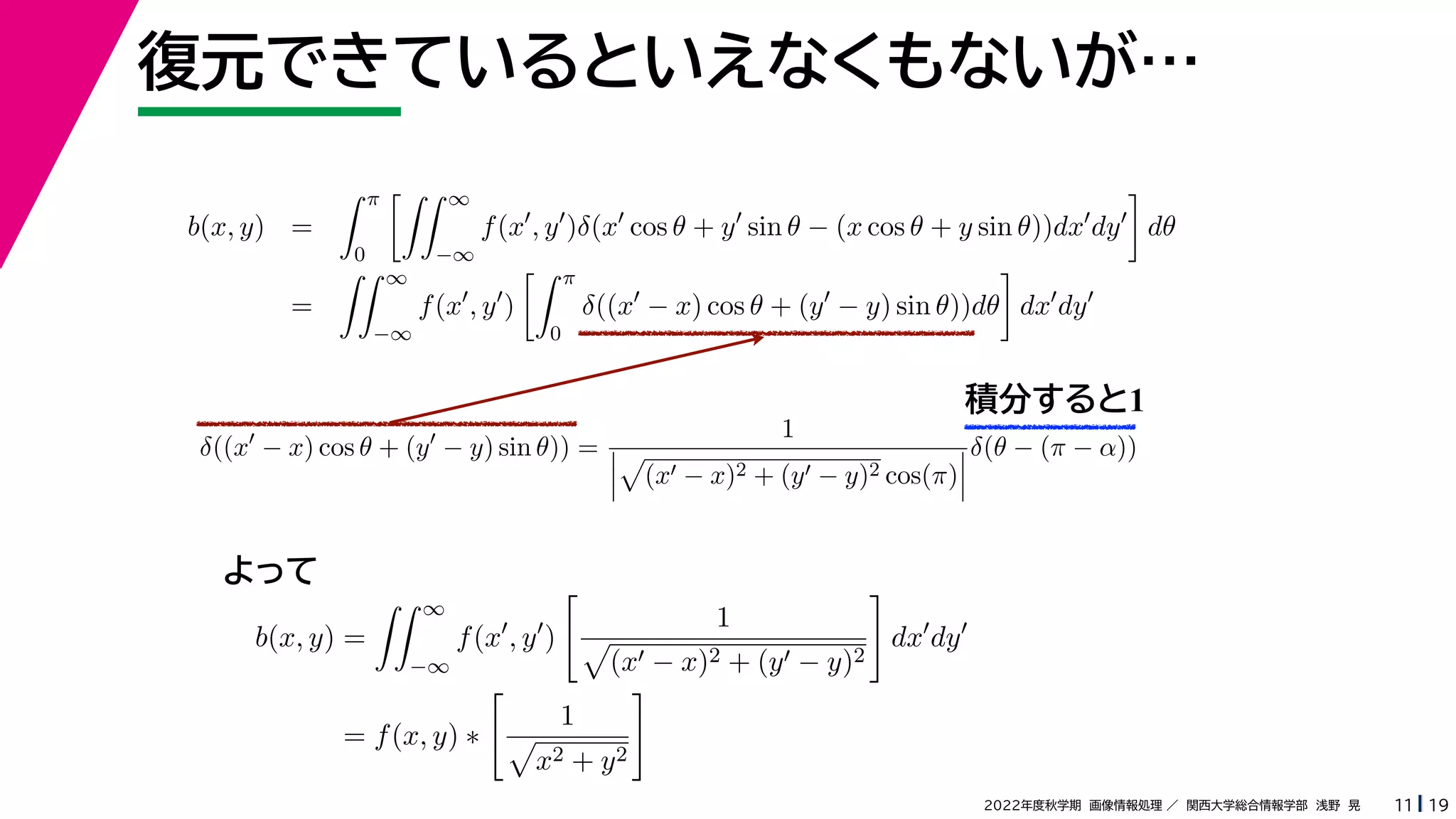

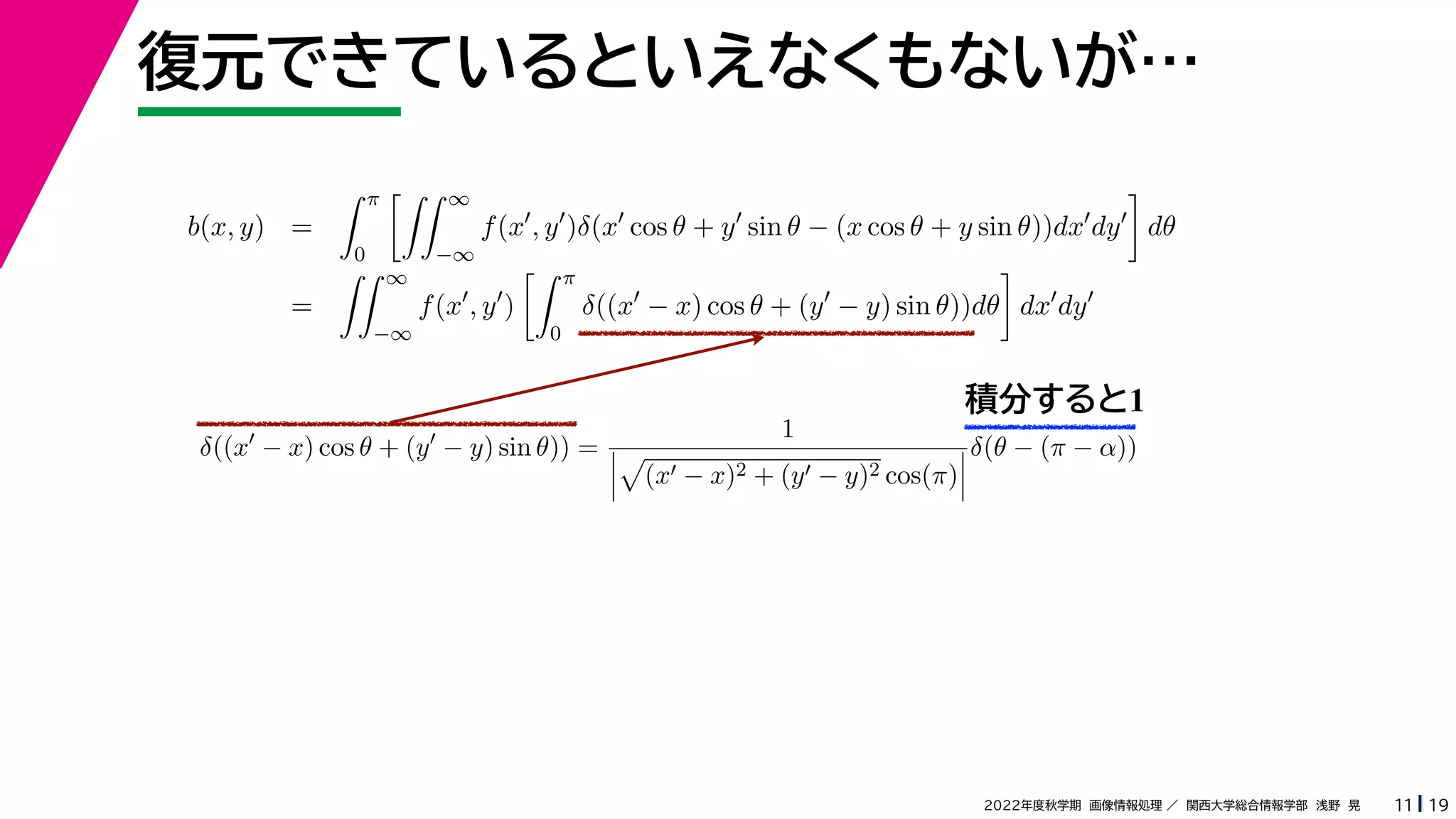

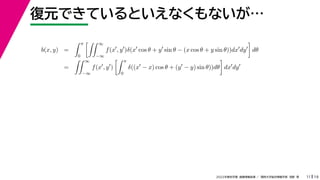

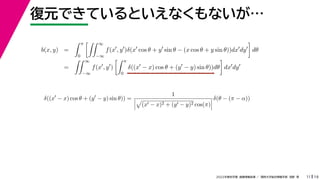

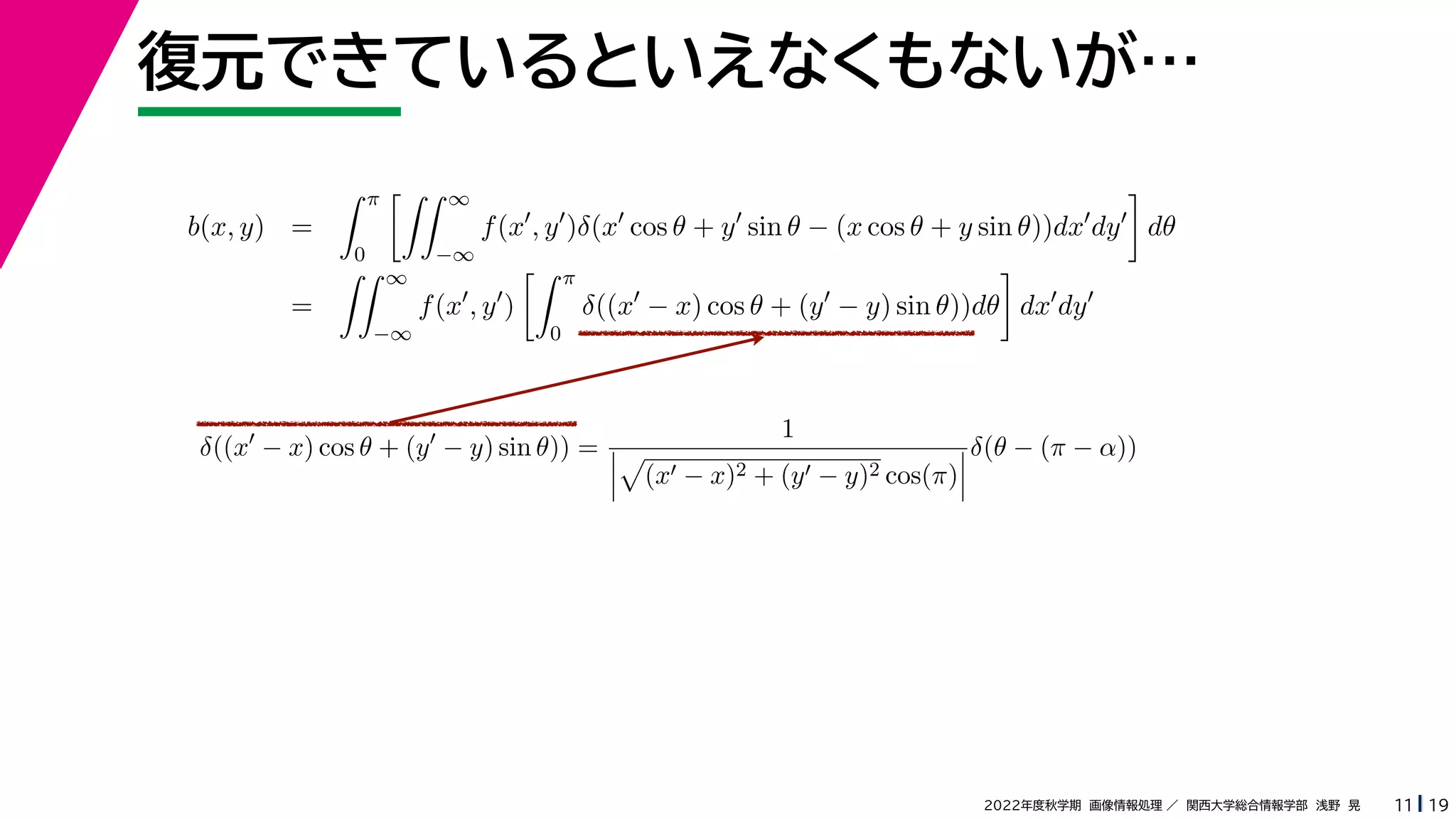

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy b(x, y) = ∞ −∞ f(x , y ) 1 (x − x)2 + (y − y)2 dx dy = f(x, y) ∗ 1 x2 + y2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) よって
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy b(x, y) = ∞ −∞ f(x , y ) 1 (x − x)2 + (y − y)2 dx dy = f(x, y) ∗ 1 x2 + y2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) よって コンヴォリューションになっている

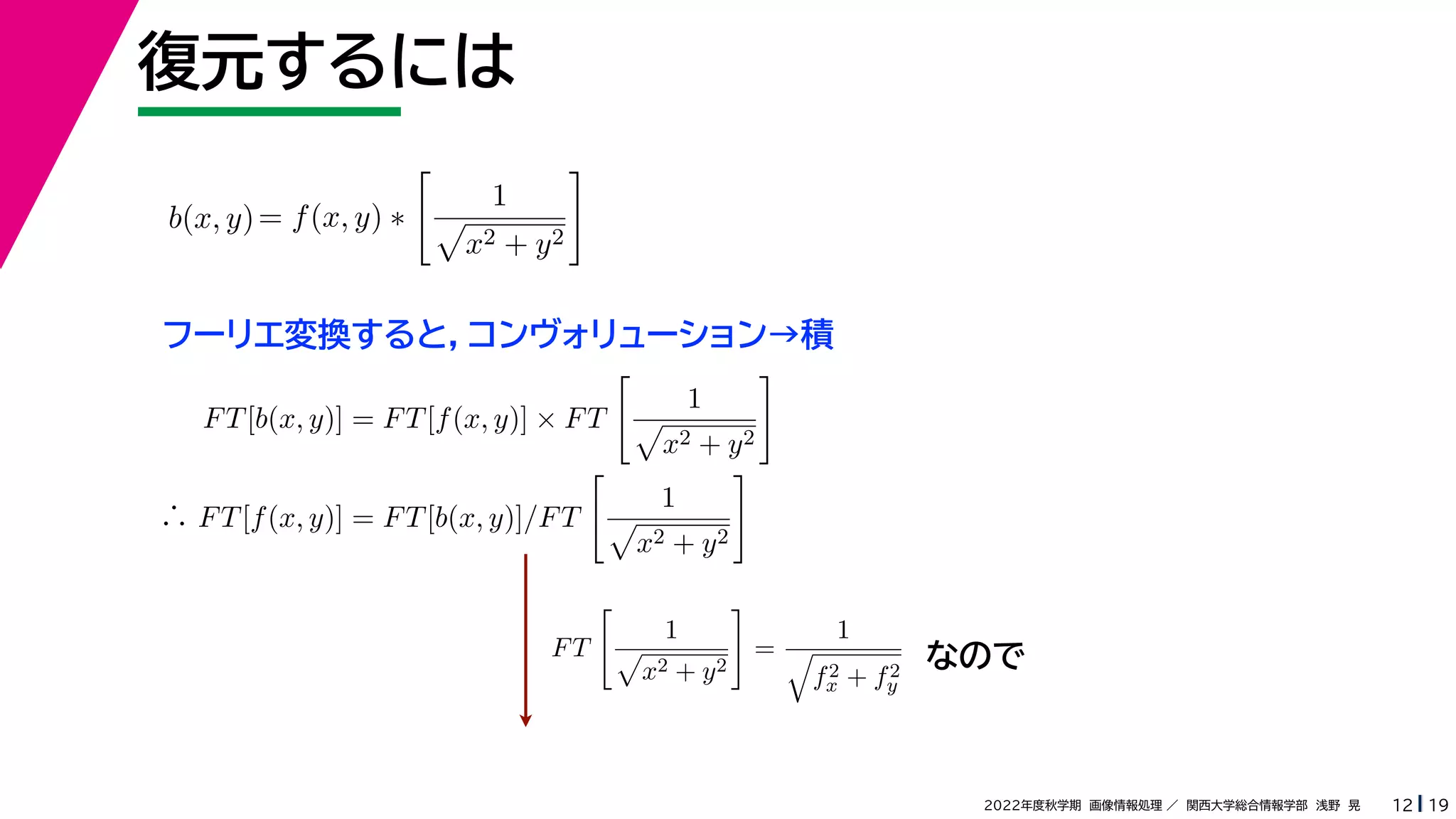

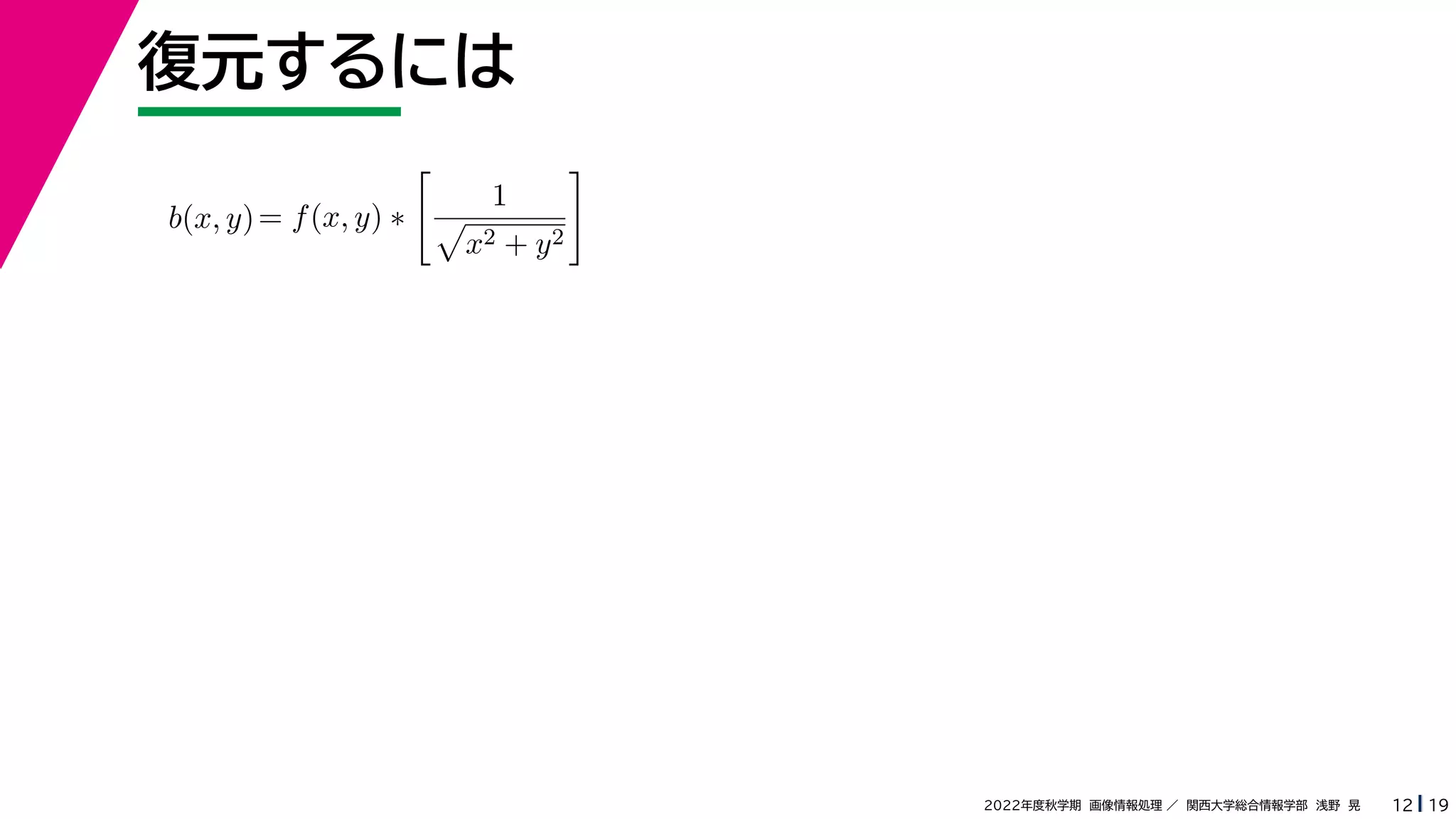

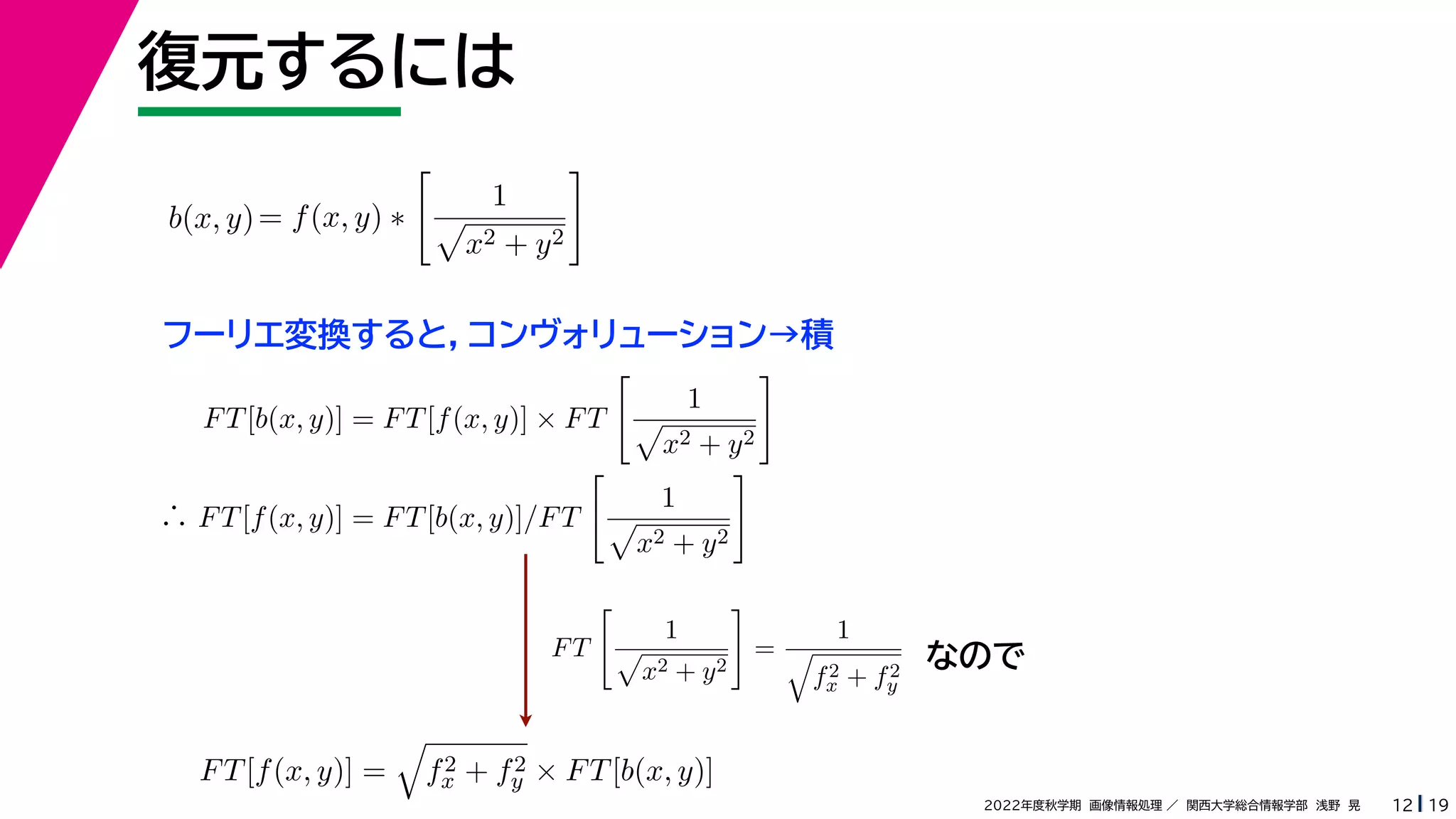

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元するには 12 b(x, y)= f(x, y) ∗ 1 x2 + y2
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y なので
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT 1 x2 + y2 = 1 f2 x + f2 y なので

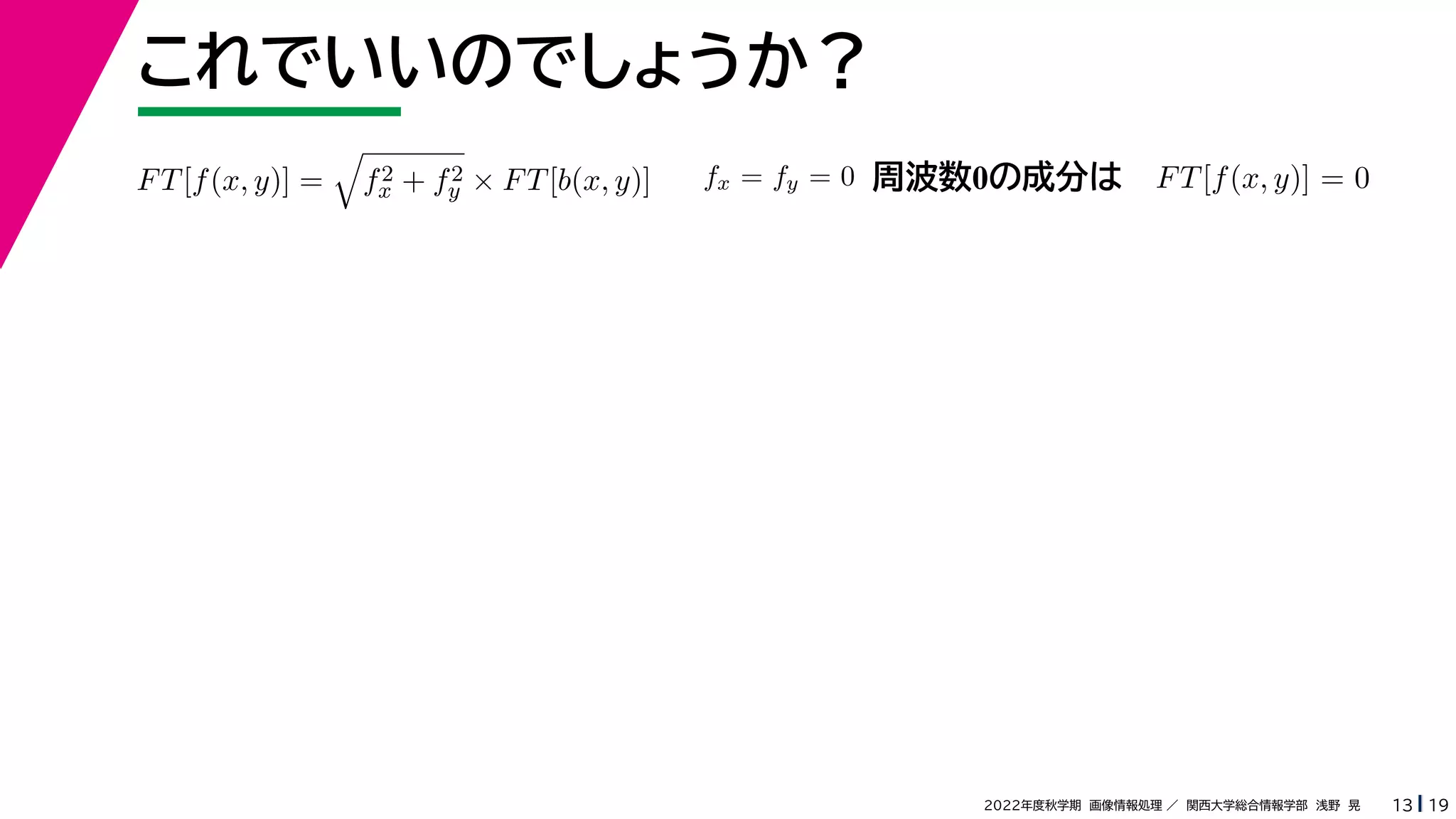

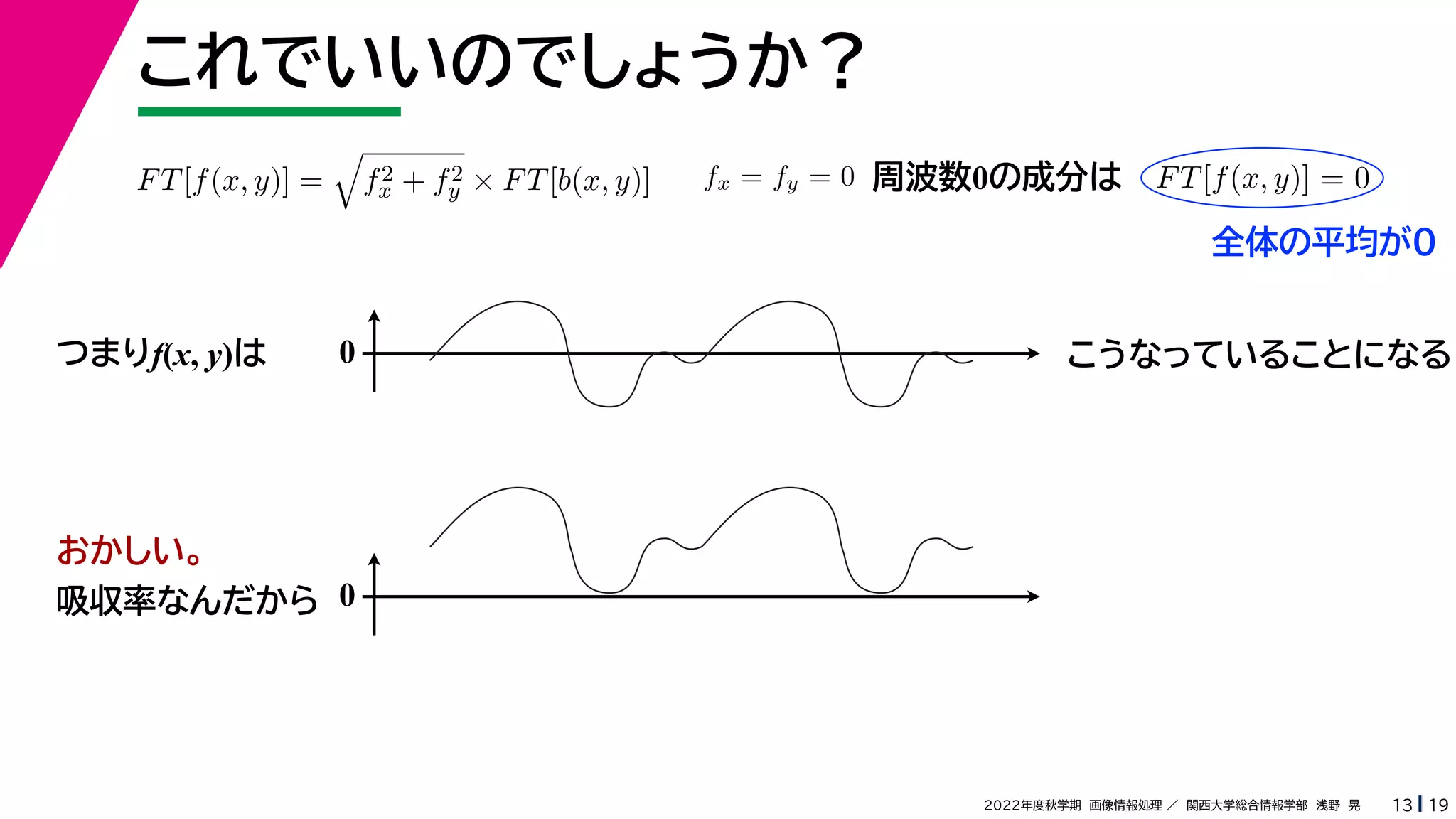

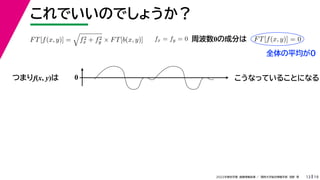

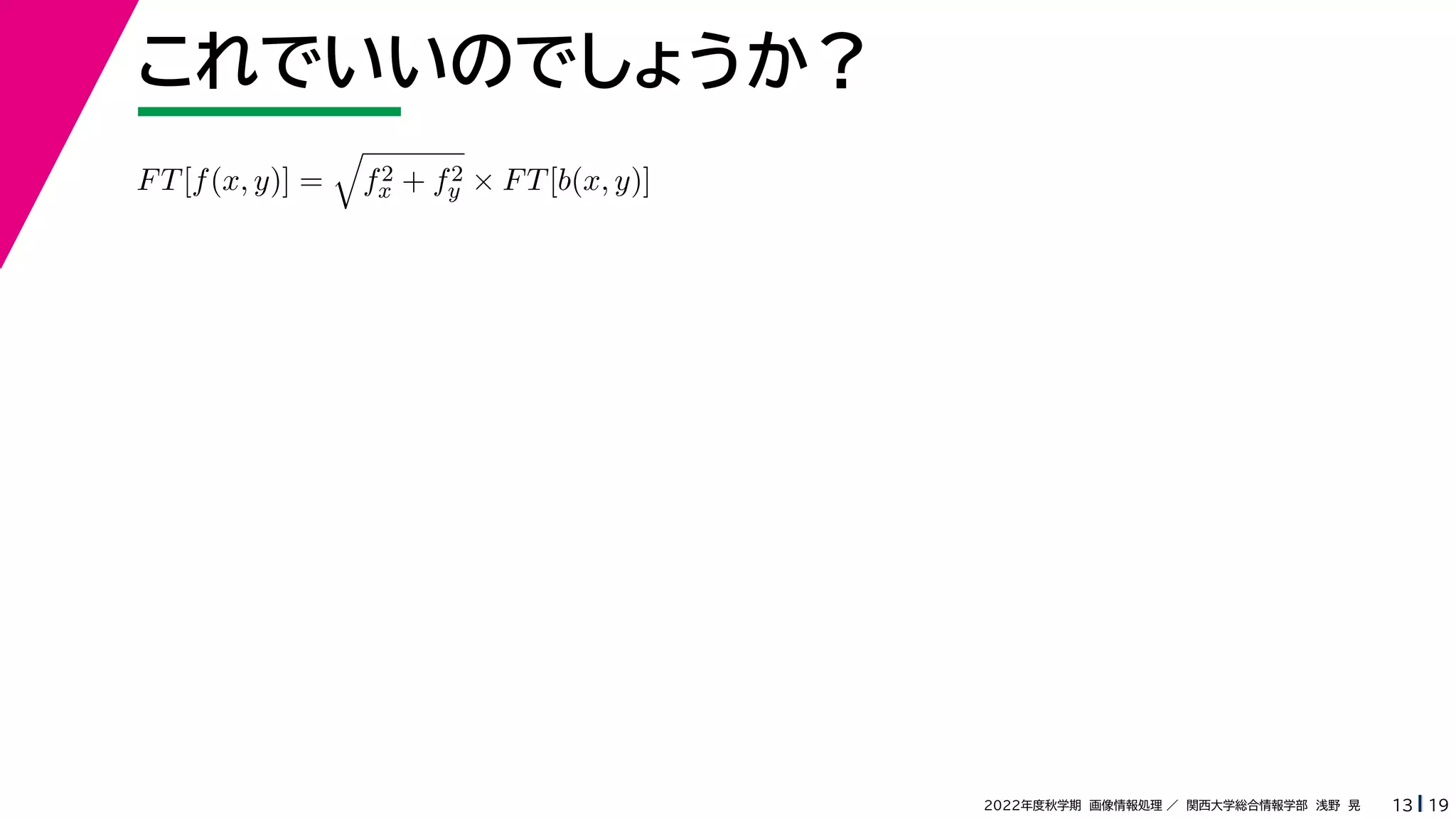

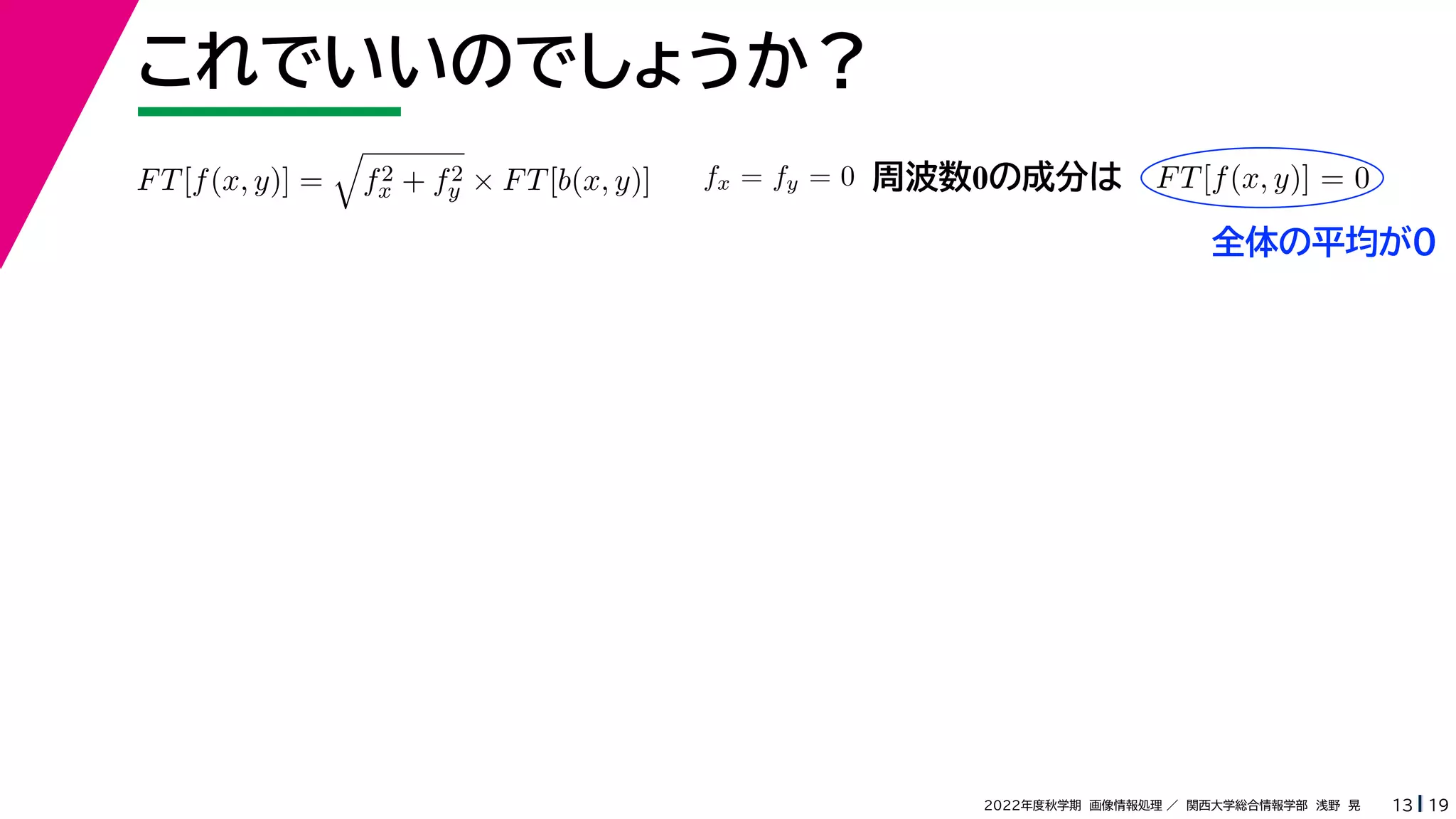

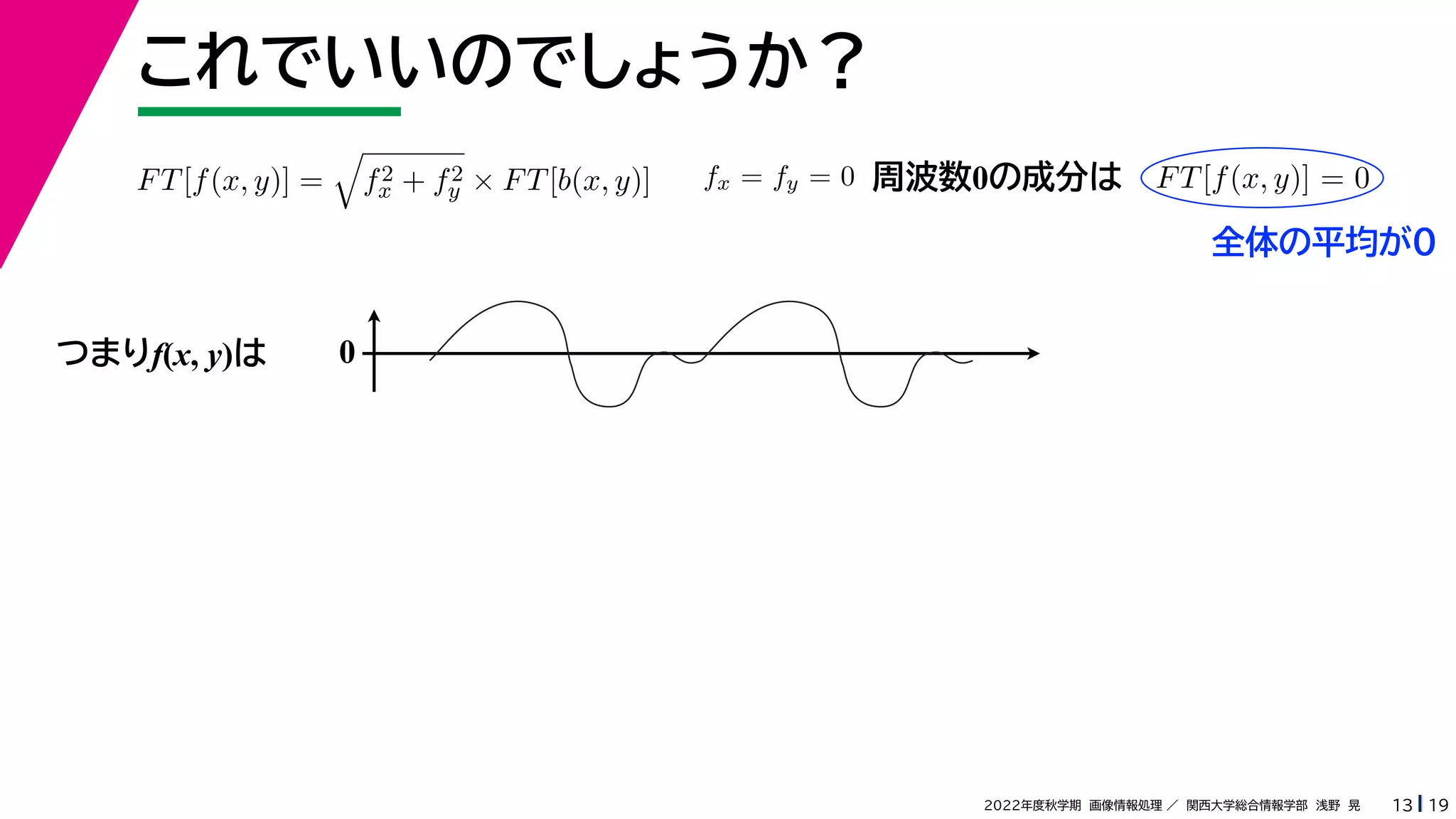

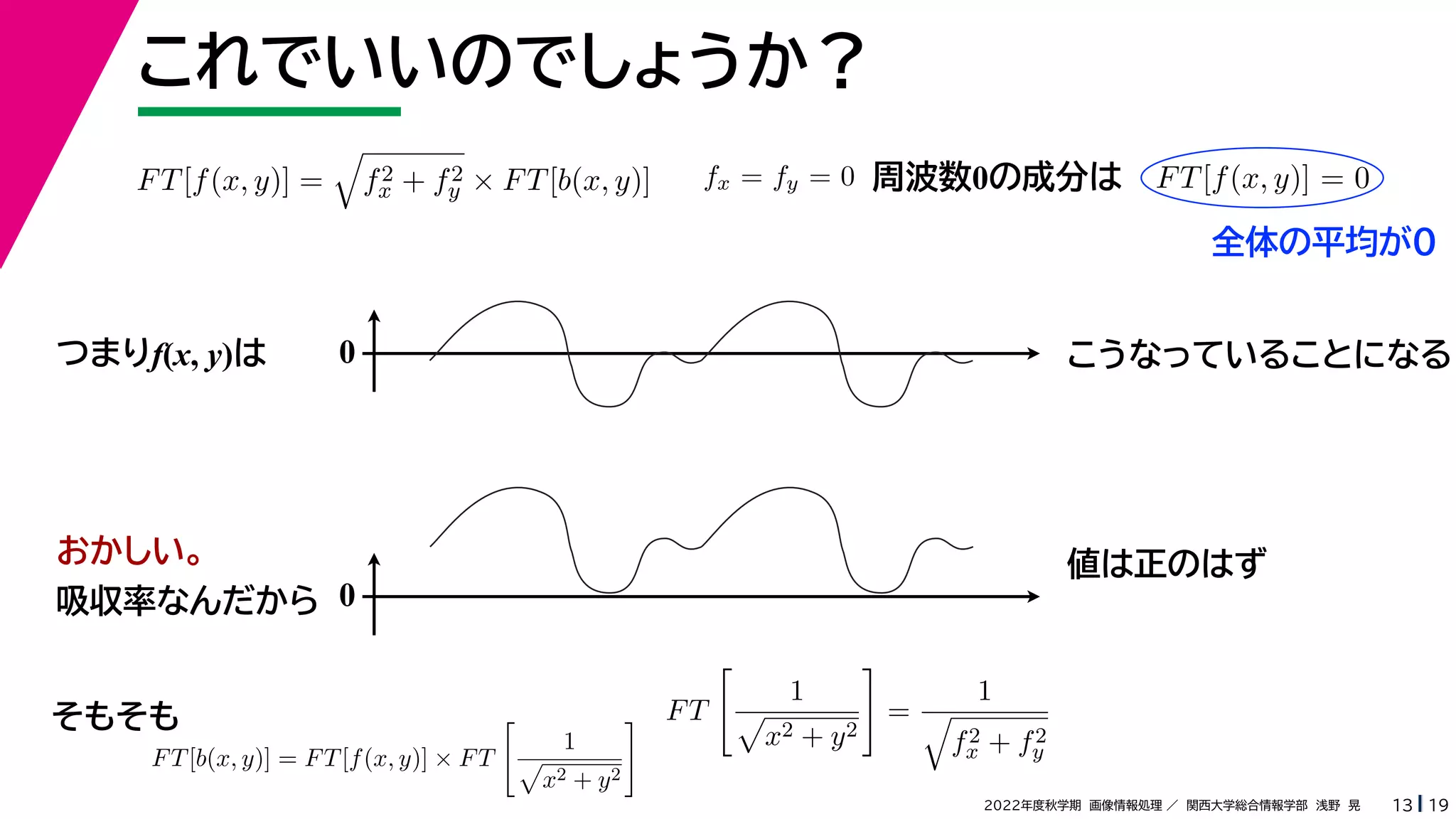

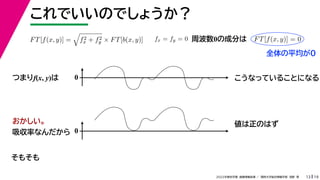

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)]
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 周波数0の成分は
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 全体の平均が0

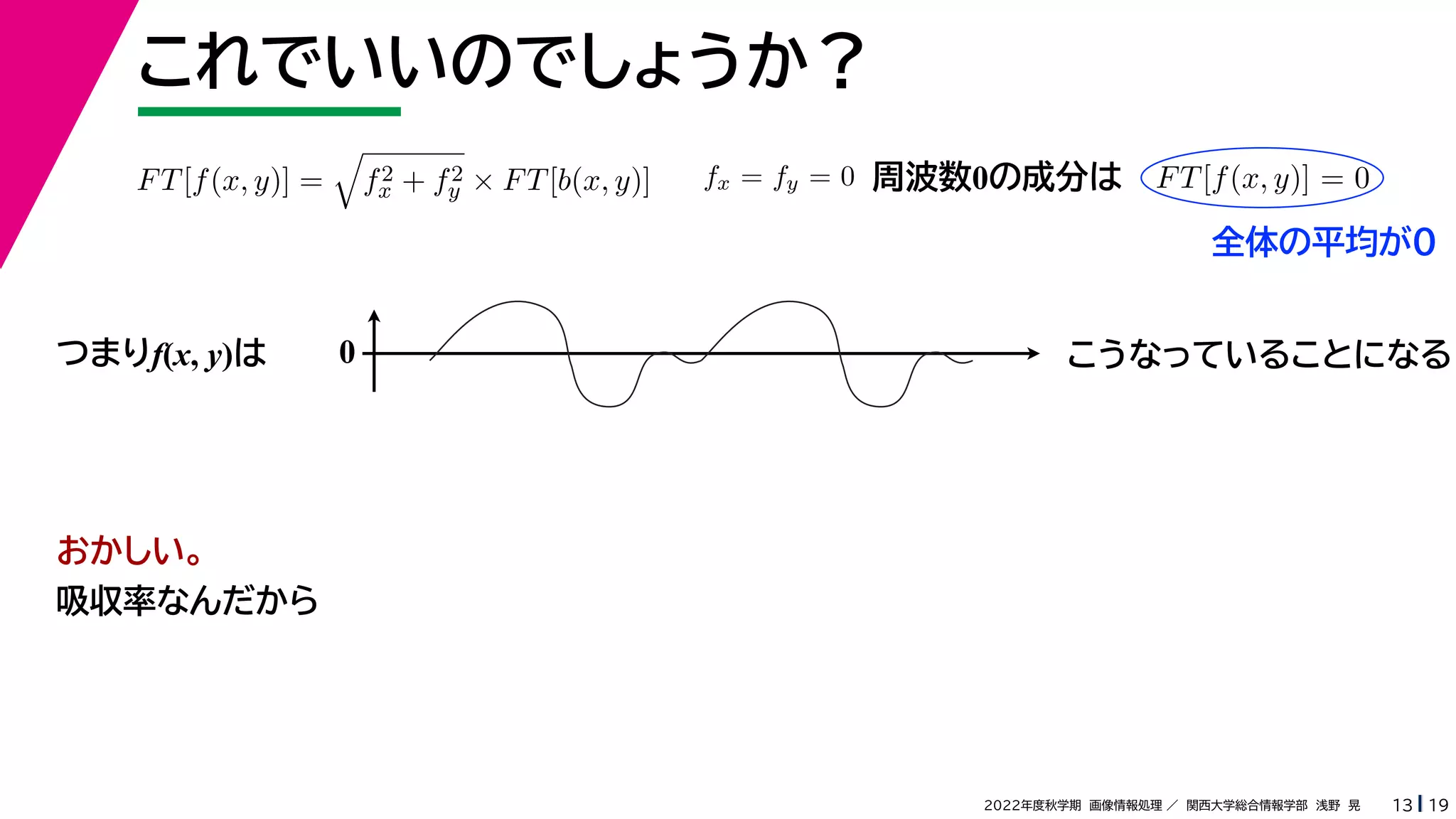

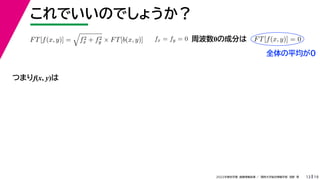

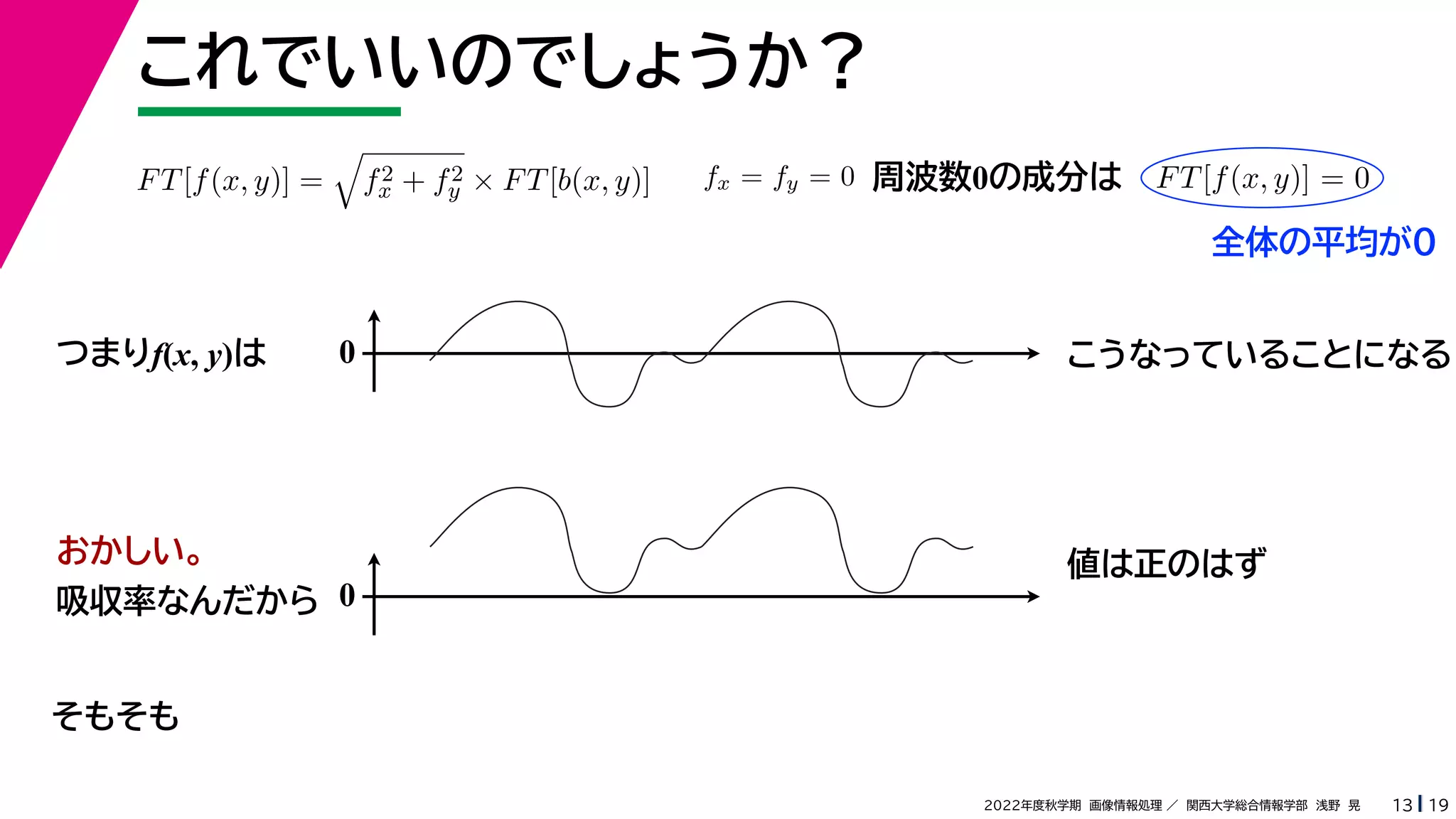

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも fx = fy = 0 で発散している 全体の平均が0

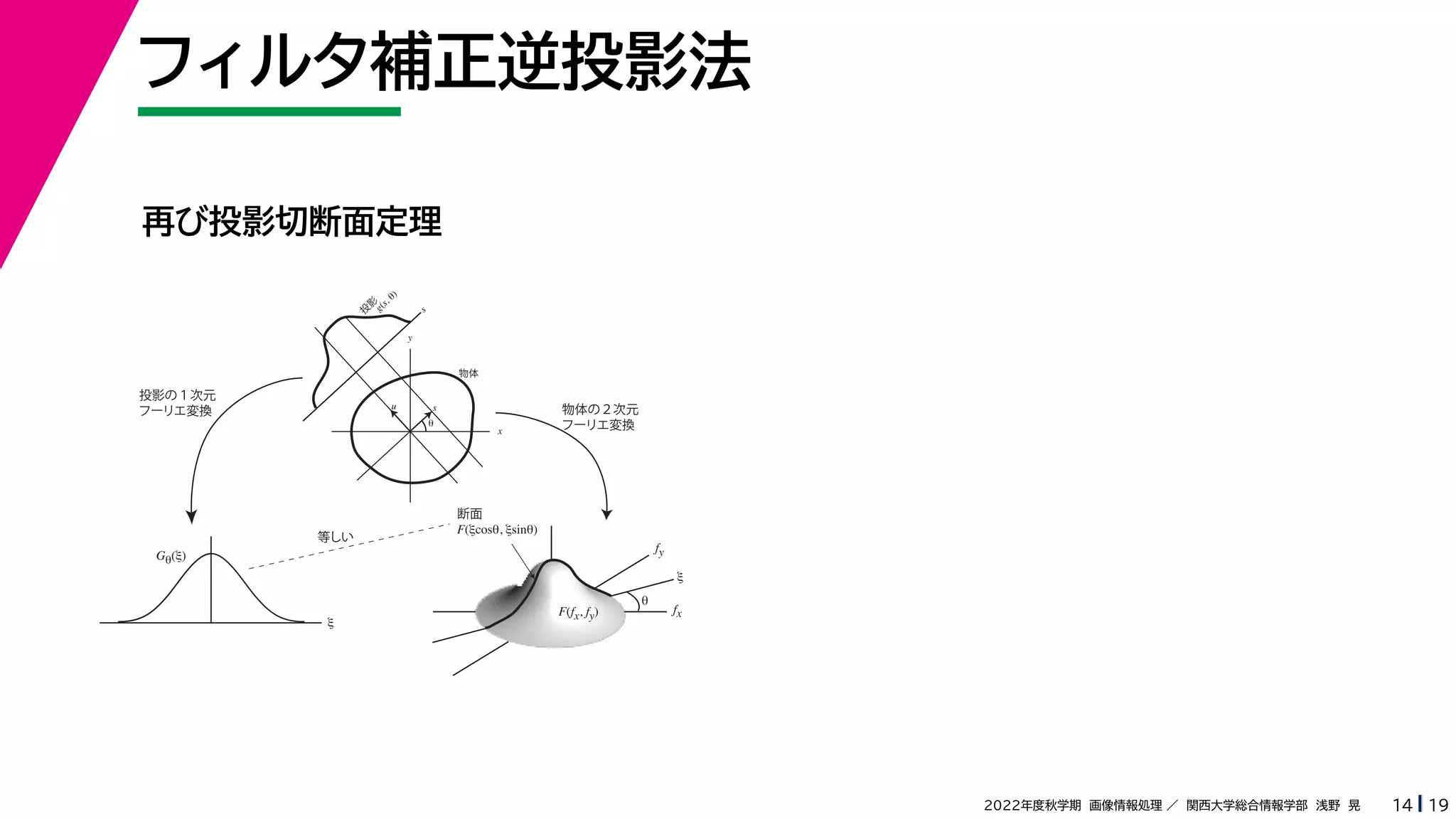

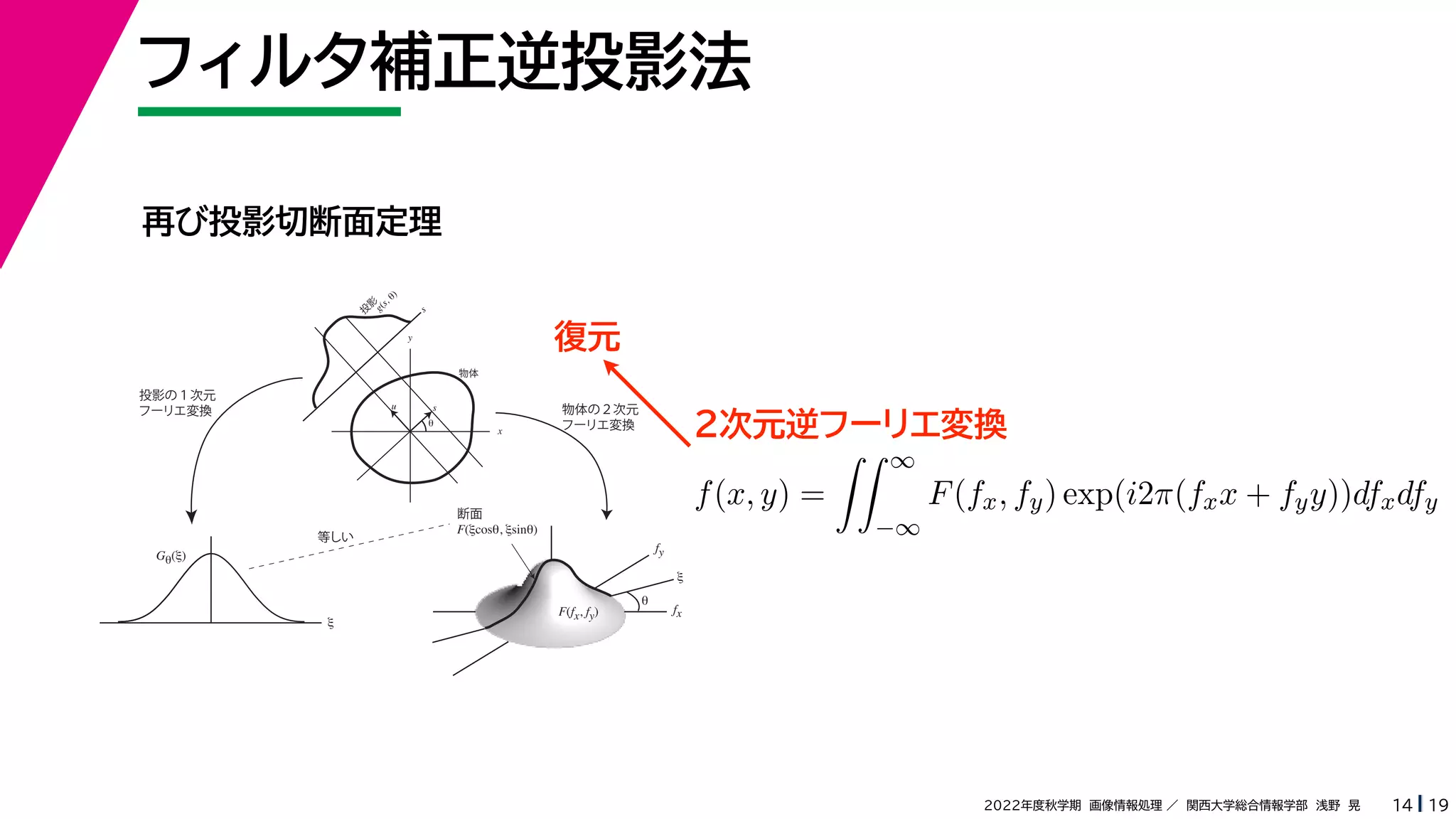

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 復元
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 復元 ２次元逆フーリエ変換
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy 復元 ２次元逆フーリエ変換

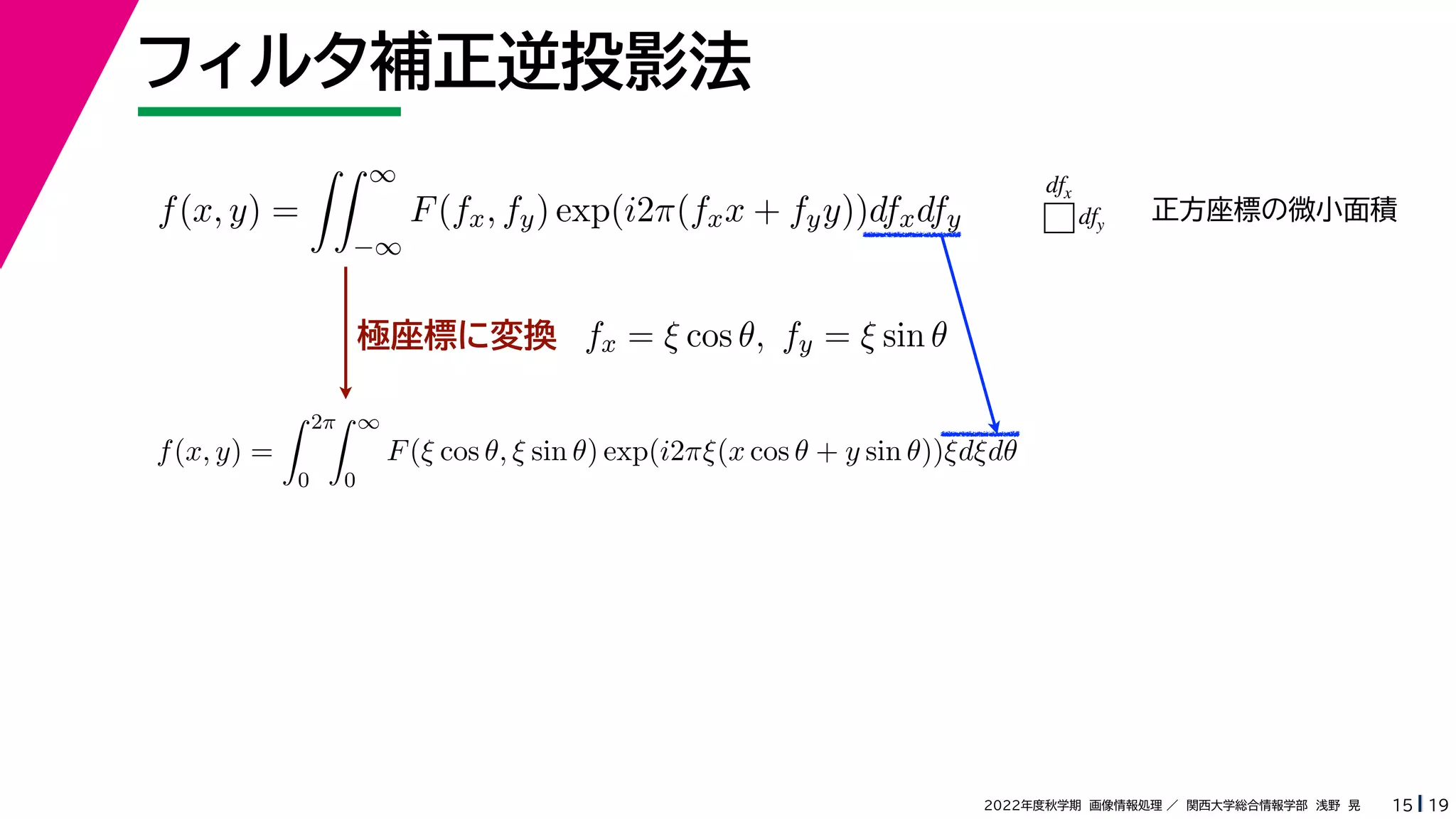

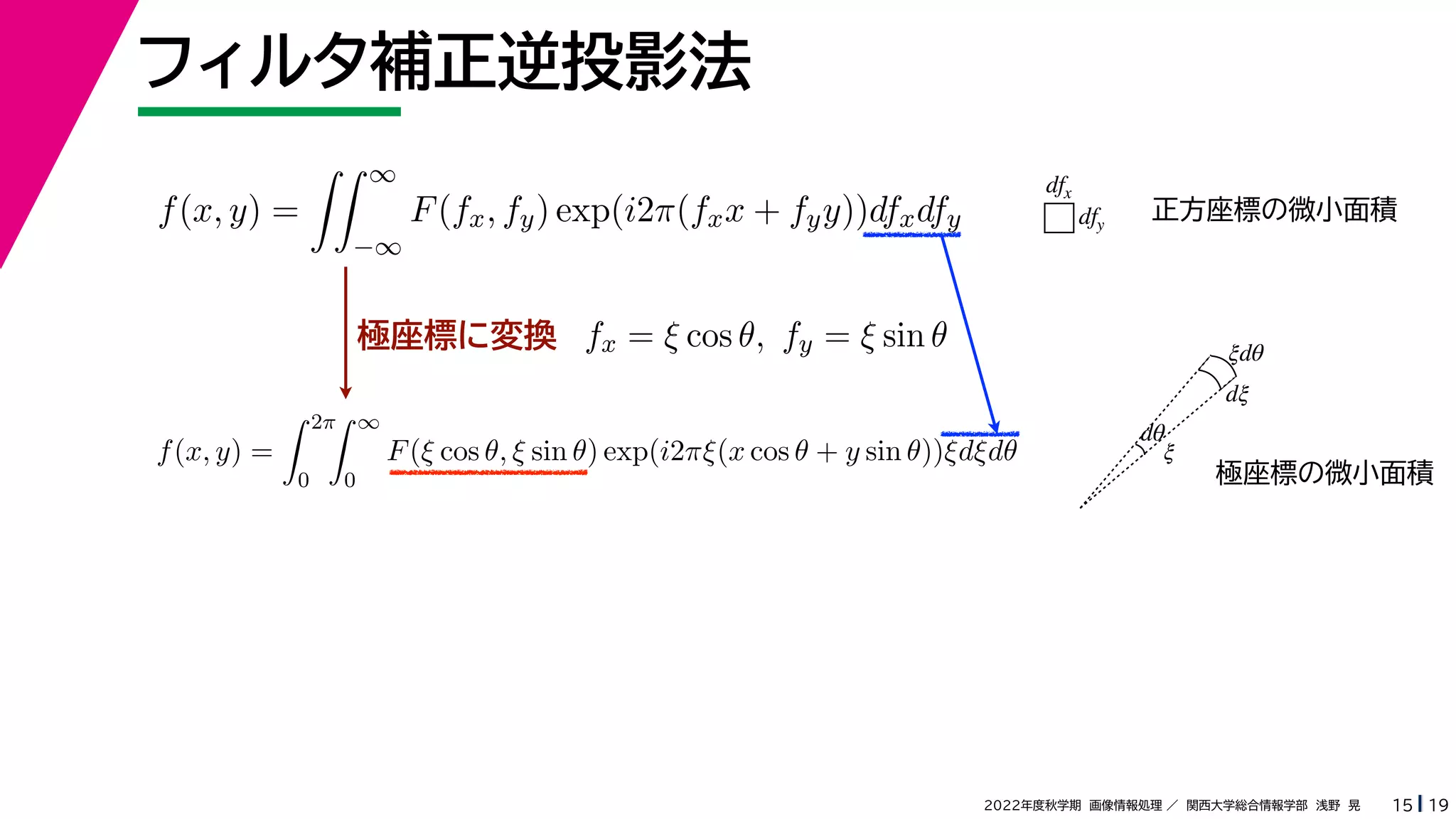

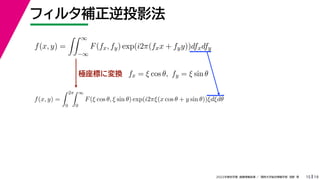

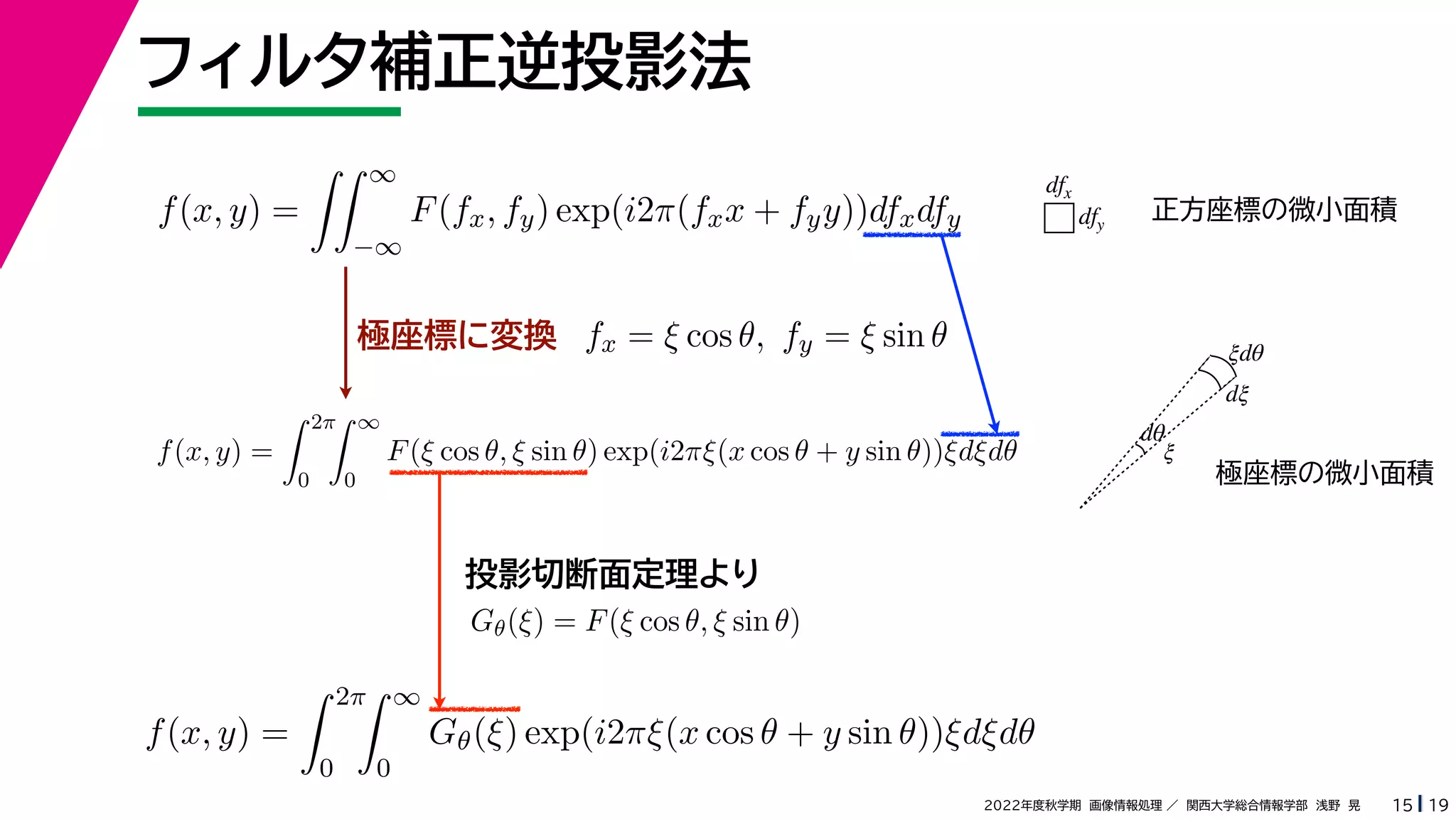

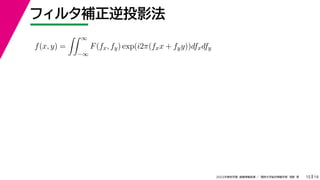

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy

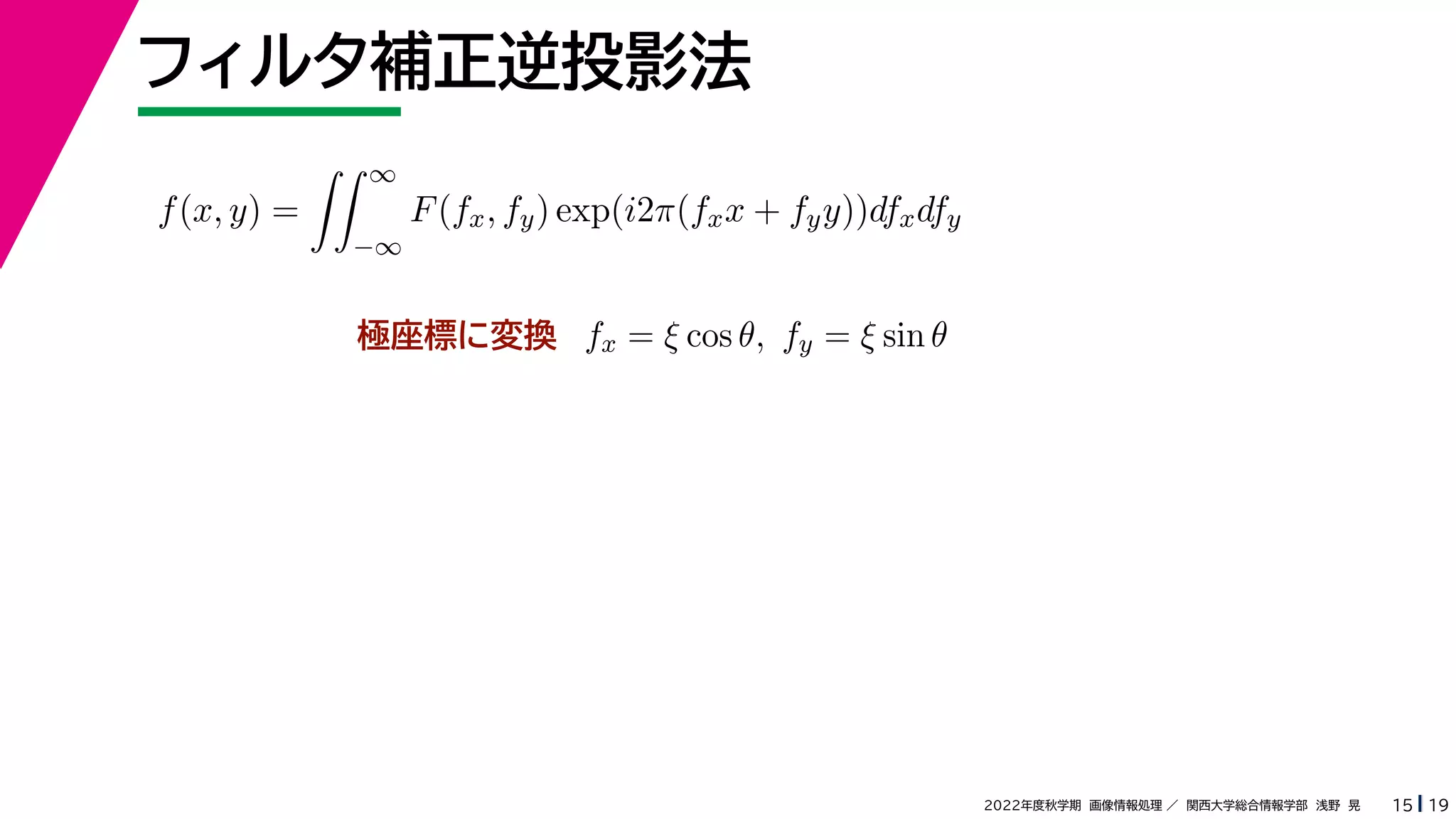

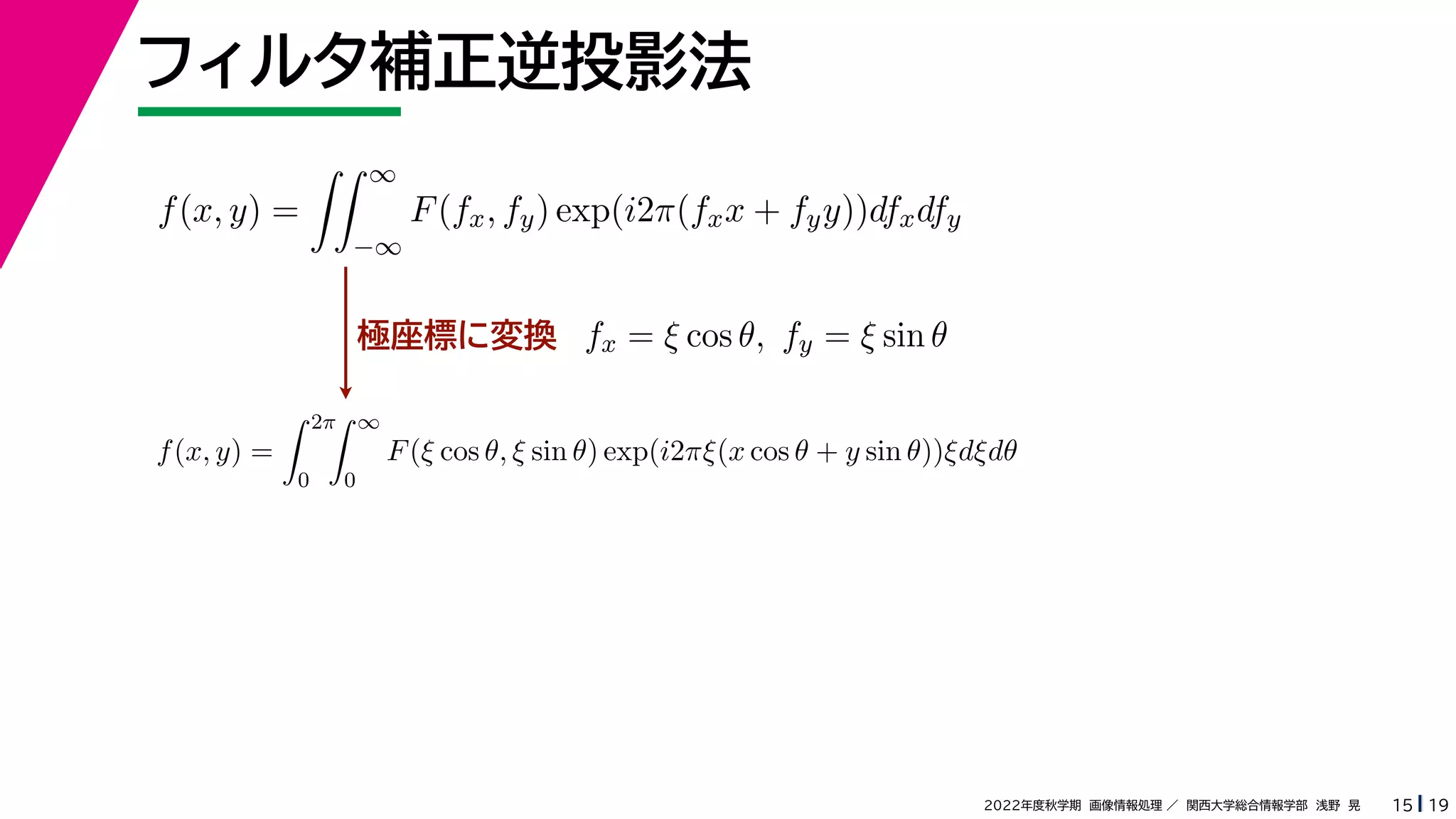

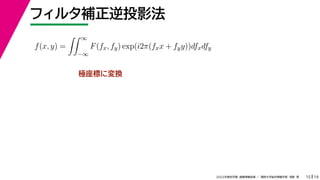

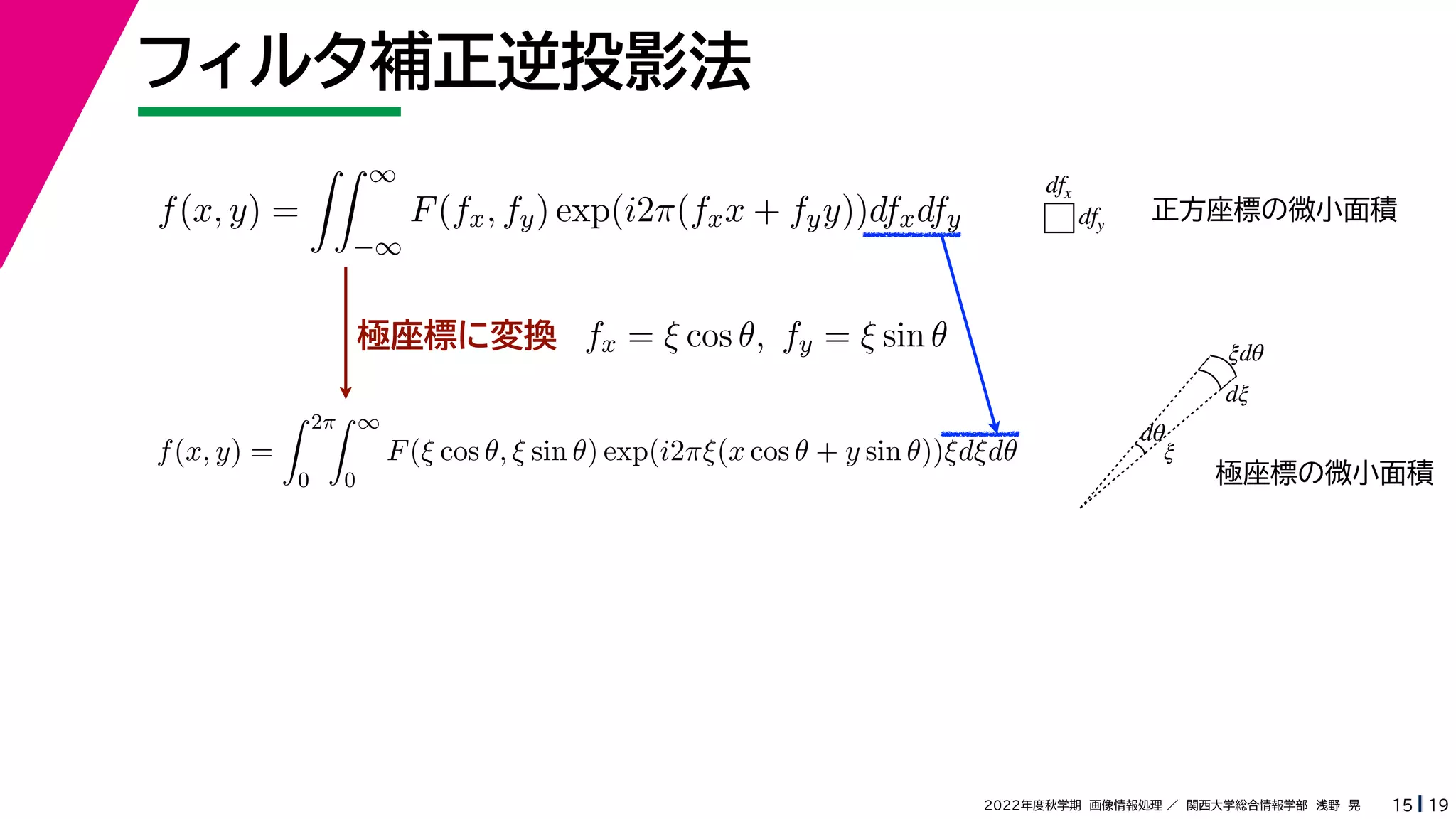

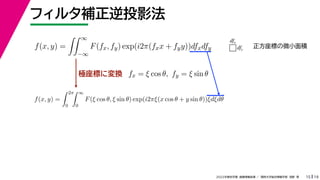

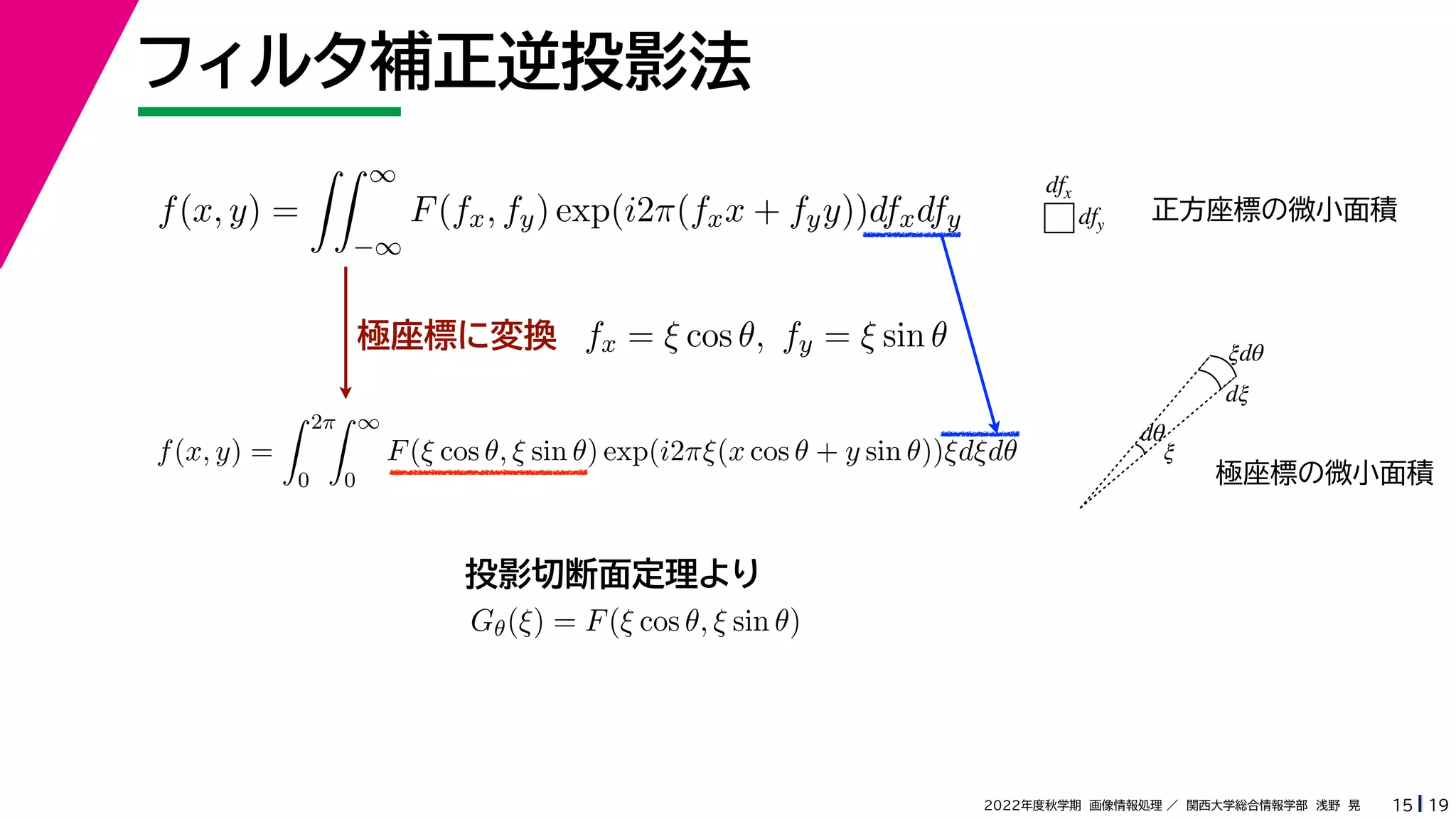

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy 正方座標の微小面積
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ Gθ(ξ) = F(ξ cos θ, ξ sin θ) 投影切断面定理より dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ Gθ(ξ) = F(ξ cos θ, ξ sin θ) f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ 投影切断面定理より dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積

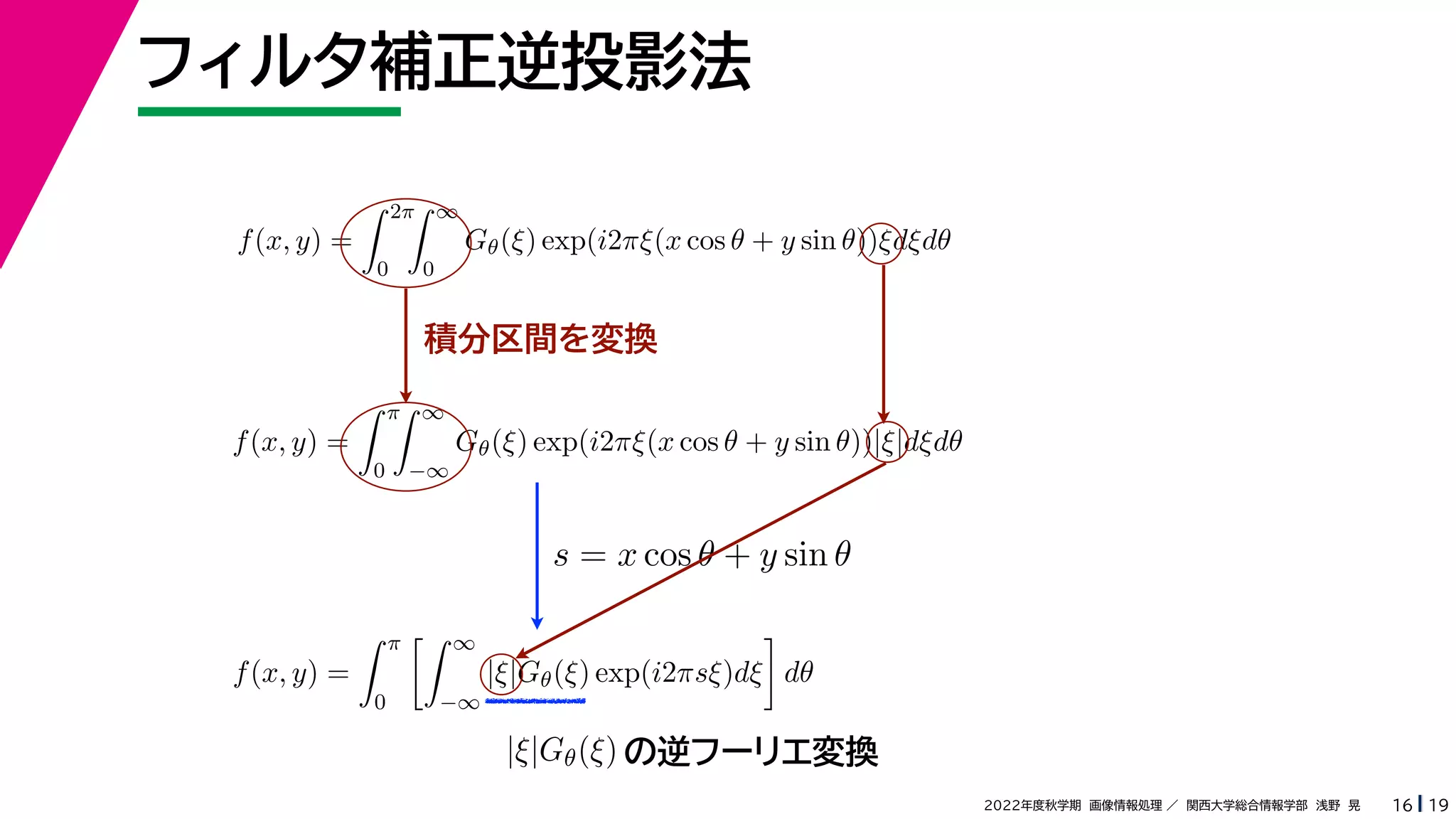

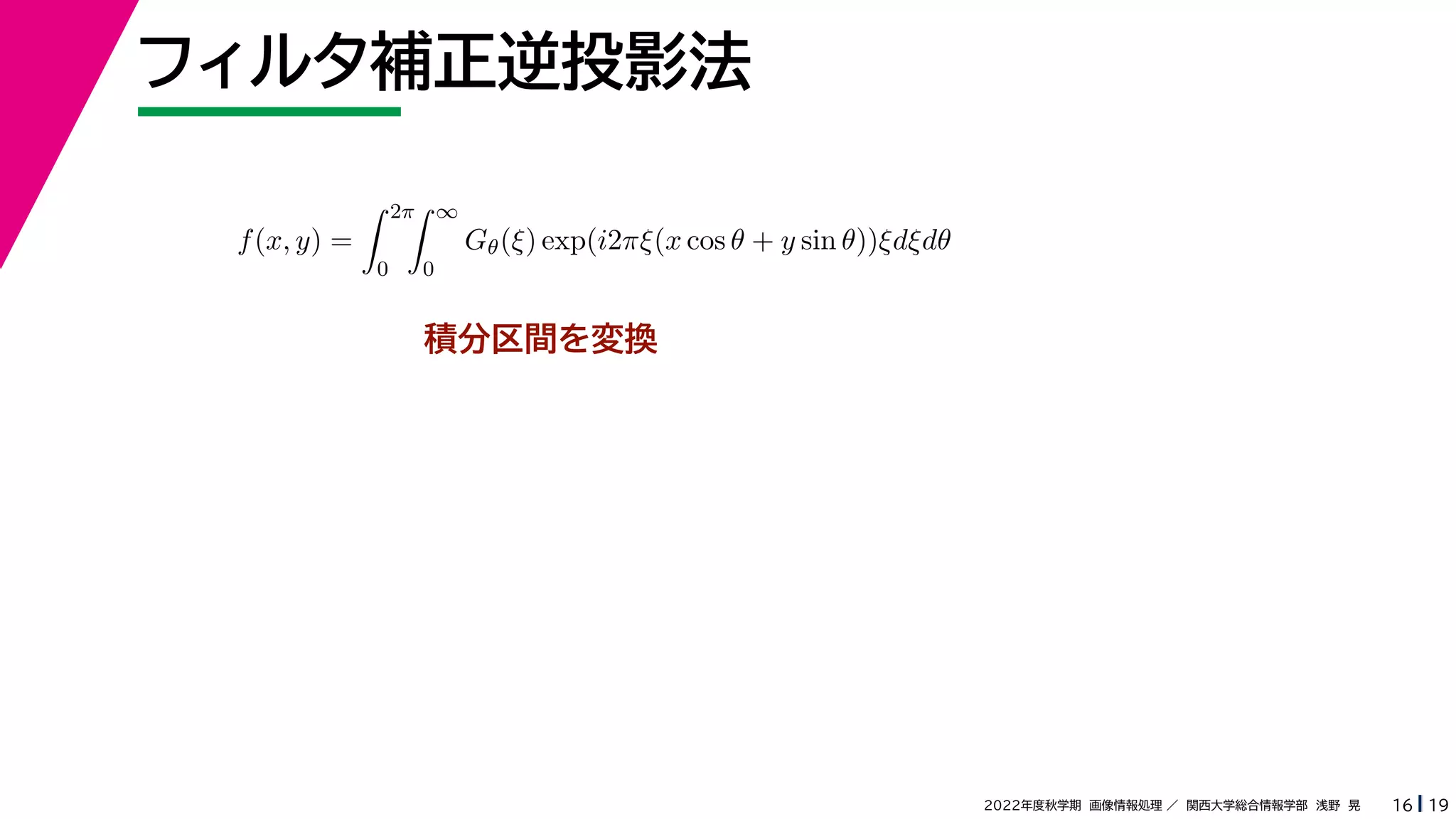

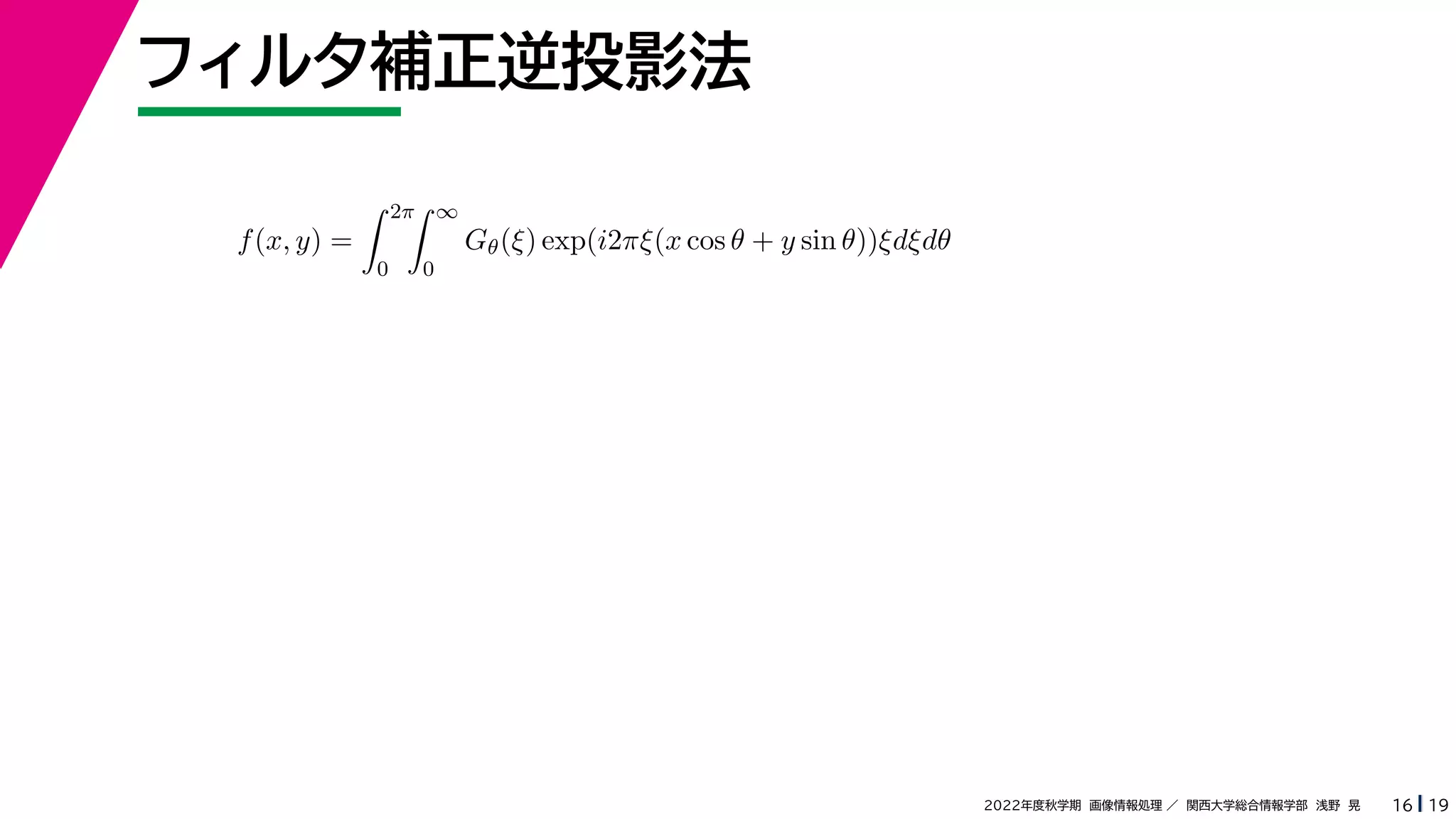

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ

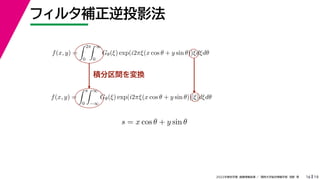

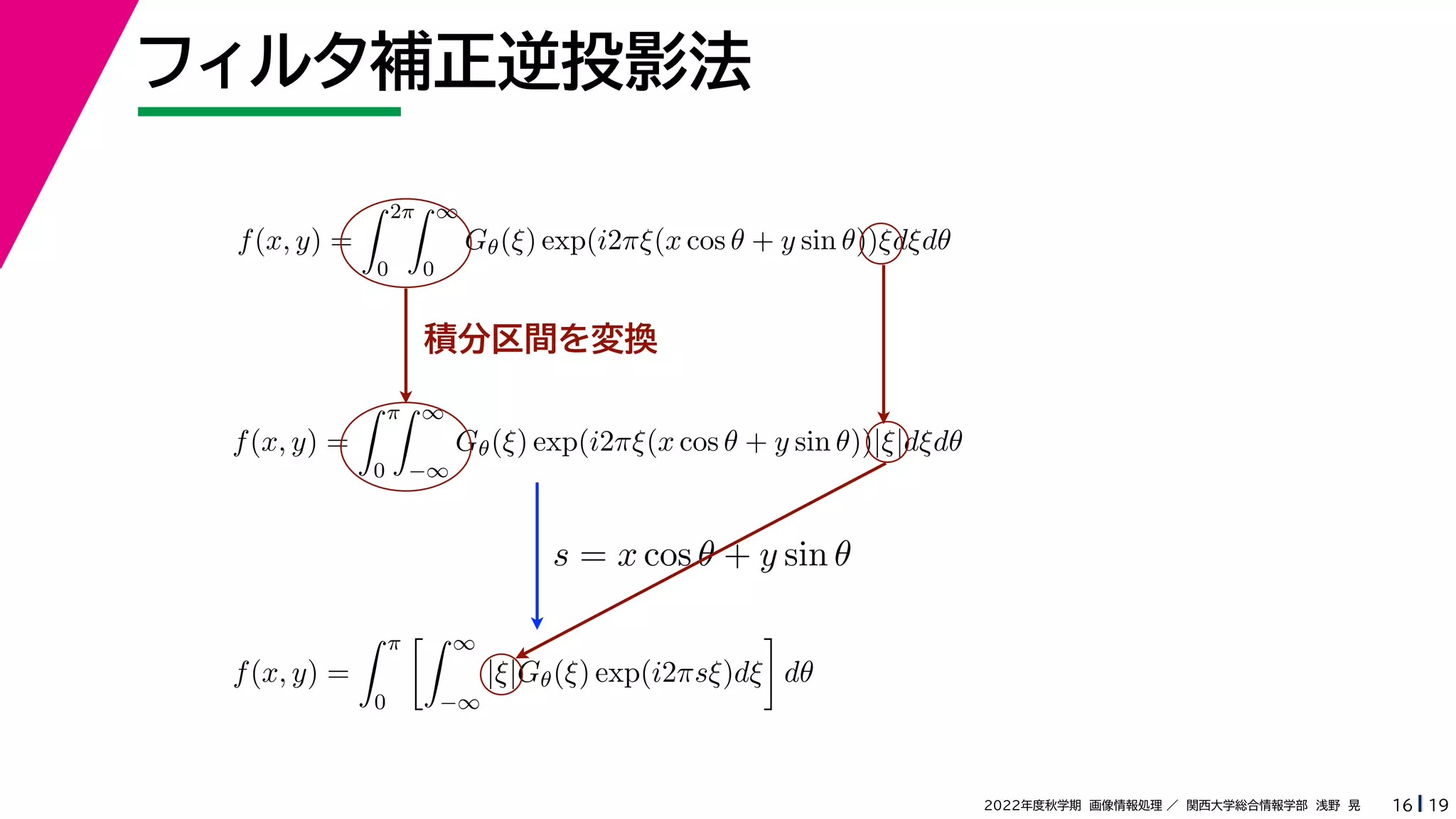

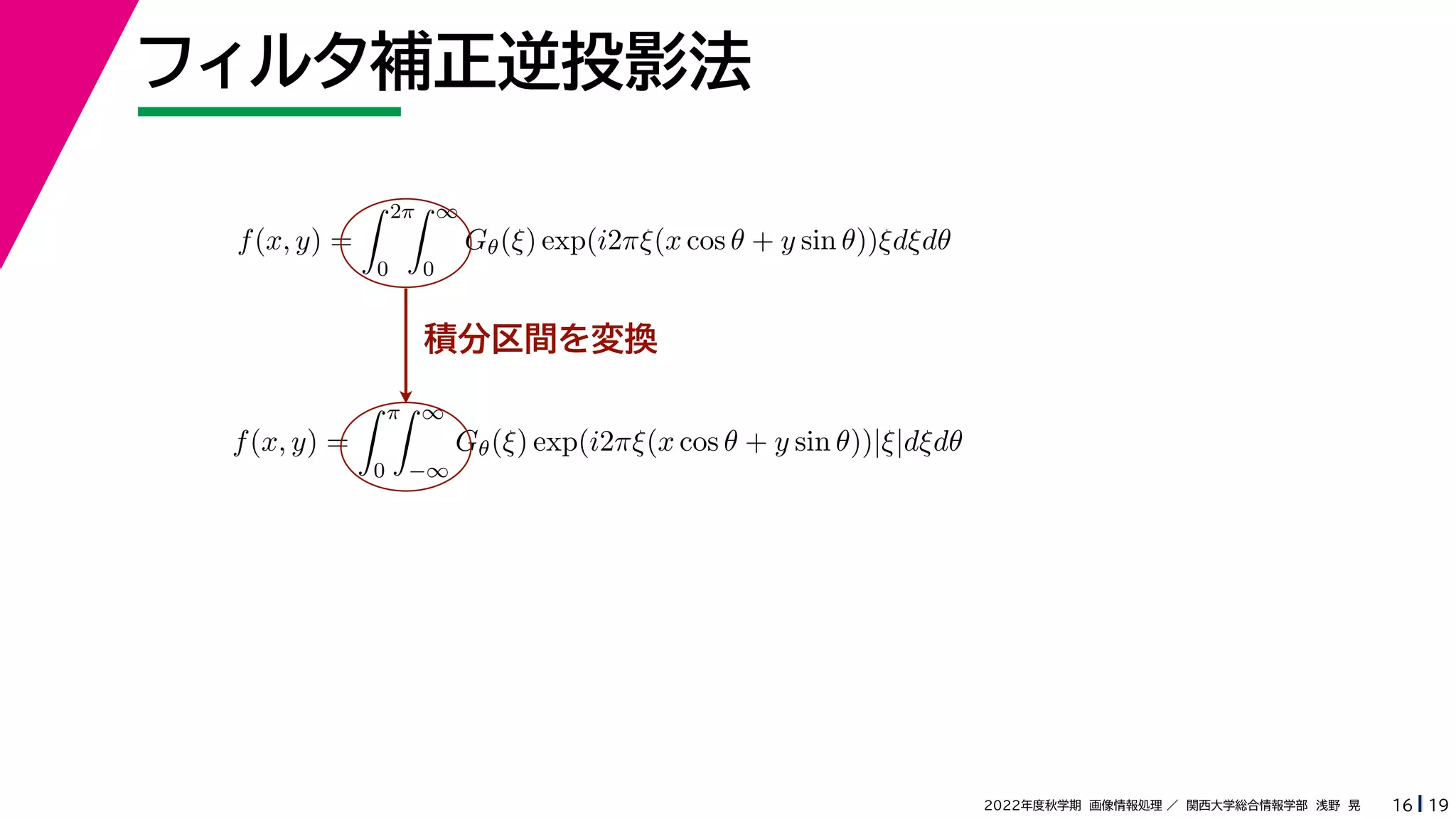

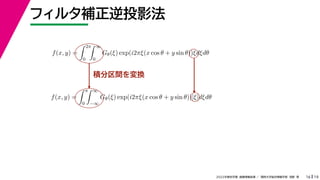

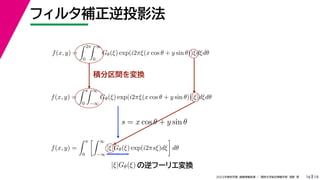

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ s = x cos θ + y sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ の逆フーリエ変換 |ξ|Gθ(ξ)

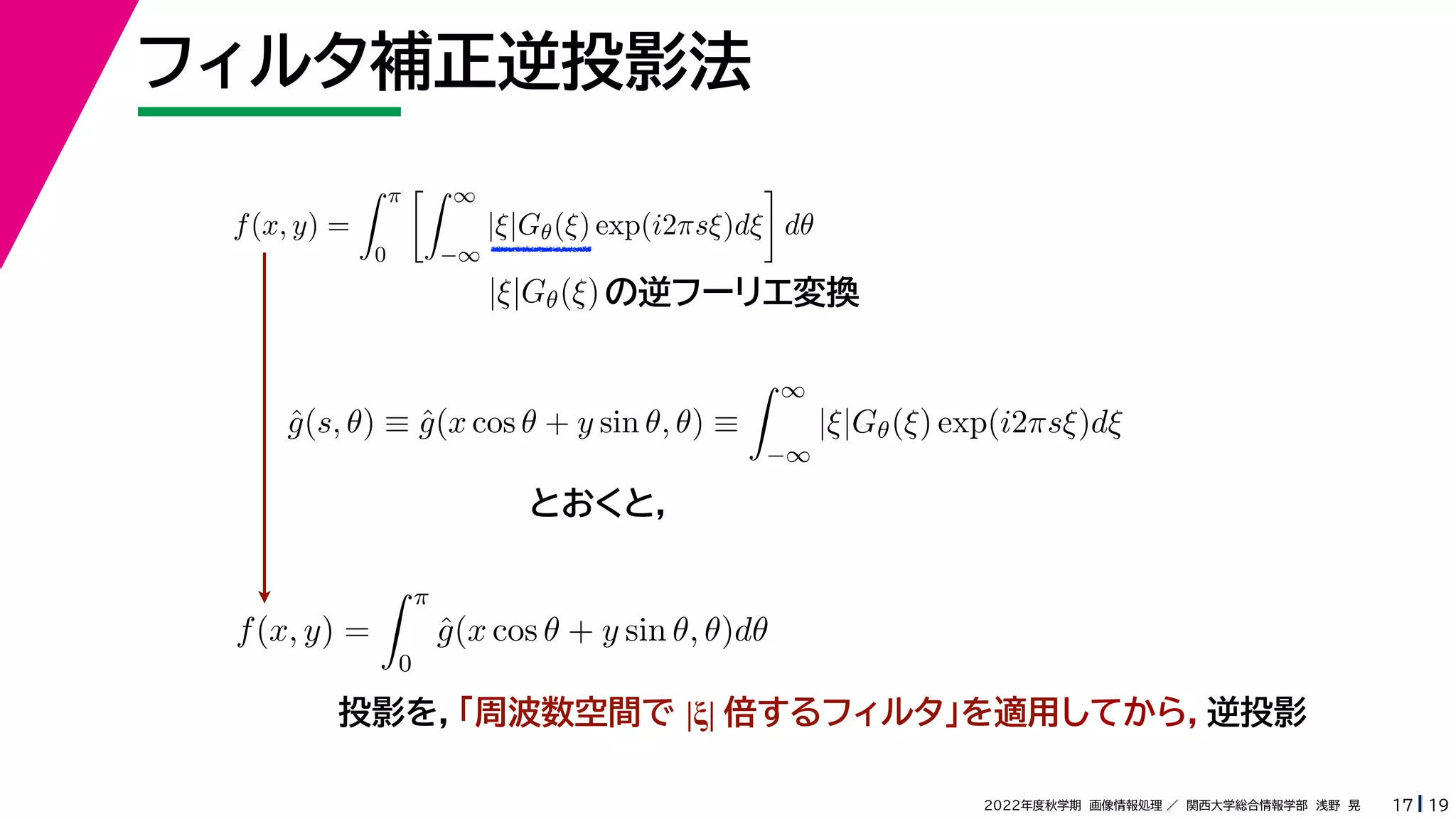

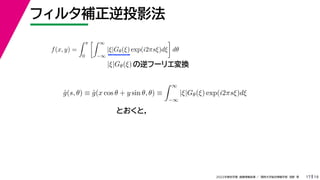

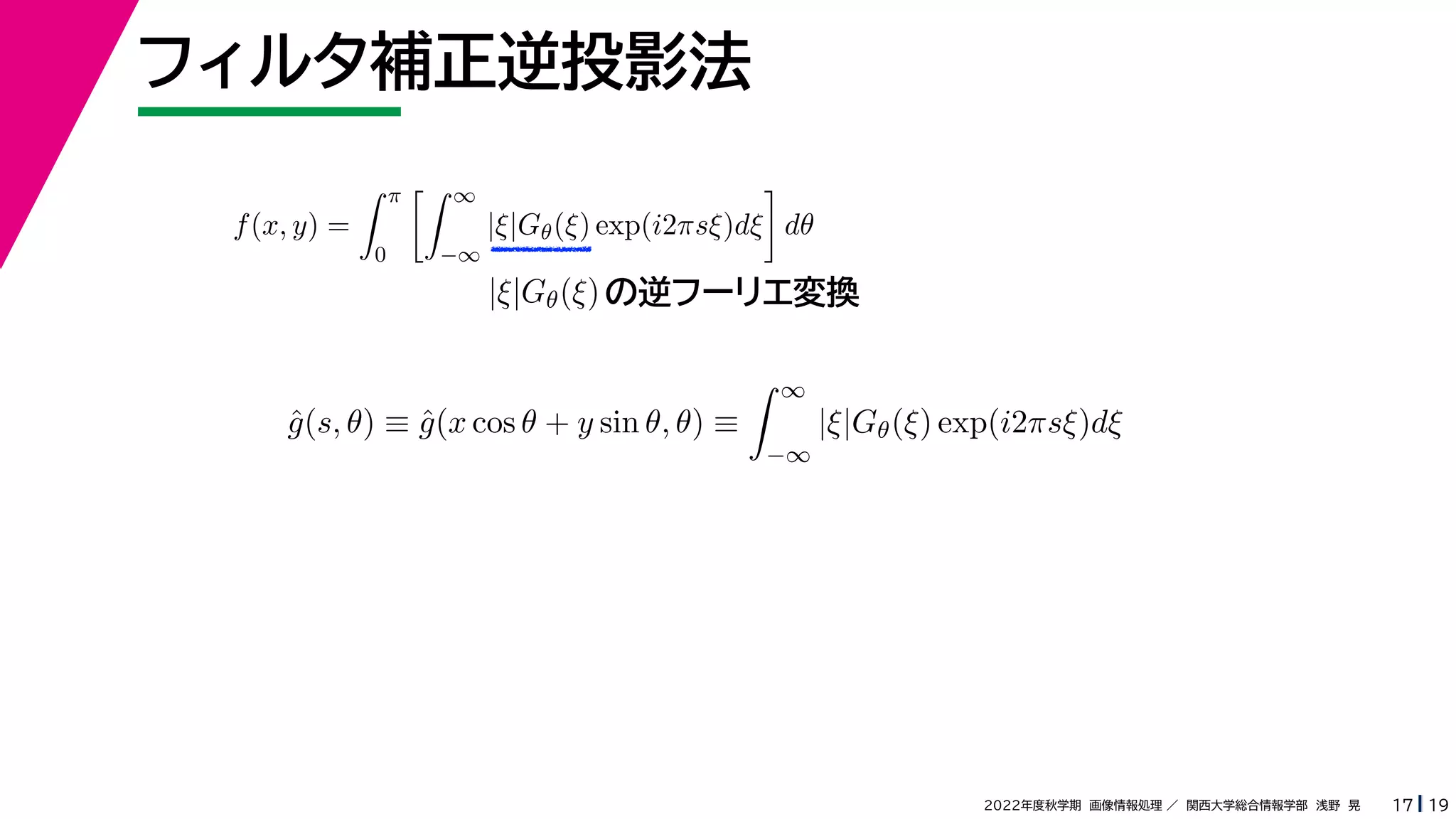

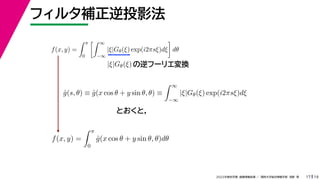

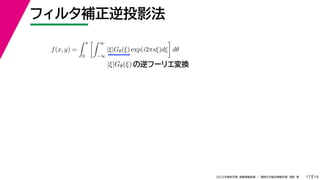

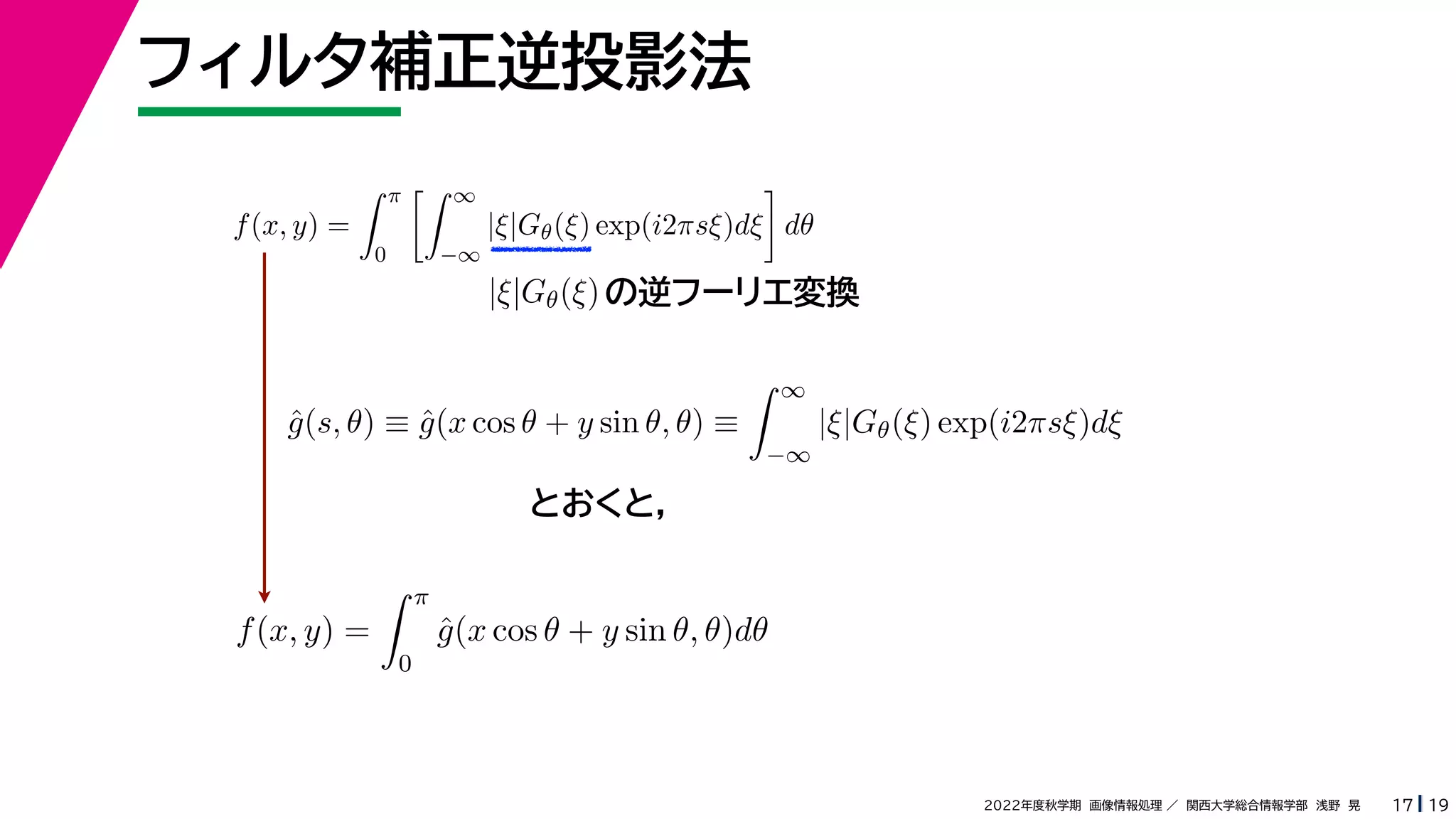

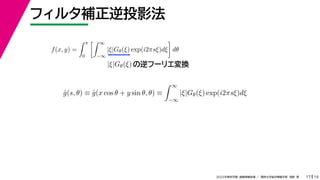

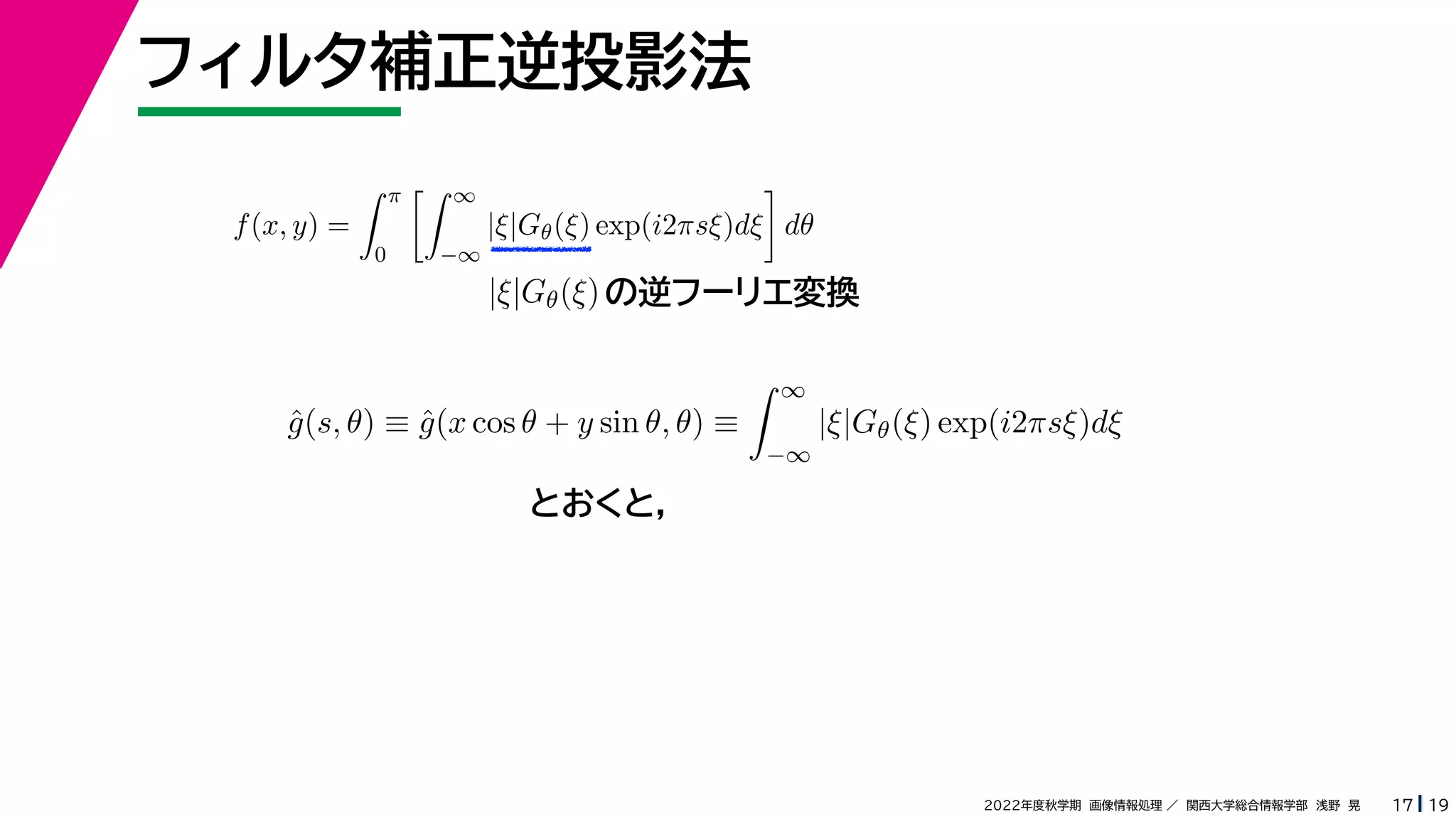

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ とおくと，
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ f(x, y) = π 0 ĝ(x cos θ + y sin θ, θ)dθ とおくと，
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ f(x, y) = π 0 ĝ(x cos θ + y sin θ, θ)dθ とおくと， 投影を，「周波数空間で |ξ| 倍するフィルタ」を適用してから，逆投影

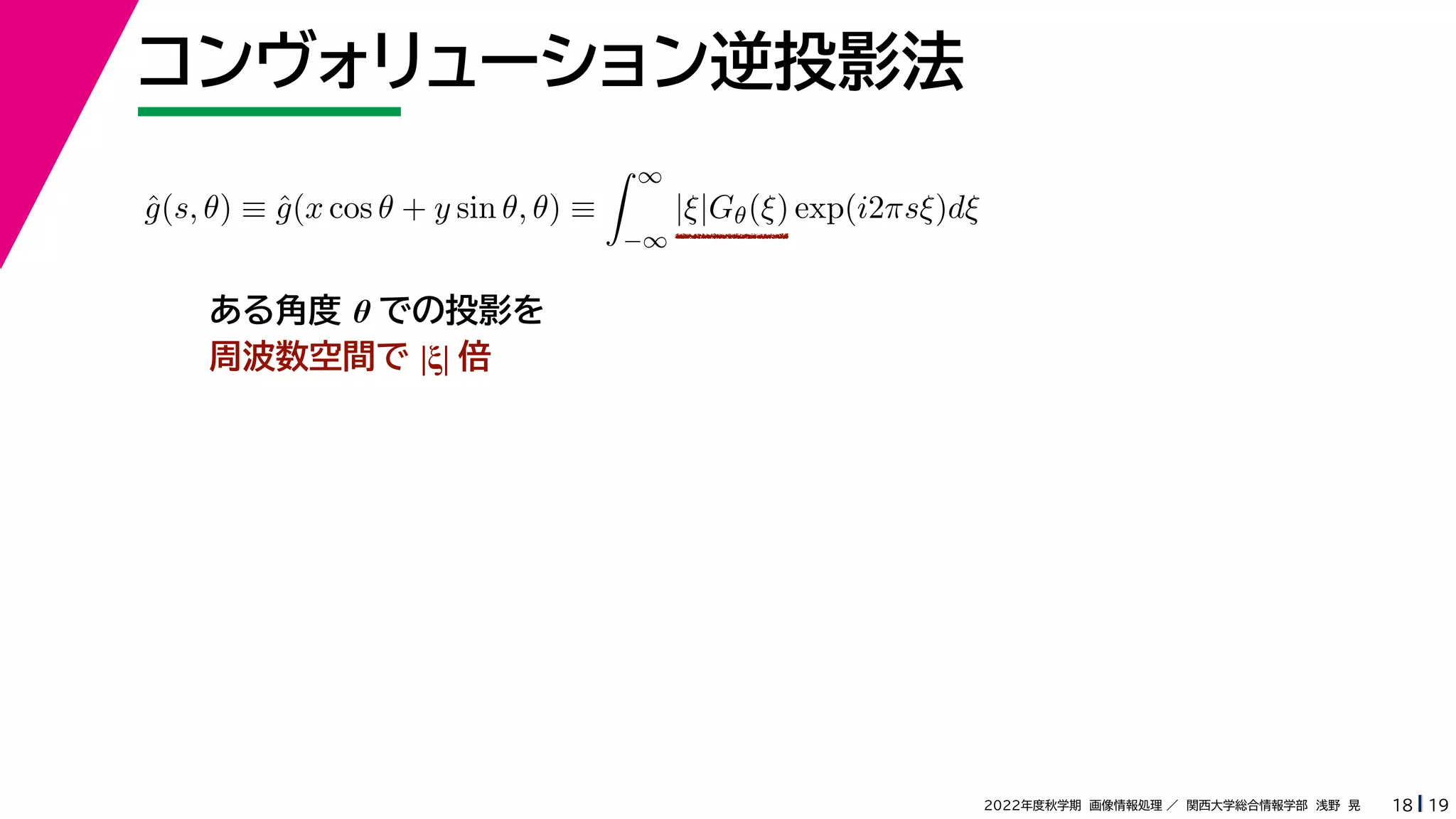

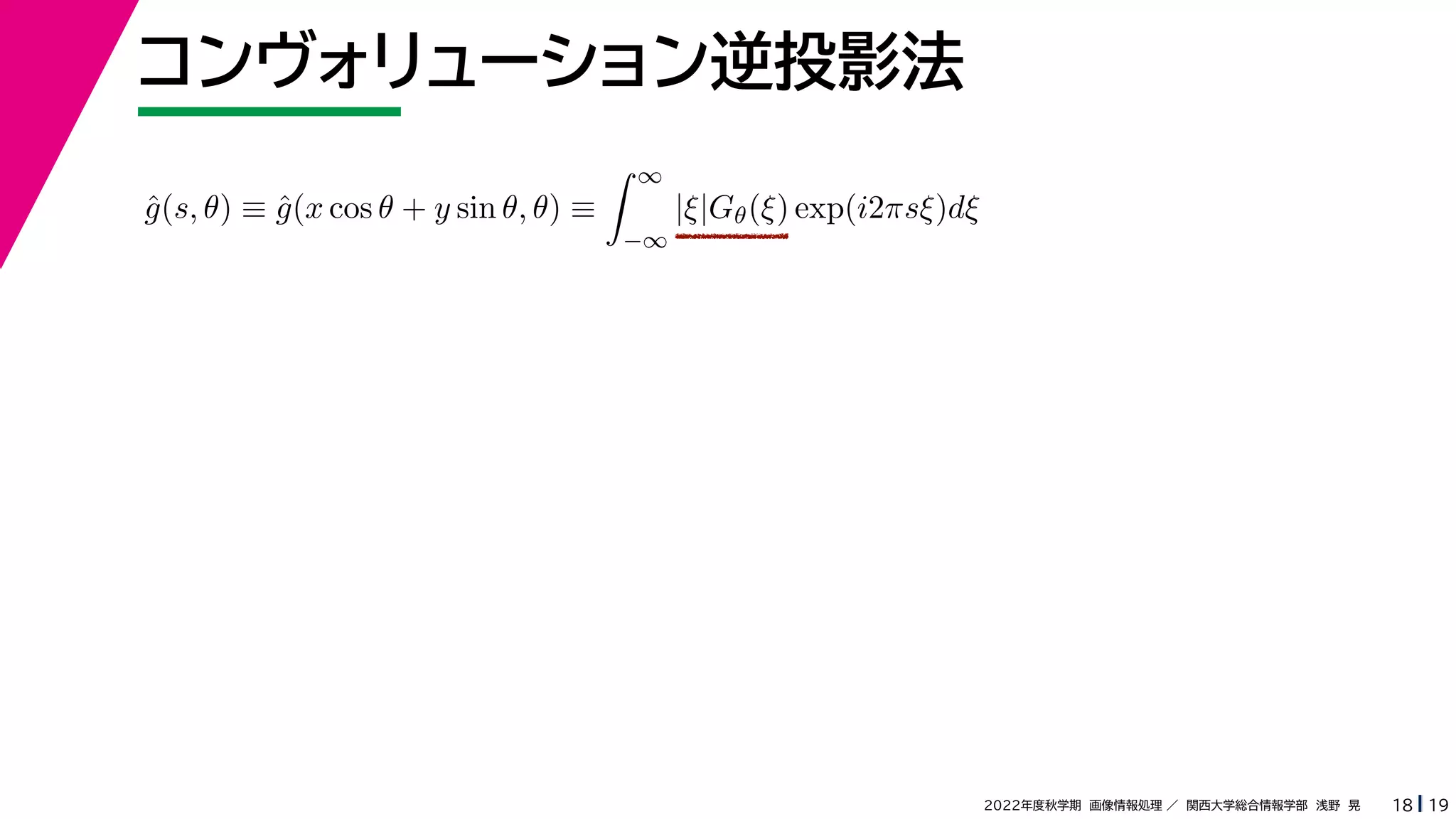

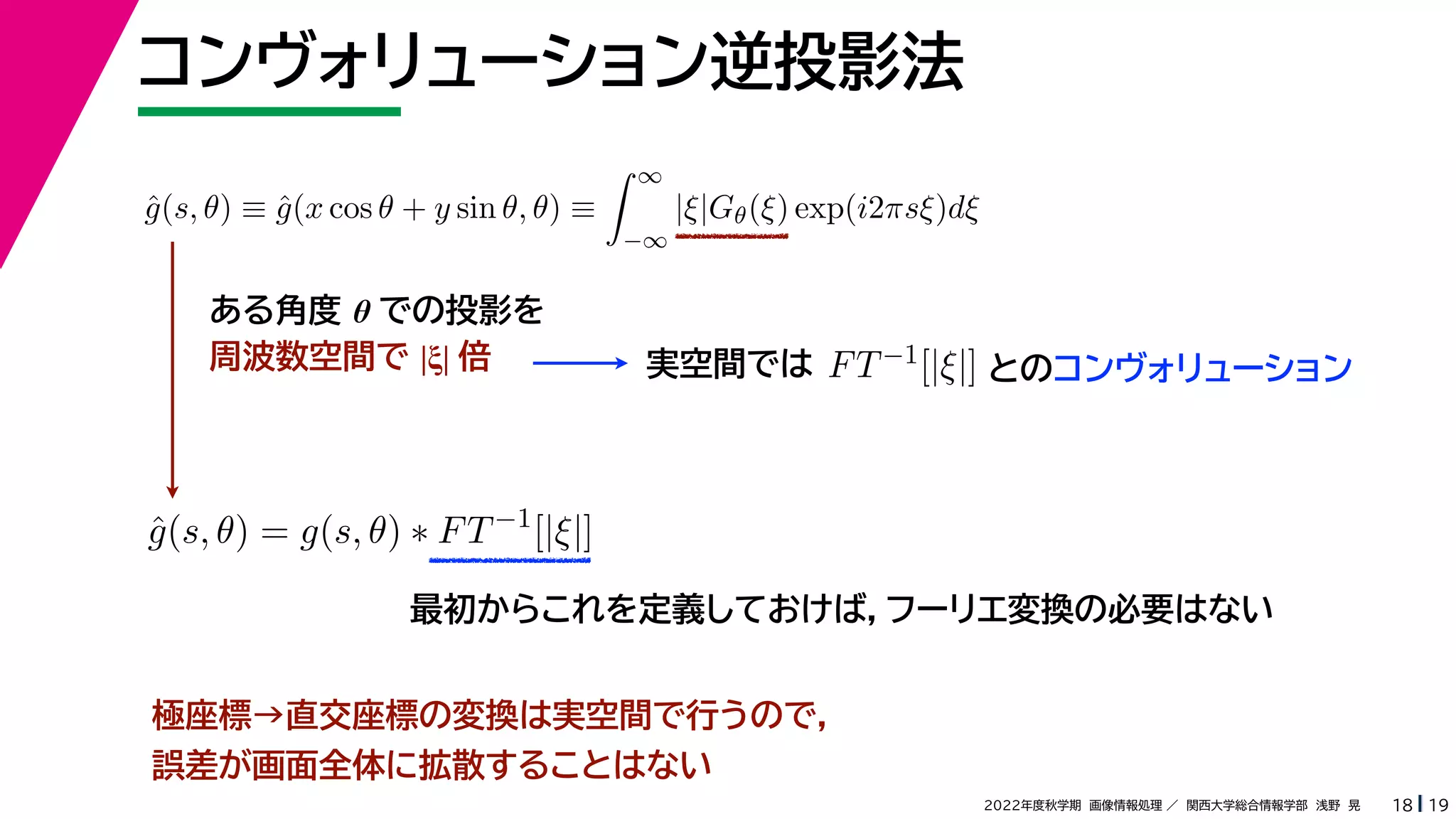

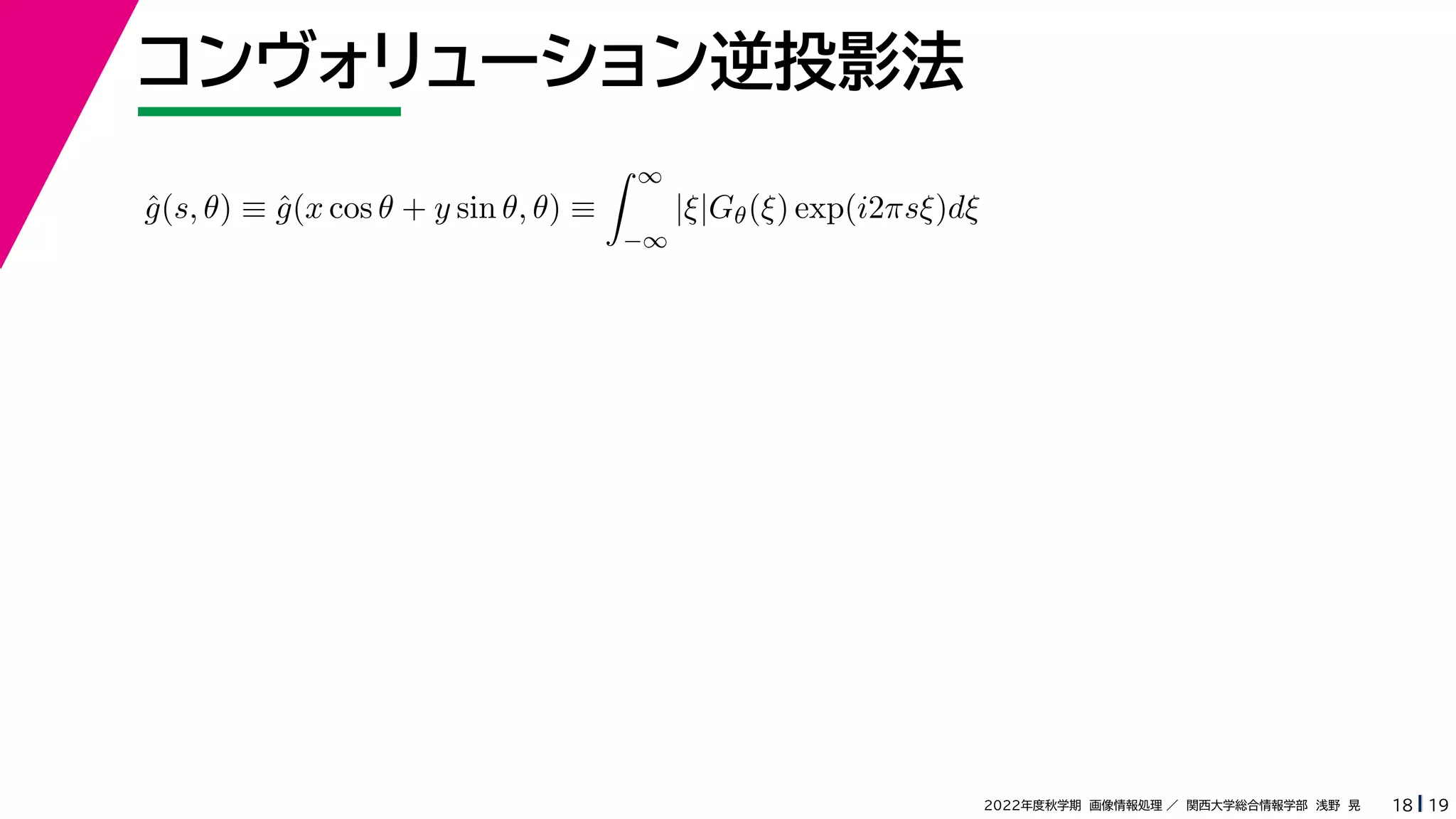

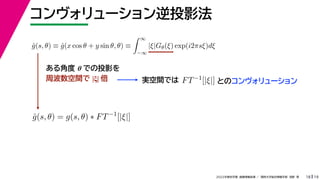

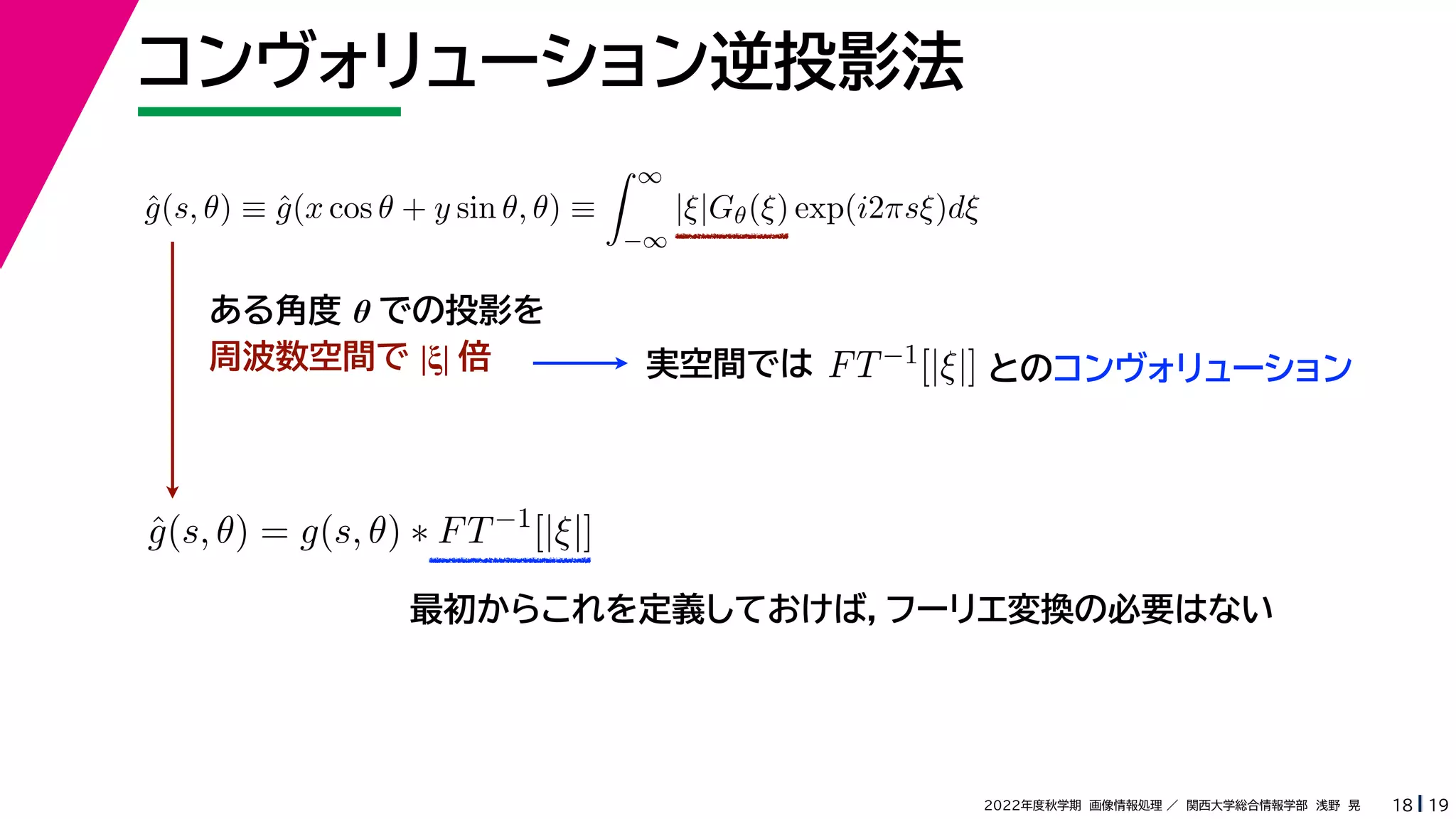

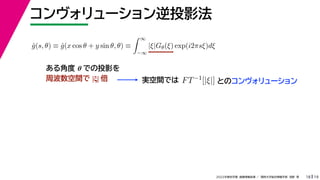

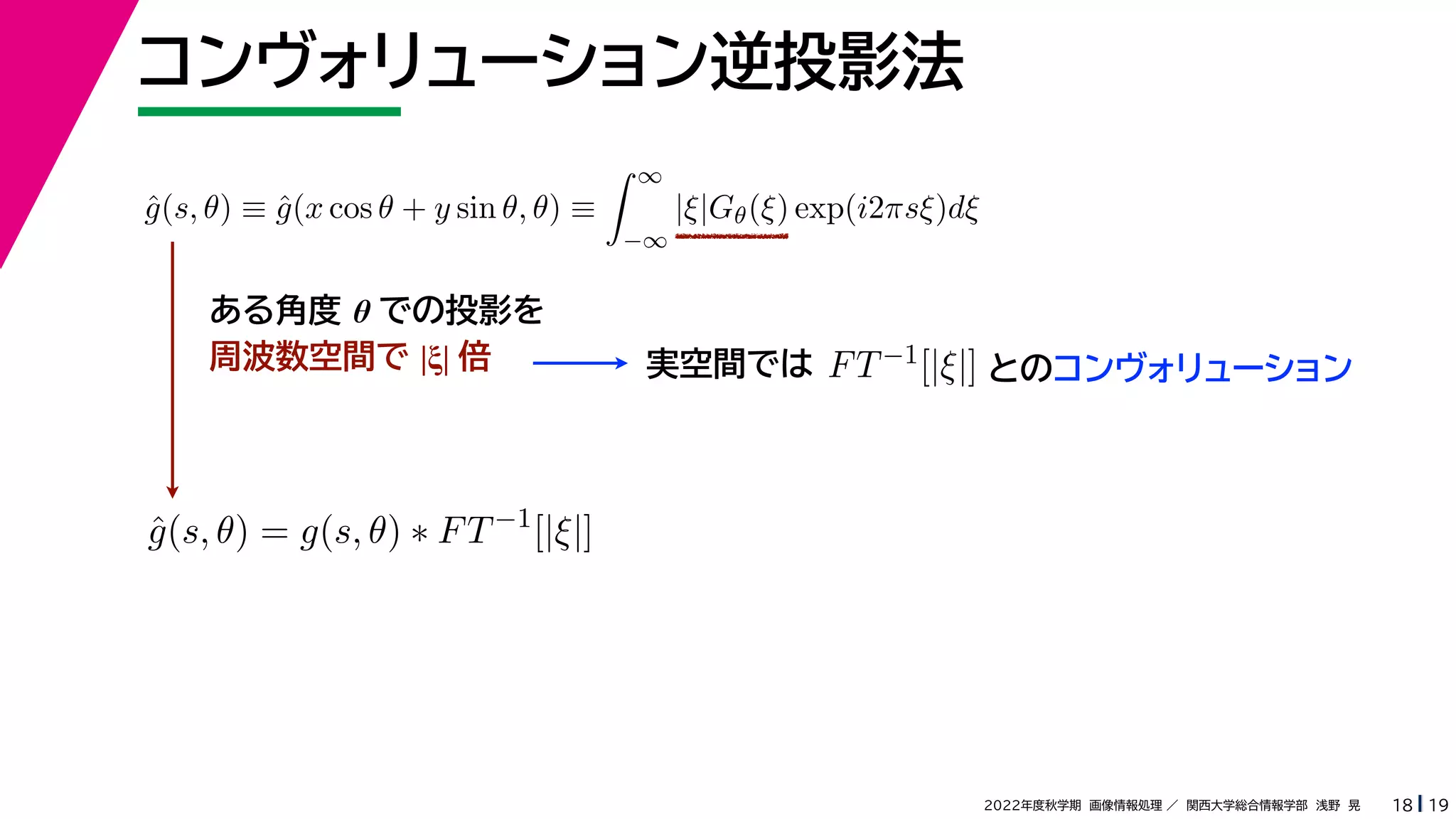

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ある角度 θ での投影を 周波数空間で |ξ| 倍
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 最初からこれを定義しておけば，フーリエ変換の必要はない コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 最初からこれを定義しておけば，フーリエ変換の必要はない コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション 極座標→直交座標の変換は実空間で行うので， 誤差が画面全体に拡散することはない

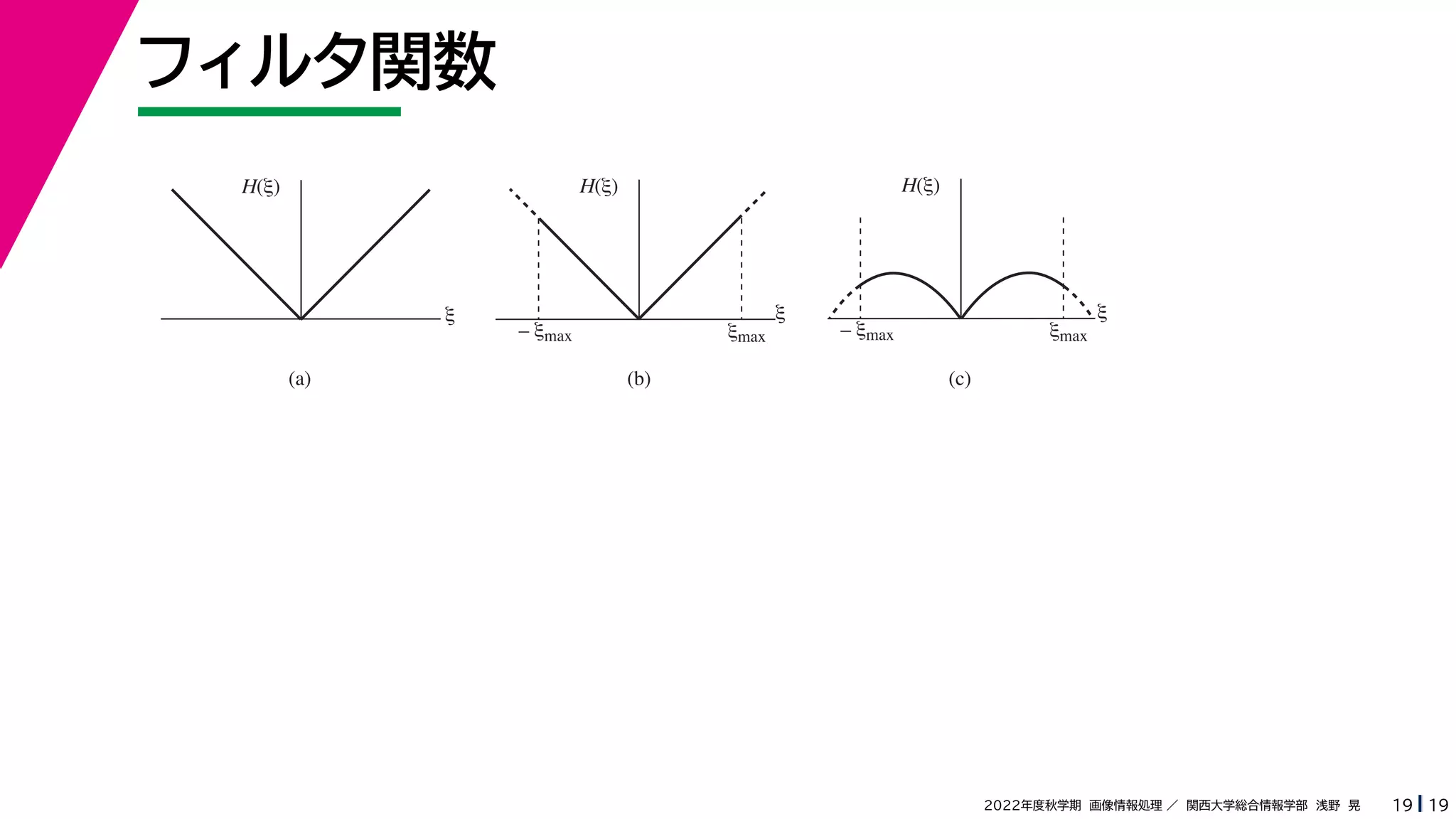

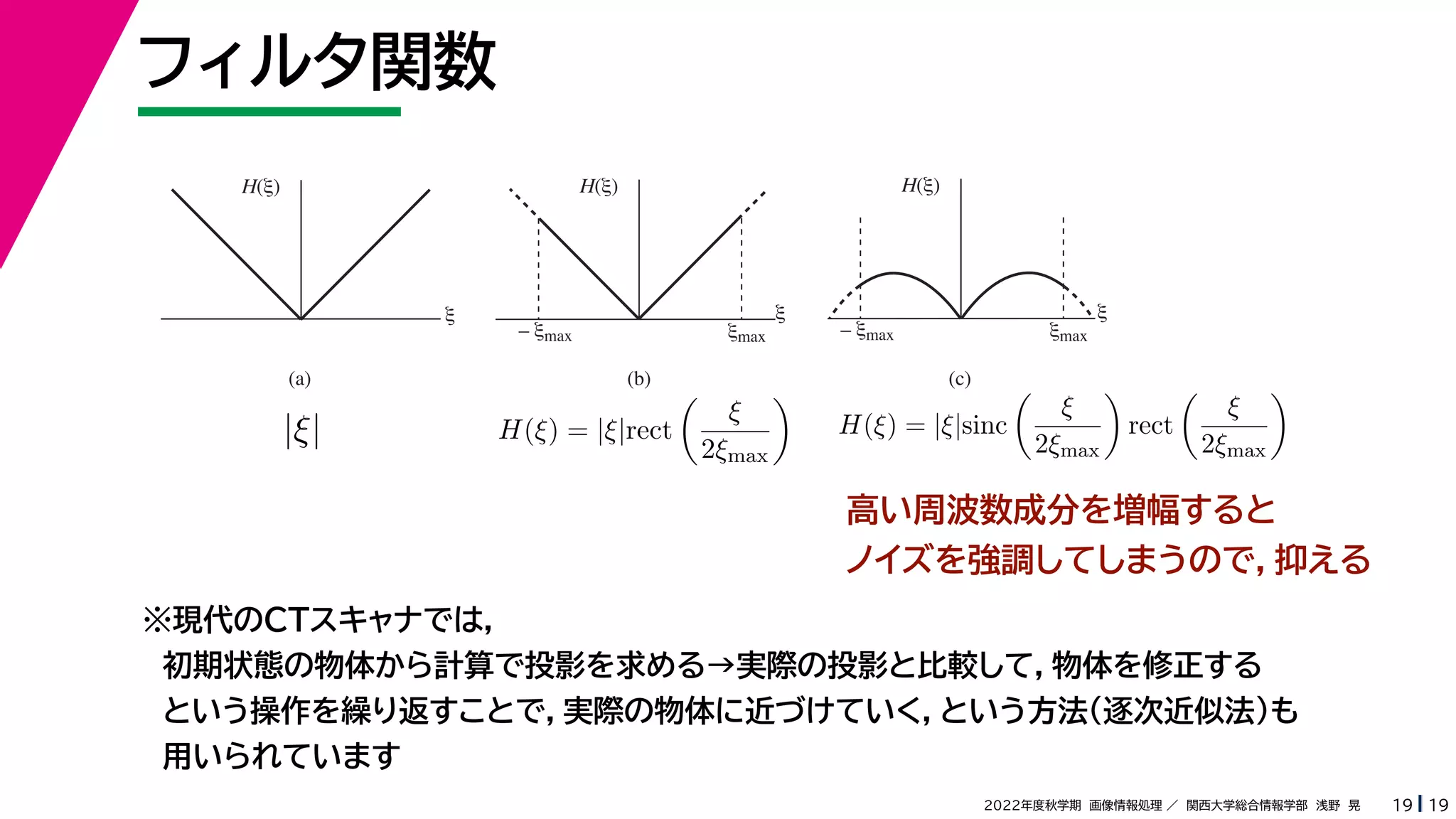

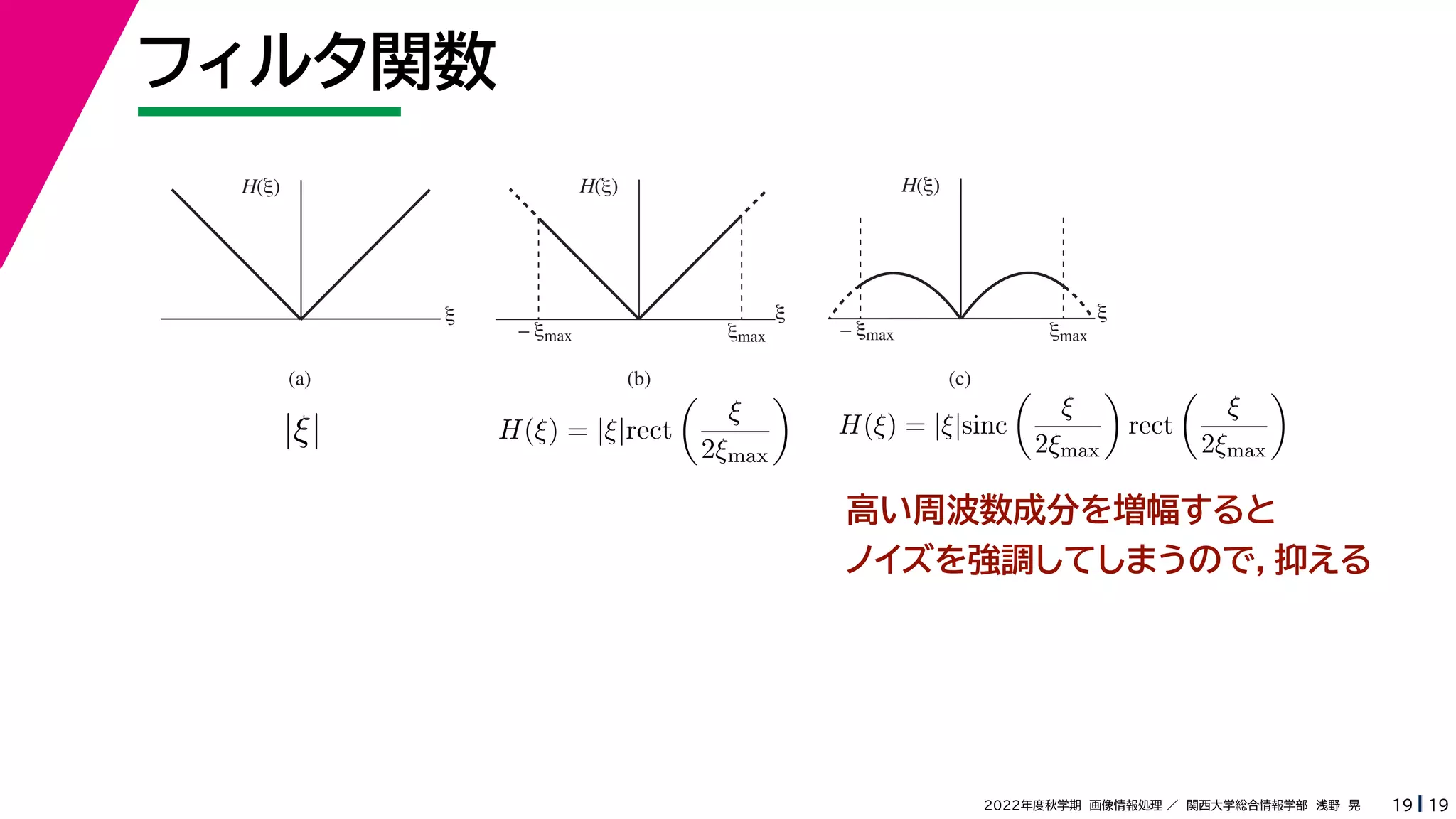

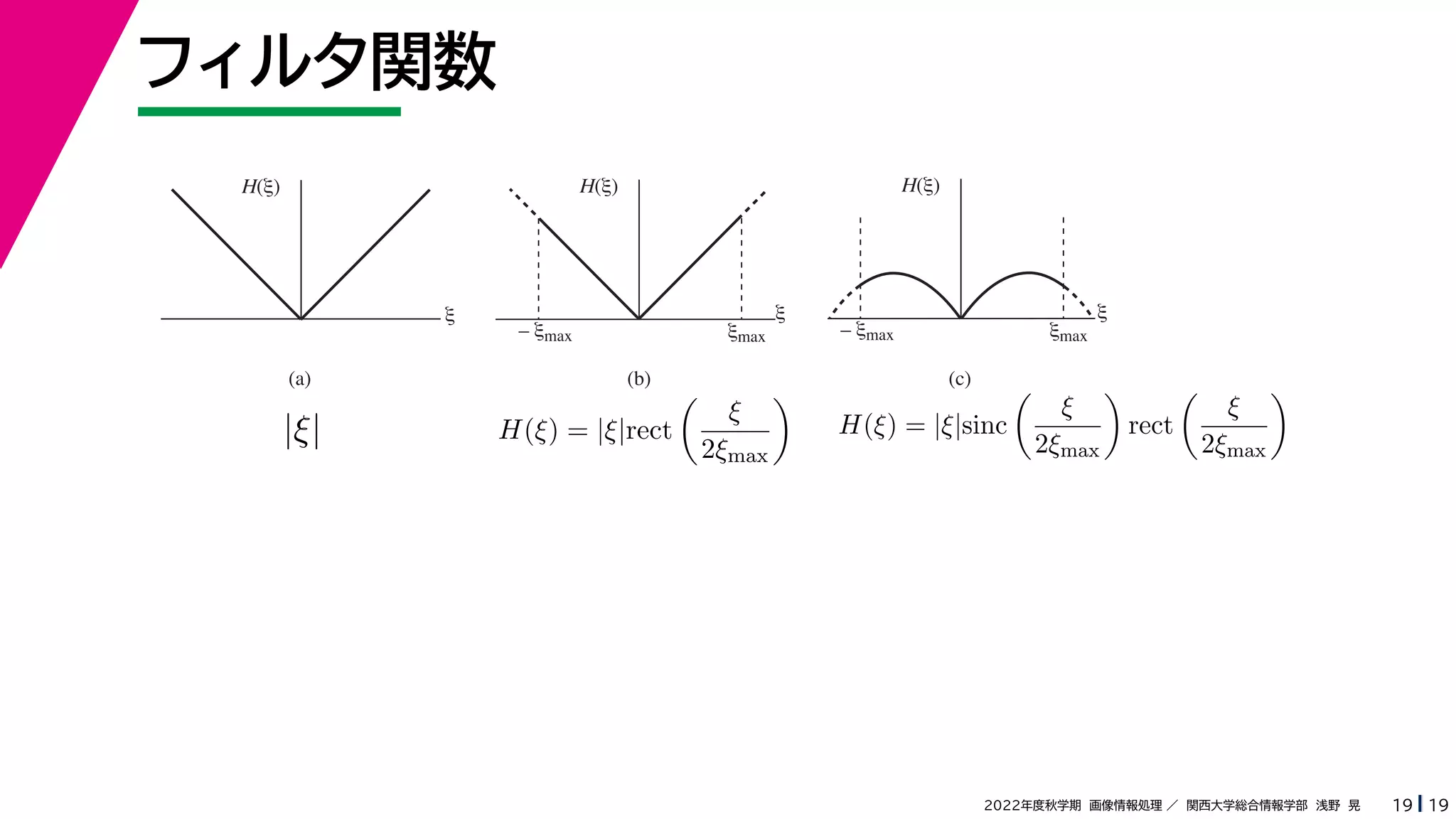

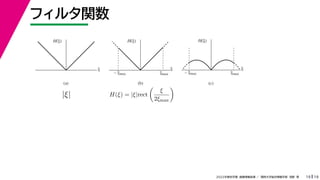

19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c)
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ|
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax 高い周波数成分を増幅すると ノイズを強調してしまうので，抑える
19 2022年度秋学期 画像情報処理 ／ 関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax 高い周波数成分を増幅すると ノイズを強調してしまうので，抑える ※現代のCTスキャナでは， 初期状態の物体から計算で投影を求める→実際の投影と比較して，物体を修正する という操作を繰り返すことで，実際の物体に近づけていく，という方法（逐次近似法）も 用いられています

More Related Content

PDF
2022年度秋学期　画像情報処理　第10回　Radon変換と投影切断面定理 (2022. 12. 2)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第9回　離散フーリエ変換と離散コサイン変換 (2022. 11. 25)
byAkira Asano

PDF
2022年度秋学期　統計学　第3回　クロス集計と感度・特異度，データの可視化 (2022. 10. 11)
byAkira Asano

PDF
2022年度秋学期　統計学　第6回　データの関係を知る（１）ー相関関係 (2022. 11. 1)
byAkira Asano

PDF
PRMLの線形回帰モデル（線形基底関数モデル）
byYasunori Ozaki

ODP
コサインクラスタリング
byosamu morimoto

PDF
第8回Language and Robotics研究会20221010_AkiraTaniguchi
byAkira Taniguchi

PDF
研究発表のためのプレゼンテーション技術
byShinnosuke Takamichi

2022年度秋学期　画像情報処理　第10回　Radon変換と投影切断面定理 (2022. 12. 2)
byAkira Asano

2022年度秋学期　画像情報処理　第9回　離散フーリエ変換と離散コサイン変換 (2022. 11. 25)
byAkira Asano

2022年度秋学期　統計学　第3回　クロス集計と感度・特異度，データの可視化 (2022. 10. 11)
byAkira Asano

2022年度秋学期　統計学　第6回　データの関係を知る（１）ー相関関係 (2022. 11. 1)
byAkira Asano

PRMLの線形回帰モデル（線形基底関数モデル）
byYasunori Ozaki

コサインクラスタリング
byosamu morimoto

第8回Language and Robotics研究会20221010_AkiraTaniguchi
byAkira Taniguchi

研究発表のためのプレゼンテーション技術
byShinnosuke Takamichi


What's hot

PDF
学振特別研究員になるために～知っておくべき10のTips～[平成29年度申請版]
byMasahito Ohue

PDF
2022年度秋学期　統計学　第９回　確からしさを記述するー確率 (2022. 11. 22)
byAkira Asano

PPT
ロジスティック回帰分析の入門　-予測モデル構築-
byKoichiro Gibo

PDF
2022年度秋学期　画像情報処理　第5回　離散フーリエ変換，フーリエ変換の実例 (2022. 10. 21)
byAkira Asano

PDF
AHC-Lab M1勉強会 論文の読み方・書き方
byShinagawa Seitaro

PDF
最近傍探索と直積量子化(Nearest neighbor search and Product Quantization)
byNguyen Tuan

PPTX
これからの Vision & Language ～ Acadexit した4つの理由
byYoshitaka Ushiku

PDF
傾向スコアの概念とその実践
byYasuyuki Okumura

PDF
IIBMP2016 深層生成モデルによる表現学習
byPreferred Networks

PDF
Iclr2016 vaeまとめ
byDeep Learning JP

PDF
画像キャプションと動作認識の最前線 〜データセットに注目して〜（第17回ステアラボ人工知能セミナー）
bySTAIR Lab, Chiba Institute of Technology

PDF
研究効率化Tips Ver.2
bycvpaper. challenge

PDF
微分可能な信号処理に基づく音声合成器を用いた DNN 音声パラメータ推定の検討
byYuta Matsunaga

PDF
Domain Adaptation 発展と動向まとめ（サーベイ資料）
byYamato OKAMOTO

PDF
CycleGANで顔写真をアニメ調に変換する
bymeownoisy

PPTX
深層学習を用いたバス乗客画像の属性推定 に関する研究
byharmonylab

PPTX
[DL輪読会]Objects as Points
byDeep Learning JP

PDF
【BS4】時は来たれり。今こそ .NET 6 へ移行する時。
by日本マイクロソフト株式会社

PDF
工学系大学4年生のための論文の読み方
byychtanaka

PPTX
ピンホールカメラモデル
byShohei Mori

学振特別研究員になるために～知っておくべき10のTips～[平成29年度申請版]
byMasahito Ohue

2022年度秋学期　統計学　第９回　確からしさを記述するー確率 (2022. 11. 22)
byAkira Asano

ロジスティック回帰分析の入門　-予測モデル構築-
byKoichiro Gibo

2022年度秋学期　画像情報処理　第5回　離散フーリエ変換，フーリエ変換の実例 (2022. 10. 21)
byAkira Asano

AHC-Lab M1勉強会 論文の読み方・書き方
byShinagawa Seitaro

最近傍探索と直積量子化(Nearest neighbor search and Product Quantization)
byNguyen Tuan

これからの Vision & Language ～ Acadexit した4つの理由
byYoshitaka Ushiku

傾向スコアの概念とその実践
byYasuyuki Okumura

IIBMP2016 深層生成モデルによる表現学習
byPreferred Networks

Iclr2016 vaeまとめ
byDeep Learning JP

画像キャプションと動作認識の最前線 〜データセットに注目して〜（第17回ステアラボ人工知能セミナー）
bySTAIR Lab, Chiba Institute of Technology

研究効率化Tips Ver.2
bycvpaper. challenge

微分可能な信号処理に基づく音声合成器を用いた DNN 音声パラメータ推定の検討
byYuta Matsunaga

Domain Adaptation 発展と動向まとめ（サーベイ資料）
byYamato OKAMOTO

CycleGANで顔写真をアニメ調に変換する
bymeownoisy

深層学習を用いたバス乗客画像の属性推定 に関する研究
byharmonylab

[DL輪読会]Objects as Points
byDeep Learning JP

【BS4】時は来たれり。今こそ .NET 6 へ移行する時。
by日本マイクロソフト株式会社

工学系大学4年生のための論文の読み方
byychtanaka

ピンホールカメラモデル
byShohei Mori


Similar to 2022年度秋学期　画像情報処理　第11回　逆投影法による再構成 (2022. 12. 9)

PDF
2021年度秋学期　画像情報処理　第11回　逆投影法による再構成 (2021. 12. 3)
byAkira Asano

PDF
2020年度秋学期　画像情報処理　第11回　Radon変換と投影定理 (2020. 12. 4)
byAkira Asano

PDF
2019年度秋学期　画像情報処理　第12回　逆投影法による再構成 (2019. 12. 20)
byAkira Asano

PDF
2016年度秋学期　画像情報処理　第１４回　逆投影法による再構成 (2017. 1. 19)
byAkira Asano

PDF
2018年度秋学期　画像情報処理　第１１回　逆投影法による再構成 (2018. 12. 21)
byAkira Asano

PDF
2021年度秋学期　画像情報処理　第10回　Radon変換と投影定理 (2021. 11. 19)
byAkira Asano

PDF
2020年度秋学期　画像情報処理　第10回　Radon変換と投影定理 (2020. 11. 27)
byAkira Asano

PDF
2018年度秋学期　画像情報処理　第１０回　Radon変換と投影定理 (2018. 12. 14)
byAkira Asano

PDF
2019年度秋学期　画像情報処理　第11回　radon変換と投影定理 (2019. 12. 13)
byAkira Asano

PDF
2013年度春学期　画像情報処理　第１４回「CTスキャナ ― 投影からの画像の再構成/ 逆投影法による再構成」
byAkira Asano

PDF
2016年度秋学期　画像情報処理　第１３回　Radon変換と投影定理 (2017. 1. 12))
byAkira Asano

PDF
2013年度春学期　画像情報処理　第１０回「マセマティカル・モルフォロジ／画像の集合演算とオープニング」
byAkira Asano

PDF
2015年度春学期　画像情報処理　第１４回　逆投影法による再構成
byAkira Asano

PDF
2014年度春学期　画像情報処理　第１４回　逆投影法による再構成 (2014. 7. 23)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第4回　フーリエ変換とサンプリング定理 (2022. 10. 14)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第6回　ベクトルと行列について（講義前配付用） (2022. 10. 28)
byAkira Asano

PDF
2021年度秋学期　画像情報処理　第4回　フーリエ変換とサンプリング定理 (2021. 10. 15)
byAkira Asano

PPTX
CG2013 06
byshiozawa_h

PDF
2021年度秋学期　画像情報処理　第5回　離散フーリエ変換 (2021. 10. 22
byAkira Asano

PDF
2016年度秋学期　画像情報処理　第１０回　画像の集合演算とオープニング (2016. 12. 8)
byAkira Asano

2021年度秋学期　画像情報処理　第11回　逆投影法による再構成 (2021. 12. 3)
byAkira Asano

2020年度秋学期　画像情報処理　第11回　Radon変換と投影定理 (2020. 12. 4)
byAkira Asano

2019年度秋学期　画像情報処理　第12回　逆投影法による再構成 (2019. 12. 20)
byAkira Asano

2016年度秋学期　画像情報処理　第１４回　逆投影法による再構成 (2017. 1. 19)
byAkira Asano

2018年度秋学期　画像情報処理　第１１回　逆投影法による再構成 (2018. 12. 21)
byAkira Asano

2021年度秋学期　画像情報処理　第10回　Radon変換と投影定理 (2021. 11. 19)
byAkira Asano

2020年度秋学期　画像情報処理　第10回　Radon変換と投影定理 (2020. 11. 27)
byAkira Asano

2018年度秋学期　画像情報処理　第１０回　Radon変換と投影定理 (2018. 12. 14)
byAkira Asano

2019年度秋学期　画像情報処理　第11回　radon変換と投影定理 (2019. 12. 13)
byAkira Asano

2013年度春学期　画像情報処理　第１４回「CTスキャナ ― 投影からの画像の再構成/ 逆投影法による再構成」
byAkira Asano

2016年度秋学期　画像情報処理　第１３回　Radon変換と投影定理 (2017. 1. 12))
byAkira Asano

2013年度春学期　画像情報処理　第１０回「マセマティカル・モルフォロジ／画像の集合演算とオープニング」
byAkira Asano

2015年度春学期　画像情報処理　第１４回　逆投影法による再構成
byAkira Asano

2014年度春学期　画像情報処理　第１４回　逆投影法による再構成 (2014. 7. 23)
byAkira Asano

2022年度秋学期　画像情報処理　第4回　フーリエ変換とサンプリング定理 (2022. 10. 14)
byAkira Asano

2022年度秋学期　画像情報処理　第6回　ベクトルと行列について（講義前配付用） (2022. 10. 28)
byAkira Asano

2021年度秋学期　画像情報処理　第4回　フーリエ変換とサンプリング定理 (2021. 10. 15)
byAkira Asano

CG2013 06
byshiozawa_h

2021年度秋学期　画像情報処理　第5回　離散フーリエ変換 (2021. 10. 22
byAkira Asano

2016年度秋学期　画像情報処理　第１０回　画像の集合演算とオープニング (2016. 12. 8)
byAkira Asano


More from Akira Asano

PDF
2022年度秋学期　統計学　第15回　分布についての仮説を検証するー仮説検定（２） (2023. 1. 17)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第15回　測度論ダイジェスト(2) ルベーグ積分 (2023. 1. 19)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第14回　測度論ダイジェスト(1) ルベーグ測度と完全加法性 (2023. 1. 12)
byAkira Asano

PDF
2022年度秋学期　統計学　第14回　分布についての仮説を検証するー仮説検定（１） (2023. 1. 10)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第13回　複素関数論ダイジェスト(2) 孤立特異点と留数 (2022. 12. 22)
byAkira Asano

PDF
2022年度秋学期　統計学　第13回　不確かな測定の不確かさを測る － 不偏分散とt分布 (2022. 12. 20)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第12回　複素関数論ダイジェスト(1) 複素関数・正則関数 (2022. 12. 15)
byAkira Asano

PDF
2022年度秋学期　統計学　第12回　分布の平均を推測する － 区間推定 (2022. 12. 13)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第11回　振動と微分方程式 (2022. 12. 8)
byAkira Asano

PDF
2022年度秋学期　統計学　第１１回　分布の「型」を考える － 確率分布モデルと正規分布 (2022. 12. 6)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第10回　生存時間分布と半減期 (2022. 12. 1)
byAkira Asano

PDF
2022年度秋学期　統計学　第１０回　分布の推測とはー標本調査，度数分布と確率分布 (2022. 11. 29)
byAkira Asano

PDF
2022年度秋学期　統計学　第８回　問題に対する答案の書き方 (2022. 11. 15)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第8回　行列の直交変換と基底画像 (2022. 11. 18)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第8回　2階線形微分方程式（２） (2022. 11. 17)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第7回　主成分分析とKarhunen-Loève変換 (2022. 11. 11)
byAkira Asano

PDF
2022年度秋学期　応用数学（解析）　第7回　2階線形微分方程式（１） (2022. 11. 10)
byAkira Asano

PDF
2022年度秋学期　統計学　第８回　問題に対する答案の書き方（講義前提供用） (2022. 11. 15)
byAkira Asano

PDF
2022年度秋学期　統計学　第7回　データの関係を知る（２）ー 回帰分析 (2022. 11. 8)
byAkira Asano

PDF
2022年度秋学期　画像情報処理　第6回　ベクトルと行列について (2022. 10. 28)
byAkira Asano

2022年度秋学期　統計学　第15回　分布についての仮説を検証するー仮説検定（２） (2023. 1. 17)
byAkira Asano

2022年度秋学期　応用数学（解析）　第15回　測度論ダイジェスト(2) ルベーグ積分 (2023. 1. 19)
byAkira Asano

2022年度秋学期　応用数学（解析）　第14回　測度論ダイジェスト(1) ルベーグ測度と完全加法性 (2023. 1. 12)
byAkira Asano

2022年度秋学期　統計学　第14回　分布についての仮説を検証するー仮説検定（１） (2023. 1. 10)
byAkira Asano

2022年度秋学期　応用数学（解析）　第13回　複素関数論ダイジェスト(2) 孤立特異点と留数 (2022. 12. 22)
byAkira Asano

2022年度秋学期　統計学　第13回　不確かな測定の不確かさを測る － 不偏分散とt分布 (2022. 12. 20)
byAkira Asano

2022年度秋学期　応用数学（解析）　第12回　複素関数論ダイジェスト(1) 複素関数・正則関数 (2022. 12. 15)
byAkira Asano

2022年度秋学期　統計学　第12回　分布の平均を推測する － 区間推定 (2022. 12. 13)
byAkira Asano

2022年度秋学期　応用数学（解析）　第11回　振動と微分方程式 (2022. 12. 8)
byAkira Asano

2022年度秋学期　統計学　第１１回　分布の「型」を考える － 確率分布モデルと正規分布 (2022. 12. 6)
byAkira Asano

2022年度秋学期　応用数学（解析）　第10回　生存時間分布と半減期 (2022. 12. 1)
byAkira Asano

2022年度秋学期　統計学　第１０回　分布の推測とはー標本調査，度数分布と確率分布 (2022. 11. 29)
byAkira Asano

2022年度秋学期　統計学　第８回　問題に対する答案の書き方 (2022. 11. 15)
byAkira Asano

2022年度秋学期　画像情報処理　第8回　行列の直交変換と基底画像 (2022. 11. 18)
byAkira Asano

2022年度秋学期　応用数学（解析）　第8回　2階線形微分方程式（２） (2022. 11. 17)
byAkira Asano

2022年度秋学期　画像情報処理　第7回　主成分分析とKarhunen-Loève変換 (2022. 11. 11)
byAkira Asano

2022年度秋学期　応用数学（解析）　第7回　2階線形微分方程式（１） (2022. 11. 10)
byAkira Asano

2022年度秋学期　統計学　第８回　問題に対する答案の書き方（講義前提供用） (2022. 11. 15)
byAkira Asano

2022年度秋学期　統計学　第7回　データの関係を知る（２）ー 回帰分析 (2022. 11. 8)
byAkira Asano

2022年度秋学期　画像情報処理　第6回　ベクトルと行列について (2022. 10. 28)
byAkira Asano


2022年度秋学期　画像情報処理　第11回　逆投影法による再構成 (2022. 12. 9)

  • 1.
  • 2.
  • 3.
  • 4.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 5.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 6.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 7.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 8.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 9.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 投影切断面定理 3 投影群から２次元関数を再構成する fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 「断面」がすべてそろえば，２次元逆フーリエ変換で２次元関数が再構成できる
  • 10.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない
  • 11.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy
  • 12.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
  • 13.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
  • 14.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
  • 15.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
  • 16.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面
  • 17.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面 有限個の投影では，２次元フーリエ変換を埋め尽くすことはできない
  • 18.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 4 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 ２次元フーリエ変換の「すべての断面」を求めることはできない fx fy ひとつの投影＝ひとつの断面 有限個の投影では，２次元フーリエ変換を埋め尽くすことはできない →補間を行う
  • 19.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フーリエ変換法による再構成の問題点 5 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 fx fy 断面は極座標 周波数空間の誤差は，画像全体にひろがる アーティファクトを生む 補間を行う。が，コンピュータで計算する限りは「離散的」 ２次元フーリエ変換は正方座標 コンピュータの能力が低かった時代は 精密な計算が難しかった →さてどうした？
  • 20.
  • 21.
  • 22.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 x y f(x, y)
  • 23.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は x y f(x, y)
  • 24.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は x y f(x, y)
  • 25.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y)
  • 26.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y)
  • 27.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y) なら，それらの線積分をすべて合計してみれば？
  • 28.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 素朴な再構成 ー 逆投影 7 ２次元関数の任意の点 f(x, y) での値は f(x, y) を通るすべての投影（線積分）が わかれば求められる x y f(x, y) なら，それらの線積分をすべて合計してみれば？ どの線積分にも f(x, y) は含まれているのだから， 合計したら f(x, y) が強調される？
  • 29.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s
  • 30.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s
  • 31.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では
  • 32.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0
  • 33.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり
  • 34.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は
  • 35.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ)
  • 36.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ)
  • 37.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ
  • 38.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ
  • 39.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 逆投影法 8 g(s,θ) x y θ s 軸 s g(s, θ) u 物体 投 影 0 g(0, θ) s この線上では これを半周分足し合わせたのが逆投影 x cos θ + y sin θ − s = 0 s = x cos θ + y sin θ つまり よって投影は g(x cos θ + y sin θ, θ) b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ 復元できているのか？ f(x, y) とどれほど違うのだろうか？
  • 40.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ 逆投影
  • 41.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
  • 42.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
  • 43.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
  • 44.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影
  • 45.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 46.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 47.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 48.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 49.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 9 s = x cos θ + y sin θ b(x, y) = π 0 g(x cos θ + y sin θ, θ)dθ g(s, θ) = ∞ −∞ f(x, y)δ(x cos θ + y sin θ − s)dxdy Radon変換 逆投影 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 50.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 51.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 52.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk]
  • 53.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 三角関数を合成
  • 54.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 三角関数を合成 θ = π − α のときだけ0
  • 55.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているのだろうか？ 10 h(θ)が有限個のθkでしか0にならないとき b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ[h(θ)] = k 1 |h(θk)| δ[θ − θk] (x − x) cos θ + (y − y) sin θ = (x − x)2 + (y − y)2 sin(θ + α), α = cos−1 y−y √ (x−x)2+(y−y)2 = sin−1 x−x √ (x−x)2+(y−y)2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) 三角関数を合成 θ = π − α のときだけ0
  • 56.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 57.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy
  • 58.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
  • 59.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
  • 60.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α))
  • 61.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy b(x, y) = ∞ −∞ f(x , y ) 1 (x − x)2 + (y − y)2 dx dy = f(x, y) ∗ 1 x2 + y2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) よって
  • 62.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元できているといえなくもないが… 11 積分すると1 b(x, y) = π 0 ∞ −∞ f(x , y )δ(x cos θ + y sin θ − (x cos θ + y sin θ))dx dy dθ = ∞ −∞ f(x , y ) π 0 δ((x − x) cos θ + (y − y) sin θ))dθ dx dy b(x, y) = ∞ −∞ f(x , y ) 1 (x − x)2 + (y − y)2 dx dy = f(x, y) ∗ 1 x2 + y2 δ((x − x) cos θ + (y − y) sin θ)) = 1 (x − x)2 + (y − y)2 cos(π) δ(θ − (π − α)) よって コンヴォリューションになっている
  • 63.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元するには 12 b(x, y)= f(x, y) ∗ 1 x2 + y2
  • 64.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2
  • 65.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2
  • 66.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y なので
  • 67.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 復元するには 12 フーリエ変換すると，コンヴォリューション→積 b(x, y)= f(x, y) ∗ 1 x2 + y2 FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 ∴ FT[f(x, y)] = FT[b(x, y)]/FT 1 x2 + y2 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT 1 x2 + y2 = 1 f2 x + f2 y なので
  • 68.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)]
  • 69.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0
  • 70.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 周波数0の成分は
  • 71.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は
  • 72.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は
  • 73.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 全体の平均が0
  • 74.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 全体の平均が0
  • 75.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 全体の平均が0
  • 76.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 全体の平均が0
  • 77.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる 全体の平均が0
  • 78.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 全体の平均が0
  • 79.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 全体の平均が0
  • 80.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 全体の平均が0
  • 81.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず 全体の平均が0
  • 82.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
  • 83.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
  • 84.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも 全体の平均が0
  • 85.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 これでいいのでしょうか？ 13 つまりf(x, y)は FT[f(x, y)] = f2 x + f2 y × FT[b(x, y)] FT[b(x, y)] = FT[f(x, y)] × FT 1 x2 + y2 FT 1 x2 + y2 = 1 f2 x + f2 y fx = fy = 0 FT[f(x, y)] = 0 周波数0の成分は 0 こうなっていることになる おかしい。 吸収率なんだから 0 値は正のはず そもそも fx = fy = 0 で発散している 全体の平均が0
  • 86.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換
  • 87.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 復元
  • 88.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 復元 ２次元逆フーリエ変換
  • 89.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 14 再び投影切断面定理 fx F(fx, fy) fy θ ξ 断面 F(ξcosθ, ξsinθ) ξ Gθ(ξ) 等しい x y θ s s g(s, θ) u 物体 投 影 物体の２次元 フーリエ変換 投影の１次元 フーリエ変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy 復元 ２次元逆フーリエ変換
  • 90.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy
  • 91.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy
  • 92.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ
  • 93.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ
  • 94.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
  • 95.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
  • 96.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy 正方座標の微小面積
  • 97.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
  • 98.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
  • 99.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ Gθ(ξ) = F(ξ cos θ, ξ sin θ) 投影切断面定理より dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
  • 100.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 15 極座標に変換 f(x, y) = ∞ −∞ F(fx, fy) exp(i2π(fxx + fyy))dfxdfy fx = ξ cos θ, fy = ξ sin θ f(x, y) = 2π 0 ∞ 0 F(ξ cos θ, ξ sin θ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ Gθ(ξ) = F(ξ cos θ, ξ sin θ) f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ 投影切断面定理より dfx dfy ξ dξ ξdθ dθ 正方座標の微小面積 極座標の微小面積
  • 101.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
  • 102.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ
  • 103.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
  • 104.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
  • 105.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ
  • 106.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ s = x cos θ + y sin θ
  • 107.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
  • 108.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
  • 109.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ
  • 110.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 16 積分区間を変換 f(x, y) = 2π 0 ∞ 0 Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))ξdξdθ f(x, y) = π 0 ∞ −∞ Gθ(ξ) exp(i2πξ(x cos θ + y sin θ))|ξ|dξdθ f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ s = x cos θ + y sin θ の逆フーリエ変換 |ξ|Gθ(ξ)
  • 111.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ)
  • 112.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
  • 113.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ とおくと，
  • 114.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ f(x, y) = π 0 ĝ(x cos θ + y sin θ, θ)dθ とおくと，
  • 115.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ補正逆投影法 17 f(x, y) = π 0 ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ dθ の逆フーリエ変換 |ξ|Gθ(ξ) ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ f(x, y) = π 0 ĝ(x cos θ + y sin θ, θ)dθ とおくと， 投影を，「周波数空間で |ξ| 倍するフィルタ」を適用してから，逆投影
  • 116.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
  • 117.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ
  • 118.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ある角度 θ での投影を 周波数空間で |ξ| 倍
  • 119.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
  • 120.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
  • 121.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 最初からこれを定義しておけば，フーリエ変換の必要はない コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション
  • 122.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 最初からこれを定義しておけば，フーリエ変換の必要はない コンヴォリューション逆投影法 18 ĝ(s, θ) ≡ ĝ(x cos θ + y sin θ, θ) ≡ ∞ −∞ |ξ|Gθ(ξ) exp(i2πsξ)dξ ĝ(s, θ) = g(s, θ) ∗ FT−1 [|ξ|] ある角度 θ での投影を 周波数空間で |ξ| 倍 実空間では FT−1[|ξ|] とのコンヴォリューション 極座標→直交座標の変換は実空間で行うので， 誤差が画面全体に拡散することはない
  • 123.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c)
  • 124.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ|
  • 125.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax
  • 126.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax
  • 127.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax 高い周波数成分を増幅すると ノイズを強調してしまうので，抑える
  • 128.
    19 2022年度秋学期 画像情報処理 ／関西大学総合情報学部 浅野 晃 フィルタ関数 19 ξ H(ξ) ξmax – ξmax ξ H(ξ) ξ H(ξ) ξmax – ξmax (a) (b) (c) |ξ| H(ξ) = |ξ|rect ξ 2ξmax H(ξ) = |ξ|sinc ξ 2ξmax rect ξ 2ξmax 高い周波数成分を増幅すると ノイズを強調してしまうので，抑える ※現代のCTスキャナでは， 初期状態の物体から計算で投影を求める→実際の投影と比較して，物体を修正する という操作を繰り返すことで，実際の物体に近づけていく，という方法（逐次近似法）も 用いられています
