Texture and Structure of Soils. Texture is related to the size of soils grains. Structure to their aggregation.

1. L’acqua nei suoli e nel sottosuolo
Tessitura e struttura
Riccardo Rigon
JayStrattonNoller,NekiaatSpringbrook,2009

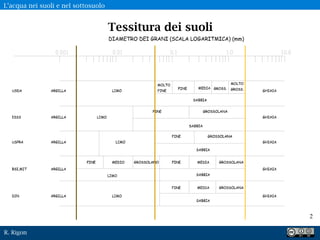

2. R. Rigon
Tessitura dei suoli
2
L’acqua nei suoli e nel sottosuolo

3. L’acqua nei suoli e nel sottosuolo
Giacomo Sartori
3

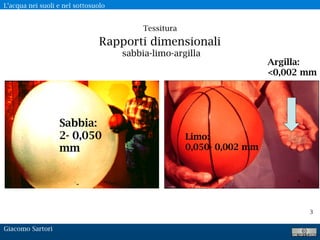

Sabbia:
2- 0,050
mm
Limo:
0,050- 0,002 mm
Argilla:
<0,002 mm
Tessitura
Rapporti dimensionali
sabbia-limo-argilla

4. L’acqua nei suoli e nel sottosuolo
Giacomo Sartori
4

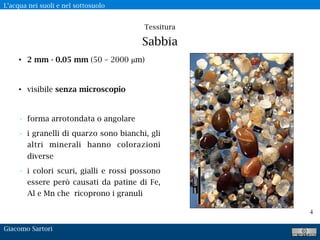

Tessitura
Sabbia
• 2 mm - 0.05 mm (50 – 2000 μm)
• visibile senza microscopio
• forma arrotondata o angolare
• i granelli di quarzo sono bianchi, gli
altri minerali hanno colorazioni
diverse
• i colori scuri, gialli e rossi possono
essere però causati da patine di Fe,
Al e Mn che ricoprono i granuli

5. L’acqua nei suoli e nel sottosuolo
Giacomo Sartori
5

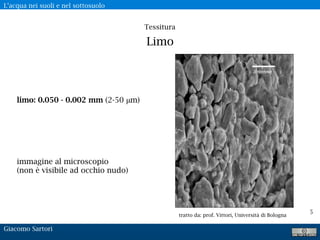

limo: 0.050 - 0.002 mm (2-50 μm)
immagine al microscopio
(non è visibile ad occhio nudo)
tratto da: prof. Vittori, Università di Bologna
Tessitura
Limo

6. L’acqua nei suoli e nel sottosuolo
Giacomo Sartori
6

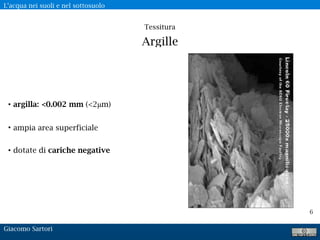

• argilla: <0.002 mm (<2μm)
• ampia area superficiale
• dotate di cariche negative
Tessitura
Argille

7. L’acqua nei suoli e nel sottosuolo
Giacomo Sartori
7

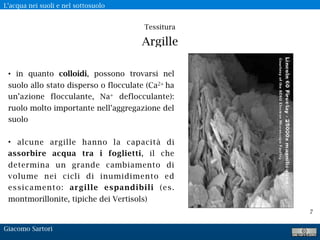

• in quanto colloidi, possono trovarsi nel
suolo allo stato disperso o flocculate (Ca2+ ha
un’azione flocculante, Na+ deflocculante):
ruolo molto importante nell’aggregazione del
suolo
• alcune argille hanno la capacità di
assorbire acqua tra i foglietti, il che
determina un grande cambiamento di
volume nei cicli di inumidimento ed
essicamento: argille espandibili (es.
montmorillonite, tipiche dei Vertisols)
Tessitura
Argille

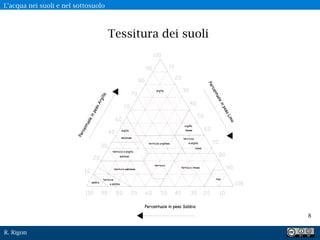

8. R. Rigon
Tessitura dei suoli
8
L’acqua nei suoli e nel sottosuolo

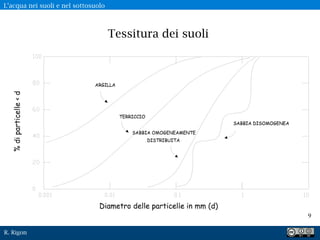

9. R. Rigon
Tessitura dei suoli
9
L’acqua nei suoli e nel sottosuolo

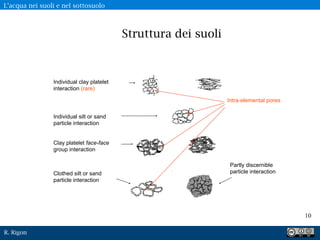

10. R. Rigon
Individual clay platelet
interaction (rare)
Individual silt or sand
particle interaction
Clay platelet face-face
group interaction
Clothed silt or sand
particle interaction
Partly discernible
particle interaction
Intra-elemental pores
10
Struttura dei suoli
L’acqua nei suoli e nel sottosuolo

11. R. Rigon
Regular
aggregations
Connectors
Connectors
Irregular
aggregations
Interweaving
bunches
Granular
matrix
Clay
matrix
Intra-assemblage
pores
Inter-assemblage pores
11
Struttura dei suoli
L’acqua nei suoli e nel sottosuolo

12. R. Rigon
Volume rappresentativo elementare
12
Poriestrutturaetessituradeisuoli
L’acqua nei suoli e nel sottosuolo

13. R. Rigon
13

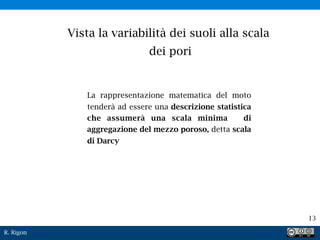

Vista la variabilità dei suoli alla scala
dei pori
La rappresentazione matematica del moto
tenderà ad essere una descrizione statistica
che assumerà una scala minima di
aggregazione del mezzo poroso, detta scala
di Darcy
