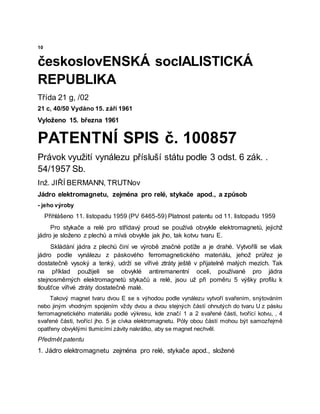

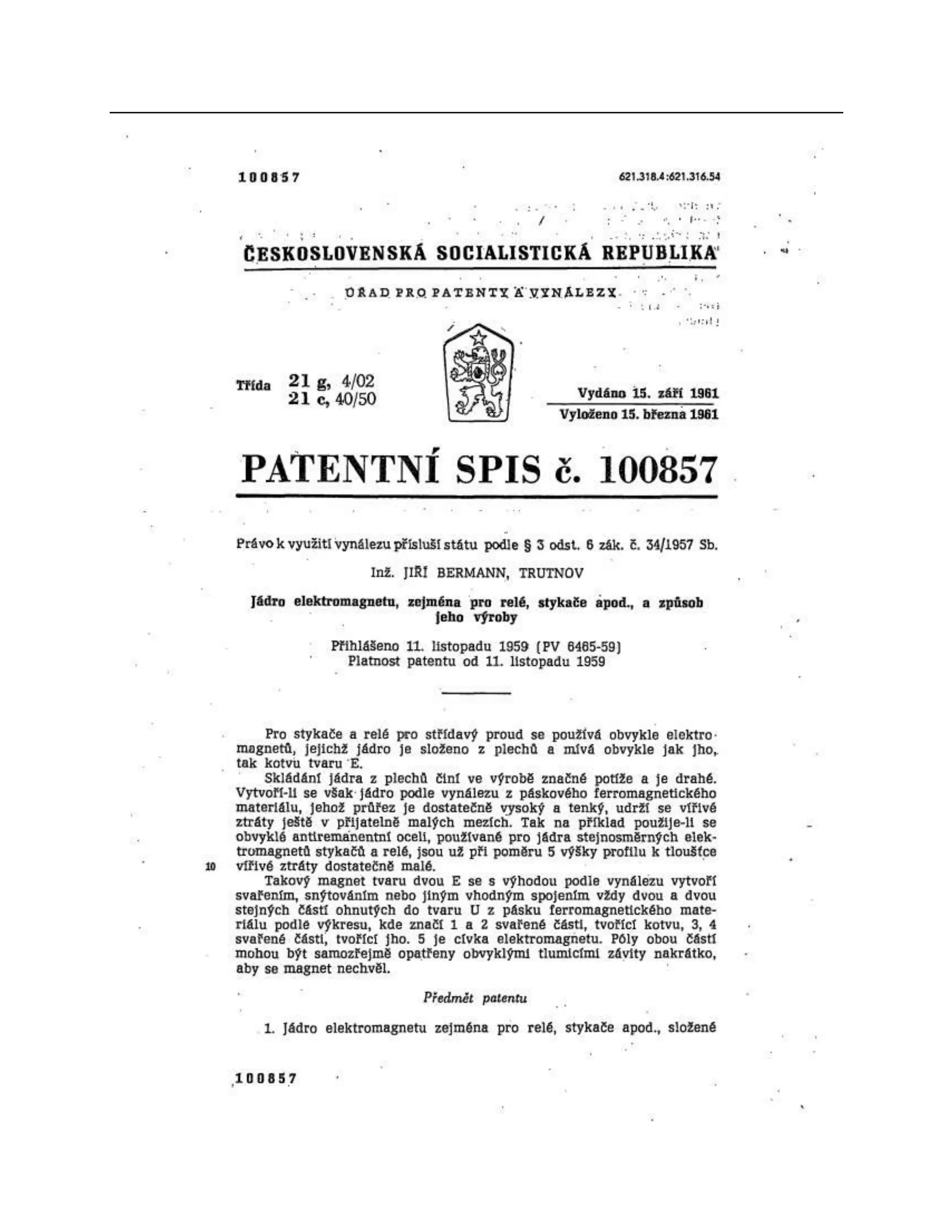

českoslovENSKÁ socIALISTICKÁ
REPUBLIKA
Třída 21 g, /02
21 c, 40/50 Vydáno 15. září 1961
Vyloženo 15. března 1961
PATENTNÍ SPIS č. 100857
Právok využití vynálezu přísluší státu podle 3 odst. 6 zák. .
54/1957 Sb.
Inž. JIŘÍ BERMANN, TRUTNov
Jádro elektromagnetu, zejména pro relé, stykače apod., a způsob
- jeho výroby
Přihlášeno 11. listopadu 1959 (PV 6465-59) Platnost patentu od 11. listopadu 1959
Pro stykače a relé pro střídavý proud se používá obvykle elektromagnetů, jejichž
jádro je složeno z plechů a mívá obvykle jak jho, tak kotvu tvaru E.
Skládání jádra z plechů činí ve výrobě značné potíže a je drahé. Vytvoříli se však
jádro podle vynálezu z páskového ferromagnetického materiálu, jehož průřez je
dostatečně vysoký a tenký, udrží se vířivé ztráty ještě v přijatelně malých mezích. Tak
na příklad použijeli se obvyklé antiremanentní oceli, používané pro jádra
stejnosměrných elektromagnetů stykačů a relé, jsou už při poměru 5 výšky profilu k
tloušťce vířivé ztráty dostatečně malé.
Takový magnet tvaru dvou E se s výhodou podle vynálezu vytvoří svařením, snýtováním
nebo jiným vhodným spojením vždy dvou a dvou stejných částí ohnutých do tvaru U z pásku

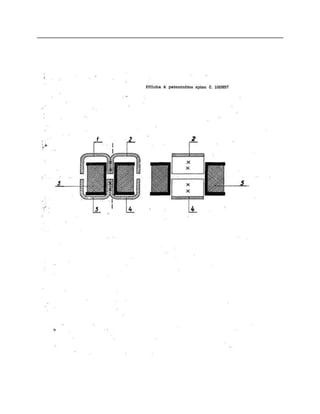

ferromagnetického materiálu podlé výkresu, kde značí 1 a 2 svařené části, tvořící kotvu, , 4
svařené části, tvořící jho. 5 je cívka elektromagnetu. Póly obou částí mohou být samozřejmě
opatřeny obvyklými tlumicími závity nakrátko, aby se magnet nechvěl.
Předmět patentu
1. Jádro elektromagnetu zejména pro relé, stykače apod., složené

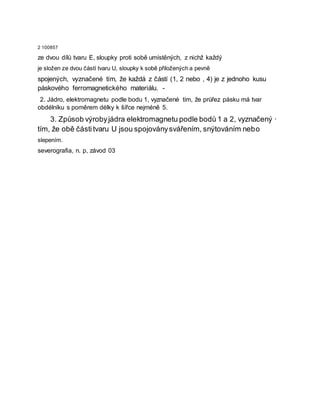

4. 2 100857
ze dvou dílů tvaru E, sloupky proti sobě umístěných, z nichž každý
je složen ze dvou částí tvaru U, sloupky k sobě přiložených a pevně
spojených, vyznačené tím, že každá z částí (1, 2 nebo , 4) je z jednoho kusu
páskového ferromagnetického materiálu. -
2. Jádro, elektromagnetu podle bodu 1, vyznačené tím, že průřez pásku má tvar
obdélníku s poměrem délky k šířce nejméně 5.
3. Způsob výrobyjádra elektromagnetu podle bodů 1 a 2, vyznačený ·
tím, že obě částitvaru U jsou spojoványsvářením, snýtováním nebo
slepením.
severografia, n. p, závod 03

6. Příloha k patentnímu spisu č. 100857
X
