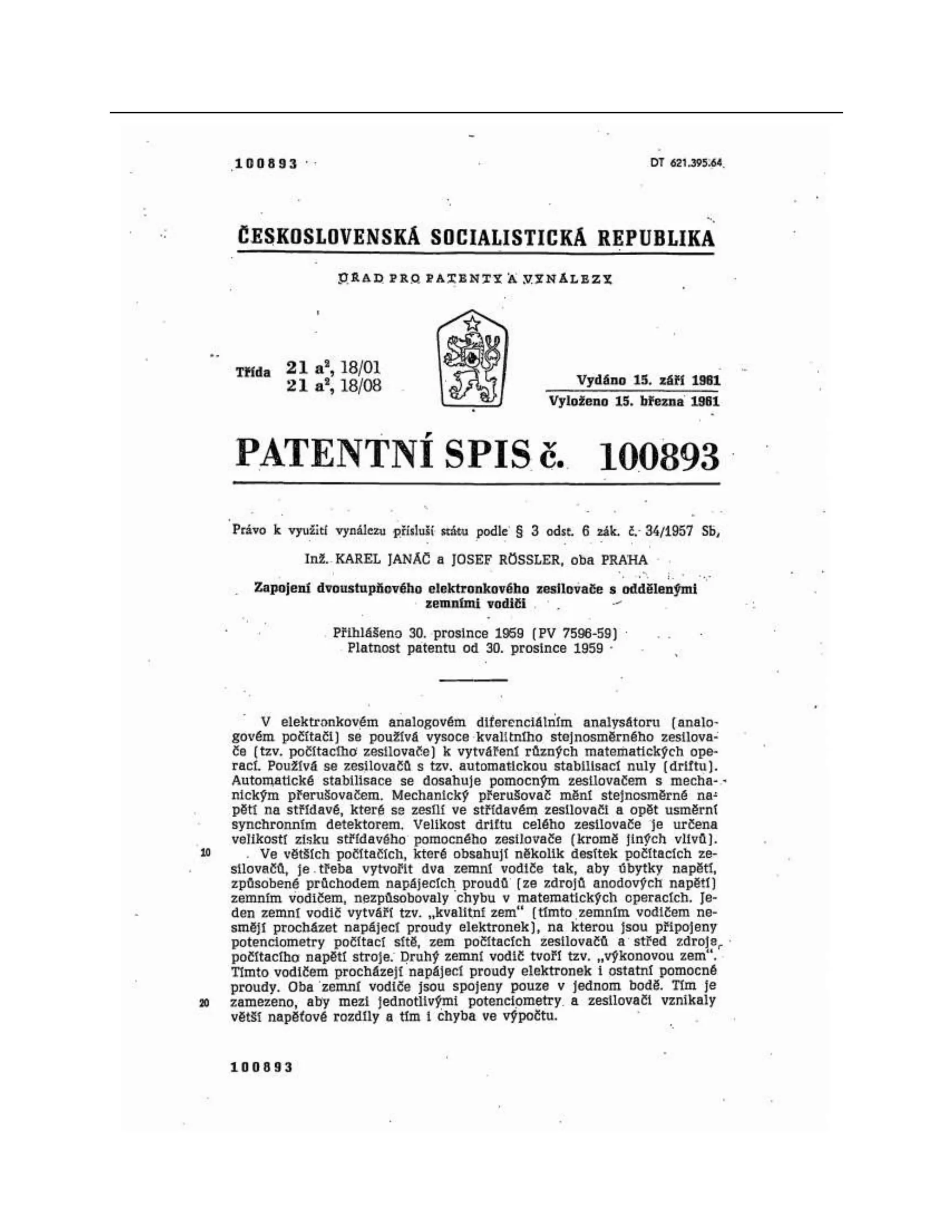

2. ČESKOSLOVENSKÁ SOCIALISTICKÁ
REPUBLIKA
gŘAD P R o P AT ENTY A vy NÁLEzx
Třída 21 a, 18/01
21 a, 18/08 vydáno 15. září 1961
Vyloženo 15. března 1961
PATENTNÍ SPIS č.
100893
využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb,
Inž. KAREL JANÁČ a JOSEF RÖSSLER, oba PRAHA . .
zapojení dvoustupňového elektronkového zesilovače s oddělenými
zemními vodiči · · -
. Přihlášeno 30. prosince 1959 (PV 7596-59) .
Platnost patentu od 30. prosince 1959 ·
V elektronkovém analogovém diferenciálním analysátoru (analogovém počítači) se
používá vysoce kvalitního stejnosměrného zesilovače (tzv. počítacího zesilovače) k
vytváření různých matematických operací. Používá se zesilovačů s tzv. automatickou
stabilisací nuly (driftu). Automatické stabilisace se dosahuje pomocným zesilovačem s
mecha-nickým přerušovačem. Mechanický přerušovač mění stejnosměrné napětí na
střídavé, které se zesílí ve střídavém zesilovači a opět usměrní synchronním
detektorem. Velikost driftu celého zesilovače je určena velikostí zisku střídavého
pomocného zesilovače (kromě jiných vlivů. 10 . Ve větších počítačích, které obsahují
několik desítek počítacích zesilovačů, je třeba vytvořit dva zemní vodiče tak, aby úbytky
napětí, způsobené průchodem napájecích proudů (ze zdrojů anodových napětí)
zemním vodičem, nezpůsobovaly chybu v matematických operacích. Jeden zemní
vodič vytváří tzv. „kvalitní zem(tímto zemním vodičem nesmějí procházet napájecí
proudy elektronek, na kterou jsou připojeny potenciometry počítací sítě, zem počítacích
zesilovačů a střed zdrojeç : počítacího napětí stroje. Druhý zemní vodič tvoří tzv.
„výkonovou zem. Tímto vodičem procházejí napájecí proudy elektronek i ostatní
3. pomocné proudy. Oba zemní vodiče jsou spojeny pouze v jednom bodě. Tím je 20
zamezeno, aby mezi jednotlivými potenciometry, a zesilovači vznikaly
větší napěťové rozdíly a tím i chyba ve výpočtu. -
4.
5. 30
2 100893
Doposud se zapojovaly střídavé pomocné zesilovače tak, že katodové odpory elektronek
se připojovaly na výkonovou zem a blokovací
kondenzátory na kvalitní zem. Toto uspořádání má oproti novému ře
šení nevýhodu menšího zisku střídavého zesilovače.
Zapojení podle vynálezu umožňuje dosáhnout většího zisku při vel- . mi nepatrných
nákladech.
Podstatou vynálezu je zapojení dvoustupňového elektronkového zesilovače s
oddělenými zemními vodiči, z nichž jedním neprocházejí anodové proudy elektronek, -
vyznačené tím, že mezi zemní vodič, kterým neprocházejí anodové proudy elektronek a
kondenzátory připojené k obvodům katod, je zapojena impedance, na které vzniká
kladná zpět
ná vazba.
Příklady zapojení jsou znázorněny na připojeném výkresu, kde obr. 1 ukazuje zapojení
dvoustupňového pomocného střídavého zesilovače s dvěma katodovými odpory Rk a obr. 2
zapojení s jedním společným katodovým odporem. Na obr. 1 je zapojení, kde blokovací
kondenzátory Ck, jedním koncem připojené na katody elektronek, jsou druhými konci spojeny a
přivedeny přes zpětnovazební odpor Rv, na kterém vzniká
kladná vazba na kvalitní zem, zatím co katodové odpory Rk, na kterých
vzniká předpětí a kterými procházejí anodové proudy elektronek, jsou připojeny na výkonovou
zem. Zapojení dvoustupňového zesilovače na obr. 2 má společný katodový odpor R k pro obě
elektronky, připojený na výkonovou zem, a blokovací kondenzátor Ck je připojen jedním
koncem na katody a druhým přes zpětnovazební odpor Rv, na kterém vzniká kladná vazba na
kvalitní zem.
Dosavadní stav nutil k dosažení potřebného zisku v pomocném střídavém
zesilovači používat u kvalitních počítacích zesilovačů dvou pentod nebo jedné pentody
a jedné triody. .
Zapojení podle vynálezu umožňuje dosáhnouti zisku 1,5 až 2,5krát většího při koeficientu
kladné vazby okolo ,5, který zaručuje dostatečnou stabilitu. zapojení a umožňuje konstruovat
zesilovač s jednou dvo-
jitou triodou i při velkých nárocích na zisk střídavého zesilovače.
Předmět patentu :
Zapojení dvoustupňového elektronkového zesilovače s oddělenými zemními vodiči, z nichž
jedním neprocházejí anodové proudy elektro nek, vyznačené tím, že mezi zemní vodič, kterým
neprocházejí anodové
6. - proudy elektronek a kondenzátory připojené k obvodům katod, je za
pojena impedance, na které vzniká kladná zpětná vazba.
Severografia, n. p, závod 03
