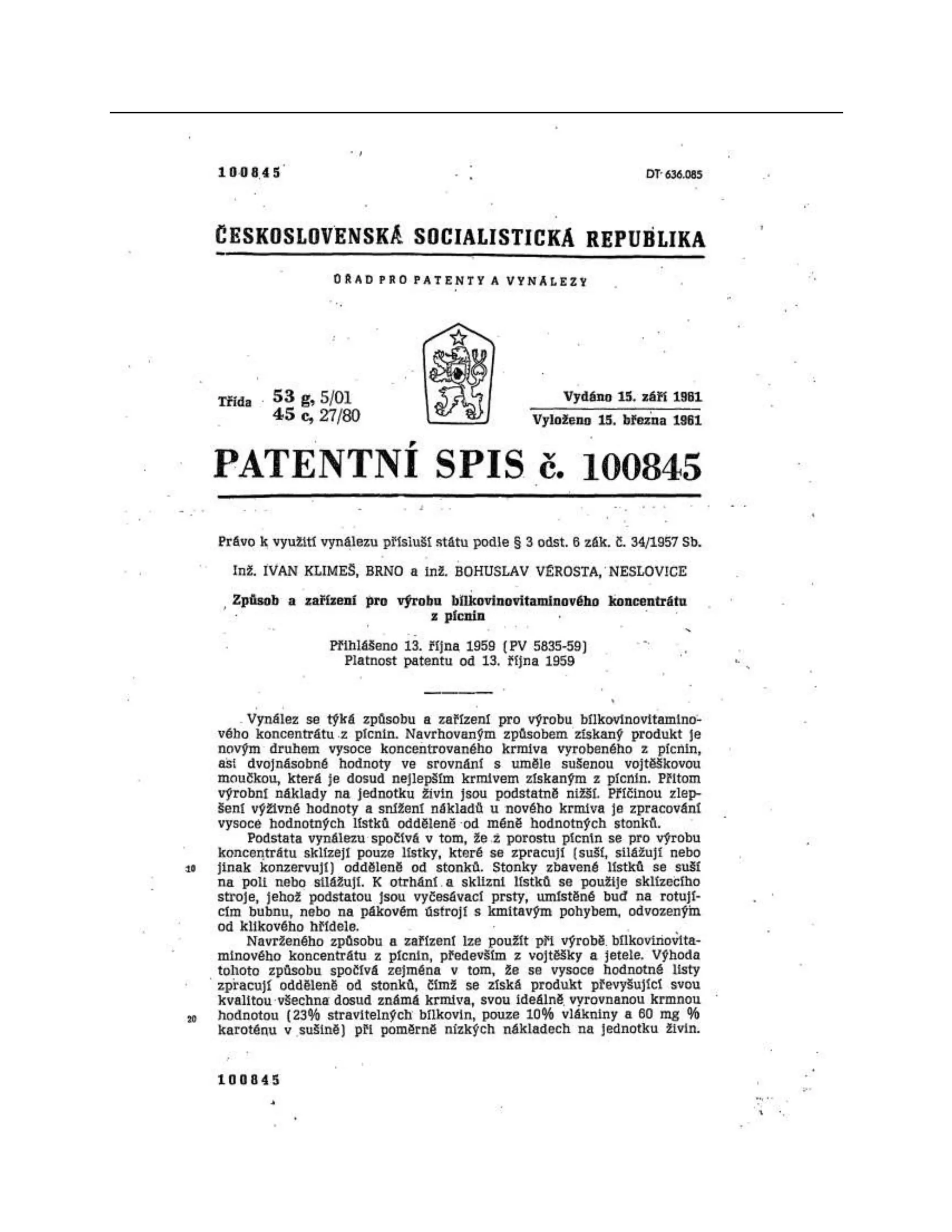

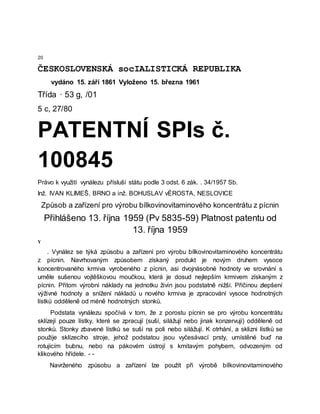

ČESKOSLOVENSKÁ socIALISTICKÁ REPUBLIKA
vydáno 15. září 1861 Vyloženo 15. března 1961
Třída · 53 g, /01
5 c, 27/80
PATENTNÍ SPIs č.
100845
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
Inž. IVAN KLIMEŠ, BRNO a inž. BOHUSLAV vÉROSTA, NESLOVICE
Způsob a zařízení pro výrobu bílkovinovitaminového koncentrátu z pícnin
Přihlášeno 13. října 1959 (Pv 5835-59) Platnost patentu od
13. října 1959
Y
. Vynález se týká způsobu a zařízení pro výrobu bílkovinovitaminového koncentrátu
z pícnin. Navrhovaným způsobem získaný produkt je novým druhem vysoce
koncentrovaného krmiva vyrobeného z pícnin, asi dvojnásobné hodnoty ve srovnání s
uměle sušenou vojtěškovou moučkou, která je dosud nejlepším krmivem získaným z
pícnin. Přitom výrobní náklady na jednotku živin jsou podstatně nižší. Příčinou zlepšení
výživné hodnoty a snížení nákladů u nového krmiva je zpracování vysoce hodnotných
lístků odděleně od méně hodnotných stonků.
Podstata vynálezu spočívá v tom, že z porostu pícnin se pro výrobu koncentrátu
sklízejí pouze lístky, které se zpracují (suší, silážují nebo jinak konzervují) odděleně od
stonků. Stonky zbavené lístků se suší na poli nebo silážují. K otrhání, a sklizni lístků se
použije sklízecího stroje, jehož podstatou jsou vyčesávací prsty, umístěné buď na
rotujícím bubnu, nebo na pákovém ústrojí s kmitavým pohybem, odvozeným od
klikového hřídele. - -
Navrženého způsobu a zařízení lze použít při výrobě bílkovinovitaminového

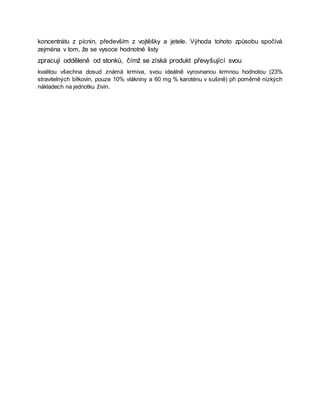

3. koncentrátu z pícnin, především z vojtěšky a jetele. Výhoda tohoto způsobu spočívá
zejména v tom, že se vysoce hodnotné listy
zpracují odděleně od stonků, čímž se získá produkt převyšující svou
kvalitou všechna dosud známá krmiva, svou ideálně vyrovnanou krmnou hodnotou (23%
stravitelných bílkovin, pouze 10% vlákniny a 60 mg % karoténu v sušině) při poměrně nízkých
nákladech na jednotku živin.
4.
5. 50

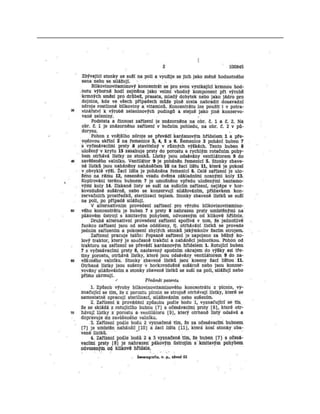

2 100845
Zbývající stonky se suší na poli a využije se jich jako méně hodnotného sena
nebo se silážují. " - -
Bílkovinovitaminový koncentrát se pro svou vynikající krmnou hod
.notu výborně hodí zejména jako velmi vhodný komponent při výrobě krmných směsí
pro drůbež, prasata, mladý dobytek nebo jako jádro pro
dojnice, kde ve všech případech může plně zcela nahradit dosavadní zdroje rostlinné
bílkoviny a vitaminů. Koncentrátu lze použít i v potravinářství k výrobě zeleninových
pudingů a stejně jako jiné konzervované zeleniny.

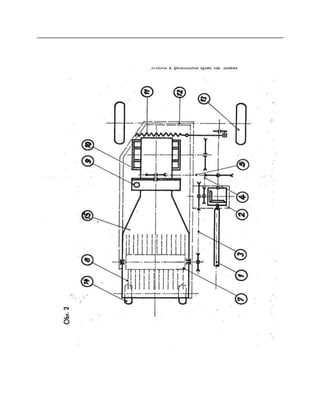

Podstata a činnost zařízení je znázorněna na obr. . 1 a č. 2. Na obr. . 1 je
znázorněno zařízení v bočním pohledu, na obr. . 2 v půdorysu. -
Pohon z vnějšího zdroje se převádí kardanovým hřídelem 1 a převodovou skříní 2
na řemenice 3, 4, 5 a 6. Remenice 3 pohání buben 7 s vyčesávacími prsty 8 stavitelný v
různých výškách. Tento buben 8 uložený v krytu 15 zasahuje prsty do porostu a
rychlým rotačním pohybem otrhává lístky ze stonků. Lístky jsou odsávány ventilátorem
9 do zavěšeného valníku. Ventilátor 9 je poháněn řemenicí . Stonky zbavené lístků jsou
naháněny naháněčem 10 na žací lištu 11, která je pokosí v obvyklé výši. Žací lišta je
poháněna řemenicí . Celé zařízení je uloženo na rámu 12, neseném vzadu dvěma
základními nosnými koly 13. Kopírování terénu bubnem 7 je umožněno vpředu
uloženými bantamovými koly 14. Získané listy se suší na sušicím zařízení, nejlépe v
horkovzdušné sušárně, nebo se konzervují silážováním, přídavkem konzervačních
prostředků, sterilizací teplem. Stonky zbavené lístků se suší na poli, po případě silážují.
V alternativním provedení zařízení pro výrobu bílkovinovitaminového koncentrátu je
buben 7 s prsty 8 nahrazen prsty umístěnými na pákovém ústrojí s kmitavým pohybem,
odvozeným od klikové hřídele. Druhé alternativní provedení zařízení spočívá v tom, že
jednotlivé funkce zařízení jsou od sebe odděleny, tj. otrhávání lístků se provede jedním
zařízením a pokosení zbylých stonků jakýmkoliv žacím strojem. Zařízení pracuje takto:
Popsané zařízení je zapojeno za běžný kolový traktor, který je současně trakční a
naháněcí jednotkou. Pohon od traktoru na zařízení se převádí kardanovým hřídelem 1.
Rotující buben 7 s vyčesávacími prsty , nastavený spodním okrajem do výšky asi
třetiny, porostu, otrhává lístky, které jsou odsávány ventilátorem 9 do zavěšeného
valníku. Stonky zbavené lístků jsou koseny žací lištou 11. Otrhané lístky jsou sušeny v
horkovzdušné sušárně nebo jsou konzervovány silážováním a stonky zbavené lístků se
suší na poli, silážují nebo přímo zkrmují.
Předmět patentu 1. Způsob výroby bílkovinovitaminového koncentrátu z pícnin,

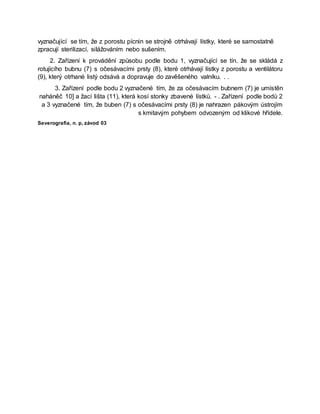

6. vyznačující se tím, že z porostu pícnin se strojně otrhávají lístky, které se samostatně
zpracují sterilizací, silážováním nebo sušením.
2. Zařízení k provádění způsobu podle bodu 1, vyznačující se tín. že se skládá z
rotujícího bubnu (7) s očesávacími prsty (8), které otrhávají lístky z porostu a ventilátoru
(9), který otrhané listý odsává a dopravuje do zavěšeného valníku. . .
3. Zařízení podle bodu 2 vyznačené tím, že za očesávacím bubnem (7) je umístěn
naháněč 10] a žací lišta (11), která kosí stonky zbavené lístků. - . Zařízení podle bodů 2
a 3 vyznačené tím, že buben (7) s očesávacími prsty (8) je nahrazen pákovým ústrojím
s kmitavým pohybem odvozeným od klikové hřídele.
Severografia, n. p, závod 03
