2014/3/7 JAZUG(Japan WindowsAzure User Group)札幌 第1回JAZUG 札幌スタート!＆Azure 日本Geoオープンマジデシタ記念勉強 Open Compute Project から物理サーバーの構成、SOSP paper からサービスのアーキテクチャを読み。Windows Azureとは何なのかをもう一度振り返ってみましょう。

1. kyrt @takekazuomi
1

2. ふりかえり Windows Azure
2014/3/6 1.0.0
kyrt Takekazu Omi
takekazu.omi@kyrt.in
@takekazuomi

3. ふりかえり Windows Azure
Japan Geo も開設した、Windows Azure
今が“ふりかえり”のいい時期です。
今一度、最初の疑問にもどって、Windows Azureを捉え直してみましょう
2014/2/26
kyrt @takekazuomi
3

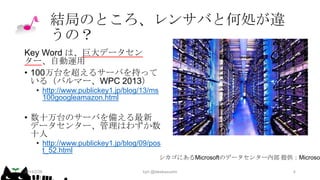

4. 結局のところ、レンサバと何処が違
うの？
Key Word は、巨大データセン
ター、自動運用
• 100万台を超えるサーバを持って
いる（バルマー、WPC 2013）
• http://www.publickey1.jp/blog/13/ms
100googleamazon.html
• 数十万台のサーバを備える最新
データセンター、管理はわずか数
十人
• http://www.publickey1.jp/blog/09/pos
t_52.html
シカゴにあるMicrosoftのデータセンター内部 提供：Microsof
2014/2/26
kyrt @takekazuomi
4

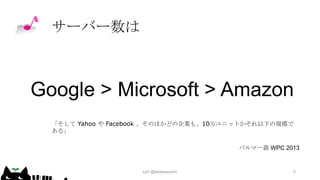

5. サーバー数は
Google > Microsoft > Amazon
「そして Yahoo や Facebook 、そのほかどの企業も、10万ユニットかそれ以下の規模で
ある」
バルマー談 WPC 2013
kyrt @takekazuomi
5

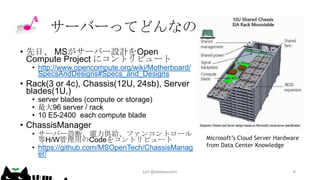

6. サーバーってどんなの？
• 先日、 MSがサーバー設計をOpen
Compute Project にコントリビュート
• http://www.opencompute.org/wiki/Motherboard/
SpecsAndDesigns#Specs_and_Designs
• Rack(3 or 4c), Chassis(12U, 24sb), Server
blades(1U,)
• server blades (compute or storage)
• 最大96 server / rack
• 10 E5-2400 each compute blade
• ChassisManager
• サーバー診断、電力供給、ファンコントロール
等H/W管理用のCodeをコントリビュート
• https://github.com/MSOpenTech/ChassisManag
er/
kyrt @takekazuomi
Microsoft’s Cloud Server Hardware
from Data Center Knowledge
6

7. The Fabric Controller (FC) – 自動運用
• cloud operating system の “kernel”
• datacenter hardware の管理
• Windows Azure service の管理
• 4つの主な役割
• Datacenter リソースの確保
• Datacenter リソースの
調達
• Service lifecycle の管理
• Service health の管理
SQL
Server
Word
Server
SQL
Azure
Datacenter
Windows Azure Internals AZR302 - Mark Russinovich
• FCは、Infrastructureをcodeで制御ために仕組み
• Infrastructures as Code !
Exchange
Online

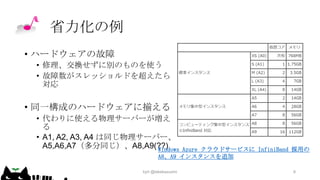

8. 省力化の例
• ハードウェアの故障
• 修理、交換せずに別のものを使う
• 故障数がスレッショルドを超えたら
対応
• 同一構成のハードウェアに揃える
• 代わりに使える物理サーバーが増え
る
• A1, A2, A3, A4 は同じ物理サーバー、
A5,A6,A7（多分同じ）、A8,A9(??)
Windows
Azure クラウドサービスに InfiniBand 採用の
A8、A9 インスタンスを追加
kyrt @takekazuomi
8

9. InfrastructureをCode
で・・・・
InfrastructureがCodeで制御できるようになると、世界が変わります
kyrt @takekazuomi
9

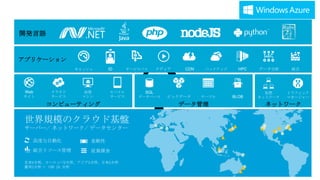

10. 開発言語
アプリケーション
キャッシュ
Web
サイト
クラウド
サービス
ID
仮想
マシン
モバイル
サービス
コンピューティング
？
サービスバス
メディア
CDN
バックアップ
HPC
SQL
データベース
ビックデータ
テーブル
データ管理
BLOB
データ分析
仮想
ネットワーク
統合
トラフィック
マネージャー
ネットワーク
世界規模のクラウド基盤
サーバー/ ネットワーク/ データセンター
高度な自動化
柔軟性
統合リソース管理
従量課金
北米4カ所、ヨーロッパ2カ所、アジア2カ所、日本2カ所
豪州2カ所 + CDN 24 カ所
2014/2/26
kyrt @takekazuomi
10

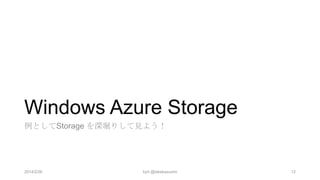

11. Windows Azure Storage
例としてStorage を深堀りして見よう！
2014/2/26
kyrt @takekazuomi
12

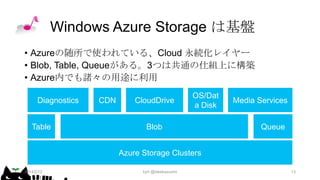

12. Windows Azure Storage は基盤
• Azureの随所で使われている、Cloud 永続化レイヤー
• Blob, Table, Queueがある。3つは共通の仕組上に構築
• Azure内でも諸々の用途に利用
Diagnostics
Table
CDN
CloudDrive
OS/Dat
a Disk
Blob
Media Services
Queue
Azure Storage Clusters
2014/2/12
kyrt @takekazuomi
13

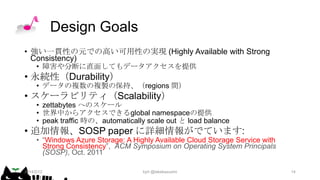

13. Design Goals
• 強い一貫性の元での高い可用性の実現 (Highly Available with Strong
Consistency)
• 障害や分断に直面してもデータアクセスを提供
• 永続性（Durability）
• データの複数の複製の保持、（regions 間）
• スケーラビリティ（Scalability）
• zettabytes へのスケール
• 世界中からアクセスできるglobal namespaceの提供
• peak traffic 時の、automatically scale out と load balance
• 追加情報、SOSP paper に詳細情報がでています:
• “Windows Azure Storage: A Highly Available Cloud Storage Service with
Strong Consistency”, ACM Symposium on Operating System Principals
(SOSP), Oct. 2011
2014/2/12
kyrt @takekazuomi
14

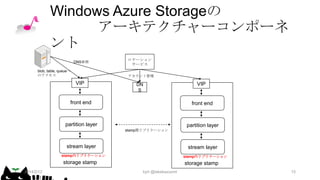

14. Windows Azure Storageの
アーキテクチャーコンポーネ
ント
DNS参照
blob, table, queueへ
のアクセス
ロケーション
サービス
アカウント管理
VIP
DN
S
front end
VIP
front end
partition layer
s
partition layer
s
stamp間リプリケーション
stream layer
stream layer
stamp内リプリケーション
stamp内リプリケーション
storage stamp
2014/2/12
storage stamp
kyrt @takekazuomi
15

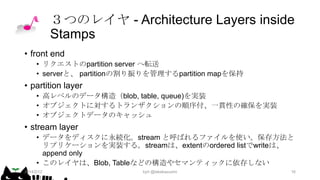

15. ３つのレイヤ - Architecture Layers inside
Stamps
• front end
• リクエストのpartition server へ転送
• serverと、 partitionの割り振りを管理するpartition mapを保持
• partition layer
• 高レベルのデータ構造（blob, table, queue)を実装
• オブジェクトに対するトランザクションの順序付、一貫性の確保を実装
• オブジェクトデータのキャッシュ
• stream layer
• データをディスクに永続化。stream と呼ばれるファイルを使い。保存方法と
リプリケーションを実装する。streamは、extentのordered listでwriteは、
append only
• このレイヤは、Blob, Tableなどの構造やセマンティックに依存しない
2014/2/12
kyrt @takekazuomi
16

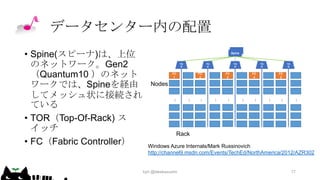

16. データセンター内の配置
• Spine(スピーナ)は、上位
のネットワーク。Gen2
（Quantum10 ）のネット
ワークでは、Spineを経由
してメッシュ状に接続され
ている
• TOR（Top-Of-Rack) ス
イッチ
• FC（Fabric Controller）
Spine
TO
R
TO
R
TO
R
TO
R
TO
R
Windows Azure Internals/Mark Russinovich
http://channel9.msdn.com/Events/TechEd/NorthAmerica/2012/AZR302
kyrt @takekazuomi
17

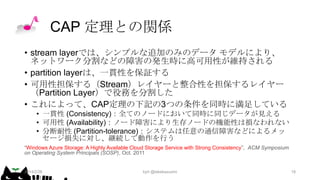

17. CAP 定理との関係
• stream layerでは、シンプルな追加のみのデータ モデルにより、
ネットワーク分割などの障害の発生時に高可用性が維持される
• partition layerは、一貫性を保証する
• 可用性担保する（Stream）レイヤーと整合性を担保するレイヤー
（Partition Layer）で役務を分割した
• これによって、CAP定理の下記の3つの条件を同時に満足している
• 一貫性 (Consistency)：全てのノードにおいて同時に同じデータが見える
• 可用性 (Availability)：ノード障害により生存ノードの機能性は損なわれない
• 分断耐性 (Partition-tolerance)：システムは任意の通信障害などによるメッ
セージ損失に対し、継続して動作を行う
“Windows Azure Storage: A Highly Available Cloud Storage Service with Strong Consistency”, ACM Symposium
on Operating System Principals (SOSP), Oct. 2011
2014/2/26
kyrt @takekazuomi
18

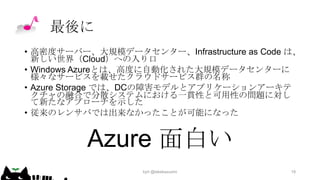

18. 最後に
• 高密度サーバー、大規模データセンター、Infrastructure as Code は、
新しい世界（Cloud）への入り口
• Windows Azureとは、高度に自動化された大規模データセンターに
様々なサービスを載せたクラウドサービス群の名称
• Azure Storage では、DCの障害モデルとアプリケーションアーキテ
クチャの融合で分散システムにおける一貫性と可用性の問題に対し
て新たなアプローチを示した
• 従来のレンサバでは出来なかったことが可能になった
Azure 面白い
kyrt @takekazuomi
19

19. Appendix
2014/2/26
kyrt @takekazuomi
20

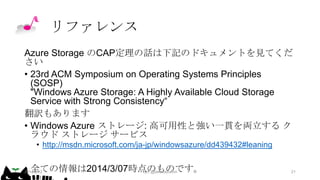

20. リファレンス
Azure Storage のCAP定理の話は下記のドキュメントを見てくだ
さい
• 23rd ACM Symposium on Operating Systems Principles
(SOSP)
"Windows Azure Storage: A Highly Available Cloud Storage
Service with Strong Consistency“
翻訳もあります
• Windows Azure ストレージ: 高可用性と強い一貫を両立する ク
ラウド ストレージ サービス
• http://msdn.microsoft.com/ja-jp/windowsazure/dd439432#leaning
• 全ての情報は2014/3/07時点のものです。
