今こそ知りたい！Microsoft Azureの基礎

2021年6月3日開催無料セミナー「今こそ知りたい！Microsoft Azureの基礎」セミナー資料です

Education◦
Download as PDF, PPTX
今こそ知りたい Microsoft Azureの基礎 トレノケート株式会社 横山 哲也 2021年6月3日(木)

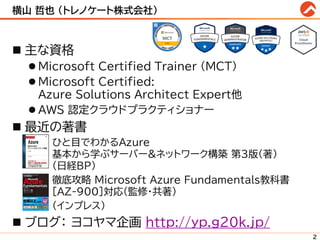

横山 哲也 (トレノケート株式会社) ◼ 主な資格 ⚫ Microsoft Certified Trainer (MCT) ⚫ Microsoft Certified: Azure Solutions Architect Expert他 ⚫ AWS 認定クラウドプラクティショナー ◼ 最近の著書 • ひと目でわかるAzure 基本から学ぶサーバー&ネットワーク構築 第3版(著) (日経BP) • 徹底攻略 Microsoft Azure Fundamentals教科書 [AZ-900]対応(監修・共著) • (インプレス) ◼ ブログ： ヨコヤマ企画 http://yp.g20k.jp/ 2

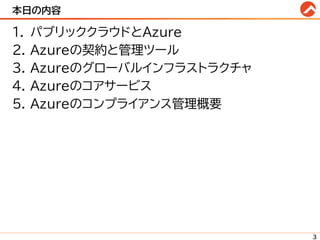

本日の内容 1. パブリッククラウドとAzure 2. Azureの契約と管理ツール 3. Azureのグローバルインフラストラクチャ 4. Azureのコアサービス 5. Azureのコンプライアンス管理概要 3

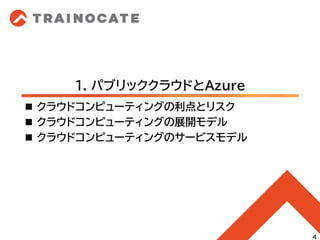

1. パブリッククラウドとAzure ◼ クラウドコンピューティングの利点とリスク ◼ クラウドコンピューティングの展開モデル ◼ クラウドコンピューティングのサービスモデル 4

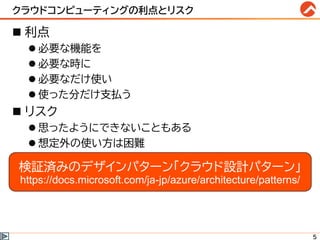

クラウドコンピューティングの利点とリスク ◼ 利点 ⚫ 必要な機能を ⚫ 必要な時に ⚫ 必要なだけ使い ⚫ 使った分だけ支払う ◼ リスク ⚫ 思ったようにできないこともある ⚫ 想定外の使い方は困難 検証済みのデザインパターン「クラウド設計パターン」 https://docs.microsoft.com/ja-jp/azure/architecture/patterns/ 5

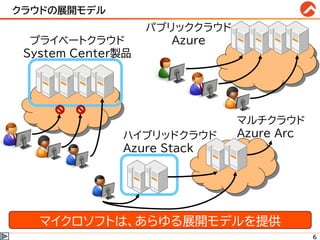

クラウドの展開モデル 6 パブリッククラウド Azure マイクロソフトは、あらゆる展開モデルを提供 プライベートクラウド System Center製品 ハイブリッドクラウド Azure Stack マルチクラウド Azure Arc

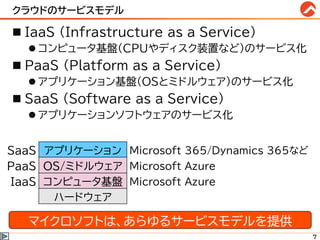

クラウドのサービスモデル ◼ IaaS (Infrastructure as a Service) ⚫ コンピュータ基盤(CPUやディスク装置など)のサービス化 ◼ PaaS (Platform as a Service) ⚫ アプリケーション基盤(OSとミドルウェア)のサービス化 ◼ SaaS (Software as a Service) ⚫ アプリケーションソフトウェアのサービス化 SaaS アプリケーション Microsoft 365/Dynamics 365など PaaS OS/ミドルウェア Microsoft Azure IaaS コンピュータ基盤 Microsoft Azure ハードウェア 7 マイクロソフトは、あらゆるサービスモデルを提供

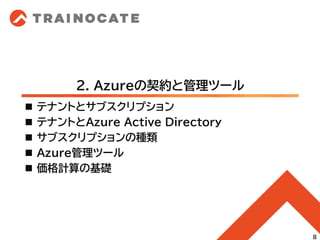

2. Azureの契約と管理ツール ◼ テナントとサブスクリプション ◼ テナントとAzure Active Directory ◼ サブスクリプションの種類 ◼ Azure管理ツール ◼ 価格計算の基礎 8

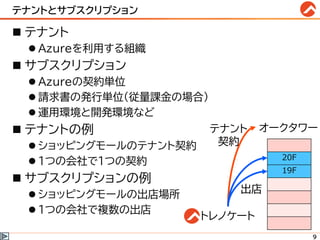

テナントとサブスクリプション ◼ テナント ⚫ Azureを利用する組織 ◼ サブスクリプション ⚫ Azureの契約単位 ⚫ 請求書の発行単位(従量課金の場合) ⚫ 運用環境と開発環境など ◼ テナントの例 ⚫ ショッピングモールのテナント契約 ⚫ 1つの会社で1つの契約 ◼ サブスクリプションの例 ⚫ ショッピングモールの出店場所 ⚫ 1つの会社で複数の出店 9 トレノケート オークタワー 20F 19F テナント 契約 出店

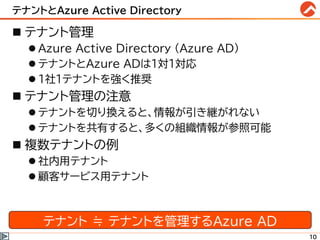

テナントとAzure Active Directory ◼ テナント管理 ⚫ Azure Active Directory (Azure AD) ⚫ テナントとAzure ADは1対1対応 ⚫ 1社1テナントを強く推奨 ◼ テナント管理の注意 ⚫ テナントを切り換えると、情報が引き継がれない ⚫ テナントを共有すると、多くの組織情報が参照可能 ◼ 複数テナントの例 ⚫ 社内用テナント ⚫ 顧客サービス用テナント 10 テナント ≒ テナントを管理するAzure AD

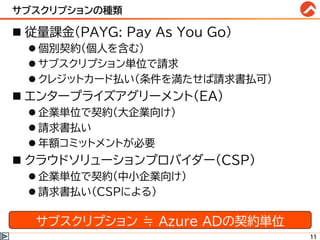

サブスクリプションの種類 ◼ 従量課金(PAYG: Pay As You Go) ⚫ 個別契約(個人を含む) ⚫ サブスクリプション単位で請求 ⚫ クレジットカード払い(条件を満たせば請求書払可) ◼ エンタープライズアグリーメント(EA) ⚫ 企業単位で契約(大企業向け) ⚫ 請求書払い ⚫ 年額コミットメントが必要 ◼ クラウドソリューションプロバイダー(CSP) ⚫ 企業単位で契約(中小企業向け) ⚫ 請求書払い(CSPによる) 11 サブスクリプション ≒ Azure ADの契約単位

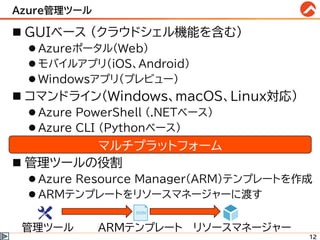

Azure管理ツール ◼ GUIベース (クラウドシェル機能を含む) ⚫ Azureポータル(Web) ⚫ モバイルアプリ(iOS、Android) ⚫ Windowsアプリ(プレビュー) ◼ コマンドライン(Windows、macOS、Linux対応) ⚫ Azure PowerShell (.NETベース) ⚫ Azure CLI (Pythonベース) ◼ 管理ツールの役割 ⚫ Azure Resource Manager(ARM)テンプレートを作成 ⚫ ARMテンプレートをリソースマネージャーに渡す 12 マルチプラットフォーム 管理ツール ARMテンプレート リソースマネージャー

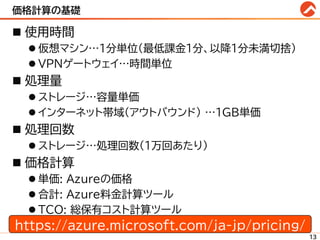

価格計算の基礎 ◼ 使用時間 ⚫ 仮想マシン…1分単位(最低課金1分、以降1分未満切捨) ⚫ VPNゲートウェイ…時間単位 ◼ 処理量 ⚫ ストレージ…容量単価 ⚫ インターネット帯域(アウトバウンド) …1GB単価 ◼ 処理回数 ⚫ ストレージ…処理回数(1万回あたり) ◼ 価格計算 ⚫ 単価: Azureの価格 ⚫ 合計: Azure料金計算ツール ⚫ TCO: 総保有コスト計算ツール 13 https://azure.microsoft.com/ja-jp/pricing/

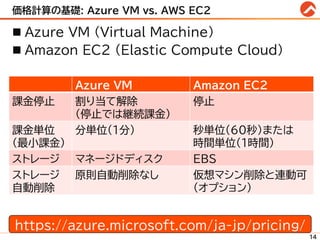

価格計算の基礎: Azure VM vs. AWS EC2 ◼ Azure VM (Virtual Machine) ◼ Amazon EC2 (Elastic Compute Cloud) 14 https://azure.microsoft.com/ja-jp/pricing/ Azure VM Amazon EC2 課金停止 割り当て解除 (停止では継続課金) 停止 課金単位 (最小課金) 分単位(1分) 秒単位(60秒)または 時間単位(1時間) ストレージ マネージドディスク EBS ストレージ 自動削除 原則自動削除なし 仮想マシン削除と連動可 (オプション)

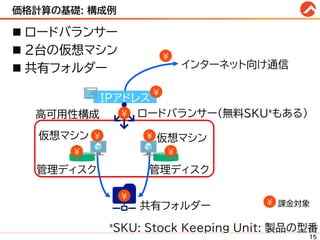

価格計算の基礎: 構成例 ◼ ロードバランサー ◼ 2台の仮想マシン ◼ 共有フォルダー 15 IPアドレス 仮想マシン 仮想マシン ロードバランサー(無料SKU*もある) インターネット向け通信 ¥ ¥ ¥ ¥ ¥ ¥ ¥ 課金対象 管理ディスク 管理ディスク 高可用性構成 共有フォルダー *SKU: Stock Keeping Unit: 製品の型番 ¥ ¥

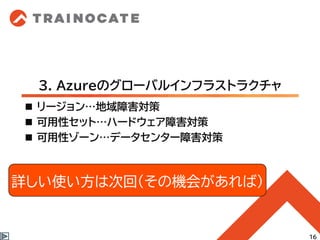

3. Azureのグローバルインフラストラクチャ ◼ リージョン…地域障害対策 ◼ 可用性セット…ハードウェア障害対策 ◼ 可用性ゾーン…データセンター障害対策 16 詳しい使い方は次回(その機会があれば)

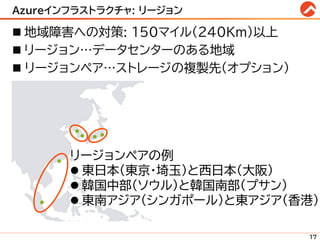

Azureインフラストラクチャ: リージョン ◼ 地域障害への対策: 150マイル(240Km)以上 ◼ リージョン…データセンターのある地域 ◼ リージョンペア…ストレージの複製先(オプション) 17 リージョンペアの例 ⚫ 東日本(東京・埼玉)と西日本(大阪) ⚫ 韓国中部(ソウル)と韓国南部(プサン) ⚫ 東南アジア(シンガポール)と東アジア(香港)

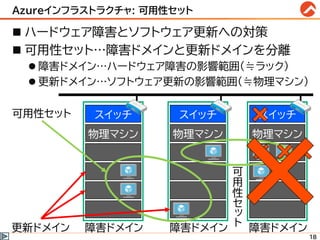

Azureインフラストラクチャ: 可用性セット ◼ ハードウェア障害とソフトウェア更新への対策 ◼ 可用性セット…障害ドメインと更新ドメインを分離 ⚫ 障害ドメイン…ハードウェア障害の影響範囲(≒ラック) ⚫ 更新ドメイン…ソフトウェア更新の影響範囲(≒物理マシン) 18 物理マシン スイッチ 障害ドメイン 物理マシン スイッチ 障害ドメイン 物理マシン スイッチ 障害ドメイン 可用性セット 更新ドメイン 可 用 性 セ ッ ト

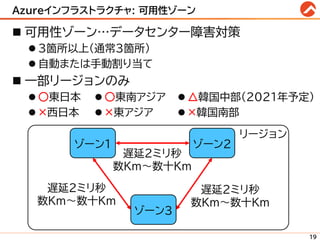

Azureインフラストラクチャ: 可用性ゾーン ◼ 可用性ゾーン…データセンター障害対策 ⚫ 3箇所以上(通常3箇所) ⚫ 自動または手動割り当て ◼ 一部リージョンのみ ⚫ ○東日本 ⚫ ×西日本 19 ゾーン3 ゾーン1 ゾーン2 遅延2ミリ秒 数Km～数十Km 遅延2ミリ秒 数Km～数十Km 遅延2ミリ秒 数Km～数十Km リージョン ⚫ ○東南アジア ⚫ ×東アジア ⚫ △韓国中部(2021年予定) ⚫ ×韓国南部

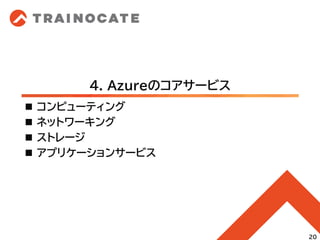

4. Azureのコアサービス ◼ コンピューティング ◼ ネットワーキング ◼ ストレージ ◼ アプリケーションサービス 20

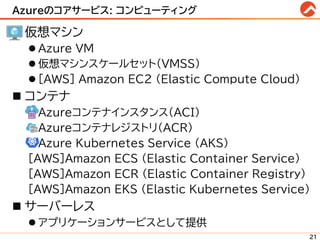

Azureのコアサービス: コンピューティング ◼ 仮想マシン ⚫ Azure VM ⚫ 仮想マシンスケールセット(VMSS) ⚫ [AWS] Amazon EC2 (Elastic Compute Cloud) ◼ コンテナ ⚫ Azureコンテナインスタンス(ACI) ⚫ Azureコンテナレジストリ(ACR) ⚫ Azure Kubernetes Service (AKS) [AWS]Amazon ECS (Elastic Container Service) [AWS]Amazon ECR (Elastic Container Registry) [AWS]Amazon EKS (Elastic Kubernetes Service) ◼ サーバーレス ⚫ アプリケーションサービスとして提供 21

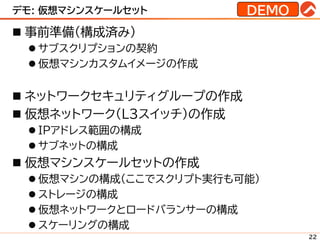

デモ: 仮想マシンスケールセット ◼ 事前準備(構成済み) ⚫ サブスクリプションの契約 ⚫ 仮想マシンカスタムイメージの作成 ◼ ネットワークセキュリティグループの作成 ◼ 仮想ネットワーク(L3スイッチ)の作成 ⚫ IPアドレス範囲の構成 ⚫ サブネットの構成 ◼ 仮想マシンスケールセットの作成 ⚫ 仮想マシンの構成(ここでスクリプト実行も可能) ⚫ ストレージの構成 ⚫ 仮想ネットワークとロードバランサーの構成 ⚫ スケーリングの構成 22 DEMO

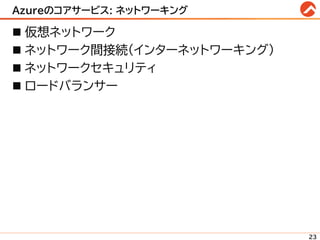

Azureのコアサービス: ネットワーキング ◼ 仮想ネットワーク ◼ ネットワーク間接続(インターネットワーキング) ◼ ネットワークセキュリティ ◼ ロードバランサー 23

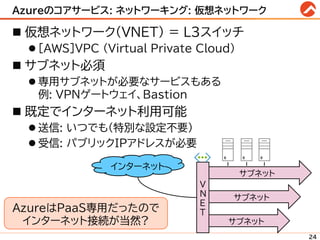

Azureのコアサービス: ネットワーキング: 仮想ネットワーク ◼ 仮想ネットワーク(VNET) = L3スイッチ ⚫ [AWS]VPC (Virtual Private Cloud) ◼ サブネット必須 ⚫ 専用サブネットが必要なサービスもある 例: VPNゲートウェイ、Bastion ◼ 既定でインターネット利用可能 ⚫ 送信: いつでも(特別な設定不要) ⚫ 受信: パブリックIPアドレスが必要 24 サブネット サブネット V N E T インターネット サブネット AzureはPaaS専用だったので インターネット接続が当然?

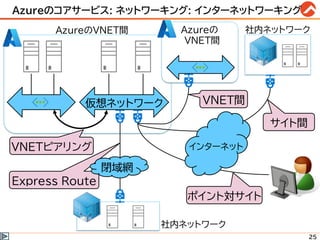

Azureのコアサービス: ネットワーキング: インターネットワーキング 25 AzureのVNET間 ポイント対サイト サイト間 社内ネットワーク Express Route VNETピアリング 社内ネットワーク VNET間 Azureの VNET間 仮想ネットワーク 閉域網 インターネット

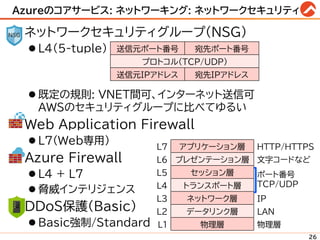

Azureのコアサービス: ネットワーキング: ネットワークセキュリティ ◼ ネットワークセキュリティグループ(NSG) ⚫ L4(5-tuple) ⚫ 既定の規則: VNET間可、インターネット送信可 AWSのセキュリティグループに比べてゆるい ◼ Web Application Firewall ⚫ L7(Web専用) ◼ Azure Firewall ⚫ L4 + L7 ⚫ 脅威インテリジェンス ◼ DDoS保護(Basic) ⚫ Basic強制/Standard 26 送信元ポート番号 宛先ポート番号 プロトコル(TCP/UDP) 送信元IPアドレス 宛先IPアドレス L7 アプリケーション層 HTTP/HTTPS L6 プレゼンテーション層 文字コードなど L5 セッション層 ポート番号 TCP/UDP L4 トランスポート層 L3 ネットワーク層 IP L2 データリンク層 LAN L1 物理層 物理層

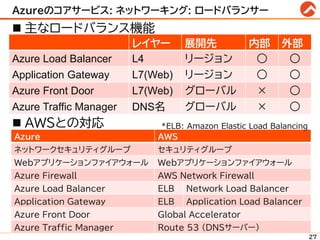

Azureのコアサービス: ネットワーキング: ロードバランサー 27 ◼ 主なロードバランス機能 ◼ AWSとの対応 レイヤー 展開先 内部 外部 Azure Load Balancer L4 リージョン ○ ○ Application Gateway L7(Web) リージョン ○ ○ Azure Front Door L7(Web) グローバル × ○ Azure Traffic Manager DNS名 グローバル × ○ Azure AWS ネットワークセキュリティグループ セキュリティグループ Webアプリケーションファイアウォール Webアプリケーションファイアウォール Azure Firewall AWS Network Firewall Azure Load Balancer ELB Network Load Balancer Application Gateway ELB Application Load Balancer Azure Front Door Global Accelerator Azure Traffic Manager Route 53 (DNSサーバー) *ELB: Amazon Elastic Load Balancing

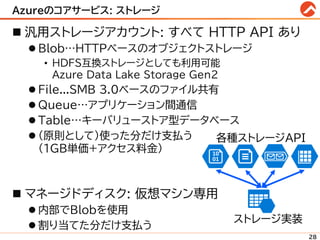

Azureのコアサービス: ストレージ ◼ 汎用ストレージアカウント: すべて HTTP API あり ⚫ Blob…HTTPベースのオブジェクトストレージ • HDFS互換ストレージとしても利用可能 Azure Data Lake Storage Gen2 ⚫ File...SMB 3.0ベースのファイル共有 ⚫ Queue…アプリケーション間通信 ⚫ Table…キーバリューストア型データベース ⚫ (原則として)使った分だけ支払う (1GB単価+アクセス料金) ◼ マネージドディスク: 仮想マシン専用 ⚫ 内部でBlobを使用 ⚫ 割り当てた分だけ支払う 28 ストレージ実装 各種ストレージAPI

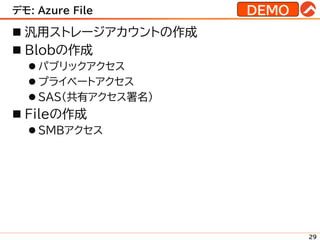

デモ: Azure File ◼ 汎用ストレージアカウントの作成 ◼ Blobの作成 ⚫ パブリックアクセス ⚫ プライベートアクセス ⚫ SAS(共有アクセス署名) ◼ Fileの作成 ⚫ SMBアクセス 29 DEMO

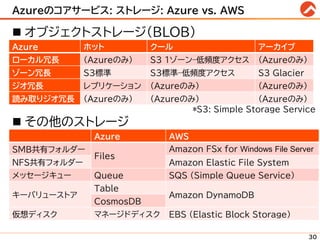

Azureのコアサービス: ストレージ: Azure vs. AWS ◼ オブジェクトストレージ(BLOB) ◼ その他のストレージ 30 Azure AWS SMB共有フォルダー Files Amazon FSx for Windows File Server NFS共有フォルダー Amazon Elastic File System メッセージキュー Queue SQS (Simple Queue Service) キーバリューストア Table Amazon DynamoDB CosmosDB 仮想ディスク マネージドディスク EBS (Elastic Block Storage) Azure ホット クール アーカイブ ローカル冗長 (Azureのみ) S3 1ゾーン–低頻度アクセス (Azureのみ) ゾーン冗長 S3標準 S3標準–低頻度アクセス S3 Glacier ジオ冗長 レプリケーション (Azureのみ) (Azureのみ) 読み取りジオ冗長 (Azureのみ) (Azureのみ) (Azureのみ) *S3: Simple Storage Service

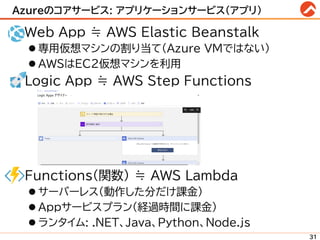

Azureのコアサービス: アプリケーションサービス(アプリ) ◼ Web App ≒ AWS Elastic Beanstalk ⚫ 専用仮想マシンの割り当て(Azure VMではない) ⚫ AWSはEC2仮想マシンを利用 ◼ Logic App ≒ AWS Step Functions ◼ Functions(関数) ≒ AWS Lambda ⚫ サーバーレス(動作した分だけ課金) ⚫ Appサービスプラン(経過時間に課金) ⚫ ランタイム: .NET、Java、Python、Node.js 31

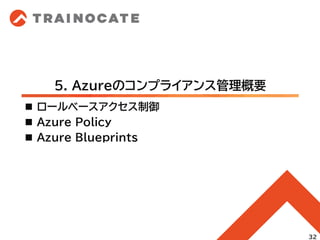

5. Azureのコンプライアンス管理概要 ◼ ロールベースアクセス制御 ◼ Azure Policy ◼ Azure Blueprints 32

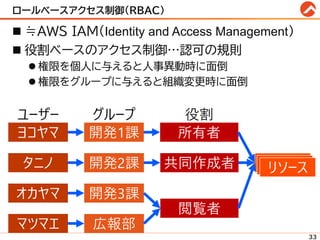

ロールベースアクセス制御(RBAC) ◼ ≒AWS IAM(Identity and Access Management) ◼ 役割ベースのアクセス制御…認可の規則 ⚫ 権限を個人に与えると人事異動時に面倒 ⚫ 権限をグループに与えると組織変更時に面倒 所有者 開発1課 ヨコヤマ 共同作成者 開発2課 タニノ 閲覧者 開発3課 オカヤマ 広報部 ユーザー グループ 役割 マツマエ リソース 33

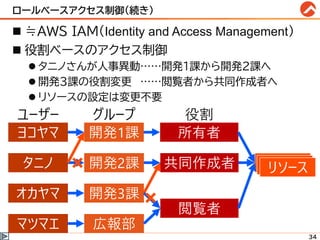

ロールベースアクセス制御(続き) ◼ ≒AWS IAM(Identity and Access Management) ◼ 役割ベースのアクセス制御 ⚫ タニノさんが人事異動……開発1課から開発2課へ ⚫ 開発3課の役割変更 ……閲覧者から共同作成者へ ⚫ リソースの設定は変更不要 所有者 開発1課 ヨコヤマ 共同作成者 開発2課 タニノ 閲覧者 開発3課 オカヤマ 広報部 ユーザー グループ 役割 マツマエ リソース 34

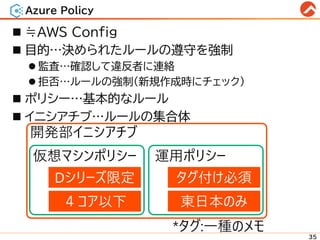

Azure Policy ◼ ≒AWS Config ◼ 目的…決められたルールの遵守を強制 ⚫ 監査…確認して違反者に連絡 ⚫ 拒否…ルールの強制(新規作成時にチェック) ◼ ポリシー…基本的なルール ◼ イニシアチブ…ルールの集合体 35 Dシリーズ限定 ４コア以下 タグ付け必須 仮想マシンポリシー 運用ポリシー 開発部イニシアチブ 東日本のみ *タグ:一種のメモ

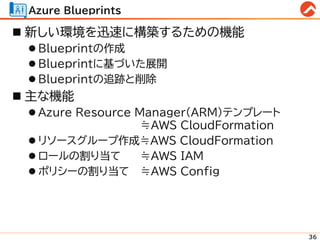

Azure Blueprints ◼ 新しい環境を迅速に構築するための機能 ⚫ Blueprintの作成 ⚫ Blueprintに基づいた展開 ⚫ Blueprintの追跡と削除 ◼ 主な機能 ⚫ Azure Resource Manager(ARM)テンプレート ≒AWS CloudFormation ⚫ リソースグループ作成≒AWS CloudFormation ⚫ ロールの割り当て ≒AWS IAM ⚫ ポリシーの割り当て ≒AWS Config 36

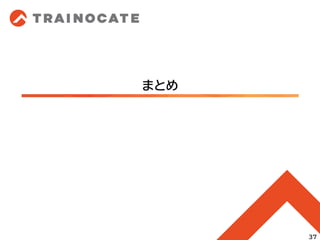

まとめ 37

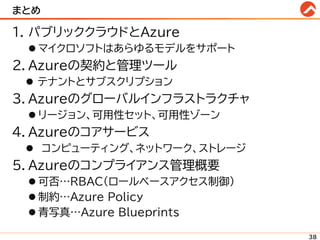

まとめ 1. パブリッククラウドとAzure ⚫ マイクロソフトはあらゆるモデルをサポート 2. Azureの契約と管理ツール ⚫ テナントとサブスクリプション 3. Azureのグローバルインフラストラクチャ ⚫ リージョン、可用性セット、可用性ゾーン 4. Azureのコアサービス ⚫ コンピューティング、ネットワーク、ストレージ 5. Azureのコンプライアンス管理概要 ⚫ 可否…RBAC(ロールベースアクセス制御) ⚫ 制約…Azure Policy ⚫ 青写真…Azure Blueprints 38

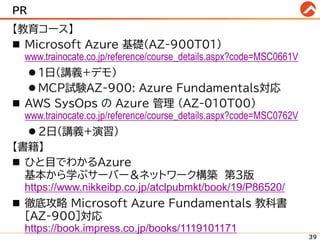

PR 【教育コース】 ◼ Microsoft Azure 基礎(AZ-900T01) www.trainocate.co.jp/reference/course_details.aspx?code=MSC0661V ⚫ 1日(講義+デモ) ⚫ MCP試験AZ-900: Azure Fundamentals対応 ◼ AWS SysOps の Azure 管理 (AZ-010T00) www.trainocate.co.jp/reference/course_details.aspx?code=MSC0762V ⚫ 2日(講義+演習) 【書籍】 ◼ ひと目でわかるAzure 基本から学ぶサーバー＆ネットワーク構築 第3版 https://www.nikkeibp.co.jp/atclpubmkt/book/19/P86520/ ◼ 徹底攻略 Microsoft Azure Fundamentals 教科書 ［AZ-900］対応 https://book.impress.co.jp/books/1119101171 39
