S02 企業で活用が進む Microsoft Azureの仮想マシン (Linux)
- 1.

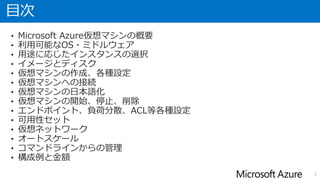

- 2. 更新履歴 2 バージョン 1.00 2014/6/30 ・初版リリース 1.102014/9/30 ・2014年9月現在の情報に更新 ・SSD対応インスタンスDシリーズについて追記 1.20 2014/1/31 ・2015年1月現在の情報に更新 ・SSD対応インスタンス、Gシリーズについて追記

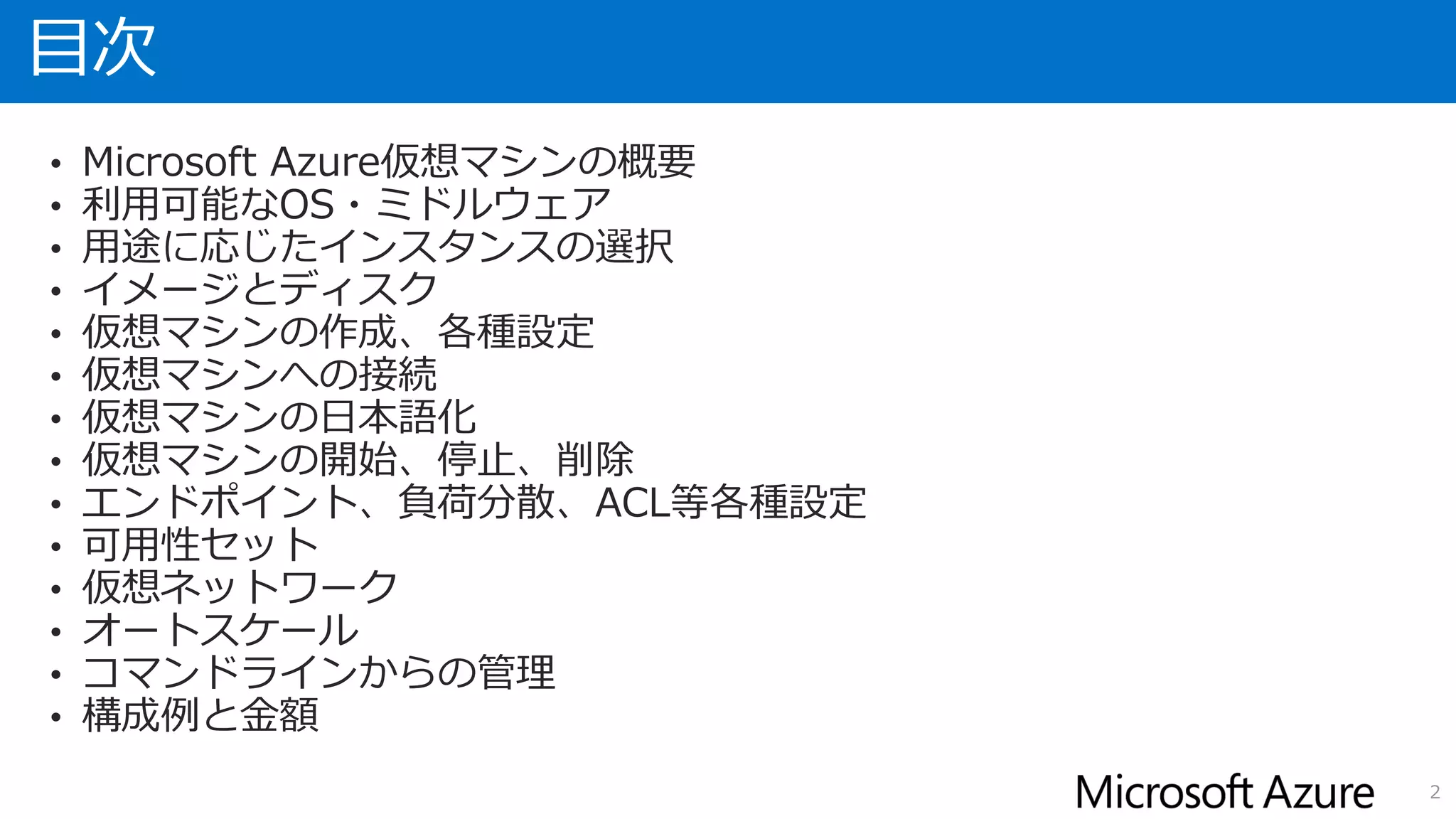

- 3. 目次 • Microsoft Azure仮想マシンの概要 •利用可能なOS・ミドルウェア • 用途に応じたインスタンスの選択 • イメージとディスク • 仮想マシンの作成、各種設定 • 仮想マシンへの接続 • 仮想マシンの日本語化 • 仮想マシンの開始、停止、削除 • エンドポイント、負荷分散、ACL等各種設定 • 可用性セット • 仮想ネットワーク • オートスケール • コマンドラインからの管理 • 構成例と金額 3
- 4. 開発言語 アプリケーション サービス ネットワーク サービス コンピューティング 認証 システム連携 キャッシュ データ サービス データ周辺 サービス 仮想ネットワーク (VNetto VNet) 仮想ネットワーク (Site to Site) 仮想ネットワーク (Point to Site) CDN キャッシュサービスバス キュー BizTalk サービス 多要素認証 Azure Active Directory アクセス コントロール サービス DR サービス Webサイト (PaaS) クラウドサービス (PaaS) 仮想マシン (IaaS) モバイルサービス (PaaS) Blob テーブル SQL データベース StorSimple メディアサービス Visual Studio オンライン API管理 通知ハブ スケジューラ オートメーション サイト リカバリー Intelligent Systems Service (IoT) HPC ExpressRoute (専用線) Azure サーチ Traffic Manager Remote App Azure バックアップ HDInsight (Hadoop) ドキュメント DB マシン ラーニング Microsoft Azureの全体像と仮想マシン

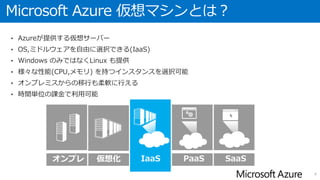

- 5. Microsoft Azure 仮想マシンとは？ •Azureが提供する仮想サーバー • OS,ミドルウェアを自由に選択できる(IaaS) • Windows のみではなくLinux も提供 • 様々な性能(CPU,メモリ) を持つインスタンスを選択可能 • オンプレミスからの移行も柔軟に行える • 時間単位の課金で利用可能 5

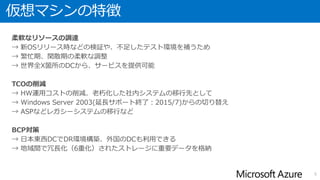

- 6.

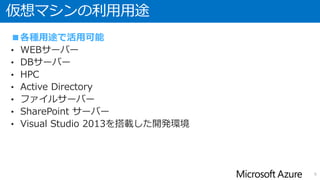

- 7. 仮想マシンの利用用途 ■各種用途で活用可能 • WEBサーバー • DBサーバー •HPC • Active Directory • ファイルサーバー • SharePoint サーバー • Visual Studio 2013 Update3を搭載した開発環境 7

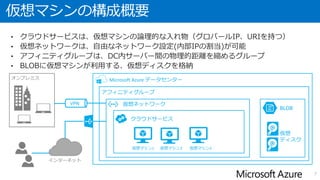

- 8. 仮想マシンの構成概要 • クラウドサービスは、仮想マシンの論理的な入れ物（グロバールIP、URIを持つ） • 仮想ネットワークは、自由なネットワーク設定(内部IPの割当)が可能 •BLOBに仮想マシンが利用する、仮想ディスクを格納 8 仮想ネットワーク クラウドサービス 仮想マシン1 仮想マシン2 仮想マシン3 Microsoft Azure データセンター BLOB 仮想 ディスク オンプレミス VPN インターネット

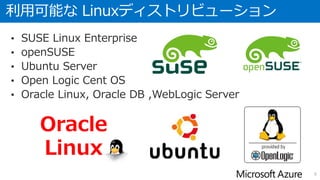

- 9. 利用可能な Linuxディストリビューション • SUSELinux Enterprise • openSUSE • Ubuntu Server • Open Logic Cent OS • Oracle Linux, Oracle DB ,WebLogic Server • Core OS 9 Oracle Linux

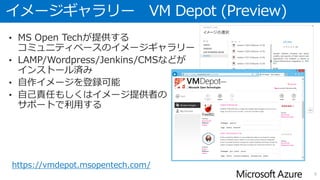

- 10. イメージギャラリー VM Depot •MS Open Techが提供する コミュニティベースのイメージギャラリー • LAMP/Wordpress/Jenkins/CMSなどが インストール済み • 自作イメージを登録可能 • 自己責任もしくはイメージ提供者の サポートで利用する 10 https://vmdepot.msopentech.com/

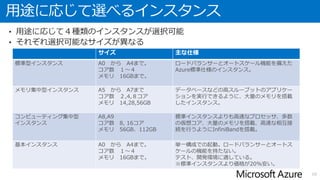

- 11. 用途に応じて選べるインスタンス(Aシリーズ) 11 サイズ 主な仕様 標準型インスタンス A0から A4まで。 コア数 １～８ メモリ 14GBまで。 ロードバランサーとオートスケール機能を備えた Azure標準仕様のインスタンス。 メモリ集中型インスタンス A5 から A7まで コア数 ２,4,８コア メモリ 14,28,56GB データベースなどの高スループットのアプリケー ションを実行できるように、大量のメモリを搭載 したインスタンス。 コンピューティング集中型 インスタンス A8,A9 コア数 8, 16コア メモリ 56GB,112GB 標準インスタンスよりも高速なプロセッサ、多数 の仮想コア、大量のメモリを搭載、高速な相互接 続を行うようにInfiniBandを搭載。 基本インスタンス A0 から A4まで。 コア数 １～８ メモリ 14GBまで。 単一構成での起動。ロードバランサーとオートス ケールの機能を持たない。 テスト、開発環境に適している。 ※標準インスタンスより価格が20%安い。 • 用途に応じて４種類のインスタンスが選択可能 • それぞれ選択可能なサイズが異なる

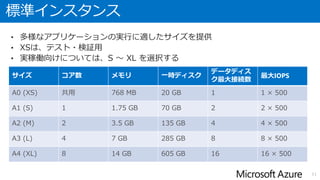

- 12. 標準インスタンス (Aシリーズ) • 多様なアプリケーションの実行に適したサイズを提供 •A0 は、テスト・検証用 • 実稼働向けについては、A1 ～ A4 を選択する 12 サイズ コア数 メモリ 一時ディスク データディス ク最大接続数 最大IOPS A0 (XS) 共用 768 MB 20 GB 1 1 × 500 A1 (S) 1 1.75 GB 70 GB 2 2 × 500 A2 (M) 2 3.5 GB 135 GB 4 4 × 500 A3 (L) 4 7 GB 285 GB 8 8 × 500 A4 (XL) 8 14 GB 605 GB 16 16 × 500

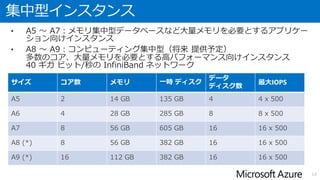

- 13. 集中型インスタンス(Aシリーズ) 13 サイズ コア数 メモリ一時 ディスク データ ディスク数 最大IOPS A5 2 14 GB 135 GB 4 4 x 500 A6 4 28 GB 285 GB 8 8 x 500 A7 8 56 GB 605 GB 16 16 x 500 A8 8 56 GB 382 GB 16 16 x 500 A9 16 112 GB 382 GB 16 16 x 500 • A5 ～ A7：メモリ集中型データベースなど大量メモリを必要とするアプリケー ション向けインスタンス • A8 ～ A9：コンピューティング集中型 多数のコア、大量メモリを必要とする高パフォーマンス向けインスタンス 40 ギガ ビット/秒の InfiniBand ネットワーク

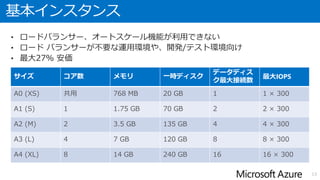

- 14. 基本インスタンス(Aシリーズ) • ロードバランサー、オートスケール機能が利用できない • ロードバランサーが不要な運用環境や、開発/テスト環境向け • 最大27％ 安価 14 サイズ コア数 メモリ 一時ディスク データディス ク最大接続数 最大IOPS A0 (XS) 共用 768 MB 20 GB 1 1 × 300 A1 (S) 1 1.75 GB 40 GB 2 2 × 300 A2 (M) 2 3.5 GB 60 GB 4 4 × 300 A3 (L) 4 7 GB 120 GB 8 8 × 300 A4 (XL) 8 14 GB 240 GB 16 16 × 300
- 15. SSD対応インスタンス(Dシリーズ) 15 サイズ 主な仕様 標準型インスタンス D1から D4まで。 コア数 １～８ メモリ 3.5～28GBまで。 ディスク50～500GB ロードバランサーとオートスケール機能を備えた Azure標準仕様のインスタンス。 メモリ集中型インスタンス D11 から D14まで コア数 ２～16コア メモリ 14～112GB ディスク 100～800GB データベースなどの高スループットのアプリケー ションを実行できるように、大量のメモリを搭載 したインスタンス。 基本インスタンス 間もなく提供開始 (2015/1現在) • 仮想マシンの一時領域をSSDに割当 • Windowsの場合、Dドライブ • Linuxの場合、 /mnt/resource • CPUがAシリーズより約60％高速化 • SQL Server 2014 のBuffer Pool Extensions 利用時等に有効
- 16. SSD対応インスタンス(Gシリーズ) 16 • CPUに最新の Intel®Xeon® プロセッサ E5 v3 ファミリーを搭載 Dシリーズの2倍のメモリと4倍のSSDが搭載 • G シリーズの Virtual Machines は米国東部2の地域でのみ利用可能 サイズ コア数 メモリ 一時ディスク データディス ク最大接続数 最大IOPS G1 2 28 GB 384 GB 4 4 x 500 G2 4 56 GB 768 GB 8 8 x 500 G3 8 112 GB 1,536 GB 16 16 x 500 G4 16 224 GB 3,072 GB 32 32 x 500 G5 32 448 GB 6,144 GB 64 64 x 500
- 17.

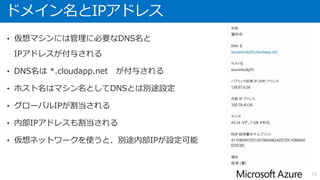

- 18. ドメイン名とIPアドレス • 仮想マシンには管理に必要なDNS名と IPアドレスが付与される • DNS名は*.cloudapp.net が付与される • ホスト名はマシン名としてDNSとは別途設定 • グローバルIPが割当される • 内部IPアドレスも割当される • 仮想ネットワークを使うと、別途内部IPが設定可能 18
- 19. 物理コアと仮想コアの関係は1:1 19 オンプレミスの Hyper-Vと異なり、 Windows Azure 上の仮想マシンは、 LP と VP の比が 1:1 。 つまり、物理的なコアが一つ丸ごと、 仮想マシン上の CPU コアになる。 「他の仮想マシン」とコアを共有する ことがないため、物理コアの性能を すべて享受できる。 ※ ただし、XS サイズ、基本インスタ ンスだけは例外で、複数の仮想マシン でコアを共有します。 (LP:VP が 1:Nになります)

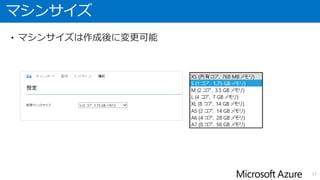

- 20.
- 21. ディスクは堅牢性を備えたストレージに保存 • 仮想マシンのVHDファイルはストレージ(Blob)で保存される。 • ストレージ(Blob)内のデータは異なる三つのノードに保存。 •三重化され障害への高い耐性を持つ。 • 他リージョンへのレプリケーションも実施。

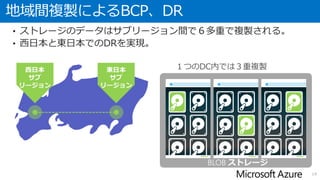

- 22.

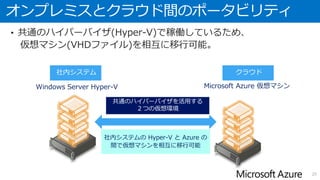

- 23. オンプレミスとクラウド間のポータビリティ 23 Windows Server Hyper-VMicrosoft Azure 仮想マシン 社内システムの Hyper-V と Azure の 間で仮想マシンを相互に移行可能 • 共通のハイパーバイザ(Hyper-V)で稼働しているため、 仮想マシン(VHDファイル)を相互に移行可能。

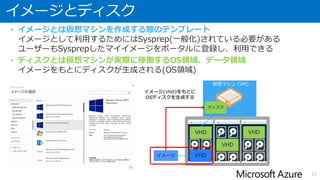

- 24.
- 25. OSディスクとデータディスク • OSディスク イメージをもとにOSが展開されたディスク。Cドライブに相当。 • データディスク 任意のデータを格納できるディスク。 Windowsの仮想マシンであればE: ドライブ以降にマウントされる 仮想マシンのサイズによって、追加できる本数が異なる 25 OS ディスク データ ディスク VHD VHD VHD イメージ VHD

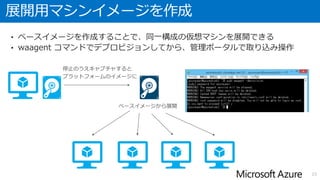

- 26. 展開用マシンイメージを作成 • ベースイメージを作成することで、同一構成の仮想マシンを展開できる • waagentコマンドでデプロビジョンしてから、管理ポータルで取り込み操作 26

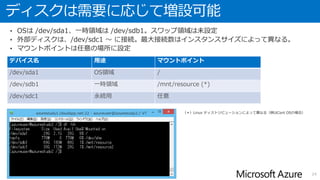

- 27. ディスクは需要に応じて増設可能 • OSは /dev/sda1、一時領域は/dev/sdb1。スワップ領域は未設定 • 外部ディスクは、/dev/sdc1 ～ に接続。最大接続数はインスタンスサイズによって異なる。 • マウントポイントは任意の場所に設定 27 デバイス名 用途 マウントポイント /dev/sda1 OS領域 / /dev/sdb1 一時領域 /mnt/resource (*) /dev/sdc1 永続用 任意 （＊）Linux ディストリビューションによって異なる（例はCent OSの場合）

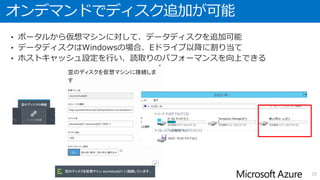

- 28. オンデマンドでディスク追加が可能 • ポータルから仮想マシンに対して、データディスクを追加可能 • データディスクはWindowsの場合、Eドライブ以降に割り当て •ホストキャッシュ設定を行い、読取りのパフォーマンスを向上できる 28
- 29.

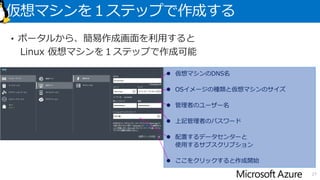

- 30. 仮想マシンを１ステップで作成する • ポータルから、簡易作成画面を利用すると Linux 仮想マシンを１ステップで作成可能 30 仮想マシンのDNS名 OSイメージの種類と仮想マシンのサイズ 管理者のユーザー名 上記管理者のパスワード 配置するデータセンターと 使用するサブスクリプション ここをクリックすると作成開始

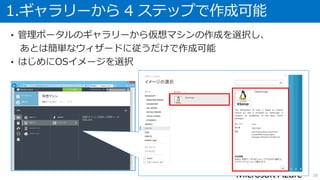

- 31. 1.ギャラリーから 4 ステップで作成可能 •管理ポータルのギャラリーから仮想マシンの作成を選択し、 あとは簡単なウィザードに従うだけで作成可能 • はじめにOSイメージを選択 31
- 32.
- 33. 3.クラウドサービス、ストレージ、地域の選択 • 仮想マシンを新規のクラウドサービスか 既存のクラウドサービス内に作成するか選択 • 新規の場合は、クラウドサービス名(URL)を指定 仮想マシンを作成する場所を選択 •ストレージアカウントは使用するディスクの保存先を設定 33

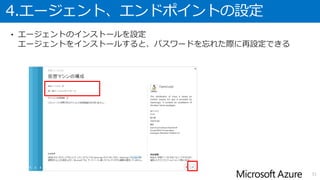

- 34.

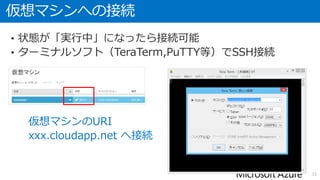

- 35.
- 36.

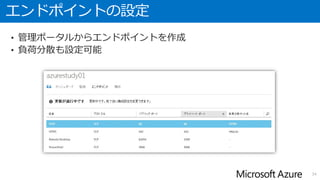

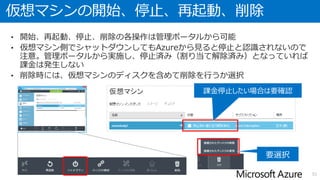

- 37.

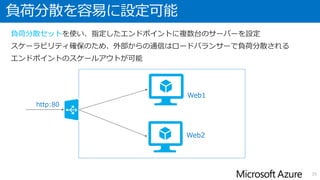

- 38.

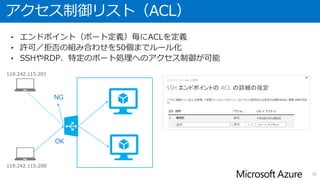

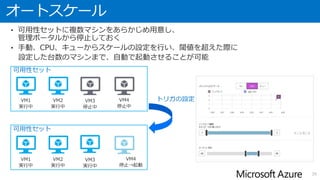

- 39. アクセス制御リスト（ACL） • エンドポイント（ポート定義）毎にACLを定義 • 許可／拒否の組み合わせを50個までルール化 •SSHやRDP、特定のポート処理へのアクセス制御が可能 39

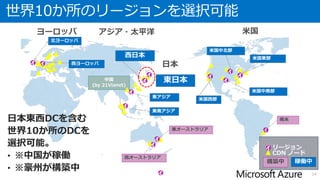

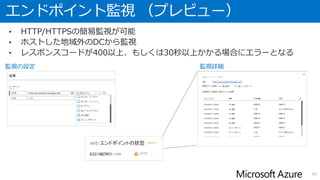

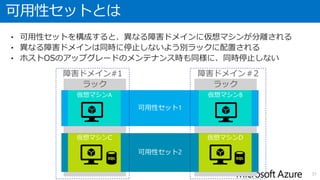

- 40. 可用性セットとは • 可用性セットを構成すると、異なる障害ドメインに仮想マシンが分離される • 異なる障害ドメインは同時に停止しないよう別ラックに配置される •ホストOSのアップグレードのメンテナンス時も同様に、同時停止しない 40

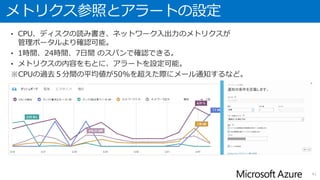

- 41. 仮想ネットワーク • 仮想マシンは、仮想ネットワークと組み合わせることで、 Azure内部にネットワークを作成でき、内部IPを固定できる • VPNで オンプレミスとセキュアな接続を可能に • Site to Site / Point to Site 形式の接続をサポート 41 仮想ネットワーク Subnet-1 10.0.1.0/24 Subnet-2 10.0.2.0/24 10.0.2.11 10.0.2.22 10.0.1.10 10.0.1.20 Site to Site VPN オンプレミス 10.0.0.0/8 Point to Site VPN
- 42.

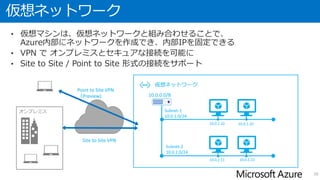

- 43. エンドポイント監視 （プレビュー） • HTTP/HTTPSの簡易監視が可能 •ホストした地域外のDCから監視 • レスポンスコードが400以上、もしくは30秒以上かかる場合にエラーとなる 43

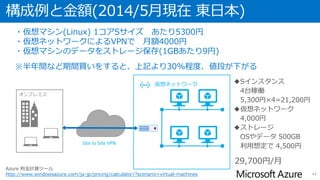

- 44. メトリクス参照とアラートの設定 • CPU、ディスクの読み書き、ネットワーク入出力のメトリクスが 管理ポータルより確認可能。 • 1時間、24時間、7日間のスパンで確認できる。 • メトリクスの内容をもとに、アラートを設定可能。 ※CPUの過去５分間の平均値が50%を超えた際にメール通知するなど。 44

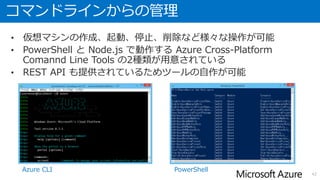

- 45. コマンドラインからの管理 • 仮想マシンの作成、起動、停止、削除など様々な操作が可能 • PowerShellと Node.js で動作する Azure Cross-Platform Comannd Line Tools の2種類が用意されている • REST API も提供されているためツールの自作が可能 45

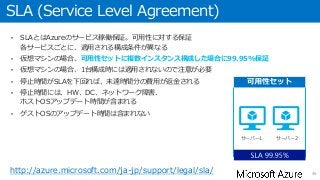

- 46. SLA (Service LevelAgreement) • SLAとはAzureのサービス稼働保証。可用性に対する保証 各サービスごとに、適用される構成条件が異なる • 仮想マシンの場合、可用性セットに複数インスタンス構成した場合に99.95%保証 • 仮想マシンの場合、1台構成時には適用されないので注意が必要 • 停止時間がSLAを下回れば、未達時間分の費用が返金される • 停止時間には、HW、DC、ネットワーク障害、 ホストOSアップデート時間が含まれる • ゲストOSのアップデート時間は含まれない 46 サーバー1 サーバー2 http://azure.microsoft.com/ja-jp/support/legal/sla/
