1. IMPRESS
BUSINESS Microsoft Think IT
MEDIA
Windows Azureって何？
インストールする前に相手を知ろう！
@fullvirtue

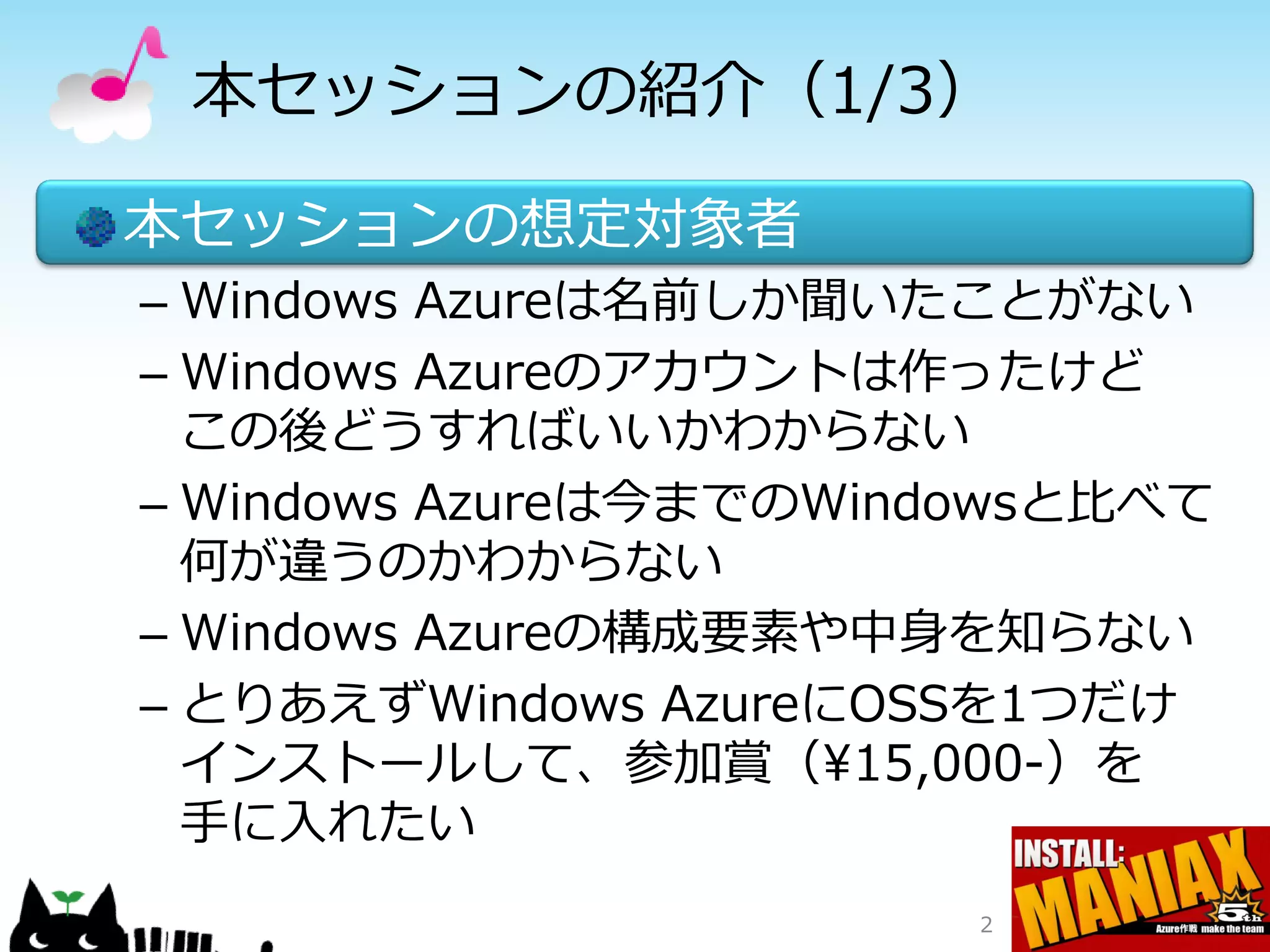

2. 本セッションの紹介（1/3）
本セッションの想定対象者
– Windows Azureは名前しか聞いたことがない
– Windows Azureのアカウントは作ったけど
この後どうすればいいかわからない
– Windows Azureは今までのWindowsと比べて
何が違うのかわからない
– Windows Azureの構成要素や中身を知らない
– とりあえずWindows AzureにOSSを1つだけ
インストールして、参加賞（¥15,000-）を
手に入れたい
2

3. 本セッションの紹介（2/3）
本セッションの内容の難易度
– Windows Azureについての基本的な内容のみ。
• 詳細は、参考で紹介するURL先を参照下さい
– Windows Azureに関連するキーワードの紹介。
• 簡単に、なるべくわかりやすく説明します
– わからない箇所・不明な箇所がある方は、
会場内にいる「Azureの達人」へ
遠慮無く質問して下さい。
3

4. 本セッションの紹介（3/3）
本セッションの資料の注意事項
– クラウドコンピューティングのとらえ方は、
資料作成者の主観が含まれています。
– Azureの説明の中には、未リリースの製品が
含まれています。よって現時点の情報でしか
ない点も含まれていることをご容赦ください。
– 一部Microsoftエバンジェリストの方々の資料、
およびコミュニティの方々の資料を参考に
構成しております。あらかじめご了承ください。
• 各資料下部に、参考とした資料の著作者の
twitterアカウント等を記載しています。
powered by @k1hash 4

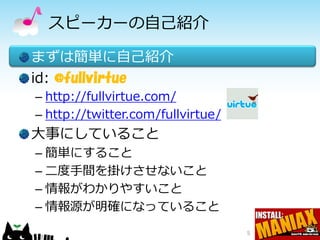

5. スピーカーの自己紹介
まずは簡単に自己紹介
id: @fullvirtue
– http://fullvirtue.com/
– http://twitter.com/fullvirtue/
大事にしていること
– 簡単にすること
– 二度手間を掛けさせないこと
– 情報がわかりやすいこと
– 情報源が明確になっていること
5

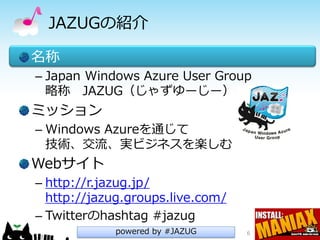

6. JAZUGの紹介
名称
– Japan Windows Azure User Group
略称 JAZUG（じゃずゆーじー）
ミッション
– Windows Azureを通じて
技術、交流、実ビジネスを楽しむ
Webサイト
– http://r.jazug.jp/
http://jazug.groups.live.com/
– Twitterのhashtag #jazug
powered by #JAZUG 6

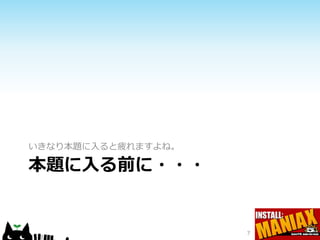

7. いきなり本題に入ると疲れますよね。
本題に入る前に・・・
7

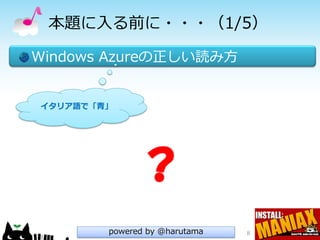

8. 本題に入る前に・・・（1/5）
Windows Azureの正しい読み方
イタリア語で「青」
？
powered by @harutama 8

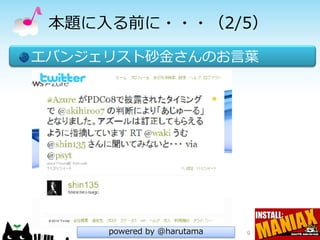

9. 本題に入る前に・・・（2/5）
エバンジェリスト砂金さんのお言葉
powered by @harutama 9

10. 本題に入る前に・・・（3/5）
Windows Azure の正しい読み方
powered by @harutama 10

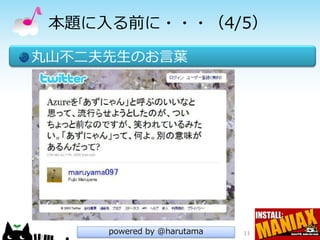

11. 本題に入る前に・・・（4/5）
丸山不二夫先生のお言葉
powered by @harutama 11

12. 本題に入る前に・・・（5/5）
丸山不二夫先生のお言葉
powered by @harutama 12

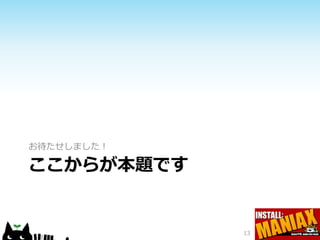

13. お待たせしました！
ここからが本題です
13

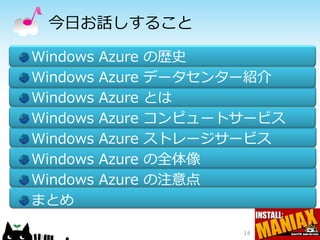

14. 今日お話しすること
Windows Azure の歴史
Windows Azure データセンター紹介
Windows Azure とは
Windows Azure コンピュートサービス
Windows Azure ストレージサービス
Windows Azure の全体像
Windows Azure の注意点
まとめ
14

15. まずはWindows Azureの誕生からおさらいしてみましょう。
Windows Azure の歴史
15

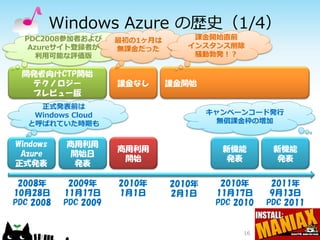

16. Windows Azure の歴史（1/4）
PDC2008参加者および 最初の1ヶ月は 課金開始直前
Azureサイト登録者が 無課金だった インスタンス削除
利用可能な評価版 騒動勃発！？
開発者向けCTP開始
テクノロジー 課金なし 課金開始
プレビュー版
正式発表前は
Windows Cloud キャンペーンコード発行
と呼ばれていた時期も 無償課金枠の増加
Windows 商用利用
商用利用 新機能 新機能
Azure 開始日
開始 発表 発表
正式発表 発表
2008年 2009年 2010年 2010年 2010年 2011年
10月28日 11月17日 1月1日 2月1日 11月17日 9月13日
PDC 2008 PDC 2009 PDC 2010 PDC 2011
16

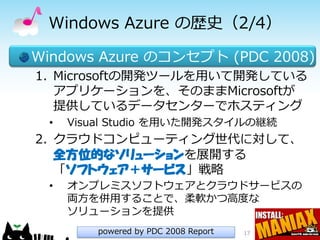

17. Windows Azure の歴史（2/4）
Windows Azure のコンセプト (PDC 2008)
1. Microsoftの開発ツールを用いて開発している
アプリケーションを、そのままMicrosoftが
提供しているデータセンターでホスティング
• Visual Studio を用いた開発スタイルの継続
2. クラウドコンピューティング世代に対して、
全方位的なソリューションを展開する
「ソフトウェア＋サービス」戦略
• オンプレミスソフトウェアとクラウドサービスの
両方を併用することで、柔軟かつ高度な
ソリューションを提供
powered by PDC 2008 Report 17

18. Windows Azure の歴史（3/4）
Microsoft が考える全方位的とは
powered by @nakama 18

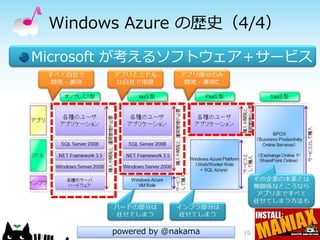

19. Windows Azure の歴史（4/4）
Microsoft が考えるソフトウェア＋サービス
powered by @nakama 19

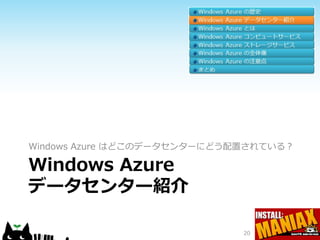

20. Windows Azure はどこのデータセンターにどう配置されている？
Windows Azure
データセンター紹介
20

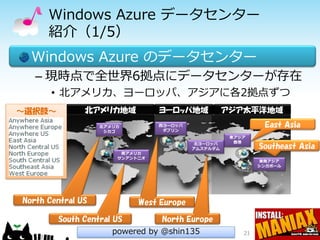

21. Windows Azure データセンター
紹介（1/5）
Windows Azure のデータセンター
– 現時点で全世界6拠点にデータセンターが存在
• 北アメリカ、ヨーロッパ、アジアに各2拠点ずつ
～選択肢～ 北アメリカ地域 ヨーロッパ地域 アジア太平洋地域
北アメリカ 西ヨーロッパ East Asia
シカゴ ダブリン
東アジア
北ヨーロッパ 香港
アムステルダム Southeast Asia
南アメリカ
サンアントニオ
東南アジア
シンガポール
North Central US West Europe
South Central US North Europe
powered by @shin135 21

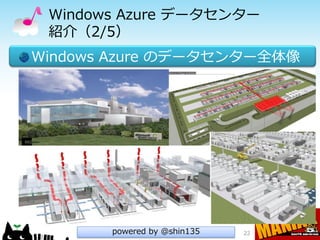

22. Windows Azure データセンター
紹介（2/5）
Windows Azure のデータセンター全体像
powered by @shin135 22

23. Windows Azure データセンター
紹介（3/5）
Windows Azure のデータセンター内部
powered by @shin135 23

24. Windows Azure データセンター
紹介（4/5）
Windows Azure のデータセンター内部
powered by @shin135 24

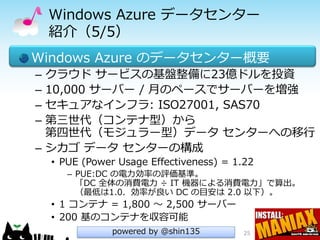

25. Windows Azure データセンター
紹介（5/5）
Windows Azure のデータセンター概要
– クラウド サービスの基盤整備に23億ドルを投資
– 10,000 サーバー / 月のペースでサーバーを増強
– セキュアなインフラ: ISO27001, SAS70
– 第三世代（コンテナ型）から
第四世代（モジュラー型）データ センターへの移行
– シカゴ データ センターの構成
• PUE (Power Usage Effectiveness) = 1.22
– PUE:DC の電力効率の評価基準。
「DC 全体の消費電力 ÷ IT 機器による消費電力」で算出。
（最低は1.0．効率が良い DC の目安は 2.0 以下）。
• 1 コンテナ = 1,800 ～ 2,500 サーバー
• 200 基のコンテナを収容可能
powered by @shin135 25

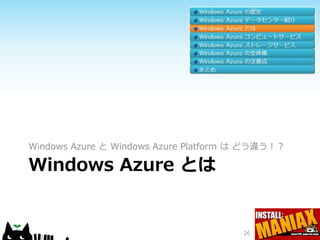

26. Windows Azure と Windows Azure Platform は どう違う！？
Windows Azure とは
26

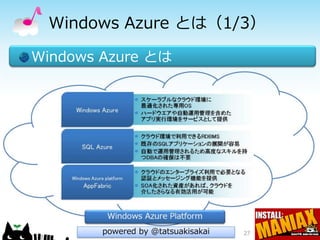

27. Windows Azure とは（1/3）
Windows Azure とは
powered by @tatsuakisakai 27

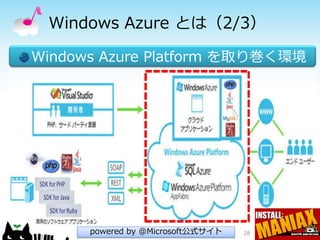

28. Windows Azure とは（2/3）
Windows Azure Platform を取り巻く環境
powered by @Microsoft公式サイト 28

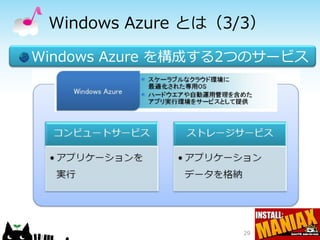

29. Windows Azure とは（3/3）
Windows Azure を構成する2つのサービス
29

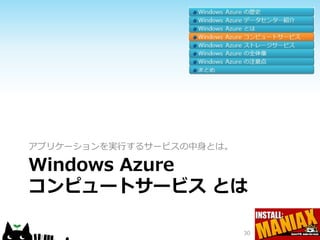

30. アプリケーションを実行するサービスの中身とは。
Windows Azure
コンピュートサービス とは
30

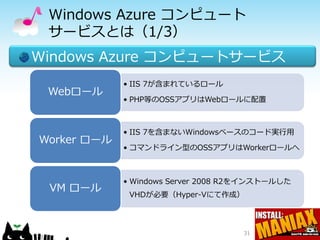

31. Windows Azure コンピュート
サービスとは（1/3）
Windows Azure コンピュートサービス
• IIS 7が含まれているロール
Webロール
• PHP等のOSSアプリはWebロールに配置
• IIS 7を含まないWindowsベースのコード実行用
Worker ロール
• コマンドライン型のOSSアプリはWorkerロールへ
• Windows Server 2008 R2をインストールした
VM ロール
VHDが必要（Hyper-Vにて作成）
31

32. Windows Azure コンピュート
サービスとは（2/3）
WebロールとWorkerロールの使い分け
powered by @山田祥寛 32

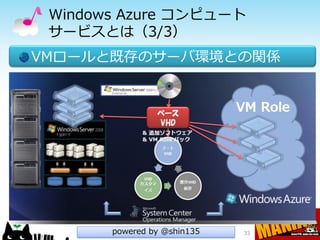

33. Windows Azure コンピュート
サービスとは（3/3）
VMロールと既存のサーバ環境との関係
ベース
VHD
powered by @shin135 33

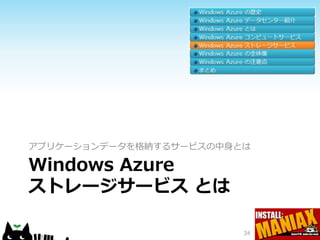

34. アプリケーションデータを格納するサービスの中身とは
Windows Azure
ストレージサービス とは
34

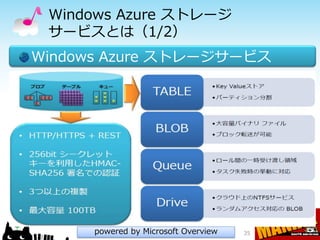

35. Windows Azure ストレージ
サービスとは（1/2）
Windows Azure ストレージサービス
powered by Microsoft Overview 35

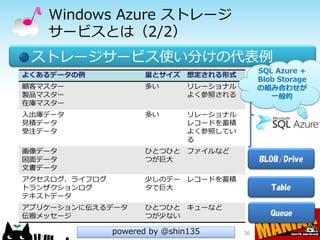

36. Windows Azure ストレージ
サービスとは（2/2）
ストレージサービス使い分けの代表例
SQL Azure +
Blob Storage
の組み合わせが
一般的
powered by @shin135 36

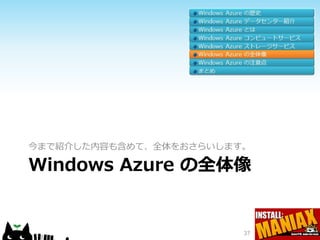

37. 今まで紹介した内容も含めて、全体をおさらいします。
Windows Azure の全体像
37

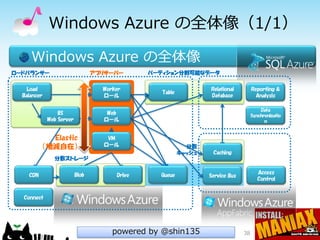

38. Windows Azure の全体像（1/1）
Windows Azure の全体像
ロードバランサー アプリサーバー パーティション分割可能なデータ
Load
ロード Worker
バックエンド処 キーバリュース Relational
リレーショナル Reporting &
レポーティング、
Table データベース
バランサー
Balancer 理
ロール トア Database BI
Analysis
Data
IIS
リバースプロキ Web Synchronizatio
データ同期
Webサーバー
シ、キャッシュ
Web Server ロール n
Elastic VM
管理サーバー
（増減自在） ロール 分散
キャッシュ Caching
分散キャッシュ
分散ストレージ
CDN配信 大容量ファイル ファイルシステ Access
アクセス権
CDN Blob Drive Queue
キュー Service Bus
サービスバス
サービス 格納 ム 管理
Control
Connect
VPN
powered by @shin135 38

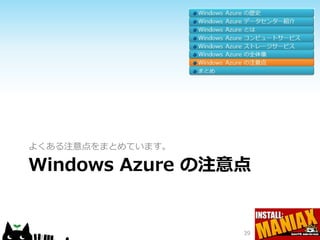

39. よくある注意点をまとめています。
Windows Azure の注意点
39

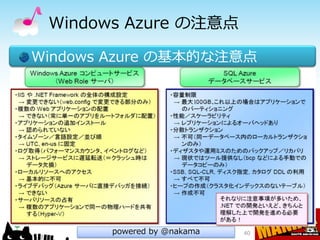

40. Windows Azure の注意点
Windows Azure の基本的な注意点
powered by @nakama 40

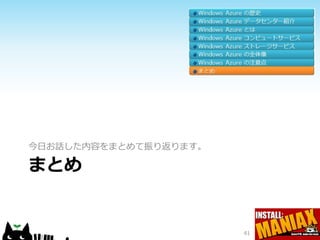

41. 今日お話した内容をまとめて振り返ります。
まとめ
41

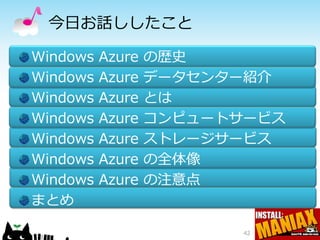

42. 今日お話ししたこと
Windows Azure の歴史
Windows Azure データセンター紹介
Windows Azure とは
Windows Azure コンピュートサービス
Windows Azure ストレージサービス
Windows Azure の全体像
Windows Azure の注意点
まとめ
42

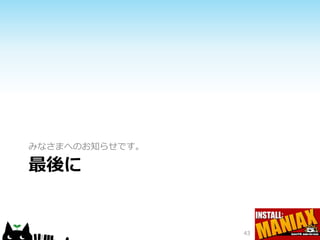

43. みなさまへのお知らせです。
最後に
43

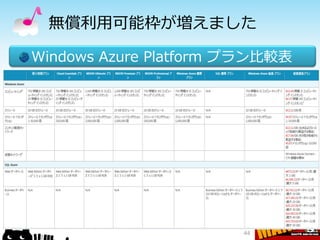

44. 無償利用可能枠が増えました
Windows Azure Platform プラン比較表
44

45. で今すぐ検索！
45

46. Azureユーザー会にご参加下さい
で検索！
http://r.jazug.jp/
46

47. 最新情報の提供元や、今回の資料で参考にした転記元資料を
まとめました。
参考
47

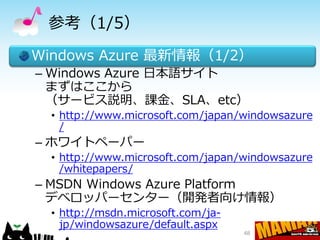

48. 参考（1/5）
Windows Azure 最新情報（1/2）
– Windows Azure 日本語サイト
まずはここから
（サービス説明、課金、SLA、etc）
• http://www.microsoft.com/japan/windowsazure
/
– ホワイトペーパー
• http://www.microsoft.com/japan/windowsazure
/whitepapers/
– MSDN Windows Azure Platform
デベロッパーセンター（開発者向け情報）
• http://msdn.microsoft.com/ja-
jp/windowsazure/default.aspx
48

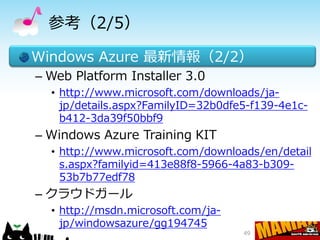

49. 参考（2/5）
Windows Azure 最新情報（2/2）
– Web Platform Installer 3.0
• http://www.microsoft.com/downloads/ja-
jp/details.aspx?FamilyID=32b0dfe5-f139-4e1c-
b412-3da39f50bbf9
– Windows Azure Training KIT
• http://www.microsoft.com/downloads/en/detail
s.aspx?familyid=413e88f8-5966-4a83-b309-
53b7b77edf78
– クラウドガール
• http://msdn.microsoft.com/ja-
jp/windowsazure/gg194745
49

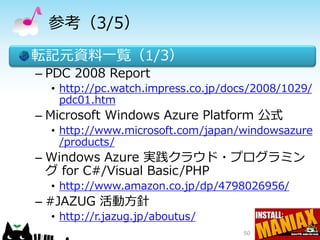

50. 参考（3/5）
転記元資料一覧（1/3）
– PDC 2008 Report
• http://pc.watch.impress.co.jp/docs/2008/1029/
pdc01.htm
– Microsoft Windows Azure Platform 公式
• http://www.microsoft.com/japan/windowsazure
/products/
– Windows Azure 実践クラウド・プログラミン
グ for C#/Visual Basic/PHP
• http://www.amazon.co.jp/dp/4798026956/
– #JAZUG 活動方針
• http://r.jazug.jp/aboutus/
50

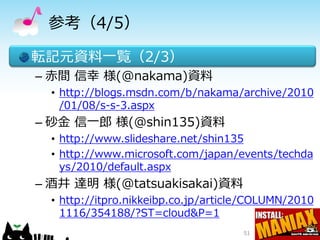

51. 参考（4/5）
転記元資料一覧（2/3）
– 赤間 信幸 様(@nakama)資料
• http://blogs.msdn.com/b/nakama/archive/2010
/01/08/s-s-3.aspx
– 砂金 信一郎 様(@shin135)資料
• http://www.slideshare.net/shin135
• http://www.microsoft.com/japan/events/techda
ys/2010/default.aspx
– 酒井 達明 様(@tatsuakisakai)資料
• http://itpro.nikkeibp.co.jp/article/COLUMN/2010
1116/354188/?ST=cloud&P=1
51

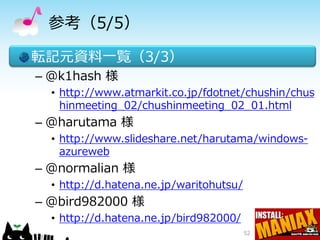

52. 参考（5/5）
転記元資料一覧（3/3）
– @k1hash 様
• http://www.atmarkit.co.jp/fdotnet/chushin/chus
hinmeeting_02/chushinmeeting_02_01.html
– @harutama 様
• http://www.slideshare.net/harutama/windows-
azureweb
– @normalian 様
• http://d.hatena.ne.jp/waritohutsu/
– @bird982000 様
• http://d.hatena.ne.jp/bird982000/
52

53. ご静聴ありがとうございました。
@fullvirtue 53
