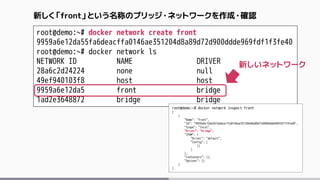

![root@demo:~# docker network create front
9959a6e12da55fa6deacffa0146ae351204d8a89d72d900ddde969fdf1f3fe40
root@demo:~# docker network ls
NETWORK ID NAME DRIVER
28a6c2d24224 none null
49ef940103f8 host host
9959a6e12da5 front bridge
1ad2e3648872 bridge bridge
新しく「front」という名称のブリッジ・ネットワークを作成・確認
root@demo:~# docker network inspect front
[
{
"Name": "front",
"Id": "9959a6e12da55fa6deacffa0146ae351204d8a89d72d900ddde969fdf1f3fe40",
"Scope": "local",
"Driver": "bridge",
"IPAM": {
"Driver": "default",
"Config": [
{}
]
},
"Containers": {},
"Options": {}
}
]
新しいネットワーク](https://image.slidesharecdn.com/whatsnewaobutdocker2015networkandorchestration-151214092849/85/Docker-v1-9-39-320.jpg)

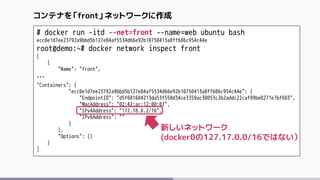

![# docker run -itd --net=front --name=web ubuntu bash
ecc0e1d7ee23792a9bbd5b127e84af5534d66e92b10750413a8ff686c954c44e
root@demo:~# docker network inspect front
[
{
"Name": "front",
…
"Containers": {
"ecc0e1d7ee23792a9bbd5b127e84af5534d66e92b10750413a8ff686c954c44e": {
"EndpointID": "d5f681684213da53f558d34ce3359ac30053c2b2addc22caf99be8271e7bf603",
"MacAddress": "02:42:ac:12:00:02",
"IPv4Address": "172.18.0.2/16",
"IPv6Address": ""
}
},
"Options": {}
}
]
コンテナを「front」ネットワークに作成
新しいネットワーク
(docker0の127.17.0.0/16ではない）](https://image.slidesharecdn.com/whatsnewaobutdocker2015networkandorchestration-151214092849/85/Docker-v1-9-40-320.jpg)
![etcd:
image: gcr.io/google_containers/etcd:2.0.13
container_name: etcd
command: ['/usr/local/bin/etcd', '--bind-addr=0.0.0.0:4001', '--data-dir=/var/etcd/data']
apiserver:
image: gcr.io/google_containers/hyperkube:v1.0.7
container_name: apiserver
ports:
- "8080"
command: ["/hyperkube", "apiserver", "--service-cluster-ip-range=172.17.17.1/24", "--address=0.0.0.0", "--etcd_servers=http://etcd:4001", "--cluster_name=kubernetes", "--v=2"]
controller:
image: gcr.io/google_containers/hyperkube:v1.0.7
command: ["/hyperkube", "controller-manager", "--address=0.0.0.0", "--master=http://apiserver:8080", "--v=2"]
environment:
- "affinity:container==*apiserver*"
scheduler:
image: gcr.io/google_containers/hyperkube:v1.0.7
command: ["/hyperkube", "scheduler", "--address=0.0.0.0", "--master=http://apiserver:8080", "--v=2"]
environment:
- "affinity:container==*apiserver*"
kubelet:
image: gcr.io/google_containers/hyperkube:v1.0.7
command: ['/hyperkube', 'kubelet', '--containerized' , '--api_servers=http://apiserver:8080', '--v=2', '--address=0.0.0.0', '--enable_server']
volumes:
- /:/rootfs:ro
- /sys:/sys:ro
- /dev:/dev
- /var/run/docker.sock:/var/run/docker.sock
- /var/lib/docker/:/var/lib/docker:ro
- /var/lib/kubelet/:/var/lib/kubelet:rw
- /var/run:/var/run:rw
privileged: true
# A kubelet shouldn't run alongside another kubelet - One privileged kubelet per node
environment:
- "affinity:container!=*kubelet*"
proxy:
image: gcr.io/google_containers/hyperkube:v1.0.7
command: ['/hyperkube', 'proxy', '--master=http://apiserver:8080', '--v=2']
privileged: true
# A proxy should run alongside another kubelet
environment:
- "affinity:container==*kubelet*"
これはComposeの設定ファイル
例です。複雑なコンテナの構成
だとしても、Composeのコマンド
１つで構築できます。](https://image.slidesharecdn.com/whatsnewaobutdocker2015networkandorchestration-151214092849/85/Docker-v1-9-59-320.jpg)
Uploaded byMasahito Zembutsu
Docker技術情報アップデート v1.9 ネットワークとオーケストレーション
DockerCon EU 2015 Catch up！ 発表資料 http://connpass.com/event/23151/ 日時：2015年12月10日（木）19:00～21:00 会場：テコラス株式会社＠東京・東新宿
More Related Content
![[Cloud OnAir] オンプレミスにあるデータを GCP で分析する前に知っておきたいアーキテクチャ 2019年5月30日 放送](https://cdn.slidesharecdn.com/ss_thumbnails/0530-190530103406-thumbnail.jpg?width=640&height=640&fit=bounds)
![8a1#19[はじめてのdocker] 公開版](https://cdn.slidesharecdn.com/ss_thumbnails/8a117docker-150313082448-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Docker技術情報アップデート v1.9 ネットワークとオーケストレーション
![[1C5] Docker Comose & Swarm mode Orchestration (Japan Container Days - Day1)](https://cdn.slidesharecdn.com/ss_thumbnails/1c5dockercomposeorchestration-181206021928-thumbnail.jpg?width=640&height=640&fit=bounds)
Docker技術情報アップデート v1.9 ネットワークとオーケストレーション
- 1. Docker技術情報アップデート v1.9-ネットワークとオーケストレーション 2015年12月10日(木) DockerCon EU 2015Catch Up @zembutsu Technology Evangelist; Creationline, Inc. Networking and Orchestration 背景画像CREDIT:スフィア / PIXTA(ピクスタ)

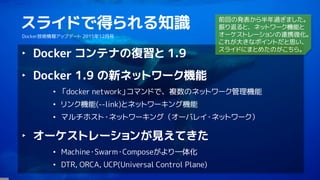

- 2. 2 スライドで得られる知識 Docker技術情報アップデート 2015年12月号 ‣ Dockerコンテナの復習と 1.9 ‣ Docker 1.9 の新ネットワーク機能 • 「docker network」コマンドで、複数のネットワーク管理機能 • リンク機能(--link)とネットワーキング機能 • マルチホスト・ネットワーキング（オーバレイ・ネットワーク） ‣ オーケストレーションが見えてきた • Machine・Swarm・Composeがより一体化 • DTR, ORCA, UCP(Universal Control Plane) 前回の発表から半年過ぎました。 振り返ると、ネットワーク機能と オーケストレーションの連携強化。 これが大きなポイントだと思い、 スライドにまとめたのがこちら。

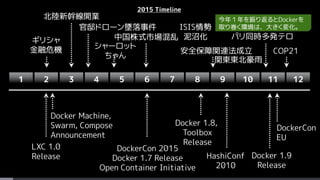

- 3. 1 32 45 6 7 8 9 10 11 12 2015 Timeline DockerCon 2015 Docker 1.7 Release Open Container Initiative Docker 1.9 Release LXC 1.0 Release Docker 1.8, Toolbox Release DockerCon EU HashiConf 2010 ギリシャ 金融危機 北陸新幹線開業 COP21 シャーロット ちゃん 中国株式市場混乱 パリ同時多発テロ 官邸ドローン墜落事件 安全保障関連法成立 ISIS情勢 泥沼化 Docker Machine, Swarm, Compose Announcement 今年１年を振り返るとDockerを 取り巻く環境は、大きく変化。 関東東北豪雨
- 4.

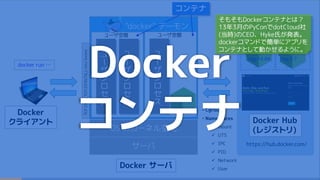

- 5. サーバ OS のカーネル空間 Docker サーバ ユ ー ザ プ ロ セ ス ユ ー ザ プ ロ セ ス ユーザ空間 ユ ー ザ プ ロ セ ス ユーザ空間 •Cgroups • Namespaces mount UTS IPC PID Network User コンテナ https://hub.docker.com/ Docker Hub (レジストリ) Docker クライアント "docker" デーモン TCP:2375,TCP:2376(TSL),UnixSocket Ubuntu レポジトリ MySQL レポジトリ tag:latest tag:14.04 … tag:latest tag:5.7 …docker run … Docker コンテナ そもそもDockerコンテナとは？ 13年3月のPyConでdotCloud社 (当時)のCEO、Hyke氏が発表。 dockerコマンドで簡単にアプリを コンテナとして動かせるように。

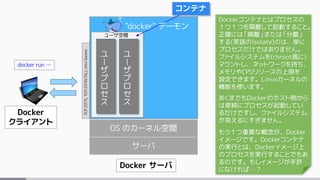

- 6. サーバ OS のカーネル空間 Docker サーバ ユ ー ザ プ ロ セ ス ユ ー ザ プ ロ セ ス ユーザ空間 コンテナ Docker クライアント "docker"デーモン TCP:2375,TCP:2376(TSL),UnixSocket docker run … Dockerコンテナとはプロセスの １つ１つを隔離して起動すること。 正確には「隔離」または「分離」 する(英語のisolate)のは、単に プロセスだけではありません。 ファイルシステムを(chroot風に) マウントし、ネットワークを持ち、 メモリやCPUリソースの上限を 設定できます。Linuxカーネルの 機能を使います。 あくまでもDockerのホスト側から は単純にプロセスが起動してい るだけですし、ファイルシステム が見えるにすぎません。 もう１つ重要な概念が、Docker イメージです。Dockerコンテナ の実行とは、Dockerイメージ上 のプロセスを実行することでもあ るのです。もしイメージが手許 になければ…？

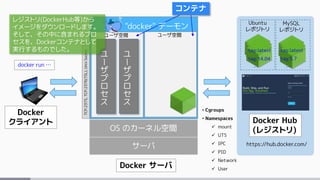

- 7. サーバ OS のカーネル空間 Docker サーバ ユ ー ザ プ ロ セ ス ユ ー ザ プ ロ セ ス ユーザ空間ユーザ空間 • Cgroups • Namespaces mount UTS IPC PID Network User コンテナ https://hub.docker.com/ Docker Hub (レジストリ) Docker クライアント "docker" デーモン TCP:2375,TCP:2376(TSL),UnixSocket Ubuntu レポジトリ MySQL レポジトリ tag:latest tag:14.04 … tag:latest tag:5.7 …docker run … レジストリ(DockerHub等)から イメージをダウンロードします。 そして、その中に含まれるプロ セスを、Dockerコンテナとして 実行するものでした。
- 8. • Cgroups • Namespaces mount UTS IPC PID Network User そして、そのプロセスの実行を コンテナを実行していると表現し、 プロセスが停止するとコンテナ も停止しているものと扱います。

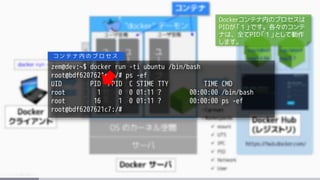

- 9. zem@dev:~$ docker run-ti ubuntu /bin/bash root@bdf6207621c7:/# ps -ef UID PID PPID C STIME TTY TIME CMD root 1 0 0 01:11 ? 00:00:00 /bin/bash root 16 1 0 01:11 ? 00:00:00 ps -ef root@bdf6207621c7:/# コ ン テ ナ 内 の プ ロ セ ス Dockerコンテナ内のプロセスは PIDが「１」です。各々のコンテ ナは、全てPID「１」として動作 します。

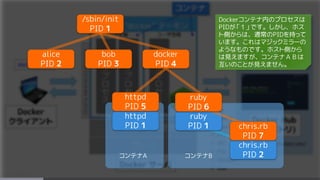

- 10. Dockerコンテナ内のプロセスは PIDが「１」です。しかし、ホス ト側からは、通常のPIDを持って います。これはマジックミラーの ようなものです。ホスト側から は見えますが、コンテナＡＢは 互いのことが見えません。 /sbin/init PID 1 alice PID 2 bob PID3 docker PID 4 httpd PID 1 コンテナA コンテナB ruby PID 1 chris.rb PID 2 httpd PID 5 chris.rb PID 7 ruby PID 6

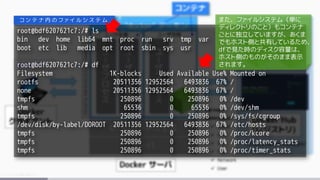

- 11. root@bdf6207621c7:/# ls bin devhome lib64 mnt proc run srv tmp var boot etc lib media opt root sbin sys usr root@bdf6207621c7:/# df Filesystem 1K-blocks Used Available Use% Mounted on rootfs 20511356 12952564 6493836 67% / none 20511356 12952564 6493836 67% / tmpfs 250896 0 250896 0% /dev shm 65536 0 65536 0% /dev/shm tmpfs 250896 0 250896 0% /sys/fs/cgroup /dev/disk/by-label/DOROOT 20511356 12952564 6493836 67% /etc/hosts tmpfs 250896 0 250896 0% /proc/kcore tmpfs 250896 0 250896 0% /proc/latency_stats tmpfs 250896 0 250896 0% /proc/timer_stats コ ン テ ナ 内 の フ ァ イ ル シ ス テ ム また、ファイルシステム（単に ディレクトリのこと）もコンテナ ごとに独立していますが、あくま でもホスト側と共有しているため、 dfで見た時のディスク容量は、 ホスト側のものがそのまま表示 されます。

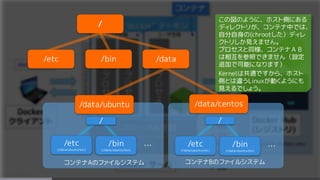

- 12. この図のように、ホスト側にある ディレクトリが、コンテナ中では、 自分自身の(chrootした）ディレ クトリしか見えません。 プロセスと同様、コンテナＡＢ は相互を参照できません（設定 追加で可能になります） Kernelは共通ですから、ホスト 側とは違うLinuxが動くようにも 見えるでしょう。 / /etc /bin /data コンテナAのファイルシステム …… コンテナBのファイルシステム /etc (/data/ubuntu/etc) /data/ubuntu /data/centos /bin (/data/ubuntu/bin) /etc (/data/ubuntu/etc) /bin (/data/ubuntu/bin) / /

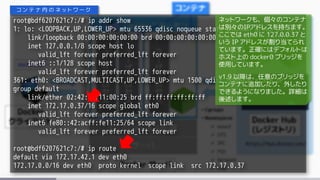

- 13. root@bdf6207621c7:/# ip addrshow 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 361: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default link/ether 02:42:ac:11:00:25 brd ff:ff:ff:ff:ff:ff inet 172.17.0.37/16 scope global eth0 valid_lft forever preferred_lft forever inet6 fe80::42:acff:fe11:25/64 scope link valid_lft forever preferred_lft forever root@bdf6207621c7:/# ip route default via 172.17.42.1 dev eth0 172.17.0.0/16 dev eth0 proto kernel scope link src 172.17.0.37 コ ン テ ナ 内 の ネ ッ ト ワ ー ク ネットワークも、個々のコンテナ は別々のIPアドレスを持ちます。 ここでは eth0 に 127.0.0.37 と いう IP アドレスが割り当てられ ています。正確にはデフォルトは ホスト上の docker0 ブリッジを 使用しています。 v1.9 以降は、任意のブリッジを コンテナに追加したり、外したり できるようになりました。詳細は 後述します。

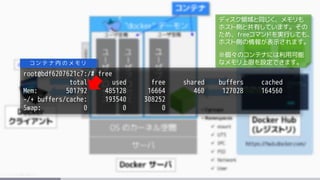

- 14. root@bdf6207621c7:/# free total usedfree shared buffers cached Mem: 501792 485128 16664 460 127028 164560 -/+ buffers/cache: 193540 308252 Swap: 0 0 0 コ ン テ ナ 内 の メ モ リ ディスク領域と同じく、メモリも ホスト側と共有しています。その ため、freeコマンドを実行しても、 ホスト側の情報が表示されます。 ※個々のコンテナには利用可能 なメモリ上限を設定できます。

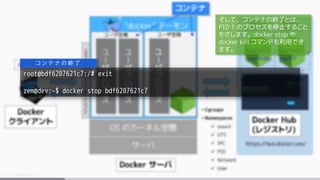

- 15. root@bdf6207621c7:/# exit zem@dev:~$ dockerstop bdf6207621c7 コ ン テ ナ の 終 了 そして、コンテナの終了とは、 PID 1 のプロセスを停止すること をさします。docker stop や docker kill コマンドも利用でき ます。

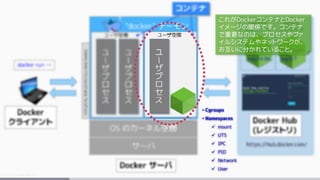

- 16. • Cgroups • Namespaces mount UTS IPC PID Network User これがDockerコンテナとDocker イメージの関係です。コンテナ で重要なのは、プロセスやファ イルシステムやネットワークが、 お互いに分かれていること。
- 17. 17 Docker 1.9 ‣ 2015年11月の更新 •Docker Engine 1.9 リリース – マルチホスト・ネットワーキングのサポート – ボリューム用プラグインの再設計 • Docker Swarm 1.0.0 リリース – ネットワーク機能・ボリューム機能のサポート • Docker Compose 1.5 リリース – ネットワーク機能の実験的サポート 11月の更新ではDockerエンジン だけでなく、Swarm・Compose・ Machineの各ツールもバージョン アップ。一番大きな変更点は、 ネットワーク機能の強化と、新し い docker network コマンドの サポートでしょう。
- 18. 18 ‣ Docker Engine1.9 • Dockerfile 構築時のオプション追加 • イメージの並列取得 • 停止シグナルのカスタマイズ • AWS CloudWatch ロギングドライバ対応 • docker stats コマンドにディスク I/O データを追加

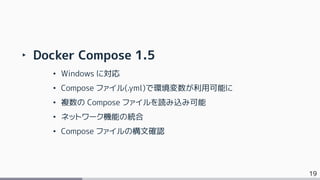

- 19. 19 ‣ Docker Compose1.5 • Windows に対応 • Compose ファイル(.yml)で環境変数が利用可能に • 複数の Compose ファイルを読み込み可能 • ネットワーク機能の統合 • Compose ファイルの構文確認
- 20. 20 ‣ Docker Registry2.2 • Google Cloud Storage 対応 • 読み込み専用モードのサポート • ホスト名の設定 • ファイル存在と HTTP ヘルスチェック設定 • HTTP レスポンス・ヘッダ
- 21. Docker のネットワーク機能 2■■□ DockerNetworking Features
- 22. Dockerの動作ホスト コンテナA コンテナB docker0 bridge eth0eth0IP: 172.17.0.2 IP: 172.17.0.3 IP: 172.17.0.1 Docker 1.8 以前のネットワーク これまでのDockerでは、コンテ ナがホスト側のポートを利用した り通信するには、docker0ブリッ ジを通して通信していました。 vtehd... vtehd...

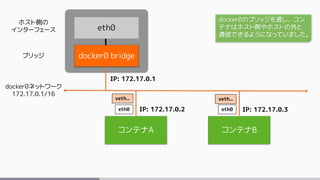

- 23. docker0ネットワーク 172.17.0.1/16 コンテナA コンテナB eth0 eth0IP:172.17.0.2 IP: 172.17.0.3 docker0 bridge IP: 172.17.0.1 veth.. veth.. eth0 ホスト側の インターフェース ブリッジ docker0のブリッジを通し、コン テナはホスト側やホストの外と 通信できるようになっていました。

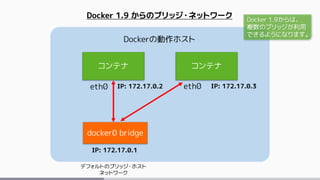

- 24. Dockerの動作ホスト コンテナ コンテナ docker0 bridge IP:172.17.0.1 デフォルトのブリッジ・ホスト ネットワーク Docker 1.9 からのブリッジ・ネットワーク Docker 1.9からは、 複数のブリッジが利用 できるようになります。 eth0 eth0IP: 172.17.0.2 IP: 172.17.0.3

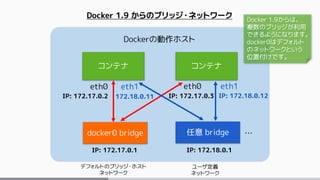

- 25. コンテナ コンテナ docker0 bridge任意 bridge デフォルトのブリッジ・ホスト ネットワーク ユーザ定義 ネットワーク Docker 1.9 からのブリッジ・ネットワーク … Docker 1.9からは、 複数のブリッジが利用 できるようになります。 docker0はデフォルト のネットワークという 位置付けです。 IP: 172.17.0.1 IP: 172.18.0.1 eth0 eth0 IP: 172.17.0.2 IP: 172.17.0.3 eth1 IP: 172.18.0.12172.18.0.11 eth1 Dockerの動作ホスト

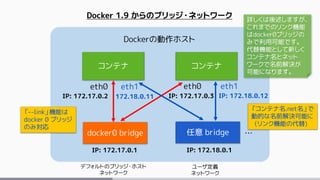

- 26. コンテナ コンテナ docker0 bridge任意 bridge デフォルトのブリッジ・ホスト ネットワーク ユーザ定義 ネットワーク Docker 1.9 からのブリッジ・ネットワーク … 詳しくは後述しますが、 これまでのリンク機能 はdocker0ブリッジの みで利用可能です。 代替機能として新しく コンテナ名とネット ワークで名前解決が 可能になります。 IP: 172.17.0.1 IP: 172.18.0.1 eth0 eth0 IP: 172.17.0.2 IP: 172.17.0.3 eth1 IP: 172.18.0.12172.18.0.11 eth1 Dockerの動作ホスト 「--link」機能は docker 0 ブリッジ のみ対応 「コンテナ名.net名」で 動的な名前解決可能に （リンク機能の代替)

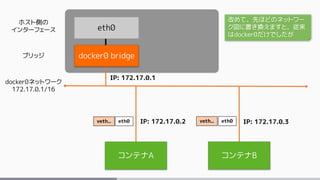

- 27. docker0ネットワーク 172.17.0.1/16 eth0 eth0IP: 172.17.0.2IP: 172.17.0.3 docker0 bridge IP: 172.17.0.1 veth.. veth.. ホスト側の インターフェース ブリッジ 改めて、先ほどのネットワー ク図に置き換えますと、従来 はdocker0だけでしたが コンテナA コンテナB eth0

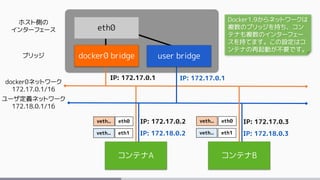

- 28. docker0ネットワーク 172.17.0.1/16 eth0 eth0IP: 172.17.0.2IP: 172.17.0.3 docker0 bridge IP: 172.17.0.1 veth.. veth.. ホスト側の インターフェース ブリッジ Docker1.9からネットワークは 複数のブリッジを持ち、コン テナも複数のインターフェー スを持てます。この設定はコ ンテナの再起動が不要です。 ユーザ定義ネットワーク 172.18.0.1/16 コンテナA コンテナB eth0 user bridge eth1 eth1IP: 172.18.0.2 IP: 172.18.0.3veth.. veth.. IP: 172.18.0.1

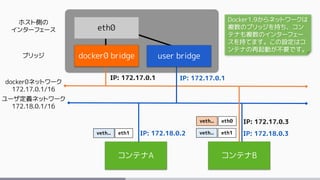

- 29. docker0ネットワーク 172.17.0.1/16 eth0 IP: 172.17.0.3 docker0bridge IP: 172.17.0.1 veth.. ホスト側の インターフェース ブリッジ Docker1.9からネットワークは 複数のブリッジを持ち、コン テナも複数のインターフェー スを持てます。この設定はコ ンテナの再起動が不要です。 ユーザ定義ネットワーク 172.18.0.1/16 コンテナA コンテナB eth0 user bridge eth1 eth1IP: 172.18.0.2 IP: 172.18.0.3veth.. veth.. IP: 172.18.0.1

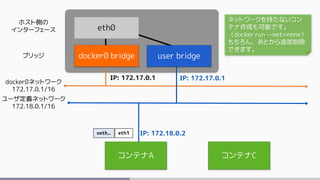

- 30. docker0ネットワーク 172.17.0.1/16 docker0 bridge IP: 172.17.0.1 ホスト側の インターフェース ブリッジ ネットワークを持たないコン テナ作成も可能です。 （dockerrun --net=none） もちろん、あとから追加削除 できます。 ユーザ定義ネットワーク 172.18.0.1/16 コンテナA コンテナC eth0 user bridge eth1 IP: 172.18.0.2veth.. IP: 172.18.0.1

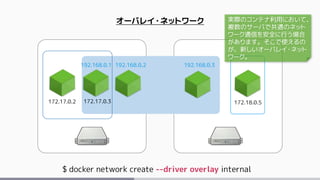

- 31. オーバレイ・ネットワーク $ docker networkcreate --driver overlay internal 172.17.0.2 172.17.0.3 172.18.0.5 192.168.0.3192.168.0.1 192.168.0.2 実際のコンテナ利用において、 複数のサーバで共通のネット ワーク通信を安全に行う場合 があります。そこで使えるの が、新しいオーバレイ・ネット ワーク。
- 32. docker0ネットワーク 172.17.0.1/16 docker0 bridge IP: 172.17.0.1 ホスト側の インターフェース ブリッジ overlayネットワーク 192.168.10.1/16 コンテナA eth0 overlay network IP: 192.168.10.1 docker0 bridge eth0 overlay network eth0IP: 172.17.0.2veth.. コンテナB ホスト１ ホスト２ オーバレイ・ネットワーク ドライバは、VXLAN技術 (virtual extention lan) を使い、複数ホスト上に またがる仮想ネットワーク の利用が可能です。
- 33. docker0ネットワーク 172.17.0.1/16 docker0 bridge IP: 172.17.0.1 ホスト側の インターフェース ブリッジ overlayネットワーク 192.168.10.1/16 コンテナA eth0 overlay network eth1 IP:192.168.10.2veth.. IP: 192.168.10.1 docker0 bridge eth0 overlay network eth0 IP: 172.17.0.2veth.. eth1 IP: 192.168.10.3veth.. コンテナB ホスト１ ホスト２ ネットワークには、ホスト 毎にネットワークIDが割り 振られます。オーバレイ・ ネットワークの場合、ホス トが異なってもネットワー クIDは同じです。 疎通

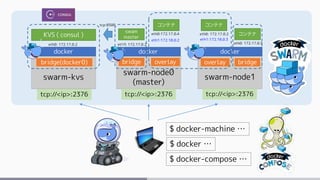

- 34. swarm-kvs swarm-node0 (master) swarm-node1 $ docker … $docker-compose … tcp://<ip>:2376 tcp://<ip>:2376tcp://<ip>:2376 $ docker-machine … docker docker docker KVS ( consul ) bridge overlaybridge(docker0) bridgeoverlay swam master コンテナ コンテナ コンテナ tcp:8500 eth0: 172.17.0.2 eth0: 172.17.0.2 eth0: 172.17.0.2 eth0: 172.17.0.5 eth0:172.17.0.4 eth1:172.18.0.2 eth1:172.18.0.3
- 35. 35 docker network コマンド ‣docker network create ネットワーク作成 ‣ docker network ls ネットワーク一覧 ‣ docker network connect コンテナに接続 ‣ docker network disconnect 切断 ‣ docker network rm ネットワーク削除
- 36. 36 ‣ docker networkinspect ネットワーク調査 ‣ docker run --net=<ネットワーク名>
- 37.

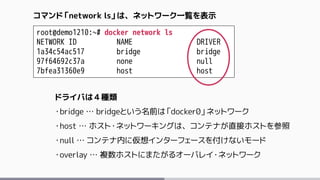

- 38. root@demo1210:~# docker networkls NETWORK ID NAME DRIVER 1a34c54ac517 bridge bridge 97f64692c37a none null 7bfea31360e9 host host コマンド「network ls」は、ネットワーク一覧を表示 ドライバは４種類 ・bridge … bridgeという名前は「docker0」ネットワーク ・host … ホスト・ネットワーキングは、コンテナが直接ホストを参照 ・null … コンテナ内に仮想インターフェースを付けないモード ・overlay … 複数ホストにまたがるオーバレイ・ネットワーク
- 39. root@demo:~# docker networkcreate front 9959a6e12da55fa6deacffa0146ae351204d8a89d72d900ddde969fdf1f3fe40 root@demo:~# docker network ls NETWORK ID NAME DRIVER 28a6c2d24224 none null 49ef940103f8 host host 9959a6e12da5 front bridge 1ad2e3648872 bridge bridge 新しく「front」という名称のブリッジ・ネットワークを作成・確認 root@demo:~# docker network inspect front [ { "Name": "front", "Id": "9959a6e12da55fa6deacffa0146ae351204d8a89d72d900ddde969fdf1f3fe40", "Scope": "local", "Driver": "bridge", "IPAM": { "Driver": "default", "Config": [ {} ] }, "Containers": {}, "Options": {} } ] 新しいネットワーク
- 40. # docker run-itd --net=front --name=web ubuntu bash ecc0e1d7ee23792a9bbd5b127e84af5534d66e92b10750413a8ff686c954c44e root@demo:~# docker network inspect front [ { "Name": "front", … "Containers": { "ecc0e1d7ee23792a9bbd5b127e84af5534d66e92b10750413a8ff686c954c44e": { "EndpointID": "d5f681684213da53f558d34ce3359ac30053c2b2addc22caf99be8271e7bf603", "MacAddress": "02:42:ac:12:00:02", "IPv4Address": "172.18.0.2/16", "IPv6Address": "" } }, "Options": {} } ] コンテナを「front」ネットワークに作成 新しいネットワーク (docker0の127.17.0.0/16ではない）
- 41. root@demo:~# docker networkcreate back 6afc733feeaf46aaff80c5a605bacba63ae3463d1cfb925a9cdc9d82c3e9184b root@demo:~# docker network ls NETWORK ID NAME DRIVER 28a6c2d24224 none null 49ef940103f8 host host 9959a6e12da5 front bridge 6afc733feeaf back bridge 1ad2e3648872 bridge bridge root@demo:~# docker run -itd --net=back --name=db ubuntu bash 0c3da94b22aa6d260a68ec7763e0962b2b273e6656e1d875a0c7c371244ebb41 新しいブリッジネットワーク「back」と、「db」コンテナをそこに作成 新しいネットワーク

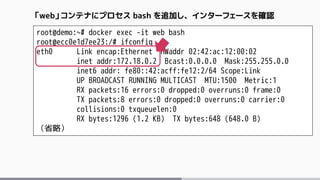

- 42. root@demo:~# docker exec-it web bash root@ecc0e1d7ee23:/# ifconfig eth0 Link encap:Ethernet HWaddr 02:42:ac:12:00:02 inet addr:172.18.0.2 Bcast:0.0.0.0 Mask:255.255.0.0 inet6 addr: fe80::42:acff:fe12:2/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:16 errors:0 dropped:0 overruns:0 frame:0 TX packets:8 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:1296 (1.2 KB) TX bytes:648 (648.0 B) （省略） 「web」コンテナにプロセス bash を追加し、インターフェースを確認
- 43. root@demo:~# docker networkconnect back web root@ecc0e1d7ee23:/# ifconfig eth0 Link encap:Ethernet HWaddr 02:42:ac:12:00:02 inet addr:172.18.0.2 Bcast:0.0.0.0 Mask:255.255.0.0 inet6 addr: fe80::42:acff:fe12:2/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:16 errors:0 dropped:0 overruns:0 frame:0 TX packets:8 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:1296 (1.2 KB) TX bytes:648 (648.0 B) eth1 Link encap:Ethernet HWaddr 02:42:ac:13:00:03 inet addr:172.19.0.3 Bcast:0.0.0.0 Mask:255.255.0.0 inet6 addr: fe80::42:acff:fe13:3/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:8 errors:0 dropped:0 overruns:0 frame:0 TX packets:8 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:648 (648.0 B) TX bytes:648 (648.0 B) 「web」「db」の両コンテナをつなげるには？「back」ネットワークに接続

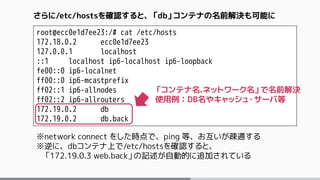

- 44. root@ecc0e1d7ee23:/# cat /etc/hosts 172.18.0.2ecc0e1d7ee23 127.0.0.1 localhost ::1 localhost ip6-localhost ip6-loopback fe00::0 ip6-localnet ff00::0 ip6-mcastprefix ff02::1 ip6-allnodes ff02::2 ip6-allrouters 172.19.0.2 db 172.19.0.2 db.back さらに/etc/hostsを確認すると、「db」コンテナの名前解決も可能に 「コンテナ名.ネットワーク名」で名前解決 使用例：DB名やキャッシュ・サーバ等 ※network connect をした時点で、ping 等、お互いが疎通する ※逆に、dbコンテナ上で/etc/hostsを確認すると、 「172.19.0.3 web.back」の記述が自動的に追加されている

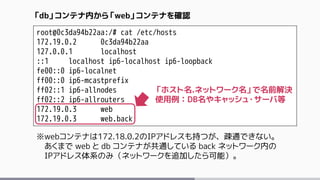

- 45. root@0c3da94b22aa:/# cat /etc/hosts 172.19.0.20c3da94b22aa 127.0.0.1 localhost ::1 localhost ip6-localhost ip6-loopback fe00::0 ip6-localnet ff00::0 ip6-mcastprefix ff02::1 ip6-allnodes ff02::2 ip6-allrouters 172.19.0.3 web 172.19.0.3 web.back 「db」コンテナ内から「web」コンテナを確認 「ホスト名.ネットワーク名」で名前解決 使用例：DB名やキャッシュ・サーバ等 ※webコンテナは172.18.0.2のIPアドレスも持つが、疎通できない。 あくまで web と db コンテナが共通している back ネットワーク内の IPアドレス体系のみ（ネットワークを追加したら可能）。

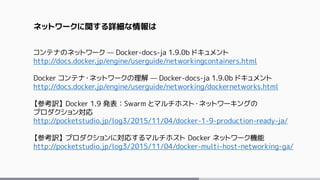

- 46. ネットワークに関する詳細な情報は コンテナのネットワーク — Docker-docs-ja1.9.0b ドキュメント http://docs.docker.jp/engine/userguide/networkingcontainers.html Docker コンテナ・ネットワークの理解 — Docker-docs-ja 1.9.0b ドキュメント http://docs.docker.jp/engine/userguide/networking/dockernetworks.html 【参考訳】 Docker 1.9 発表：Swarm とマルチホスト・ネットワーキングの プロダクション対応 http://pocketstudio.jp/log3/2015/11/04/docker-1-9-production-ready-ja/ 【参考訳】 プロダクションに対応するマルチホスト Docker ネットワーク機能 http://pocketstudio.jp/log3/2015/11/04/docker-multi-host-networking-ga/
- 47.
- 48. ┌──────────────────────┐ │ドッカースウォームが あらわれた! │ │ドッカーコンポーズがあらわれた! │ │コマンド? │ │ ∨ │ └━━━━━━━━━━━━━━━━━━━━━━┘ ┌────┐ │ていじで │ │かえろう │ └━━━━┘ ┌──────コマンド─────┐ │ たたかう じゅもん │ │ にげる げんじつとうひ │ └━━━━━━━━━━━━━━━┘ ＞ 今年2月の時点では、なんだか よく分からないツールが出たの？ オーケストレーション何？でした。

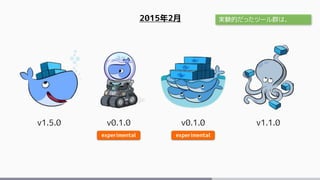

- 49. 2015年2月 v1.5.0 v0.1.0 v1.1.0v0.1.0 experimentalexperimental 実験的だったツール群は、
- 50.
- 51.
- 52.
- 53.
- 55.

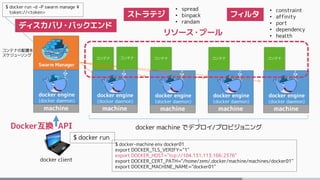

- 56. Swarm Manager machine docker client $docker run docker engine (docker daemon) machine docker engine (docker daemon) machine docker engine (docker daemon) machine docker engine (docker daemon) machine コンテナ $ docker-machine env docker01 export DOCKER_TLS_VERIFY="1" export DOCKER_HOST="tcp://104.131.113.166:2376" export DOCKER_CERT_PATH="/home/zem/.docker/machine/machines/docker01" export DOCKER_MACHINE_NAME="docker01" $ docker run –d –P swarm manage ¥ token://<token> docker engine (docker daemon) コンテナ コンテナ コンテナ コンテナ Docker互換 API リソース・プール ストラテジ フィルタ • spread • binpack • randam • constraint • affinity • port • dependency • health コンテナの配置を スケジューリング docker machine でデプロイ/プロビジョニング ディスカバリ・バックエンド
- 57.

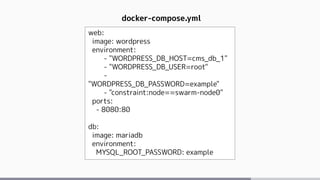

- 58. web: image: wordpress environment: - "WORDPRESS_DB_HOST=cms_db_1" -"WORDPRESS_DB_USER=root" - "WORDPRESS_DB_PASSWORD=example" - "constraint:node==swarm-node0" ports: - 8080:80 db: image: mariadb environment: MYSQL_ROOT_PASSWORD: example docker-compose.yml

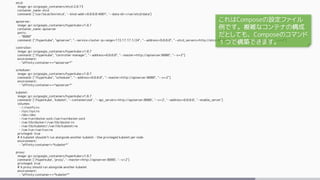

- 59. etcd: image: gcr.io/google_containers/etcd:2.0.13 container_name: etcd command:['/usr/local/bin/etcd', '--bind-addr=0.0.0.0:4001', '--data-dir=/var/etcd/data'] apiserver: image: gcr.io/google_containers/hyperkube:v1.0.7 container_name: apiserver ports: - "8080" command: ["/hyperkube", "apiserver", "--service-cluster-ip-range=172.17.17.1/24", "--address=0.0.0.0", "--etcd_servers=http://etcd:4001", "--cluster_name=kubernetes", "--v=2"] controller: image: gcr.io/google_containers/hyperkube:v1.0.7 command: ["/hyperkube", "controller-manager", "--address=0.0.0.0", "--master=http://apiserver:8080", "--v=2"] environment: - "affinity:container==*apiserver*" scheduler: image: gcr.io/google_containers/hyperkube:v1.0.7 command: ["/hyperkube", "scheduler", "--address=0.0.0.0", "--master=http://apiserver:8080", "--v=2"] environment: - "affinity:container==*apiserver*" kubelet: image: gcr.io/google_containers/hyperkube:v1.0.7 command: ['/hyperkube', 'kubelet', '--containerized' , '--api_servers=http://apiserver:8080', '--v=2', '--address=0.0.0.0', '--enable_server'] volumes: - /:/rootfs:ro - /sys:/sys:ro - /dev:/dev - /var/run/docker.sock:/var/run/docker.sock - /var/lib/docker/:/var/lib/docker:ro - /var/lib/kubelet/:/var/lib/kubelet:rw - /var/run:/var/run:rw privileged: true # A kubelet shouldn't run alongside another kubelet - One privileged kubelet per node environment: - "affinity:container!=*kubelet*" proxy: image: gcr.io/google_containers/hyperkube:v1.0.7 command: ['/hyperkube', 'proxy', '--master=http://apiserver:8080', '--v=2'] privileged: true # A proxy should run alongside another kubelet environment: - "affinity:container==*kubelet*" これはComposeの設定ファイル 例です。複雑なコンテナの構成 だとしても、Composeのコマンド １つで構築できます。
- 60. 引用：Deploy and ManageAny Cluster Manager with Docker Swarm | Docker Blog http://blog.docker.com/2015/11/deploy-manage-cluster-docker-swarm/ Docker Machineによって作られ たSwarmクラスタ上だとしても Composeが利用可能です。
- 61.
- 62. swarm-kvs swarm-node0 (master) swarm-node1 $ docker … $docker-compose … tcp://<ip>:2376 tcp://<ip>:2376tcp://<ip>:2376 $ docker-machine … docker docker docker KVS ( consul ) bridge overlaybridge(docker0) bridgeoverlay swam master コンテナ コンテナ コンテナ tcp:8500 eth0: 172.17.0.2 eth0: 172.17.0.2 eth0: 172.17.0.2 eth0: 172.17.0.5 eth0:172.17.0.4 eth1:172.18.0.2 eth1:172.18.0.3 DigitalOcean上の環境を あらかじめ作成しておき ました。

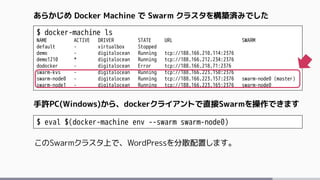

- 63. $ docker-machine ls NAMEACTIVE DRIVER STATE URL SWARM default - virtualbox Stopped demo - digitalocean Running tcp://188.166.210.114:2376 demo1210 * digitalocean Running tcp://188.166.212.234:2376 dodocker - digitalocean Error tcp://188.166.218.71:2376 swarm-kvs - digitalocean Running tcp://188.166.223.150:2376 swarm-node0 - digitalocean Running tcp://188.166.223.157:2376 swarm-node0 (master) swarm-node1 - digitalocean Running tcp://188.166.223.165:2376 swarm-node0 あらかじめ Docker Machine で Swarm クラスタを構築済みでした 手許PC(Windows)から、dockerクライアントで直接Swarmを操作できます $ eval $(docker-machine env --swarm swarm-node0) このSwarmクラスタ上で、WordPressを分散配置します。

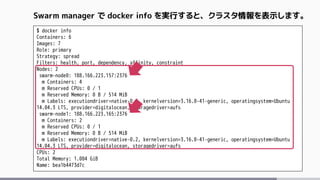

- 64. $ docker info Containers:6 Images: 7 Role: primary Strategy: spread Filters: health, port, dependency, affinity, constraint Nodes: 2 swarm-node0: 188.166.223.157:2376 m Containers: 4 m Reserved CPUs: 0 / 1 m Reserved Memory: 0 B / 514 MiB m Labels: executiondriver=native-0.2, kernelversion=3.16.0-41-generic, operatingsystem=Ubuntu 14.04.3 LTS, provider=digitalocean, storagedriver=aufs swarm-node1: 188.166.223.165:2376 m Containers: 2 m Reserved CPUs: 0 / 1 m Reserved Memory: 0 B / 514 MiB m Labels: executiondriver=native-0.2, kernelversion=3.16.0-41-generic, operatingsystem=Ubuntu 14.04.3 LTS, provider=digitalocean, storagedriver=aufs CPUs: 2 Total Memory: 1.004 GiB Name: bea1b4473d7c Swarm manager で docker info を実行すると、クラスタ情報を表示します。
- 65. $ docker networkcreate cms $ docker network ls NETWORK ID NAME DRIVER 660a83d7dceb swarm-node1/none null 2f172240c30a swarm-node1/docker_gwbridge bridge f31873cbef24 cms overlay 570d49557344 swarm-node1/bridge bridge 91a996769d0d swarm-node1/host host 64b008dee355 swarm-node0/docker_gwbridge bridge 7031059b130a swarm-node0/bridge bridge cmsという名称のオーバレイ・ネットワークを作成します。 ※dockerクライアントが操作しているのは、Swarmクラスタです。 特に明示しなければ、自動的にoverlayネットワークが有効になっています。 ただし、この機能はSwarmの各ノードが Linux 3.16以上の必要があります。

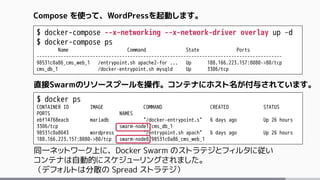

- 66. $ docker-compose --x-networking--x-network-driver overlay up –d $ docker-compose ps Name Command State Ports -------------------------------------------------------------------------------------------- 98531c0a86_cms_web_1 /entrypoint.sh apache2-for ... Up 188.166.223.157:8080->80/tcp cms_db_1 /docker-entrypoint.sh mysqld Up 3306/tcp Compose を使って、WordPressを起動します。 $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES ebf14768eacb mariadb "/docker-entrypoint.s" 6 days ago Up 26 hours 3306/tcp swarm-node1/cms_db_1 98531c0a8643 wordpress "/entrypoint.sh apach" 6 days ago Up 26 hours 188.166.223.157:8080->80/tcp swarm-node0/98531c0a86_cms_web_1 直接Swarmのリソースプールを操作。コンテナにホスト名が付与されています。 同一ネットワーク上に、Docker Swarm のストラテジとフィルタに従い コンテナは自動的にスケジューリングされました。 （デフォルトは分散の Spread ストラテジ）

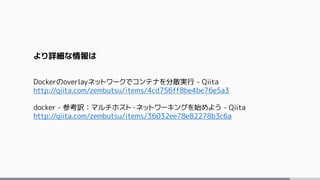

- 67. より詳細な情報は Dockerのoverlayネットワークでコンテナを分散実行 - Qiita http://qiita.com/zembutsu/items/4cd756ff8be4be76e5a3 docker- 参考訳：マルチホスト・ネットワーキングを始めよう - Qiita http://qiita.com/zembutsu/items/36032ee78e82278b3c6a

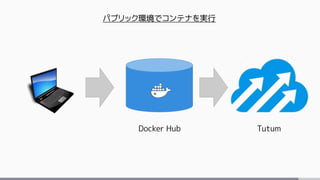

- 68. tutum https://www.tutum.co/ Docker社が買収(10月) AWS, Digital Ocean,Azure, SoftLayer, Packet と連携 コンテナのデプロイと管理 Docker Hub を補完する役割 その他の細かなトピックを紹介。
- 69.

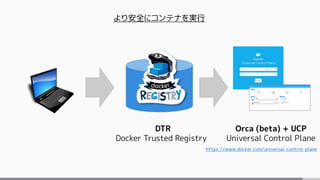

- 70. DTR Docker Trusted Registry Orca(beta) + UCP Universal Control Plane より安全にコンテナを実行 https://www.docker.com/universal-control-plane

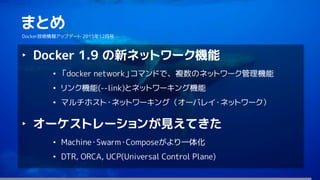

- 72. 72 まとめ Docker技術情報アップデート 2015年12月号 ‣ Docker1.9 の新ネットワーク機能 • 「docker network」コマンドで、複数のネットワーク管理機能 • リンク機能(--link)とネットワーキング機能 • マルチホスト・ネットワーキング（オーバレイ・ネットワーク） ‣ オーケストレーションが見えてきた • Machine・Swarm・Composeがより一体化 • DTR, ORCA, UCP(Universal Control Plane)
- 73. 73 何か気になる所はありますか？ Docker技術情報アップデート 2015年12月号 ‣ SwarmとKubernetesとの違いは？ •かつては同じようなクラスタ管理を指向していたように思えます。 今年のDockrCon以降は、Swarmはあくまで コンテナ実行基盤としてのクラスタ管理に 特化しているように見えます。 KubernetesやMesos等の高度なコンテナの スケジューリングは提供していません。 そこはプラグインのような形態で、利用者に 使い分けを求めているのかもしれません。
- 74. Docker に関するより詳細な情報は Dockerドキュメント日本語化プロジェクト http://docs.docker.jp/ ・Docker Engine ・DockerMachine ・Docker Swarm ・Docker Compose v1.9 対応
