Docker 1.12 & Swarm Mode
Introduction

Docker のおさらい
Docker 1.12 の技術概要
新しいswarmモードの紹介と基本コマンド(デモ)

開発環境でDockerを使用
アプリ環境の管理のため
Dockerを使用
開発の機敏性を高めるため
Dockerを使用
アプリのポータビリティを
達成するためにDockerを使用
プロダクション用の
アプリでDocker使用
伝統的データベース
分散データベース
ビッグデータ
アプリ・サーバ
ウェブ・アプリ
ウェブ API
Dockerの役割
開発環境周辺で
Dockerの利用を計画
DevOps周辺で
Dockerの利用を計画

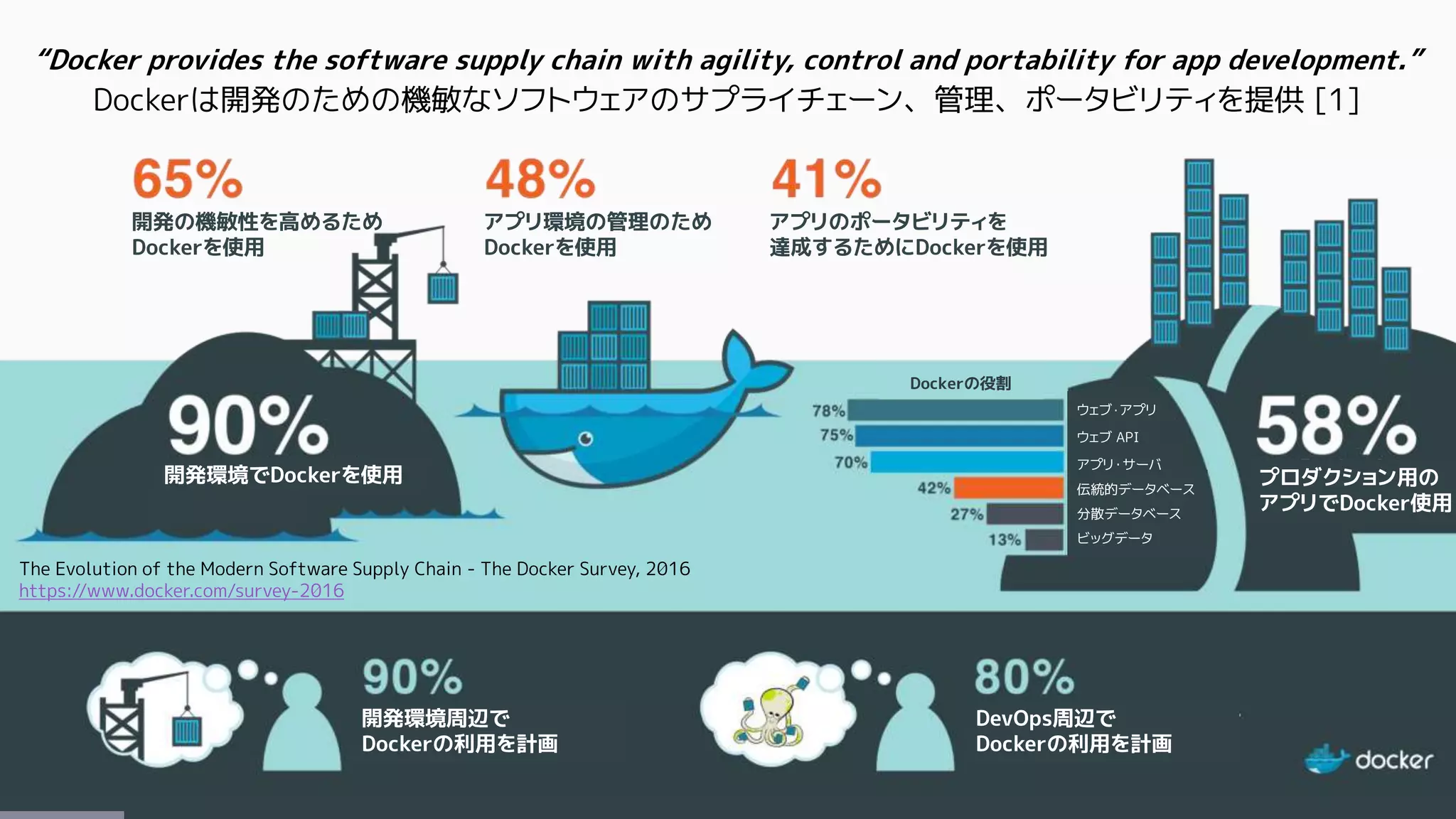

“Docker provides the software supply chain with agility, control and portability for app development.”
Dockerは開発のための機敏なソフトウェアのサプライチェーン、管理、ポータビリティを提供 [1]
The Evolution of the Modern Software Supply Chain - The Docker Survey, 2016
https://www.docker.com/survey-2016

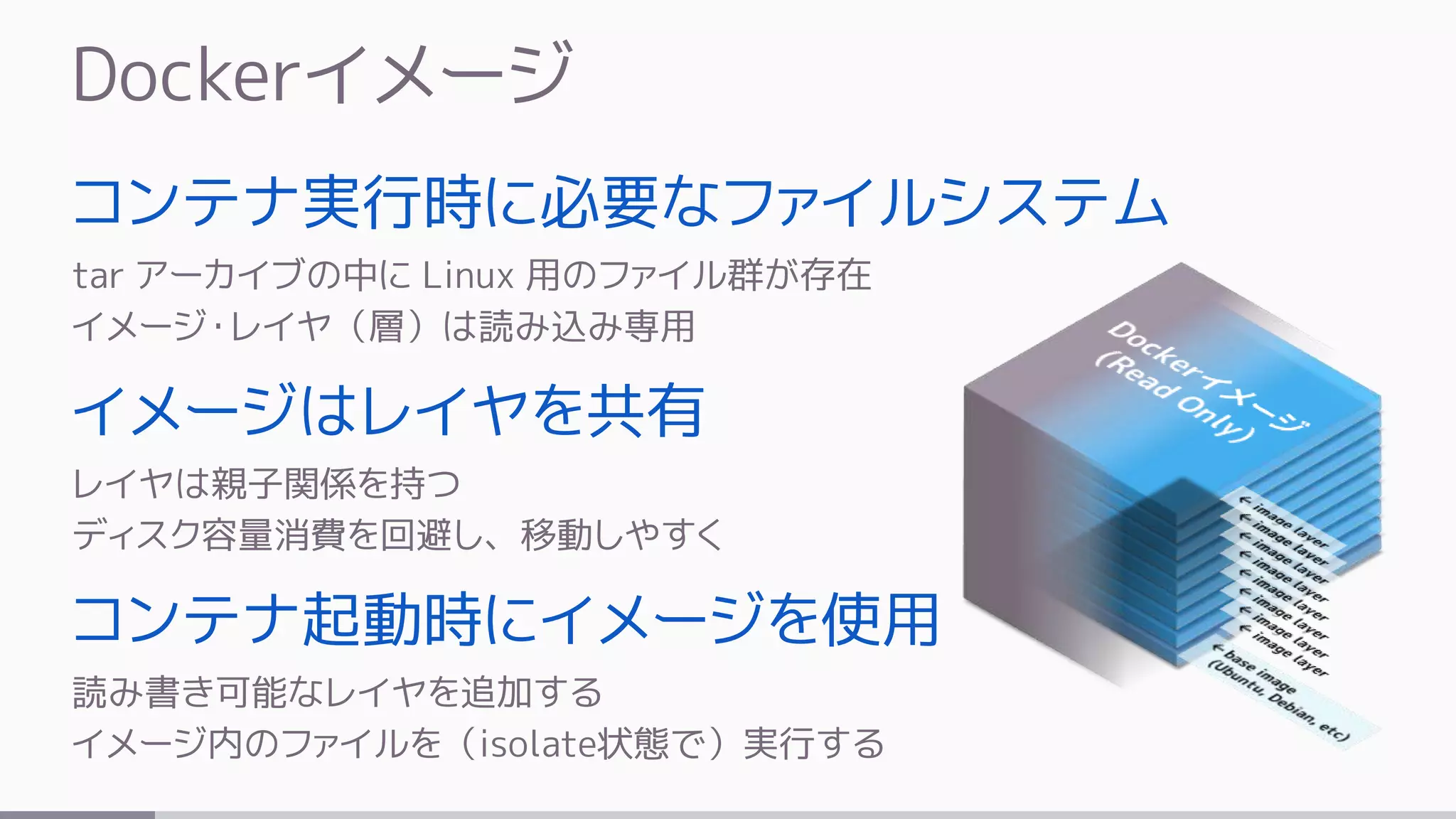

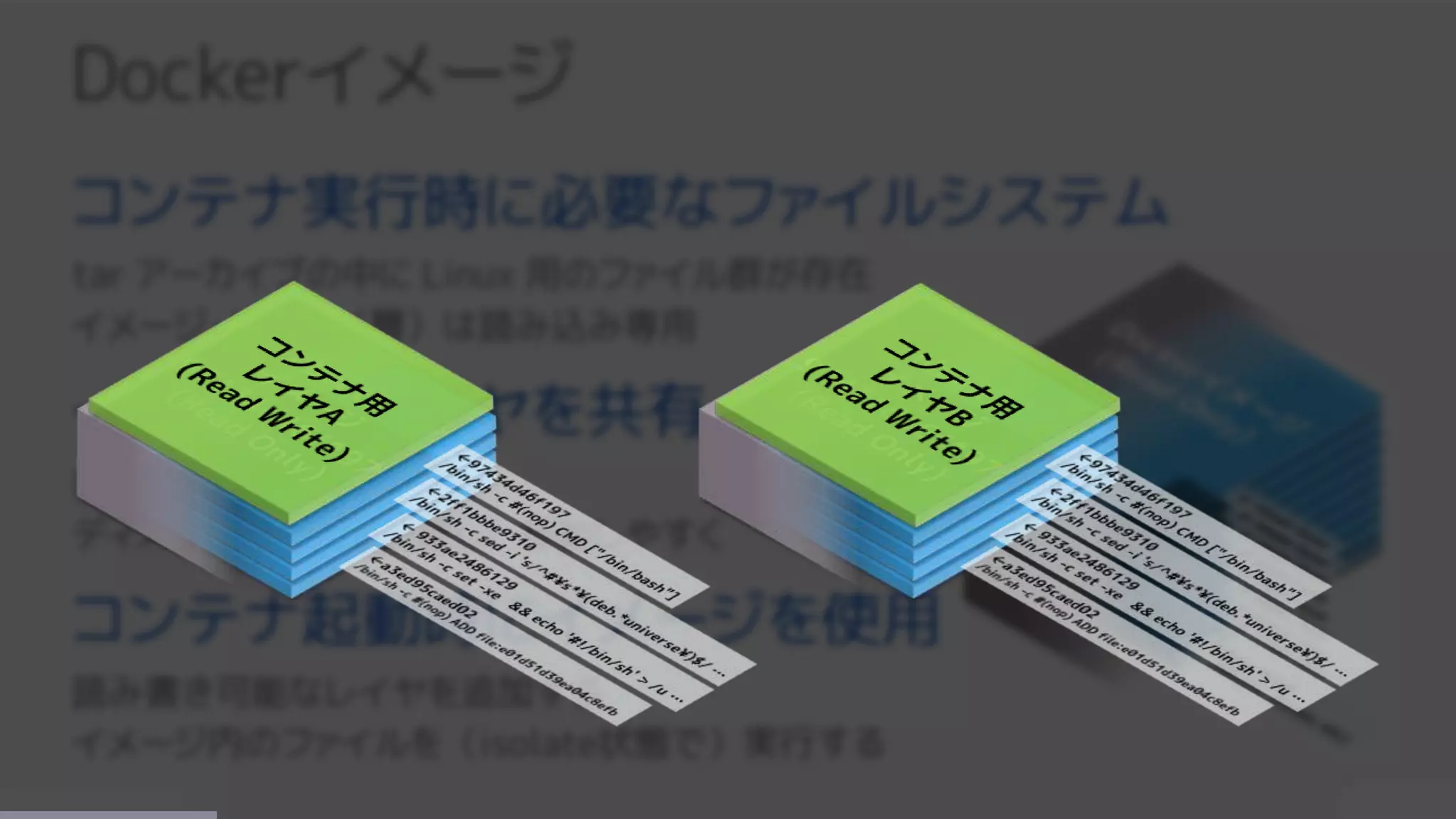

Dockerイメージ
コンテナ実行時に必要なファイルシステム
tar アーカイブの中に Linux 用のファイル群が存在
イメージ・レイヤ（層）は読み込み専用
イメージはレイヤを共有
レイヤは親子関係を持つ
ディスク容量消費を回避し、移動しやすく
コンテナ起動時にイメージを使用
読み書き可能なレイヤを追加する
イメージ内のファイルを（isolate状態で）実行する

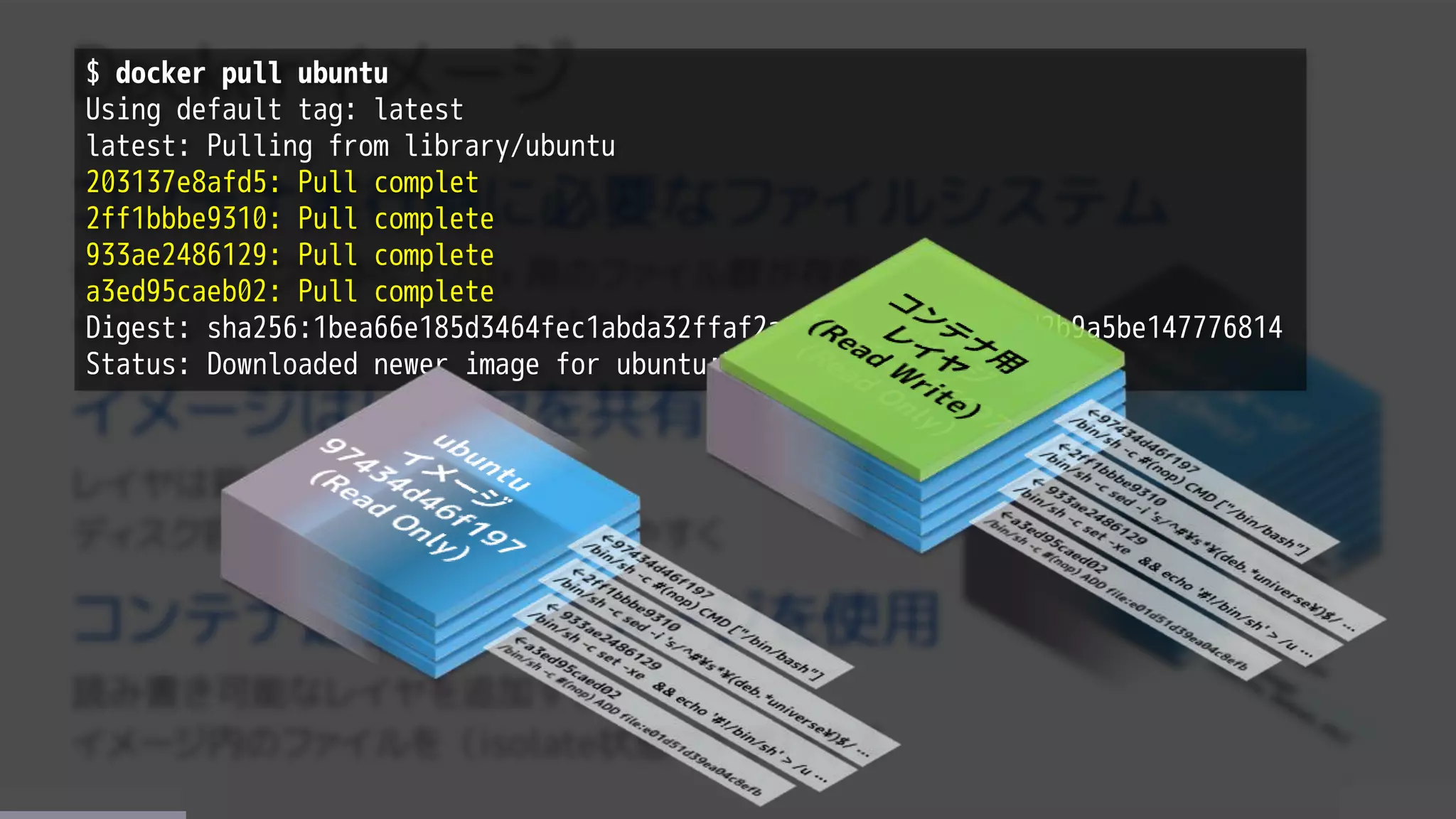

$ docker pull ubuntu
Using default tag: latest
latest: Pulling from library/ubuntu
203137e8afd5: Pull complet
2ff1bbbe9310: Pull complete
933ae2486129: Pull complete
a3ed95caeb02: Pull complete
Digest: sha256:1bea66e185d3464fec1abda32ffaf2a11de69833cfcf81bd2b9a5be147776814
Status: Downloaded newer image for ubuntu:latest/

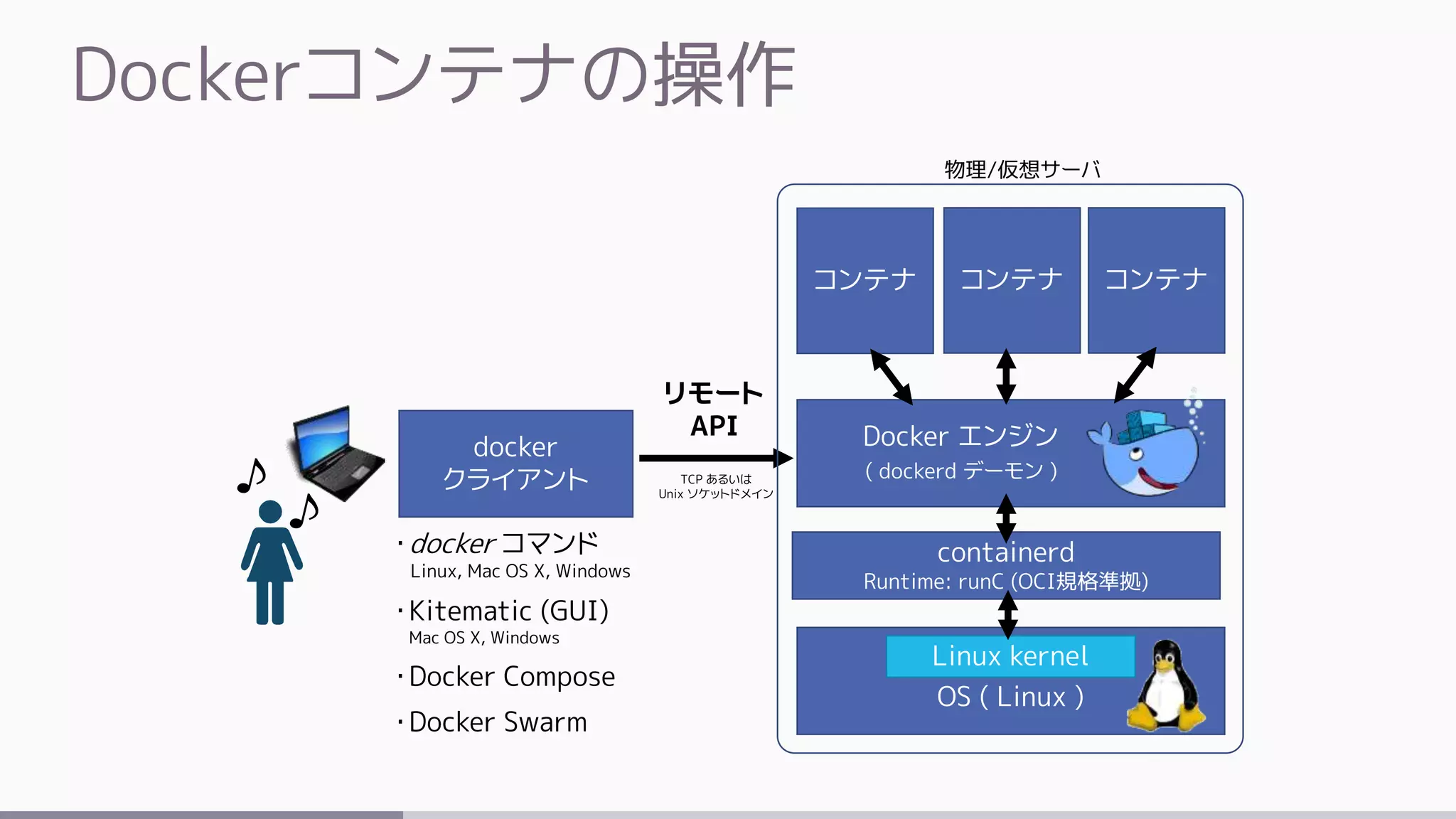

Dockerコンテナの操作
OS ( Linux )
物理/仮想サーバ
Docker エンジン
( dockerd デーモン )
Linux kernel
コンテナコンテナコンテナ
リモート
API
docker
クライアント TCP あるいは
Unix ソケットドメイン
containerd
Runtime: runC (OCI規格準拠)
・docker コマンド
Linux, Mac OS X, Windows
・Kitematic (GUI)
Mac OS X, Windows
・Docker Compose
・Docker Swarm

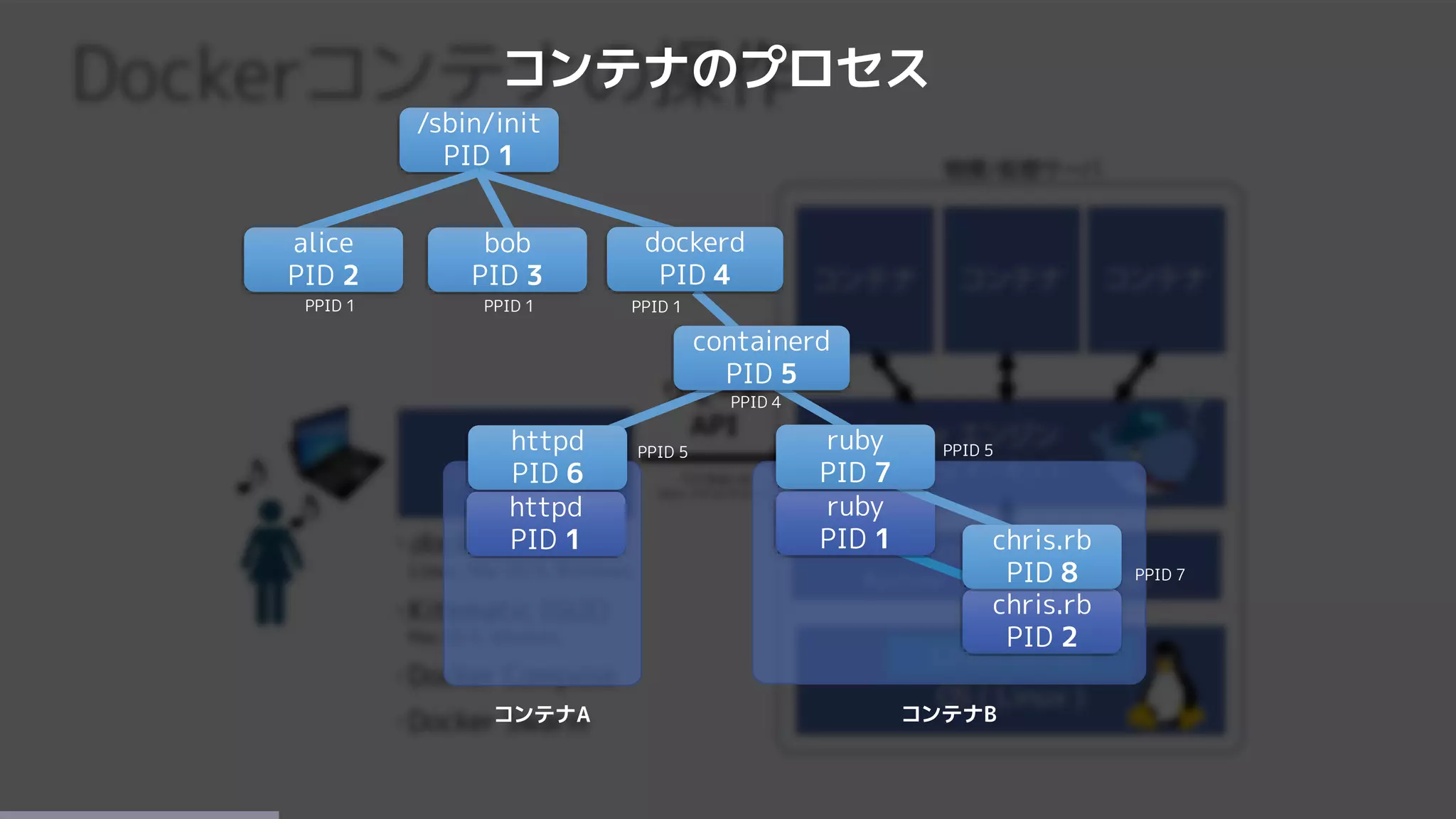

コンテナのプロセス
httpd
PID 1
コンテナA コンテナB
ruby
PID 1
chris.rb
PID 2
/sbin/init
PID 1
httpd
PID 6
ruby
PID 7
chris.rb
PID 8
alice
PID 2
bob
PID 3
PPID 1 PPID 1
PPID 4
PPID 5 PPID 5
PPID 7
PPID 1
containerd
PID 5
dockerd
PID 4

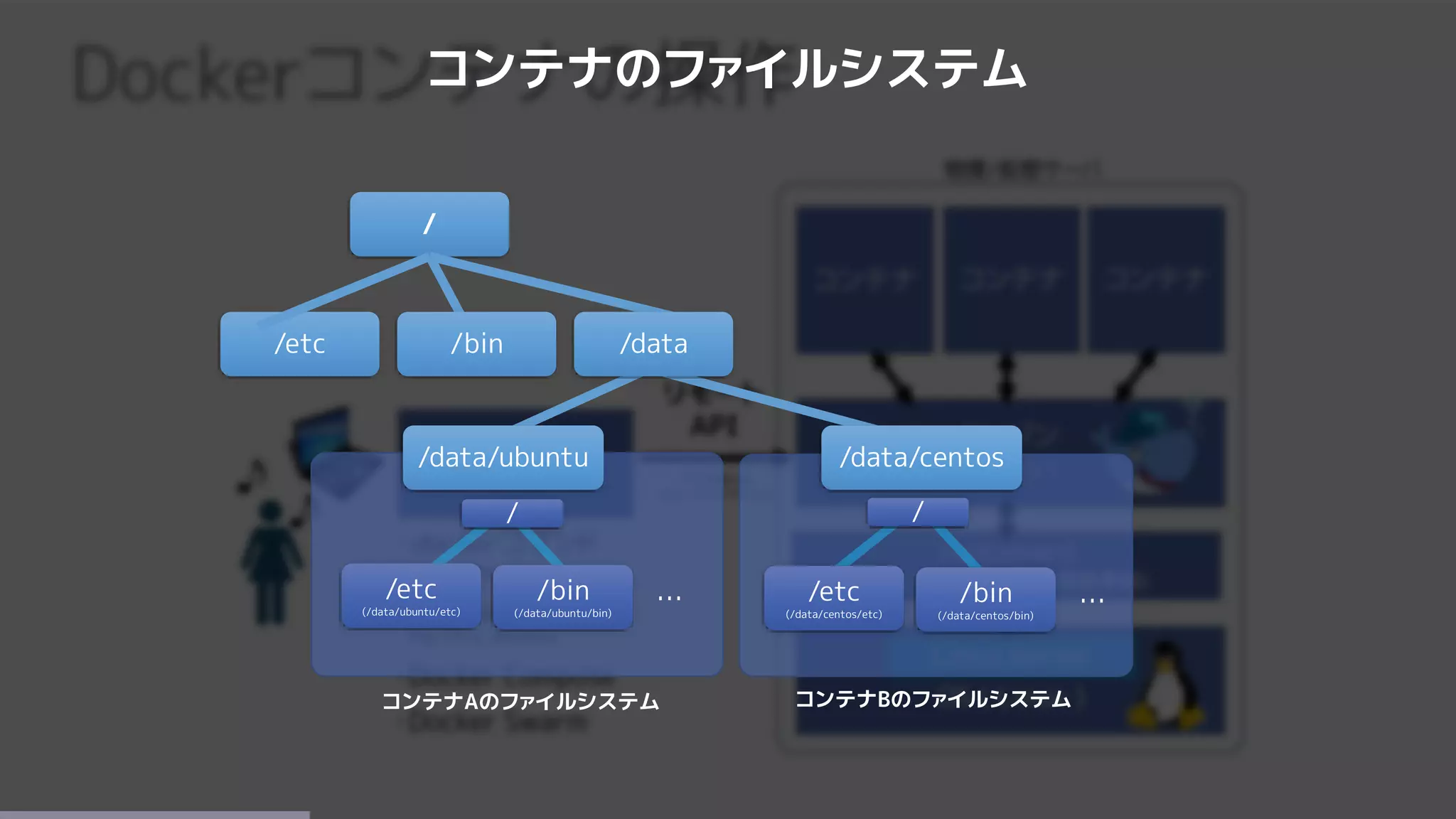

コンテナのファイルシステム
コンテナAのファイルシステム
… …
コンテナBのファイルシステム
/etc
(/data/ubuntu/etc)
/bin
(/data/ubuntu/bin)
/etc
(/data/centos/etc)
/bin
(/data/centos/bin)
/ /
/
/etc
/data/ubuntu /data/centos
/bin /data

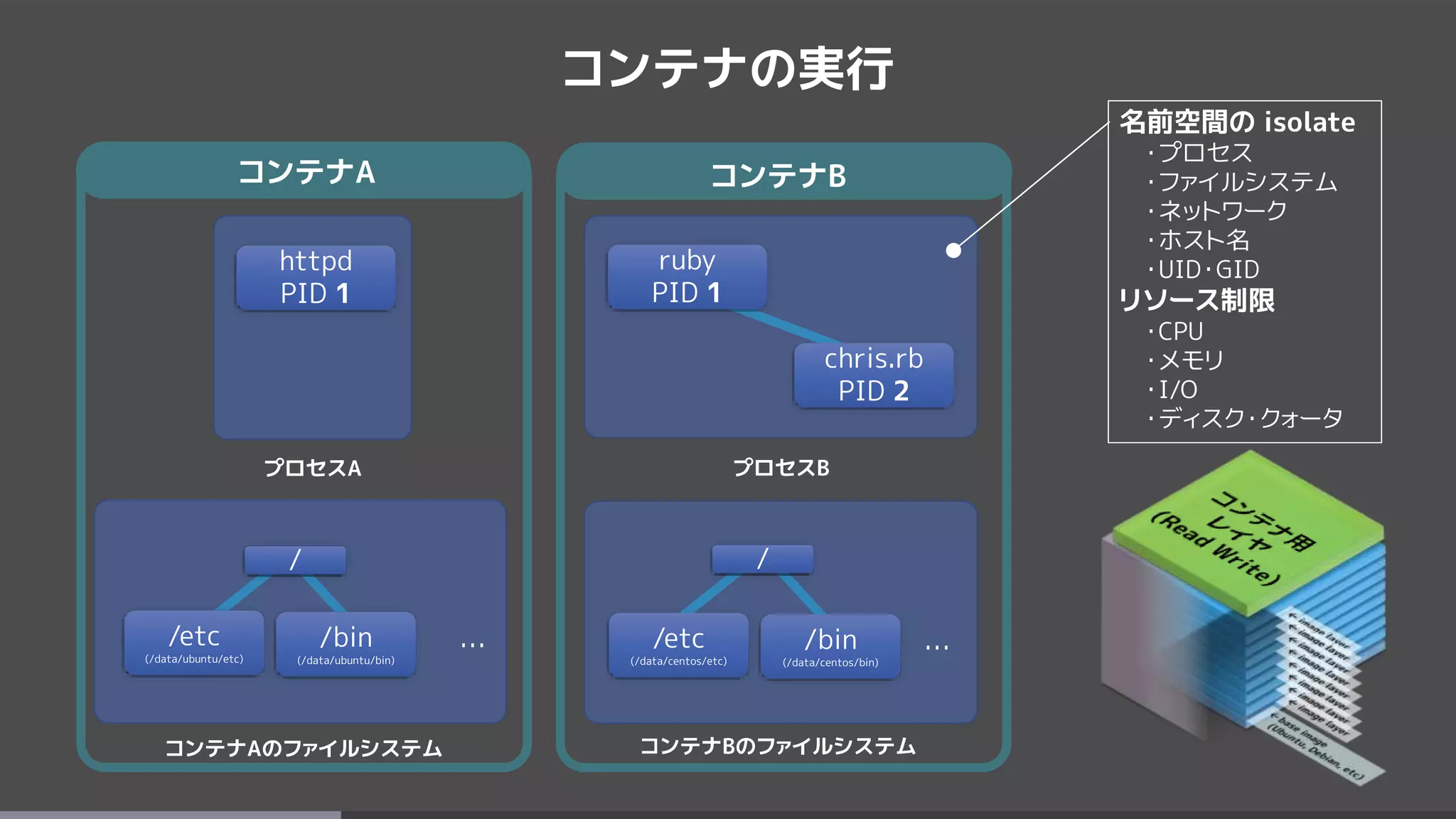

コンテナの実行
コンテナAのファイルシステム
… …
コンテナBのファイルシステム
/etc
(/data/ubuntu/etc)
/bin
(/data/ubuntu/bin)
/etc
(/data/centos/etc)
/bin
(/data/centos/bin)
/ /
httpd
PID 1
プロセスA プロセスB
ruby
PID 1
chris.rb
PID 2
コンテナA コンテナB
名前空間の isolate
・プロセス
・ファイルシステム
・ネットワーク
・ホスト名
・UID・GID
リソース制限
・CPU
・メモリ
・I/O
・ディスク・クォータ

Docker Engine
Linux Kernel
・namespaces
・cgroups
・capabilities … etc

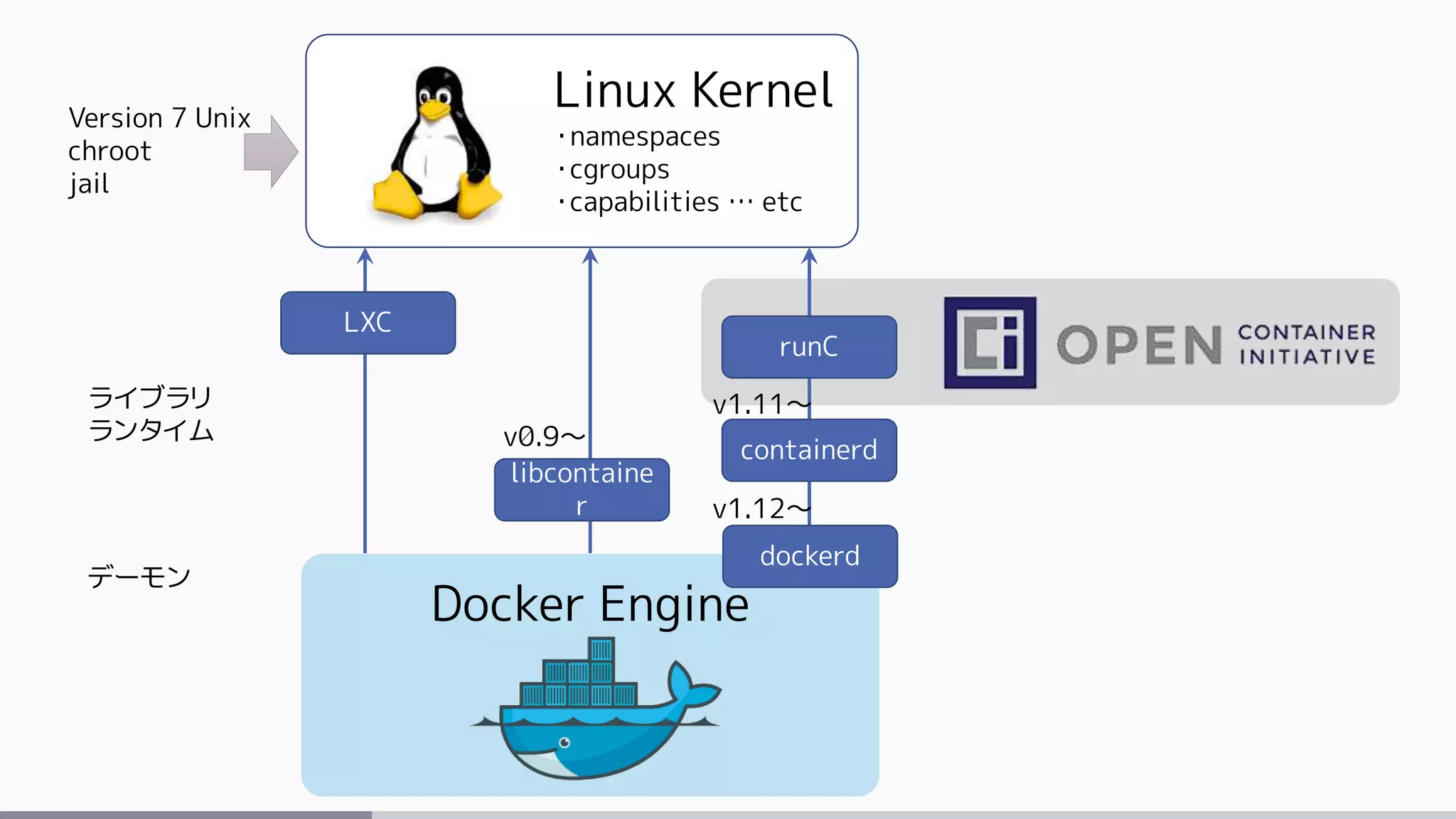

LXC
libcontaine
r
runC
containerdv0.9～
v1.11～
Version 7 Unix
chroot
jail
dockerd
v1.12～
デーモン
ライブラリ
ランタイム

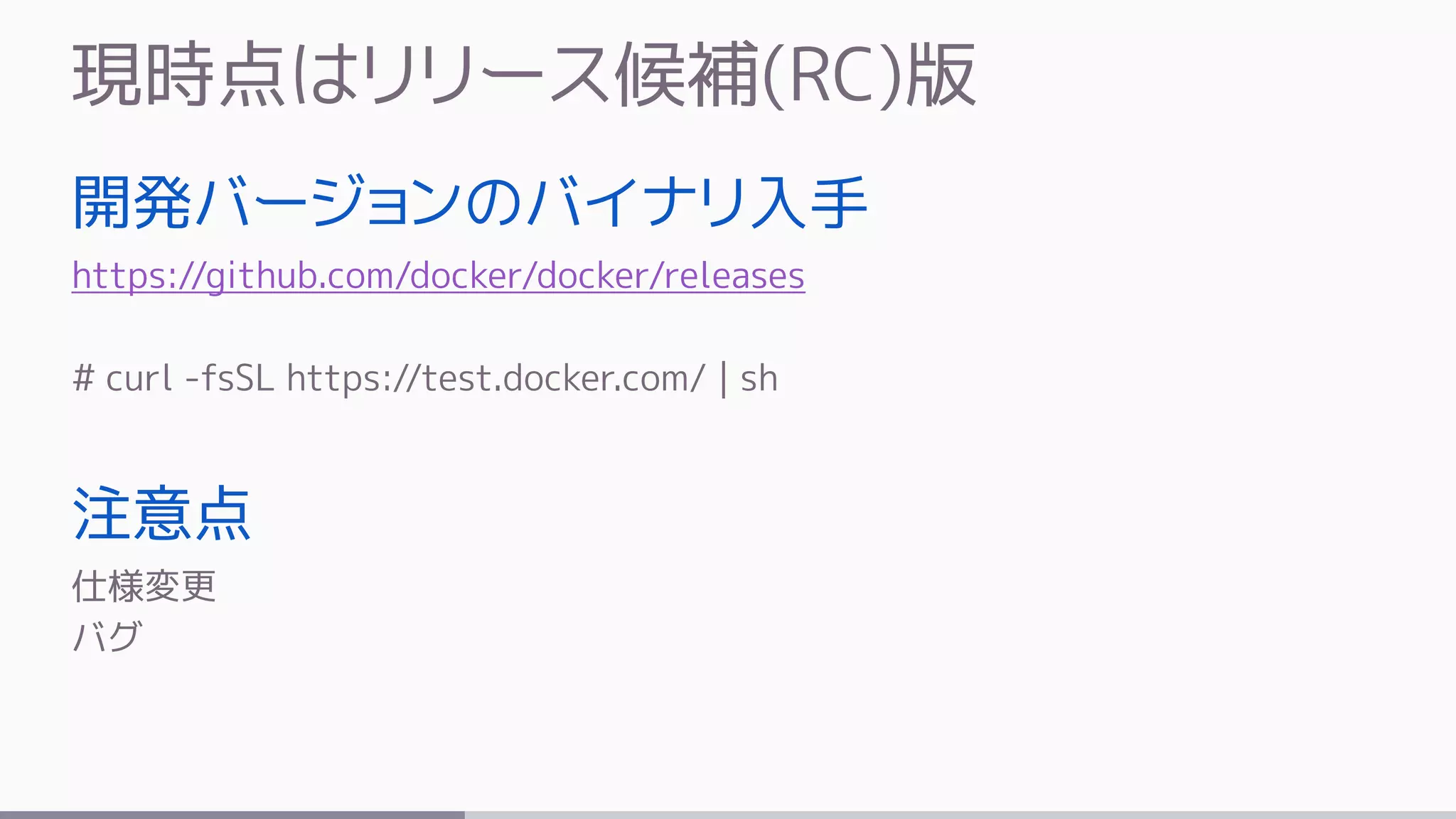

現時点はリリース候補(RC)版
開発バージョンのバイナリ入手
https://github.com/docker/docker/releases
# curl -fsSL https://test.docker.com/ | sh
注意点
仕様変更
バグ

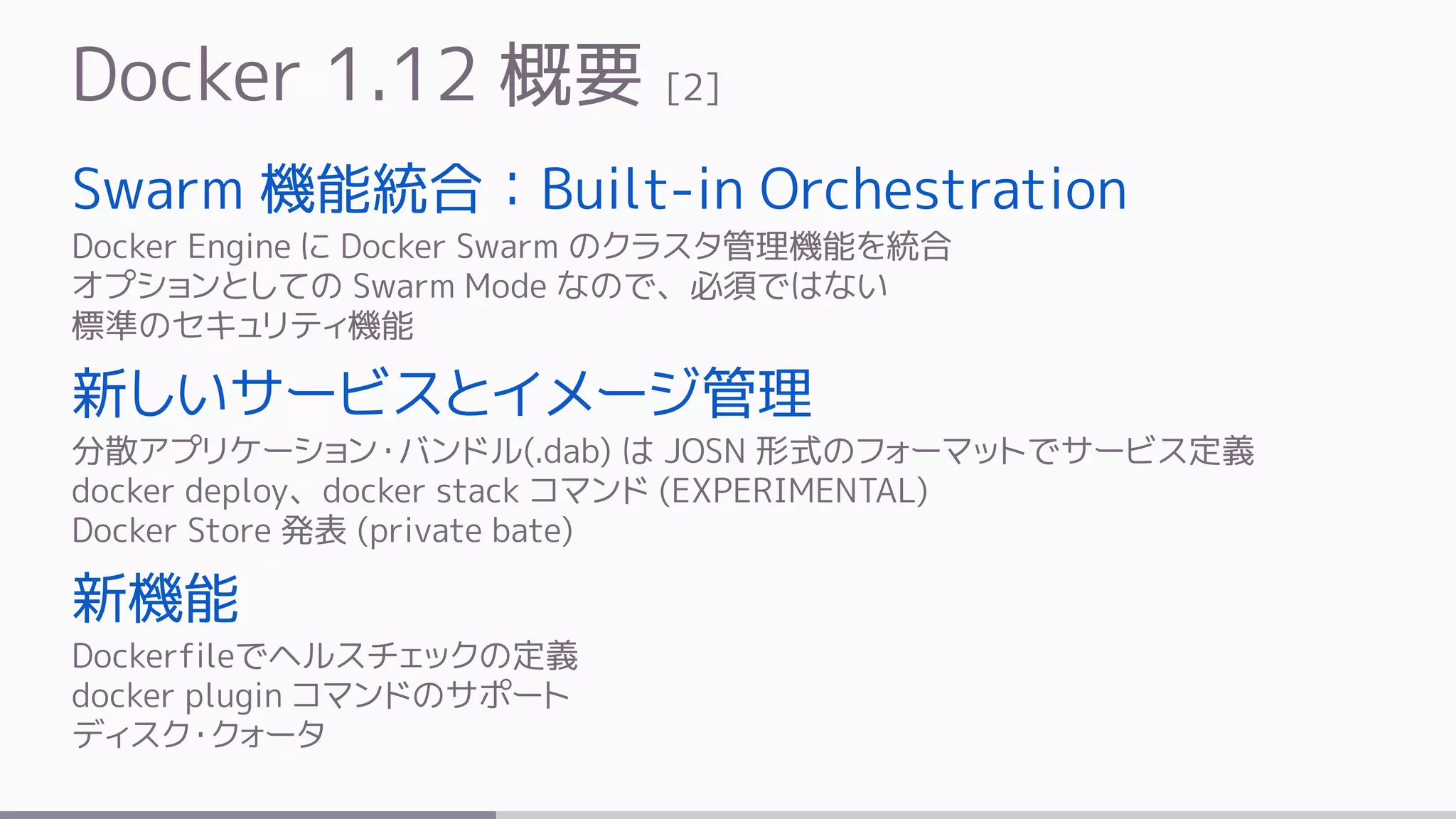

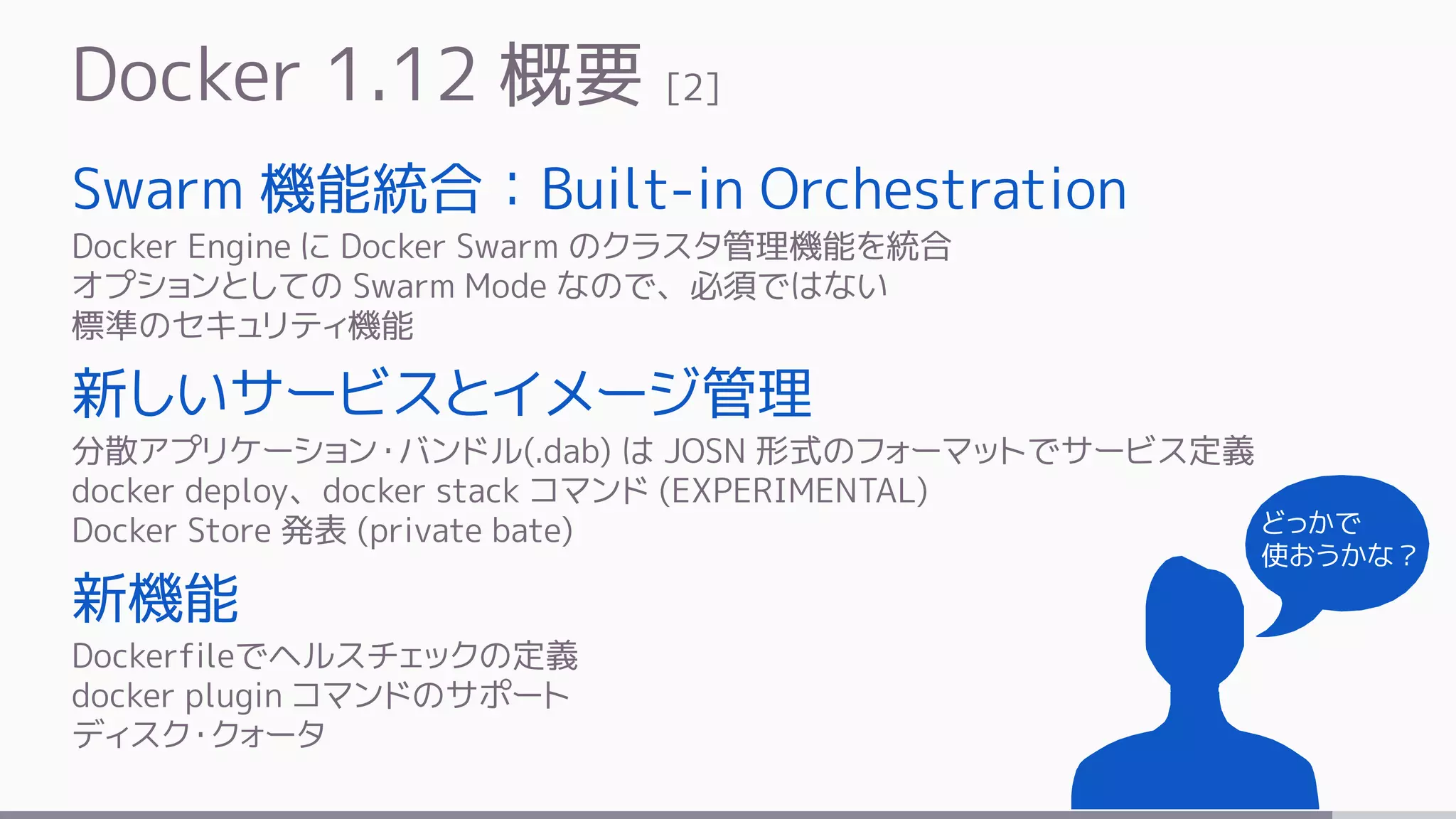

Docker 1.12 概要 [2]
Swarm 機能統合：Built-in Orchestration
Docker Engine に Docker Swarm のクラスタ管理機能を統合
オプションとしての Swarm Mode なので、必須ではない
標準のセキュリティ機能
新しいサービスとイメージ管理
分散アプリケーション・バンドル(.dab) は JOSN 形式のフォーマットでサービス定義
docker deploy、docker stack コマンド (EXPERIMENTAL)
Docker Store 発表 (private bate)
新機能
Dockerfileでヘルスチェックの定義
docker plugin コマンドのサポート
ディスク・クォータ

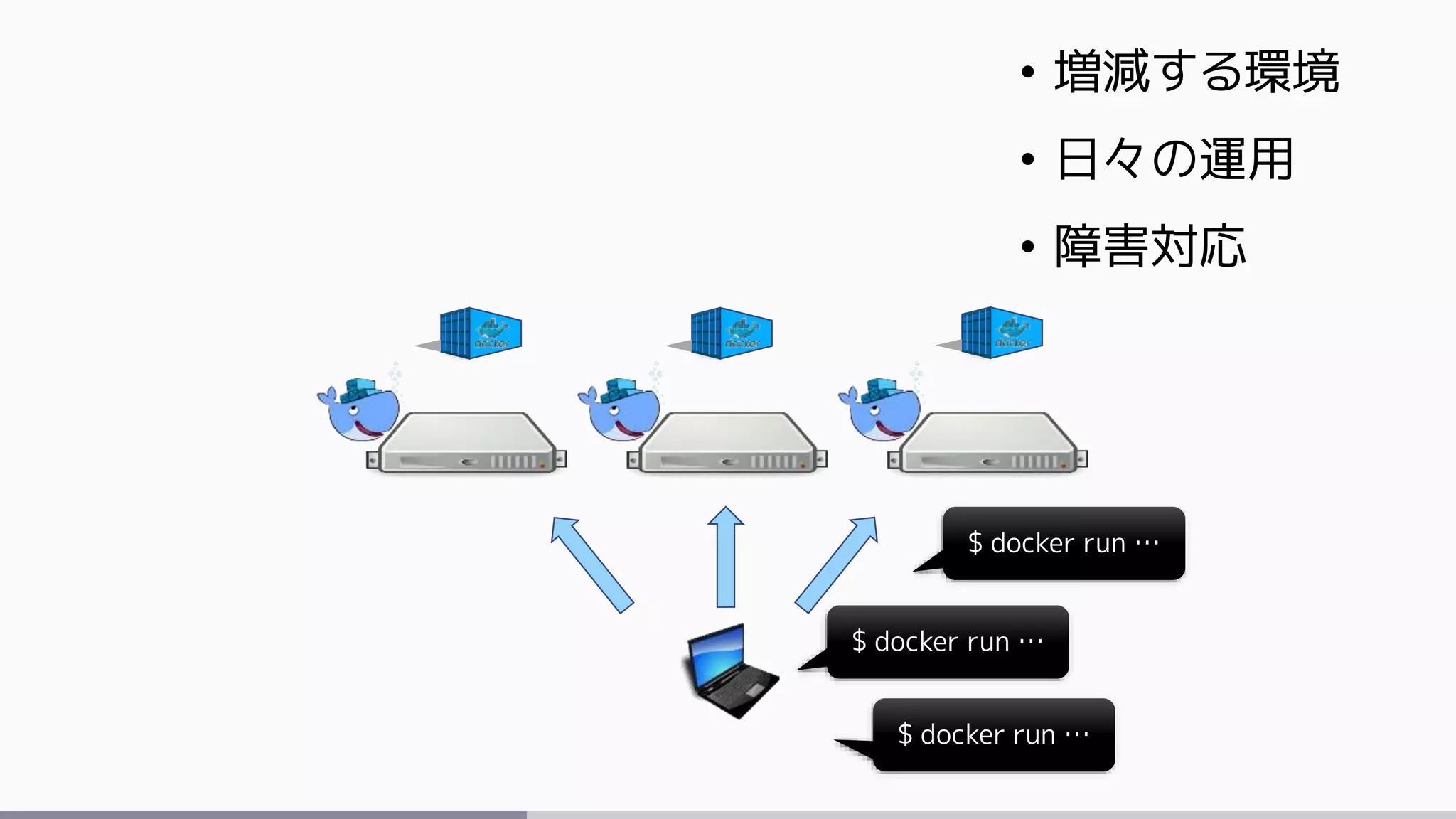

$ docker run …
$ docker run …
$ docker run …
• 増減する環境
• 日々の運用
• 障害対応

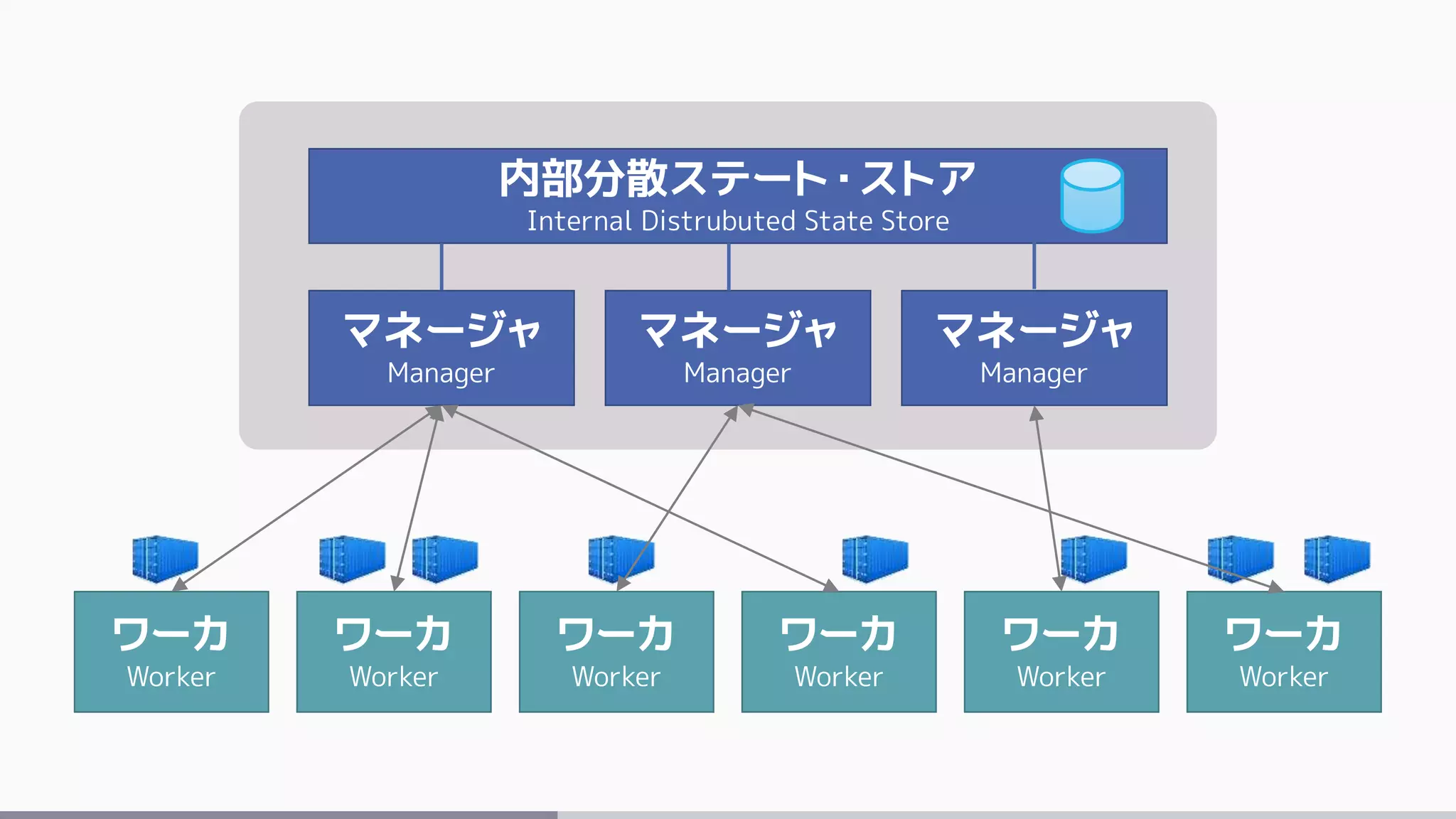

内部分散ステート・ストア
Internal Distrubuted State Store
マネージャ
Manager
マネージャ
Manager
マネージャ
Manager
ワーカ
Worker
ワーカ
Worker
ワーカ
Worker
ワーカ
Worker
ワーカ
Worker
ワーカ
Worker

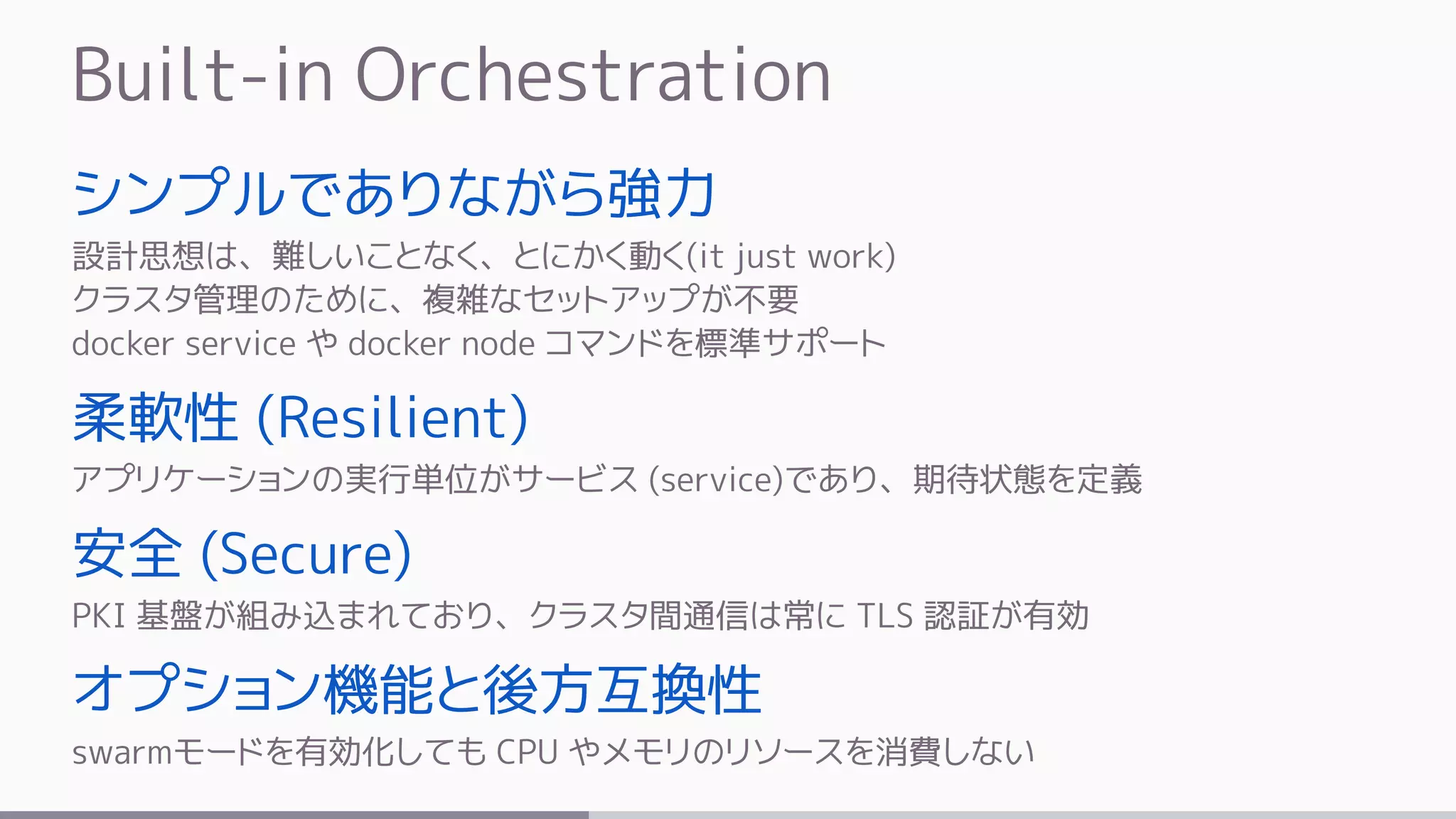

Built-in Orchestration
シンプルでありながら強力
設計思想は、難しいことなく、とにかく動く(it just work)
クラスタ管理のために、複雑なセットアップが不要
docker service や docker node コマンドを標準サポート
柔軟性 (Resilient)
アプリケーションの実行単位がサービス (service)であり、期待状態を定義
安全 (Secure)
PKI 基盤が組み込まれており、クラスタ間通信は常に TLS 認証が有効
オプション機能と後方互換性
swarmモードを有効化しても CPU やメモリのリソースを消費しない

Swarm マネージャ

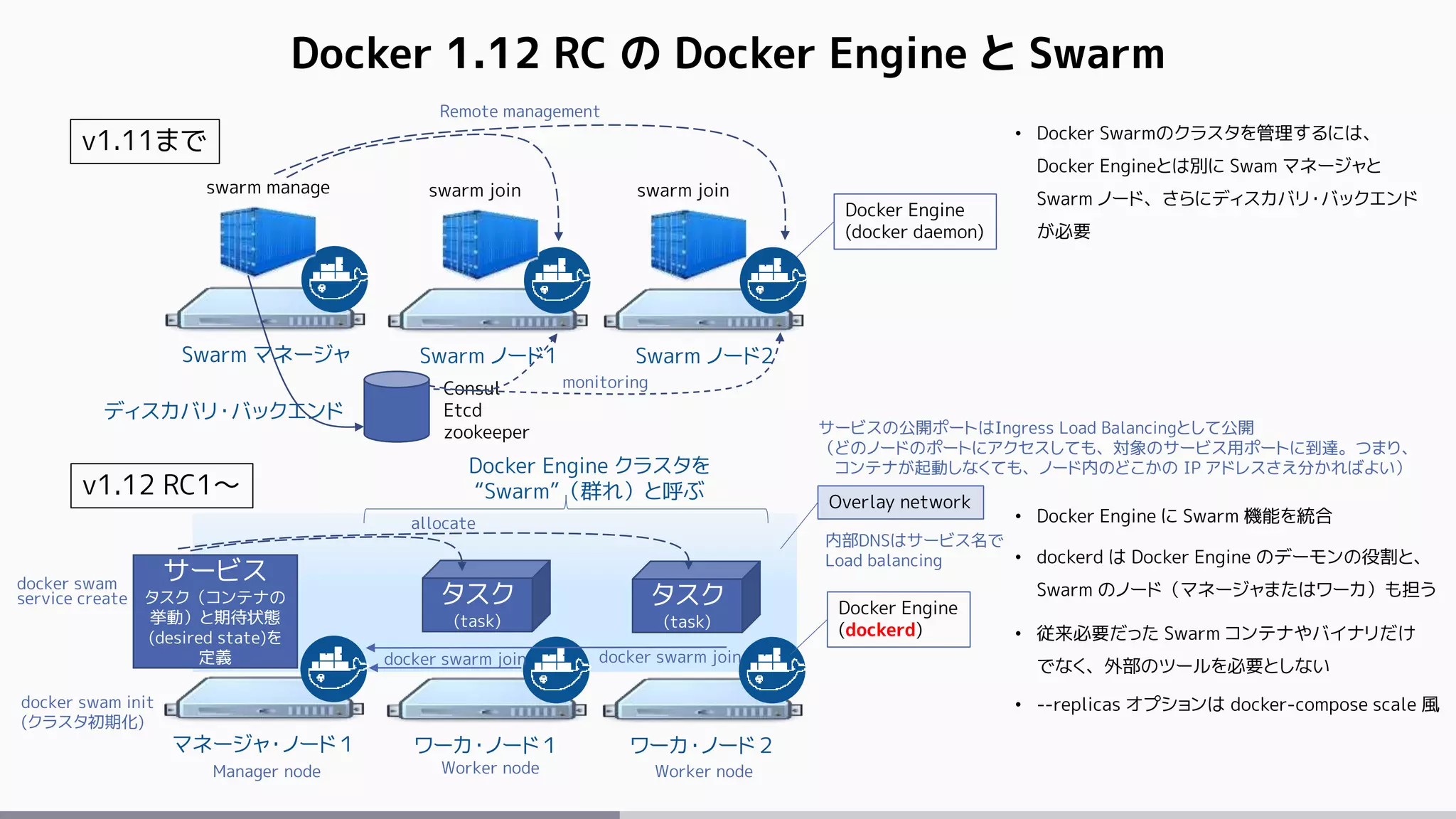

Docker 1.12 RC の Docker Engine と Swarm
v1.11まで
swarm manage
Swarm ノード1 Swarm ノード2
swarm join swarm join
Docker Engine
(docker daemon)
ディスカバリ・バックエンド
Consul
Etcd
zookeeper
monitoring
Remote management
v1.12 RC1～
マネージャ・ノード１ワーカ・ノード１ワーカ・ノード２
Docker Engine
(dockerd)
Manager node Worker node Worker node
• Docker Swarmのクラスタを管理するには、
Docker Engineとは別に Swam マネージャと
Swarm ノード、さらにディスカバリ・バックエンド
が必要
• Docker Engine に Swarm 機能を統合
• dockerd は Docker Engine のデーモンの役割と、
Swarm のノード（マネージャまたはワーカ）も担う
• 従来必要だった Swarm コンテナやバイナリだけ
でなく、外部のツールを必要としない
• --replicas オプションは docker-compose scale 風
docker swarm join docker swarm join
サービス
タスク（コンテナの
挙動）と期待状態
(desired state)を
定義
タスク
(task)
タスク
(task)

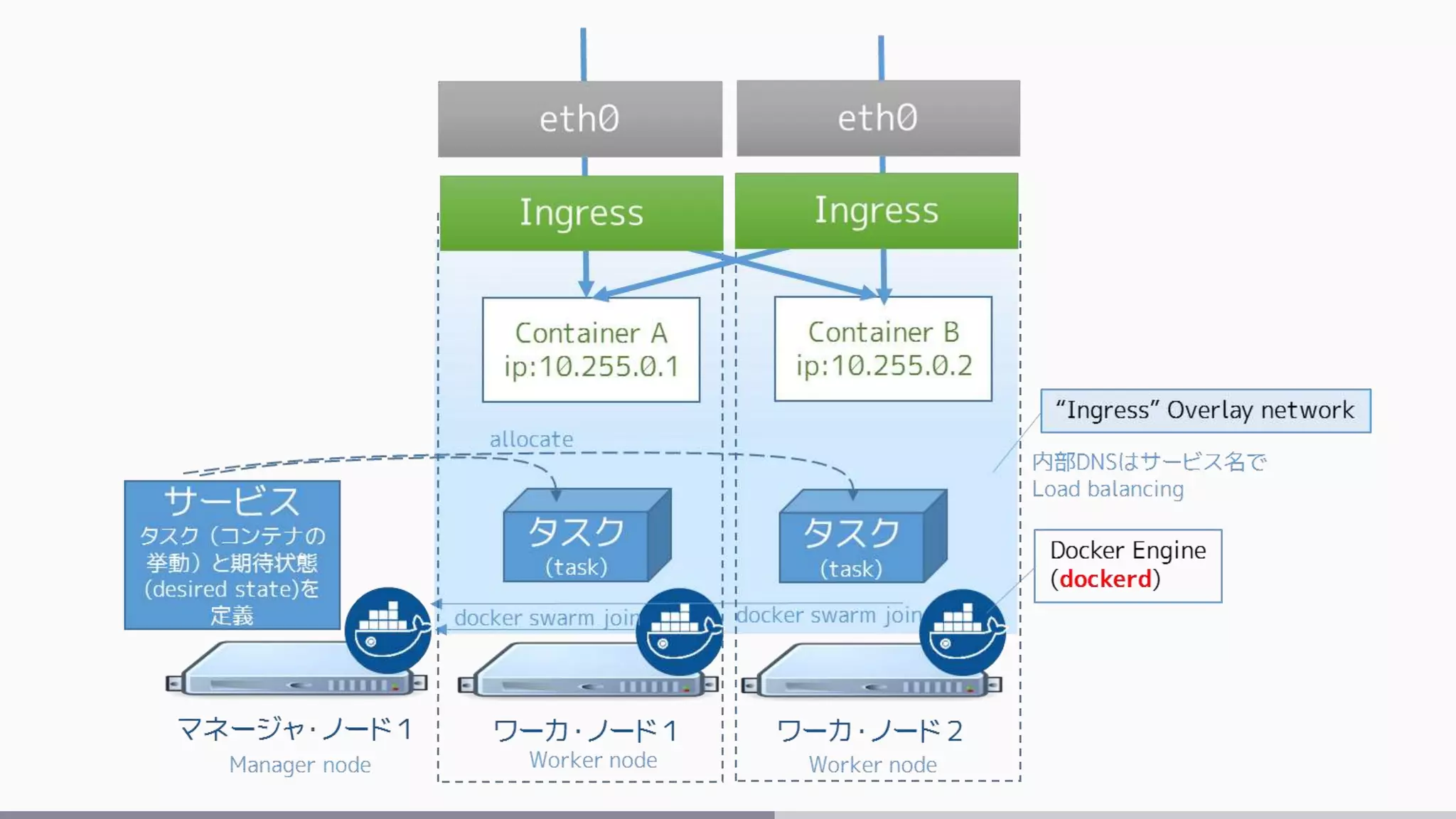

allocate
Overlay network
docker swam init
(クラスタ初期化)
docker swam
service create
内部DNSはサービス名で
Load balancing
サービスの公開ポートはIngress Load Balancingとして公開
（どのノードのポートにアクセスしても、対象のサービス用ポートに到達。つまり、
コンテナが起動しなくても、ノード内のどこかの IP アドレスさえ分かればよい）Docker Engine クラスタを
“Swarm”（群れ）と呼ぶ

key.pem
key.pem
key.pem
Docker
CLI
....
......
Docker クライアント
"client"
....
......
Swarm クラスタ
認証局(CA)サーバ
"ca"
"node1"
....
......
Swarmマネージャ
"swarm"
ca.cert
key.pem
cert.pem
"node2"
....
...... ca.cert
cert.pem
....
...... ca.cert
cert.pem
....
...... ca.cert
cert.pem
swarm-priv-key.pem
swarm-cert.pem
client-priv-key.pem
client-cert.pem
node1-priv-key.pem
node1-cert.pem
node2-priv-key.pem
node2-cert.pem
ca.pem

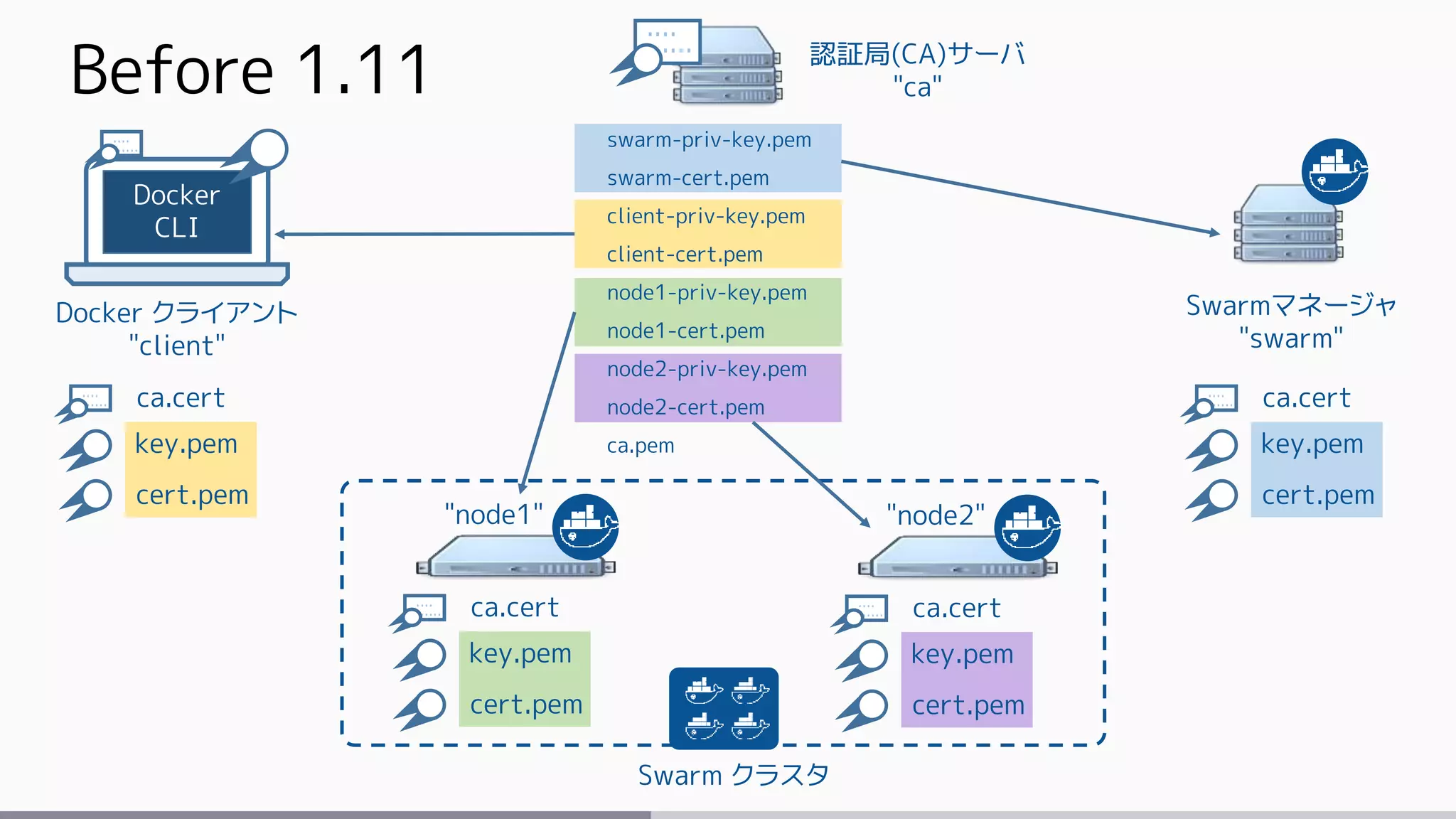

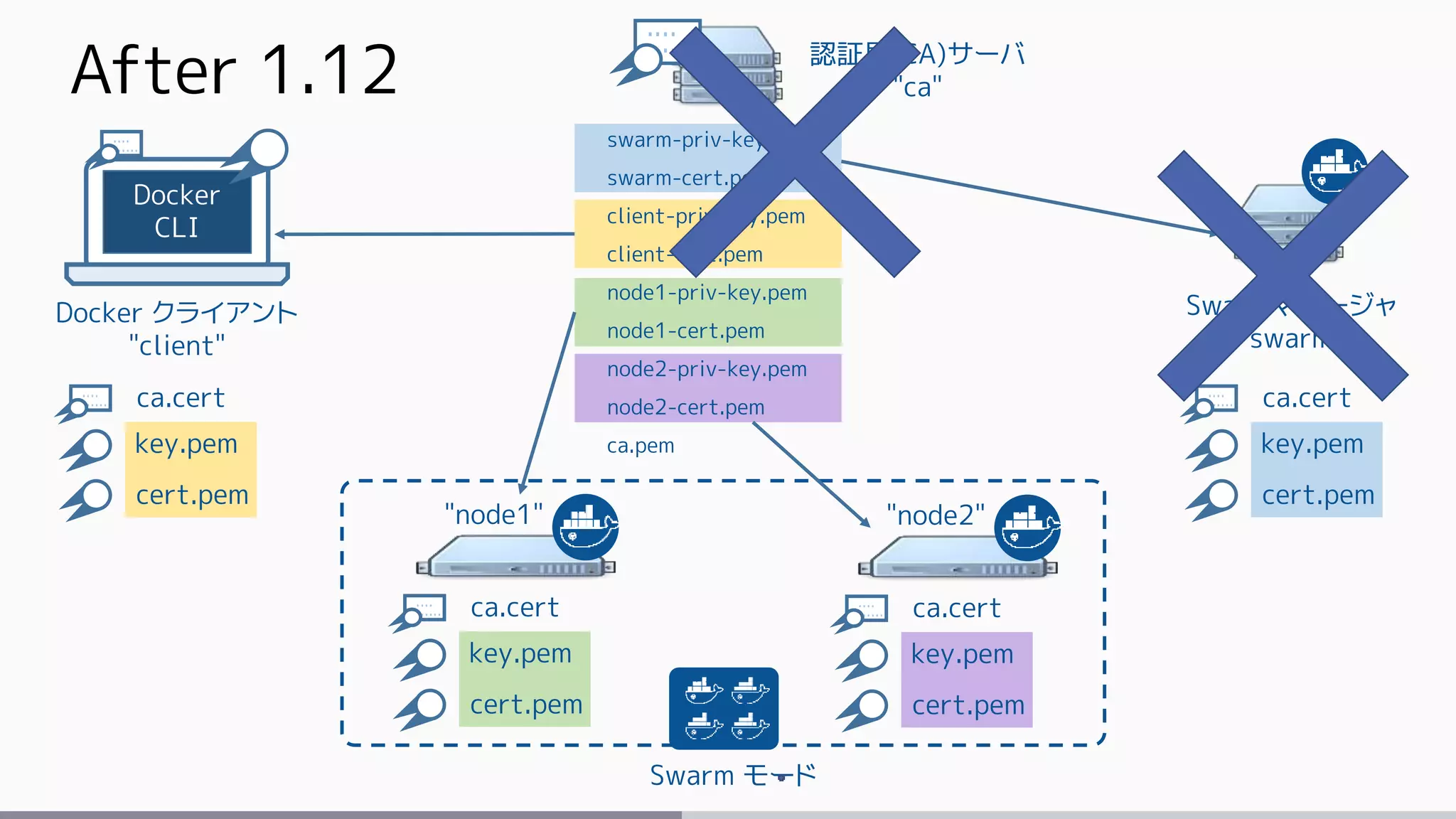

Before 1.11

key.pem
key.pem
key.pem
Docker
CLI
....
......
Docker クライアント
"client"
....
......
Swarm モード
認証局(CA)サーバ
"ca"
"node1"
....
......
Swarmマネージャ
"swarm"
ca.cert
key.pem
cert.pem
"node2"
....
...... ca.cert
cert.pem
....
...... ca.cert
cert.pem
....
...... ca.cert
cert.pem
swarm-priv-key.pem
swarm-cert.pem
client-priv-key.pem
client-cert.pem
node1-priv-key.pem
node1-cert.pem
node2-priv-key.pem
node2-cert.pem
ca.pem
After 1.12

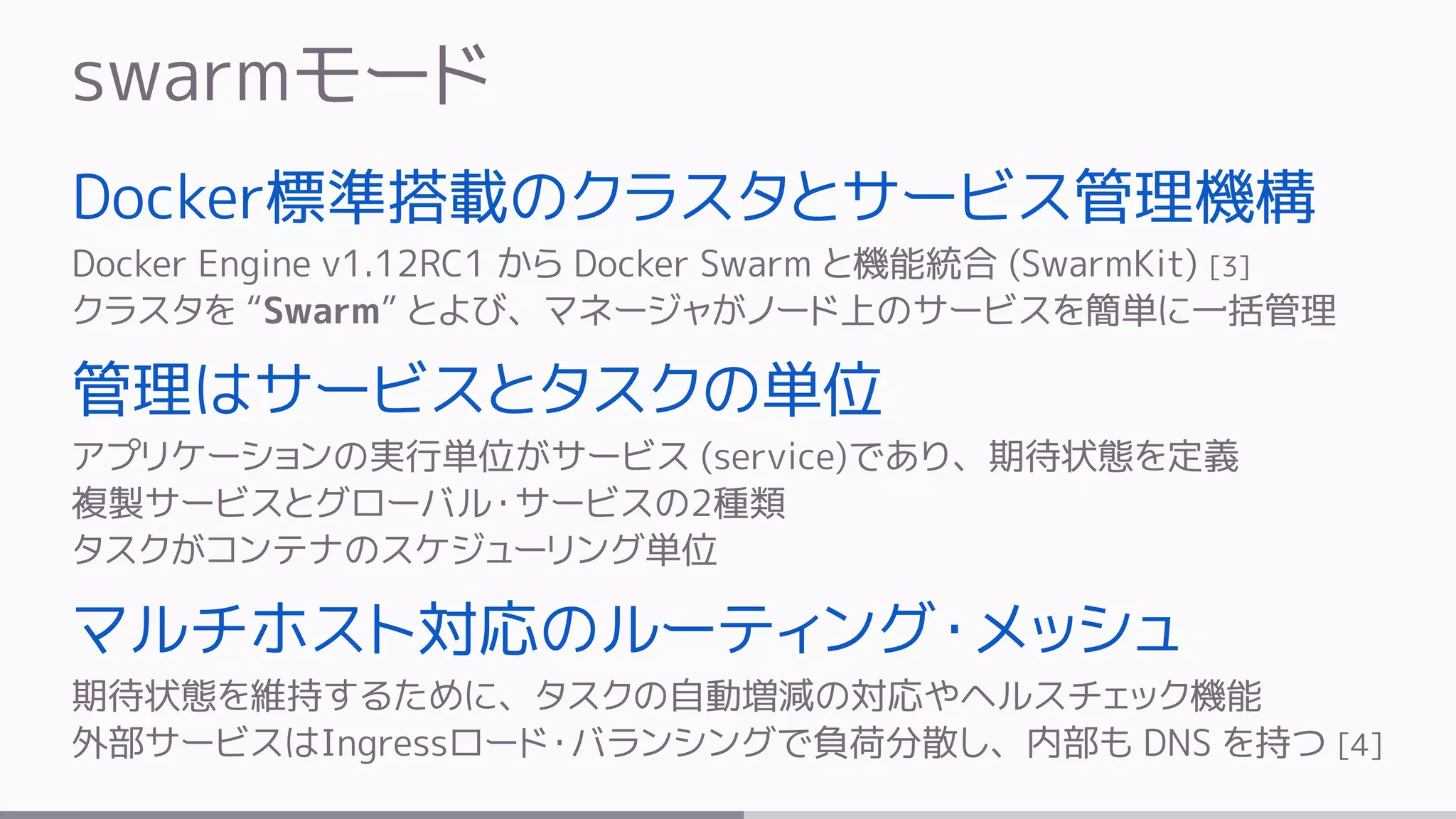

swarmモード
Docker標準搭載のクラスタとサービス管理機構
Docker Engine v1.12RC1 から Docker Swarm と機能統合 (SwarmKit) [3]
クラスタを “Swarm” とよび、マネージャがノード上のサービスを簡単に一括管理
管理はサービスとタスクの単位
アプリケーションの実行単位がサービス (service)であり、期待状態を定義
複製サービスとグローバル・サービスの2種類
タスクがコンテナのスケジューリング単位
マルチホスト対応のルーティング・メッシュ
期待状態を維持するために、タスクの自動増減の対応やヘルスチェック機能
外部サービスはIngressロード・バランシングで負荷分散し、内部も DNS を持つ [4]

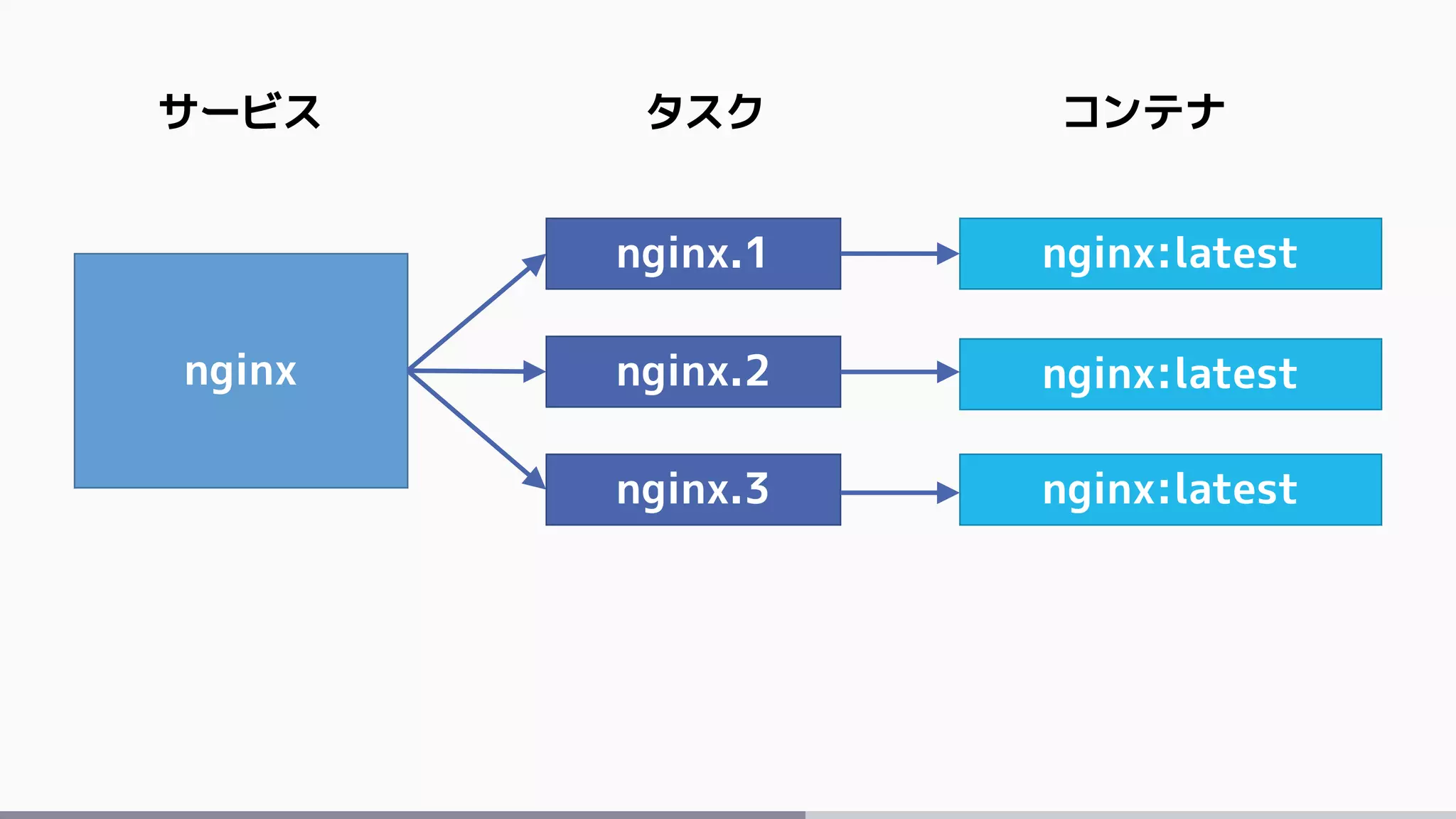

nginx
サービス
nginx.1
nginx.2
nginx.3
タスクコンテナ
nginx:latest
nginx:latest
nginx:latest

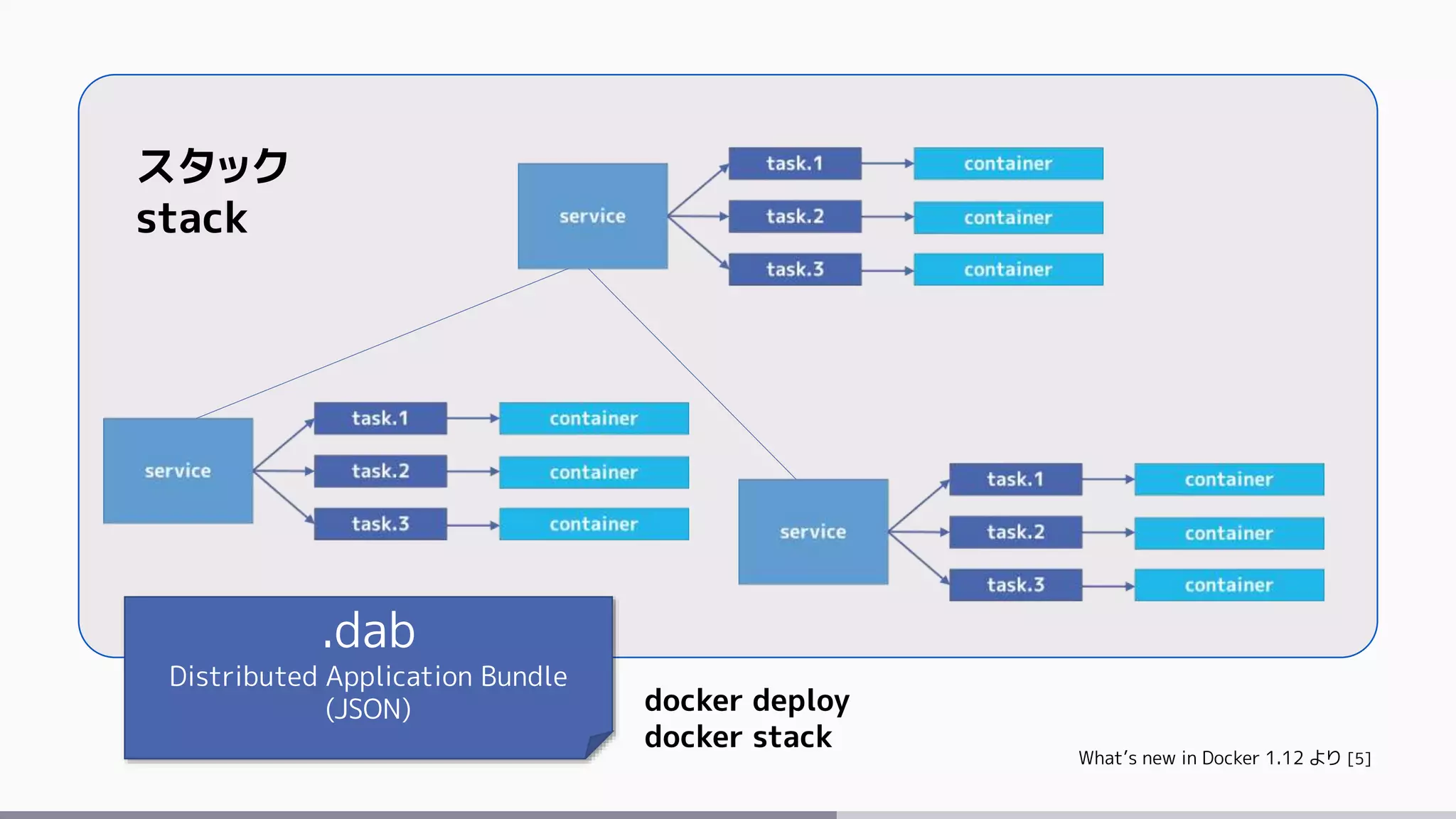

スタック
stack
.dab
Distributed Application Bundle
(JSON) docker deploy
docker stack
What’s new in Docker 1.12 より [5]

internet

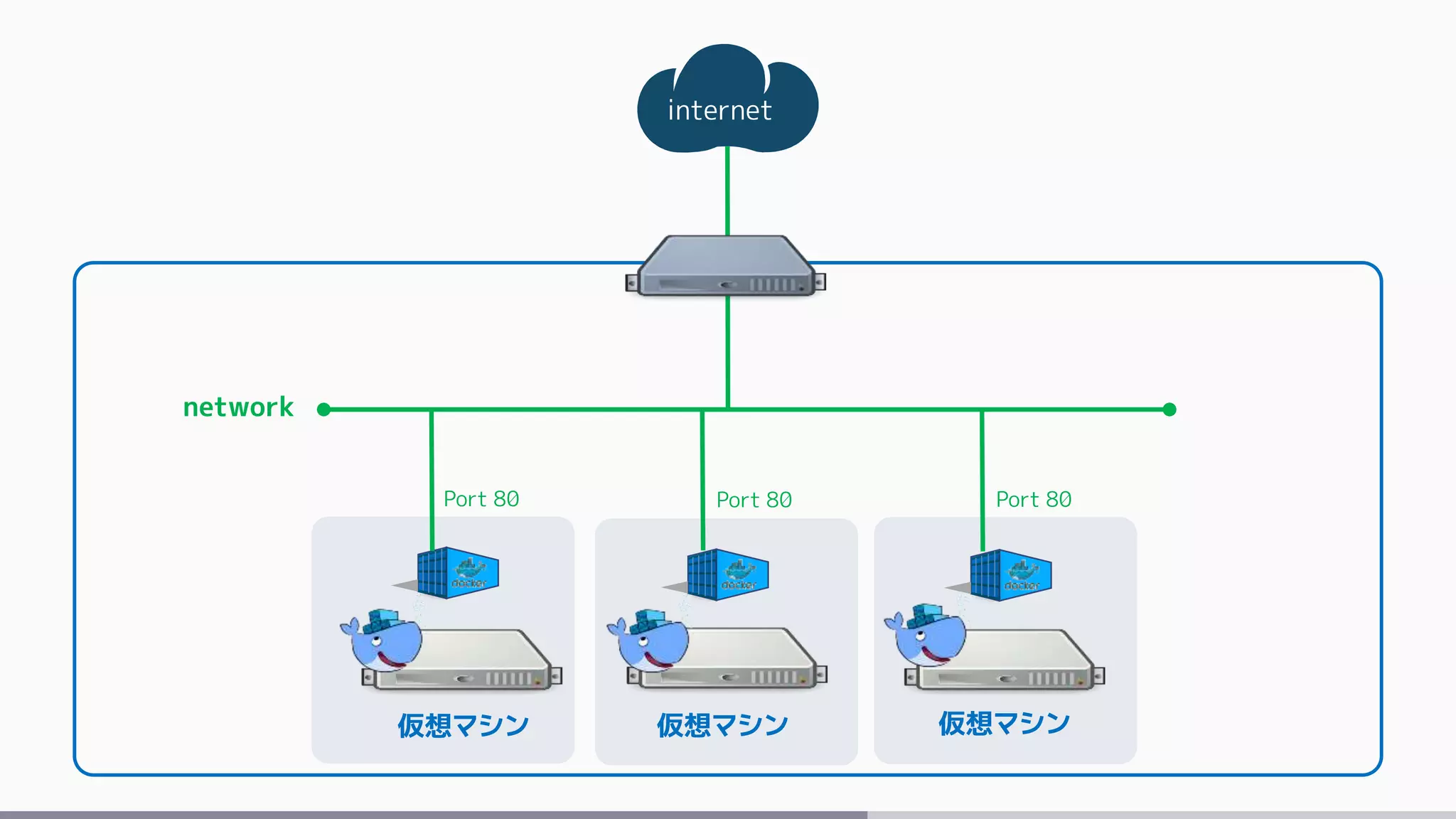

仮想マシン仮想マシン仮想マシン
network
Port 80 Port 80 Port 80

internet
network
Port 80 Port 80 Port 80ingress
Overlay network
・ルーティング
・負荷分散
タスクタスクタスク

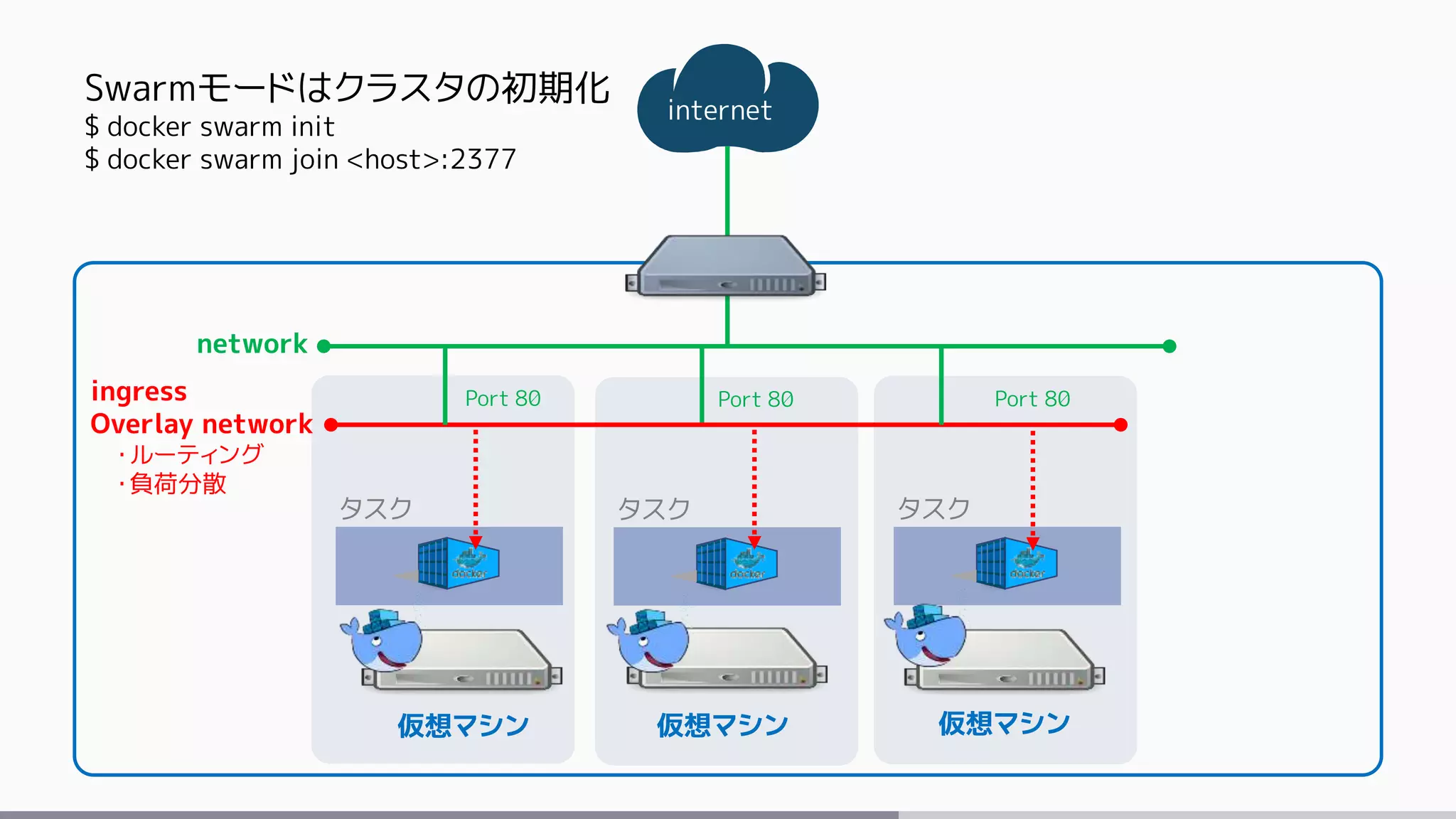

Swarmモードはクラスタの初期化
$ docker swarm init
$ docker swarm join <host>:2377

internet
ingress
Virtual Router
(IPVS)
タスクタスクタスク
Routing mesh
network

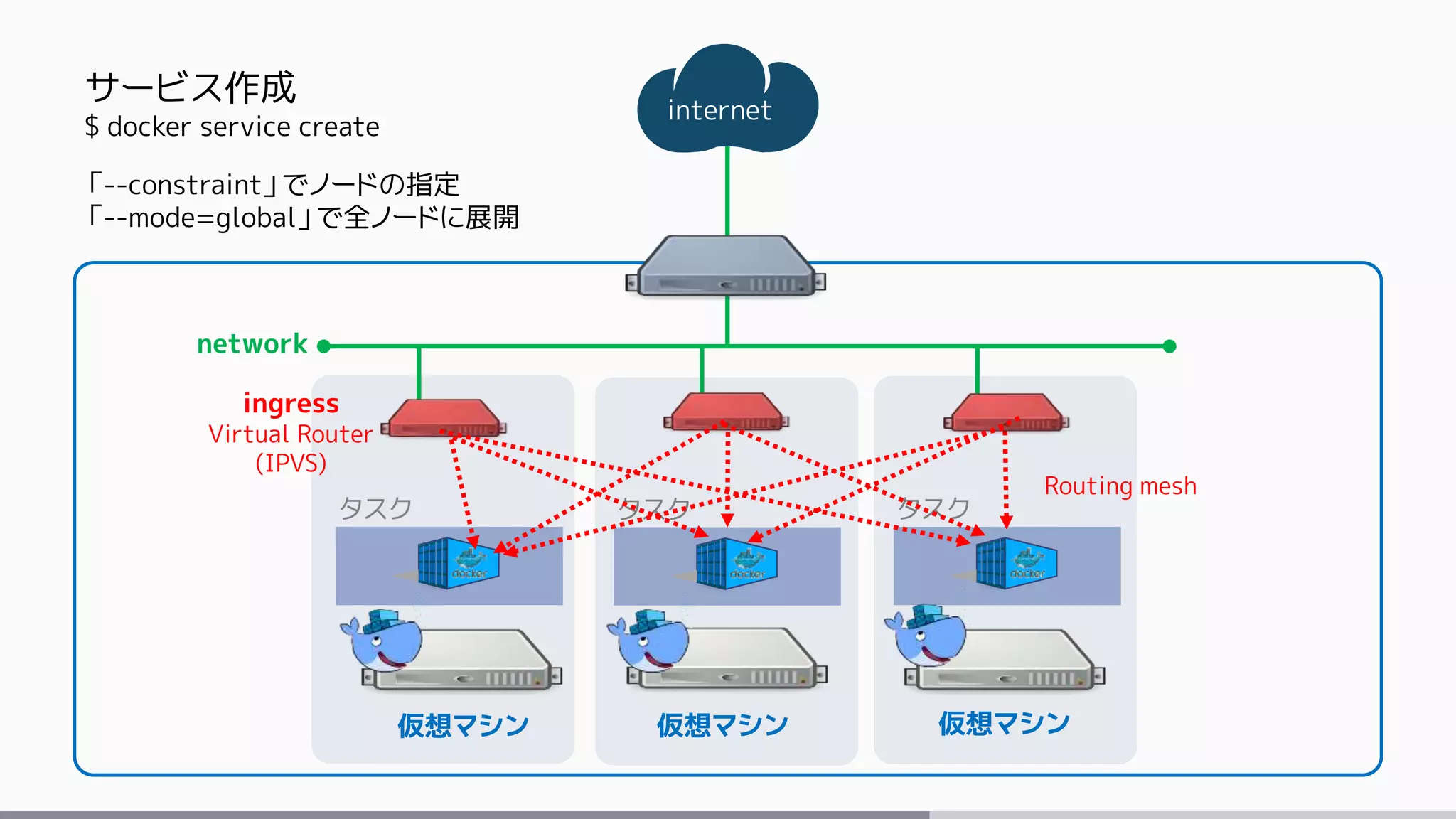

サービス作成
$ docker service create
「--constraint」でノードの指定
「--mode=global」で全ノードに展開

manager-01 worker-01 worker-02
network
ingress
Overlay
network
nginx nginx nginx
worker-03
nginx
Port 8080 Port 8080 Port 8080 Port 8080

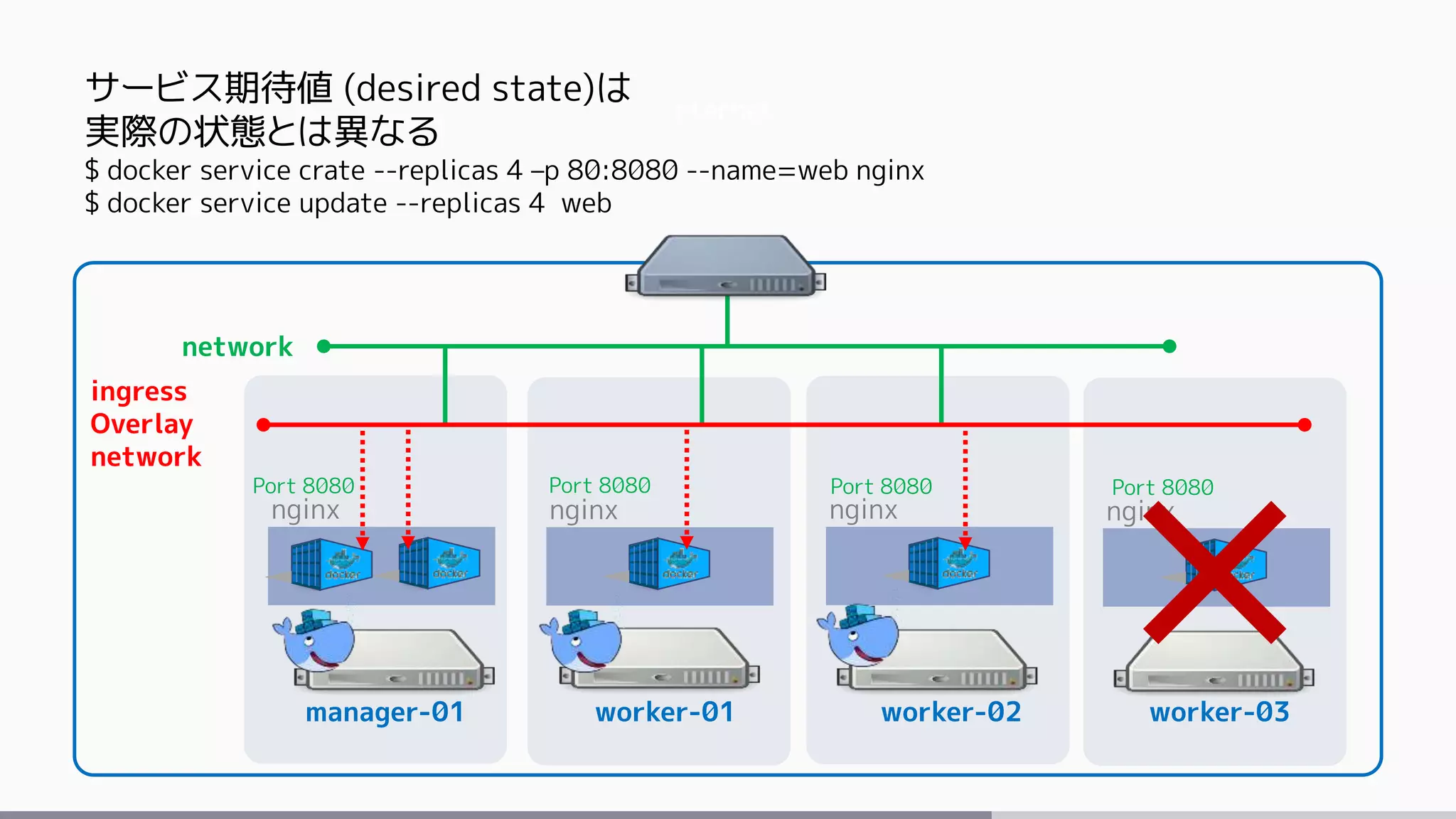

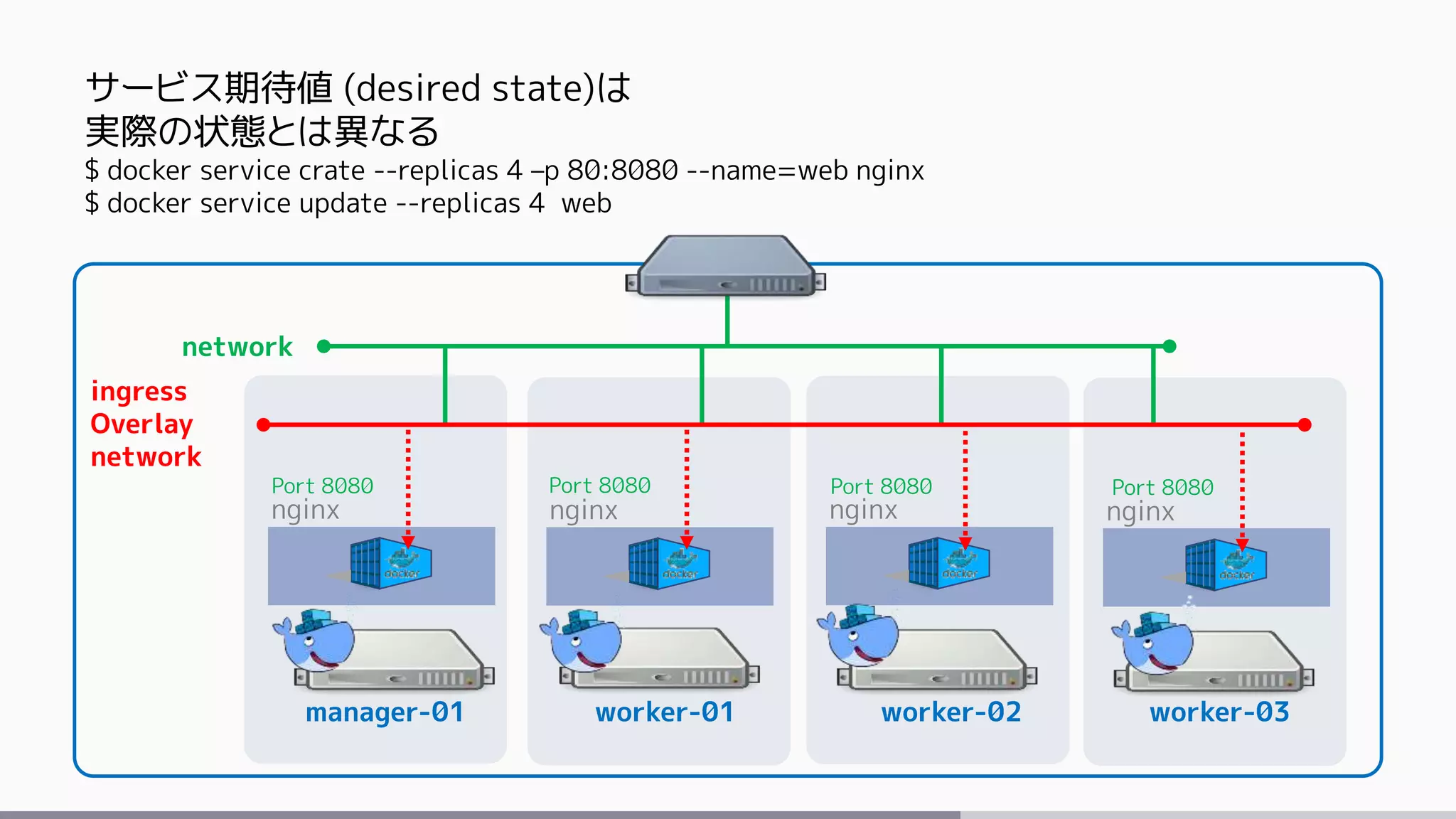

サービス期待値 (desired state)は
実際の状態とは異なる
$ docker service crate --replicas 4 –p 80:8080 --name=web nginx
$ docker service update --replicas 4 web

internet
manager-01 worker-01 worker-02
ingress
Overlay
network
nginx nginx nginx
worker-03
nginx
Port 8080 Port 8080 Port 8080 Port 8080
network
サービス期待値 (desired state)は
実際の状態とは異なる
$ docker service crate --replicas 4 –p 80:8080 --name=web nginx
$ docker service update --replicas 4 web

Swarm モードをつかうには

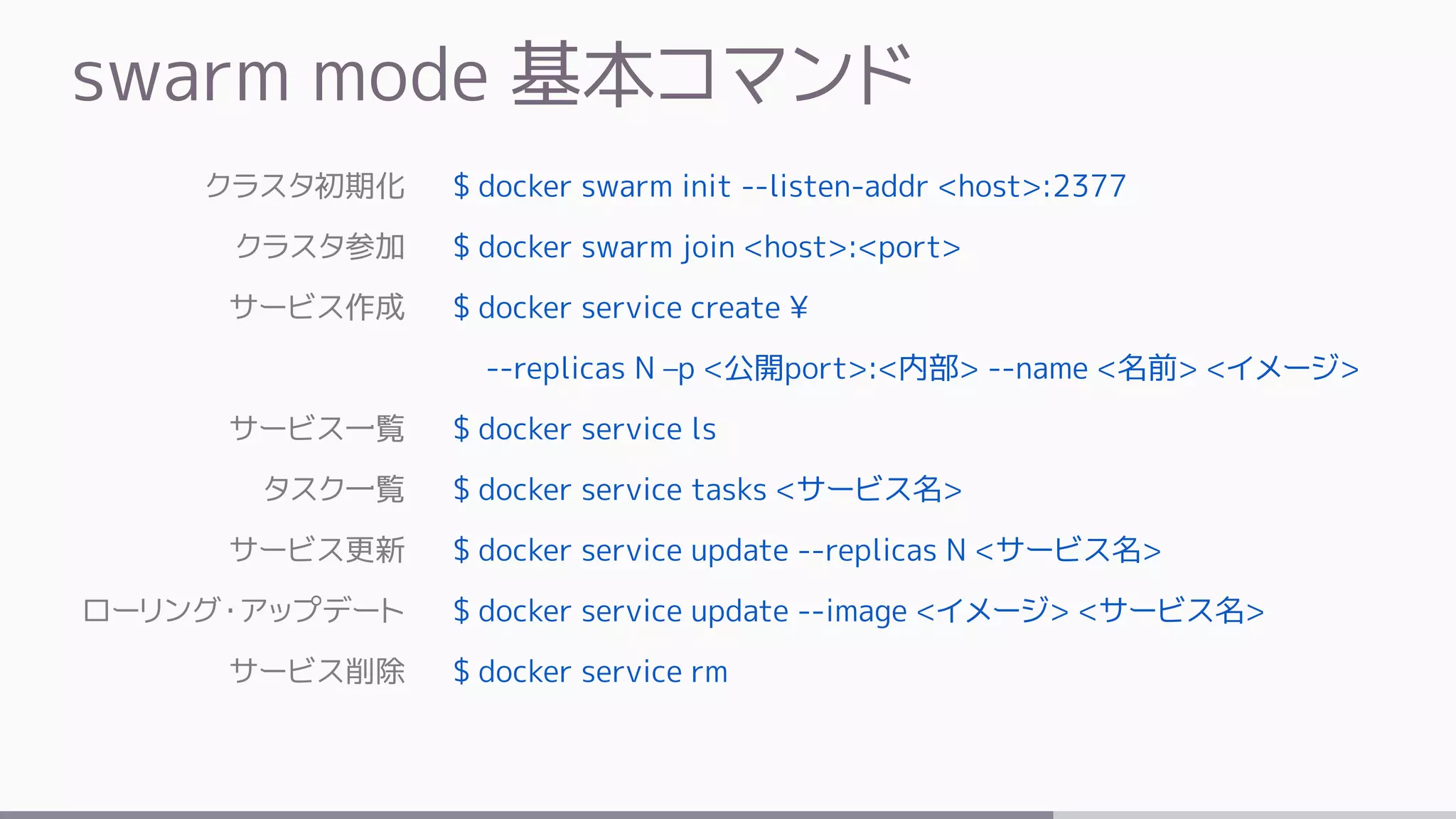

swarm mode 基本コマンド
$ docker swarm init --listen-addr <host>:2377
$ docker swarm join <host>:<port>
$ docker service create ¥
--replicas N –p <公開port>:<内部> --name <名前> <イメージ>
$ docker service ls
$ docker service tasks <サービス名>
$ docker service update --replicas N <サービス名>
$ docker service update --image <イメージ> <サービス名>
$ docker service rm
クラスタ初期化
クラスタ参加
サービス作成
サービス一覧
タスク一覧
サービス更新
ローリング・アップデート
サービス削除

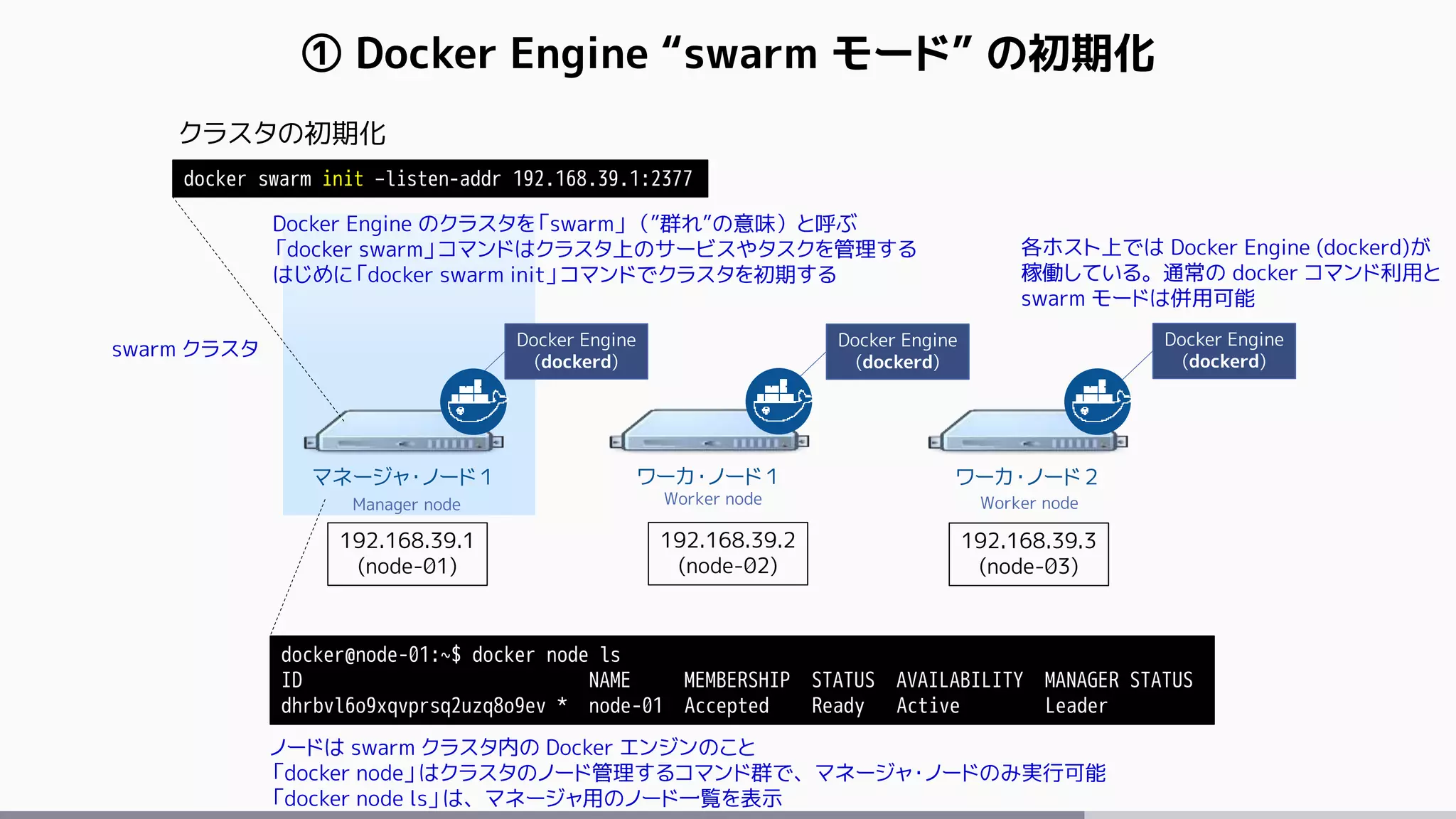

① Docker Engine “swarm モード” の初期化
Docker Engine
(dockerd)
Docker Engine のクラスタを「swarm」（”群れ”の意味）と呼ぶ
「docker swarm」コマンドはクラスタ上のサービスやタスクを管理する
はじめに「docker swarm init」コマンドでクラスタを初期する
192.168.39.1
(node-01)
192.168.39.2
(node-02)
192.168.39.3
(node-03)
docker swarm init –listen-addr 192.168.39.1:2377
クラスタの初期化
docker@node-01:~$ docker node ls
ID NAME MEMBERSHIP STATUS AVAILABILITY MANAGER STATUS
dhrbvl6o9xqvprsq2uzq8o9ev * node-01 Accepted Ready Active Leader
各ホスト上では Docker Engine (dockerd)が
稼働している。通常の docker コマンド利用と
swarm モードは併用可能
Docker Engine
(dockerd)
Docker Engine
(dockerd)
ノードは swarm クラスタ内の Docker エンジンのこと
「docker node」はクラスタのノード管理するコマンド群で、マネージャ・ノードのみ実行可能
「docker node ls」は、マネージャ用のノード一覧を表示
swarm クラスタ

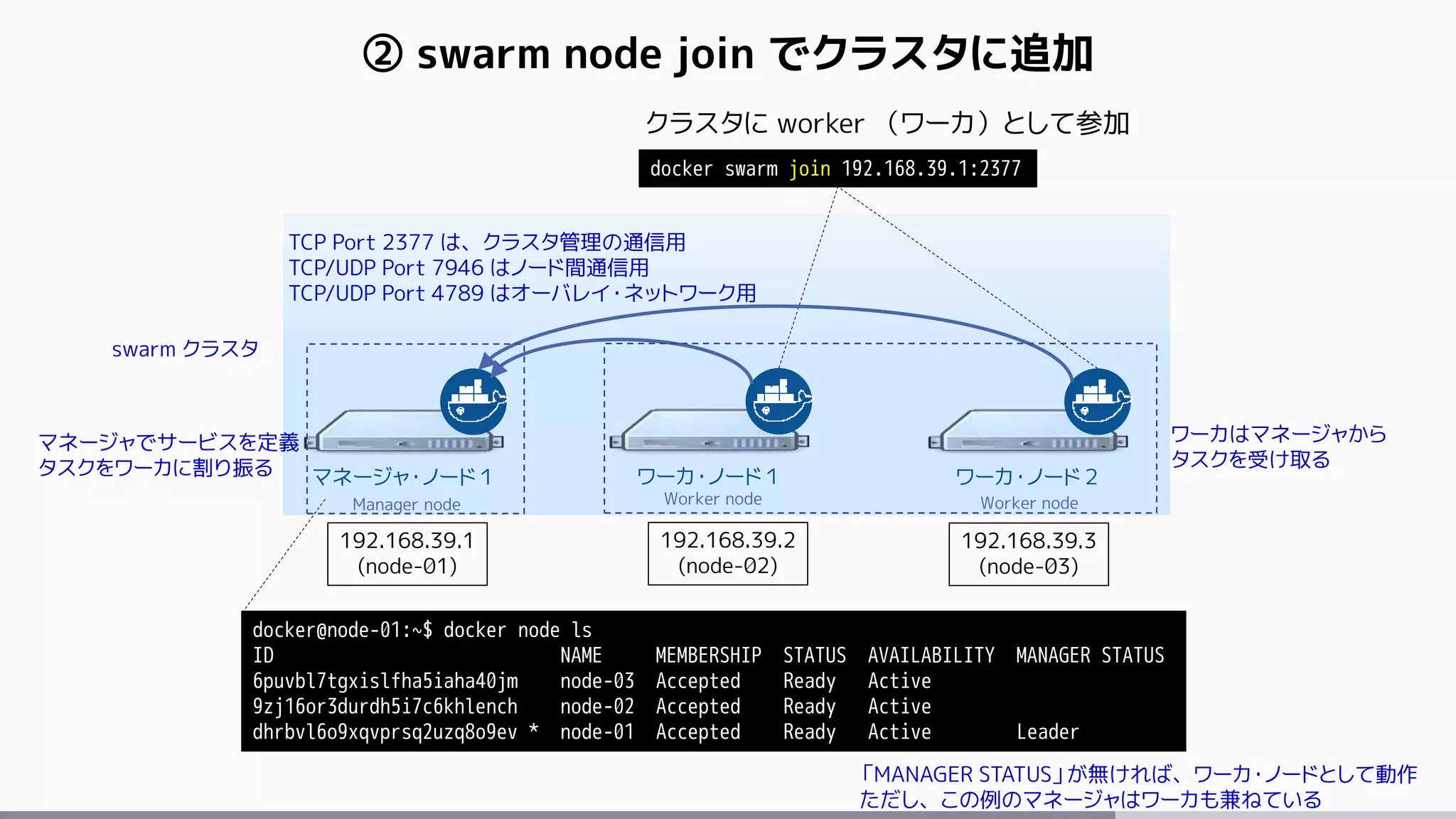

② swarm node join でクラスタに追加
swarm クラスタ
192.168.39.1
(node-01)
192.168.39.2
(node-02)
192.168.39.3
(node-03)
docker swarm join 192.168.39.1:2377
クラスタに worker （ワーカ）として参加
docker@node-01:~$ docker node ls
ID NAME MEMBERSHIP STATUS AVAILABILITY MANAGER STATUS
6puvbl7tgxislfha5iaha40jm node-03 Accepted Ready Active
9zj16or3durdh5i7c6khlench node-02 Accepted Ready Active
dhrbvl6o9xqvprsq2uzq8o9ev * node-01 Accepted Ready Active Leader
「MANAGER STATUS」が無ければ、ワーカ・ノードとして動作
ただし、この例のマネージャはワーカも兼ねている
TCP Port 2377 は、クラスタ管理の通信用
TCP/UDP Port 7946 はノード間通信用
TCP/UDP Port 4789 はオーバレイ・ネットワーク用
ワーカはマネージャから
タスクを受け取る
マネージャでサービスを定義
タスクをワーカに割り振る

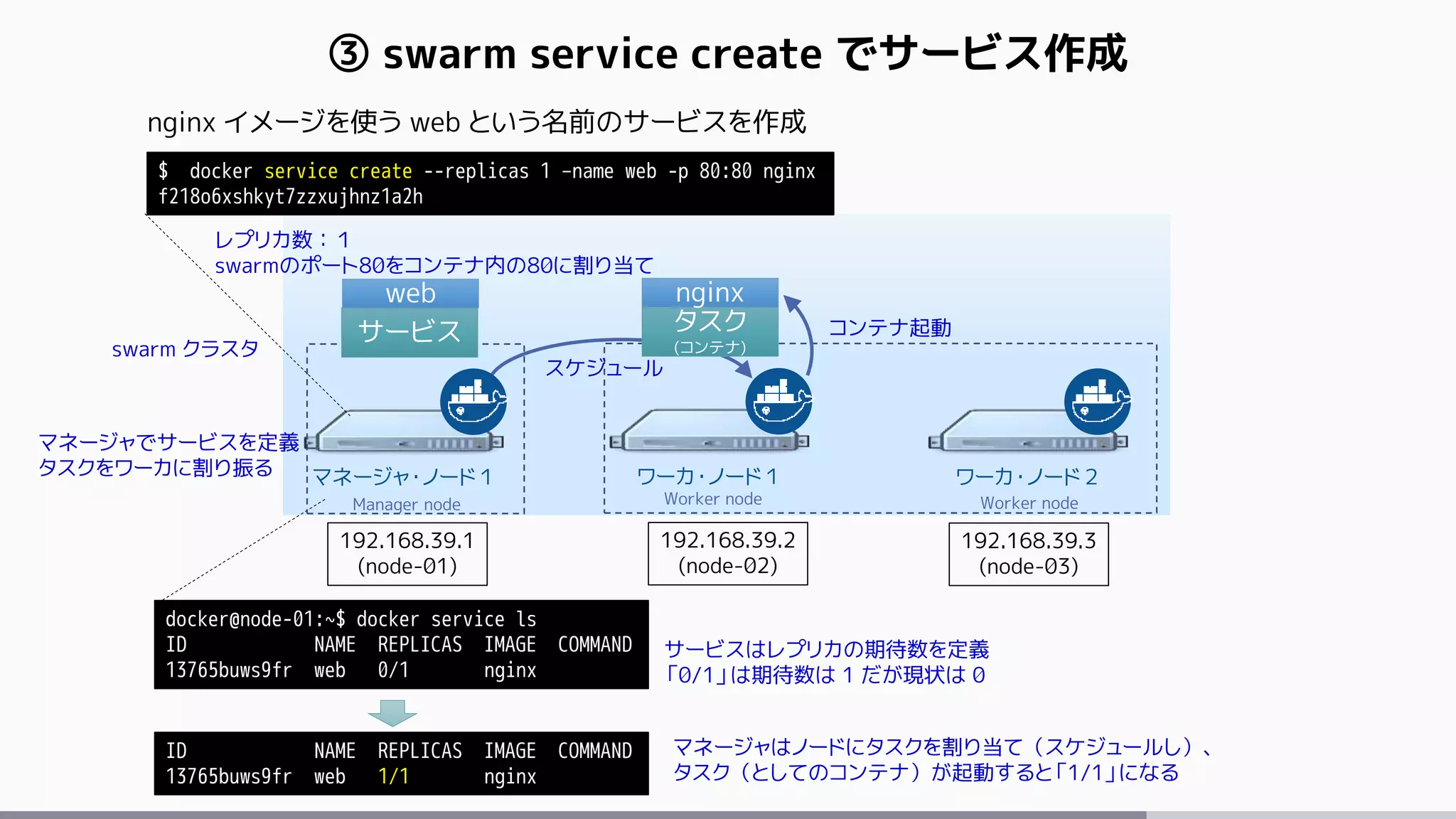

③ swarm service create でサービス作成
swarm クラスタ
192.168.39.1
(node-01)
192.168.39.2
(node-02)
192.168.39.3
(node-03)
$ docker service create --replicas 1 –name web -p 80:80 nginx
f218o6xshkyt7zzxujhnz1a2h
nginx イメージを使う web という名前のサービスを作成
docker@node-01:~$ docker service ls
ID NAME REPLICAS IMAGE COMMAND
13765buws9fr web 0/1 nginx
サービスはレプリカの期待数を定義
「0/1」は期待数は 1 だが現状は 0
レプリカ数：１
swarmのポート80をコンテナ内の80に割り当て
マネージャでサービスを定義
タスクをワーカに割り振る
ID NAME REPLICAS IMAGE COMMAND
13765buws9fr web 1/1 nginx
マネージャはノードにタスクを割り当て（スケジュールし）、
タスク（としてのコンテナ）が起動すると「1/1」になる
サービスタスク
(コンテナ)
nginxweb
スケジュール
コンテナ起動

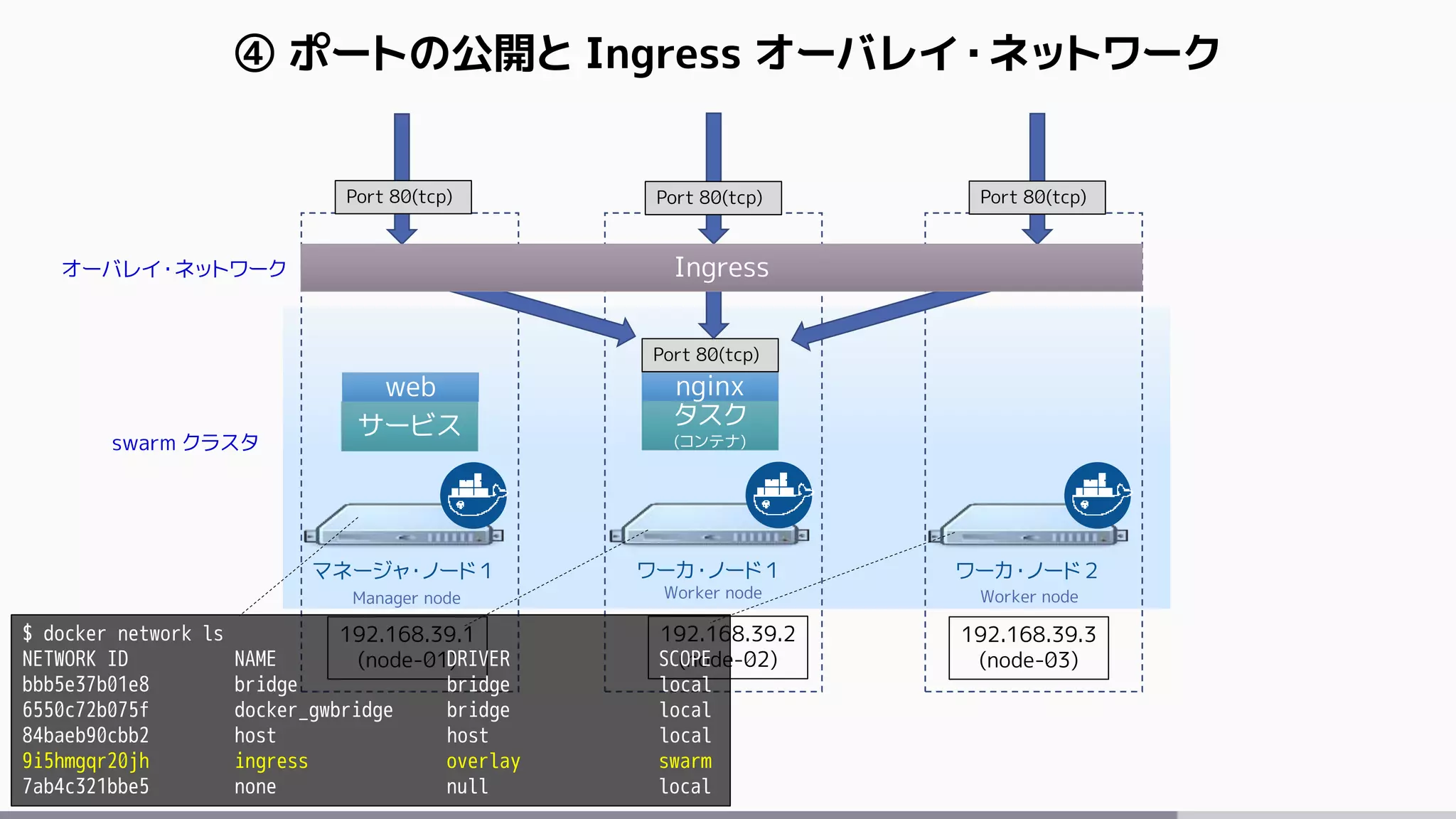

④ ポートの公開と Ingress オーバレイ・ネットワーク
swarm クラスタ
192.168.39.1
(node-01)
192.168.39.2
(node-02)
192.168.39.3
(node-03)
サービスタスク
(コンテナ)
nginxweb
Port 80(tcp)
オーバレイ・ネットワーク
Port 80(tcp)
Ingress
Port 80(tcp)Port 80(tcp)
$ docker network ls
NETWORK ID NAME DRIVER SCOPE
bbb5e37b01e8 bridge bridge local
6550c72b075f docker_gwbridge bridge local
84baeb90cbb2 host host local
9i5hmgqr20jh ingress overlay swarm
7ab4c321bbe5 none null local

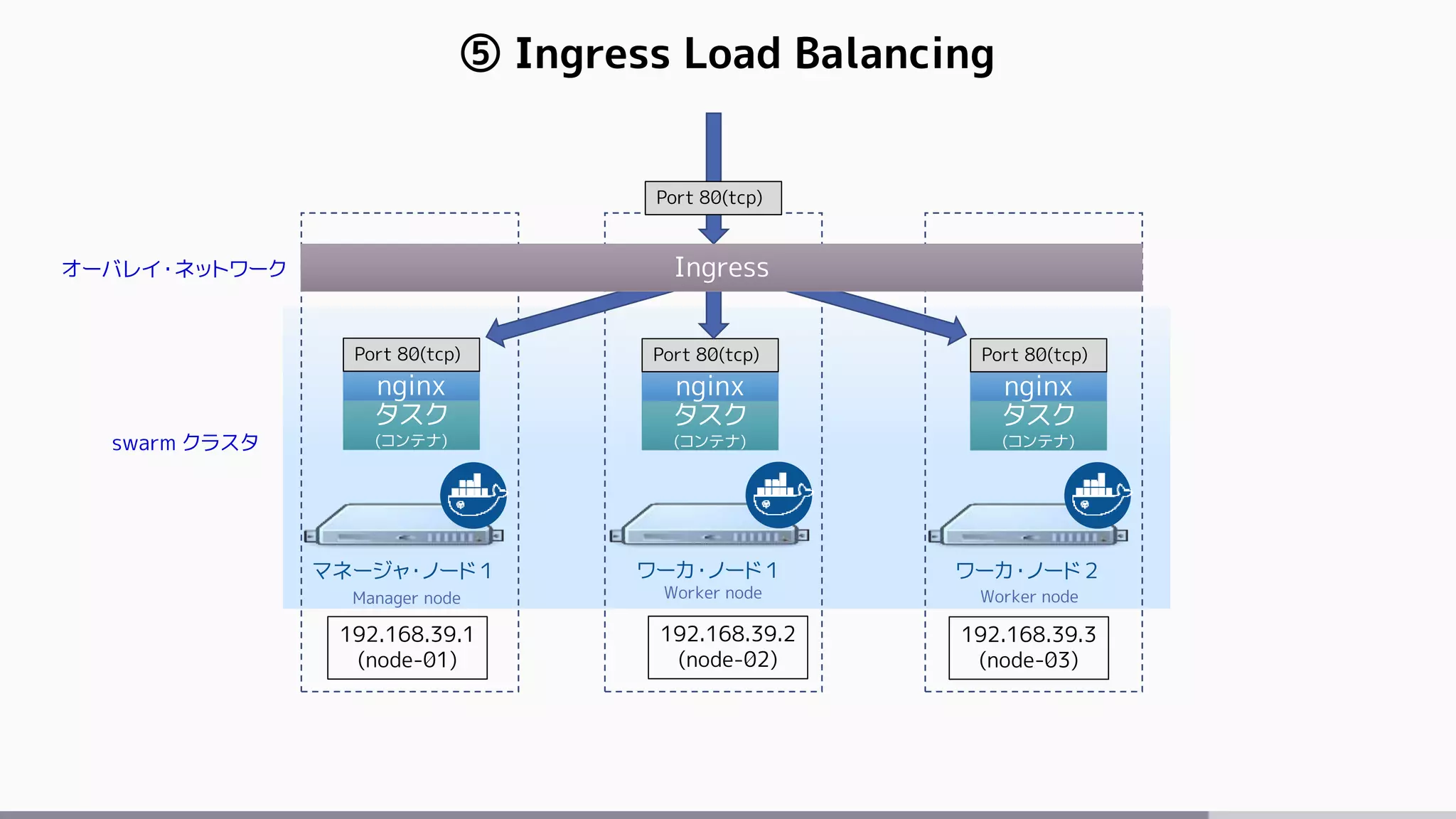

⑤ Ingress Load Balancing
swarm クラスタ
192.168.39.1
(node-01)
192.168.39.2
(node-02)
192.168.39.3
(node-03)
タスク
(コンテナ)
nginx
Port 80(tcp)
オーバレイ・ネットワーク
Port 80(tcp)
Ingress
タスク
(コンテナ)
nginx
Port 80(tcp)
タスク
(コンテナ)
nginx
Port 80(tcp)

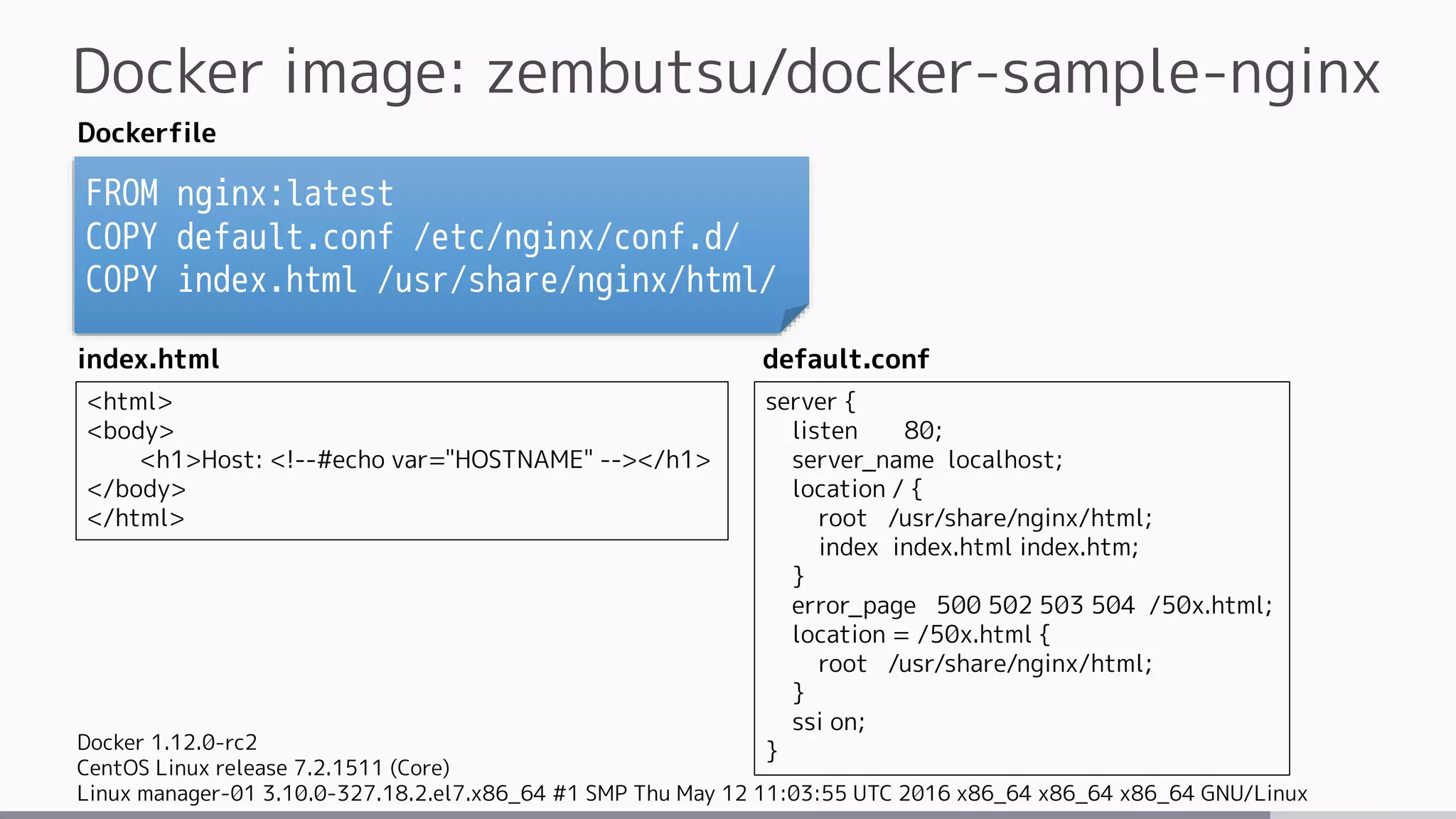

Docker image: zembutsu/docker-sample-nginx
FROM nginx:latest
COPY default.conf /etc/nginx/conf.d/
COPY index.html /usr/share/nginx/html/
<html>
<body>
<h1>Host: </h1>
</body>
</html>
server {
listen 80;
server_name localhost;
location / {
root /usr/share/nginx/html;
index index.html index.htm;
}
error_page 500 502 503 504 /50x.html;
location = /50x.html {
root /usr/share/nginx/html;
}
ssi on;
}
Dockerfile
index.html default.conf
Docker 1.12.0-rc2
CentOS Linux release 7.2.1511 (Core)
Linux manager-01 3.10.0-327.18.2.el7.x86_64 #1 SMP Thu May 12 11:03:55 UTC 2016 x86_64 x86_64 x86_64 GNU/Linux

Docker 1.12 概要 [2]
Swarm 機能統合：Built-in Orchestration
Docker Engine に Docker Swarm のクラスタ管理機能を統合
オプションとしての Swarm Mode なので、必須ではない
標準のセキュリティ機能
新しいサービスとイメージ管理
分散アプリケーション・バンドル(.dab) は JOSN 形式のフォーマットでサービス定義
docker deploy、docker stack コマンド (EXPERIMENTAL)
Docker Store 発表 (private bate)
新機能
Dockerfileでヘルスチェックの定義
docker plugin コマンドのサポート
ディスク・クォータ
どっかで
使おうかな？

最新の Docker に対応した日本語ドキュメント
http://docs.docker.jp
私からのお願い
まず読んで頂ければ…

なにかきになるところありますか?

ありがとうございました

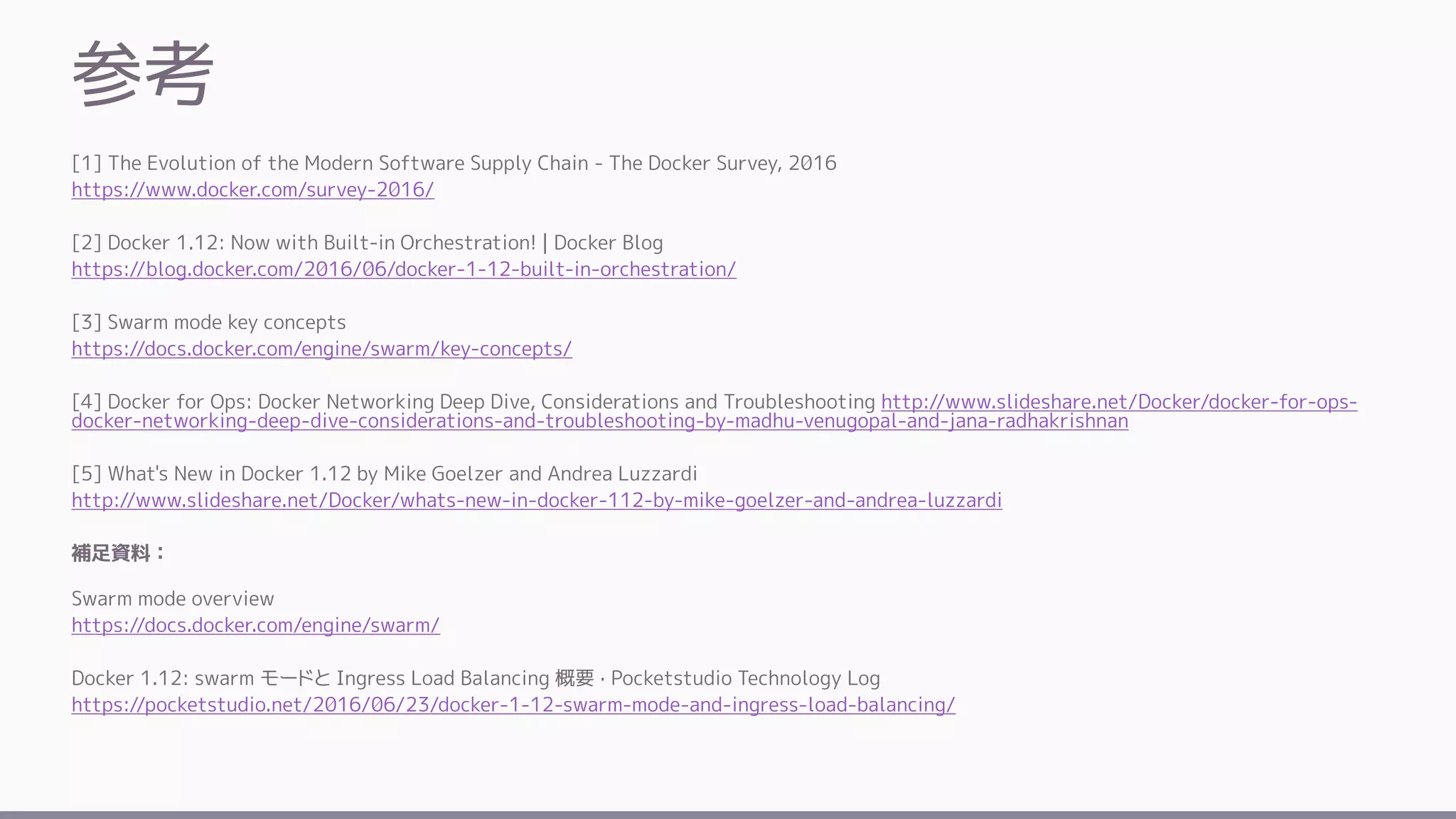

参考
[1] The Evolution of the Modern Software Supply Chain - The Docker Survey, 2016
https://www.docker.com/survey-2016/
[2] Docker 1.12: Now with Built-in Orchestration! | Docker Blog
https://blog.docker.com/2016/06/docker-1-12-built-in-orchestration/
[3] Swarm mode key concepts
https://docs.docker.com/engine/swarm/key-concepts/
[4] Docker for Ops: Docker Networking Deep Dive, Considerations and Troubleshooting http://www.slideshare.net/Docker/docker-for-ops-
docker-networking-deep-dive-considerations-and-troubleshooting-by-madhu-venugopal-and-jana-radhakrishnan
[5] What's New in Docker 1.12 by Mike Goelzer and Andrea Luzzardi
http://www.slideshare.net/Docker/whats-new-in-docker-112-by-mike-goelzer-and-andrea-luzzardi
補足資料：
Swarm mode overview
https://docs.docker.com/engine/swarm/
Docker 1.12: swarm モードと Ingress Load Balancing 概要 · Pocketstudio Technology Log
https://pocketstudio.net/2016/06/23/docker-1-12-swarm-mode-and-ingress-load-balancing/

Docker 1.12 & Swarm Mode Introduction ～ Docker の新しい技術と swarm モードの紹介

More Related Content

What's hot

Viewers also liked

Similar to Docker 1.12 & Swarm Mode Introduction ～ Docker の新しい技術と swarm モードの紹介

More from Masahito Zembutsu

Docker 1.12 & Swarm Mode Introduction ～ Docker の新しい技術と swarm モードの紹介
