Docker道場オンライン#1 Docker基礎概念と用語の理解
Docker道場オンライン#1発表資料です。 https://dockerdojo.connpass.com/event/191772/ 配信動画 https://youtu.be/XMw0Ivtfxak
More Related Content
Similar to Docker道場オンライン#1 Docker基礎概念と用語の理解
![[1C5] Docker Comose & Swarm mode Orchestration (Japan Container Days - Day1)](https://cdn.slidesharecdn.com/ss_thumbnails/1c5dockercomposeorchestration-181206021928-thumbnail.jpg?width=640&height=640&fit=bounds)
Docker道場オンライン#1 Docker基礎概念と用語の理解
- 1. Docker基礎概念と用語の理解 Docker Dojo Online#1 Sakura internet, Inc. Masahito Zembutsu @zembutsu #dockerdojo Oct 10, 2020

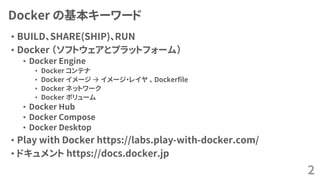

- 2. Docker の基本キーワード • BUILD、SHARE(SHIP)、RUN •Docker （ソフトウェアとプラットフォーム） • Docker Engine • Docker コンテナ • Docker イメージ → イメージ・レイヤ 、 Dockerfile • Docker ネットワーク • Docker ボリューム • Docker Hub • Docker Compose • Docker Desktop • Play with Docker https://labs.play-with-docker.com/ • ドキュメント https://docs.docker.jp 2
- 3.
- 4.
- 5. そもそも Docker とは？ WhyDocker? 5
- 6.
- 7.

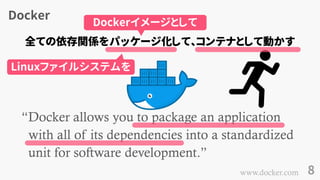

- 8. Docker 8 “Docker allows youto package an application with all of its dependencies into a standardized unit for software development.” www.docker.com 全ての依存関係をパッケージ化して、コンテナとして動かす Dockerイメージとして Linuxファイルシステムを

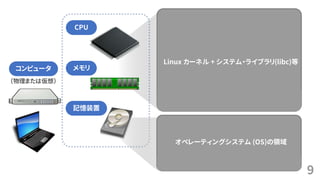

- 9. 9 （物理または仮想） Linux カーネル +システム・ライブラリ(libc)等 コンピュータ CPU メモリ 記憶装置 オペレーティングシステム (OS)の領域

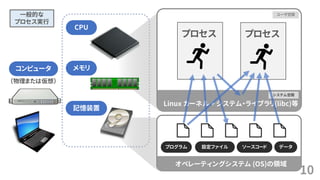

- 10. 10 （物理または仮想） ユーザ空間 システム空間 Linux カーネル +システム・ライブラリ(libc)等 コンピュータ CPU メモリ 記憶装置 オペレーティングシステム (OS)の領域 プロセス プログラム 設定ファイル ソースコード データ プロセス 一般的な プロセス実行

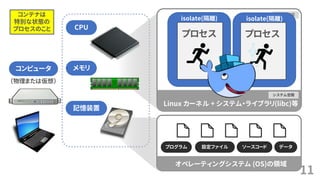

- 11. 11 （物理または仮想） ユーザ空間 システム空間 Linux カーネル +システム・ライブラリ(libc)等 コンピュータ CPU メモリ 記憶装置 オペレーティングシステム (OS)の領域 プログラム 設定ファイル ソースコード データ コンテナは 特別な状態の プロセスのこと isolate(隔離) プロセス isolate(隔離) プロセス
- 12. 12 isolate(分離)する ア イ ソレ ー ト “名前空間”技術を使って namespace
- 13.
- 14. コンテナは特別なプロセスの状態 14 コンテナAの ファイルシステム … … コンテナBの ファイルシステム /etc (/data/ubuntu/etc) /bin (/data/ubuntu/bin) /etc (/data/centos/etc) /bin (/data/centos/bin) / / httpd PID1 プロセスA プロセスB ruby PID 1 chris.rb PID 2 コンテナA コンテナB 名前空間の isolate ・プロセス ・ファイルシステム ・ネットワーク ・ホスト名 ・UID・GID ・プロセス間通信、等 cgroupでリソース制限 ・CPU ・メモリ ・I/O ・ディスク・クォータ、等

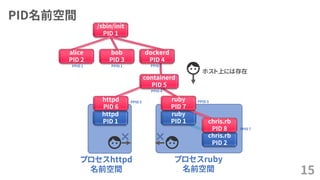

- 15. PID名前空間 15 httpd PID 1 プロセスhttpd 名前空間 プロセスruby 名前空間 ruby PID 1 chris.rb PID2 /sbin/init PID 1 containerd PID 5 httpd PID 6 ruby PID 7 chris.rb PID 8 alice PID 2 bob PID 3 PPID 1 PPID 1 PPID 4 PPID 5 PPID 5 PPID 7 PPID 1 dockerd PID 4 ホスト上には存在

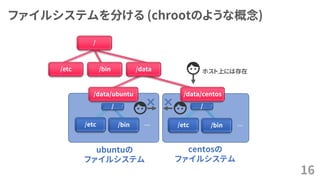

- 16. ファイルシステムを分ける (chrootのような概念) 16 ubuntuの ファイルシステム … … centosの ファイルシステム /etc/bin /etc /bin / / /data/ubuntu /data/centos / /etc /data/bin ホスト上には存在

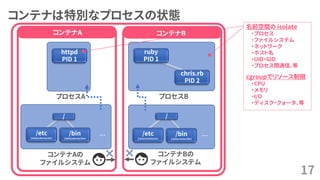

- 17. コンテナは特別なプロセスの状態 17 コンテナAの ファイルシステム … … コンテナBの ファイルシステム /etc (/data/ubuntu/etc) /bin (/data/ubuntu/bin) /etc (/data/centos/etc) /bin (/data/centos/bin) / / httpd PID1 プロセスA プロセスB ruby PID 1 chris.rb PID 2 コンテナA コンテナB 名前空間の isolate ・プロセス ・ファイルシステム ・ネットワーク ・ホスト名 ・UID・GID ・プロセス間通信、等 cgroupでリソース制限 ・CPU ・メモリ ・I/O ・ディスク・クォータ、等

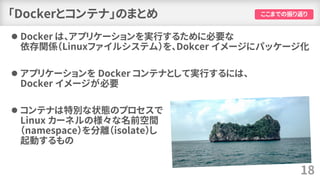

- 18. 「Dockerとコンテナ」のまとめ ⚫ Docker は、アプリケーションを実行するために必要な 依存関係（Linuxファイルシステム）を、Dokcerイメージにパッケージ化 ⚫ アプリケーションを Docker コンテナとして実行するには、 Docker イメージが必要 ⚫ コンテナは特別な状態のプロセスで Linux カーネルの様々な名前空間 （namespace）を分離（isolate）し 起動するもの 18 ここまでの振り返り
- 19. Linux サーバ Dockerが入っていない環境 同じ設定の Nginxを同時に起動できない Nginx 1 ホスト側 ネットワーク インターフェース Port 80 Nginx 2 Listen： 80 Listen: 80待ち受けポート設定
- 20. Linux サーバ Dockerが入っていない環境 同じ設定の Nginxを同時に起動できない Dockerが入った環境 同じ設定の Nginx を同時に動かせる Linux サーバ Nginx 1 ホスト側 ネットワーク インターフェース Port 80 Nginx 2 Listen： 80 Listen: 80待ち受けポート設定 Port 80 Nginx 1 Nginx 2 Listen： 80 Listen: 80 Port 8080 コンテナ1 コンテナ2
- 21.
- 22. Dockerはサーバ・クライアント型モデル 22 OS ( Linux) 物理/仮想サーバ Docker エンジン ( dockerd デーモン ) Linux kernel コンテナ コンテナ コンテナ リモート API docker クライアント TCP あるいは Unix ソケットドメイン containerd Runtime: runC (OCI規格準拠) ・docker コマンド Linux, Mac OS X, Windows ・Kitematic (GUI) Mac OS X, Windows ・Docker Compose ・Docker Swarm

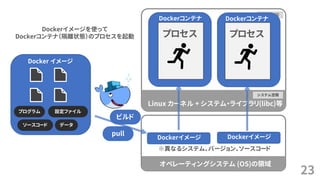

- 23. 23 ユーザ空間 システム空間 Linux カーネル +システム・ライブラリ(libc)等 オペレーティングシステム (OS)の領域 プログラム 設定ファイル ソースコード データ Dockerコンテナ プロセス Dockerコンテナ プロセス Docker イメージ ビルド pull Dockerイメージ Dockerイメージ ※異なるシステム、バージョン、ソースコード Dockerイメージを使って Dockerコンテナ（隔離状態）のプロセスを起動
- 24.

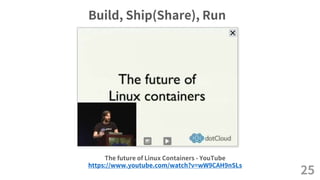

- 25. Build, Ship(Share), Run 25 Thefuture of Linux Containers - YouTube https://www.youtube.com/watch?v=wW9CAH9nSLs
- 26.

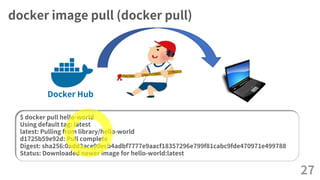

- 27. docker image pull(docker pull) 27 $ docker pull hello-world Using default tag: latest latest: Pulling from library/hello-world d1725b59e92d: Pull complete Digest: sha256:0add3ace90ecb4adbf7777e9aacf18357296e799f81cabc9fde470971e499788 Status: Downloaded newer image for hello-world:latest Docker Hub
- 28.
- 29.

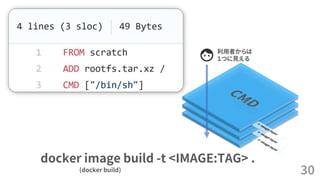

- 30. 30 利用者からは １つに見える docker image build-t <IMAGE:TAG> . (docker build)
- 31. 31 利用者からは １つに見える hello:v1 FROM alpine ENTRYPOINT ["/bin/echo"] CMD["こんにちは！こんにちは！"] docker image build -t hello:v1 . (docker build)

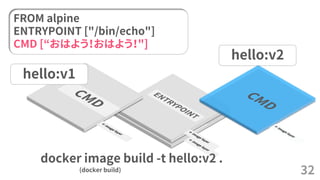

- 32. 32 hello:v1 FROM alpine ENTRYPOINT ["/bin/echo"] CMD[“おはよう！おはよう！"] docker image build -t hello:v2 . (docker build) hello:v2
- 33.

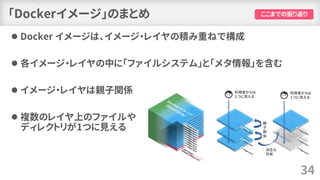

- 34. 「Dockerイメージ」のまとめ ⚫ Docker イメージは、イメージ・レイヤの積み重ねで構成 ⚫各イメージ・レイヤの中に「ファイルシステム」と「メタ情報」を含む ⚫ イメージ・レイヤは親子関係 ⚫ 複数のレイヤ上のファイルや ディレクトリが1つに見える 34 ここまでの振り返り
- 35.
- 36.

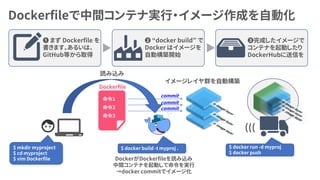

- 37. Dockerfileで中間コンテナ実行・イメージ作成を自動化 ❶ まず Dockerfileを 書きます。あるいは、 GitHub等から取得 ❷ “docker build” で Docker はイメージを 自動構築開始 ❸完成したイメージで コンテナを起動したり DockerHubに送信を 命令１ 命令２ 命令３ $ mkdir myproject $ cd myproject $ vim Dockerfile $ docker build -t myproj . 読み込み イメージレイヤ群を自動構築 Dockerfile $ docker run -d myproj $ docker push DockerがDockerfileを読み込み 中間コンテナを起動して命令を実行 →docker commitでイメージ化 ((( commit commit commit
- 38.
- 39.

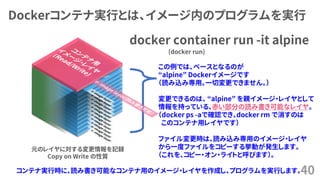

- 40. Dockerコンテナ実行とは、イメージ内のプログラムを実行 40 元のレイヤに対する変更情報を記録 Copy on Writeの性質 コンテナ実行時に、読み書き可能なコンテナ用のイメージ・レイヤを作成し、プログラムを実行します。 docker container run -it alpine (docker run) この例では、ベースとなるのが “alpine” Dockerイメージです （読み込み専用。一切変更できません。） 変更できるのは、 “alpine” を親イメージ・レイヤとして 情報を持っている、赤い部分の読み書き可能なレイヤ。 （docker ps -aで確認でき、docker rm で消すのは このコンテナ用レイヤです） ファイル変更時は、読み込み専用のイメージ・レイヤ から一度ファイルをコピーする挙動が発生します。 （これを、コピー・オン・ライトと呼びます）。

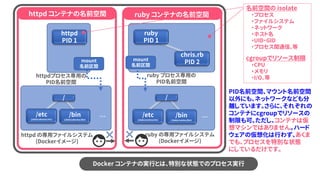

- 41. httpd の専用ファイルシステム (Dockerイメージ) … … rubyの専用ファイルシステム (Dockerイメージ) /etc (/data/ubuntu/etc) /bin (/data/ubuntu/bin) /etc (/data/centos/etc) /bin (/data/centos/bin) / / httpd PID 1 httpdプロセス専用の PID名前空間 ruby プロセス専用の PID名前空間 ruby PID 1 chris.rb PID 2 httpd コンテナの名前空間 ruby コンテナの名前空間 名前空間の isolate ・プロセス ・ファイルシステム ・ネットワーク ・ホスト名 ・UID・GID ・プロセス間通信、等 cgroupでリソース制限 ・CPU ・メモリ ・I/O、等 PID名前空間、マウント名前空間 以外にも、ネットワークなども分 離しています。さらに、それぞれの コンテナにcgroupでリソースの 制限も可。ただし、コンテナは仮 想マシンではありません。ハード ウェアの仮想化は行わず、あくま でも、プロセスを特別な状態 にしているだけです。 mount 名前区間 mount 名前区間 Docker コンテナの実行とは、特別な状態でのプロセス実行

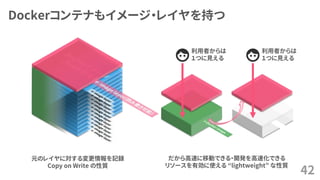

- 42. Dockerコンテナもイメージ・レイヤを持つ 42 元のレイヤに対する変更情報を記録 Copy on Writeの性質 利用者からは １つに見える 利用者からは １つに見える だから高速に移動できる・開発を高速化できる リソースを有効に使える “lightweight” な性質
- 43. 「Dockerコンテナ」のまとめ ⚫ Docker は、アプリケーションを実行するために必要な 依存関係（Linuxファイルシステム）を、Dokcerイメージにパッケージ化 ⚫ コンテナは特別な状態のプロセスで Linux カーネルの様々な名前空間 （namespace）を分離（isolate）し 起動するもの ⚫ Docker コンテナは、読み書き可能な イメージ・レイヤを持つ ⚫ Docker イメージに対する変更は、このコンテナ用レイヤで行われる 43 ここまでの振り返り
- 44. “hello-world” イメージとコンテナ docker runhello-world 44
- 45.

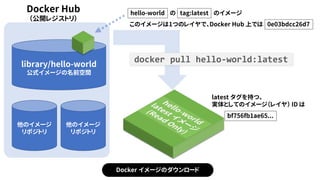

- 46. library/hello-world 公式イメージの名前空間 他のイメージ リポジトリ 他のイメージ リポジトリ Docker Hub （公開レジストリ） 0e03bdcc26d7 tag:latesthello-world ののイメージ このイメージは1つのレイヤで、Docker Hub 上では docker pull hello-world:latest latest タグを持つ、 実体としてのイメージ（レイヤ） ID は bf756fb1ae65... Docker イメージのダウンロード
- 47.
- 49.
- 50. 「/hello」 を 専用の PID名前空間内で PID １ として実行する プロセスはホスト上で実行するが、 この PID 名前空間内では自身の 「hello」しか認識しない。 また、ホスト上では正しい PID を持つ 【 PID 1 】 hello
- 51.

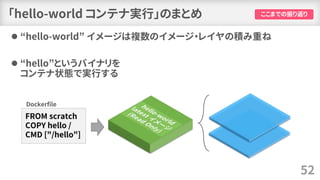

- 52. 「hello-world コンテナ実行」のまとめ ⚫ “hello-world”イメージは複数のイメージ・レイヤの積み重ね ⚫ “hello”というバイナリを コンテナ状態で実行する 52 ここまでの振り返り Dockerfile

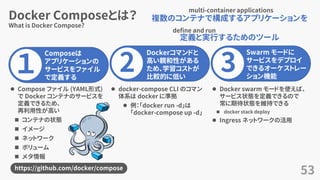

- 53. Docker Composeとは？ 53 What isDocker Compose? １ Composeは アプリケーションの サービスをファイル で定義する 2 Dockerコマンドと 高い親和性がある ため、学習コストが 比較的に低い 3 Swarm モードに サービスをデプロイ できるオーケストレー ション機能 ⚫ docker-compose CLI のコマン 体系は docker に準拠 ⚫ 例：「docker run -d」は 「docker-compose up -d」 ⚫ Docker swarm モードを使えば、 サービス状態を定義できるので 常に期待状態を維持できる ◼ docker stack deploy ⚫ Ingress ネットワークの活用 ⚫ Compose ファイル (YAML形式) で Docker コンテナのサービスを 定義できるため、 再利用性が高い ◼ コンテナの状態 ◼ イメージ ◼ ネットワーク ◼ ボリューム ◼ メタ情報 https://github.com/docker/compose 複数のコンテナで構成するアプリケーションを 定義と実行するためのツール multi-container applications define and run

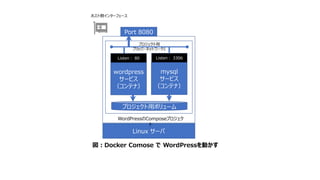

- 54. 図：Docker Comose でWordPressを動かす Linux サーバ Port 8080 wordpress サービス （コンテナ） Listen： 80 WordPressのComposeプロジェク ト mysql サービス （コンテナ） Listen： 3306 プロジェクト用ボリューム プロジェクト用 ブリッジ・ネットワーク1 ホスト側インターフェース

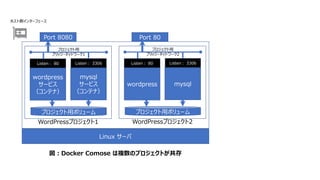

- 55. 図：Docker Comose は複数のプロジェクトが共存 Linuxサーバ Port 8080 wordpress サービス （コンテナ） Listen： 80 Port 80 WordPressプロジェクト1 mysql サービス （コンテナ） Listen： 3306 プロジェクト用ボリューム プロジェクト用 ブリッジ・ネットワーク1 wordpress Listen： 80 WordPressプロジェクト2 mysql Listen： 3306 プロジェクト用ボリューム プロジェクト用 ブリッジ・ネットワーク2 ホスト側インターフェース
- 56.
- 57.
- 58.

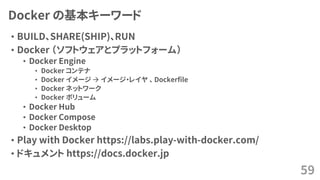

- 59. Docker の基本キーワード • BUILD、SHARE(SHIP)、RUN •Docker （ソフトウェアとプラットフォーム） • Docker Engine • Docker コンテナ • Docker イメージ → イメージ・レイヤ 、 Dockerfile • Docker ネットワーク • Docker ボリューム • Docker Hub • Docker Compose • Docker Desktop • Play with Docker https://labs.play-with-docker.com/ • ドキュメント https://docs.docker.jp 59

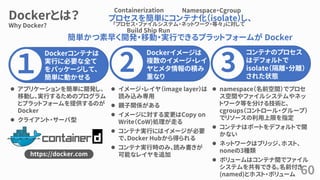

- 60. Dockerとは？ 60 Why Docker? １ Dockerコンテナは 実行に必要な全て をパッケージして、 簡単に動かせる 2 Dockerイメージは 複数のイメージ・レイ ヤとメタ情報の積み 重なり 3 コンテナのプロセス はデフォルトで isolate（隔離・分離） された状態 ⚫ イメージ・レイヤ（imagelayer）は 読み込み専用 ⚫ 親子関係がある ⚫ イメージに対する変更はCopy on Write（CoW)処理が走る ⚫ コンテナ実行にはイメージが必要 で、Docker Hubから得られる ⚫ コンテナ実行時のみ、読み書きが 可能なレイヤを追加 ⚫ namespace（名前空間）でプロセ ス空間やファイルシステムやネッ トワーク等を分ける技術と、 cgroups（コントロール・グループ） でリソースの利用上限を指定 ⚫ コンテナはポートをデフォルトで開 かない ⚫ ネットワークはブリッジ、ホスト、 noneの3種類 ⚫ ボリュームはコンテナ間でファイル システムを共有できる。名前付き (named)とホスト・ボリューム ⚫ アプリケーションを簡単に開発し、 移動し、実行するためのプログラム とプラットフォームを提供するのが Docker ⚫ クライアント・サーバ型 https://docker.com プロセスを簡単にコンテナ化（isolate）し、 簡単かつ素早く開発・移動・実行できるプラットフォームが Docker Containerization 「プロセス・ファイルシステム・ネットワーク・等々」に対して Namespace・Cgroup Build Ship Run
- 61. ありがとうございました。 • https://slideshare.net/zembutsu • Dockerドキュメント日本語訳 http://docs.docker.jp •Docker Composeドキュメント日本語訳 http://docs.docker.jp/compose/ • 公式ドキュメント https://docs.docker.com 61
