10分でわかる Cilium と XDP / BPF
2017年11月14日開催 『サイバーエージェントとさくらインターネットのインフラ談義』のスライド資料です
10分でわかる Cilium と XDP / BPF
- 1. サイバーエージェントとさくらインターネットのインフラ談義 さくらインターネット株式会社 Shuji Yamada (山田修司) @uzyexeNov 14, 2017 10分でわかる Cilium と XDP/BPF
- 2. Shuji Yamada • さくらインターネット入社10年目 •インフラエンジニアっぽい • コンテナホスティング Arukas 担当 • CoreOS + Mesos 派閥 （山田 修司） Trust me. I am Engineer _(┐¦_ ε:) 2
- 3. 3 （コンテナアプリとサービス間のネットワーク接続や 透過的なロードバランシング、セキュリティポリシーを提供） What is Cilium? Cilium とは 読み方：スリィアム（意味：繊毛、まつげ） Linux Native, HTTP Aware Networking and Security for Containers.
- 4. Cilium BPF BPF BPFBPF CONTAINER CONTAINER CONTAINERNIC Bytecode Injection Policy Repository Cilium Monitor Container Orchestrator (Docker, Kubernates, Mesos) Plugins Cilium CLI Kernel Key-Value Store ( etcd / consul ) Cilium Daemon (Code Generator) Cilium Architecture
- 5.

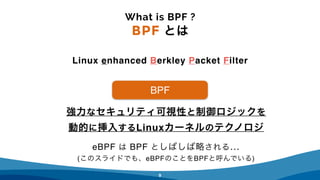

- 6. 6 強力なセキュリティ可視性と制御ロジックを 動的に挿入するLinuxカーネルのテクノロジ What is BPF? BPF とは Linux enhanced Berkley Packet Filter BPF eBPF は BPF としばしば略される… (このスライドでも、eBPFのことをBPFと呼んでいる)

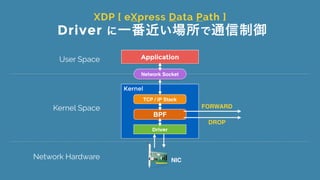

- 7. Kernel Application Network Hardware Driver BPF FORWARD DROP User Space KernelSpace NIC TCP / IP Stack XDP [ eXpress Data Path ] Driver に一番近い場所で通信制御 Network Socket
- 8. Network Socket Similar DPDK? DPDK とは 違う DPDK DPDK Libraries NIC Kernel Driver BPF NIC TCP / IP Stack XDP Application Kernel Driver TCP / IP Stack Application Network Socket

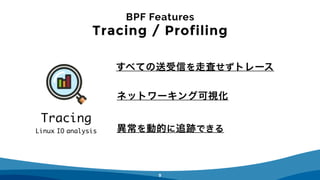

- 9. Tracing Linux IO analysis BPFFeatures Tracing / Profiling 9 ネットワーキング可視化 異常を動的に追跡できる すべての送受信を走査せずトレース

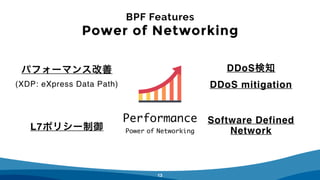

- 10. BPF Features Power ofNetworking 10 Performance Power of Networking DDoS検知 DDoS mitigation パフォーマンス改善 (XDP: eXpress Data Path) L7ポリシー制御 Software Defined Network

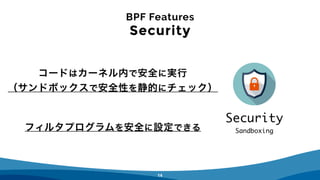

- 11.

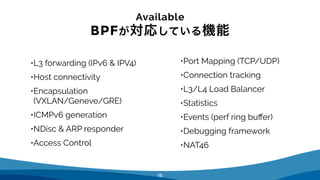

- 12. Available BPFが対応している機能 12 •L3 forwarding (IPv6& IPV4) •Host connectivity •Encapsulation (VXLAN/Geneve/GRE) •ICMPv6 generation •NDisc & ARP responder •Access Control •Port Mapping (TCP/UDP) •Connection tracking •L3/L4 Load Balancer •Statistics •Events (perf ring buffer) •Debugging framework •NAT46
- 13. Kernel Space Verifier +JIT BPF Traffic Control Ingress Network Device Network Stack BPF Traffic Control Egress Network Device Network Socket User Space BPF bytecodeSource Code LLVM/clang bpf syscall C, Go, P4 compile
- 14.

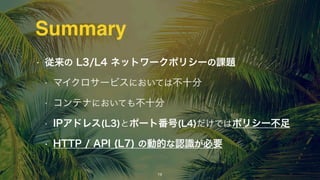

- 15. Summary • 従来の L3/L4ネットワークポリシーの課題 • マイクロサービスにおいては不十分 • コンテナにおいても不十分 • IPアドレス(L3)とポート番号(L4)だけではポリシー不足 • HTTP / API (L7) の動的な認識が必要 15

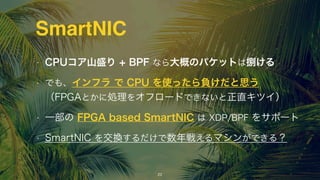

- 16. SmartNIC • CPUコア山盛り +BPF なら大概のパケットは捌ける • でも、インフラ で CPU を使ったら負けだと思う （FPGAとかに処理をオフロードできないと正直キツイ） • 一部の FPGA based SmartNIC は XDP/BPF をサポート • SmartNIC を交換するだけで数年戦えるマシンができる？ 16

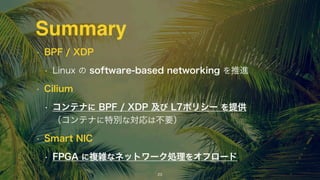

- 17. • BPF /XDP • Linux の software-based networking を推進 • Cilium • コンテナに BPF / XDP 及び L7ポリシー を提供 （コンテナに特別な対応は不要） • Smart NIC • FPGA に複雑なネットワーク処理をオフロード 17 Summary

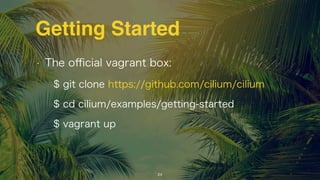

- 18. Getting Started • Theofficial vagrant box: $ git clone https://github.com/cilium/cilium $ cd cilium/examples/getting-started $ vagrant up 18
- 19.
