Downloaded 23 times

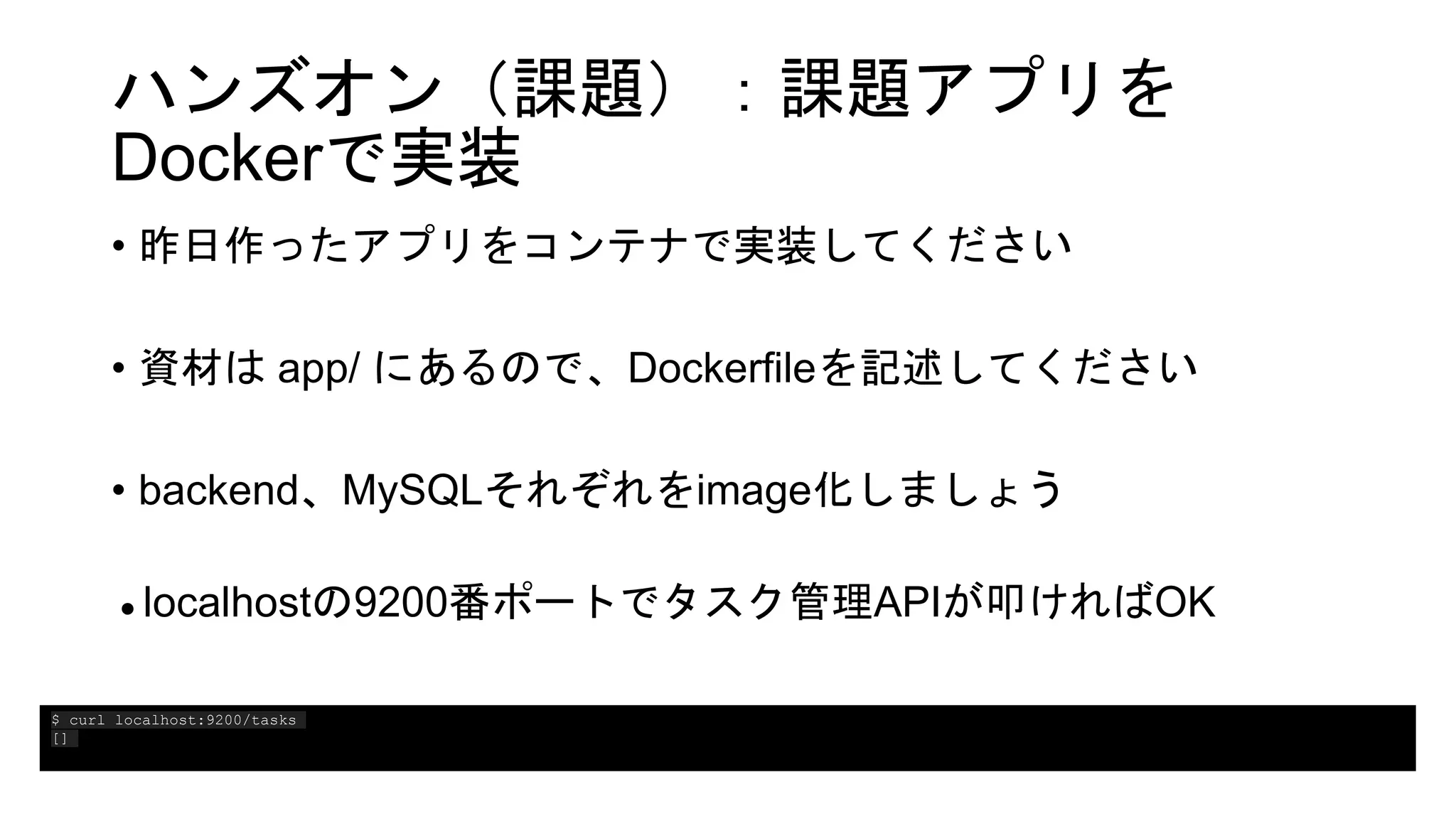

![ハンズオン（課題）：課題アプリを
Dockerで実装
• 昨日作ったアプリをコンテナで実装してください
• 資材は app/ にあるので、Dockerfileを記述してください
• backend、MySQLそれぞれをimage化しましょう
● localhostの9200番ポートでタスク管理APIが叩ければOK
$ curl localhost:9200/tasks
[]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-19-2048.jpg)

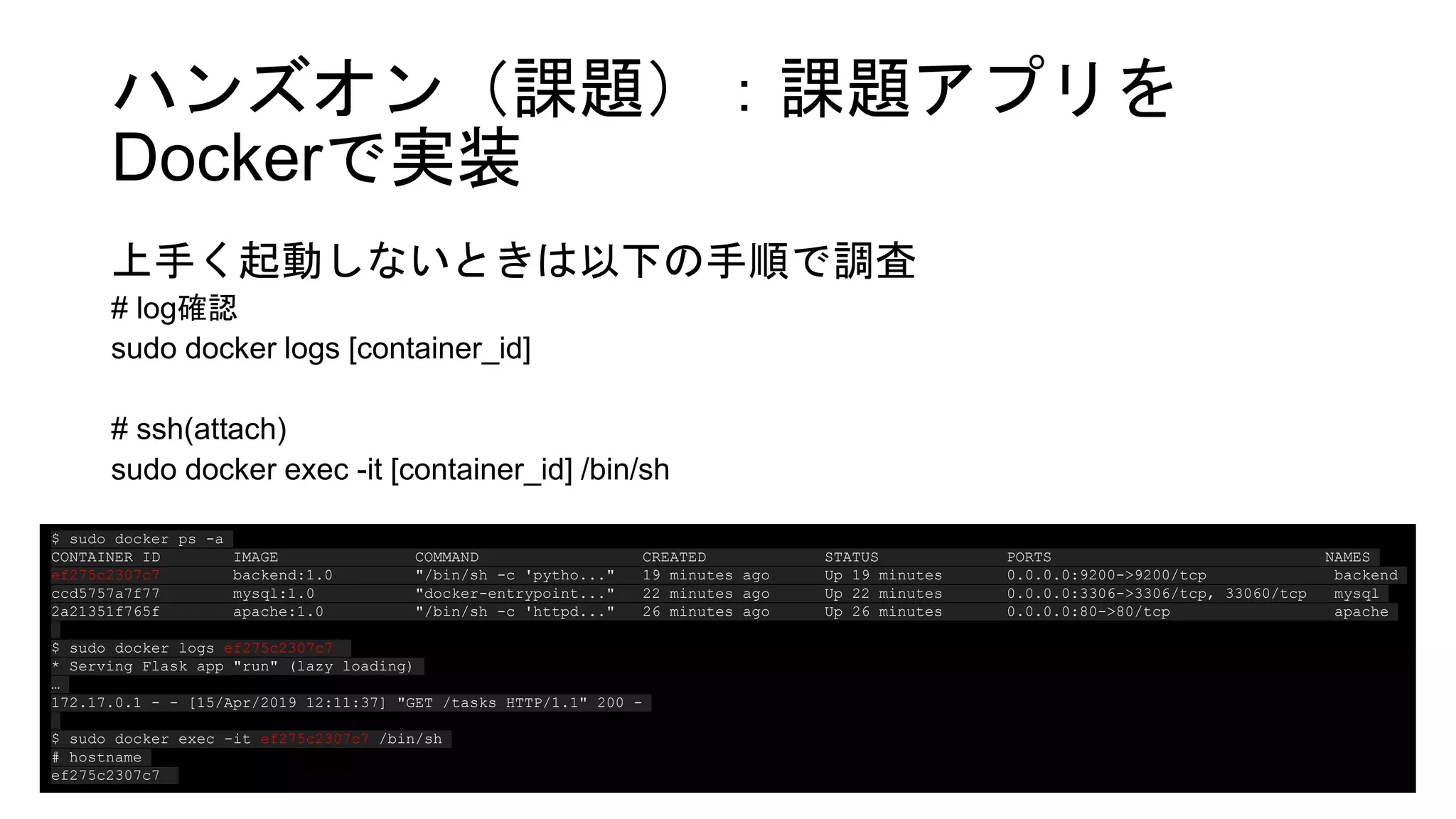

![ハンズオン（課題）：課題アプリを
Dockerで実装
上手く起動しないときは以下の手順で調査
# log確認
sudo docker logs [container_id]
# ssh(attach)
sudo docker exec -it [container_id] /bin/sh
$ sudo docker ps -a
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
ef275c2307c7 backend:1.0 "/bin/sh -c 'pytho..." 19 minutes ago Up 19 minutes 0.0.0.0:9200->9200/tcp backend
ccd5757a7f77 mysql:1.0 "docker-entrypoint..." 22 minutes ago Up 22 minutes 0.0.0.0:3306->3306/tcp, 33060/tcp mysql
2a21351f765f apache:1.0 "/bin/sh -c 'httpd..." 26 minutes ago Up 26 minutes 0.0.0.0:80->80/tcp apache
$ sudo docker logs ef275c2307c7
* Serving Flask app "run" (lazy loading)
…
172.17.0.1 - - [15/Apr/2019 12:11:37] "GET /tasks HTTP/1.1" 200 -
$ sudo docker exec -it ef275c2307c7 /bin/sh
# hostname
ef275c2307c7](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-21-2048.jpg)
![ハンズオン終了・答え合わせ
GCEで作業用サーバを構築する
（事前にやっておくかも）
GCEにSSHする
ホームディレクトリで
$ cd app/backend/
$ view Dockerfile
$ sudo docker build ./ -t backend:1.0
Sending build context to Docker daemon 20.48 kB
…
Successfully built 575c86da500c
$ sudo docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
backend 1.0 575c86da500c 18 seconds ago 235 MB
mysql 1.0 e34c079ee87a 4 minutes ago 372 MB
docker.io/alpine latest cdf98d1859c1 2 days ago 5.53 MB
docker.io/mysql 5.7 98455b9624a9 2 weeks ago 372 MB
$ sudo docker run --name backend -itd -e MYSQL_IP=$HOST_IP -p 9200:9200 backend:1.0
c4fcca19bea6227ddd9d6205bfb65d2c3e53591ef58d31629ff77e790513d731
$ sudo docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
c4fcca19bea6 backend:1.0 "/bin/sh -c 'pytho..." 14 seconds ago Up 13 seconds 0.0.0.0:9200->9200/tcp backend
1ce14b24bba7 mysql:1.0 "docker-entrypoint..." 3 minutes ago Up 3 minutes 0.0.0.0:3306->3306/tcp, 33060/tcp mysql
$ curl localhost:9200/tasks
[]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-25-2048.jpg)

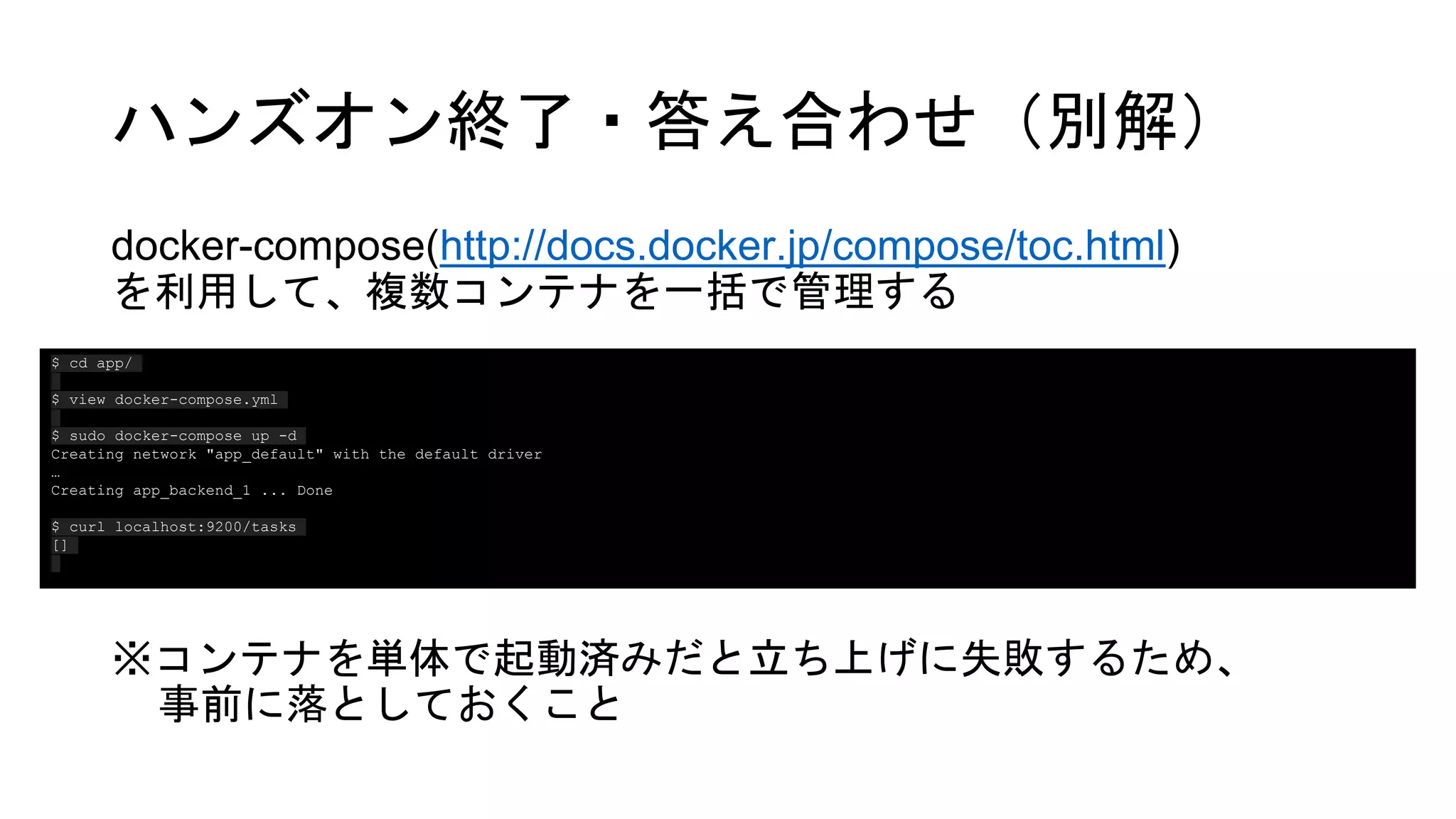

![ハンズオン終了・答え合わせ（別解）
docker-compose(http://docs.docker.jp/compose/toc.html)
を利用して、複数コンテナを一括で管理する
※コンテナを単体で起動済みだと立ち上げに失敗するため、
事前に落としておくこと
$ cd app/
$ view docker-compose.yml
$ sudo docker-compose up -d
Creating network "app_default" with the default driver
…
Creating app_backend_1 ... Done
$ curl localhost:9200/tasks
[]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-26-2048.jpg)
![ハンズオン（演習）：GKEで課題アプリ
を立てる
１．DockerイメージをContainer Registryにpush
GUI:https://console.cloud.google.com/gcr/images/
$ export NAME=[YOUR_NAME]
$ export PROJCT=[GCP_PROJECT_ID]
$ sudo docker tag mysql:1.0 asia.gcr.io/caas-ho-01-76304299/mysql-$NAME:1.0
$ sudo docker tag backend:1.0 asia.gcr.io/caas-ho-01-76304299/backend-$NAME:1.0
$ sudo docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
asia.gcr.io/caas-project/backend-gossy 1.0 a71a4c162b3d About an hour ago 235 MB
backend 1.0 a71a4c162b3d About an hour ago 235 MB
apache 1.0 d7b1249a1f7a About an hour ago 10.4 MB
asia.gcr.io/ caas-project/mysql-gossy 1.0 ce751d780388 About an hour ago 372 MB
mysql 1.0 ce751d780388 About an hour ago 372 MB
docker.io/alpine latest cdf98d1859c1 2 days ago 5.53 MB
docker.io/mysql 5.7 98455b9624a9 2 weeks ago 372 MB
$ sudo gcloud docker -- push asia.gcr.io/$PROJECT/mysql-$NAME:1.0
WARNING: `gcloud docker` will not be supported for Docker client versions above 18.03.
…
1.0: digest: sha256:c8e81dfff7d8a09c0528fd81f704631984edea29ddd901204cda43f834573dd8 size: 2828
$ sudo gcloud docker -- push asia.gcr.io/ $PROJECT/backend-$NAME:1.0
WARNING: `gcloud docker` will not be supported for Docker client versions above 18.03.
…
1.0: digest: sha256:03a1435aa95f3521c16bba650f4390902115a4022b6643f80d482568dba96ed0 size: 1367](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-44-2048.jpg)
![ハンズオン（演習）：GKEで課題アプリ
を立てる
３．MySQLイメージを使ったpodをデプロイし、
外部に公開（deployment ・service 作成）
IN_MYSQL_IP: cluster内でのみ利用できるローカルIP
EX_MYSQL_IP: cluster外でも利用できるグローバルIP
GUI(deployment):https://console.cloud.google.com/kubernetes/workload
GUI(service):https://console.cloud.google.com/kubernetes/discovery
$ kubectl get services mysql-$NAME-service -o=jsonpath="{.spec.clusterIP}"
10.63.245.139
$ kubectl get services mysql-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"
35.194.102.226
$ export IN_MYSQL_IP=`kubectl get services mysql-$NAME-service -o=jsonpath="{.spec.clusterIP}"`
$ export EX_MYSQL_IP=`kubectl get services mysql-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"`
$ mysql -h$EX_MYSQL_IP -uuser -ppassword
Warning: Using a password on the command line interface can be insecure.
…
mysql>](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-47-2048.jpg)

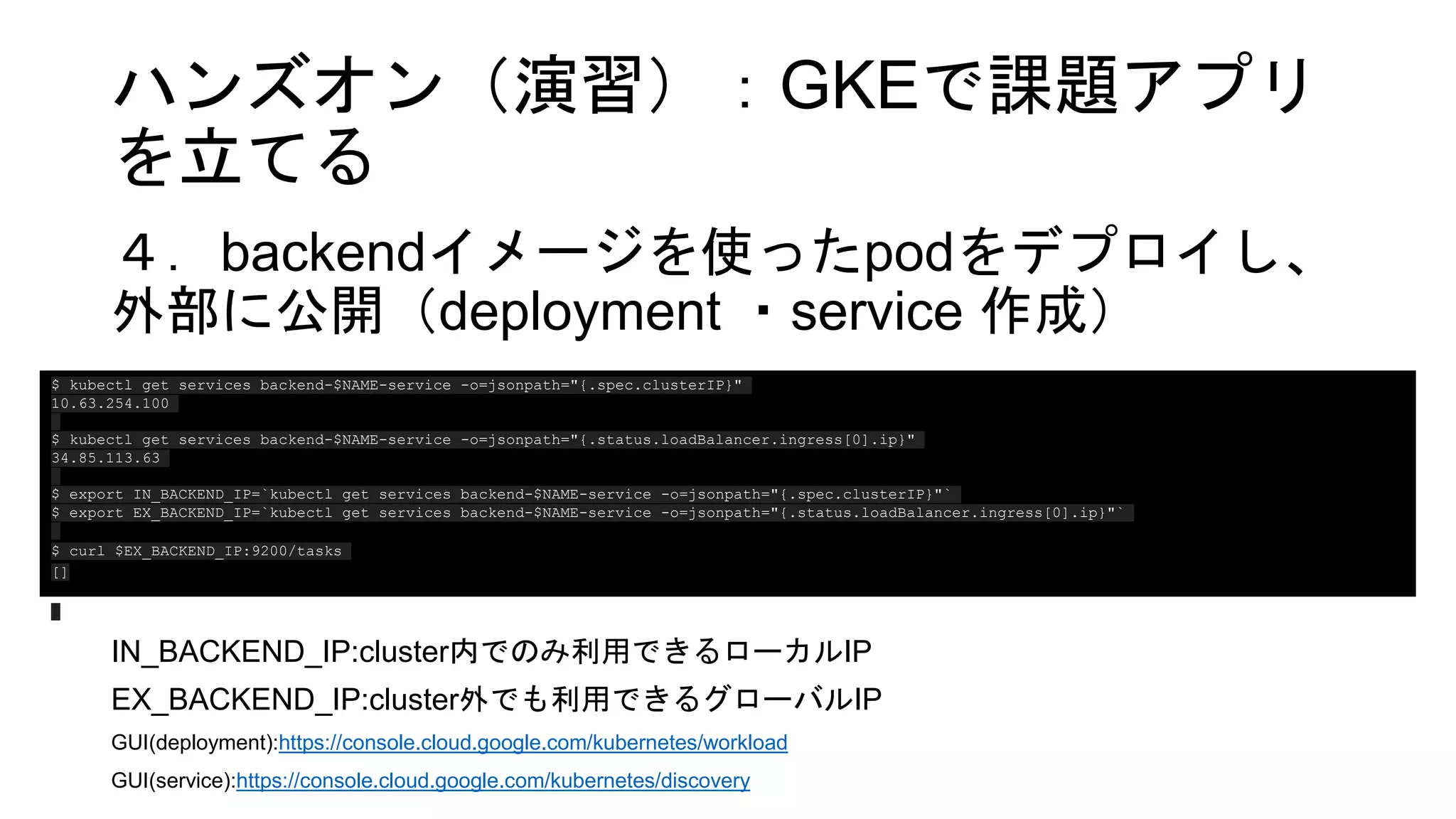

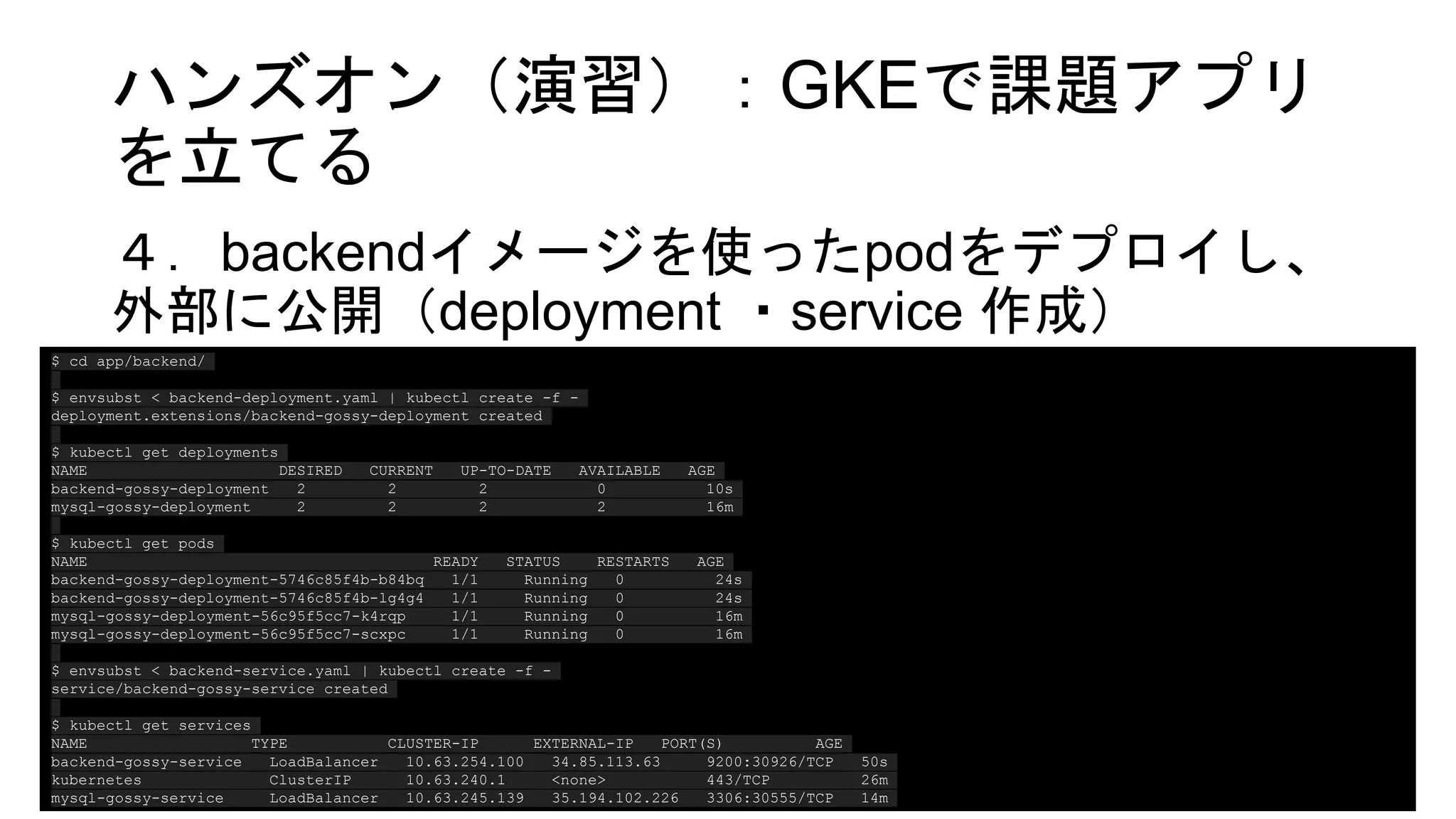

![ハンズオン（演習）：GKEで課題アプリ
を立てる
４．backendイメージを使ったpodをデプロイし、
外部に公開（deployment ・service 作成）
IN_BACKEND_IP:cluster内でのみ利用できるローカルIP
EX_BACKEND_IP:cluster外でも利用できるグローバルIP
GUI(deployment):https://console.cloud.google.com/kubernetes/workload
GUI(service):https://console.cloud.google.com/kubernetes/discovery
$ kubectl get services backend-$NAME-service -o=jsonpath="{.spec.clusterIP}"
10.63.254.100
$ kubectl get services backend-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"
34.85.113.63
$ export IN_BACKEND_IP=`kubectl get services backend-$NAME-service -o=jsonpath="{.spec.clusterIP}"`
$ export EX_BACKEND_IP=`kubectl get services backend-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"`
$ curl $EX_BACKEND_IP:9200/tasks
[]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-49-2048.jpg)
![ハンズオン（演習）：GKEで課題アプリ
を立てる
上手く起動しないときは以下の手順で調査
# log確認
kubectl logs [pod_name]
# ssh(attach)
kubectl exec -it [pod_name] /bin/sh
$ kubectl get pods
NAME READY STATUS RESTARTS AGE
backend-gossy-deployment-5746c85f4b-b84bq 1/1 Running 0 24s
backend-gossy-deployment-5746c85f4b-lg4g4 1/1 Running 0 24s
mysql-gossy-deployment-56c95f5cc7-k4rqp 1/1 Running 0 16m
mysql-gossy-deployment-56c95f5cc7-scxpc 1/1 Running 0 16m
$ kubectl logs backend-gossy-deployment-5746c85f4b-b84bq
* Serving Flask app "run" (lazy loading)
…
172.17.0.1 - - [15/Apr/2019 12:11:37] "GET /tasks HTTP/1.1" 200 -
$ kubectl exec -it backend-gossy-deployment-5746c85f4b-b84bq /bin/sh
# hostname
ef275c2307c7](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-52-2048.jpg)
![ハンズオン終了・答え合わせ

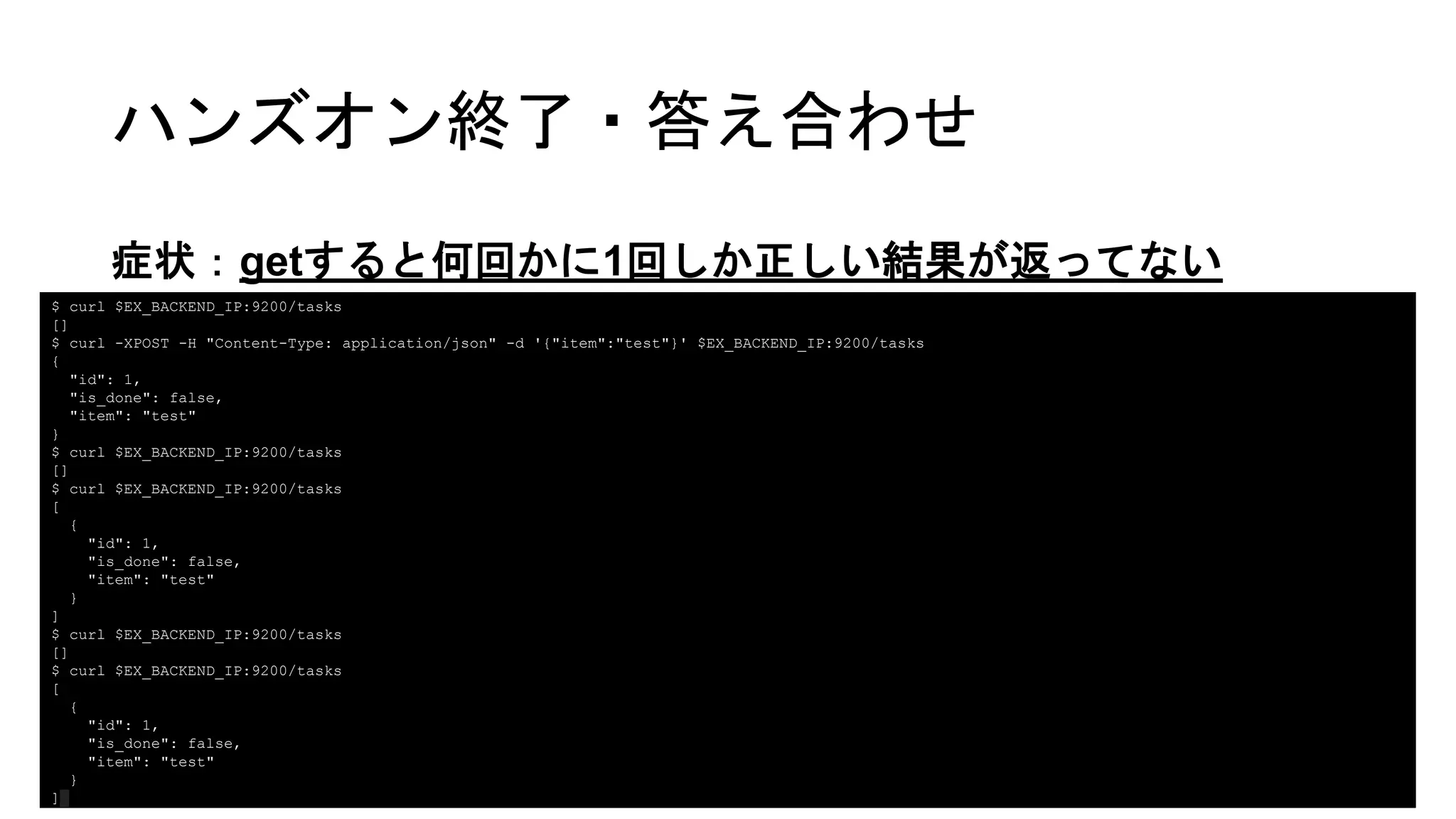

症状：getすると何回かに1回しか正しい結果が返ってない
$ curl $EX_BACKEND_IP:9200/tasks
[]
$ curl -XPOST -H "Content-Type: application/json" -d '{"item":"test"}' $EX_BACKEND_IP:9200/tasks
{
"id": 1,
"is_done": false,
"item": "test"
}
$ curl $EX_BACKEND_IP:9200/tasks
[]
$ curl $EX_BACKEND_IP:9200/tasks
[
{
"id": 1,
"is_done": false,
"item": "test"
}
]
$ curl $EX_BACKEND_IP:9200/tasks
[]
$ curl $EX_BACKEND_IP:9200/tasks
[
{
"id": 1,
"is_done": false,
"item": "test"
}
]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-53-2048.jpg)
![ハンズオン終了・答え合わせ
解決！
$ curl $EX_BACKEND_IP:9200/tasks
[]
$ curl -XPOST -H "Content-Type: application/json" -d '{"item":"test"}' $EX_BACKEND_IP:9200/tasks
{
"id": 1,
"is_done": false,
"item": "test"
}
$ curl $EX_BACKEND_IP:9200/tasks
[
{
"id": 1,
"is_done": false,
"item": "test"
}
]
$ curl $EX_BACKEND_IP:9200/tasks
[
{
"id": 1,
"is_done": false,
"item": "test"
}
]](https://image.slidesharecdn.com/20190416caas-handson-190514015425/75/2019-CaaS-NTT-56-2048.jpg)
![スカイアーチセミナー：[スカイアーチ AWS共催]AWS移行のプロが教える！導入への3ステップ(skyhopperのご紹介)：150521](https://cdn.slidesharecdn.com/ss_thumbnails/microsoftpowerpoint-awsskyhopper150522-150522025417-lva1-app6891-thumbnail.jpg?width=640&height=640&fit=bounds)
![[GKE & Spanner 勉強会] GKE 入門](https://cdn.slidesharecdn.com/ss_thumbnails/gke01-200121090059-thumbnail.jpg?width=640&height=640&fit=bounds)
2019年度 CaaS ワークショップ @ NTTコム
- 1.
- 2.
- 3. agenda • 講義：マイクロサービス、仮想化、コンテナ、Docker • ハンズオン（演習）：Dockerで簡易アプリを立ててみる •ハンズオン（課題）：Dockerで課題アプリを立てる • 講義：kubernetes、GKE • ハンズオン（演習）：GKEで課題アプリを立てる • ハンズオン（課題）：GKEの課題アプリを改良する
- 4.

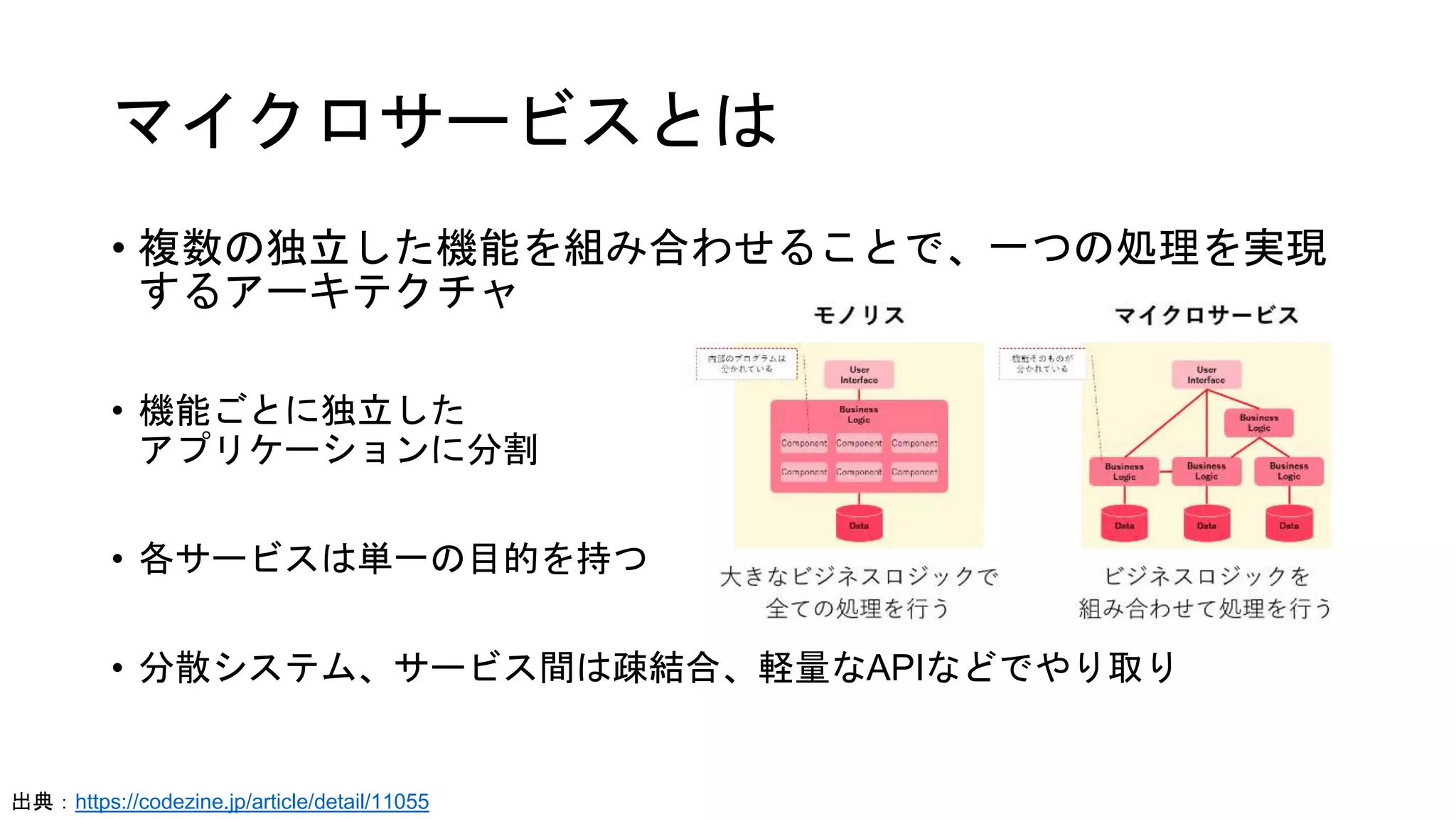

- 5. マイクロサービスとは • 複数の独立した機能を組み合わせることで、一つの処理を実現 するアーキテクチャ • 機能ごとに独立した アプリケーションに分割 •各サービスは単一の目的を持つ • 分散システム、サービス間は疎結合、軽量なAPIなどでやり取り 出典：https://codezine.jp/article/detail/11055
- 6. マイクロサービスとは • メリット • スケーリングの効率化 •耐障害性 • デプロイの容易性 • 新技術を取り込みやすさ • デメリット • 設計／実装の高難度化 • パフォーマンス • データの一貫性（トランザクション） • 運用管理の負荷 出典：https://www.idcf.jp/words/scale-out.html
- 7. 仮想化技術とは • 1台の物理的コンピュータの上で、複数の仮想的なコンピュー タを実行させる技術 ホスト型 ハイパーバイザー型コンテナ型 出典：https://qiita.com/supaiku2452/items/8b06b774c0e2fce7df92
- 8. 仮想化技術とは • ホスト型 • ホストOSの上に、仮想化を立ち上げるための専用ソフトウェアを導入し、その上で 仮想環境を実行 •メリット • ソフトウェアの導入〜仮想環境の構築までの手順が簡単 • デメリット • ゲストOSの起動に時間がかかる • ゲストOS→仮想化されたハードウェア→ホストOS→実ハードウェアの順序で ハードウェアにアクセスするため、オーバーヘッドがかかる • 例 • VMware Player、VirtualBox
- 9. 仮想化技術とは • ハイパーバイザー型 • 物理的なハードウェアの上に仮想化を実現するための専用の領域を作り、その上で 仮想環境を実行 •メリット • オーバーヘッドが小さい(直接ハードウェアを操作できるため) • デメリット • ホスト型に比べ、手軽に仮想環境を作れない • 専用ハードウェアやソフトウェアが必要 • 例 • VMware vSphere Hypervisor、Hyper-V、KVM

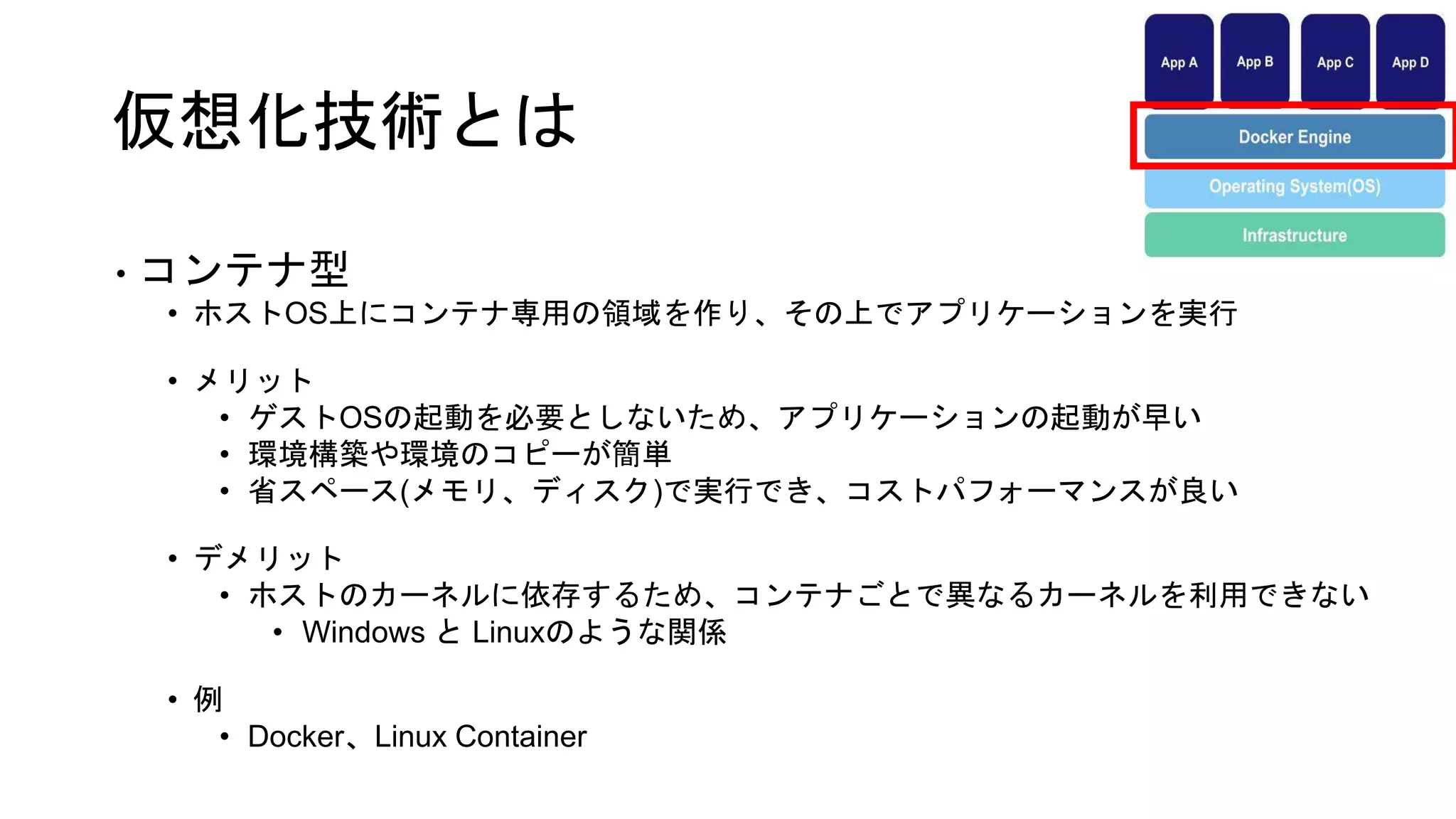

- 10. 仮想化技術とは • コンテナ型 • ホストOS上にコンテナ専用の領域を作り、その上でアプリケーションを実行 •メリット • ゲストOSの起動を必要としないため、アプリケーションの起動が早い • 環境構築や環境のコピーが簡単 • 省スペース(メモリ、ディスク)で実行でき、コストパフォーマンスが良い • デメリット • ホストのカーネルに依存するため、コンテナごとで異なるカーネルを利用できない • Windows と Linuxのような関係 • 例 • Docker、Linux Container
- 11.
- 12. コンテナの特長 1. 容易なイメージ化と再現性 • アプリケーションと実行環境のイメージ化 •再現性の高い環境 • アプリケーションのビルドもコンテナイメージのビルド時に実施 • いかなる環境でも同等の動作が保証される

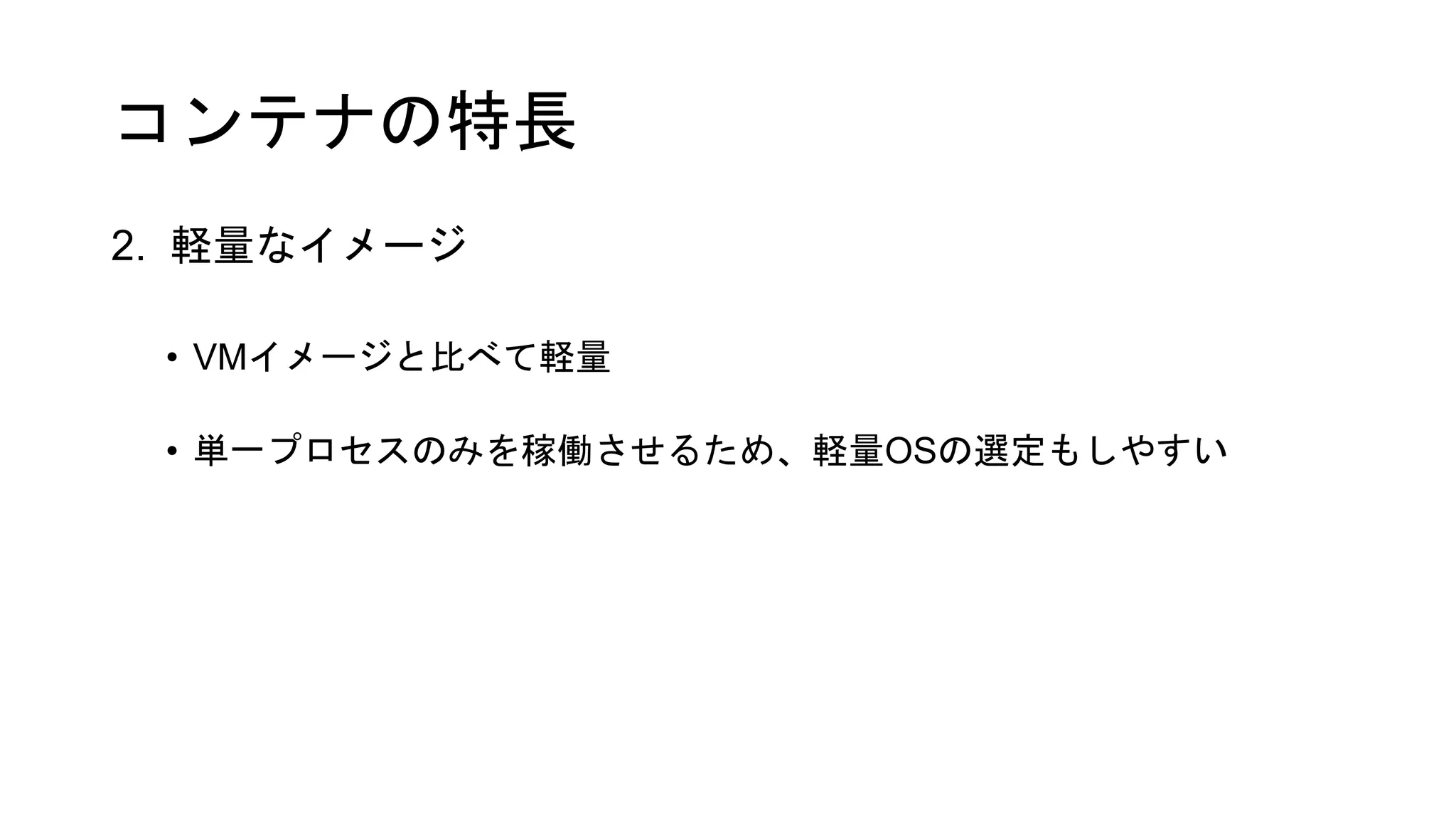

- 13. コンテナの特長 2. 軽量なイメージ • VMイメージと比べて軽量 •単一プロセスのみを稼働させるため、軽量OSの選定もしやすい
- 14. コンテナの特長 3. 高速な起動と停止 • 仮想マシンの起動と停止より高速 •コンテナの起動と停止はプロセスの起動と停止相当 • 高速なスケールアウトや障害時の復旧が可能
- 15. Dockerとは • コンテナ環境を管理するためのプラットフォーム ✔Dockerイメージを作成(build) • アプリケーションを動かすために必要な、コード/ライブラリ/ミドルウェア/OS などをひとまとめにしたものをDockerイメージとして作成する。 •Dockerイメージは、Dockerfile(定義ファイル)から作成する。 ✔Dockerイメージを共有(ship) • Dockerレジストリ(Docker Hub)を利用し、イメージを管理する。 • Docker Hubでは、イメージのアップロードやダウンロード、検索などが行える。 ✔Dockerコンテナを実行(run) • Dockerイメージをビルドし、コンテナとして実行する。 • コンテナは、開始/停止/削除が行える。

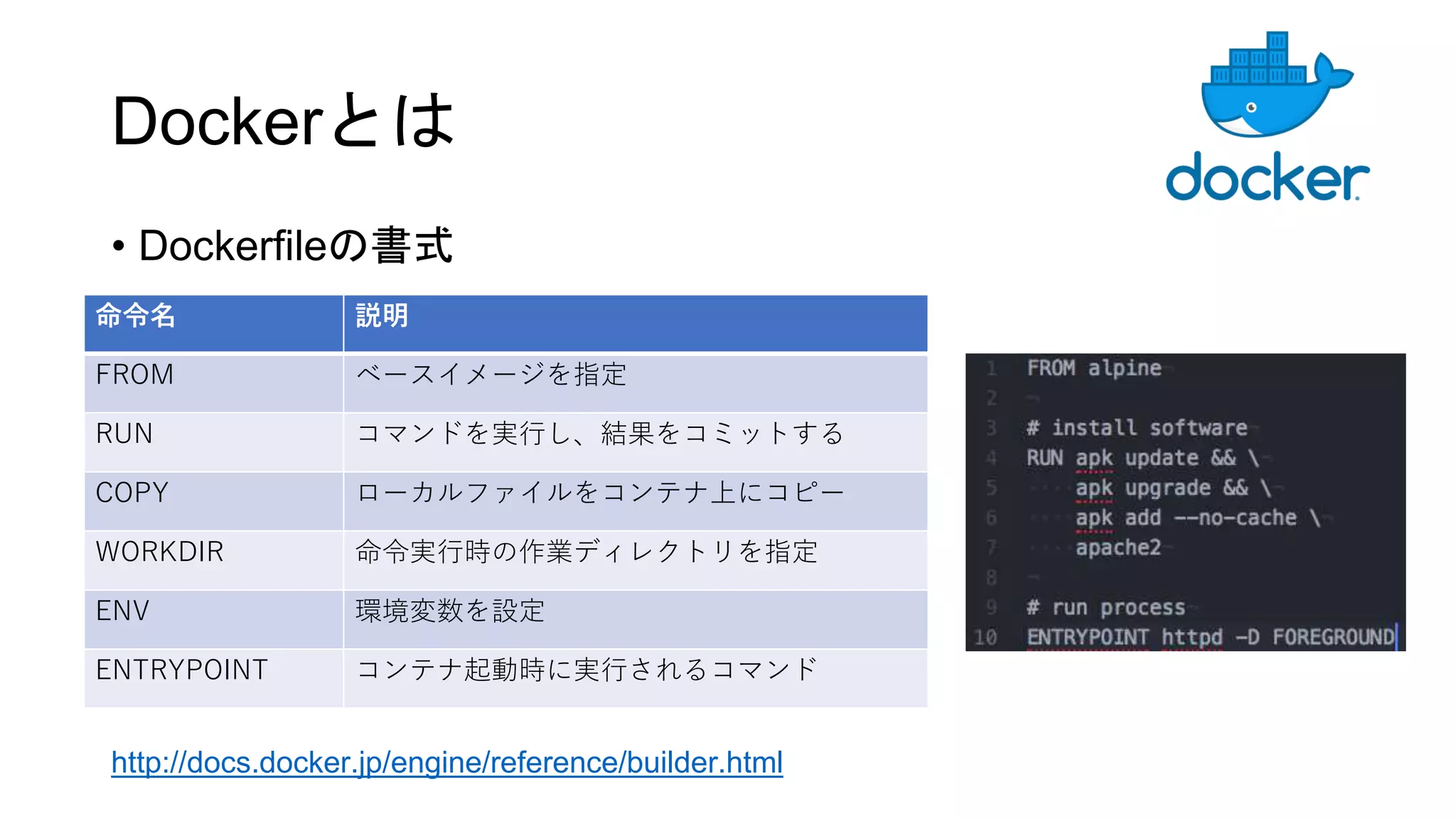

- 16. Dockerとは • Dockerfileの書式 http://docs.docker.jp/engine/reference/builder.html 命令名 説明 FROMベースイメージを指定 RUN コマンドを実行し、結果をコミットする COPY ローカルファイルをコンテナ上にコピー WORKDIR 命令実行時の作業ディレクトリを指定 ENV 環境変数を設定 ENTRYPOINT コンテナ起動時に実行されるコマンド
- 17.
- 18. ハンズオン（演習）：HTTPサーバ構築 事前にgitから資材をcloneしておく $ cd sample/ $$ ls Dockerfile README.md $ view Dockerfile $ sudo docker build ./ -t apache:1.0 Sending build context to Docker daemon 3.584 kB … Successfully built d7b1249a1f7a $ sudo docker images REPOSITORY TAG IMAGE ID CREATED SIZE apache 1.0 d7b1249a1f7a 46 seconds ago 10.4 MB docker.io/alpine latest cdf98d1859c1 2 days ago 5.53 MB $ sudo docker run --name apache -itd -p 80:80 apache:1.0 43f05757a453a02d5fab265036536d5aeafd865a5df68646bf3accdd27a7fc79 $ sudo docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 43f05757a453 apache:1.0 "/bin/sh -c 'httpd..." 16 seconds ago Up 15 seconds 0.0.0.0:80->80/tcp apache $ curl localhost <html><body><h1>It works!</h1></body></html>
- 19. ハンズオン（課題）：課題アプリを Dockerで実装 • 昨日作ったアプリをコンテナで実装してください • 資材はapp/ にあるので、Dockerfileを記述してください • backend、MySQLそれぞれをimage化しましょう ● localhostの9200番ポートでタスク管理APIが叩ければOK $ curl localhost:9200/tasks []
- 20.
- 21. ハンズオン（課題）：課題アプリを Dockerで実装 上手く起動しないときは以下の手順で調査 # log確認 sudo dockerlogs [container_id] # ssh(attach) sudo docker exec -it [container_id] /bin/sh $ sudo docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES ef275c2307c7 backend:1.0 "/bin/sh -c 'pytho..." 19 minutes ago Up 19 minutes 0.0.0.0:9200->9200/tcp backend ccd5757a7f77 mysql:1.0 "docker-entrypoint..." 22 minutes ago Up 22 minutes 0.0.0.0:3306->3306/tcp, 33060/tcp mysql 2a21351f765f apache:1.0 "/bin/sh -c 'httpd..." 26 minutes ago Up 26 minutes 0.0.0.0:80->80/tcp apache $ sudo docker logs ef275c2307c7 * Serving Flask app "run" (lazy loading) … 172.17.0.1 - - [15/Apr/2019 12:11:37] "GET /tasks HTTP/1.1" 200 - $ sudo docker exec -it ef275c2307c7 /bin/sh # hostname ef275c2307c7
- 22.

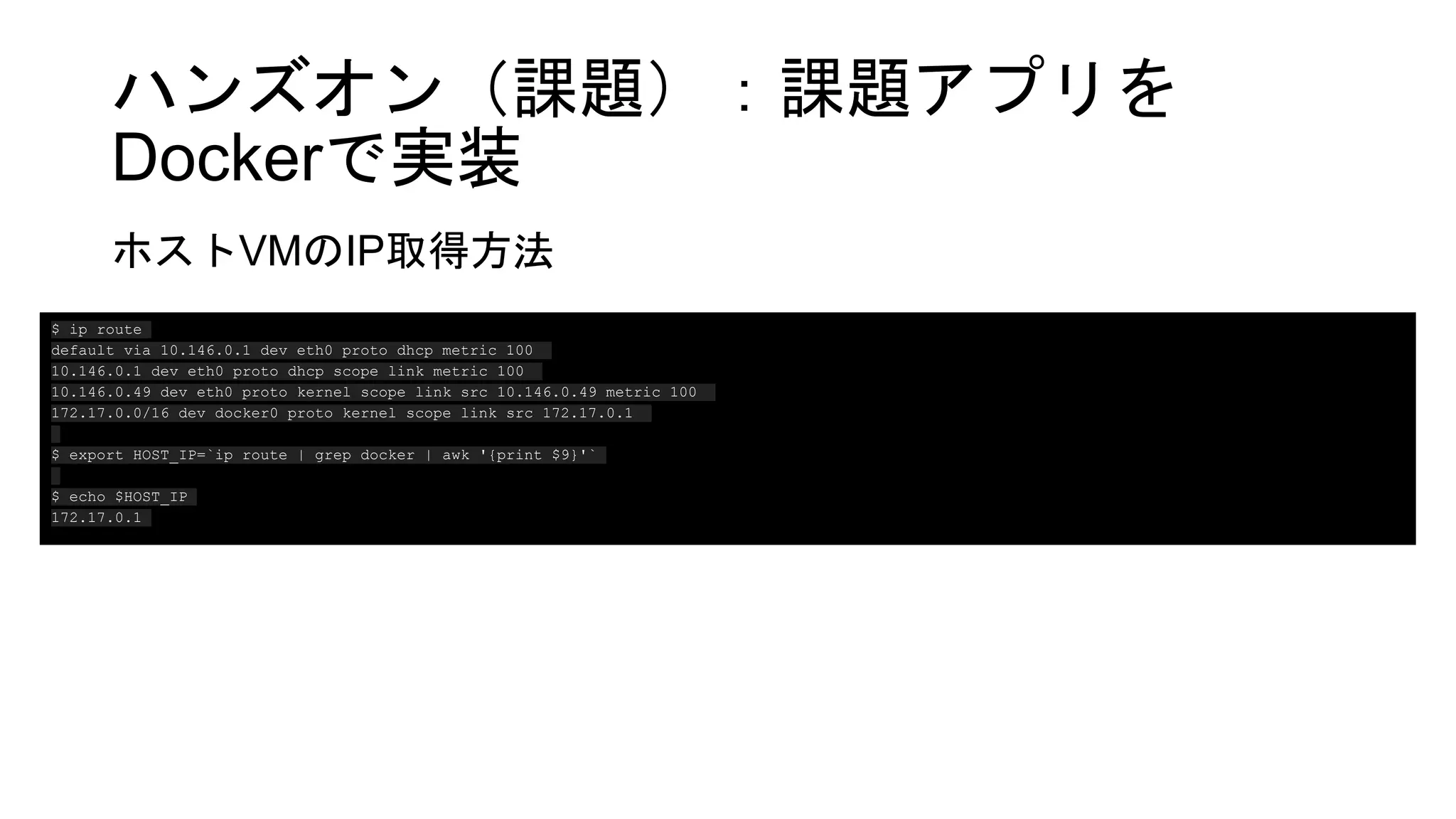

- 23. ハンズオン（課題）：課題アプリを Dockerで実装 ホストVMのIP取得方法 $ ip route defaultvia 10.146.0.1 dev eth0 proto dhcp metric 100 10.146.0.1 dev eth0 proto dhcp scope link metric 100 10.146.0.49 dev eth0 proto kernel scope link src 10.146.0.49 metric 100 172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1 $ export HOST_IP=`ip route | grep docker | awk '{print $9}'` $ echo $HOST_IP 172.17.0.1

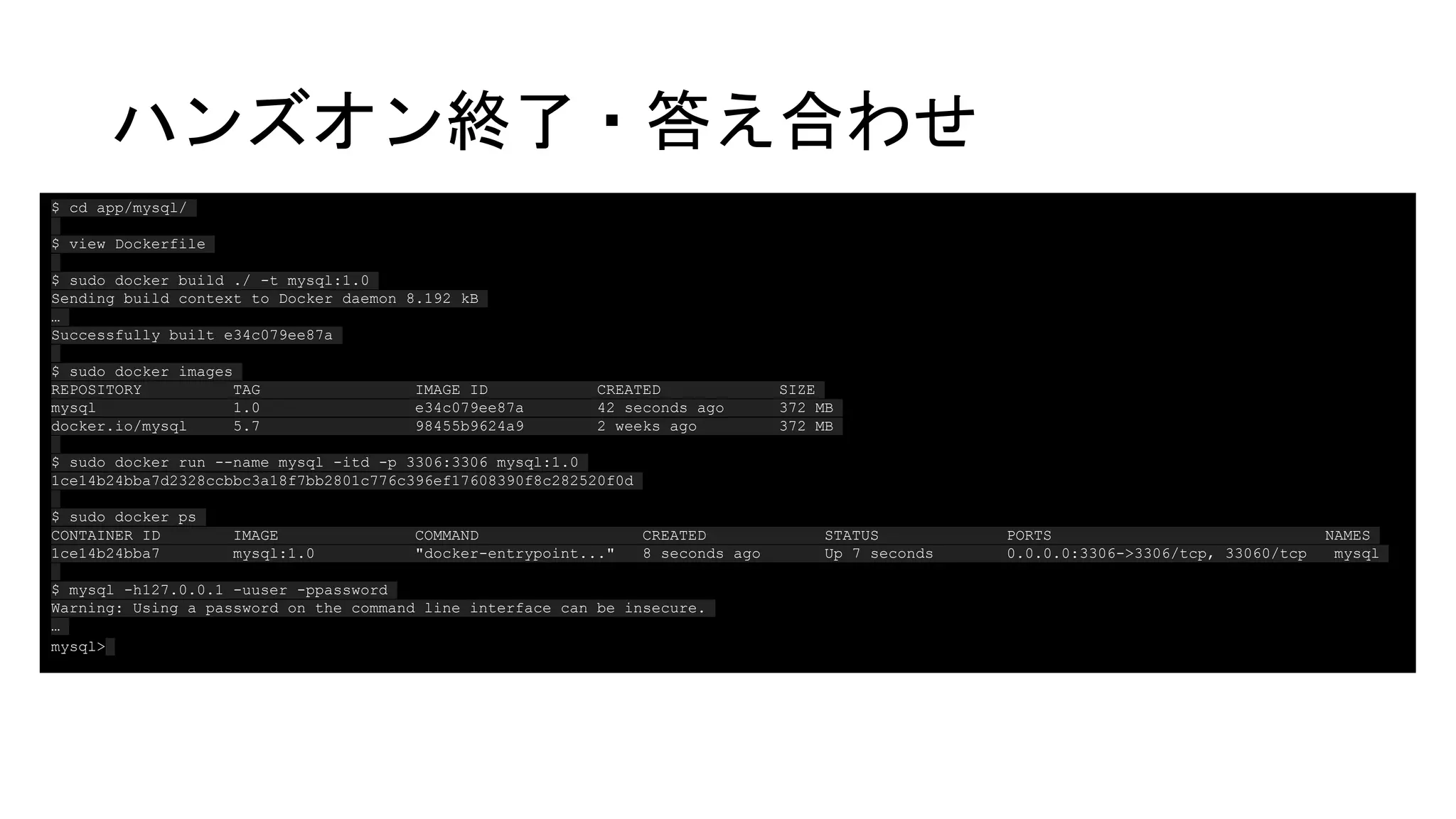

- 24. ハンズオン終了・答え合わせ GCEで作業用サーバを構築する （事前にやっておくかも） GCEにSSHする ホームディレクトリで $ cd app/mysql/ $view Dockerfile $ sudo docker build ./ -t mysql:1.0 Sending build context to Docker daemon 8.192 kB … Successfully built e34c079ee87a $ sudo docker images REPOSITORY TAG IMAGE ID CREATED SIZE mysql 1.0 e34c079ee87a 42 seconds ago 372 MB docker.io/mysql 5.7 98455b9624a9 2 weeks ago 372 MB $ sudo docker run --name mysql -itd -p 3306:3306 mysql:1.0 1ce14b24bba7d2328ccbbc3a18f7bb2801c776c396ef17608390f8c282520f0d $ sudo docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 1ce14b24bba7 mysql:1.0 "docker-entrypoint..." 8 seconds ago Up 7 seconds 0.0.0.0:3306->3306/tcp, 33060/tcp mysql $ mysql -h127.0.0.1 -uuser -ppassword Warning: Using a password on the command line interface can be insecure. … mysql>
- 25. ハンズオン終了・答え合わせ GCEで作業用サーバを構築する （事前にやっておくかも） GCEにSSHする ホームディレクトリで $ cd app/backend/ $view Dockerfile $ sudo docker build ./ -t backend:1.0 Sending build context to Docker daemon 20.48 kB … Successfully built 575c86da500c $ sudo docker images REPOSITORY TAG IMAGE ID CREATED SIZE backend 1.0 575c86da500c 18 seconds ago 235 MB mysql 1.0 e34c079ee87a 4 minutes ago 372 MB docker.io/alpine latest cdf98d1859c1 2 days ago 5.53 MB docker.io/mysql 5.7 98455b9624a9 2 weeks ago 372 MB $ sudo docker run --name backend -itd -e MYSQL_IP=$HOST_IP -p 9200:9200 backend:1.0 c4fcca19bea6227ddd9d6205bfb65d2c3e53591ef58d31629ff77e790513d731 $ sudo docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES c4fcca19bea6 backend:1.0 "/bin/sh -c 'pytho..." 14 seconds ago Up 13 seconds 0.0.0.0:9200->9200/tcp backend 1ce14b24bba7 mysql:1.0 "docker-entrypoint..." 3 minutes ago Up 3 minutes 0.0.0.0:3306->3306/tcp, 33060/tcp mysql $ curl localhost:9200/tasks []
- 26. ハンズオン終了・答え合わせ（別解） docker-compose(http://docs.docker.jp/compose/toc.html) を利用して、複数コンテナを一括で管理する ※コンテナを単体で起動済みだと立ち上げに失敗するため、 事前に落としておくこと $ cd app/ $view docker-compose.yml $ sudo docker-compose up -d Creating network "app_default" with the default driver … Creating app_backend_1 ... Done $ curl localhost:9200/tasks []
- 27.

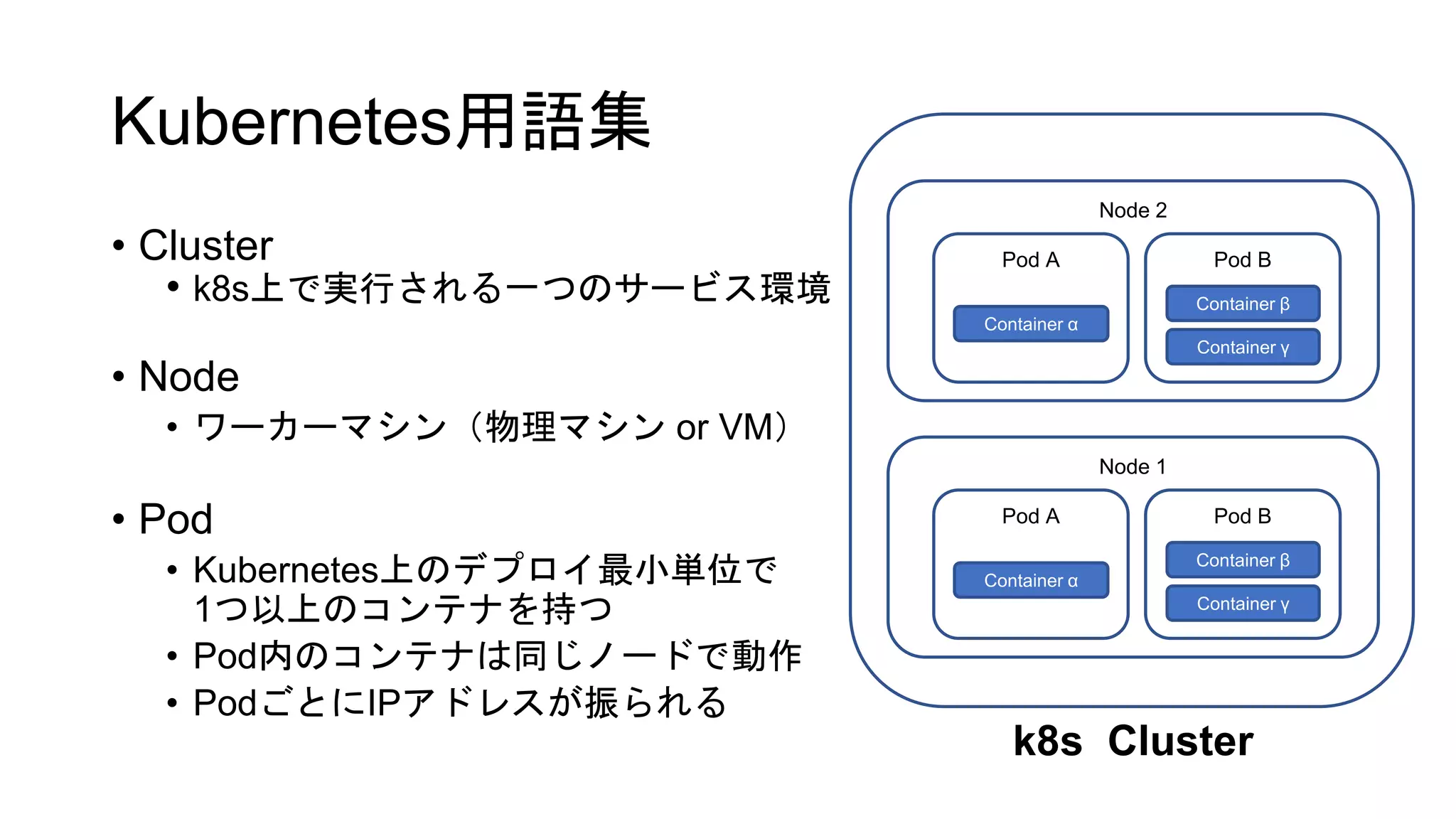

- 28. Kubernetes用語集 • Cluster • k8s上で実行される一つのサービス環境 •Node • ワーカーマシン（物理マシン or VM） • Pod • Kubernetes上のデプロイ最小単位で 1つ以上のコンテナを持つ • Pod内のコンテナは同じノードで動作 • PodごとにIPアドレスが振られる Container α Container β Container γ Pod A Pod B Node 1 Container α Container β Container γ Pod A Pod B Node 2 k8s Cluster
- 29. Kubernetes用語集 • ReplicaSet • Podのレプリカのグループ •指定の数だけPodを起動して、その数を維持 • Deployment • ReplicaSetの世代管理を行う設計図の役割 • ローリングアップデート、ロールバックが可能 • Service • Podとの通信に単一の エンドポイントを提供する 管理概念 通信概念 Deployment ReplicaSet Pod A Pod B Service Pod A Pod B ReplicaSetを管理 Podの数を管理 Podへ振り分け ServiceのIPで アクセス 192.0.2.1
- 30. Kubernetesの特長 1. Immutable Infrastructure 2.宣言的設定 3. 自己修復 4. 充実したエコシステム

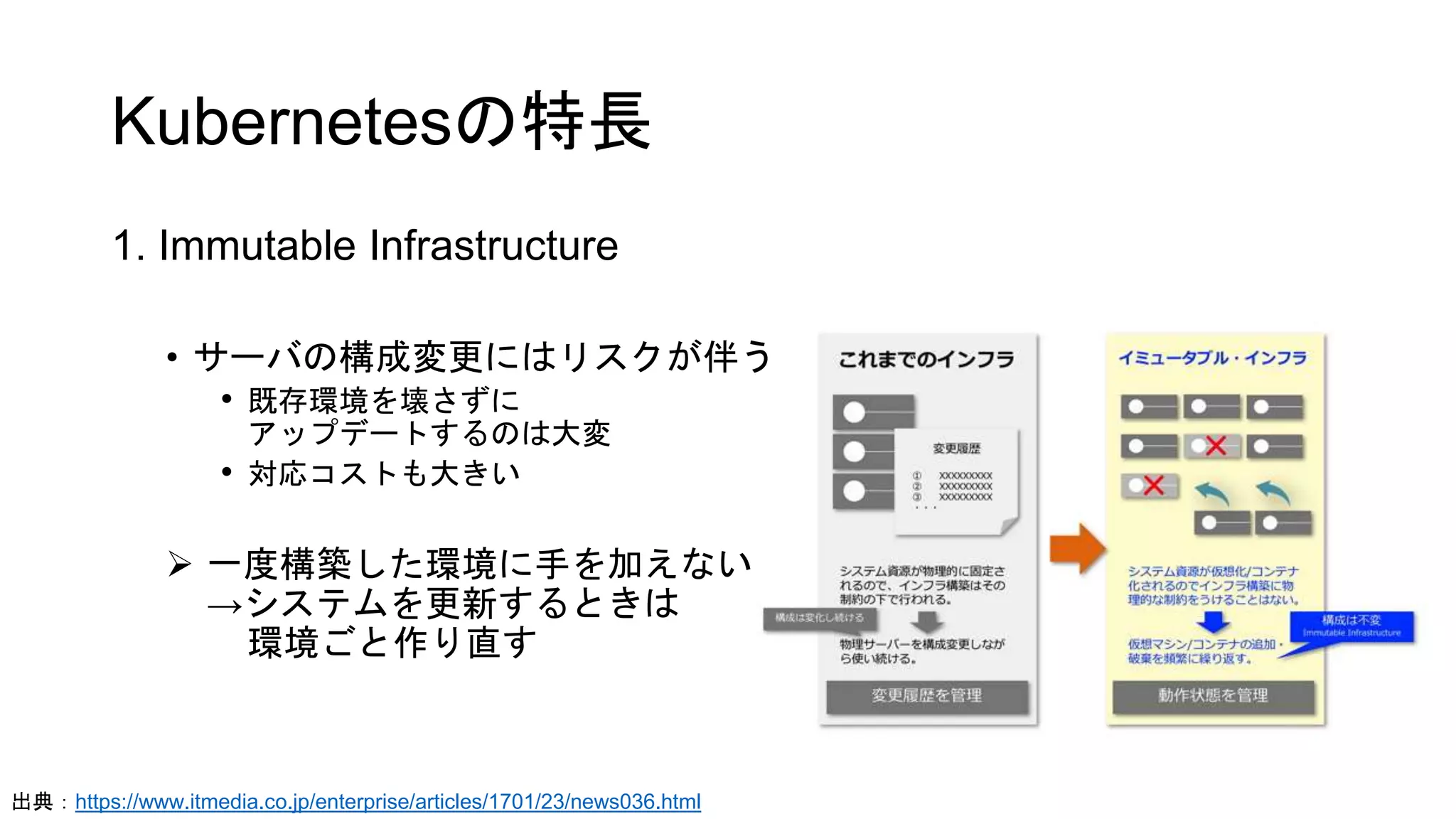

- 31. Kubernetesの特長 1. Immutable Infrastructure •サーバの構成変更にはリスクが伴う • 既存環境を壊さずに アップデートするのは大変 • 対応コストも大きい 一度構築した環境に手を加えない →システムを更新するときは 環境ごと作り直す 出典：https://www.itmedia.co.jp/enterprise/articles/1701/23/news036.html
- 32. Kubernetesの特長 2. 宣言的設定 1. マニフェストによる構成情報の宣言的記述 2.Reconciliation Loop 3. LoadBalancer連携
- 33.
- 34. Kubernetesの特長 2.2. Reconciliation Loop 以下のループを繰り返す ①現在の状態を確認 ② 現在の状態と理想状態を比較 理想状態：マニフェストの記述 ③ 差分に対する処理を実行 出典：https://deeeet.com/writing/2018/12/13/how-kubernetes-change-our-way-of-automation/ 理想状態 現在状態 差分比較 処理実行
- 35. Kubernetesの特長 2.3. LoadBalancer連携 マニフェストに記述することでLoad Balancerを利用可能 LoadBalancer マニフェスト 適用
- 36. Kubernetesの特長 3. 自己修復 1. セルフヒーリング 2.ローリングアップデート
- 37. Kubernetesの特長 3.1. セルフヒーリング • ReplicaSetはPodのReplica数を維持し続ける 障害などでPodが不足した場合は、別のNode上で高速に起動 Node故障
- 38. Kubernetesの特長 3.2. ローリングアップデート • サービスの更新時、Podごとに順番にアップデート ①ロードバランサからの除外 ② コンテナイメージのアップデート ③ ロードバランサへの追加 Load Balancer Load Balancer Load Balancer Load Balancer ① ② ③ : 更新前のPod : 更新後のPod
- 39.
- 40.
- 41.
- 42. GKE構築手順 • node(VM)を構築する • Deploymentでpodを作成 •Serviceでpodにアクセスするための口を定義する

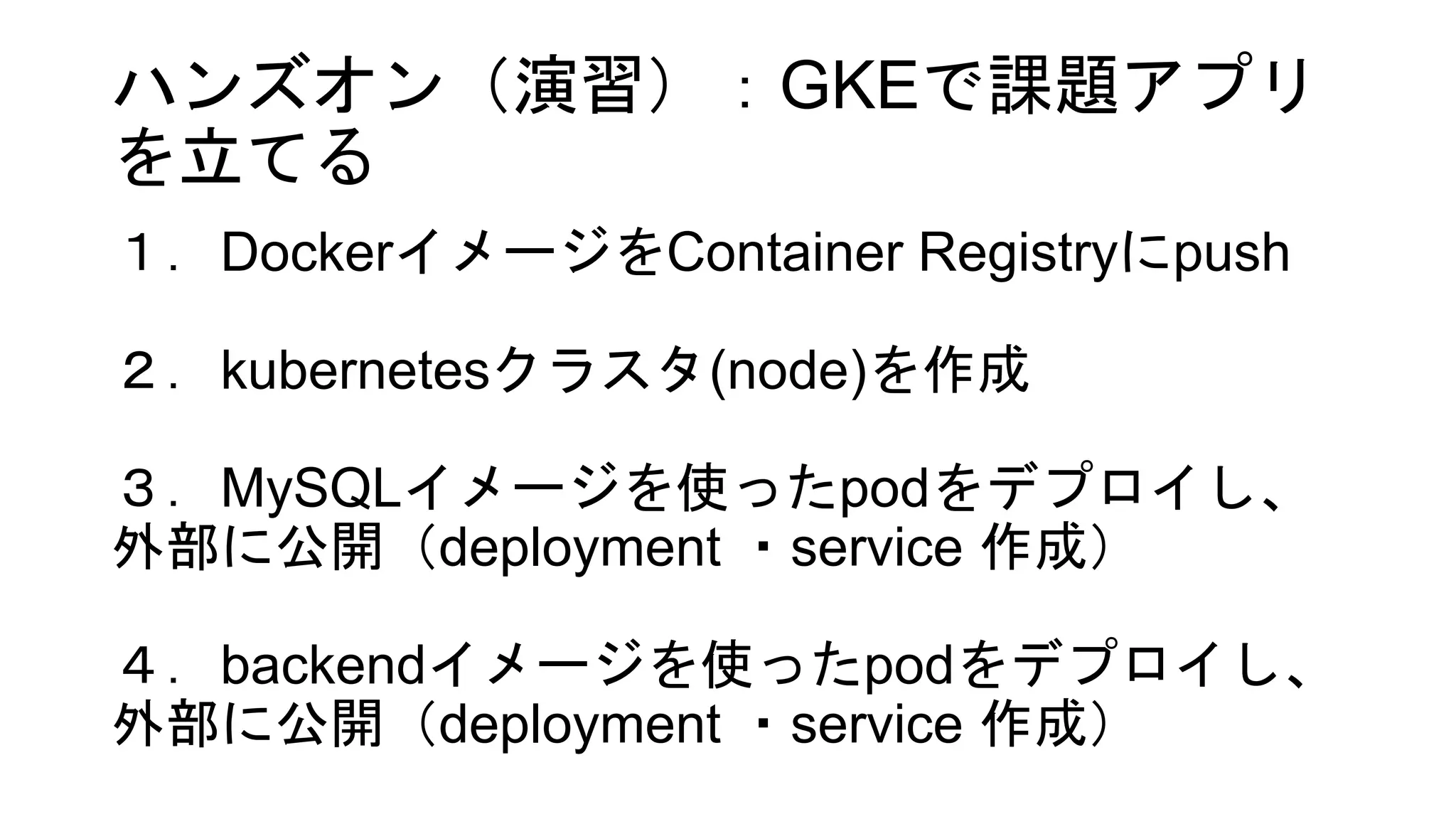

- 43. ハンズオン（演習）：GKEで課題アプリ を立てる １．DockerイメージをContainer Registryにpush ２．kubernetesクラスタ(node)を作成 ３．MySQLイメージを使ったpodをデプロイし、 外部に公開（deployment ・service作成） ４．backendイメージを使ったpodをデプロイし、 外部に公開（deployment ・service 作成）
- 44. ハンズオン（演習）：GKEで課題アプリ を立てる １．DockerイメージをContainer Registryにpush GUI:https://console.cloud.google.com/gcr/images/ $ exportNAME=[YOUR_NAME] $ export PROJCT=[GCP_PROJECT_ID] $ sudo docker tag mysql:1.0 asia.gcr.io/caas-ho-01-76304299/mysql-$NAME:1.0 $ sudo docker tag backend:1.0 asia.gcr.io/caas-ho-01-76304299/backend-$NAME:1.0 $ sudo docker images REPOSITORY TAG IMAGE ID CREATED SIZE asia.gcr.io/caas-project/backend-gossy 1.0 a71a4c162b3d About an hour ago 235 MB backend 1.0 a71a4c162b3d About an hour ago 235 MB apache 1.0 d7b1249a1f7a About an hour ago 10.4 MB asia.gcr.io/ caas-project/mysql-gossy 1.0 ce751d780388 About an hour ago 372 MB mysql 1.0 ce751d780388 About an hour ago 372 MB docker.io/alpine latest cdf98d1859c1 2 days ago 5.53 MB docker.io/mysql 5.7 98455b9624a9 2 weeks ago 372 MB $ sudo gcloud docker -- push asia.gcr.io/$PROJECT/mysql-$NAME:1.0 WARNING: `gcloud docker` will not be supported for Docker client versions above 18.03. … 1.0: digest: sha256:c8e81dfff7d8a09c0528fd81f704631984edea29ddd901204cda43f834573dd8 size: 2828 $ sudo gcloud docker -- push asia.gcr.io/ $PROJECT/backend-$NAME:1.0 WARNING: `gcloud docker` will not be supported for Docker client versions above 18.03. … 1.0: digest: sha256:03a1435aa95f3521c16bba650f4390902115a4022b6643f80d482568dba96ed0 size: 1367
- 45. ハンズオン（演習）：GKEで課題アプリ を立てる ２．kubernetesクラスタ(node)を作成 GUI:https://console.cloud.google.com/kubernetes/list $ gcloud containerclusters create --num-nodes=1 caas-${NAME} --region asia-northeast1 --machine-type g1-small --enable-autoscaling --min-nodes=1 -- max-nodes=2 WARNING: In June 2019, node auto-upgrade will be enabled by default for newly created clusters and node pools. To disable it, use the `--no-enable- autoupgrade` flag. … NAME LOCATION MASTER_VERSION MASTER_IP MACHINE_TYPE NODE_VERSION NUM_NODES STATUS caas-gossy asia-northeast1 1.11.7-gke.12 35.221.91.90 g1-small 1.11.7-gke.12 3 RUNNING $ gcloud container clusters list NAME LOCATION MASTER_VERSION MASTER_IP MACHINE_TYPE NODE_VERSION NUM_NODES STATUS caas-gossy asia-northeast1 1.11.7-gke.12 35.221.91.90 g1-small 1.11.7-gke.12 3 RUNNING $ kubectl get nodes NAME STATUS ROLES AGE VERSION gke-caas-gossy-default-pool-1bb7e39c-dg0p Ready <none> 2m v1.11.7-gke.12 gke-caas-gossy-default-pool-4a92f4d4-fqxk Ready <none> 2m v1.11.7-gke.12 gke-caas-gossy-default-pool-644ee183-jt15 Ready <none> 2m v1.11.7-gke.12
- 46. ハンズオン（演習）：GKEで課題アプリ を立てる ３．MySQLイメージを使ったpodをデプロイし、 外部に公開（deployment ・service 作成） $cd app/mysql/ $ envsubst < mysql-deployment.yaml | kubectl create -f - deployment.extensions/mysql-gossy-deployment created $ kubectl get deployments NAME DESIRED CURRENT UP-TO-DATE AVAILABLE AGE mysql-gossy-deployment 2 2 2 2 26s $ kubectl get pods NAME READY STATUS RESTARTS AGE mysql-gossy-deployment-56c95f5cc7-k4rqp 1/1 Running 0 47s mysql-gossy-deployment-56c95f5cc7-scxpc 1/1 Running 0 47s $ envsubst < mysql-service.yaml | kubectl create -f - service/mysql-gossy-service created $ kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE kubernetes ClusterIP 10.63.240.1 <none> 443/TCP 12m mysql-gossy-service LoadBalancer 10.63.245.139 <pending> 3306:30555/TCP 42s
- 47. ハンズオン（演習）：GKEで課題アプリ を立てる ３．MySQLイメージを使ったpodをデプロイし、 外部に公開（deployment ・service 作成） IN_MYSQL_IP:cluster内でのみ利用できるローカルIP EX_MYSQL_IP: cluster外でも利用できるグローバルIP GUI(deployment):https://console.cloud.google.com/kubernetes/workload GUI(service):https://console.cloud.google.com/kubernetes/discovery $ kubectl get services mysql-$NAME-service -o=jsonpath="{.spec.clusterIP}" 10.63.245.139 $ kubectl get services mysql-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}" 35.194.102.226 $ export IN_MYSQL_IP=`kubectl get services mysql-$NAME-service -o=jsonpath="{.spec.clusterIP}"` $ export EX_MYSQL_IP=`kubectl get services mysql-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"` $ mysql -h$EX_MYSQL_IP -uuser -ppassword Warning: Using a password on the command line interface can be insecure. … mysql>
- 48. ハンズオン（演習）：GKEで課題アプリ を立てる ４．backendイメージを使ったpodをデプロイし、 外部に公開（deployment ・service 作成） $cd app/backend/ $ envsubst < backend-deployment.yaml | kubectl create -f - deployment.extensions/backend-gossy-deployment created $ kubectl get deployments NAME DESIRED CURRENT UP-TO-DATE AVAILABLE AGE backend-gossy-deployment 2 2 2 0 10s mysql-gossy-deployment 2 2 2 2 16m $ kubectl get pods NAME READY STATUS RESTARTS AGE backend-gossy-deployment-5746c85f4b-b84bq 1/1 Running 0 24s backend-gossy-deployment-5746c85f4b-lg4g4 1/1 Running 0 24s mysql-gossy-deployment-56c95f5cc7-k4rqp 1/1 Running 0 16m mysql-gossy-deployment-56c95f5cc7-scxpc 1/1 Running 0 16m $ envsubst < backend-service.yaml | kubectl create -f - service/backend-gossy-service created $ kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE backend-gossy-service LoadBalancer 10.63.254.100 34.85.113.63 9200:30926/TCP 50s kubernetes ClusterIP 10.63.240.1 <none> 443/TCP 26m mysql-gossy-service LoadBalancer 10.63.245.139 35.194.102.226 3306:30555/TCP 14m
- 49. ハンズオン（演習）：GKEで課題アプリ を立てる ４．backendイメージを使ったpodをデプロイし、 外部に公開（deployment ・service 作成） IN_BACKEND_IP:cluster内でのみ利用できるローカルIP EX_BACKEND_IP:cluster外でも利用できるグローバルIP GUI(deployment):https://console.cloud.google.com/kubernetes/workload GUI(service):https://console.cloud.google.com/kubernetes/discovery $kubectl get services backend-$NAME-service -o=jsonpath="{.spec.clusterIP}" 10.63.254.100 $ kubectl get services backend-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}" 34.85.113.63 $ export IN_BACKEND_IP=`kubectl get services backend-$NAME-service -o=jsonpath="{.spec.clusterIP}"` $ export EX_BACKEND_IP=`kubectl get services backend-$NAME-service -o=jsonpath="{.status.loadBalancer.ingress[0].ip}"` $ curl $EX_BACKEND_IP:9200/tasks []
- 50.

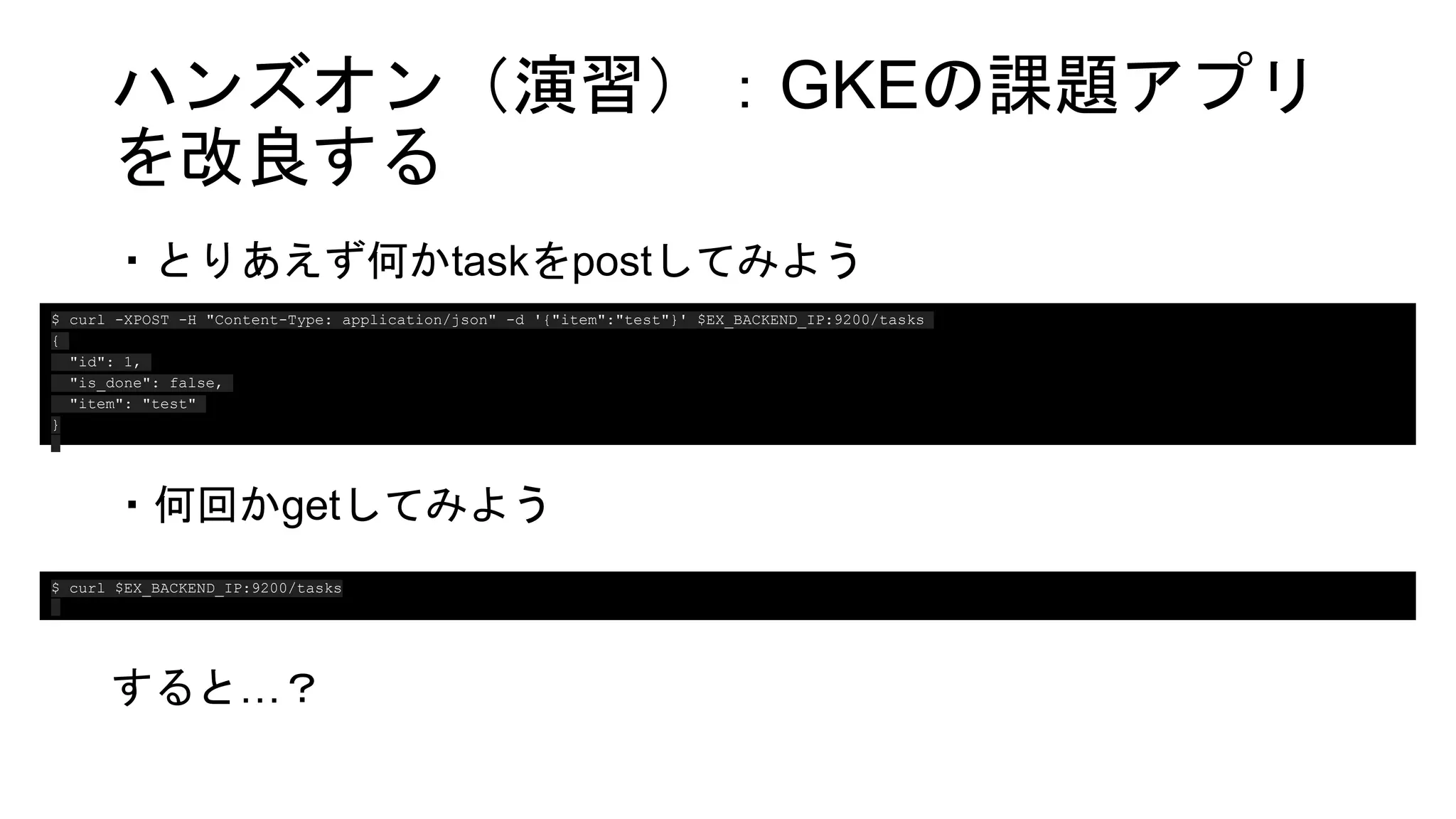

- 51. ハンズオン（演習）：GKEの課題アプリ を改良する ・とりあえず何かtaskをpostしてみよう ・何回かgetしてみよう すると…？ $ curl -XPOST-H "Content-Type: application/json" -d '{"item":"test"}' $EX_BACKEND_IP:9200/tasks { "id": 1, "is_done": false, "item": "test" } $ curl $EX_BACKEND_IP:9200/tasks
- 52. ハンズオン（演習）：GKEで課題アプリ を立てる 上手く起動しないときは以下の手順で調査 # log確認 kubectl logs[pod_name] # ssh(attach) kubectl exec -it [pod_name] /bin/sh $ kubectl get pods NAME READY STATUS RESTARTS AGE backend-gossy-deployment-5746c85f4b-b84bq 1/1 Running 0 24s backend-gossy-deployment-5746c85f4b-lg4g4 1/1 Running 0 24s mysql-gossy-deployment-56c95f5cc7-k4rqp 1/1 Running 0 16m mysql-gossy-deployment-56c95f5cc7-scxpc 1/1 Running 0 16m $ kubectl logs backend-gossy-deployment-5746c85f4b-b84bq * Serving Flask app "run" (lazy loading) … 172.17.0.1 - - [15/Apr/2019 12:11:37] "GET /tasks HTTP/1.1" 200 - $ kubectl exec -it backend-gossy-deployment-5746c85f4b-b84bq /bin/sh # hostname ef275c2307c7
- 53. ハンズオン終了・答え合わせ 症状：getすると何回かに1回しか正しい結果が返ってない $ curl $EX_BACKEND_IP:9200/tasks [] $curl -XPOST -H "Content-Type: application/json" -d '{"item":"test"}' $EX_BACKEND_IP:9200/tasks { "id": 1, "is_done": false, "item": "test" } $ curl $EX_BACKEND_IP:9200/tasks [] $ curl $EX_BACKEND_IP:9200/tasks [ { "id": 1, "is_done": false, "item": "test" } ] $ curl $EX_BACKEND_IP:9200/tasks [] $ curl $EX_BACKEND_IP:9200/tasks [ { "id": 1, "is_done": false, "item": "test" } ]
- 54.
- 55.
- 56. ハンズオン終了・答え合わせ 解決！ $ curl $EX_BACKEND_IP:9200/tasks [] $curl -XPOST -H "Content-Type: application/json" -d '{"item":"test"}' $EX_BACKEND_IP:9200/tasks { "id": 1, "is_done": false, "item": "test" } $ curl $EX_BACKEND_IP:9200/tasks [ { "id": 1, "is_done": false, "item": "test" } ] $ curl $EX_BACKEND_IP:9200/tasks [ { "id": 1, "is_done": false, "item": "test" } ]
