Uploaded byMasahito Zembutsu
インターネットでウェブサイトを表示している裏側の話
「さくらの夕べオンライン～寺院のウェブサイト構築ナイト」登壇資料 https://sakura-tokyo.connpass.com/event/213356/ 2021年6月17日(木)
インターネットでウェブサイトを表示している裏側の話
- 1. 1 ～私たちはどのようにしてウェブサイトを表示できるのか～ 『インターネットで ウェブサイトを表示している裏側の話』 さくらインターネット株式会社 ク ラ ウド 事 業 本 部 前佛 雅人 ZEMBUTSU MASAHITO 2021年6月17日(木)
- 2.
- 3. 17:05～17:20 『 インターネットでウェブサイトを表示している裏側 』 さくらインターネット株式会社前佛 雅人 17:20～17:30 『 なぜ今、公式サイトが必要なのか 』 浄土宗善立寺 副住職 小路竜嗣 17:30～18:15 『 Wixで実現するお寺のDX化 』 Wix.com Japan株式会社 コミュニケーションズマネージャー 間島ゆかり WixerDesign合同会社 代表 平川 亮二 18:15～18:30 質疑応答
- 4.

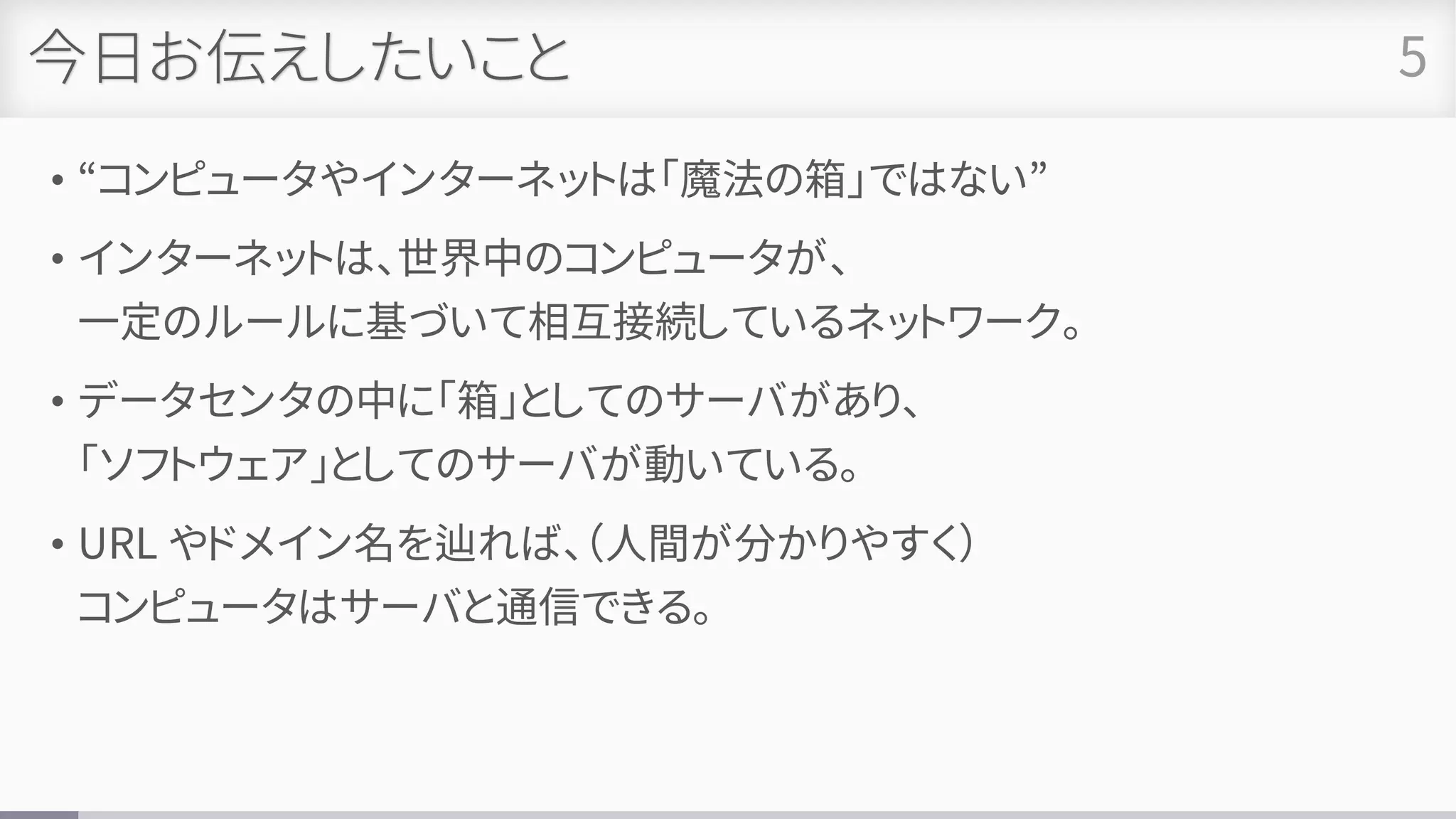

- 5. 今日お伝えしたいこと • “コンピュータやインターネットは「魔法の箱」ではない” • インターネットは、世界中のコンピュータが、 一定のルールに基づいて相互接続しているネットワーク。 •データセンタの中に「箱」としてのサーバがあり、 「ソフトウェア」としてのサーバが動いている。 • URL やドメイン名を辿れば、（人間が分かりやすく） コンピュータはサーバと通信できる。 5
- 6. 「通信」とは？ ① 様子を知らせること（手紙）。 ② ［郵便・電信・電話などで］情報を交換し、連絡をとること。 6 （出典：新明解国語辞典第八版, 2020） 全世界規模の情報通信ネットワーク 『 インターネット 』

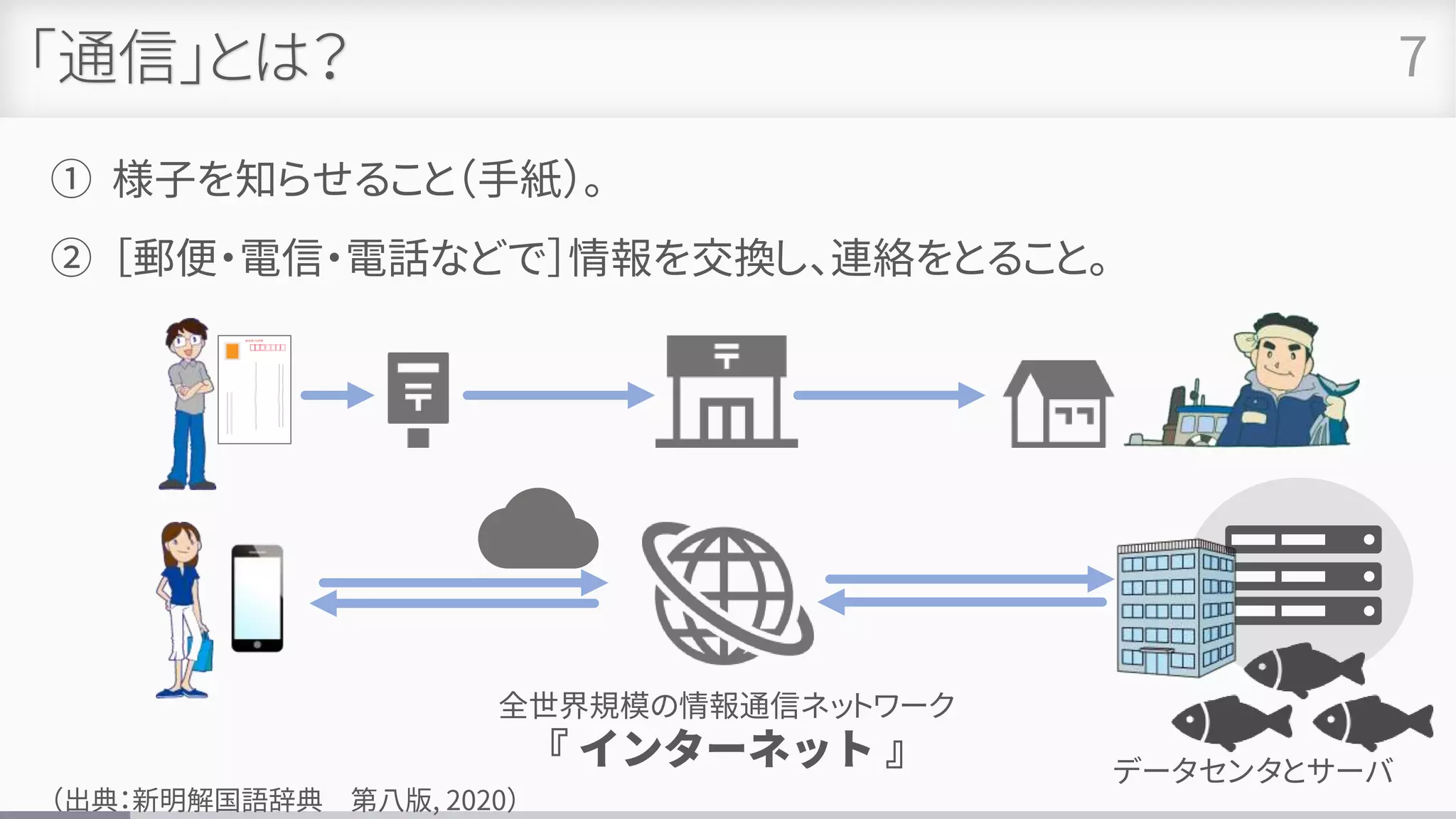

- 7. 「通信」とは？ ① 様子を知らせること（手紙）。 ② ［郵便・電信・電話などで］情報を交換し、連絡をとること。 7 （出典：新明解国語辞典第八版, 2020） 全世界規模の情報通信ネットワーク 『 インターネット 』 データセンタとサーバ

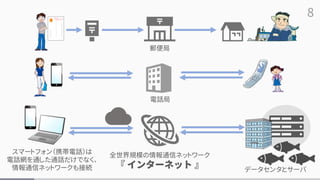

- 8.

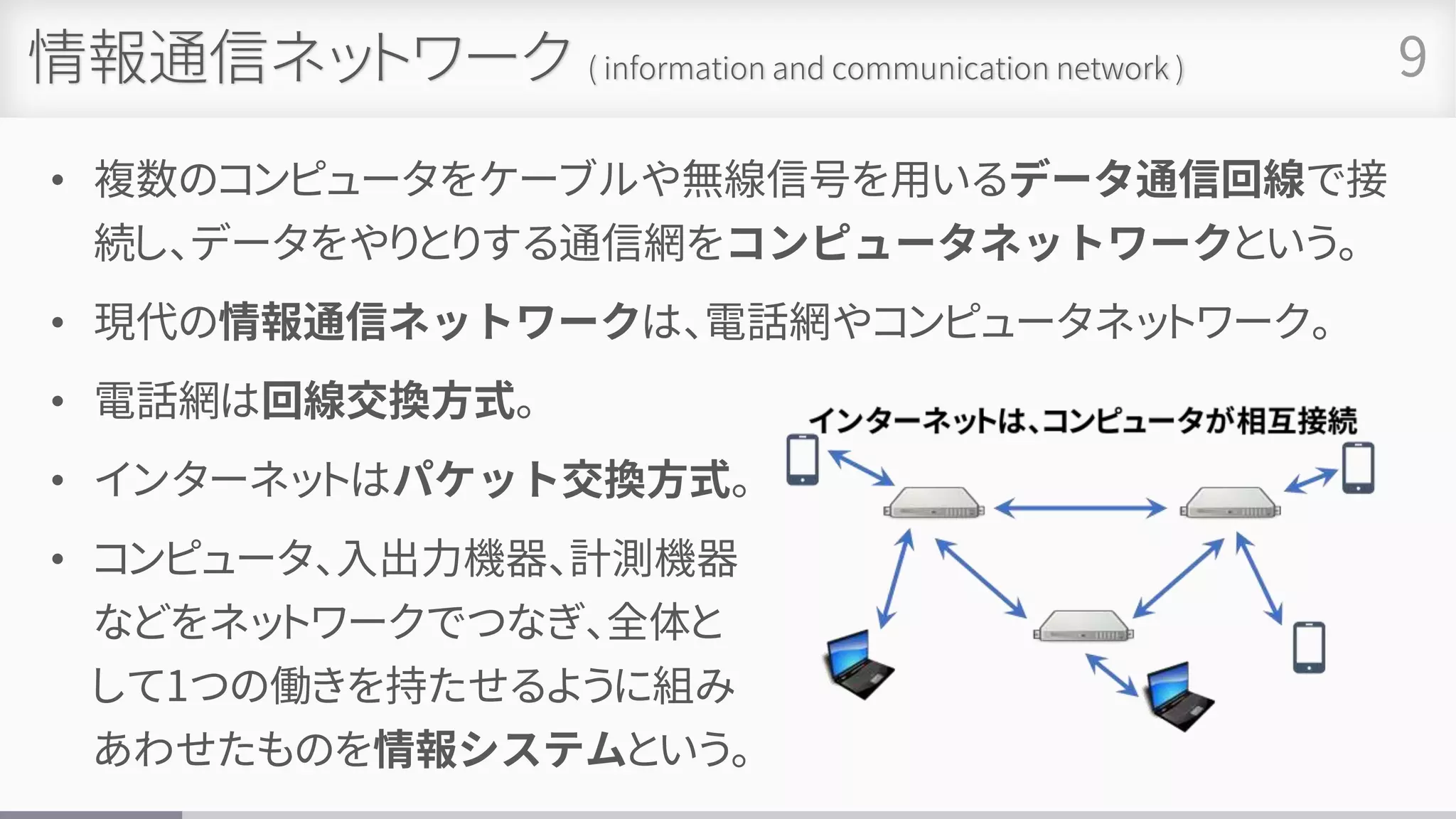

- 9. 情報通信ネットワーク ( informationand communication network ) • 複数のコンピュータをケーブルや無線信号を用いるデータ通信回線で接 続し、データをやりとりする通信網をコンピュータネットワークという。 • 現代の情報通信ネットワークは、電話網やコンピュータネットワーク。 • 電話網は回線交換方式。 • インターネットはパケット交換方式。 • コンピュータ、入出力機器、計測機器 などをネットワークでつなぎ、全体と して1つの働きを持たせるように組み あわせたものを情報システムという。 9

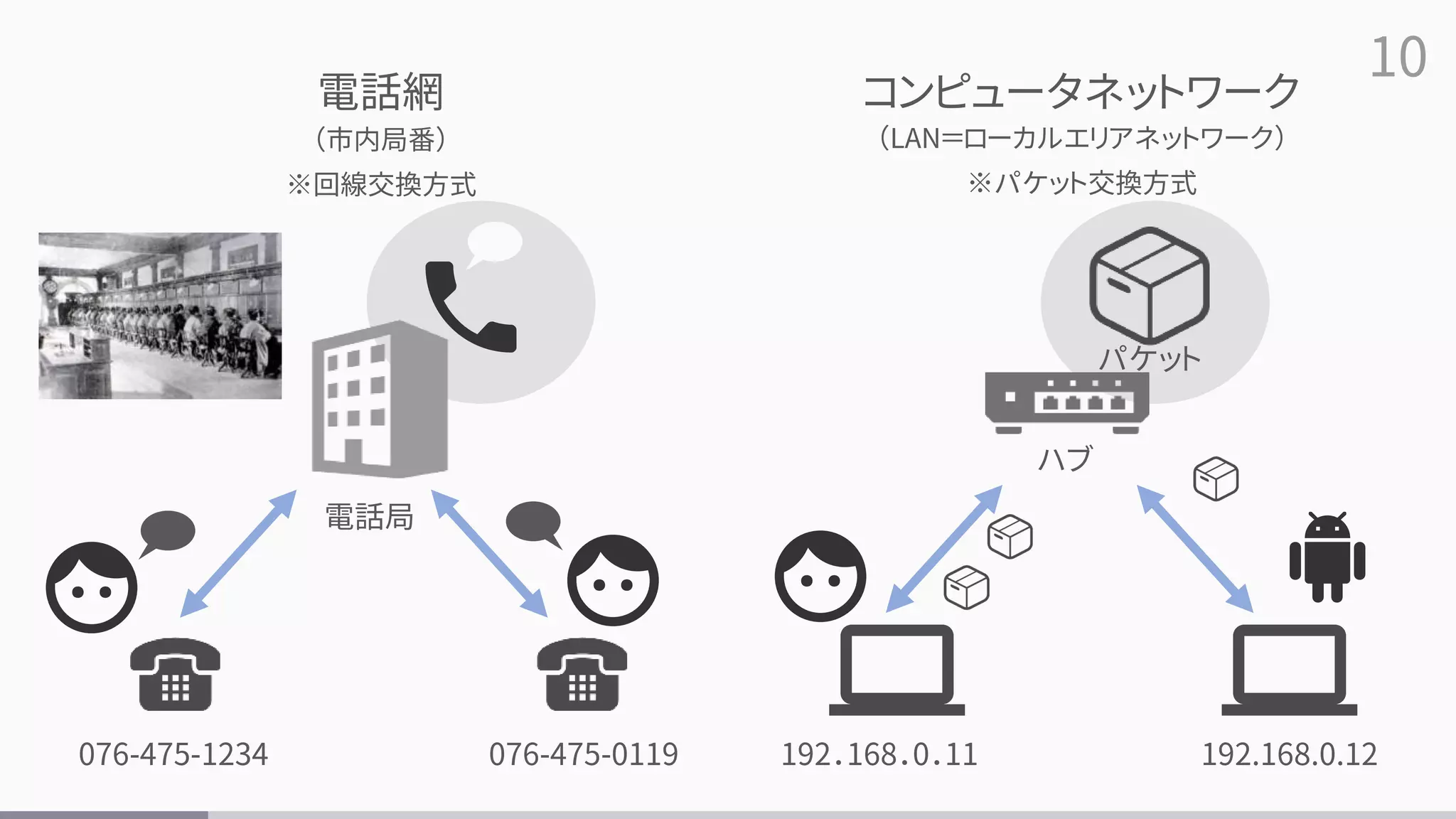

- 10.

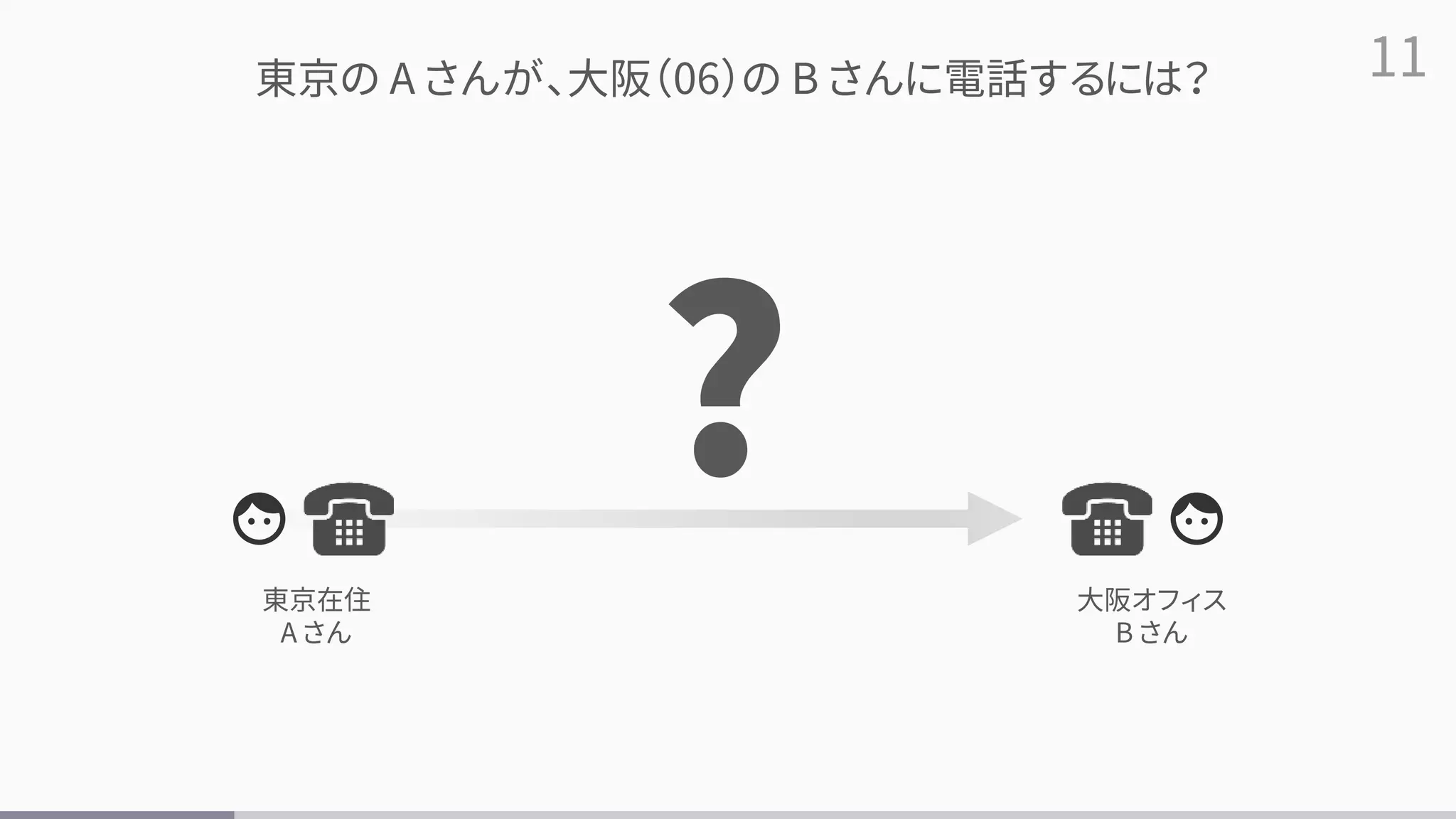

- 11. 11 東京在住 A さん 大阪オフィス B さん 東京のA さんが、大阪（06）の B さんに電話するには？ ?
- 12. 12 電話網 076-475-1234 076-475-0119 電話局 （市内局番） 電話網 （市外局番・携帯電話） 東京 03 携帯キャリア090 市内局番475 市外局番3 市外局番9番（うち、当該キャリアのもの）

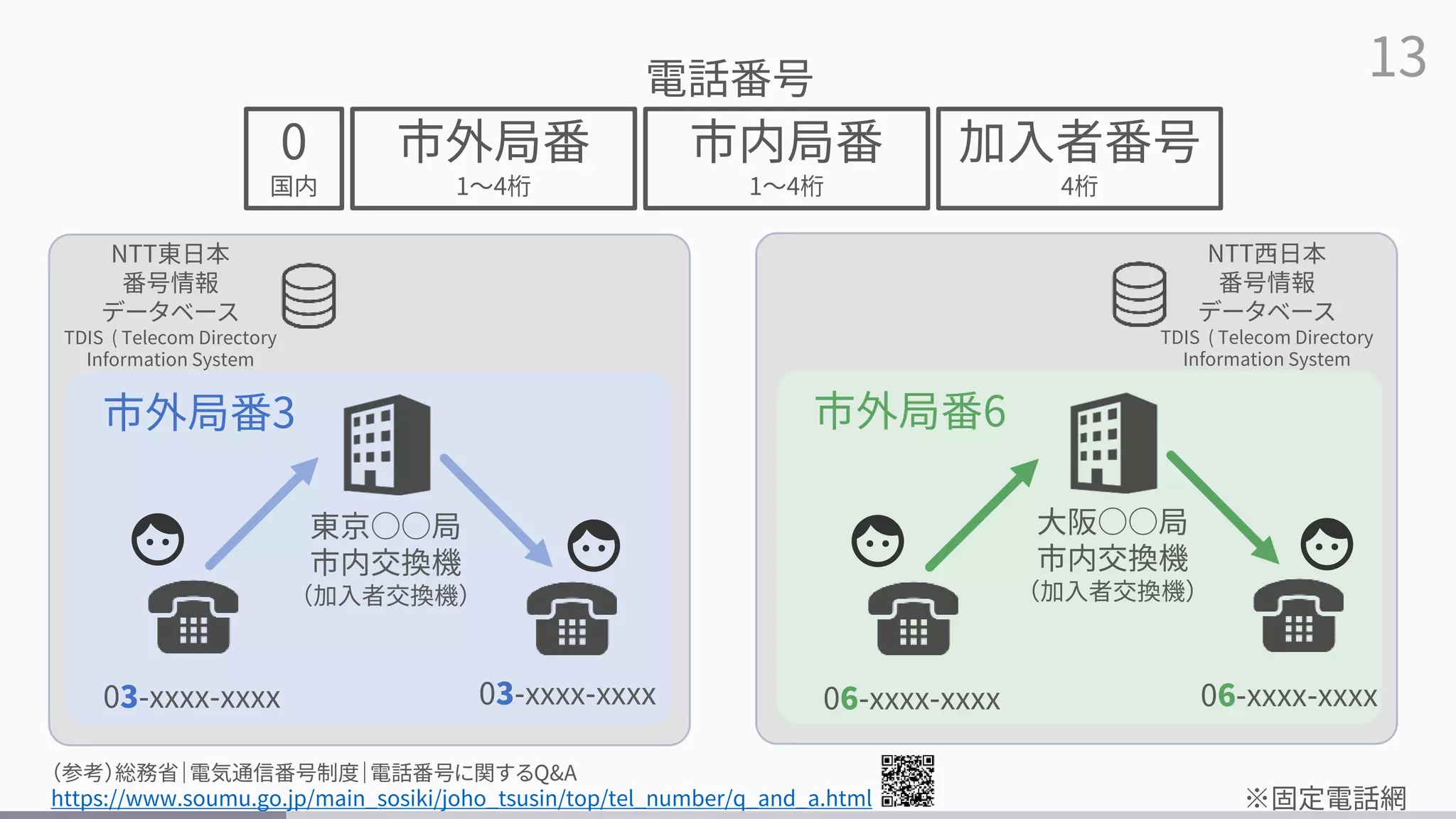

- 13. 13 電話番号 03-xxxx-xxxx 東京○○局 市内交換機 （加入者交換機） ※固定電話網 市外局番3 06-xxxx-xxxx 大阪○○局 市内交換機 （加入者交換機） 市外局番6 （参考）総務省｜電気通信番号制度｜電話番号に関するQ&A https://www.soumu.go.jp/main_sosiki/joho_tsusin/top/tel_number/q_and_a.html 0 国内 市外局番 1～4桁 市内局番 1～4桁 加入者番号 4桁 NTT東日本 番号情報 データベース TDIS ( TelecomDirectory Information System NTT西日本 番号情報 データベース TDIS ( Telecom Directory Information System 06-xxxx-xxxx 03-xxxx-xxxx

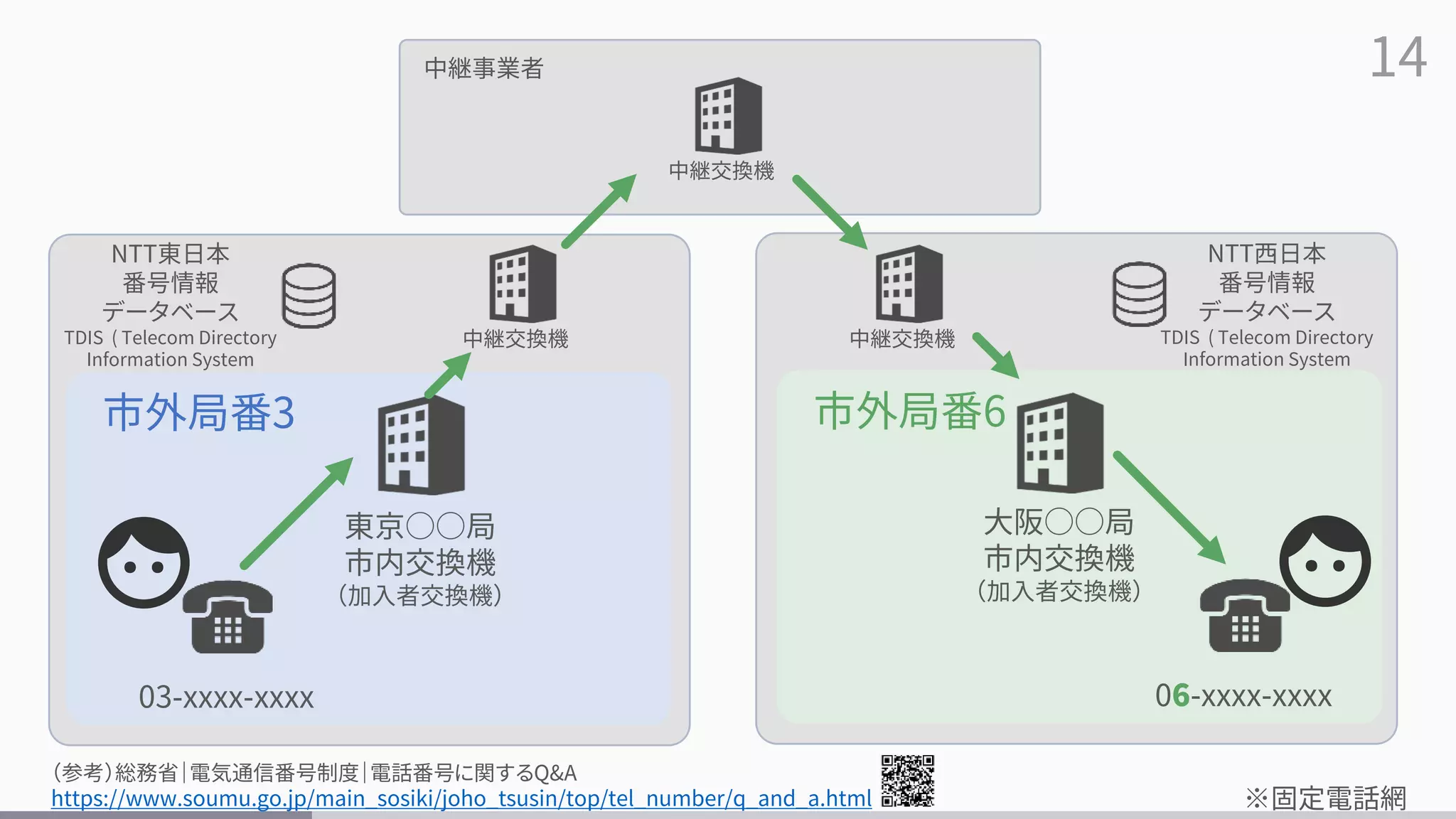

- 14. 14 03-xxxx-xxxx 東京○○局 市内交換機 （加入者交換機） ※固定電話網 市外局番3 06-xxxx-xxxx 大阪○○局 市内交換機 （加入者交換機） 市外局番6 （参考）総務省｜電気通信番号制度｜電話番号に関するQ&A https://www.soumu.go.jp/main_sosiki/joho_tsusin/top/tel_number/q_and_a.html NTT東日本 番号情報 データベース TDIS ( TelecomDirectory Information System NTT西日本 番号情報 データベース TDIS ( Telecom Directory Information System 中継交換機 中継交換機 中継交換機 中継事業者
- 15. 15 社内 LAN のパソコンデータセンタにある サーバ http://www.example.jp インターネットのウェブサイトを開くには？ ?

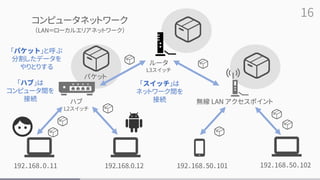

- 16. 16 コンピュータネットワーク ハブ L2スイッチ 192．168．0．11 （LAN＝ローカルエリアネットワーク） 無線 LAN アクセスポイント 192.168.0.12192．168．50．101 ルータ L3スイッチ 192．168．50．102 「パケット」と呼ぶ 分割したデータを やりとりする パケット 「ハブ」は コンピュータ間を 接続 「スイッチ」は ネットワーク間を 接続
- 17. 17 ハブ 192．168．0．11 無線 LAN アクセスポイント 192.168.0.12192．168．50．102 192．168．50．101 ルータ 192.168.0.0/24 192.168.50.0/25 192.168.0.0/255.255.255.0 192.168.0.0～192.168.0.255 192.168.50.0/255.255.255.128 192.168.50.0～192.168.50.127 192.168.0.1 192.168.50.1 ゲートウェイ TCP ( Transmission Control Protocol ) IP ( Internet Protocol )
- 18. 18 いわゆる「インターネット」という概念は『 Inter- +Network 』 ルータ IP アドレス ( IPv4 / IPv6 ) 社内 LAN ルータ ISP インターネットサービスプロバイダ ルータ データセンタ サーバ サーバ IX相互接続点 Internet Exchange Point コンテンツ事業者 ネットワーク ルータ （参考）インターネットの仕組みとISPの構造 https://www.slideshare.net/taijitsuchiya5/isp-55698799 ～の間, 相互に The Internet 組織が所有するネットワークを 相互接続 ルータ ※ハードウェア筐体としての「サーバ」と、 ネットワークでサービスを提供する「サーバ」

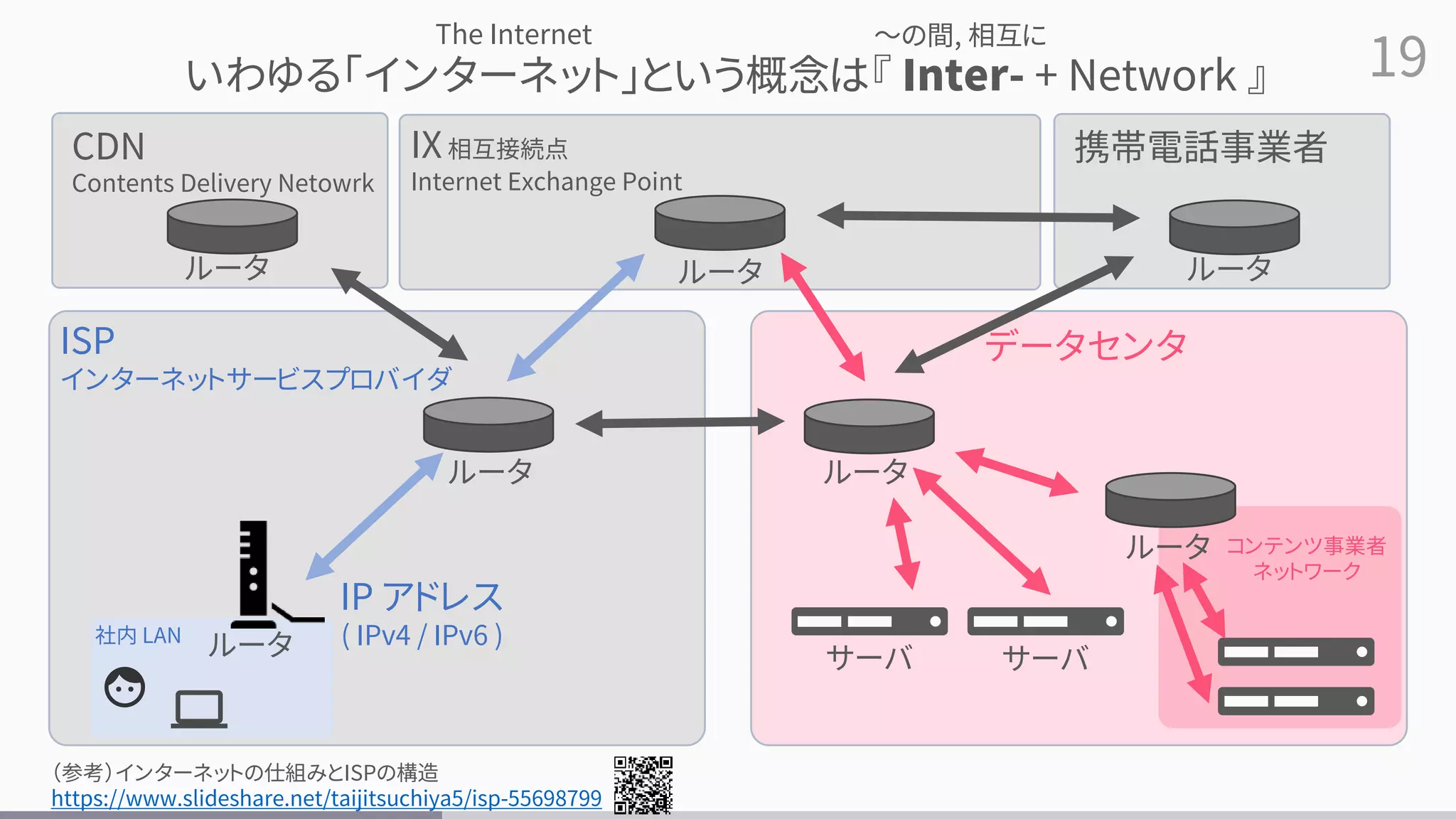

- 19. 19 いわゆる「インターネット」という概念は『 Inter- +Network 』 ルータ IP アドレス ( IPv4 / IPv6 ) 社内 LAN ルータ ISP インターネットサービスプロバイダ ルータ データセンタ サーバ サーバ IX相互接続点 Internet Exchange Point コンテンツ事業者 ネットワーク ルータ （参考）インターネットの仕組みとISPの構造 https://www.slideshare.net/taijitsuchiya5/isp-55698799 ～の間, 相互に The Internet ルータ CDN Contents Delivery Netowrk ルータ 携帯電話事業者 ルータ
- 20.
- 21.
- 23. 23 [画像] 「プロバイダーマップ」制作秘話【iNTERNET magazineReboot】(1/2) - INTERNET Watch https://internet.watch.impress.co.jp/img/iw/docs/1086/818/html/199506.png.html 1995 年

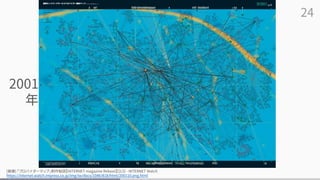

- 24. 24 [画像] 「プロバイダーマップ」制作秘話【iNTERNET magazineReboot】(2/2) - INTERNET Watch https://internet.watch.impress.co.jp/img/iw/docs/1086/818/html/200110.png.html 2001 年
- 25.
- 26.
- 27. 27 27 インターネット（英: the Internetあるいは英:internet[1]）とは、イ ンターネット・プロトコル・スイートを使用し、複数のコンピュータ ネットワークを相互接続した、グローバルなネットワーク（地球規 模の情報通信網）のことである。

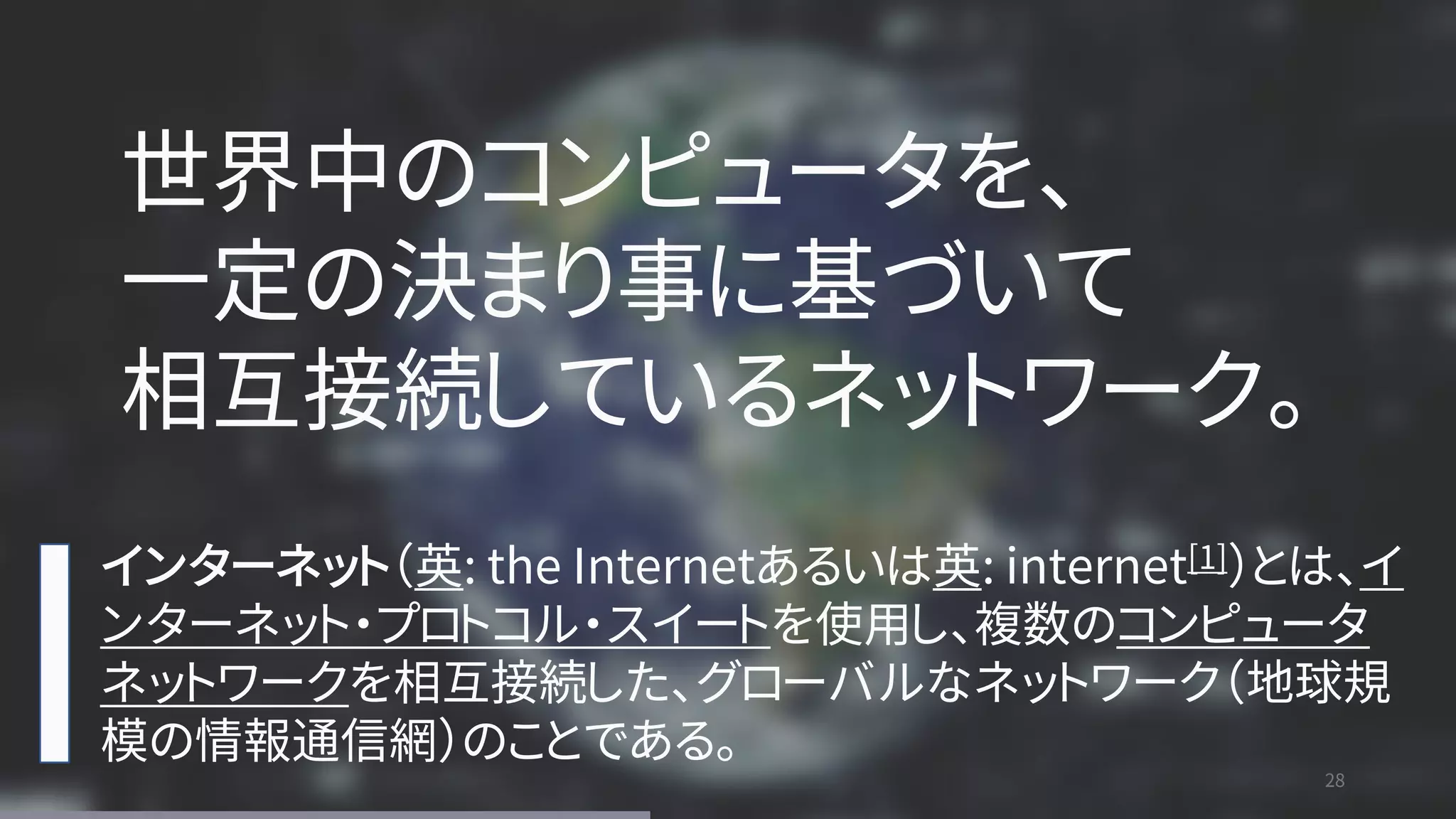

- 28. 28 28 インターネット（英: the Internetあるいは英:internet[1]）とは、イ ンターネット・プロトコル・スイートを使用し、複数のコンピュータ ネットワークを相互接続した、グローバルなネットワーク（地球規 模の情報通信網）のことである。 世界中のコンピュータを、 一定の決まり事に基づいて 相互接続しているネットワーク。

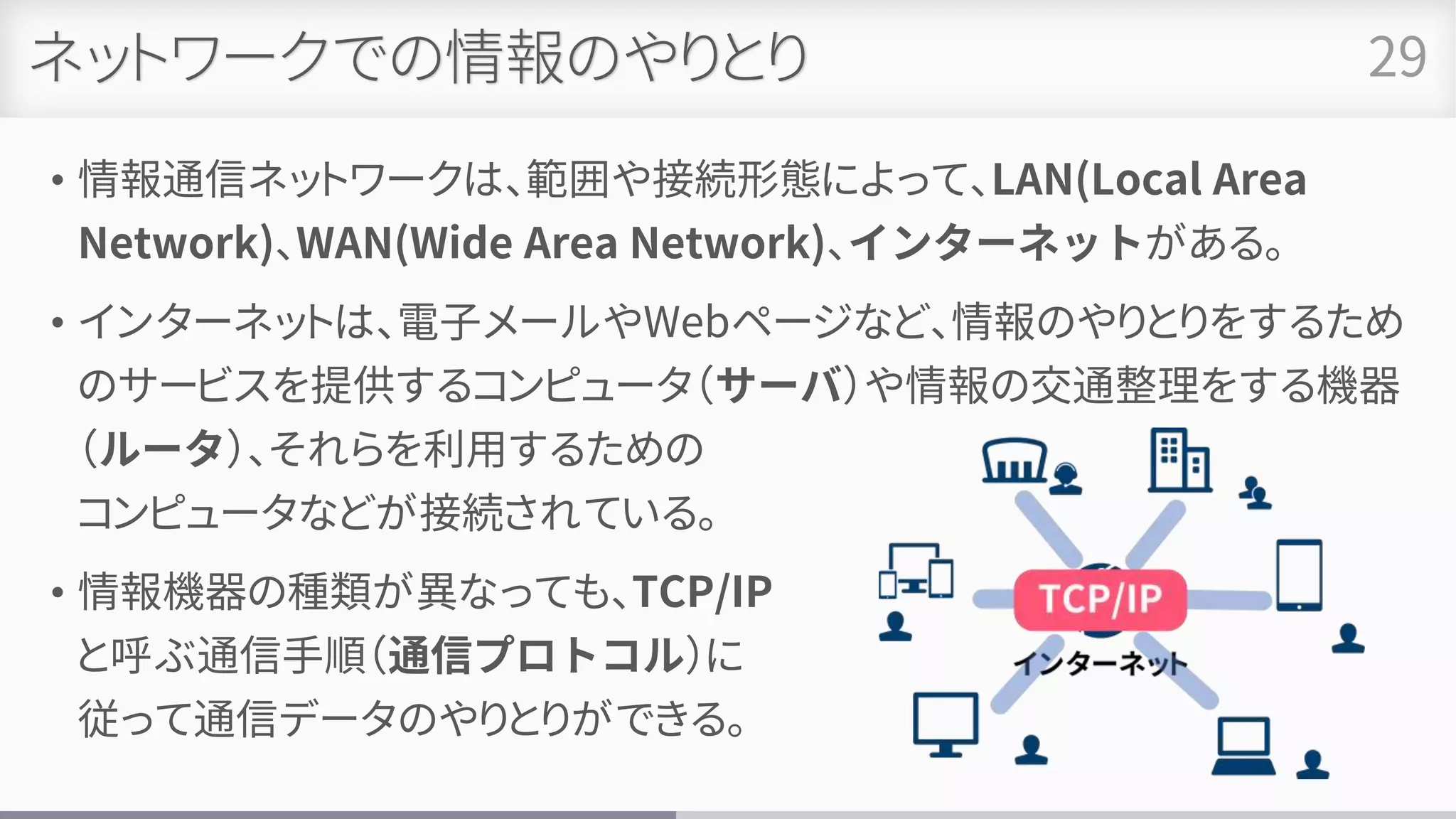

- 29. ネットワークでの情報のやりとり • 情報通信ネットワークは、範囲や接続形態によって、LAN(Local Area Network)、WAN(WideArea Network)、インターネットがある。 • インターネットは、電子メールやWebページなど、情報のやりとりをするため のサービスを提供するコンピュータ（サーバ）や情報の交通整理をする機器 （ルータ）、それらを利用するための コンピュータなどが接続されている。 • 情報機器の種類が異なっても、TCP/IP と呼ぶ通信手順（通信プロトコル）に 従って通信データのやりとりができる。 29

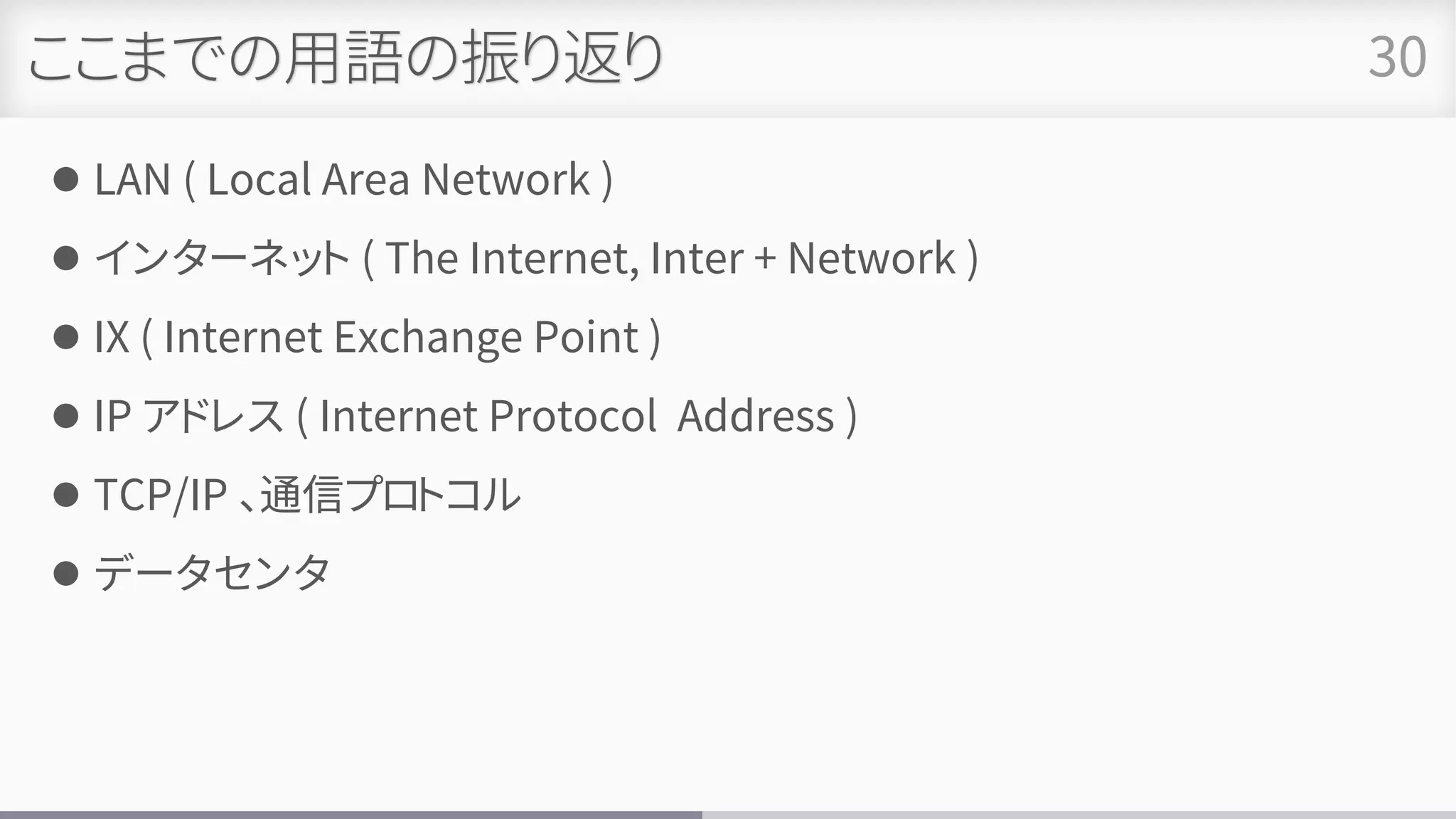

- 30. ここまでの用語の振り返り ⚫ LAN (Local Area Network ) ⚫ インターネット ( The Internet, Inter + Network ) ⚫ IX ( Internet Exchange Point ) ⚫ IP アドレス ( Internet Protocol Address ) ⚫ TCP/IP 、通信プロトコル ⚫ データセンタ 30

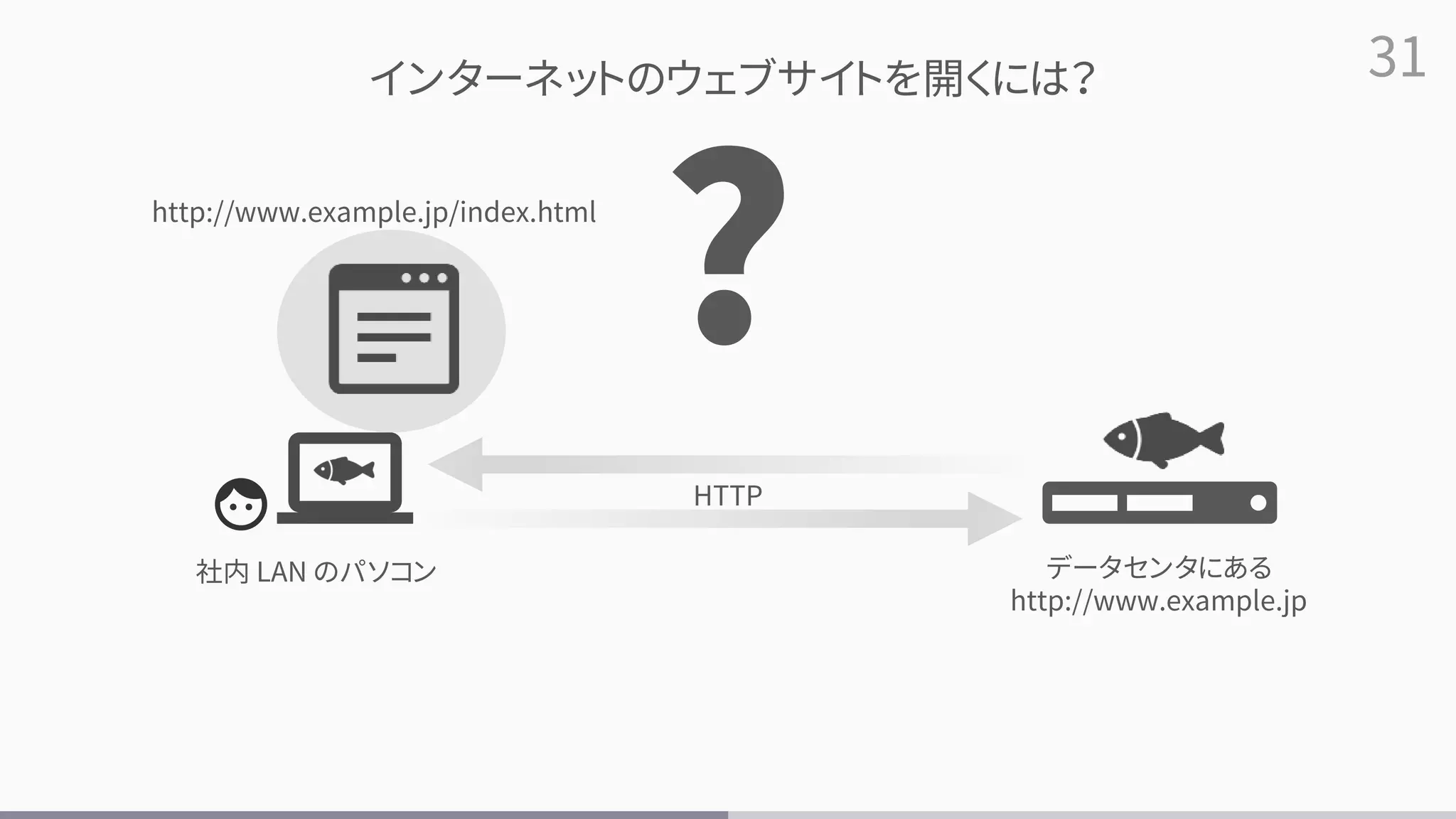

- 31. 31 社内 LAN のパソコンデータセンタにある http://www.example.jp インターネットのウェブサイトを開くには？ ? HTTP http://www.example.jp/index.html
- 32. 32 社内 LAN のパソコンデータセンタにある http://www.example.jp インターネットのウェブサイトを開くには？ ? HTTP http://www.example.jp/index.html クライアント サーバ

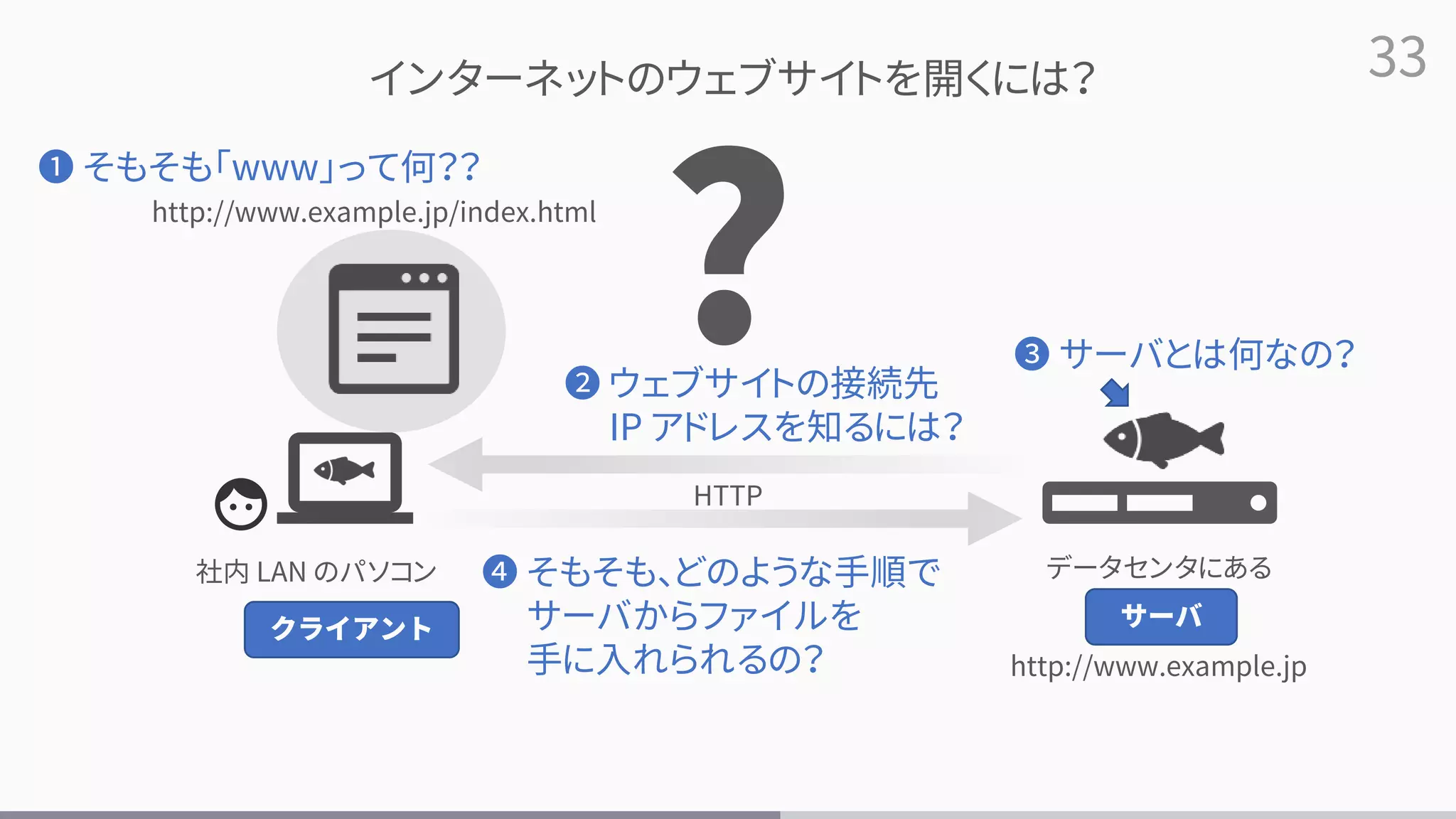

- 33. 33 社内 LAN のパソコンデータセンタにある http://www.example.jp インターネットのウェブサイトを開くには？ ? ❷ ウェブサイトの接続先 IP アドレスを知るには？ ❹ そもそも、どのような手順で サーバからファイルを 手に入れられるの？ ❸ サーバとは何なの？ HTTP http://www.example.jp/index.html クライアント サーバ ❶ そもそも「www」って何？？
- 34.
- 35.

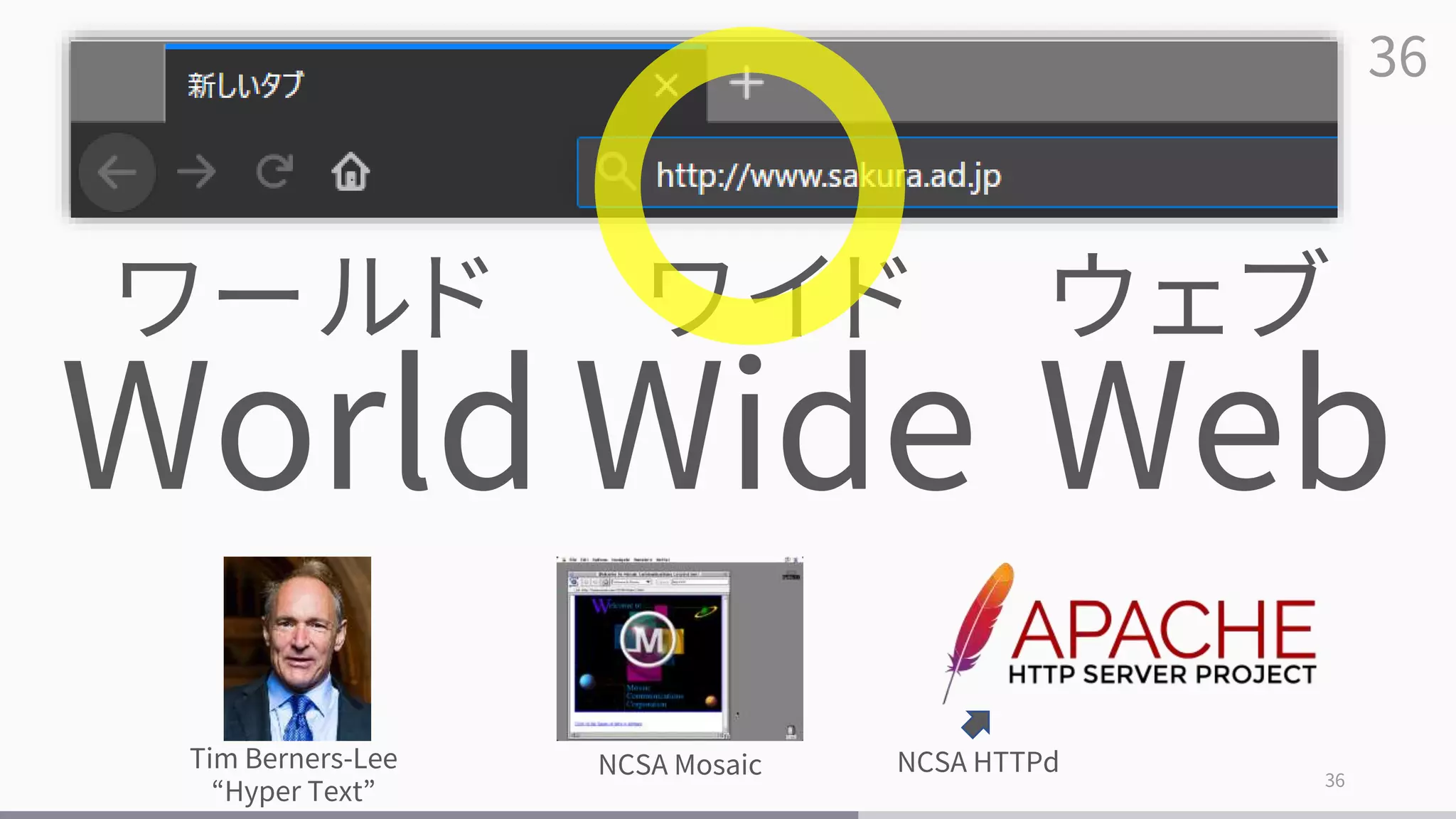

- 36. 36 36 Web ウェブ Wide ワイド World ワールド Tim Berners-Lee “Hyper Text” NCSAMosaic NCSA HTTPd
- 37.
- 38.

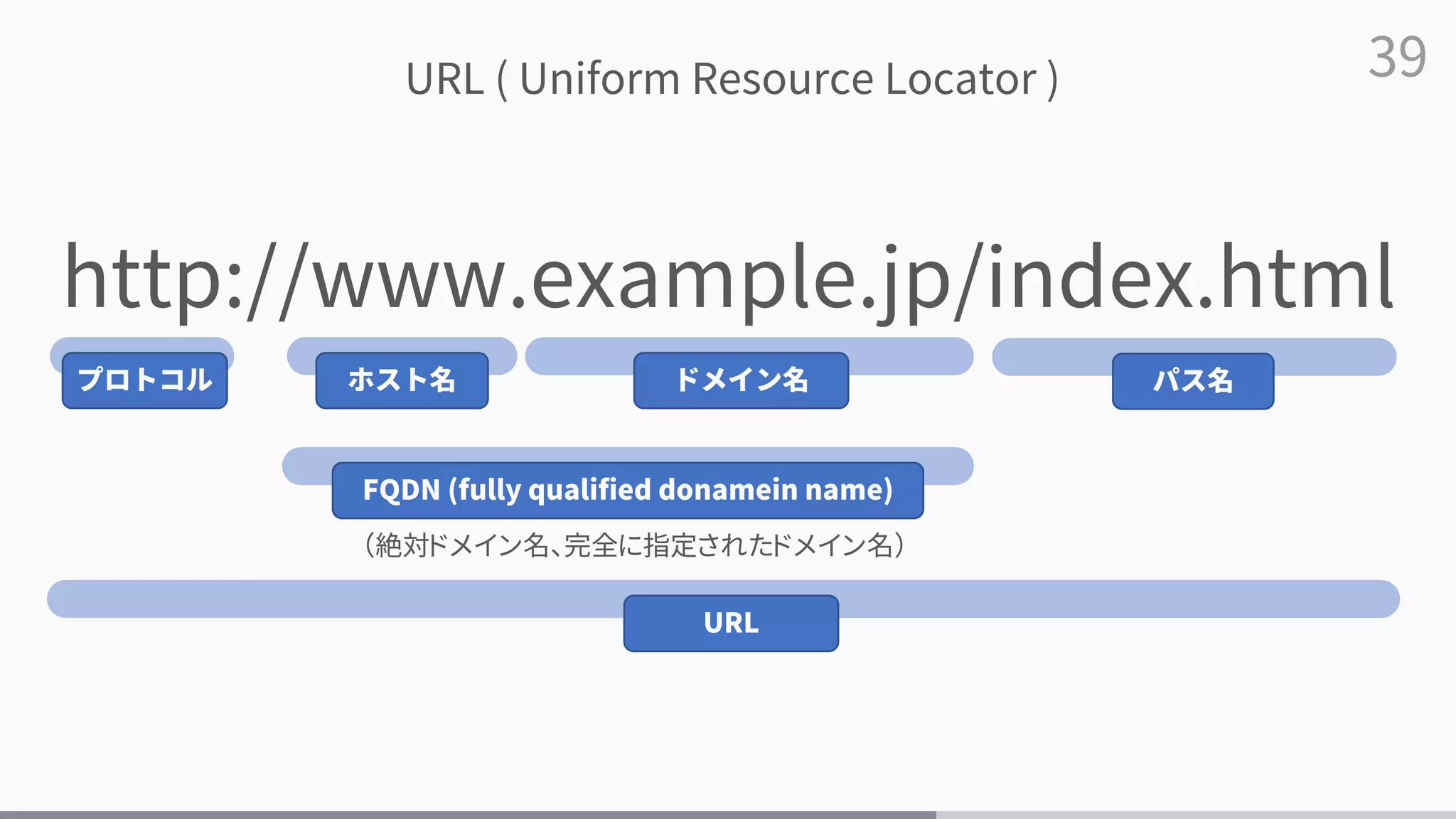

- 39. 39 http://www.example.jp/index.html ドメイン名 ホスト名 FQDN (fully qualifieddonamein name) （絶対ドメイン名、完全に指定されたドメイン名） パス名 プロトコル URL ( Uniform Resource Locator ) URL

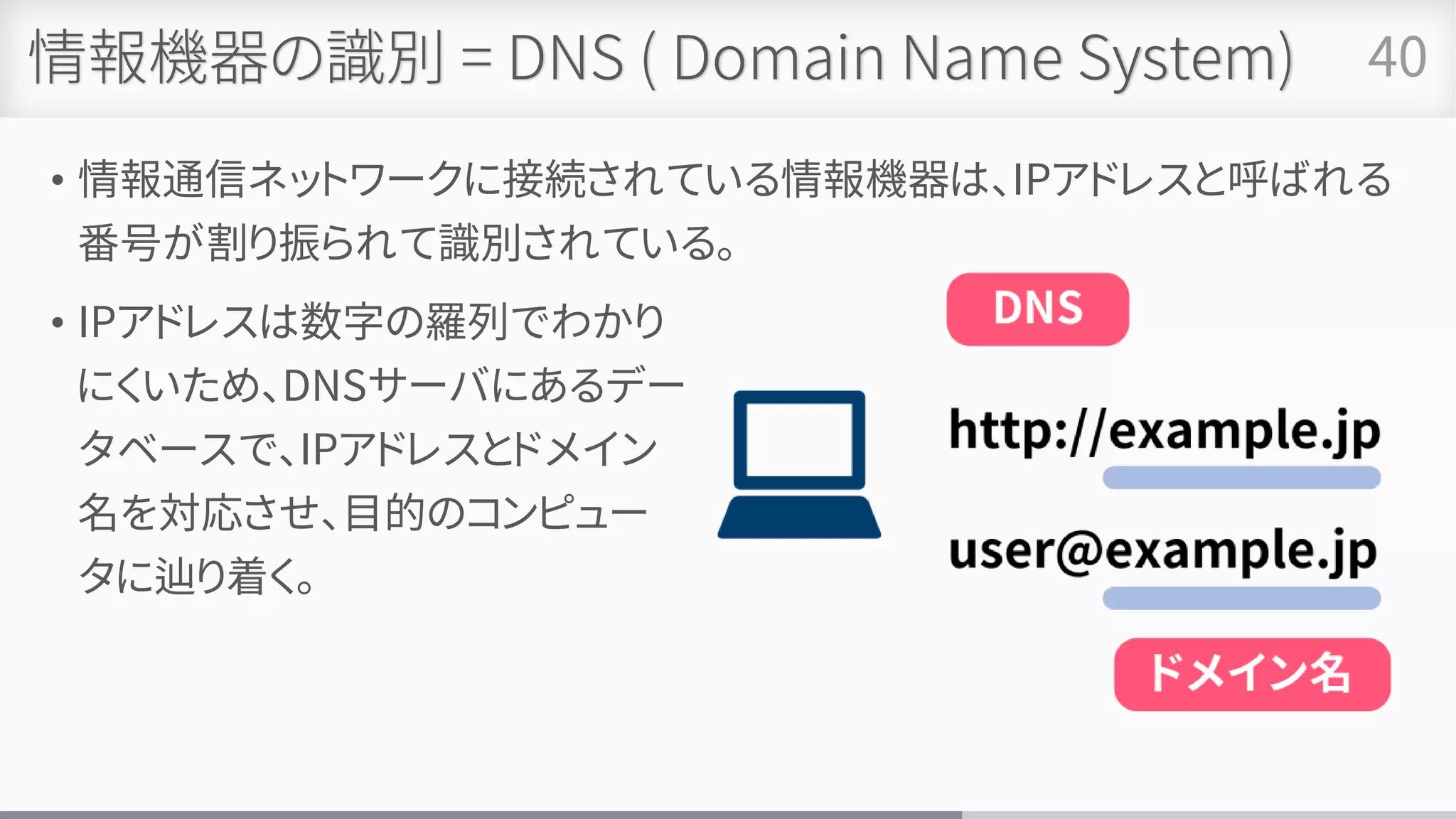

- 40. 情報機器の識別 = DNS( Domain Name System) • 情報通信ネットワークに接続されている情報機器は、IPアドレスと呼ばれる 番号が割り振られて識別されている。 • IPアドレスは数字の羅列でわかり にくいため、DNSサーバにあるデー タベースで、IPアドレスとドメイン 名を対応させ、目的のコンピュー タに辿り着く。 40

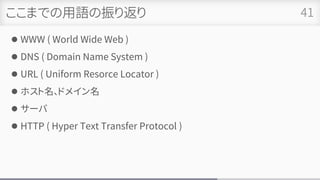

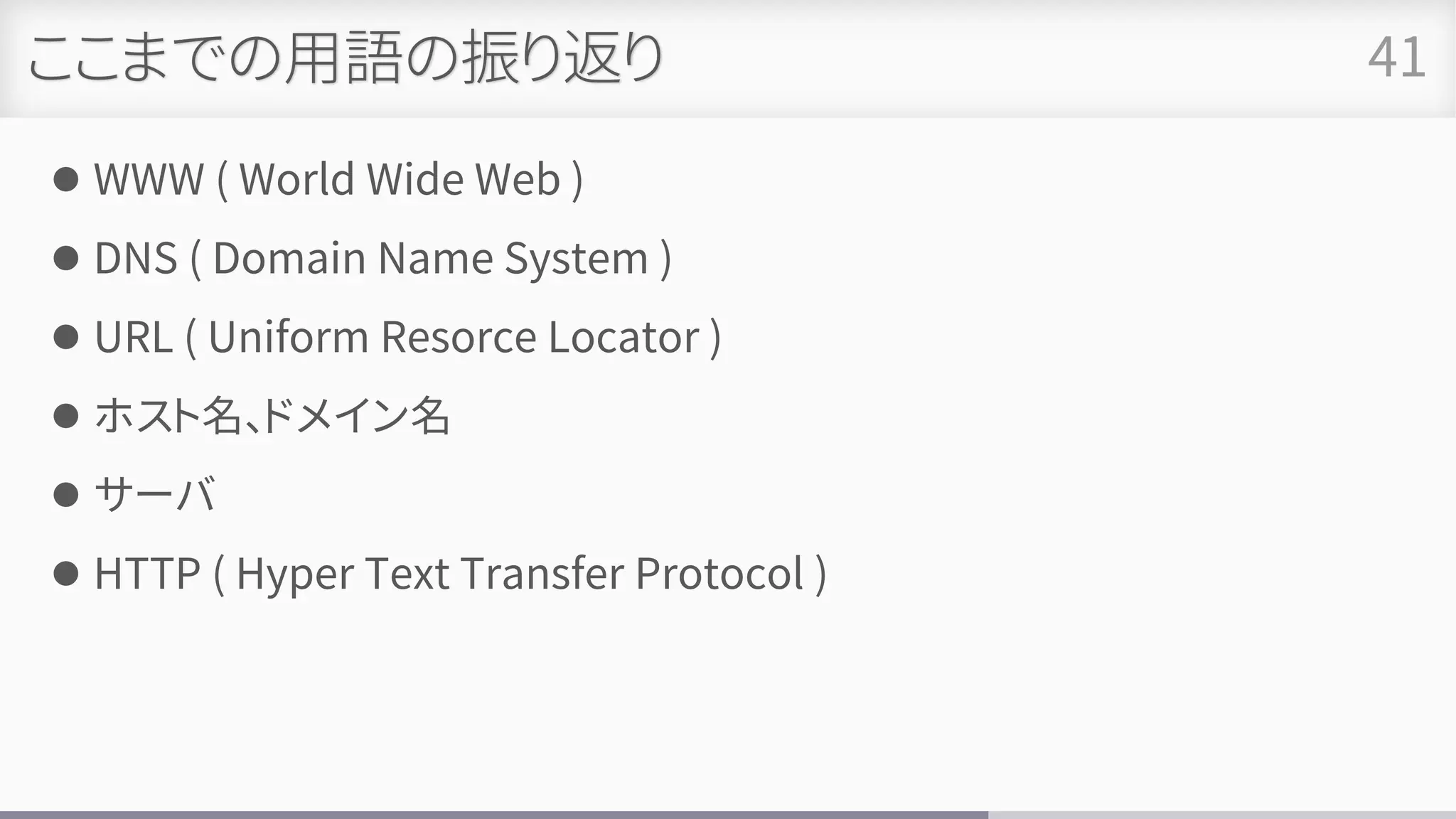

- 41. ここまでの用語の振り返り ⚫ WWW (World Wide Web ) ⚫ DNS ( Domain Name System ) ⚫ URL ( Uniform Resorce Locator ) ⚫ ホスト名、ドメイン名 ⚫ サーバ ⚫ HTTP ( Hyper Text Transfer Protocol ) 41
- 42.
- 43.
- 44.
- 45.

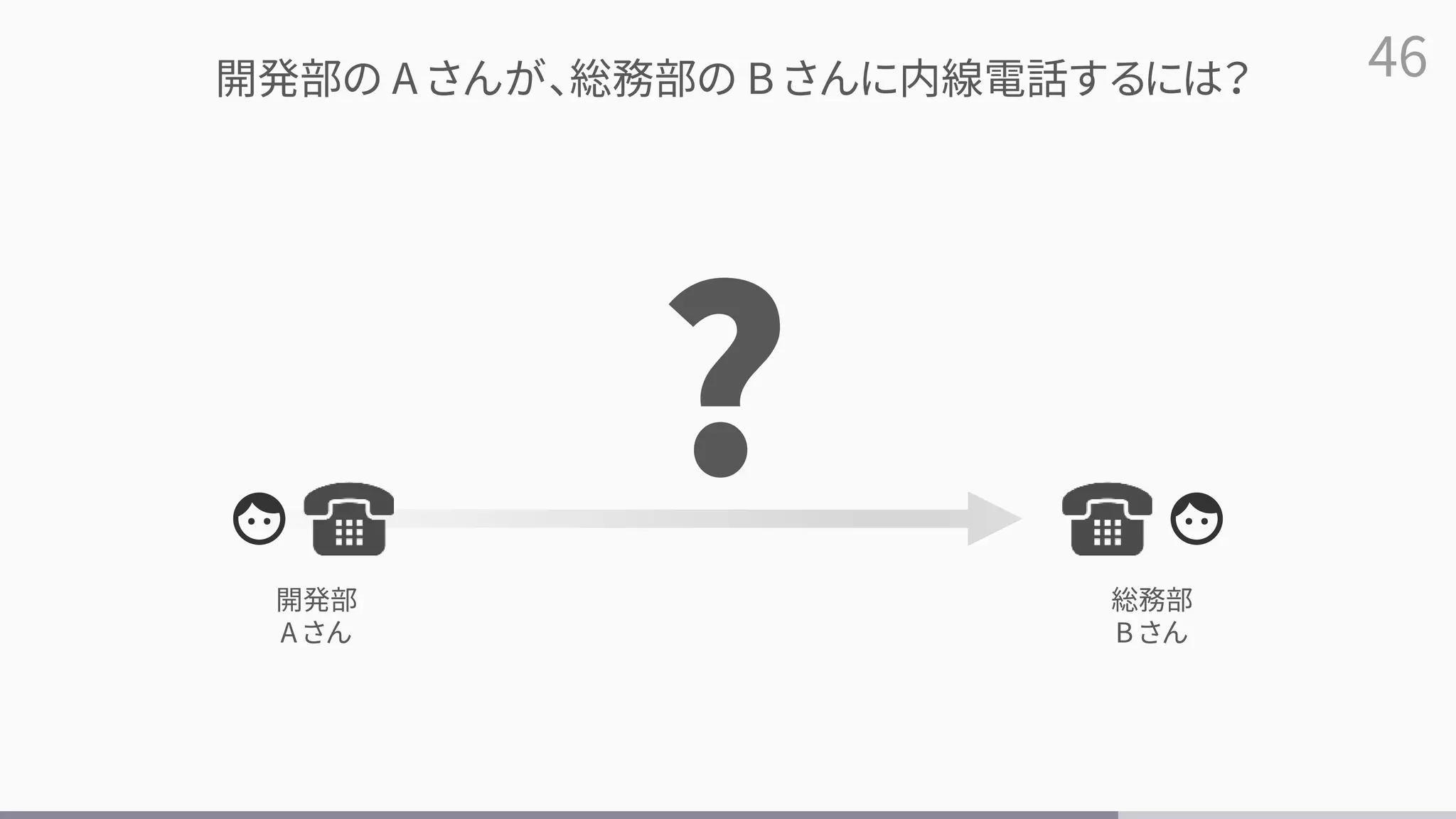

- 46. 46 開発部 A さん 総務部 B さん 開発部のA さんが、総務部の B さんに内線電話するには？ ?

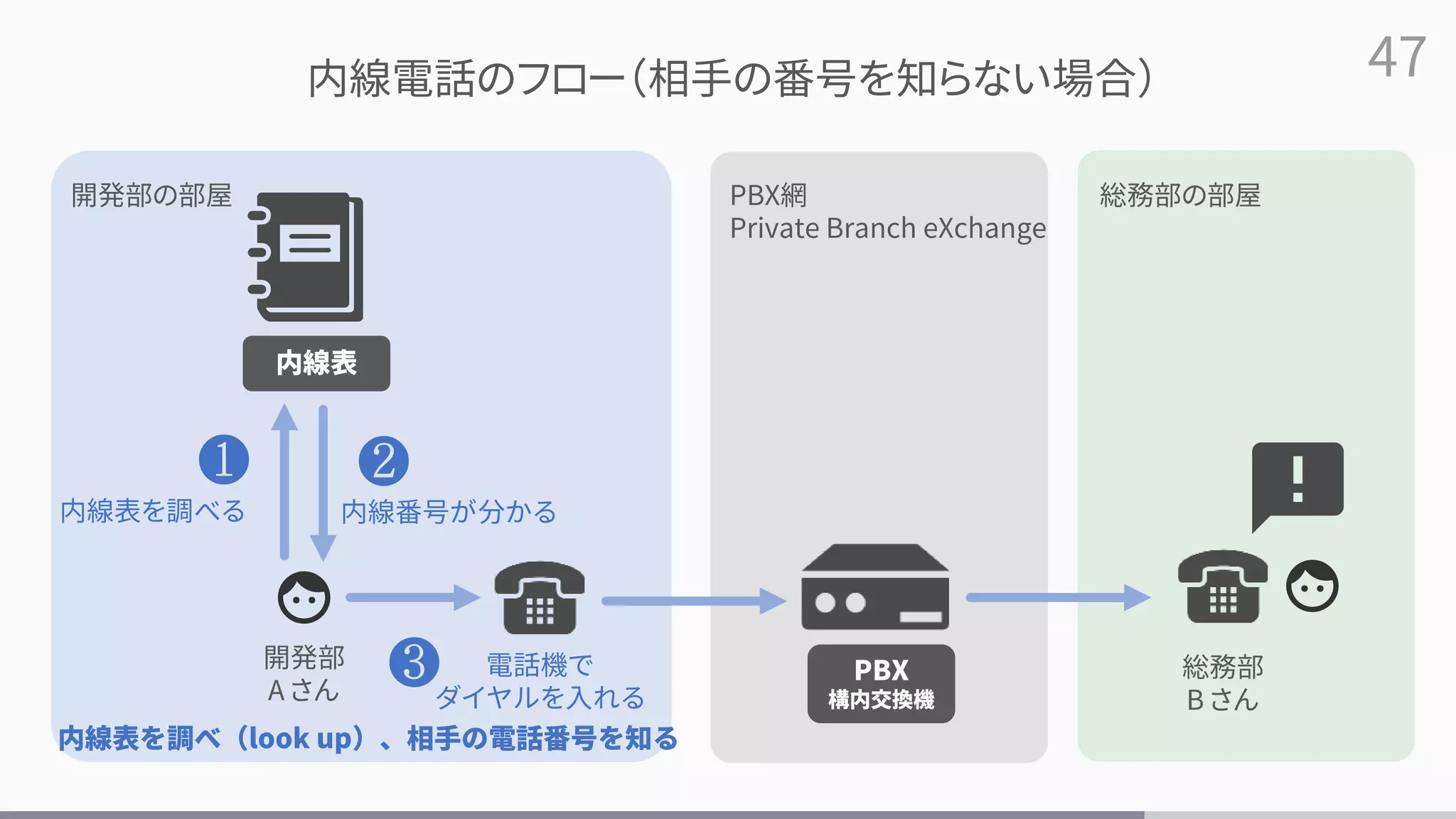

- 47. 47 開発部 A さん 総務部 B さん 内線電話のフロー（相手の番号を知らない場合） 内線表 a 内線表を調べる b 内線番号が分かる c電話機で ダイヤルを入れる 開発部の部屋 総務部の部屋 PBX網 Private Branch eXchange PBX 構内交換機 内線表を調べ（look up）、相手の電話番号を知る

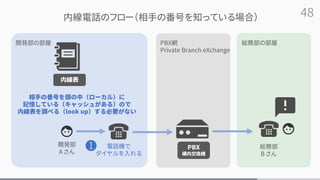

- 48. 48 開発部 A さん 総務部 B さん 内線電話のフロー（相手の番号を知っている場合） 内線表 a電話機で ダイヤルを入れる 開発部の部屋 総務部の部屋 PBX網 Private Branch eXchange PBX 構内交換機 相手の番号を頭の中（ローカル）に 記憶している（キャッシュがある）ので 内線表を調べる（look up）する必要がない

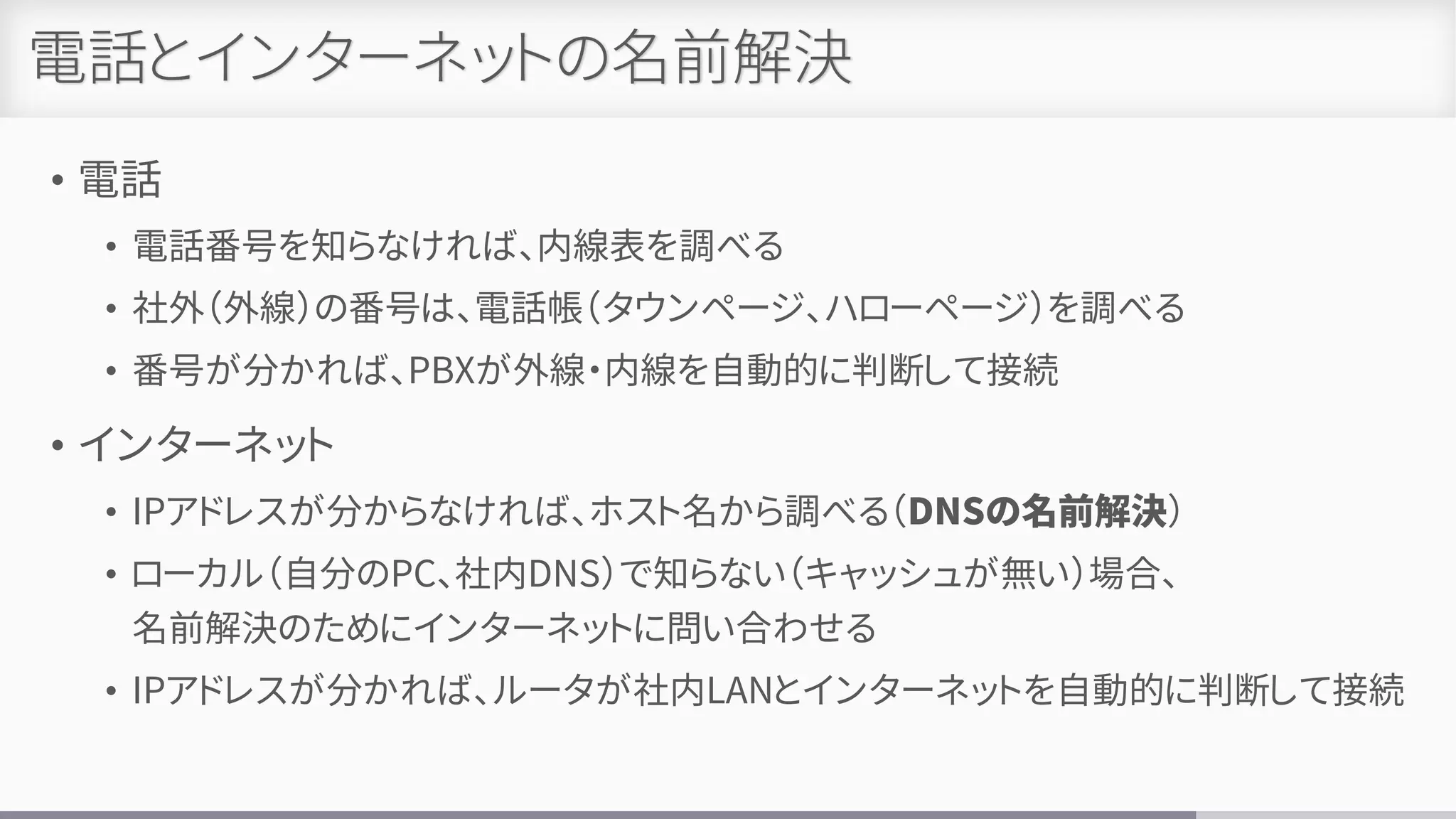

- 49. 電話とインターネットの名前解決 • 電話 • 電話番号を知らなければ、内線表を調べる •社外（外線）の番号は、電話帳（タウンページ、ハローページ）を調べる • 番号が分かれば、PBXが外線・内線を自動的に判断して接続 • インターネット • IPアドレスが分からなければ、ホスト名から調べる（DNSの名前解決） • ローカル（自分のPC、社内DNS）で知らない（キャッシュが無い）場合、 名前解決のためにインターネットに問い合わせる • IPアドレスが分かれば、ルータが社内LANとインターネットを自動的に判断して接続

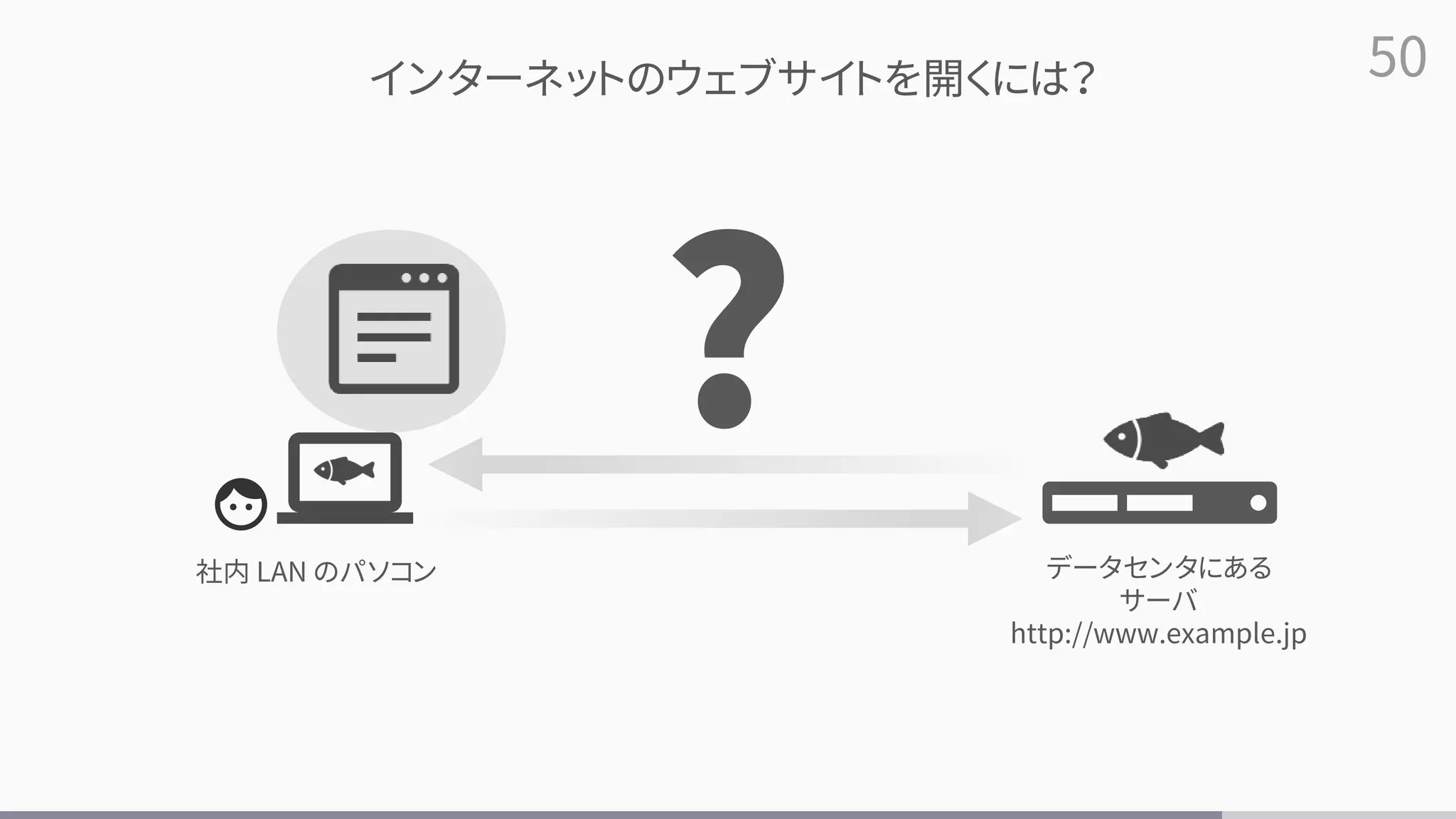

- 50. 50 社内 LAN のパソコンデータセンタにある サーバ http://www.example.jp インターネットのウェブサイトを開くには？ ?

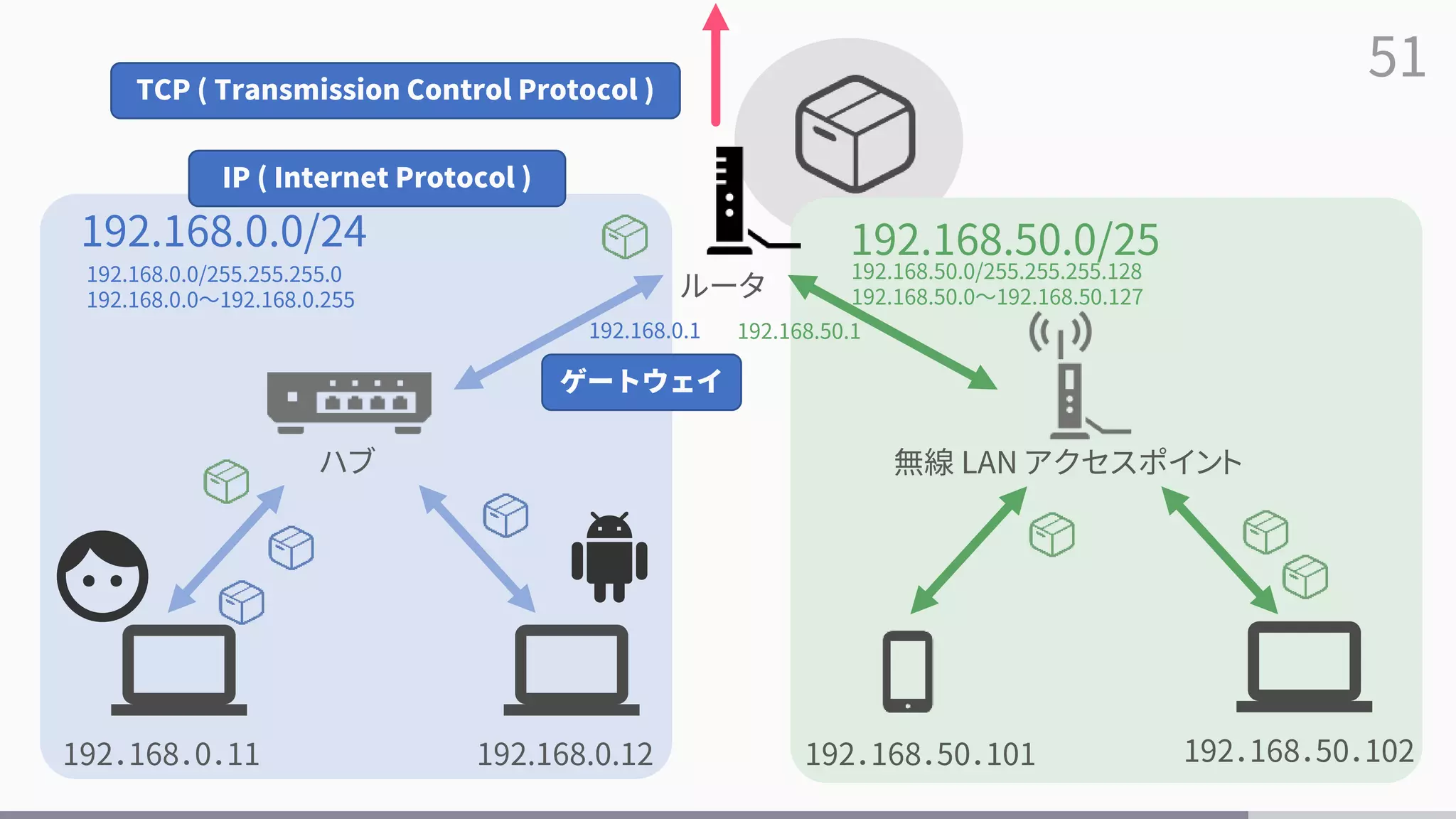

- 51. 51 ハブ 192．168．0．11 無線 LAN アクセスポイント 192.168.0.12192．168．50．102 192．168．50．101 ルータ 192.168.0.0/24 192.168.50.0/25 192.168.0.0/255.255.255.0 192.168.0.0～192.168.0.255 192.168.50.0/255.255.255.128 192.168.50.0～192.168.50.127 192.168.0.1 192.168.50.1 ゲートウェイ TCP ( Transmission Control Protocol ) IP ( Internet Protocol )

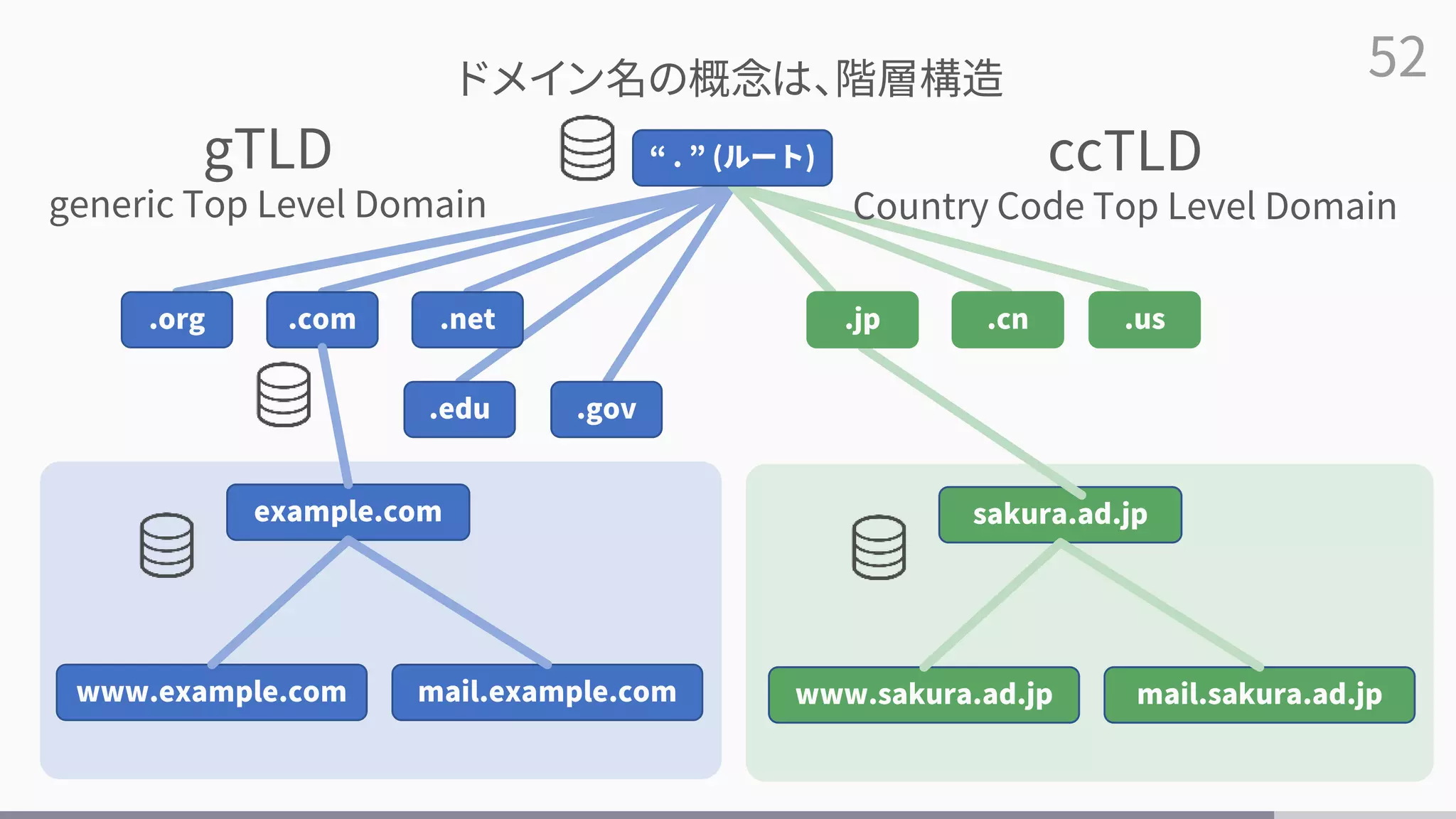

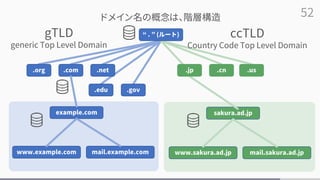

- 52. 52 ドメイン名の概念は、階層構造 .org .com .net .edu.gov example.com www.example.com mail.example.com “ . ” (ルート) .cn .us sakura.ad.jp www.sakura.ad.jp mail.sakura.ad.jp .jp gTLD generic Top Level Domain ccTLD Country Code Top Level Domain

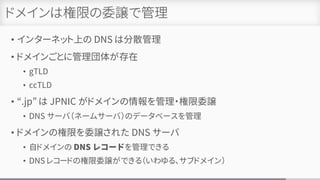

- 53. ドメインは権限の委譲で管理 • インターネット上の DNSは分散管理 • ドメインごとに管理団体が存在 • gTLD • ccTLD • “.jp” は JPNIC がドメインの情報を管理・権限委譲 • DNS サーバ（ネームサーバ）のデータベースを管理 • ドメインの権限を委譲された DNS サーバ • 自ドメインの DNS レコードを管理できる • DNS レコードの権限委譲ができる（いわゆる、サブドメイン）

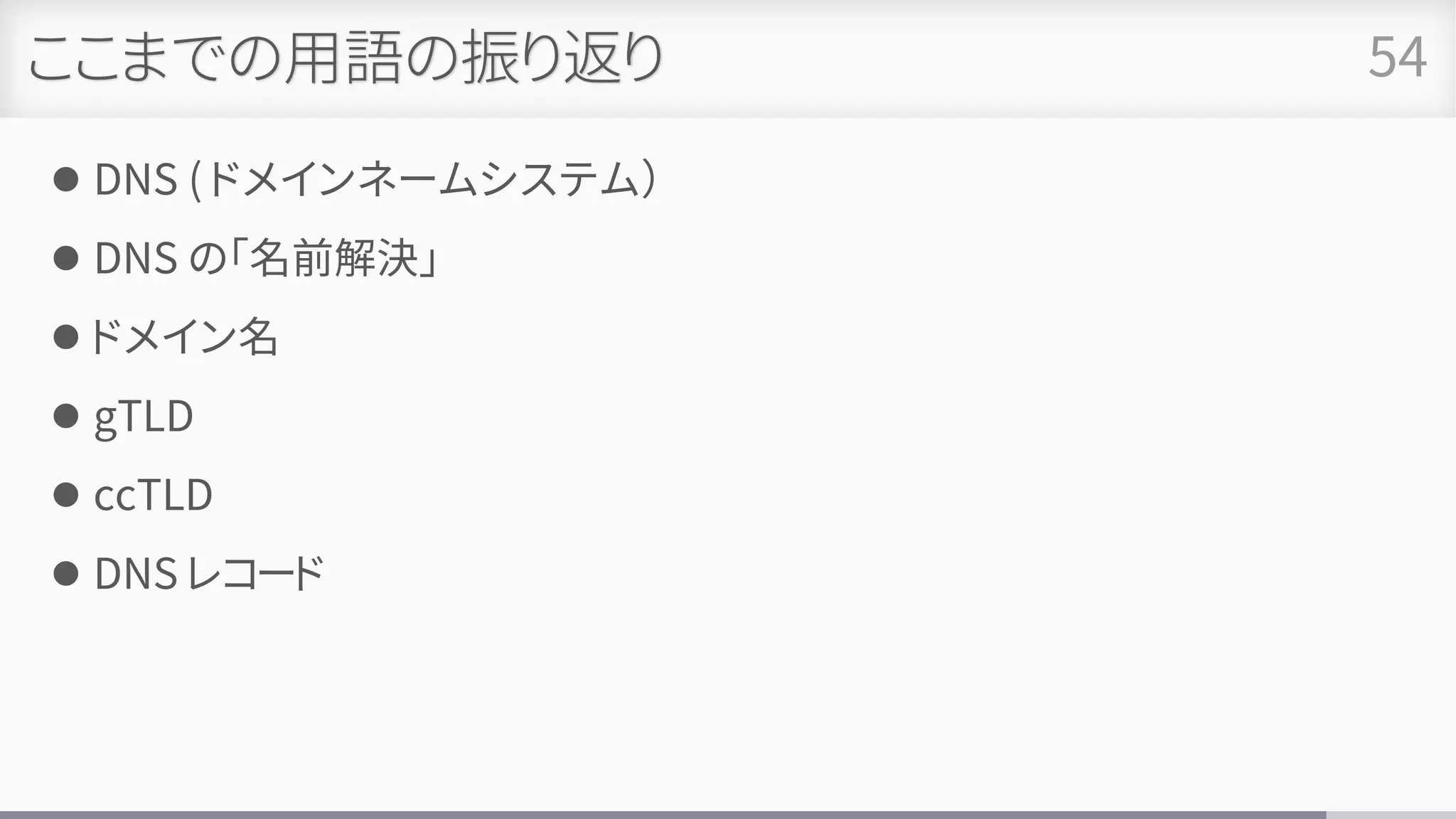

- 54. ここまでの用語の振り返り ⚫ DNS (ドメインネームシステム） ⚫ DNS の「名前解決」 ⚫ ドメイン名 ⚫ gTLD ⚫ ccTLD ⚫ DNS レコード 54
- 55.

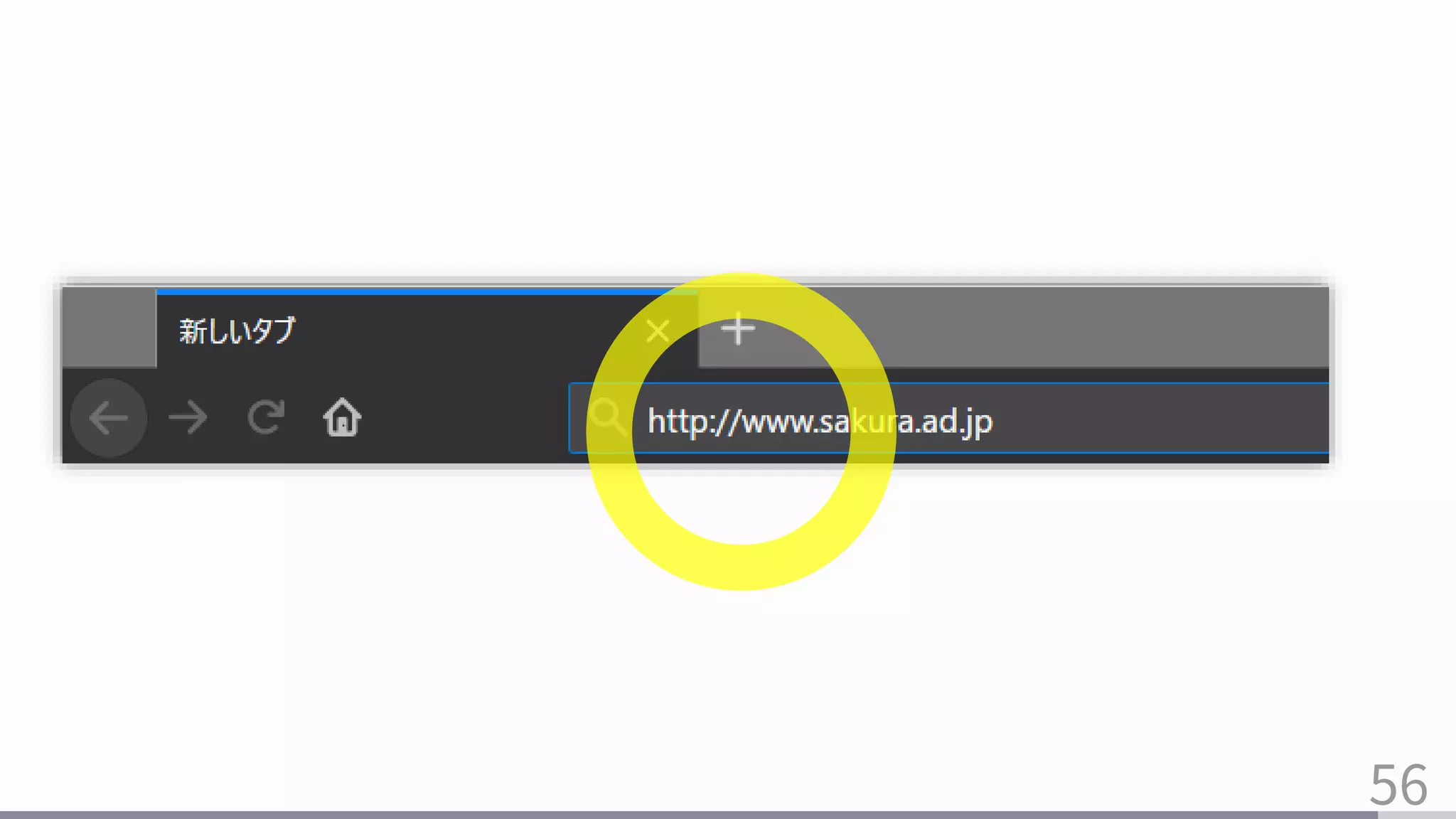

- 56.

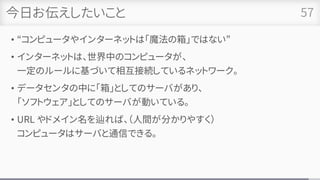

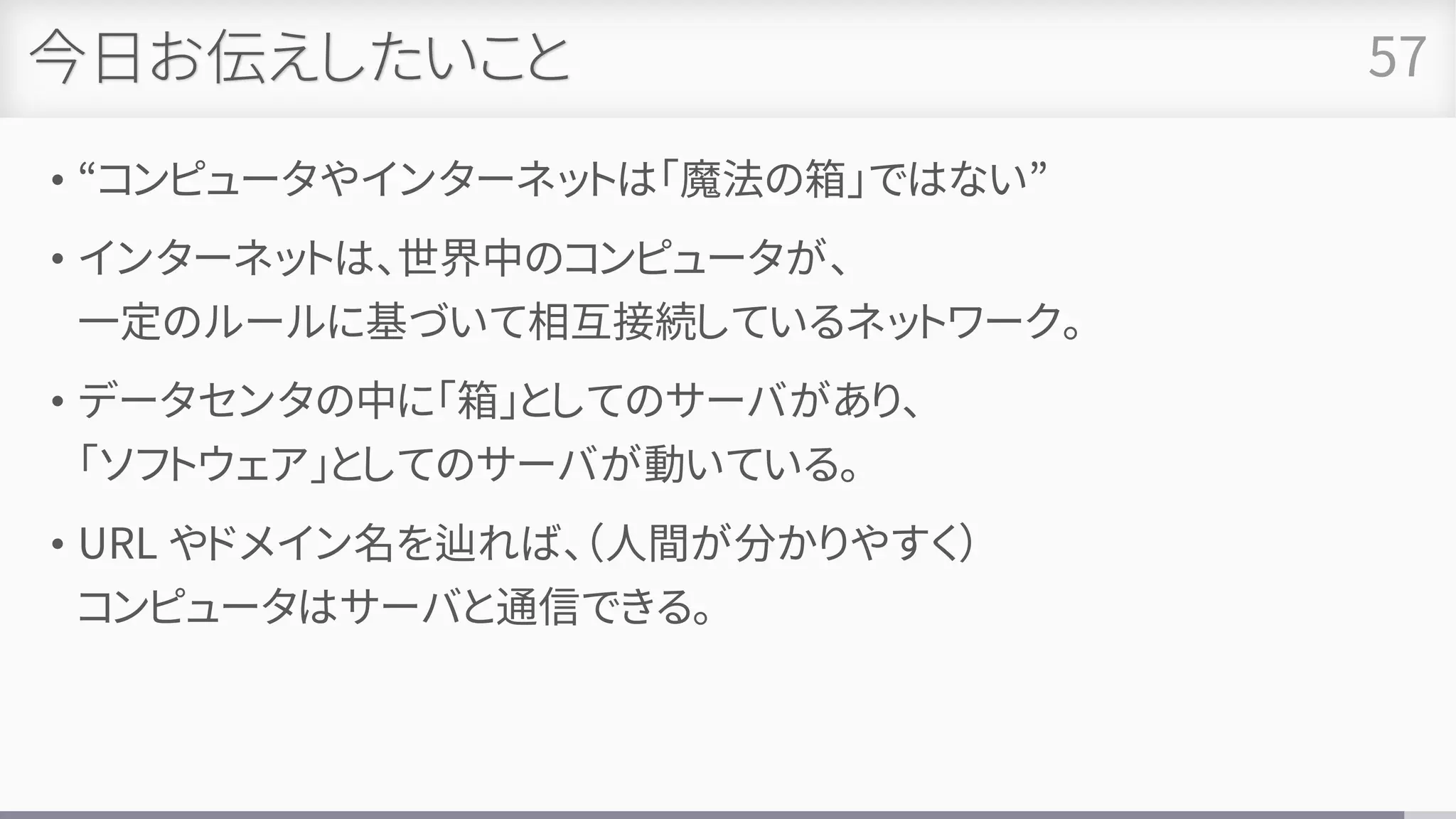

- 57. 今日お伝えしたいこと • “コンピュータやインターネットは「魔法の箱」ではない” • インターネットは、世界中のコンピュータが、 一定のルールに基づいて相互接続しているネットワーク。 •データセンタの中に「箱」としてのサーバがあり、 「ソフトウェア」としてのサーバが動いている。 • URL やドメイン名を辿れば、（人間が分かりやすく） コンピュータはサーバと通信できる。 57
