Apache Spark on Kubernetes入門
2021年9月18日
株式会社NTTデータ技術革新統括本部技術開発本部先進コンピューティング技術センタ
2. © 2021 NTT DATA Corporation 2

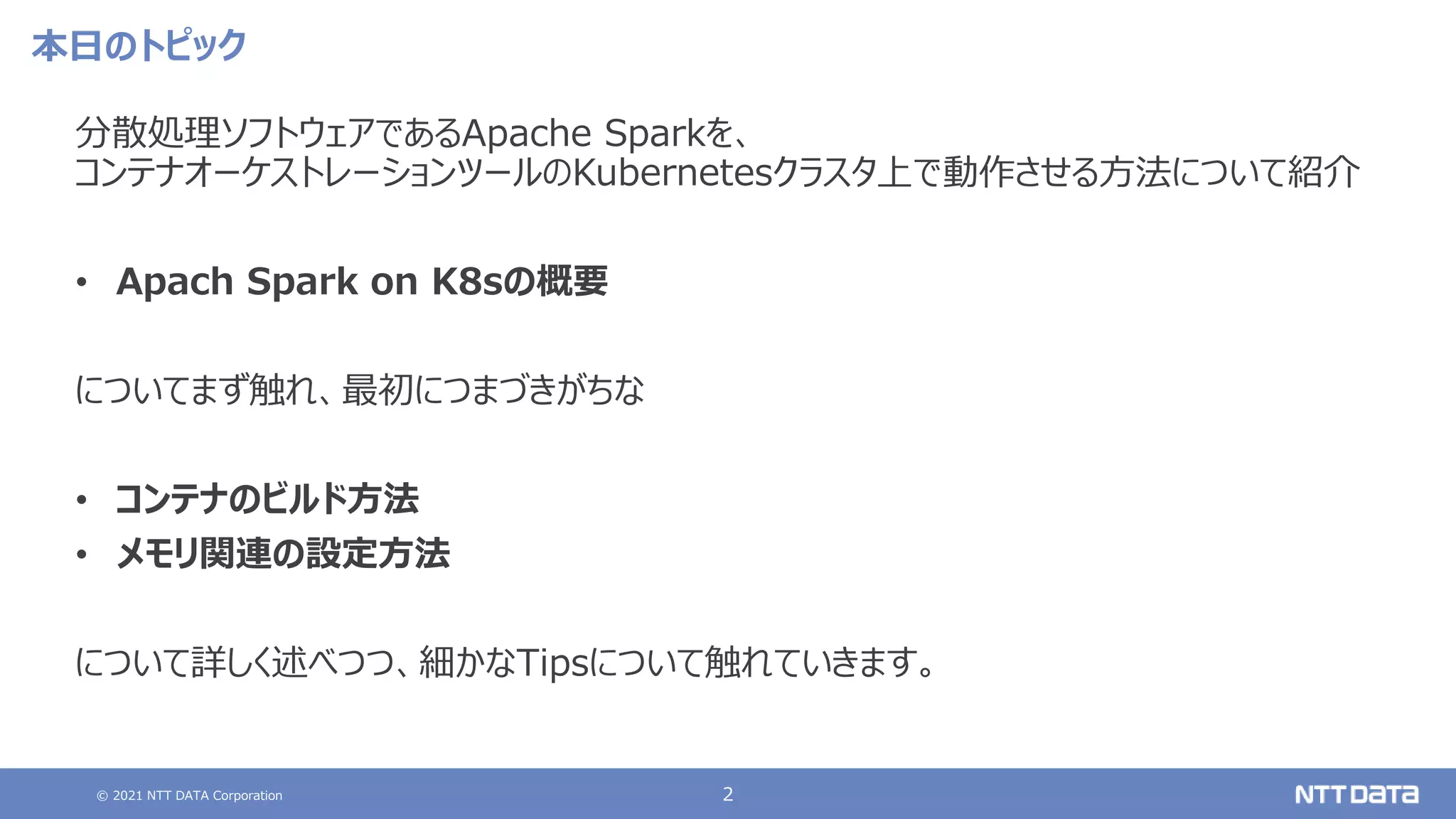

本日のトピック
分散処理ソフトウェアであるApache Sparkを、
コンテナオーケストレーションツールのKubernetesクラスタ上で動作させる方法について紹介
• Apach Spark on K8sの概要
についてまず触れ、最初につまづきがちな
• コンテナのビルド方法
• メモリ関連の設定方法
について詳しく述べつつ、細かなTipsについて触れていきます。
3. © 2021 NTT DATA Corporation 3

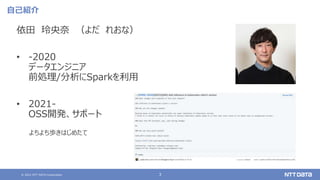

自己紹介
依田 玲央奈 (よだ れおな)
• -2020
データエンジニア
前処理/分析にSparkを利用
• 2021-
OSS開発、サポート
よちよち歩きはじめたて
4. © 2021 NTT DATA Corporation 4
所属チームについて
様々なOSSのコミッタが在籍
Apache Airflow
Apache Bigtop
Apache Hadoop
Apache Spark
OpenJDK
PostgreSQL
…
https://www.nttdata.com/jp/ja/news/information/2021/083000/
プランクトン依田は日々おびえながら過ごしてます
5. © 2021 NTT DATA Corporation 5

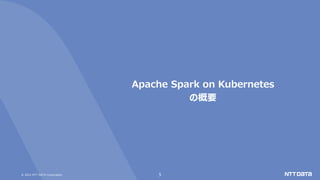

Apache Spark on Kubernetes
の概要
6. © 2021 NTT DATA Corporation 6
Kubernetes (K8s)
多数のコンテナから構成されるアプリケーションの実行を、
様々な機能を用いて支援・管理するツール
コンテナ利用の拡大とともに様々なシステムで利用されるように
コンテナ化された
アプリケーション
ユーザー
Kubernetesクラスタ

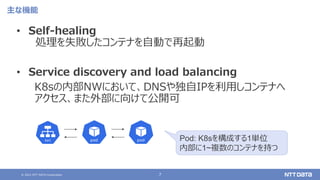

7. © 2021 NTT DATA Corporation 7
主な機能
• Self-healing
処理を失敗したコンテナを自動で再起動
• Service discovery and load balancing
K8sの内部NWにおいて、DNSや独自IPを利用しコンテナへ
アクセス、また外部に向けて公開可
Pod: K8sを構成する1単位
内部に1~複数のコンテナを持つ
8. © 2021 NTT DATA Corporation 8
主な機能
• Automatic bin packing
各コンテナがどの程度のCPU/メモリを利用するかを宣言、
K8sはノードへの配置を調整
Node: ホストマシンの呼称
9. © 2021 NTT DATA Corporation 9

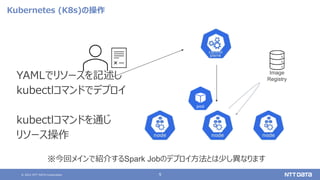

YAMLでリソースを記述し
kubectlコマンドでデプロイ
kubectlコマンドを通じ
リソース操作
Kubernetes (K8s)の操作
※今回メインで紹介するSpark Jobのデプロイ方法とは少し異なります
Registry
10. © 2021 NTT DATA Corporation 10

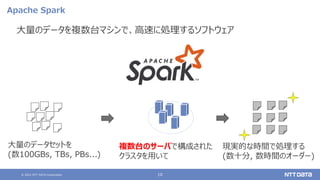

Apache Spark
大量のデータを複数台マシンで、高速に処理するソフトウェア
大量のデータセットを
(数100GBs, TBs, PBs...)
複数台のサーバで構成された
クラスタを用いて
現実的な時間で処理する
(数十分, 数時間のオーダー)
11. © 2021 NTT DATA Corporation 11
Sparkの構成要素
• ユーザーが記述したジョブをDriver(スケジューラ)がタスクへ分解
• Executorがそれぞれのタスクを処理
Executor
ワーカノード
Executor
タスク タスク
・・・
ワーカノード
Driver
(スケジューラ)
複数のExecutor / スロットで、
ワーカノード単体でも並列処理
スロット スロット
Executorにタスクを割り当てる
クラスタ
12. © 2021 NTT DATA Corporation 12

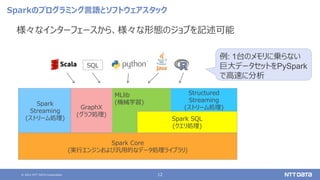

Sparkのプログラミング言語とソフトウェアスタック
様々なインターフェースから、様々な形態のジョブを記述可能
Spark Core
(実行エンジンおよび汎用的なデータ処理ライブラリ)
Spark
Streaming
(ストリーム処理)
Structured
Streaming
(ストリーム処理)
GraphX
(グラフ処理)
MLlib
(機械学習)
Spark SQL
(クエリ処理)
SQL
例: 1台のメモリに乗らない
巨大データセットをPySpark
で高速に分析
13. © 2021 NTT DATA Corporation 13

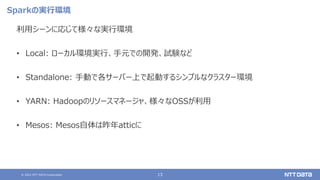

Sparkの実行環境
利用シーンに応じて様々な実行環境
• Local: ローカル環境実行、手元での開発、試験など
• Standalone: 手動で各サーバー上で起動するシンプルなクラスター環境
• YARN: Hadoopのリソースマネージャ、様々なOSSが利用
• Mesos: Mesos自体は昨年atticに
14. © 2021 NTT DATA Corporation 14

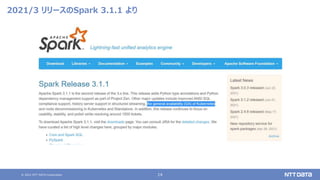

2021/3 リリースのSpark 3.1.1 より

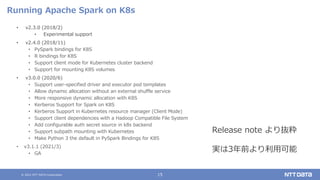

15. © 2021 NTT DATA Corporation 15
Running Apache Spark on K8s
• v2.3.0 (2018/2)
• Experimental support
• v2.4.0 (2018/11)
• PySpark bindings for K8S
• R bindings for K8S
• Support client mode for Kubernetes cluster backend
• Support for mounting K8S volumes
• v3.0.0 (2020/6)
• Support user-specified driver and executor pod templates
• Allow dynamic allocation without an external shuffle service
• More responsive dynamic allocation with K8S
• Kerberos Support for Spark on K8S
• Kerberos Support in Kubernetes resource manager (Client Mode)
• Support client dependencies with a Hadoop Compatible File System
• Add configurable auth secret source in k8s backend
• Support subpath mounting with Kubernetes
• Make Python 3 the default in PySpark Bindings for K8S
• v3.1.1 (2021/3)
• GA
Release note より抜粋
実は3年前より利用可能
16. © 2021 NTT DATA Corporation 16

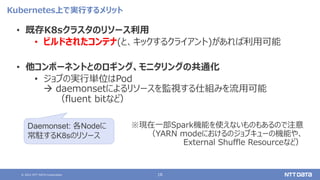

Kubernetes上で実行するメリット
• 既存K8sクラスタのリソース利用
• ビルドされたコンテナ(と、キックするクライアント)があれば利用可能
• 他コンポーネントとのロギング、モニタリングの共通化
• ジョブの実行単位はPod
daemonsetによるリソースを監視する仕組みを流用可能
(fluent bitなど)
※現在一部Spark機能を使えないものもあるので注意
(YARN modeにおけるのジョブキューの機能や、
External Shuffle Resourceなど)
Daemonset: 各Nodeに
常駐するK8sのリソース
17. © 2021 NTT DATA Corporation 17

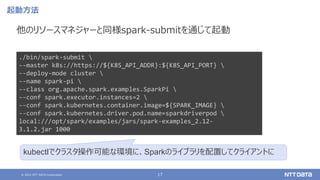

起動方法
他のリソースマネジャーと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-
3.1.2.jar 1000
kubectlでクラスタ操作可能な環境に、Sparkのライブラリを配置してクライアントに
18. © 2021 NTT DATA Corporation 18
起動方法
他のリソースマネジャーと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-3.1.2.jar 1000
Prefixをk8sに
19. © 2021 NTT DATA Corporation 19

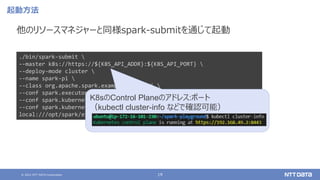

起動方法
他のリソースマネジャーと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-3.1.2.jar 1000
K8sのControl Planeのアドレス:ポート
(kubectl cluster-info などで確認可能)
20. © 2021 NTT DATA Corporation 20

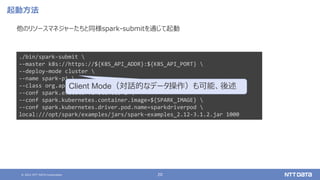

起動方法
他のリソースマネジャーたちと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-3.1.2.jar 1000
Client Mode(対話的なデータ操作)も可能、後述
21. © 2021 NTT DATA Corporation 21

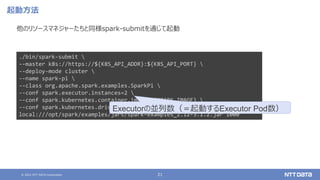

起動方法
他のリソースマネジャーたちと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-3.1.2.jar 1000
Executorの並列数(=起動するExecutor Pod数)
22. © 2021 NTT DATA Corporation 22

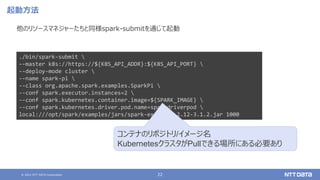

起動方法
他のリソースマネジャーたちと同様spark-submitを通じて起動
./bin/spark-submit
--master k8s://https://${K8S_API_ADDR}:${K8S_API_PORT}
--deploy-mode cluster
--name spark-pi
--class org.apache.spark.examples.SparkPi
--conf spark.executor.instances=2
--conf spark.kubernetes.container.image=${SPARK_IMAGE}
--conf spark.kubernetes.driver.pod.name=sparkdriverpod
local:///opt/spark/examples/jars/spark-examples_2.12-3.1.2.jar 1000
コンテナのリポジトリ/イメージ名
KubernetesクラスタがPullできる場所にある必要あり
23. © 2021 NTT DATA Corporation 23

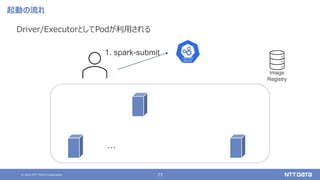

起動の流れ
Driver/ExecutorとしてPodが利用される
・・・
Registry
1. spark-submit
24. © 2021 NTT DATA Corporation 24

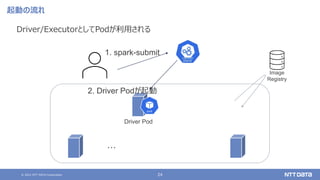

起動の流れ
Driver/ExecutorとしてPodが利用される
・・・
Driver Pod
Registry
1. spark-submit
2. Driver Podが起動
25. © 2021 NTT DATA Corporation 25
起動の流れ
Driver/ExecutorとしてPodが利用される
・・・
Driver Pod
Registry
1. spark-submit
2. Driver Podが起動 3. Executor Pod
起動依頼

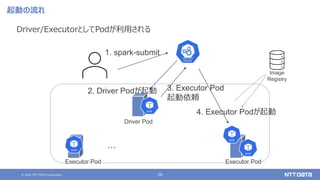

26. © 2021 NTT DATA Corporation 26
起動の流れ
Driver/ExecutorとしてPodが利用される
Executor Pod
・・・
Executor Pod
Driver Pod
Registry
1. spark-submit
2. Driver Podが起動 3. Executor Pod
起動依頼
4. Executor Podが起動
27. © 2021 NTT DATA Corporation 27

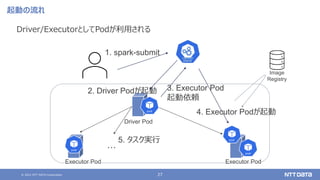

起動の流れ
Driver/ExecutorとしてPodが利用される
Executor Pod
・・・
Executor Pod
Driver Pod
Registry
1. spark-submit
2. Driver Podが起動 3. Executor Pod
起動依頼
4. Executor Podが起動
5. タスク実行
28. © 2021 NTT DATA Corporation 28

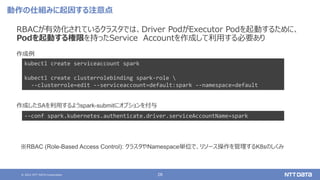

動作の仕組みに起因する注意点
RBACが有効化されているクラスタでは、Driver PodがExecutor Podを起動するために、
Podを起動する権限を持ったService Accountを作成して利用する必要あり
kubectl create serviceaccount spark
kubectl create clusterrolebinding spark-role
--clusterrole=edit --serviceaccount=default:spark --namespace=default
作成例
作成したSAを利用するようspark-submitにオプションを付与
--conf spark.kubernetes.authenticate.driver.serviceAccountName=spark
※RBAC (Role-Based Access Control): クラスタやNamespace単位で、リソース操作を管理するK8sのしくみ

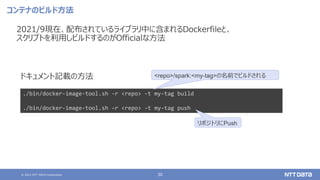

30. © 2021 NTT DATA Corporation 30
コンテナのビルド方法
2021/9現在、配布されているライブラリ中に含まれるDockerfileと、
スクリプトを利用しビルドするのがOfficialな方法
./bin/docker-image-tool.sh -r <repo> -t my-tag build
./bin/docker-image-tool.sh -r <repo> -t my-tag push
<repo>/spark:<my-tag>の名前でビルドされる
ドキュメント記載の方法
リポジトリにPush
31. © 2021 NTT DATA Corporation 31

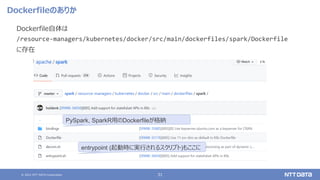

Dockerfileのありか
Dockerfile自体は
/resource-managers/kubernetes/docker/src/main/dockerfiles/spark/Dockerfile
に存在
entrypoint (起動時に実行されるスクリプト)もここに
PySpark, SparkR用のDockerfileが格納
32. © 2021 NTT DATA Corporation 32

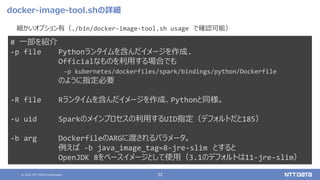

docker-image-tool.shの詳細
細かいオプション有(./bin/docker-image-tool.sh usage で確認可能)
# 一部を紹介
-p file Pythonランタイムを含んだイメージを作成.
Officialなものを利用する場合でも
-p kubernetes/dockerfiles/spark/bindings/python/Dockerfile
のように指定必要
-R file Rランタイムを含んだイメージを作成、Pythonと同様。
-u uid Sparkのメインプロセスの利用するUID指定(デフォルトだと185)
-b arg DockerfileのARGに渡されるパラメータ。
例えば -b java_image_tag=8-jre-slim とすると
OpenJDK 8をベースイメージとして使用(3.1のデフォルトは11-jre-slim)
33. © 2021 NTT DATA Corporation 33

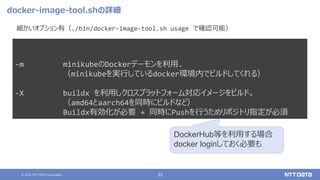

docker-image-tool.shの詳細
細かいオプション有(./bin/docker-image-tool.sh usage で確認可能)
-m minikubeのDockerデーモンを利用.
(minikubeを実行しているdocker環境内でビルドしてくれる)
-X buildx を利用しクロスプラットフォーム対応イメージをビルド。
(amd64とaarch64を同時にビルドなど)
Buildx有効化が必要 + 同時にPushを行うためリポジトリ指定が必須
DockerHub等を利用する場合
docker loginしておく必要も
35. © 2021 NTT DATA Corporation 35
リソース管理
DriverやExecutorに対するCPU/メモリ割り当て
./bin/spark-submit
...
--conf spark.executor.instances=2
--conf spark.executor.cores=2
--conf spark.executor.memory=4g
...
シンプルに指定する方法(Executor2つ、コア数2、メモリ4GB)
spark.{driver,executor}.{cores,memory} を通じ設定

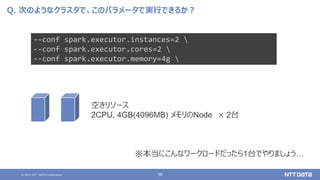

36. © 2021 NTT DATA Corporation 36
Q. 次のようなクラスタで、このパラメータで実行できるか?
--conf spark.executor.instances=2
--conf spark.executor.cores=2
--conf spark.executor.memory=4g
空きリソース
2CPU, 4GB(4096MB) メモリのNode × 2台
※本当にこんなワークロードだったら1台でやりましょう…
37. © 2021 NTT DATA Corporation 37

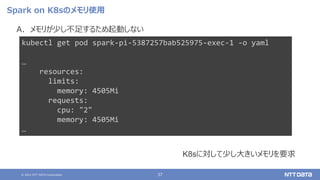

Spark on K8sのメモリ使用
A. メモリが少し不足するため起動しない

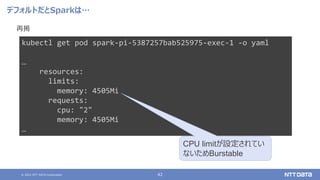

kubectl get pod spark-pi-5387257bab525975-exec-1 -o yaml
…
resources:
limits:
memory: 4505Mi
requests:
cpu: "2"
memory: 4505Mi
…
K8sに対して少し大きいメモリを要求
38. © 2021 NTT DATA Corporation 38

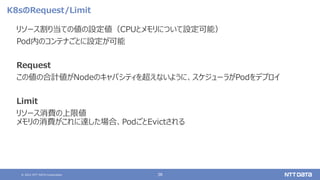

K8sのRequest/Limit
リソース割り当ての値の設定値(CPUとメモリについて設定可能)
Pod内のコンテナごとに設定が可能
Request
この値の合計値がNodeのキャパシティを超えないように、スケジューラがPodをデプロイ
Limit
リソース消費の上限値
メモリの消費がこれに達した場合、PodごとEvictされる
39. © 2021 NTT DATA Corporation 39

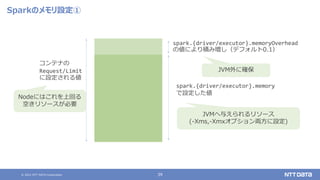

Sparkのメモリ設定①
spark.{driver/executor}.memoryOverhead
の値により積み増し(デフォルト0.1)
spark.{driver/executor}.memory
で設定した値
コンテナの
Request/Limit
に設定される値
Nodeにはこれを上回る
空きリソースが必要
JVMへ与えられるリソース
(-Xms,-Xmxオプション両方に設定)
JVM外に確保
40. © 2021 NTT DATA Corporation 40

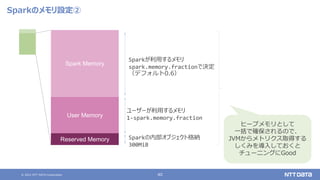

Sparkのメモリ設定②
Sparkが利用するメモリ
spark.memory.fractionで決定
(デフォルト0.6)
ユーザーが利用するメモリ
1-spark.memory.fraction
User Memory
Spark Memory
Reserved Memory Sparkの内部オブジェクト格納
300MiB
ヒープメモリとして
一括で確保されるので、
JVMからメトリクス取得する
しくみを導入しておくと
チューニングにGood
41. © 2021 NTT DATA Corporation 41

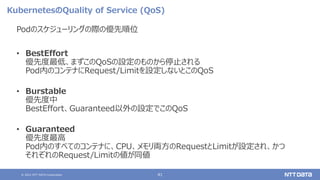

KubernetesのQuality of Service (QoS)
Podのスケジューリングの際の優先順位
• BestEffort
優先度最低、まずこのQoSの設定のものから停止される
Pod内のコンテナにRequest/Limitを設定しないとこのQoS
• Burstable
優先度中
BestEffort、Guaranteed以外の設定でこのQoS
• Guaranteed
優先度最高
Pod内のすべてのコンテナに、CPU、メモリ両方のRequestとLimitが設定され、かつ
それぞれのRequest/Limitの値が同値
42. © 2021 NTT DATA Corporation 42
デフォルトだとSparkは…
再掲
kubectl get pod spark-pi-5387257bab525975-exec-1 -o yaml
…
resources:
limits:
memory: 4505Mi
requests:
cpu: "2"
memory: 4505Mi
…
CPU limitが設定されてい
ないためBurstable
43. © 2021 NTT DATA Corporation 43

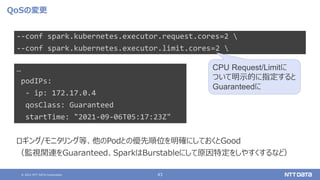

QoSの変更
--conf spark.kubernetes.executor.request.cores=2
--conf spark.kubernetes.executor.limit.cores=2
CPU Request/Limitに
ついて明示的に指定すると
Guaranteedに
ロギング/モニタリング等、他のPodとの優先順位を明確にしておくとGood
(監視関連をGuaranteed、SparkはBurstableにして原因特定をしやすくするなど)
…
podIPs:
- ip: 172.17.0.4
qosClass: Guaranteed
startTime: "2021-09-06T05:17:23Z"
44. © 2021 NTT DATA Corporation 44

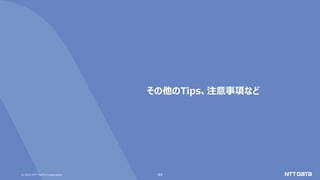

その他のTips、注意事項など
45. © 2021 NTT DATA Corporation 45

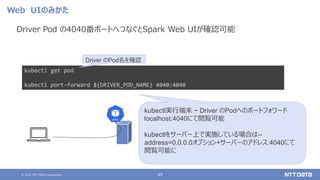

Web UIのみかた
Driver Pod の4040番ポートへつなぐとSpark Web UIが確認可能
kubectl get pod
kubectl port-forward ${DRIVER_POD_NAME} 4040:4040
Driver のPod名を確認
kubectl実行端末 ~ Driver のPodへのポートフォワード
localhost:4040にて閲覧可能
kubectlをサーバー上で実施している場合は--
address=0.0.0.0オプション+サーバーのアドレス:4040にて
閲覧可能に
46. © 2021 NTT DATA Corporation 46
ジョブの終了時
• Executor Podは実行後消滅
• Driver PodはCompletedの状態に
• logの確認は可能
• port forwardは不可
詳細のトレースにはロギング/モニタリングの環境を設定しておく必要あり
47. © 2021 NTT DATA Corporation 47

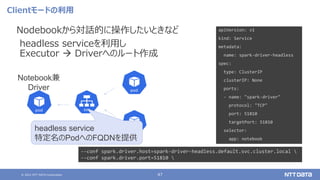

Clientモードの利用
Nodebookから対話的に操作したいときなど
headless serviceを利用し
Executor Driverへのルート作成
Notebook兼
Driver
apiVersion: v1
kind: Service
metadata:
name: spark-driver-headless
spec:
type: ClusterIP
clusterIP: None
ports:
- name: "spark-driver"
protocol: "TCP"
port: 51810
targetPort: 51810
selector:
app: notebook
headless service
特定名のPodへのFQDNを提供
--conf spark.driver.host=spark-driver-headless.default.svc.cluster.local
--conf spark.driver.port=51810
48. © 2021 NTT DATA Corporation 48

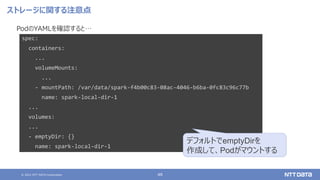

ストレージに関する注意点
PodのYAMLを確認すると…
spec:
containers:
...
volumeMounts:
...
- mountPath: /var/data/spark-f4b00c83-08ac-4046-b6ba-0fc83c96c77b
name: spark-local-dir-1
...
volumes:
...
- emptyDir: {}
name: spark-local-dir-1
デフォルトでemptyDirを
作成して、Podがマウントする
49. © 2021 NTT DATA Corporation 49

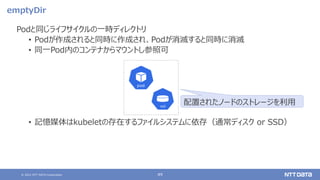

emptyDir
Podと同じライフサイクルの一時ディレクトリ
• Podが作成されると同時に作成され、Podが消滅すると同時に消滅
• 同一Pod内のコンテナからマウントし参照可
• 記憶媒体はkubeletの存在するファイルシステムに依存(通常ディスク or SSD)
配置されたノードのストレージを利用
50. © 2021 NTT DATA Corporation 50

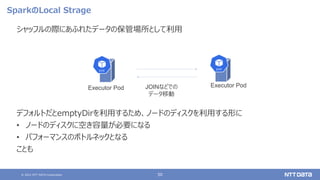

SparkのLocal Strage
シャッフルの際にあふれたデータの保管場所として利用
デフォルトだとemptyDirを利用するため、ノードのディスクを利用する形に
• ノードのディスクに空き容量が必要になる
• パフォーマンスのボトルネックとなる
ことも
Executor Pod
Executor Pod JOINなどでの
データ移動
51. © 2021 NTT DATA Corporation 51

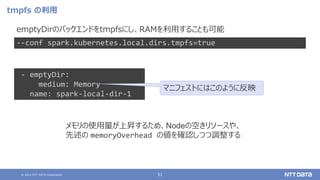

tmpfs の利用
emptyDirのバックエンドをtmpfsにし、RAMを利用することも可能
--conf spark.kubernetes.local.dirs.tmpfs=true
- emptyDir:
medium: Memory
name: spark-local-dir-1
マニフェストにはこのように反映
メモリの使用量が上昇するため、Nodeの空きリソースや、
先述の memoryOverhead の値を確認しつつ調整する
52. © 2021 NTT DATA Corporation 52
Spark on Kubernetes を利用した様々な広がり
K8s Operator
Custom Resource Definitionによるユーザー独自のリソース定義と、
それを管理するControllerを作成することで、よりK8sに沿ったアプリケーション
管理を可能にするしくみ)
Sparkについてもいくつか実装が公開
Google Cloud Platform
が公開しているものが有名
kubectl apply -f spark-pi.yaml
YAMLでのデプロイや、
アプリケーション監視によるより細かな制御など
53. © 2021 NTT DATA Corporation 53

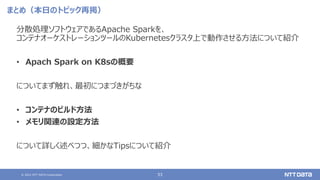

まとめ(本日のトピック再掲)
分散処理ソフトウェアであるApache Sparkを、
コンテナオーケストレーションツールのKubernetesクラスタ上で動作させる方法について紹介
• Apach Spark on K8sの概要
についてまず触れ、最初につまづきがちな
• コンテナのビルド方法
• メモリ関連の設定方法
について詳しく述べつつ、細かなTipsについて紹介
54. © 2021 NTT DATA Corporation 54

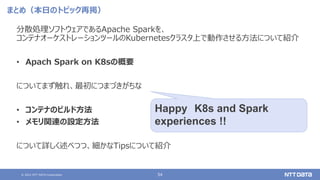

まとめ(本日のトピック再掲)
分散処理ソフトウェアであるApache Sparkを、
コンテナオーケストレーションツールのKubernetesクラスタ上で動作させる方法について紹介
• Apach Spark on K8sの概要
についてまず触れ、最初につまづきがちな
• コンテナのビルド方法
• メモリ関連の設定方法
について詳しく述べつつ、細かなTipsについて紹介
Happy K8s and Spark
experiences !!
55. © 2021 NTT DATA Corporation
本資料に記載されている会社名、商品名、又はサービス名は、各社の登録商標又は商標です。
