Margherita Spanedda, profile picture
Uploaded byMargherita Spanedda
PPTX, PDF3,394 views

Viaggio nella ceramica

Il documento tratta della ceramica, evidenziando la sua importanza storica e culturale, e descrive il processo di lavorazione dell'argilla, dalla raccolta dei materiali fino alla cottura e alla trasformazione in manufatti. Vengono analizzate le proprietà fisiche delle argille e le tecniche di lavorazione, come la plasticità e i metodi di essiccazione e cottura. Viene inoltre accennato all'evoluzione storica della ceramica e delle tecniche utilizzate dai ceramisti.

Embed presentation

Downloaded 33 times
1 / 112
2 / 112
3 / 112
4 / 112
5 / 112
6 / 112
7 / 112
8 / 112
9 / 112
10 / 112
11 / 112
12 / 112
13 / 112
14 / 112
15 / 112
16 / 112
17 / 112
18 / 112
19 / 112
20 / 112
21 / 112
22 / 112
23 / 112
24 / 112
25 / 112
26 / 112
27 / 112
28 / 112
29 / 112
30 / 112
31 / 112
32 / 112
33 / 112
34 / 112
35 / 112
36 / 112
37 / 112
38 / 112
39 / 112
40 / 112
41 / 112
42 / 112
43 / 112
44 / 112
45 / 112
46 / 112
47 / 112
48 / 112
49 / 112
50 / 112
51 / 112
52 / 112
53 / 112
54 / 112
55 / 112
56 / 112
57 / 112
58 / 112
59 / 112
60 / 112
61 / 112
62 / 112
63 / 112
64 / 112
65 / 112
66 / 112
67 / 112
68 / 112
69 / 112
70 / 112
71 / 112
72 / 112
73 / 112
74 / 112
75 / 112
76 / 112
77 / 112
78 / 112
79 / 112
80 / 112
81 / 112
82 / 112
83 / 112
84 / 112
85 / 112
86 / 112
87 / 112
88 / 112
89 / 112
90 / 112
91 / 112
92 / 112
93 / 112
94 / 112
95 / 112
96 / 112
97 / 112
98 / 112
99 / 112
100 / 112
101 / 112
102 / 112
103 / 112
104 / 112
105 / 112
106 / 112
107 / 112
108 / 112
109 / 112
110 / 112
111 / 112
112 / 112
2IAFM ITCG “A. ORIANI” Faenza 2I AFM ITGC "A. ORIANI" FAENZA

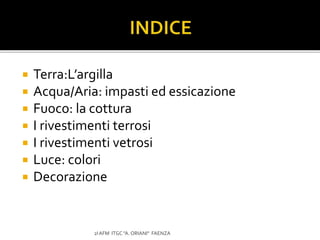

 Terra:L’argilla  Acqua/Aria: impasti ed essicazione  Fuoco: la cottura  I rivestimenti terrosi  I rivestimenti vetrosi  Luce: colori  Decorazione 2I AFM ITGC "A. ORIANI" FAENZA
2I AFM ITGC "A. ORIANI" FAENZA
 Il nostro viaggio inizia con uno sguardo 2I AFM ITGC "A. ORIANI" FAENZA Alessia Albonetti

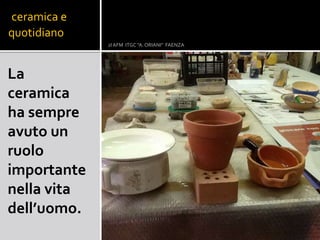

ceramica e quotidiano La ceramica ha sempre avuto un ruolo importante nella vita dell’uomo. 2I AFM ITGC "A. ORIANI" FAENZA

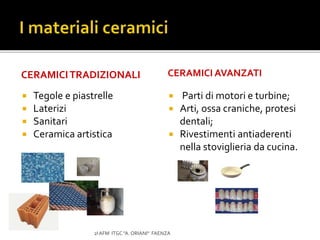

CERAMICITRADIZIONALI  Tegole e piastrelle  Laterizi  Sanitari  Ceramica artistica CERAMICI AVANZATI  Parti di motori e turbine;  Arti, ossa craniche, protesi dentali;  Rivestimenti antiaderenti nella stoviglieria da cucina. 2I AFM ITGC "A. ORIANI" FAENZA

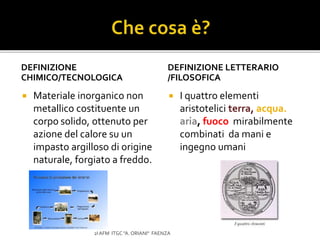

DEFINIZIONE CHIMICO/TECNOLOGICA  Materiale inorganico non metallico costituente un corpo solido, ottenuto per azione del calore su un impasto argilloso di origine naturale, forgiato a freddo. DEFINIZIONE LETTERARIO /FILOSOFICA  I quattro elementi aristotelici terra, acqua. aria, fuoco mirabilmente combinati da mani e ingegno umani 2I AFM ITGC "A. ORIANI" FAENZA
TERRA Trovare e conoscere la materia prima ARGILLA 2I AFM ITGC "A. ORIANI" FAENZA
2I AFM ITGC "A. ORIANI" FAENZA Martina Ferrini

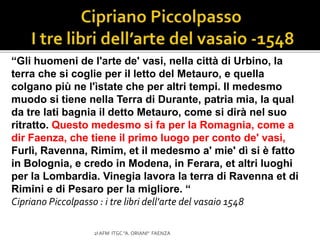

“Gli huomeni de l'arte de' vasi, nella città di Urbino, la terra che si coglie per il letto del Metauro, e quella colgano più ne l'ìstate che per altri tempi. Il medesmo muodo si tiene nella Terra di Durante, patria mia, la qual da tre lati bagnia il detto Metauro, come si dirà nel suo ritratto. Questo medesmo si fa per la Romagnia, come a dir Faenza, che tiene il primo luogo per conto de' vasi, Furlì, Ravenna, Rimim, et il medesmo a' mie' dì si è fatto in Bolognia, e credo in Modena, in Ferara, et altri luoghi per la Lombardia. Vinegia lavora la terra di Ravenna et di Rimini e di Pesaro per la migliore. “ Cipriano Piccolpasso : i tre libri dell'arte del vasaio 1548 2I AFM ITGC "A. ORIANI" FAENZA
2I AFM ITGC "A. ORIANI" FAENZA I calanchi

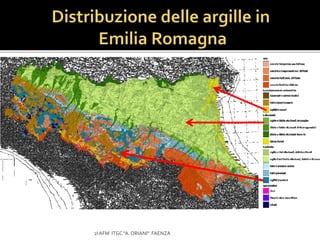

2I AFM ITGC "A. ORIANI" FAENZA

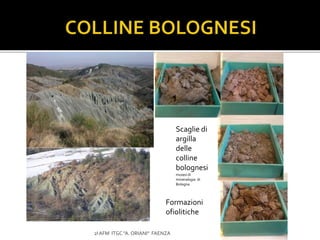

2I AFM ITGC "A. ORIANI" FAENZA Scaglie di argilla delle colline bolognesi museo di mineralogia di Bologna Formazioni ofiolitiche

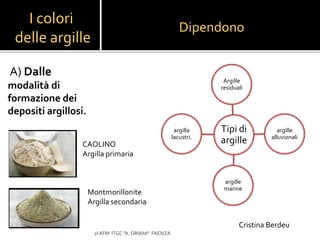

A) Dalle modalità di formazione dei depositi argillosi. 2I AFM ITGC "A. ORIANI" FAENZA Tipi di argille Argille residuali argille alluvionali argille marine argilla lacustri. CAOLINO Argilla primaria Montmorillonite Argilla secondaria Cristina Berdeu I colori delle argille Dipendono

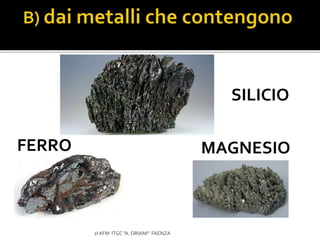

2I AFM ITGC "A. ORIANI" FAENZA FERRO MAGNESIO SILICIO

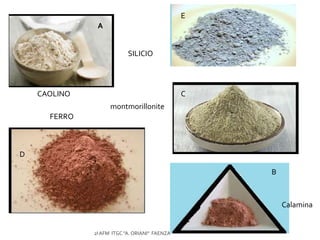

A E B D CCAOLINO FERRO Calamina montmorillonite SILICIO 2I AFM ITGC "A. ORIANI" FAENZA

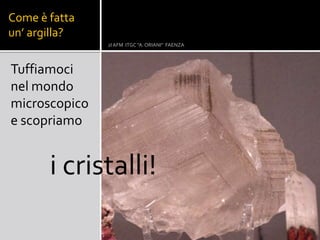

Come è fatta un’ argilla? 2I AFM ITGC "A. ORIANI" FAENZA Tuffiamoci nel mondo microscopico e scopriamo i cristalli!

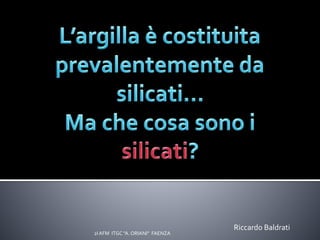

2I AFM ITGC "A. ORIANI" FAENZA Riccardo Baldrati

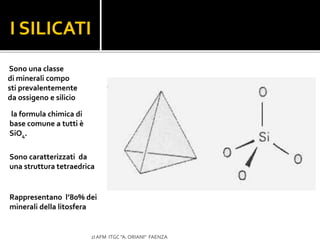

Sono caratterizzati da una struttura tetraedrica I SILICATI 2I AFM ITGC "A. ORIANI" FAENZA Sono una classe di minerali compo sti prevalentemente da ossigeno e silicio la formula chimica di base comune a tutti è SiO4. Rappresentano l’80% dei minerali della litosfera

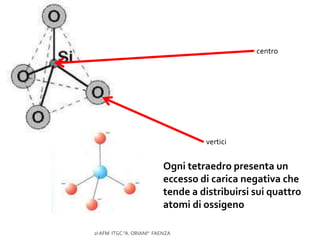

centro vertici Ogni tetraedro presenta un eccesso di carica negativa che tende a distribuirsi sui quattro atomi di ossigeno 2I AFM ITGC "A. ORIANI" FAENZA

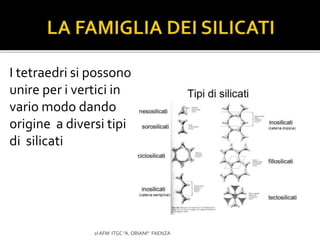

I tetraedri si possono unire per i vertici in vario modo dando origine a diversi tipi di silicati 2I AFM ITGC "A. ORIANI" FAENZA

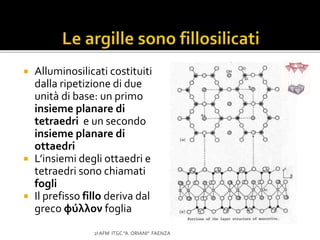

 Alluminosilicati costituiti dalla ripetizione di due unità di base: un primo insieme planare di tetraedri e un secondo insieme planare di ottaedri  L’insiemi degli ottaedri e tetraedri sono chiamati fogli  Il prefisso fillo deriva dal greco φύλλον foglia 2I AFM ITGC "A. ORIANI" FAENZA
2I AFM ITGC "A. ORIANI" FAENZA

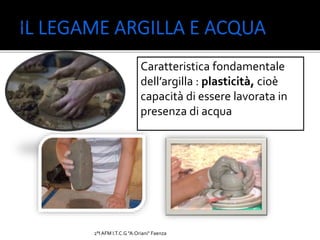

2°I AFM I.T.C.G "A.Oriani" Faenza Rambelli 2°AFM, I.T.C.G. “A. Oriani” Caratteristica fondamentale dell’argilla : plasticità, cioè capacità di essere lavorata in presenza di acqua

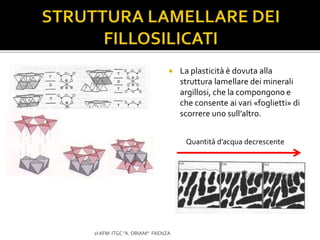

 La plasticità è dovuta alla struttura lamellare dei minerali argillosi, che la compongono e che consente ai vari «foglietti» di scorrere uno sull’altro. 2I AFM ITGC "A. ORIANI" FAENZA Quantità d’acqua decrescente
2°I AFM I.T.C.G "A.Oriani" Faenza Acqua Asssorbita Tra le particelle svolge il ruolo di lubrificante riducendo l’attrito . Acqua libera L’acqua che si muove liberamente come soluto Acqua di struttura L’acqua che è parte della struttura dell’argilla A seconda della quantità d’acqua aggiunta, l’argilla forma •delle sospensioni colloidali chiamate dai ceramisti barbottine • una massa plastica che può essere lavorata •Le barbottine possono anche usate come impermeabilizzanti

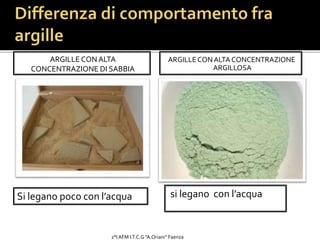

ARGILLE CON ALTA CONCENTRAZIONE DI SABBIA ARGILLECONALTA CONCENTRAZIONE ARGILLOSA Si legano poco con l’acqua si legano con l’acqua 2°I AFM I.T.C.G "A.Oriani" Faenza

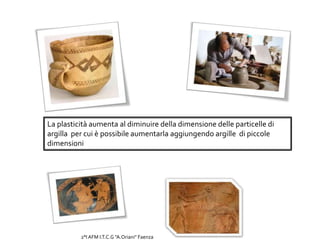

La plasticità aumenta al diminuire della dimensione delle particelle di argilla per cui è possibile aumentarla aggiungendo argille di piccole dimensioni 2°I AFM I.T.C.G "A.Oriani" Faenza

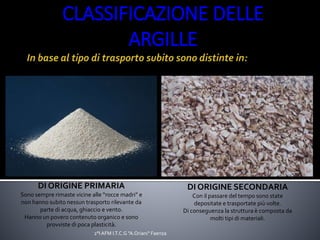

DI ORIGINE PRIMARIA Sono sempre rimaste vicine alle “rocce madri” e non hanno subito nessun trasporto rilevante da parte di acqua, ghiaccio e vento. Hanno un povero contenuto organico e sono provviste di poca plasticità. DI ORIGINE SECONDARIA Con il passare del tempo sono state depositate e trasportate più volte. Di conseguenza la struttura è composta da molti tipi di materiali. CLASSIFICAZIONE DELLE ARGILLE Spada 2°AFM, I.T.C.G. “A. Oriani” 2°I AFM I.T.C.G "A.Oriani" Faenza

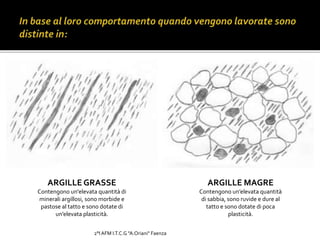

ARGILLE GRASSE Contengono un'elevata quantità di minerali argillosi, sono morbide e pastose al tatto e sono dotate di un’elevata plasticità. ARGILLE MAGRE Contengono un’elevata quantità di sabbia, sono ruvide e dure al tatto e sono dotate di poca plasticità. 2°I AFM I.T.C.G "A.Oriani" Faenza

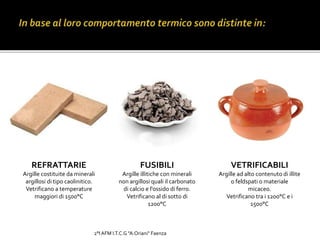

REFRATTARIE Argille costituite da minerali argillosi di tipo caolinitico. Vetrificano a temperature maggiori di 1500°C FUSIBILI Argille illitiche con minerali non argillosi quali il carbonato di calcio e l'ossido di ferro. Vetrificano al di sotto di 1200°C VETRIFICABILI Argille ad alto contenuto di illite o feldspati o materiale micaceo. Vetrificano tra i 1200°C e i 1500°C 2°I AFM I.T.C.G "A.Oriani" Faenza

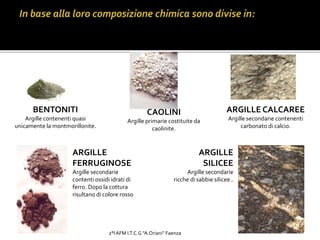

CAOLINI Argille primarie costituite da caolinite. ARGILLE FERRUGINOSE Argille secondarie contenti ossidi idrati di ferro. Dopo la cottura risultano di colore rosso ARGILLE CALCAREE Argille secondarie contenenti carbonato di calcio. ARGILLE SILICEE Argille secondarie ricche di sabbie silicee.. BENTONITI Argille contenenti quasi unicamente la montmorillonite. 2°I AFM I.T.C.G "A.Oriani" Faenza

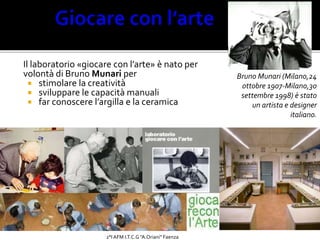

Il laboratorio «giocare con l’arte» è nato per volontà di Bruno Munari per  stimolare la creatività  sviluppare le capacità manuali  far conoscere l’argilla e la ceramica Bruno Munari (Milano,24 ottobre 1907-Milano,30 settembre 1998) è stato un artista e designer italiano. Bertelli 2°AFM, I.T.C.G. “A. Oriani” 2°I AFM I.T.C.G "A.Oriani" Faenza

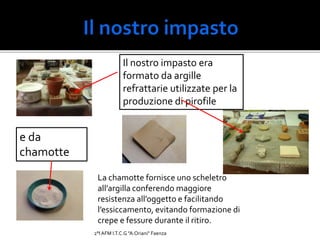

Il nostro impasto era formato da argille refrattarie utilizzate per la produzione di pirofile La chamotte fornisce uno scheletro all’argilla conferendo maggiore resistenza all’oggetto e facilitando l’essiccamento, evitando formazione di crepe e fessure durante il ritiro. e da chamotte 2°I AFM I.T.C.G "A.Oriani" Faenza

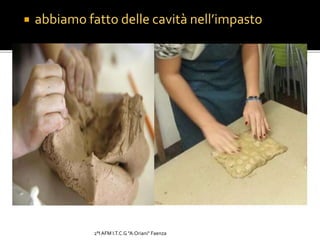

 abbiamo fatto delle cavità nell’impasto 2°I AFM I.T.C.G "A.Oriani" Faenza

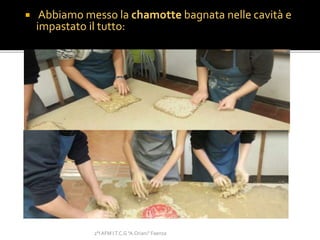

 Abbiamo messo la chamotte bagnata nelle cavità e impastato il tutto: 2°I AFM I.T.C.G "A.Oriani" Faenza
2°I AFM I.T.C.G "A.Oriani" Faenza I vasi vengono essiccati prima della cottura Formatura con tecnica a colombino

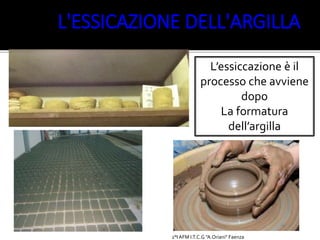

L’essiccazione è il processo che avviene dopo La formatura dell’argilla Palli 2°AFM, I.T.C.G. “A. Oriani” L'ESSICAZIONE DELL'ARGILLA 2°I AFM I.T.C.G "A.Oriani" Faenza

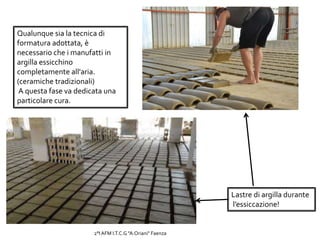

Qualunque sia la tecnica di formatura adottata, è necessario che i manufatti in argilla essicchino completamente all'aria. (ceramiche tradizionali) A questa fase va dedicata una particolare cura. Lastre di argilla durante l’essiccazione! 2°I AFM I.T.C.G "A.Oriani" Faenza

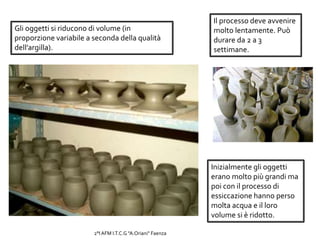

Gli oggetti si riducono di volume (in proporzione variabile a seconda della qualità dell’argilla). Inizialmente gli oggetti erano molto più grandi ma poi con il processo di essiccazione hanno perso molta acqua e il loro volume si è ridotto. Il processo deve avvenire molto lentamente. Può durare da 2 a 3 settimane. 2°I AFM I.T.C.G "A.Oriani" Faenza

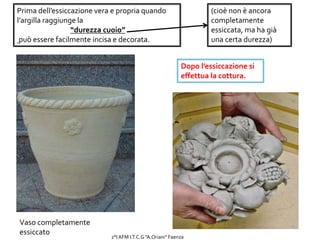

Prima dell’essiccazione vera e propria quando l’argilla raggiunge la “durezza cuoio” può essere facilmente incisa e decorata. (cioè non è ancora completamente essiccata, ma ha già una certa durezza) Vaso completamente essiccato Dopo l’essiccazione si effettua la cottura. 2°I AFM I.T.C.G "A.Oriani" Faenza
2I AFM ITGC "A. ORIANI" FAENZA

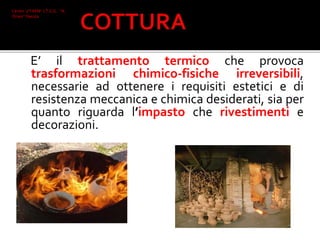

E’ il trattamento termico che provoca trasformazioni chimico-fisiche irreversibili, necessarie ad ottenere i requisiti estetici e di resistenza meccanica e chimica desiderati, sia per quanto riguarda l’impasto che rivestimenti e decorazioni. Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza

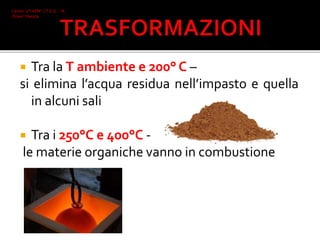

 Tra la T ambiente e 200° C – si elimina l’acqua residua nell’impasto e quella in alcuni sali  Tra i 250°C e 400°C - le materie organiche vanno in combustione Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza

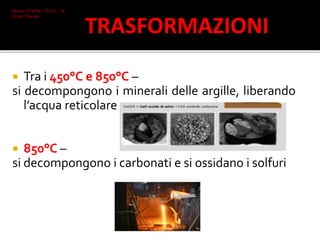

 Tra i 450°C e 850°C – si decompongono i minerali delle argille, liberando l’acqua reticolare  850°C – si decompongono i carbonati e si ossidano i solfuri Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI

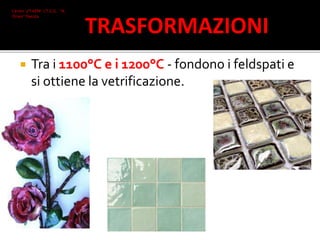

 Tra i 1100°C e i 1200°C - fondono i feldspati e si ottiene la vetrificazione. Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI

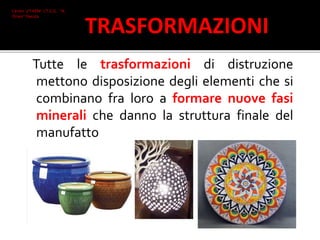

Tutte le trasformazioni di distruzione mettono disposizione degli elementi che si combinano fra loro a formare nuove fasi minerali che danno la struttura finale del manufatto Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI

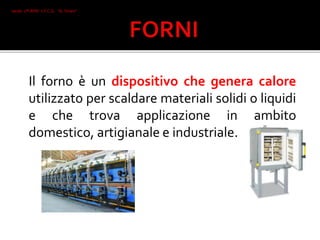

Il forno è un dispositivo che genera calore utilizzato per scaldare materiali solidi o liquidi e che trova applicazione in ambito domestico, artigianale e industriale. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

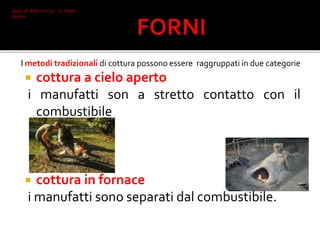

I metodi tradizionali di cottura possono essere raggruppati in due categorie  cottura a cielo aperto i manufatti son a stretto contatto con il combustibile  cottura in fornace i manufatti sono separati dal combustibile. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

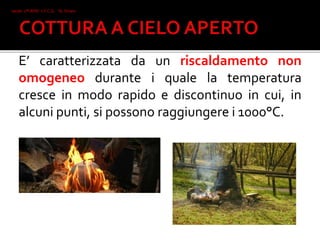

E’ caratterizzata da un riscaldamento non omogeneo durante i quale la temperatura cresce in modo rapido e discontinuo in cui, in alcuni punti, si possono raggiungere i 1000°C. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

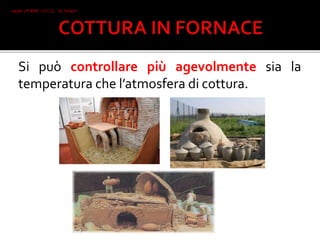

Si può controllare più agevolmente sia la temperatura che l’atmosfera di cottura. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

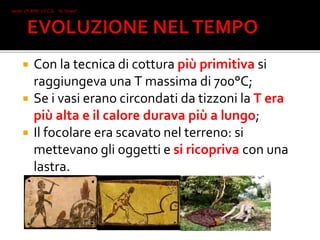

 Con la tecnica di cottura più primitiva si raggiungeva una T massima di 700°C;  Se i vasi erano circondati da tizzoni la T era più alta e il calore durava più a lungo;  Il focolare era scavato nel terreno: si mettevano gli oggetti e si ricopriva con una lastra. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

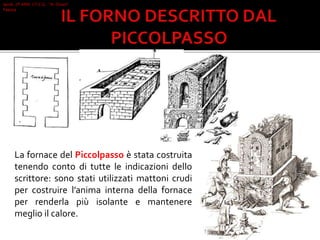

La fornace del Piccolpasso è stata costruita tenendo conto di tutte le indicazioni dello scrittore: sono stati utilizzati mattoni crudi per costruire l’anima interna della fornace per renderla più isolante e mantenere meglio il calore. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza

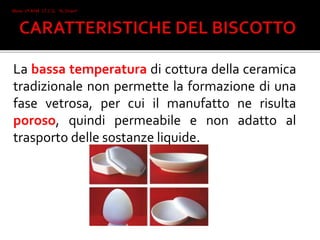

La bassa temperatura di cottura della ceramica tradizionale non permette la formazione di una fase vetrosa, per cui il manufatto ne risulta poroso, quindi permeabile e non adatto al trasporto delle sostanze liquide. Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza

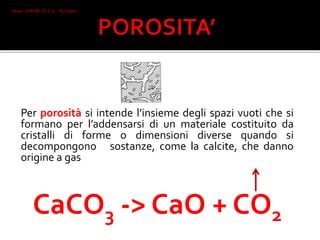

Per porosità si intende l’insieme degli spazi vuoti che si formano per l’addensarsi di un materiale costituito da cristalli di forme o dimensioni diverse quando si decompongono sostanze, come la calcite, che danno origine a gas CaCO3 -> CaO + CO2 Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza

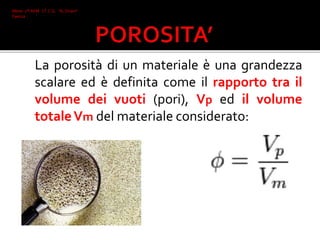

La porosità di un materiale è una grandezza scalare ed è definita come il rapporto tra il volume dei vuoti (pori), Vp ed il volume totaleVm del materiale considerato: Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
Materiale Percentuale % Terrecotte e Laterizi 20-25 Faenza e terraglia tenera 18-25 Terraglia forte 12-15 Gres < 3 Porcellana < 0,5 Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza

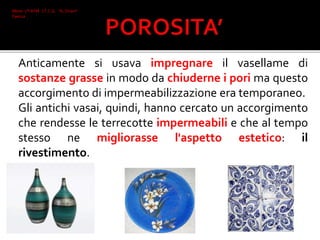

Anticamente si usava impregnare il vasellame di sostanze grasse in modo da chiuderne i pori ma questo accorgimento di impermeabilizzazione era temporaneo. Gli antichi vasai, quindi, hanno cercato un accorgimento che rendesse le terrecotte impermeabili e che al tempo stesso ne migliorasse l'aspetto estetico: il rivestimento. Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
2I AFM ITGC "A. ORIANI" FAENZA

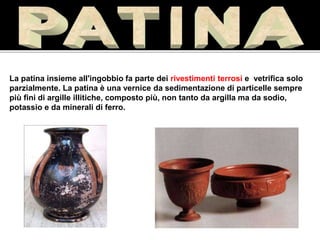

La patina insieme all'ingobbio fa parte dei rivestimenti terrosi e vetrifica solo parzialmente. La patina è una vernice da sedimentazione di particelle sempre più fini di argille illitiche, composto più, non tanto da argilla ma da sodio, potassio e da minerali di ferro. I.T.C.G. A.Oriani, Simone Guidi, 2^I

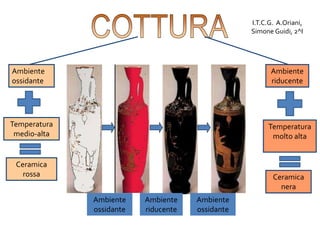

Ambiente ossidante Temperatura medio-alta Ceramica rossa Ambiente riducente Temperatura molto alta Ceramica nera Ambiente ossidante Ambiente riducente Ambiente ossidante I.T.C.G. A.Oriani, Simone Guidi, 2^I

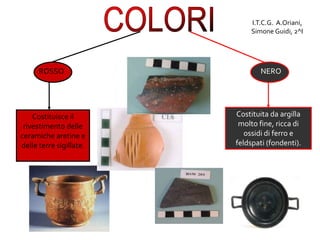

ROSSO Costituisce il rivestimento delle ceramiche aretine e delle terre sigillate. NERO Costituita da argilla molto fine, ricca di ossidi di ferro e feldspati (fondenti). I.T.C.G. A.Oriani, Simone Guidi, 2^I

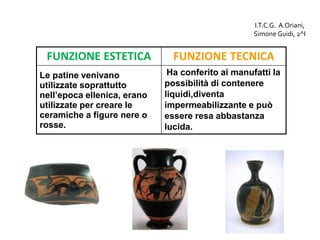

FUNZIONE ESTETICA FUNZIONE TECNICA Le patine venivano utilizzate soprattutto nell’epoca ellenica, erano utilizzate per creare le ceramiche a figure nere o rosse. Ha conferito ai manufatti la possibilità di contenere liquidi,diventa impermeabilizzante e può essere resa abbastanza lucida. I.T.C.G. A.Oriani, Simone Guidi, 2^I

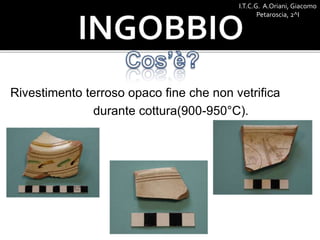

Rivestimento terroso opaco fine che non vetrifica durante cottura(900-950°C). I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I

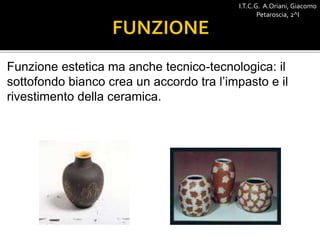

Funzione estetica ma anche tecnico-tecnologica: il sottofondo bianco crea un accordo tra l’impasto e il rivestimento della ceramica. I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I

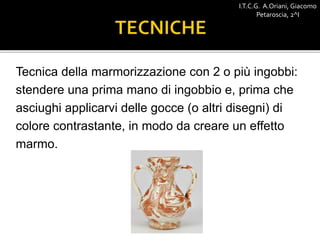

Tecnica della marmorizzazione con 2 o più ingobbi: stendere una prima mano di ingobbio e, prima che asciughi applicarvi delle gocce (o altri disegni) di colore contrastante, in modo da creare un effetto marmo. I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I

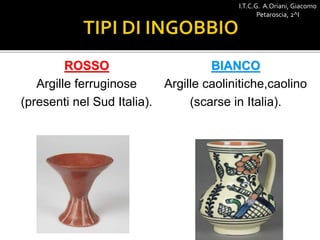

ROSSO Argille ferruginose (presenti nel Sud Italia). BIANCO Argille caolinitiche,caolino (scarse in Italia). I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I
2I AFM ITGC "A. ORIANI" FAENZA

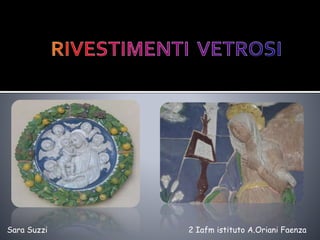

2 Iafm istituto A.Oriani FaenzaSara Suzzi

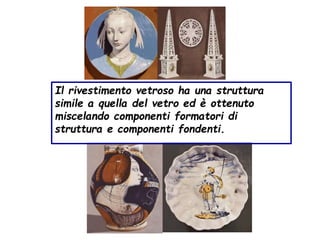

Il rivestimento vetroso ha una struttura simile a quella del vetro ed è ottenuto miscelando componenti formatori di struttura e componenti fondenti.

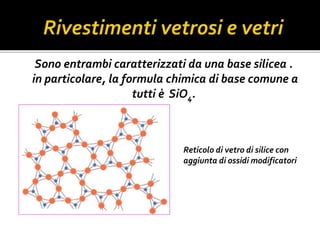

Sono entrambi caratterizzati da una base silicea . in particolare, la formula chimica di base comune a tutti è SiO4. Reticolo di vetro di silice con aggiunta di ossidi modificatori

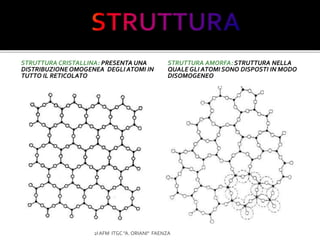

STRUTTURA CRISTALLINA: PRESENTA UNA DISTRIBUZIONE OMOGENEA DEGLI ATOMI IN TUTTO IL RETICOLATO STRUTTURA AMORFA: STRUTTURA NELLA QUALE GLI ATOMI SONO DISPOSTI IN MODO DISOMOGENEO 2I AFM ITGC "A. ORIANI" FAENZA
Il vetro è una sostanza amorfa, in cui gli atomi NON sono disposti all’interno di un reticolo cristallino ordinato in tutte le direzioni. Giulia Gorini 2 Iafm istituto A.Oriani Faenza

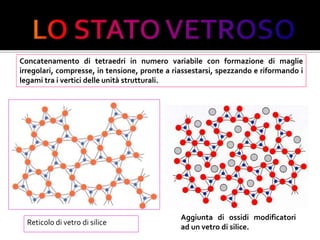

Concatenamento di tetraedri in numero variabile con formazione di maglie irregolari, compresse, in tensione, pronte a riassestarsi, spezzando e riformando i legami tra i vertici delle unità strutturali. Aggiunta di ossidi modificatori ad un vetro di silice. Reticolo di vetro di silice

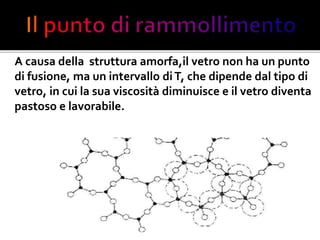

A causa della struttura amorfa,il vetro non ha un punto di fusione, ma un intervallo diT, che dipende dal tipo di vetro, in cui la sua viscosità diminuisce e il vetro diventa pastoso e lavorabile.

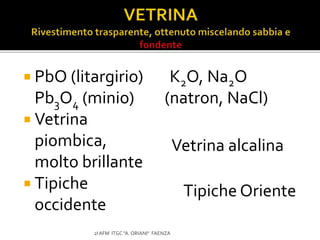

 PbO (litargirio) Pb3O4 (minio)  Vetrina piombica, molto brillante  Tipiche occidente K2O, Na2O (natron, NaCl) 2I AFM ITGC "A. ORIANI" FAENZA Vetrina alcalina Tipiche Oriente

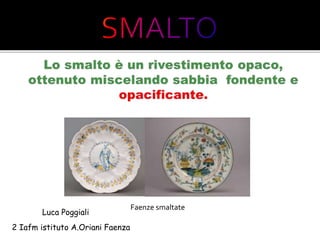

Luca Poggiali 2 Iafm istituto A.Oriani Faenza Faenze smaltate

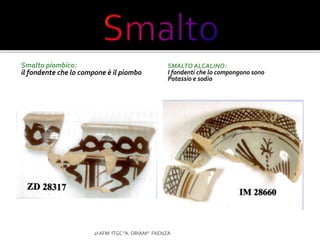

Smalto piombico: il fondente che lo compone è il piombo SMALTO ALCALINO: I fondenti che lo compongono sono Potassio e sodio 2I AFM ITGC "A. ORIANI" FAENZA

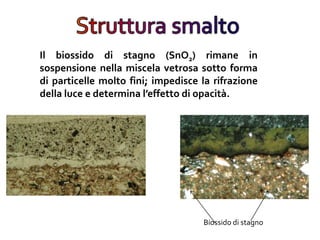

Il biossido di stagno (SnO2) rimane in sospensione nella miscela vetrosa sotto forma di particelle molto fini; impedisce la rifrazione della luce e determina l’effetto di opacità. Biossido di stagno

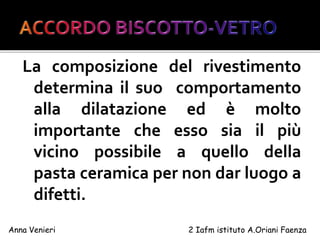

La composizione del rivestimento determina il suo comportamento alla dilatazione ed è molto importante che esso sia il più vicino possibile a quello della pasta ceramica per non dar luogo a difetti. Anna Venieri 2 Iafm istituto A.Oriani Faenza

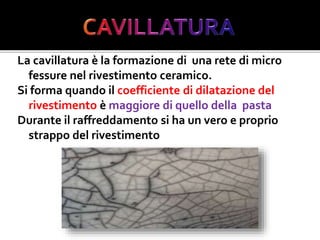

La cavillatura è la formazione di una rete di micro fessure nel rivestimento ceramico. Si forma quando il coefficiente di dilatazione del rivestimento è maggiore di quello della pasta Durante il raffreddamento si ha un vero e proprio strappo del rivestimento

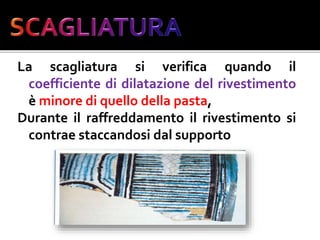

La scagliatura si verifica quando il coefficiente di dilatazione del rivestimento è minore di quello della pasta, Durante il raffreddamento il rivestimento si contrae staccandosi dal supporto
2I AFM ITGC "A. ORIANI" FAENZA

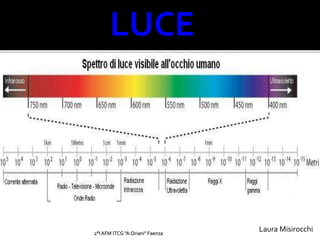

2°I AFM ITCG "A.Oriani" Faenza Laura Misirocchi LUCE

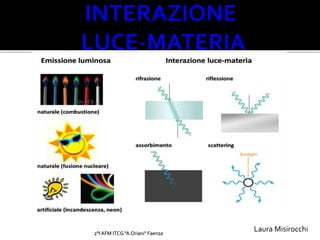

2°I AFM ITCG "A.Oriani" Faenza Laura Misirocchi
Sono sostanze utilizzate per modificare il colore di un materiale. 2°I AFM ITCG "A.Oriani" Faenza Lorenzo Quadalti

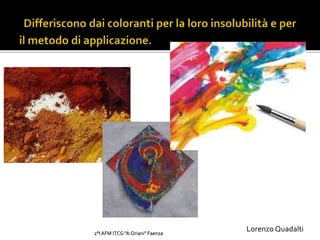

2°I AFM ITCG "A.Oriani" Faenza Lorenzo Quadalti
2°I AFM ITCG "A.Oriani" Faenza Le proprietà dei pigmenti sono:  potere colorante  potere coprente Lorenzo Quadalti

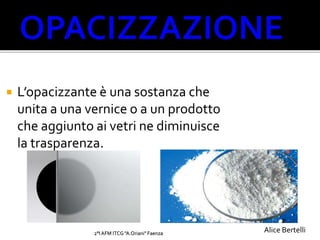

2°I AFM ITCG "A.Oriani" Faenza  L’opacizzante è una sostanza che unita a una vernice o a un prodotto che aggiunto ai vetri ne diminuisce la trasparenza. Alice Bertelli

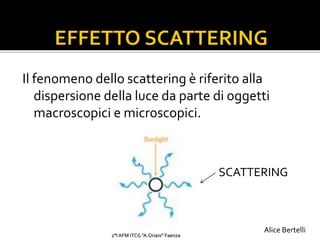

Il fenomeno dello scattering è riferito alla dispersione della luce da parte di oggetti macroscopici e microscopici. SCATTERING 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli

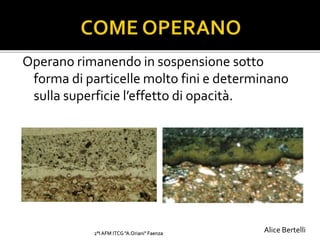

Operano rimanendo in sospensione sotto forma di particelle molto fini e determinano sulla superficie l’effetto di opacità. 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli
Per quanto riguarda gli antichi smalti faentini la materia prima degli opacizzanti è la cassiterite (SnO2). 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli

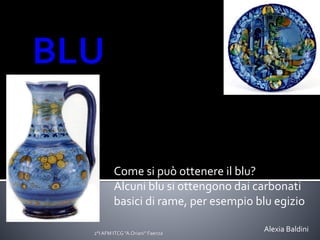

Come si può ottenere il blu? Alcuni blu si ottengono dai carbonati basici di rame, per esempio blu egizio 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini

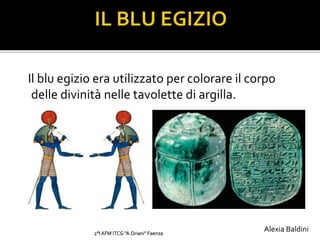

Il blu egizio era utilizzato per colorare il corpo delle divinità nelle tavolette di argilla. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
Verso il ’500 si incominciò ad utilizzare il minerale di cobalto più costoso che proveniva dalla Persia. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini

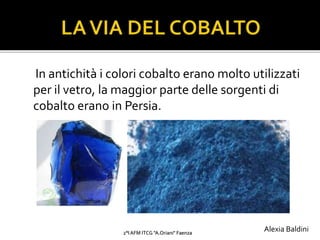

In antichità i colori cobalto erano molto utilizzati per il vetro, la maggior parte delle sorgenti di cobalto erano in Persia. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
2I AFM ITGC "A. ORIANI" FAENZA

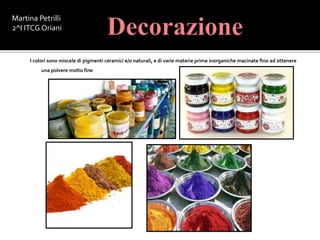

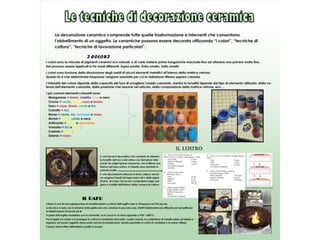

I colori sono miscele di pigmenti ceramici e/o naturali, e di varie materie prime inorganiche macinate fino ad ottenere una polvere molto fine Martina Petrilli 2^I ITCG Oriani

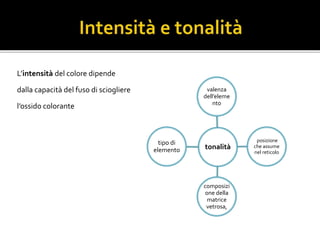

tonalità valenza dell’eleme nto posizione che assume nel reticolo composizi one della matrice vetrosa, tipo di elemento L’intensità del colore dipende dalla capacità del fuso di sciogliere l’ossido colorante

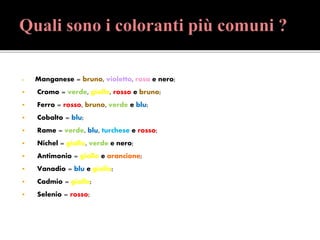

 Manganese = bruno, violetto, rosa e nero;  Cromo = verde, giallo, rosso e bruno;  Ferro = rosso, bruno, verde e blu;  Cobalto = blu;  Rame = verde, blu, turchese e rosso;  Nichel = giallo, verde e nero;  Antimonio = giallo e arancione;  Vanadio = blu e giallo;  Cadmio = giallo;  Selenio = rosso;

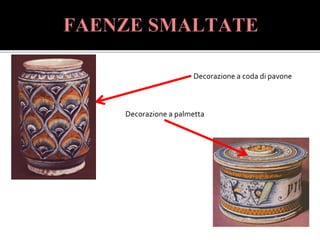

Decorazione a coda di pavone Decorazione a palmetta

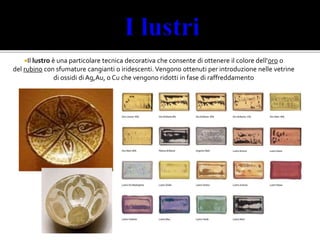

Il lustro è una particolare tecnica decorativa che consente di ottenere il colore dell'oro o del rubino con sfumature cangianti o iridescenti. Vengono ottenuti per introduzione nelle vetrine di ossidi di Ag,Au, o Cu che vengono ridotti in fase di raffreddamento Martina Poggi Pollini 2^I ITCG Oriani

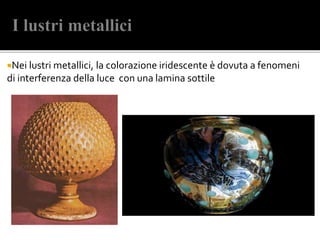

Nei lustri metallici, la colorazione iridescente è dovuta a fenomeni di interferenza della luce con una lamina sottile

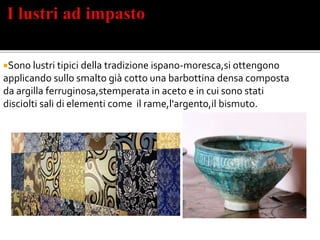

Sono lustri tipici della tradizione ispano-moresca,si ottengono applicando sullo smalto già cotto una barbottina densa composta da argilla ferruginosa,stemperata in aceto e in cui sono stati disciolti sali di elementi come il rame,l'argento,il bismuto.

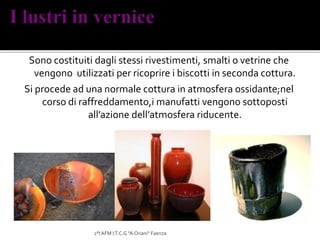

Sono costituiti dagli stessi rivestimenti, smalti o vetrine che vengono utilizzati per ricoprire i biscotti in seconda cottura. Si procede ad una normale cottura in atmosfera ossidante;nel corso di raffreddamento,i manufatti vengono sottoposti all’azione dell’atmosfera riducente. 2°I AFM I.T.C.G "A.Oriani" Faenza

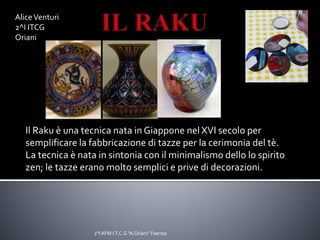

Il Raku è una tecnica nata in Giappone nel XVI secolo per semplificare la fabbricazione di tazze per la cerimonia del tè. La tecnica è nata in sintonia con il minimalismo dello lo spirito zen; le tazze erano molto semplici e prive di decorazioni. AliceVenturi 2^I ITCG Oriani 2°I AFM I.T.C.G "A.Oriani" Faenza

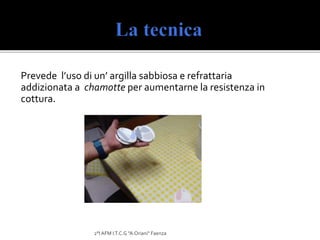

Prevede l’uso di un’ argilla sabbiosa e refrattaria addizionata a chamotte per aumentarne la resistenza in cottura. 2°I AFM I.T.C.G "A.Oriani" Faenza

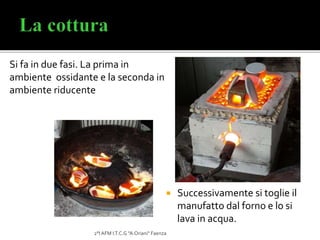

Si fa in due fasi. La prima in ambiente ossidante e la seconda in ambiente riducente 2°I AFM I.T.C.G "A.Oriani" Faenza  Successivamente si toglie il manufatto dal forno e lo si lava in acqua.

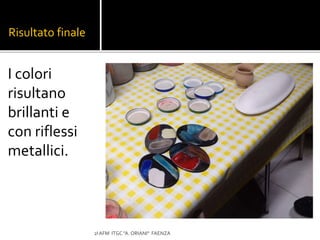

Risultato finale I colori risultano brillanti e con riflessi metallici. 2I AFM ITGC "A. ORIANI" FAENZA

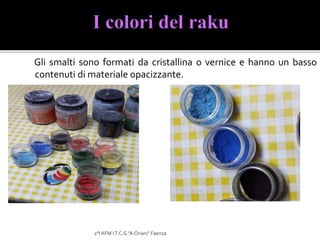

Gli smalti sono formati da cristallina o vernice e hanno un basso contenuti di materiale opacizzante. 2°I AFM I.T.C.G "A.Oriani" Faenza
2I AFM ITGC "A. ORIANI" FAENZA GRAZIE PER L’ATTENZIONE

More Related Content

PDF
Guida al laboratorio di chimica biologia-scienze
byverves

PPT
2 Evoluzione dell’uomo
byIstituto Comprensivo

PDF
VERBO AVERE
byMaestra Diana

PDF
Andreuccio.classe3.prof .ssa micillo
byIstituto Nazionale di Documentazione, Innovazione e Ricerca Educativa

PPT
Promessi sposi
byAntonio Maiorano

PDF
Dalla lettera ai social network. Tanti modi per comunicare scuola primaria s...
byziobio

PPT
Il dolce Stil Novo e Guido Guinizzelli
byMarco Chizzali

PDF
Il Verbo avere: schede didattiche, regole ed esercizi del maestro Fabio www.g...
byziobio

Guida al laboratorio di chimica biologia-scienze
byverves

2 Evoluzione dell’uomo
byIstituto Comprensivo

VERBO AVERE
byMaestra Diana

Andreuccio.classe3.prof .ssa micillo
byIstituto Nazionale di Documentazione, Innovazione e Ricerca Educativa

Promessi sposi
byAntonio Maiorano

Dalla lettera ai social network. Tanti modi per comunicare scuola primaria s...
byziobio

Il dolce Stil Novo e Guido Guinizzelli
byMarco Chizzali

Il Verbo avere: schede didattiche, regole ed esercizi del maestro Fabio www.g...
byziobio


What's hot

PDF
I nomi composti e collettivi (Scuola primaria) BENVENUTI A PAROLANDIA
byziobio

PPTX
010 Morfologia e Classificazione dei Verbi
byFrisoni_Andrea

PPTX
I metalli
byanna uttaro

PDF
Grammatica italiana. esercizi
byMaruzells zells

PPTX
Avvio al metodo di studio - Classe terza scuola primaria. Dal Big Bang ai din...
byziobio

PPT
Schemi biologia 2
byviacopernico

PPTX
LAVORO MINORILE
byPatrick1201

PPT
Rinascimento
byAntonio Curreli

PDF
Monere e protisti
byMaestra Diana

PPT
I Promessi Sposi Power Point
byguest419aed

PPT
La poesia
byVeronica Gavioli

PPTX
Il riscaldamento globale 01
bytosso

PPTX
Il pronome
bymariarosa130960

PDF
Pollicino
byornella faggion

PPTX
I promessi sposi
byLisaFalzone1

PPT
Stile Gotico
byLiceo Scientifico Charles Darwin

PPTX
3 energia
byGiovanni Della Lunga

PPTX
L'analisi logica
byenzagrasso

PPT
Pietro Abelardo
byreportages1

PPT
L'acqua come risorsa
byExplorandom

I nomi composti e collettivi (Scuola primaria) BENVENUTI A PAROLANDIA
byziobio

010 Morfologia e Classificazione dei Verbi
byFrisoni_Andrea

I metalli
byanna uttaro

Grammatica italiana. esercizi
byMaruzells zells

Avvio al metodo di studio - Classe terza scuola primaria. Dal Big Bang ai din...
byziobio

Schemi biologia 2
byviacopernico

LAVORO MINORILE
byPatrick1201

Rinascimento
byAntonio Curreli

Monere e protisti
byMaestra Diana

I Promessi Sposi Power Point
byguest419aed

La poesia
byVeronica Gavioli

Il riscaldamento globale 01
bytosso

Il pronome
bymariarosa130960

Pollicino
byornella faggion

I promessi sposi
byLisaFalzone1

Stile Gotico
byLiceo Scientifico Charles Darwin

3 energia
byGiovanni Della Lunga

L'analisi logica
byenzagrasso

Pietro Abelardo
byreportages1

L'acqua come risorsa
byExplorandom


Similar to Viaggio nella ceramica

PPT
Materiali ceramici per roma
byStefano Lariccia

PPTX
La produzione della ceramica
by_Flames_

PDF
Materiali Ceramici, caratteristiche e proprietà meccaniche
byAndrea Tendola

PPT
Presentazione Laboratorio Argilla
bygiuseppinadantonio

PPTX
Rocce, minerali e pigmenti
byMarcello Brancaccio

PPT
Chimrestsis
byMatteo

PDF
Tecn_Metalli_4_non ferrosi.pdf
byANTONIODELLISANTI1

PDF
Materiali lapidei artificiali 4 - Architettura romana
bySTORIA DEI MATERIALI. Materiale didattico

PDF
Materiali lapidei 1
bySTORIA DEI MATERIALI. Materiale didattico

PDF
I leganti
bySTORIA DEI MATERIALI. Materiale didattico

PPT
2c materiali
bywhitepaz13

PDF
2 le rocce_ciclo_produttivo
byalefede

PDF
2 le rocce_ciclo_produttivo
byalefede

PPT
14 il processo sedimentario
byAilwigh

PPSX
La ceramica
byivanferreri

PDF
Risorse_Ambientali
byMarco Bellante

PDF
Programma e introduzione
bySTORIA DEI MATERIALI. Materiale didattico

PPTX
Rocce sedimentarie, power poi t ben fatto, ottimo per studiare per una interr...
bygiuliacontraddetto

PPTX
Tecnologia_Metalli e Terre Rare_gruppo _elementi.pptx
byANTONIODELLISANTI1

PPTX
Le rocce
byBeatrice Clementi

Materiali ceramici per roma
byStefano Lariccia

La produzione della ceramica
by_Flames_

Materiali Ceramici, caratteristiche e proprietà meccaniche
byAndrea Tendola

Presentazione Laboratorio Argilla
bygiuseppinadantonio

Rocce, minerali e pigmenti
byMarcello Brancaccio

Chimrestsis
byMatteo

Tecn_Metalli_4_non ferrosi.pdf
byANTONIODELLISANTI1

Materiali lapidei artificiali 4 - Architettura romana
bySTORIA DEI MATERIALI. Materiale didattico

Materiali lapidei 1
bySTORIA DEI MATERIALI. Materiale didattico

I leganti
bySTORIA DEI MATERIALI. Materiale didattico

2c materiali
bywhitepaz13

2 le rocce_ciclo_produttivo
byalefede

2 le rocce_ciclo_produttivo
byalefede

14 il processo sedimentario
byAilwigh

La ceramica
byivanferreri

Risorse_Ambientali
byMarco Bellante

Programma e introduzione
bySTORIA DEI MATERIALI. Materiale didattico

Rocce sedimentarie, power poi t ben fatto, ottimo per studiare per una interr...
bygiuliacontraddetto

Tecnologia_Metalli e Terre Rare_gruppo _elementi.pptx
byANTONIODELLISANTI1

Le rocce
byBeatrice Clementi


More from Margherita Spanedda

PPTX
Petardi
byMargherita Spanedda

PPTX
Che disordine!
byMargherita Spanedda

PPTX
olfatto, il senso chimico
byMargherita Spanedda

PPTX
profumo di molecola
byMargherita Spanedda

PPTX
La scoperta dell’atomo
byMargherita Spanedda

PPTX
sostanze appiccicose
byMargherita Spanedda

PPTX
Una mole di talpe
byMargherita Spanedda

PPTX
Breve storia del DNA
byMargherita Spanedda

PPTX
Il signor W e il fuoco
byMargherita Spanedda

PPTX
Migrazioni
byMargherita Spanedda

PPTX
Miscugli
byMargherita Spanedda

PPTX
Tra cilindri e bilance
byMargherita Spanedda

PPTX
Perché dovrei studiare chimica
byMargherita Spanedda

PPTX
Lo chiameremo ossido (Nomenclatura)
byMargherita Spanedda

PPTX
Pila come funziona
byMargherita Spanedda

PPTX
Come s’impara la chimica
byMargherita Spanedda

PDF
22°carnevale della chimica
byMargherita Spanedda

PPTX
Il legame chimico elettronegativita'
byMargherita Spanedda

PPTX
Il legame chimico introduzione
byMargherita Spanedda

PPTX
La formazione del suolo
byMargherita Spanedda

Petardi
byMargherita Spanedda

Che disordine!
byMargherita Spanedda

olfatto, il senso chimico
byMargherita Spanedda

profumo di molecola
byMargherita Spanedda

La scoperta dell’atomo
byMargherita Spanedda

sostanze appiccicose
byMargherita Spanedda

Una mole di talpe
byMargherita Spanedda

Breve storia del DNA
byMargherita Spanedda

Il signor W e il fuoco
byMargherita Spanedda

Migrazioni
byMargherita Spanedda

Miscugli
byMargherita Spanedda

Tra cilindri e bilance
byMargherita Spanedda

Perché dovrei studiare chimica
byMargherita Spanedda

Lo chiameremo ossido (Nomenclatura)
byMargherita Spanedda

Pila come funziona
byMargherita Spanedda

Come s’impara la chimica
byMargherita Spanedda

22°carnevale della chimica
byMargherita Spanedda

Il legame chimico elettronegativita'
byMargherita Spanedda

Il legame chimico introduzione
byMargherita Spanedda

La formazione del suolo
byMargherita Spanedda


Recently uploaded

PDF
100 ĐỀ THI THỬ TỐT NGHIỆP THPT 2026 - TỪ CÁC TRƯỜNG, TRƯỜNG CHUYÊN, SỞ GIÁO D...
byNguyen Thanh Tu Collection

PDF
Lo stile e le opere di Giuseppe Ungaretti
bygiuseppecoppola26

PPTX
L'incidente di Chernobyl, 26 aprile 1986
byrampazzosilvia

PDF
Alla-Ricerca-del-Planet-B-Sogno-o-Necessita
bylaurasorrentino8

PDF
salute mentale capolavoro anno scolastico 2024/2025
bylaurasorrentino8

PDF
I.C. Cortese Giornalino NOVEMBRE 2025.pdf
byinfo905346

PPTX
lavoro di ed.civica sul l'articolo 3 della costituzione
bylaurasorrentino8

PDF
Lo stile, i temi e le opere di Umberto Saba
bygiuseppecoppola26

100 ĐỀ THI THỬ TỐT NGHIỆP THPT 2026 - TỪ CÁC TRƯỜNG, TRƯỜNG CHUYÊN, SỞ GIÁO D...
byNguyen Thanh Tu Collection

Lo stile e le opere di Giuseppe Ungaretti
bygiuseppecoppola26

L'incidente di Chernobyl, 26 aprile 1986
byrampazzosilvia

Alla-Ricerca-del-Planet-B-Sogno-o-Necessita
bylaurasorrentino8

salute mentale capolavoro anno scolastico 2024/2025
bylaurasorrentino8

I.C. Cortese Giornalino NOVEMBRE 2025.pdf
byinfo905346

lavoro di ed.civica sul l'articolo 3 della costituzione
bylaurasorrentino8

Lo stile, i temi e le opere di Umberto Saba
bygiuseppecoppola26


Viaggio nella ceramica

  • 1.
    2IAFM ITCG “A. ORIANI” Faenza 2IAFM ITGC "A. ORIANI" FAENZA
  • 2.
     Terra:L’argilla  Acqua/Aria:impasti ed essicazione  Fuoco: la cottura  I rivestimenti terrosi  I rivestimenti vetrosi  Luce: colori  Decorazione 2I AFM ITGC "A. ORIANI" FAENZA
  • 3.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 4.
     Il nostroviaggio inizia con uno sguardo 2I AFM ITGC "A. ORIANI" FAENZA Alessia Albonetti
  • 5.
    ceramica e quotidiano La ceramica ha sempre avutoun ruolo importante nella vita dell’uomo. 2I AFM ITGC "A. ORIANI" FAENZA
  • 6.
    CERAMICITRADIZIONALI  Tegole epiastrelle  Laterizi  Sanitari  Ceramica artistica CERAMICI AVANZATI  Parti di motori e turbine;  Arti, ossa craniche, protesi dentali;  Rivestimenti antiaderenti nella stoviglieria da cucina. 2I AFM ITGC "A. ORIANI" FAENZA
  • 7.
    DEFINIZIONE CHIMICO/TECNOLOGICA  Materiale inorganiconon metallico costituente un corpo solido, ottenuto per azione del calore su un impasto argilloso di origine naturale, forgiato a freddo. DEFINIZIONE LETTERARIO /FILOSOFICA  I quattro elementi aristotelici terra, acqua. aria, fuoco mirabilmente combinati da mani e ingegno umani 2I AFM ITGC "A. ORIANI" FAENZA
  • 8.
    TERRA Trovare e conoscerela materia prima ARGILLA 2I AFM ITGC "A. ORIANI" FAENZA
  • 9.
    2I AFM ITGC"A. ORIANI" FAENZA Martina Ferrini
  • 10.
    “Gli huomeni del'arte de' vasi, nella città di Urbino, la terra che si coglie per il letto del Metauro, e quella colgano più ne l'ìstate che per altri tempi. Il medesmo muodo si tiene nella Terra di Durante, patria mia, la qual da tre lati bagnia il detto Metauro, come si dirà nel suo ritratto. Questo medesmo si fa per la Romagnia, come a dir Faenza, che tiene il primo luogo per conto de' vasi, Furlì, Ravenna, Rimim, et il medesmo a' mie' dì si è fatto in Bolognia, e credo in Modena, in Ferara, et altri luoghi per la Lombardia. Vinegia lavora la terra di Ravenna et di Rimini e di Pesaro per la migliore. “ Cipriano Piccolpasso : i tre libri dell'arte del vasaio 1548 2I AFM ITGC "A. ORIANI" FAENZA
  • 11.
    2I AFM ITGC"A. ORIANI" FAENZA I calanchi
  • 12.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 13.
    2I AFM ITGC"A. ORIANI" FAENZA Scaglie di argilla delle colline bolognesi museo di mineralogia di Bologna Formazioni ofiolitiche
  • 14.
    A) Dalle modalità di formazionedei depositi argillosi. 2I AFM ITGC "A. ORIANI" FAENZA Tipi di argille Argille residuali argille alluvionali argille marine argilla lacustri. CAOLINO Argilla primaria Montmorillonite Argilla secondaria Cristina Berdeu I colori delle argille Dipendono
  • 15.
    2I AFM ITGC"A. ORIANI" FAENZA FERRO MAGNESIO SILICIO
  • 16.
  • 17.
    Come è fatta un’argilla? 2I AFM ITGC "A. ORIANI" FAENZA Tuffiamoci nel mondo microscopico e scopriamo i cristalli!
  • 18.
    2I AFM ITGC"A. ORIANI" FAENZA Riccardo Baldrati
  • 19.
    Sono caratterizzati da unastruttura tetraedrica I SILICATI 2I AFM ITGC "A. ORIANI" FAENZA Sono una classe di minerali compo sti prevalentemente da ossigeno e silicio la formula chimica di base comune a tutti è SiO4. Rappresentano l’80% dei minerali della litosfera
  • 20.
    centro vertici Ogni tetraedro presentaun eccesso di carica negativa che tende a distribuirsi sui quattro atomi di ossigeno 2I AFM ITGC "A. ORIANI" FAENZA
  • 21.
    I tetraedri sipossono unire per i vertici in vario modo dando origine a diversi tipi di silicati 2I AFM ITGC "A. ORIANI" FAENZA
  • 22.
     Alluminosilicati costituiti dallaripetizione di due unità di base: un primo insieme planare di tetraedri e un secondo insieme planare di ottaedri  L’insiemi degli ottaedri e tetraedri sono chiamati fogli  Il prefisso fillo deriva dal greco φύλλον foglia 2I AFM ITGC "A. ORIANI" FAENZA
  • 23.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 24.
    2°I AFM I.T.C.G"A.Oriani" Faenza Rambelli 2°AFM, I.T.C.G. “A. Oriani” Caratteristica fondamentale dell’argilla : plasticità, cioè capacità di essere lavorata in presenza di acqua
  • 25.
     La plasticitàè dovuta alla struttura lamellare dei minerali argillosi, che la compongono e che consente ai vari «foglietti» di scorrere uno sull’altro. 2I AFM ITGC "A. ORIANI" FAENZA Quantità d’acqua decrescente
  • 26.
    2°I AFM I.T.C.G"A.Oriani" Faenza Acqua Asssorbita Tra le particelle svolge il ruolo di lubrificante riducendo l’attrito . Acqua libera L’acqua che si muove liberamente come soluto Acqua di struttura L’acqua che è parte della struttura dell’argilla A seconda della quantità d’acqua aggiunta, l’argilla forma •delle sospensioni colloidali chiamate dai ceramisti barbottine • una massa plastica che può essere lavorata •Le barbottine possono anche usate come impermeabilizzanti
  • 27.
    ARGILLE CON ALTA CONCENTRAZIONEDI SABBIA ARGILLECONALTA CONCENTRAZIONE ARGILLOSA Si legano poco con l’acqua si legano con l’acqua 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 28.
    La plasticità aumentaal diminuire della dimensione delle particelle di argilla per cui è possibile aumentarla aggiungendo argille di piccole dimensioni 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 29.
    DI ORIGINE PRIMARIA Sonosempre rimaste vicine alle “rocce madri” e non hanno subito nessun trasporto rilevante da parte di acqua, ghiaccio e vento. Hanno un povero contenuto organico e sono provviste di poca plasticità. DI ORIGINE SECONDARIA Con il passare del tempo sono state depositate e trasportate più volte. Di conseguenza la struttura è composta da molti tipi di materiali. CLASSIFICAZIONE DELLE ARGILLE Spada 2°AFM, I.T.C.G. “A. Oriani” 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 30.
    ARGILLE GRASSE Contengono un'elevataquantità di minerali argillosi, sono morbide e pastose al tatto e sono dotate di un’elevata plasticità. ARGILLE MAGRE Contengono un’elevata quantità di sabbia, sono ruvide e dure al tatto e sono dotate di poca plasticità. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 31.
    REFRATTARIE Argille costituite daminerali argillosi di tipo caolinitico. Vetrificano a temperature maggiori di 1500°C FUSIBILI Argille illitiche con minerali non argillosi quali il carbonato di calcio e l'ossido di ferro. Vetrificano al di sotto di 1200°C VETRIFICABILI Argille ad alto contenuto di illite o feldspati o materiale micaceo. Vetrificano tra i 1200°C e i 1500°C 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 32.
    CAOLINI Argille primarie costituiteda caolinite. ARGILLE FERRUGINOSE Argille secondarie contenti ossidi idrati di ferro. Dopo la cottura risultano di colore rosso ARGILLE CALCAREE Argille secondarie contenenti carbonato di calcio. ARGILLE SILICEE Argille secondarie ricche di sabbie silicee.. BENTONITI Argille contenenti quasi unicamente la montmorillonite. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 33.
    Il laboratorio «giocarecon l’arte» è nato per volontà di Bruno Munari per  stimolare la creatività  sviluppare le capacità manuali  far conoscere l’argilla e la ceramica Bruno Munari (Milano,24 ottobre 1907-Milano,30 settembre 1998) è stato un artista e designer italiano. Bertelli 2°AFM, I.T.C.G. “A. Oriani” 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 34.
    Il nostro impastoera formato da argille refrattarie utilizzate per la produzione di pirofile La chamotte fornisce uno scheletro all’argilla conferendo maggiore resistenza all’oggetto e facilitando l’essiccamento, evitando formazione di crepe e fessure durante il ritiro. e da chamotte 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 35.
     abbiamo fattodelle cavità nell’impasto 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 36.
     Abbiamo messola chamotte bagnata nelle cavità e impastato il tutto: 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 37.
    2°I AFM I.T.C.G"A.Oriani" Faenza I vasi vengono essiccati prima della cottura Formatura con tecnica a colombino
  • 38.
    L’essiccazione è il processoche avviene dopo La formatura dell’argilla Palli 2°AFM, I.T.C.G. “A. Oriani” L'ESSICAZIONE DELL'ARGILLA 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 39.
    Qualunque sia latecnica di formatura adottata, è necessario che i manufatti in argilla essicchino completamente all'aria. (ceramiche tradizionali) A questa fase va dedicata una particolare cura. Lastre di argilla durante l’essiccazione! 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 40.
    Gli oggetti siriducono di volume (in proporzione variabile a seconda della qualità dell’argilla). Inizialmente gli oggetti erano molto più grandi ma poi con il processo di essiccazione hanno perso molta acqua e il loro volume si è ridotto. Il processo deve avvenire molto lentamente. Può durare da 2 a 3 settimane. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 41.
    Prima dell’essiccazione verae propria quando l’argilla raggiunge la “durezza cuoio” può essere facilmente incisa e decorata. (cioè non è ancora completamente essiccata, ma ha già una certa durezza) Vaso completamente essiccato Dopo l’essiccazione si effettua la cottura. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 42.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 44.
    E’ il trattamentotermico che provoca trasformazioni chimico-fisiche irreversibili, necessarie ad ottenere i requisiti estetici e di resistenza meccanica e chimica desiderati, sia per quanto riguarda l’impasto che rivestimenti e decorazioni. Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 45.
     Tra laT ambiente e 200° C – si elimina l’acqua residua nell’impasto e quella in alcuni sali  Tra i 250°C e 400°C - le materie organiche vanno in combustione Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 46.
     Tra i450°C e 850°C – si decompongono i minerali delle argille, liberando l’acqua reticolare  850°C – si decompongono i carbonati e si ossidano i solfuri Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI
  • 47.
     Tra i1100°C e i 1200°C - fondono i feldspati e si ottiene la vetrificazione. Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI
  • 48.
    Tutte le trasformazionidi distruzione mettono disposizione degli elementi che si combinano fra loro a formare nuove fasi minerali che danno la struttura finale del manufatto Ceroni 2°I AFM I.T.C.G. "A. Oriani" Faenza TRASFORMAZIONI
  • 49.
    Il forno èun dispositivo che genera calore utilizzato per scaldare materiali solidi o liquidi e che trova applicazione in ambito domestico, artigianale e industriale. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 50.
    I metodi tradizionalidi cottura possono essere raggruppati in due categorie  cottura a cielo aperto i manufatti son a stretto contatto con il combustibile  cottura in fornace i manufatti sono separati dal combustibile. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 51.
    E’ caratterizzata daun riscaldamento non omogeneo durante i quale la temperatura cresce in modo rapido e discontinuo in cui, in alcuni punti, si possono raggiungere i 1000°C. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 52.
    Si può controllarepiù agevolmente sia la temperatura che l’atmosfera di cottura. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 53.
     Con latecnica di cottura più primitiva si raggiungeva una T massima di 700°C;  Se i vasi erano circondati da tizzoni la T era più alta e il calore durava più a lungo;  Il focolare era scavato nel terreno: si mettevano gli oggetti e si ricopriva con una lastra. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 54.
    La fornace delPiccolpasso è stata costruita tenendo conto di tutte le indicazioni dello scrittore: sono stati utilizzati mattoni crudi per costruire l’anima interna della fornace per renderla più isolante e mantenere meglio il calore. Iacob 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 55.
    La bassa temperaturadi cottura della ceramica tradizionale non permette la formazione di una fase vetrosa, per cui il manufatto ne risulta poroso, quindi permeabile e non adatto al trasporto delle sostanze liquide. Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 56.
    Per porosità siintende l’insieme degli spazi vuoti che si formano per l’addensarsi di un materiale costituito da cristalli di forme o dimensioni diverse quando si decompongono sostanze, come la calcite, che danno origine a gas CaCO3 -> CaO + CO2 Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 57.
    La porosità diun materiale è una grandezza scalare ed è definita come il rapporto tra il volume dei vuoti (pori), Vp ed il volume totaleVm del materiale considerato: Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 58.
    Materiale Percentuale % Terrecottee Laterizi 20-25 Faenza e terraglia tenera 18-25 Terraglia forte 12-15 Gres < 3 Porcellana < 0,5 Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 59.
    Anticamente si usavaimpregnare il vasellame di sostanze grasse in modo da chiuderne i pori ma questo accorgimento di impermeabilizzazione era temporaneo. Gli antichi vasai, quindi, hanno cercato un accorgimento che rendesse le terrecotte impermeabili e che al tempo stesso ne migliorasse l'aspetto estetico: il rivestimento. Mone 2°I AFM I.T.C.G. "A. Oriani" Faenza
  • 60.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 61.
    La patina insiemeall'ingobbio fa parte dei rivestimenti terrosi e vetrifica solo parzialmente. La patina è una vernice da sedimentazione di particelle sempre più fini di argille illitiche, composto più, non tanto da argilla ma da sodio, potassio e da minerali di ferro. I.T.C.G. A.Oriani, Simone Guidi, 2^I
  • 62.
  • 63.
    ROSSO Costituisce il rivestimento delle ceramichearetine e delle terre sigillate. NERO Costituita da argilla molto fine, ricca di ossidi di ferro e feldspati (fondenti). I.T.C.G. A.Oriani, Simone Guidi, 2^I
  • 64.
    FUNZIONE ESTETICA FUNZIONETECNICA Le patine venivano utilizzate soprattutto nell’epoca ellenica, erano utilizzate per creare le ceramiche a figure nere o rosse. Ha conferito ai manufatti la possibilità di contenere liquidi,diventa impermeabilizzante e può essere resa abbastanza lucida. I.T.C.G. A.Oriani, Simone Guidi, 2^I
  • 65.
    Rivestimento terroso opacofine che non vetrifica durante cottura(900-950°C). I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I
  • 66.
    Funzione estetica maanche tecnico-tecnologica: il sottofondo bianco crea un accordo tra l’impasto e il rivestimento della ceramica. I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I
  • 67.
    Tecnica della marmorizzazionecon 2 o più ingobbi: stendere una prima mano di ingobbio e, prima che asciughi applicarvi delle gocce (o altri disegni) di colore contrastante, in modo da creare un effetto marmo. I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I
  • 68.
    ROSSO Argille ferruginose (presenti nelSud Italia). BIANCO Argille caolinitiche,caolino (scarse in Italia). I.T.C.G. A.Oriani, Giacomo Petaroscia, 2^I
  • 69.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 70.
    2 Iafm istitutoA.Oriani FaenzaSara Suzzi
  • 71.
    Il rivestimento vetrosoha una struttura simile a quella del vetro ed è ottenuto miscelando componenti formatori di struttura e componenti fondenti.
  • 72.
    Sono entrambi caratterizzatida una base silicea . in particolare, la formula chimica di base comune a tutti è SiO4. Reticolo di vetro di silice con aggiunta di ossidi modificatori
  • 73.
    STRUTTURA CRISTALLINA: PRESENTAUNA DISTRIBUZIONE OMOGENEA DEGLI ATOMI IN TUTTO IL RETICOLATO STRUTTURA AMORFA: STRUTTURA NELLA QUALE GLI ATOMI SONO DISPOSTI IN MODO DISOMOGENEO 2I AFM ITGC "A. ORIANI" FAENZA
  • 74.
    Il vetro èuna sostanza amorfa, in cui gli atomi NON sono disposti all’interno di un reticolo cristallino ordinato in tutte le direzioni. Giulia Gorini 2 Iafm istituto A.Oriani Faenza
  • 75.
    Concatenamento di tetraedriin numero variabile con formazione di maglie irregolari, compresse, in tensione, pronte a riassestarsi, spezzando e riformando i legami tra i vertici delle unità strutturali. Aggiunta di ossidi modificatori ad un vetro di silice. Reticolo di vetro di silice
  • 76.
    A causa dellastruttura amorfa,il vetro non ha un punto di fusione, ma un intervallo diT, che dipende dal tipo di vetro, in cui la sua viscosità diminuisce e il vetro diventa pastoso e lavorabile.
  • 77.
     PbO (litargirio) Pb3O4(minio)  Vetrina piombica, molto brillante  Tipiche occidente K2O, Na2O (natron, NaCl) 2I AFM ITGC "A. ORIANI" FAENZA Vetrina alcalina Tipiche Oriente
  • 78.
    Luca Poggiali 2 Iafmistituto A.Oriani Faenza Faenze smaltate
  • 79.
    Smalto piombico: il fondenteche lo compone è il piombo SMALTO ALCALINO: I fondenti che lo compongono sono Potassio e sodio 2I AFM ITGC "A. ORIANI" FAENZA
  • 80.
    Il biossido distagno (SnO2) rimane in sospensione nella miscela vetrosa sotto forma di particelle molto fini; impedisce la rifrazione della luce e determina l’effetto di opacità. Biossido di stagno
  • 81.
    La composizione delrivestimento determina il suo comportamento alla dilatazione ed è molto importante che esso sia il più vicino possibile a quello della pasta ceramica per non dar luogo a difetti. Anna Venieri 2 Iafm istituto A.Oriani Faenza
  • 82.
    La cavillatura èla formazione di una rete di micro fessure nel rivestimento ceramico. Si forma quando il coefficiente di dilatazione del rivestimento è maggiore di quello della pasta Durante il raffreddamento si ha un vero e proprio strappo del rivestimento
  • 83.
    La scagliatura siverifica quando il coefficiente di dilatazione del rivestimento è minore di quello della pasta, Durante il raffreddamento il rivestimento si contrae staccandosi dal supporto
  • 84.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 85.
    2°I AFM ITCG"A.Oriani" Faenza Laura Misirocchi LUCE
  • 86.
    2°I AFM ITCG"A.Oriani" Faenza Laura Misirocchi
  • 87.
    Sono sostanze utilizzateper modificare il colore di un materiale. 2°I AFM ITCG "A.Oriani" Faenza Lorenzo Quadalti
  • 88.
    2°I AFM ITCG"A.Oriani" Faenza Lorenzo Quadalti
  • 89.
    2°I AFM ITCG"A.Oriani" Faenza Le proprietà dei pigmenti sono:  potere colorante  potere coprente Lorenzo Quadalti
  • 90.
    2°I AFM ITCG"A.Oriani" Faenza  L’opacizzante è una sostanza che unita a una vernice o a un prodotto che aggiunto ai vetri ne diminuisce la trasparenza. Alice Bertelli
  • 91.
    Il fenomeno delloscattering è riferito alla dispersione della luce da parte di oggetti macroscopici e microscopici. SCATTERING 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli
  • 92.
    Operano rimanendo insospensione sotto forma di particelle molto fini e determinano sulla superficie l’effetto di opacità. 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli
  • 93.
    Per quanto riguardagli antichi smalti faentini la materia prima degli opacizzanti è la cassiterite (SnO2). 2°I AFM ITCG "A.Oriani" Faenza Alice Bertelli
  • 94.
    Come si puòottenere il blu? Alcuni blu si ottengono dai carbonati basici di rame, per esempio blu egizio 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
  • 95.
    Il blu egizioera utilizzato per colorare il corpo delle divinità nelle tavolette di argilla. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
  • 96.
    Verso il ’500si incominciò ad utilizzare il minerale di cobalto più costoso che proveniva dalla Persia. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
  • 97.
    In antichità icolori cobalto erano molto utilizzati per il vetro, la maggior parte delle sorgenti di cobalto erano in Persia. 2°I AFM ITCG "A.Oriani" Faenza Alexia Baldini
  • 98.
    2I AFM ITGC"A. ORIANI" FAENZA
  • 99.
    I colori sonomiscele di pigmenti ceramici e/o naturali, e di varie materie prime inorganiche macinate fino ad ottenere una polvere molto fine Martina Petrilli 2^I ITCG Oriani
  • 100.
    tonalità valenza dell’eleme nto posizione che assume nel reticolo composizi onedella matrice vetrosa, tipo di elemento L’intensità del colore dipende dalla capacità del fuso di sciogliere l’ossido colorante
  • 101.
     Manganese =bruno, violetto, rosa e nero;  Cromo = verde, giallo, rosso e bruno;  Ferro = rosso, bruno, verde e blu;  Cobalto = blu;  Rame = verde, blu, turchese e rosso;  Nichel = giallo, verde e nero;  Antimonio = giallo e arancione;  Vanadio = blu e giallo;  Cadmio = giallo;  Selenio = rosso;
  • 102.
    Decorazione a codadi pavone Decorazione a palmetta
  • 103.
    Il lustro èuna particolare tecnica decorativa che consente di ottenere il colore dell'oro o del rubino con sfumature cangianti o iridescenti. Vengono ottenuti per introduzione nelle vetrine di ossidi di Ag,Au, o Cu che vengono ridotti in fase di raffreddamento Martina Poggi Pollini 2^I ITCG Oriani
  • 104.
    Nei lustri metallici,la colorazione iridescente è dovuta a fenomeni di interferenza della luce con una lamina sottile
  • 105.
    Sono lustri tipicidella tradizione ispano-moresca,si ottengono applicando sullo smalto già cotto una barbottina densa composta da argilla ferruginosa,stemperata in aceto e in cui sono stati disciolti sali di elementi come il rame,l'argento,il bismuto.
  • 106.
    Sono costituiti daglistessi rivestimenti, smalti o vetrine che vengono utilizzati per ricoprire i biscotti in seconda cottura. Si procede ad una normale cottura in atmosfera ossidante;nel corso di raffreddamento,i manufatti vengono sottoposti all’azione dell’atmosfera riducente. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 107.
    Il Raku èuna tecnica nata in Giappone nel XVI secolo per semplificare la fabbricazione di tazze per la cerimonia del tè. La tecnica è nata in sintonia con il minimalismo dello lo spirito zen; le tazze erano molto semplici e prive di decorazioni. AliceVenturi 2^I ITCG Oriani 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 108.
    Prevede l’uso diun’ argilla sabbiosa e refrattaria addizionata a chamotte per aumentarne la resistenza in cottura. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 109.
    Si fa indue fasi. La prima in ambiente ossidante e la seconda in ambiente riducente 2°I AFM I.T.C.G "A.Oriani" Faenza  Successivamente si toglie il manufatto dal forno e lo si lava in acqua.
  • 110.
    Risultato finale I colori risultano brillantie con riflessi metallici. 2I AFM ITGC "A. ORIANI" FAENZA
  • 111.
    Gli smalti sonoformati da cristallina o vernice e hanno un basso contenuti di materiale opacizzante. 2°I AFM I.T.C.G "A.Oriani" Faenza
  • 112.
    2I AFM ITGC"A. ORIANI" FAENZA GRAZIE PER L’ATTENZIONE
