【Unity道場自動車編】トヨタのxR活用で進める現場DXへの挑戦～UnityとHoloLens 2を用いて～

トヨタのxR活用で進める現場DXへの挑戦
～ UnityとHoloLens 2とともに
トヨタ自動車株式会社
サービス技術部主幹
栢野浩一
2021秋 Unity道場

© 2021 Toyota Motor Corporation. All rights reserved.
/35
1
栢野浩一（かやのこういち）
仕事デジタルエンジニアリング
（≒DX/デジタルツイン）20年以上
趣味コンピュータ系最近は xR
ハイキング（登りじゃないやつ）、旅行
出身三重生まれの名古屋育ち

/35

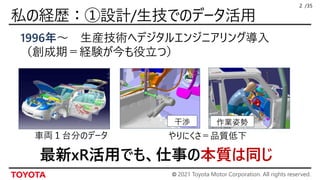

1996年～生産技術へデジタルエンジニアリング導入
（創成期＝経験が今も役立つ）
2
干渉
車両１台分のデータ
最新xR活用でも、仕事の本質は同じ
作業姿勢
やりにくさ＝品質低下

/35

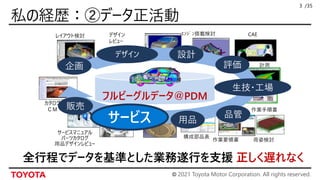

フルビーグルデータ＠PDM
カタログ
ＣＭ
サービスマニュアル
パーツカタログ
用品デザインレビュー
デザイン
レビュー
レイアウト検討
作業要領書荷姿検討
構成部品表
ｴﾝｼﾞﾝ搭載検討
作業手順書
計測
CAE
設計
デザイン
品管
評価
生技・工場
用品
企画
販売
サービス
3
全行程でデータを基準とした業務遂行を支援正しく遅れなく

/35

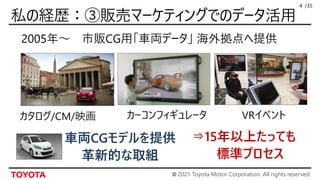

2005年～市販CG用「車両データ」海外拠点へ提供
4
カタログ/CM/映画 VRイベント
カーコンフィギュレータ
車両CGモデルを提供
革新的な取組
⇒15年以上たっても
標準プロセス

/35
5

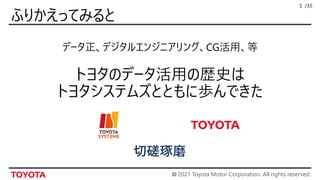

切磋琢磨

/35

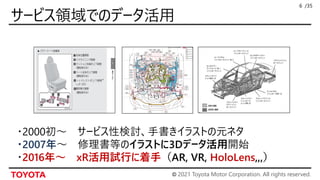

・2000初～サービス性検討、手書きイラストの元ネタ
・2007年～修理書等のイラストに3Dデータ活用開始
・2016年～ xR活用試行に着手（AR, VR, HoloLens,,,）
6

/35
7
GR Garageはクルマファンが集い、語らい、一緒になってクルマを楽しむ、
「町いちばんの楽しいクルマ屋さん」を目指しています。
https://toyota.jp/gr/garage/

/35

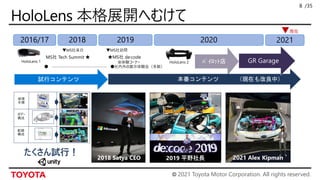

8
2016/17 2019 2020
2018
現在も改良中）
▼現在
2021
2018 Satya CEO 2021 Alex Kipman
たくさん試行！
2019 平野社長

/35
9

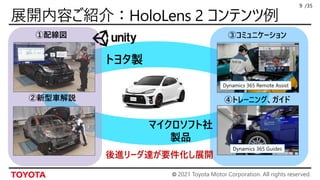

①配線図
④トレーニング、ガイド
③コミュニケーション
②新型車解説
Dynamics 365 Remote Assist
Dynamics 365 Guides
トヨタ製
マイクロソフト社
製品
後進リーダ達が要件化し展開

/35

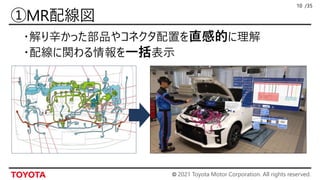

10
・解り辛かった部品やコネクタ配置を直感的に理解
・配線に関わる情報を一括表示

/35

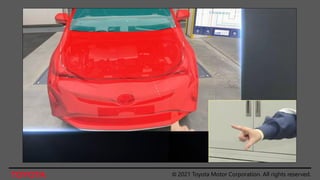

12
・機能解説を車両上に表示し、楽しくわかりやすく学習
ボデーエンジン
空力 4WD

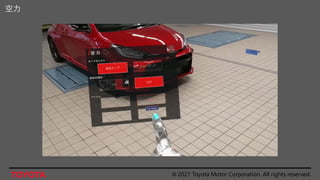

空力

/35
14
①エンジニアの魅力向上
エンジニアリーダー、新入社員へ将来像紹介整備学校生対象の体験イベント
②新たなお客様体験の提供販売店独自にSNS・YouTube上での紹介、集客誘致
③各種メディアでの紹介日刊自動車新聞、日刊工業新聞、日経新聞Web 他

/35
15

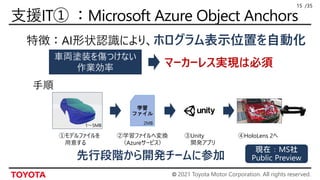

特徴：AI形状認識により、ホログラム表示位置を自動化
手順
学習
ファイル
①モデルファイルを
用意する
②学習ファイルへ変換
（Azureサービス）
③Unity
開発アプリ
④HoloLens 2へ
先行段階から開発チームに参加
1～5MB 2MB
車両塗装を傷つけない
作業効率マーカーレス実現は必須

/35

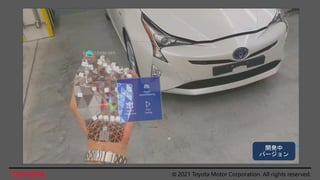

17

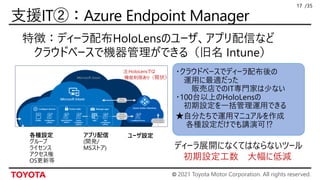

特徴：ディーラ配布HoloLensのユーザ、アプリ配信など
クラウドベースで機器管理ができる（旧名 Intune）
ユーザ設定
アプリ配信
各種設定
ディーラ展開になくてはならないツール
初期設定工数大幅に低減
注:HoloLensでは
機能制限あり（現状）

/35
18

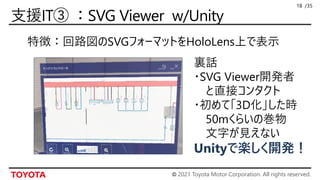

特徴：回路図のSVGフォーマットをHoloLens上で表示
裏話
・SVG Viewer開発者
と直接コンタクト
・初めて「3D化」した時
50mくらいの巻物
文字が見えない
Unityで楽しく開発！

/35
19

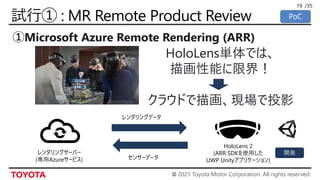

HoloLens単体では、
描画性能に限界！
クラウドで描画、現場で投影
①Microsoft Azure Remote Rendering (ARR)
HoloLens 2
(ARR SDKを使用した
UWP Unityアプリケーション)
レンダリングサーバー
(専用Azureサービス)
レンダリングデータ
センサーデータ
開発

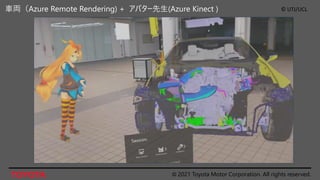

車両（Azure Remote Rendering) + アバター先生(Azure Kinect ) © UTJ/UCL

/35
21

/35
22

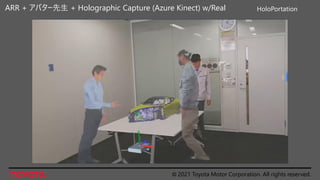

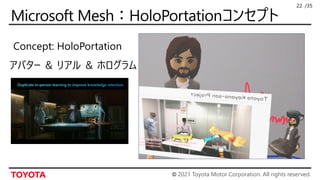

Concept: HoloPortation
アバター＆リアル＆ホログラム

ARR + アバター先生 + Holographic Capture (Azure Kinect) w/Real HoloPortation

/35
24

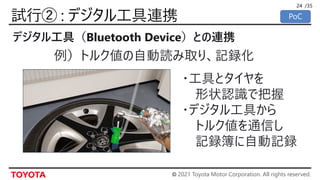

例）トルク値の自動読み取り、記録化
デジタル工具（Bluetooth Device）との連携
・工具とタイヤを
形状認識で把握
・デジタル工具から
トルク値を通信し
記録簿に自動記録

/35

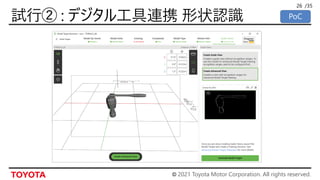

26

/35
27

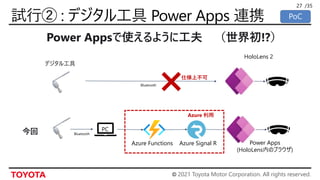

Power Appsで使えるように工夫（世界初!?）
PC
Azure Signal R
Azure Functions Power Apps
(HoloLens内のブラウザ)
Bluetooth
デジタル工具
HoloLens 2
Bluetooth
仕様上不可
今回
Azure 利用

/35
29

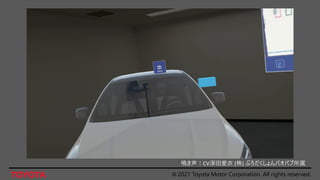

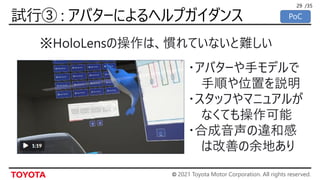

・アバターや手モデルで
手順や位置を説明
・スタッフやマニュアルが
なくても操作可能
・合成音声の違和感
は改善の余地あり
※HoloLensの操作は、慣れていないと難しい

鳴き声：CV深田愛衣 (株) ぷろだくしょんバオバブ所属

/35
31

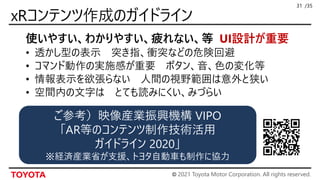

ご参考）映像産業振興機構 VIPO
「AR等のコンテンツ制作技術活用
ガイドライン 2020」
※経済産業省が支援、トヨタ自動車も制作に協力
UI設計が重要

/35
32

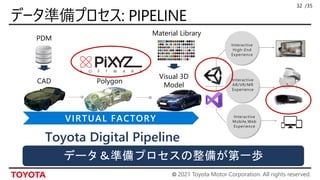

Interactive
High-End
Experience
Interactive
Mobile,Web
Experience
Interactive
AR/VR/MR
Experience
VIRTUAL FACTORY
CAD
PDM
Toyota Digital Pipeline
Visual 3D
Model
Material Library
Polygon

/35
33
33
May. 2018
Mar. 2019
Nov. 2018
May 2019
Unity＋xRで
ずっとやりたかった夢
「デジタルを現場で」
が実現
あこがれた映画、SF
開発者の皆様
ありがとうございます！

/35

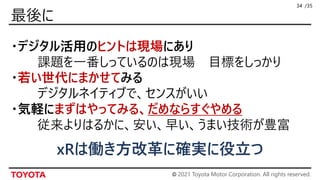

・デジタル活用のヒントは現場にあり
課題を一番しっているのは現場目標をしっかり
・若い世代にまかせてみる
デジタルネイティブで、センスがいい
・気軽にまずはやってみる、だめならすぐやめる
従来よりはるかに、安い、早い、うまい技術が豊富
34
xRは働き方改革に確実に役立つ

/35
35
xR・DXで
もっといいクルマづくり＆サービス
に努めてまいります
誰かの幸せのために
ご清聴ありがとうございました
