講演者：落合 信人（株式会社テレサイト） こんな人におすすめ ・Unity初心者やキャラクタの設定が苦手なゲームエンジニア ・キャラクターの群衆をお考えのアニメーター ・動物などの四足歩行のアニメーションの構築をお考えのディレクター 受講者が得られる知見 ・簡単にキャラクターの歩行アニメーションが設定できる自作アセットの紹介 ・プロシージャル・キャラクターアニメーションのプログラムの方法 ・四足歩行などの多足アニメーションへの応用

1. キャプチャデータはもういらない！
プロシージャル
キャラクターアニメーションガイド
Procedural Character Animation Guide
2018/5/9

2. 落合信人
映画・テレビのVFXスーパーバイザー
特撮ドラマプロデューサー
プラグインプログラマー
現在ディープラーニング勉強中！
Telesight / Technical Director
@numbershots

3. 従来のキーフレーム型アニメーションの問題点
• モーションデータは修正が大変
• 手付けの方法は作業量が多い
• キャラクター分だけモーションを準備しなければならない
• モーションのブレンドツリーを組むのも大変
• 動きが決まっているので単調に見える

4. プログラムだけでアニメーションするAssetを開発
Procedural Character Animation

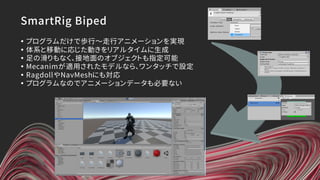

5. SmartRig Biped
• プログラムだけで歩行～走行アニメーションを実現
• 体系と移動に応じた動きをリアルタイムに生成
• 足の滑りもなく、接地面のオブジェクトも指定可能
• Mecanimが適用されたモデルなら、ワンタッチで設定
• RagdollやNavMeshにも対応
• プログラムなのでアニメーションデータも必要ない

6. SmartRig Biped パラメーター
SmartRig Bipedのパラメータは大きく二つに分かれて
います。
Setup Parameter
キャラクタの基本姿勢の調整。腰の位置や手の曲がり具
合など
Animation Parameter
アニメーションの調整。足の上げ具合や曲げ具合、フット
ステップに応じた、頭と胴、両手の位置や曲げ具

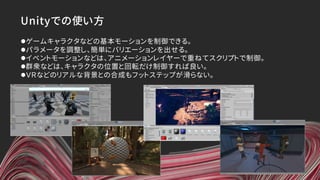

7. Unityでの使い方
lゲームキャラクタなどの基本モーションを制御できる。
lパラメータを調整し、簡単にバリエーションを出せる。
lイベントモーションなどは、アニメーションレイヤーで重ねてスクリプトで制御。
l群衆などは、キャラクタの位置と回転だけ制御すれば良い。
lＶＲなどのリアルな背景との合成もフットステップが滑らない。

8. 基本アルゴリズム
• 2歩の距離を定義
• 移動距離で設定距離をカウント
• 0.0～0.5を右足を停止
• 0.5～1.0で左足を停止
• 停止以外は、元の位置を追っかける
• カウントからSinなどで上下を追加
• Sinを変換して、足の回転等を再現

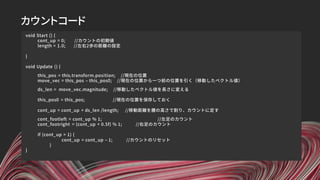

9. カウントコード
void Start () {
cont_up = 0; //カウントの初期値
length = 1.0; //左右2歩の距離の設定
}
void Update () {
this_pos = this.transform.position; //現在の位置
move_vec = this_pos – this_pos0; //現在の位置から一つ前の位置を引く（移動したベクトル値）
ds_len = move_vec.magnitude; //移動したベクトル値を長さに変える
this_pos0 = this_pos; //現在の位置を保存しておく
cont_up = cont_up + ds_len /length; //移動距離を腰の高さで割り、カウントに足す
cont_footleft = cont_up % 1; //左足のカウント
cont_footright = (cont_up + 0.5f) % 1; //右足のカウント
if (cont_up > 1) {
cont_up = cont_up – 1; //カウントのリセット
}
}

10. Thank you!
ご静聴ありがとうございました！
