Tecnologia 1r ESO. Unitat 2: Dibuix

1. DIBUIX

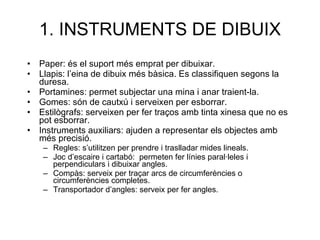

2. 1. INSTRUMENTS DE DIBUIX Paper: és el suport més emprat per dibuixar. Llapis: l’eina de dibuix més bàsica. Es classifiquen segons la duresa. Portamines: permet subjectar una mina i anar traient-la. Gomes: són de cautxú i serveixen per esborrar. Estilògrafs: serveixen per fer traços amb tinta xinesa que no es pot esborrar. Instruments auxiliars: ajuden a representar els objectes amb més precisió. Regles: s’utilitzen per prendre i traslladar mides lineals. Joc d’escaire i cartabó: permeten fer línies paral·leles i perpendiculars i dibuixar angles. Compàs: serveix per traçar arcs de circumferències o circumferències completes. Transportador d’angles: serveix per fer angles.

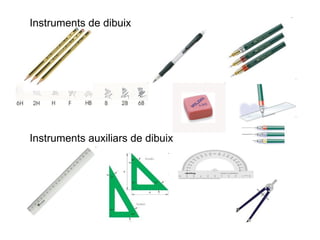

3. Instruments de dibuix Instruments auxiliars de dibuix

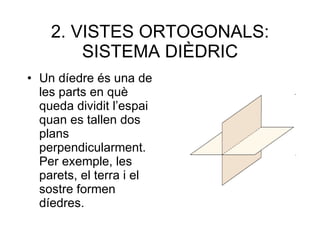

4. 2. VISTES ORTOGONALS: SISTEMA DIÈDRIC Un díedre és una de les parts en què queda dividit l’espai quan es tallen dos plans perpendicularment. Per exemple, les parets, el terra i el sostre formen díedres.

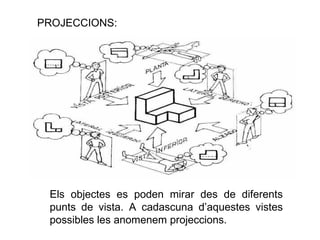

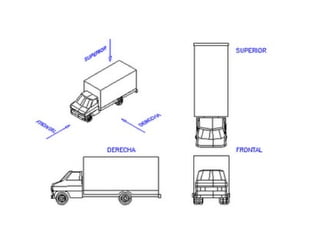

5. Els objectes es poden mirar des de diferents punts de vista. A cadascuna d’aquestes vistes possibles les anomenem projeccions. PROJECCIONS:

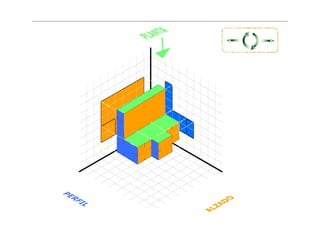

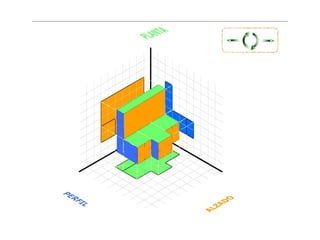

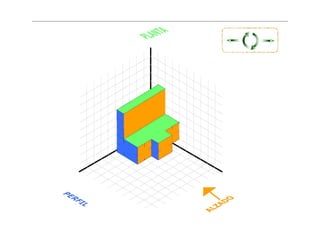

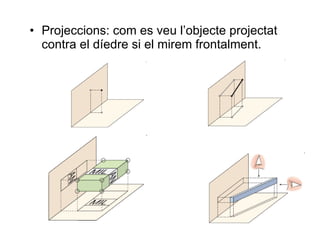

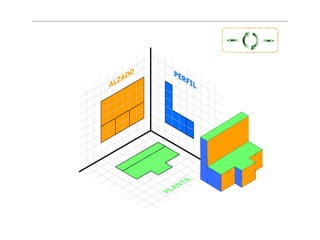

8. Projeccions: com es veu l’objecte projectat contra el díedre si el mirem frontalment.

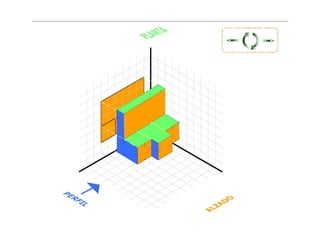

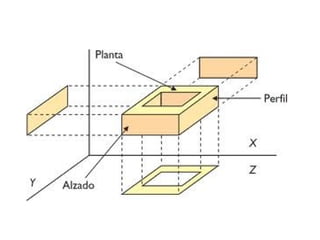

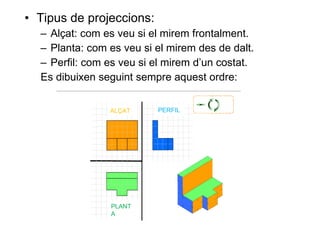

9. Tipus de projeccions: Alçat: com es veu si el mirem frontalment. Planta: com es veu si el mirem des de dalt. Perfil: com es veu si el mirem d’un costat. Es dibuixen seguint sempre aquest ordre: ALÇAT PLANTA PERFIL

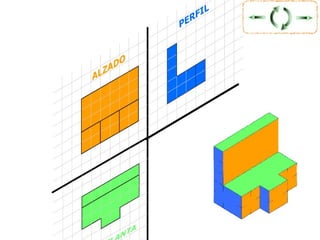

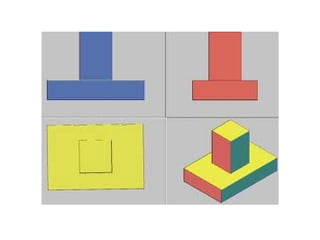

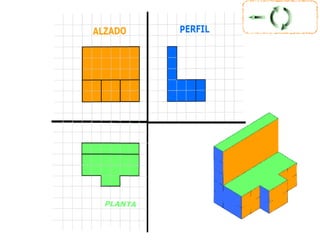

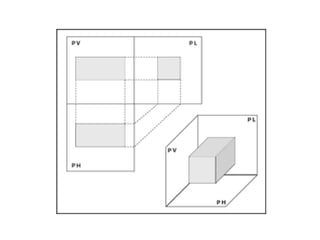

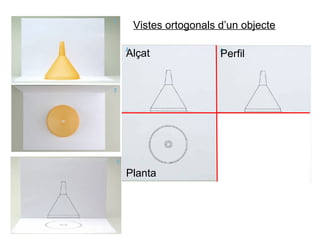

17. Alçat Perfil Planta Vistes ortogonals d’un objecte

21. 3. NORMALITZACIÓ I METROLOGIA La normalització consisteix en una sèrie de normes universals que s’apliquen a tots els plans. La metrologia és la ciència que estudia com prendre mides. El Sistema Internacional d’Unitats (SI) utilitza el metre (m) com a magnitud fonamental de longitud.

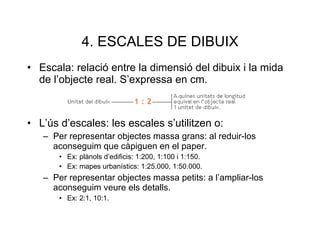

22. 4. ESCALES DE DIBUIX Escala: relació entre la dimensió del dibuix i la mida de l’objecte real. S’expressa en cm. L’ús d’escales: les escales s’utilitzen o: Per representar objectes massa grans: al reduir-los aconseguim que càpiguen en el paper. Ex: plànols d’edificis: 1:200, 1:100 i 1:150. Ex: mapes urbanístics: 1:25.000, 1:50.000. Per representar objectes massa petits: a l’ampliar-los aconseguim veure els detalls. Ex: 2:1, 10:1.

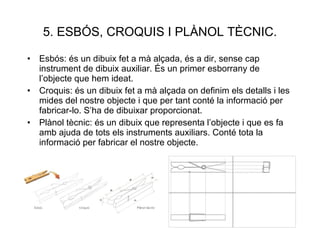

23. 5. ESBÓS, CROQUIS I PLÀNOL TÈCNIC. Esbós: és un dibuix fet a mà alçada, és a dir, sense cap instrument de dibuix auxiliar. És un primer esborrany de l’objecte que hem ideat. Croquis: és un dibuix fet a mà alçada on definim els detalls i les mides del nostre objecte i que per tant conté la informació per fabricar-lo. S’ha de dibuixar proporcionat. Plànol tècnic: és un dibuix que representa l’objecte i que es fa amb ajuda de tots els instruments auxiliars. Conté tota la informació per fabricar el nostre objecte.
