5. representació d´objectes
- 1.
- 2. graus de representaciód’un objecte... 03tecnologies_pepporca

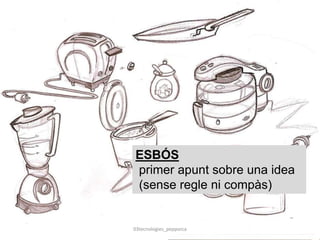

- 3. ESBÓS primer apunt sobreuna idea (sense regle ni compàs) 03tecnologies_pepporca

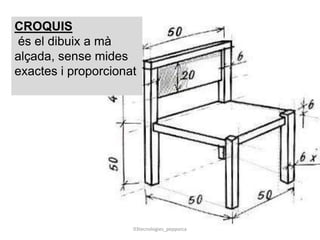

- 4. 03tecnologies_pepporca CROQUIS és el dibuixa mà alçada, sense mides exactes i proporcionat

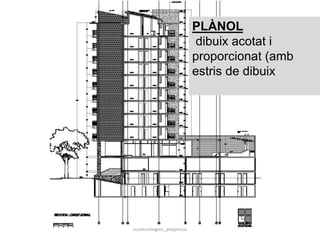

- 5. 03tecnologies_pepporca PLÀNOL dibuix acotat i proporcionat(amb estris de dibuix
- 6.

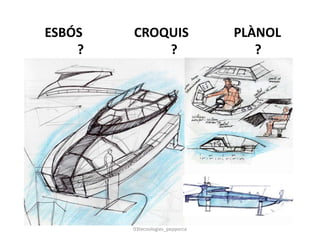

- 7. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

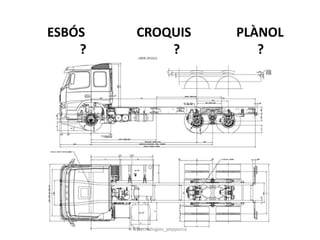

- 8. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

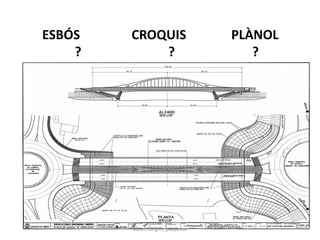

- 9. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

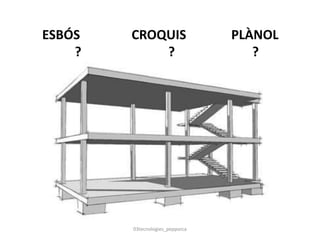

- 10. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

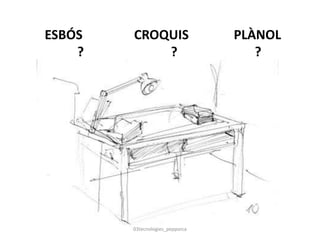

- 11. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

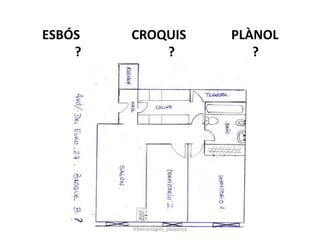

- 12. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

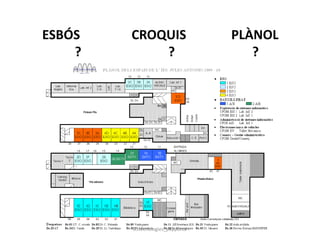

- 13. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

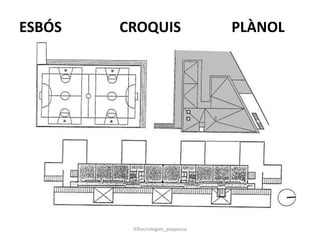

- 14. ESBÓS CROQUIS PLÀNOL ?? ? 03tecnologies_pepporca

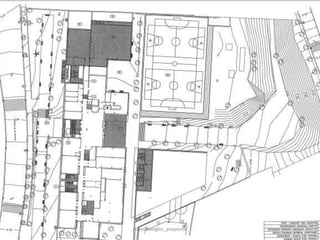

- 15.

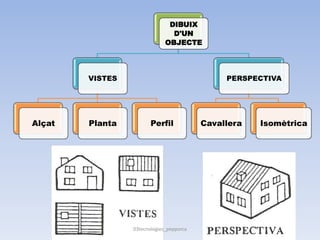

- 16. DIBUIX D'UN OBJECTE VISTES Alçat Planta Perfil PERSPECTIVA CavalleraIsomètrica 03tecnologies_pepporca
- 17.

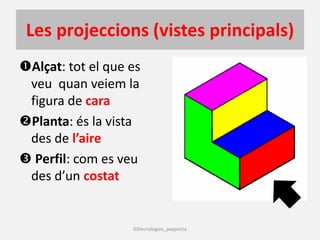

- 18. Les projeccions (vistesprincipals) Alçat: tot el que es veu quan veiem la figura de cara Planta: és la vista des de l’aire Perfil: com es veu des d’un costat 03tecnologies_pepporca

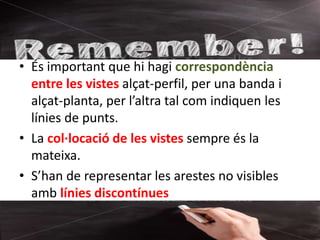

- 19. • És importantque hi hagi correspondència entre les vistes alçat-perfil, per una banda i alçat-planta, per l’altra tal com indiquen les línies de punts. • La col·locació de les vistes sempre és la mateixa. • S’han de representar les arestes no visibles amb línies discontínues 03tecnologies_pepporca

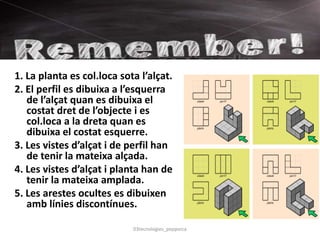

- 20. Observacions 1. La plantaes col.loca sota l’alçat. 2. El perfil es dibuixa a l’esquerra de l’alçat quan es dibuixa el costat dret de l’objecte i es col.loca a la dreta quan es dibuixa el costat esquerre. 3. Les vistes d’alçat i de perfil han de tenir la mateixa alçada. 4. Les vistes d’alçat i planta han de tenir la mateixa amplada. 5. Les arestes ocultes es dibuixen amb línies discontínues. 03tecnologies_pepporca
- 21.
- 22. Dibuixa les tresvistes principals (alçat, planta i perfil) A. B. C. 03tecnologies_pepporca

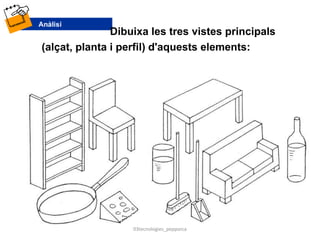

- 23. Dibuixa les tresvistes principals (alçat, planta i perfil) d'aquests elements: 03tecnologies_pepporca

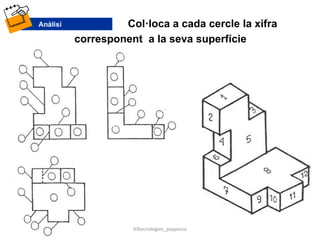

- 24. Col·loca a cadacercle la xifra corresponent a la seva superfície 03tecnologies_pepporca

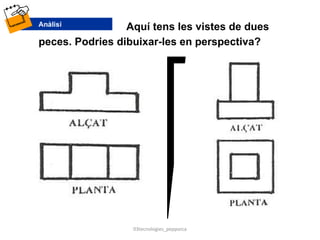

- 25. Aquí tens lesvistes de dues peces. Podries dibuixar-les en perspectiva? 03tecnologies_pepporca
- 26.
- 27.

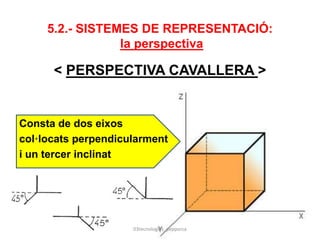

- 28. 5.2.- SISTEMES DEREPRESENTACIÓ: la perspectiva < PERSPECTIVA CAVALLERA > Consta de dos eixos col·locats perpendicularment i un tercer inclinat 03tecnologies_pepporca

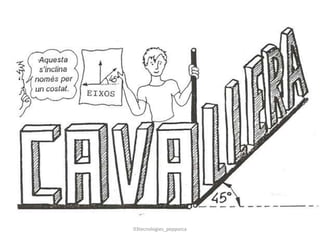

- 29.

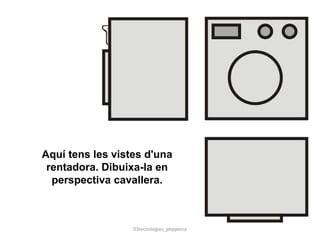

- 30. Aquí tens lesvistes d'una rentadora. Dibuixa-la en perspectiva cavallera. 03tecnologies_pepporca

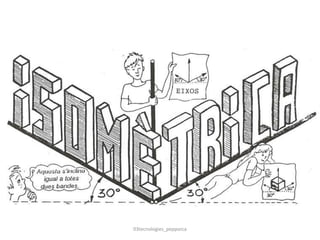

- 31. < PERSPECTIVA ISOMÈTRICA> Els eixos queden separats per un mateix angle (120º) 03tecnologies_pepporca
- 32.
- 33.

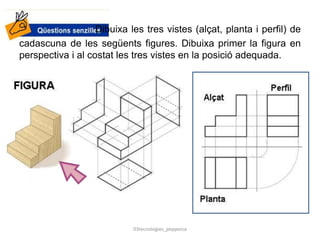

- 34. Dibuixa les tresvistes (alçat, planta i perfil) de cadascuna de les següents figures. Dibuixa primer la figura en perspectiva i al costat les tres vistes en la posició adequada. 03tecnologies_pepporca

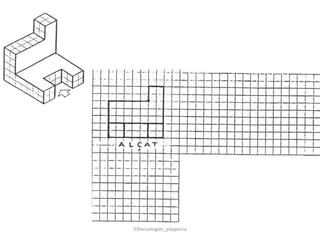

- 35.
