1. ELS INSTRUMENTS DE
DIBUIX TÈCNIC

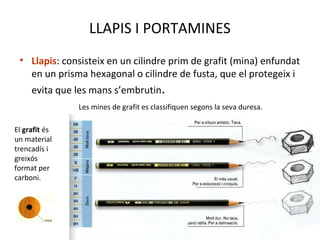

2. LLAPIS I PORTAMINES
• Llapis: consisteix en un cilindre prim de grafit (mina) enfundat
en un prisma hexagonal o cilindre de fusta, que el protegeix i
evita que les mans s’embrutin.
El grafit és
un material
trencadís i
greixós
format per
carboni.
Les mines de grafit es classifiquen segons la seva duresa.

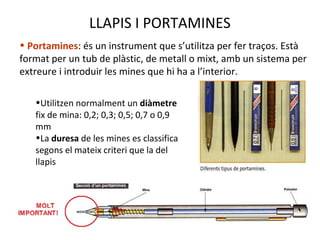

3. LLAPIS I PORTAMINES
• Portamines: és un instrument que s’utilitza per fer traços. Està
format per un tub de plàstic, de metall o mixt, amb un sistema per
extreure i introduir les mines que hi ha a l’interior.
•Utilitzen normalment un diàmetre
fix de mina: 0,2; 0,3; 0,5; 0,7 o 0,9
mm
•La duresa de les mines es classifica
segons el mateix criteri que la del
llapis

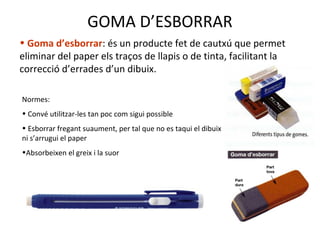

4. GOMA D’ESBORRAR
• Goma d’esborrar: és un producte fet de cautxú que permet
eliminar del paper els traços de llapis o de tinta, facilitant la
correcció d’errades d’un dibuix.
Normes:
• Convé utilitzar-les tan poc com sigui possible
• Esborrar fregant suaument, per tal que no es taqui el dibuix
ni s’arrugui el paper
•Absorbeixen el greix i la suor

5. REGLES
• Regles: Són instruments que
utilitzem per prendre i traslladar
mides lineals i traçar línies rectes.
Té bisellat al costat on hi ha la
graduació en mil·límetres. Els
més habituals són de 30 a 50cm
Bisell: serveix per
facilitar la lectura de
mides sobre el paper

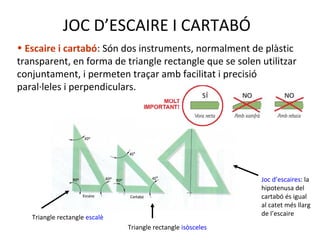

6. JOC D’ESCAIRE I CARTABÓ
• Escaire i cartabó: Són dos instruments, normalment de plàstic
transparent, en forma de triangle rectangle que se solen utilitzar
conjuntament, i permeten traçar amb facilitat i precisió
paral·leles i perpendiculars.
Triangle rectangle escalè
Triangle rectangle isòsceles
Joc d’escaires: la
hipotenusa del
cartabó és igual
al catet més llarg
de l’escaire

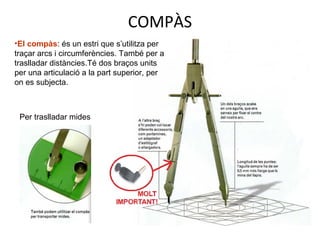

7. COMPÀS
Per traslladar mides
•El compàs: és un estri que s’utilitza per
traçar arcs i circumferències. També per a
traslladar distàncies.Té dos braços units
per una articulació a la part superior, per
on es subjecta.

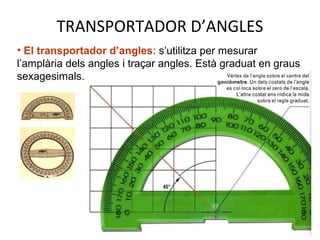

8. TRANSPORTADOR D’ANGLES
• El transportador d’angles: s’utilitza per mesurar
l’amplària dels angles i traçar angles. Està graduat en graus
sexagesimals.

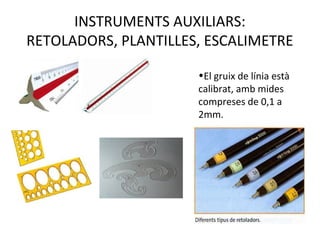

9. INSTRUMENTS AUXILIARS:
RETOLADORS, PLANTILLES, ESCALIMETRE
•El gruix de línia està
calibrat, amb mides
compreses de 0,1 a
2mm.

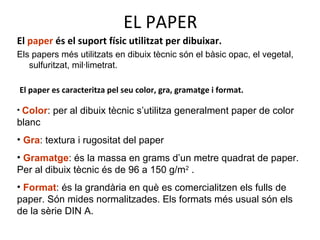

10. EL PAPER
El paper es caracteritza pel seu color, gra, gramatge i format.
• Color: per al dibuix tècnic s’utilitza generalment paper de color
blanc
• Gra: textura i rugositat del paper
• Gramatge: és la massa en grams d’un metre quadrat de paper.
Per al dibuix tècnic és de 96 a 150 g/m2
.
• Format: és la grandària en què es comercialitzen els fulls de
paper. Són mides normalitzades. Els formats més usual són els
de la sèrie DIN A.
El paper és el suport físic utilitzat per dibuixar.
Els papers més utilitzats en dibuix tècnic són el bàsic opac, el vegetal,
sulfuritzat, mil·limetrat.

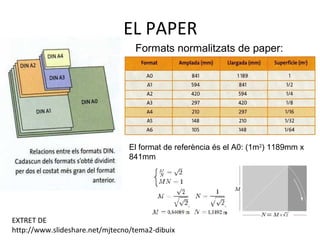

11. EL PAPER
Formats normalitzats de paper:
El format de referència és el A0: (1m2
) 1189mm x
841mm
EXTRET DE
http://www.slideshare.net/mjtecno/tema2-dibuix
