Com comunicar les idees. Els documents. Suports i instruments de dibuix. Esbossos i croquis. El dibuix en perspectiva.

1. LA COMUNICACIÓ D’IDEES Esta presentación se ha realizado por Virgilio Marco. Profesor de Apoyo al Área Práctica del IES Tiempos Modernos de Zaragoza. [email_address] www.iestiemposmodernos.com Traduit: Avel·lí Capó

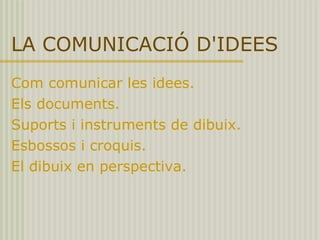

2. LA COMUNICACIÓ D'IDEES Com comunicar les idees.

3. Els documents.

4. Suports i instruments de dibuix.

5. Esbossos i croquis.

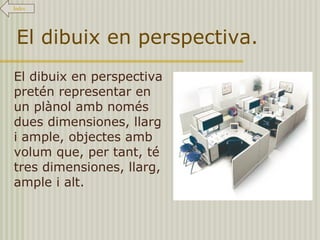

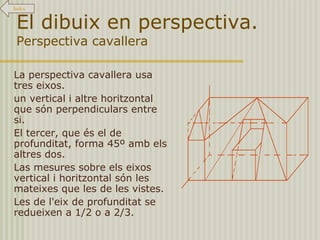

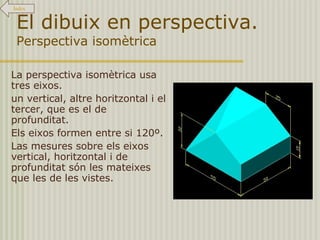

6. El dibuix en perspectiva.

7. Com comunicar les idees Diferents formes de comunicar idees: Amb la veu: frases curtes i precises al nivell del auditori i reforçades amb moviments. Amb audiovisuals: l'ordinador i el canó de projecció, el vídeo, .... Amb maquetes: Mostren molt bé la forma i el funcionament de elsproductes. Amb dibuixos: reforçats amb textos, colores, retalls, programes de dibuix, ... mitjançant textos: usant el llenguatge amb precisió i claredat i en el suport adequat. Índex

8. Els documents. Documents necessaris en el projecte. La memòria tècnica: descriu tot el projecte i consta de: proposta, solucions possibles, procés de treball, funcionament, uso, materials, ... Els plànols: són els dibuixos precisos per a dissenyar i construir el projecte. El pressupost: recull detallats tots els costos que se calcula suposarà el projecte. Índex

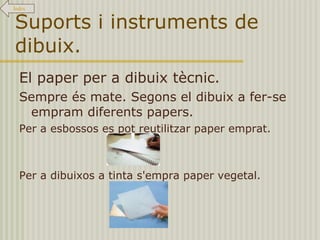

9. Suports i instruments de dibuix . El paper per a dibuix tècnic. Sempre és mate. Segons el dibuix a fer-se empram diferents papers. Per a esbossos es pot reutilitzar paper emprat. Per a dibuixos a tinta s'empra paper vegetal. Índex

10. Suports i instruments de dibuix . Els útils i instruments de dibuix Compàs. Per a traçar arcs i circumferències Gomes d'esborrar. Per a eliminar traços equivocats. Rotuladors. Per a marcar les línies principals del dibuix ja acabant. llapissos de colors. Se empren per a resoldre algun aspecte especial del dibuix El portamines. Amb un mateix portamines se poden usar mines de diferent duresa i color. Els llapisos. De major o menor duresa Segons anem a fer un traç fi o gruixut. Índex

11. Suports i instruments de dibuix . Las plantilles i les regles Transportador de angles. Per a mesurar i dibuixar angles. Sol ser un semicercle de plàstic transparent, graduat en el seu contorn. Cartabó Forma de triangle rectangle amb un angle de 90º (lògicament), altre de 30º i altre de 60º Escaire. Forma de triangle rectangle isòsceles. Té un angle de 90º i dos de 45º. El regla graduat. Per a mesurar longituds i traçar rectes. Sol ser de plàstic va graduada en mm per un del seus costats en el que té un bisell Índex

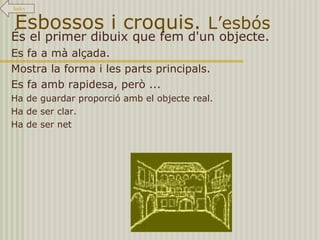

12. Esbossos i croquis. L’esbós És el primer dibuix que fem d'un objecte. Es fa a mà alçada.

13. Mostra la forma i les parts principals.
