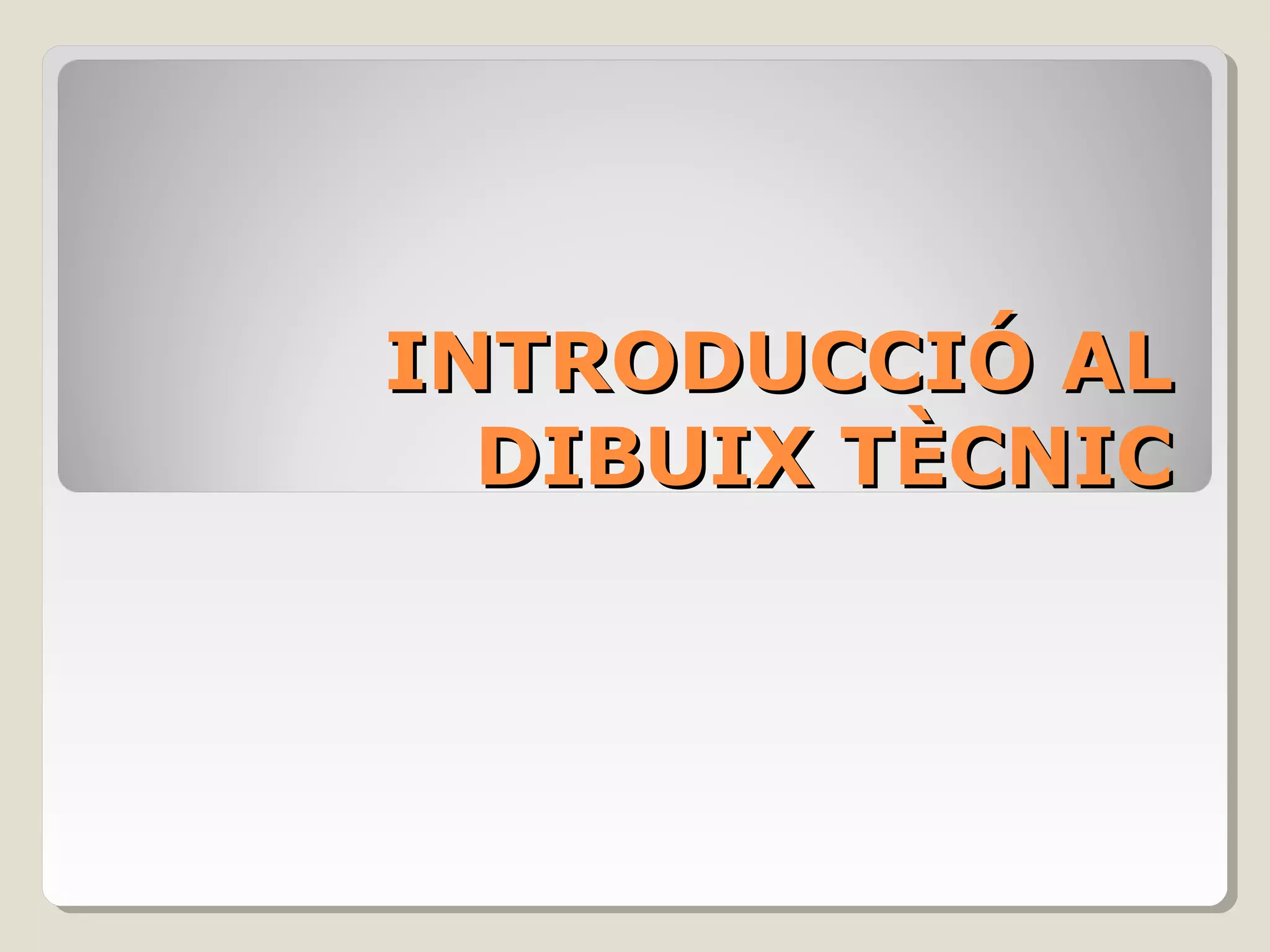

1. INTRODUCCIÓ ALINTRODUCCIÓ AL
DIBUIX TÈCNICDIBUIX TÈCNIC

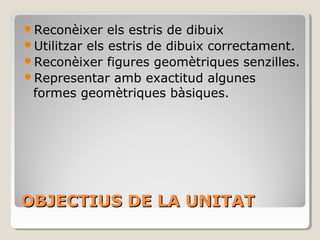

2. OBJECTIUS DE LA UNITATOBJECTIUS DE LA UNITAT
Reconèixer els estris de dibuix
Utilitzar els estris de dibuix correctament.
Reconèixer figures geomètriques senzilles.
Representar amb exactitud algunes
formes geomètriques bàsiques.

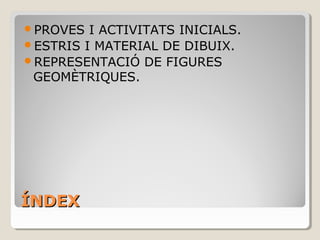

3. ÍNDEXÍNDEX
PROVES I ACTIVITATS INICIALS.
ESTRIS I MATERIAL DE DIBUIX.
REPRESENTACIÓ DE FIGURES
GEOMÈTRIQUES.

4. PROVA INICIAL. ACTIVITAT 1PROVA INICIAL. ACTIVITAT 1
 Quins instruments de
dibuix s’han utilitzat per
traçar la representació
del símbol gràfic de la
transmissió per
corretja?
a)Compàs, estilògraf i
escaire.
b)Escaire i cartabó, regla,
compàs i llapis.
c) Semicercle graduat,
escaire i cartabó, regle i
llapis.

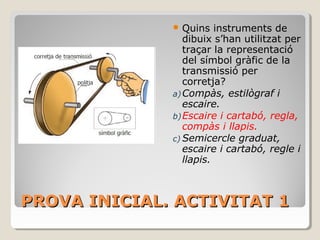

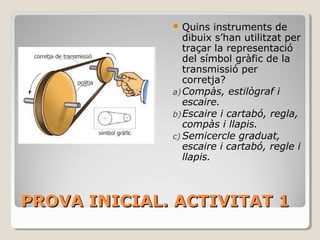

5. PROVA INICIAL. ACTIVITAT 1PROVA INICIAL. ACTIVITAT 1
 Quins instruments de
dibuix s’han utilitzat per
traçar la representació
del símbol gràfic de la
transmissió per
corretja?
a)Compàs, estilògraf i
escaire.
b)Escaire i cartabó, regla,
compàs i llapis.
c) Semicercle graduat,
escaire i cartabó, regle i
llapis.

6. PROVA INICIAL. ACTIVITAT 2PROVA INICIAL. ACTIVITAT 2
Aquest mosaic
nassarita, anomenat
peix volador, està
format per tres
figures geomètriques:
a)Hexàgon, rectangle i
triangle.
b)Quadrat, heptàgon i
romboide.
c)Triangle, pentàgon i
trapezi.

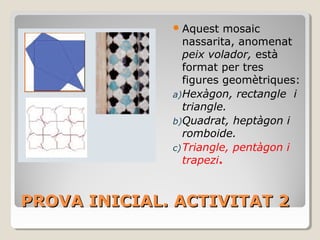

7. PROVA INICIAL. ACTIVITAT 2PROVA INICIAL. ACTIVITAT 2
Aquest mosaic
nassarita, anomenat
peix volador, està
format per tres
figures geomètriques:
a)Hexàgon, rectangle i
triangle.
b)Quadrat, heptàgon i
romboide.
c)Triangle, pentàgon i
trapezi.

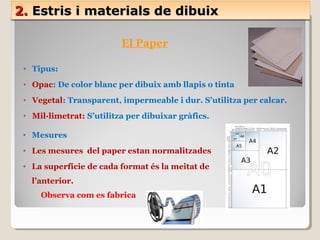

8. 2.2. Estris i materials de dibuixEstris i materials de dibuix2.2. Estris i materials de dibuixEstris i materials de dibuix
El Paper
• Tipus:
• Opac: De color blanc per dibuix amb llapis o tinta
• Vegetal: Transparent, impermeable i dur. S’utilitza per calcar.
• Mil·limetrat: S’utilitza per dibuixar gràfics.
• Mesures
• Les mesures del paper estan normalitzades
• La superfície de cada format és la meitat de
l’anterior.
Observa com es fabrica

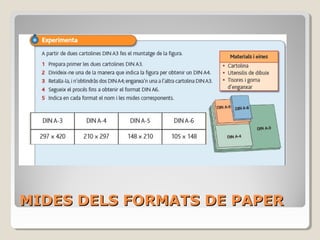

9. MIDES DELS FORMATS DE PAPERMIDES DELS FORMATS DE PAPER

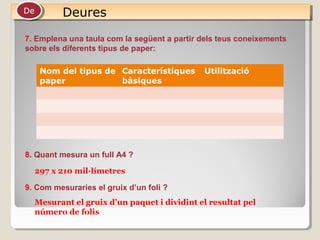

10. DeuresDeuresDeDe
7. Emplena una taula com la següent a partir dels teus coneixements
sobre els diferents tipus de paper:
Nom del tipus de
paper
Característiques
bàsiques
Utilització
8. Quant mesura un full A4 ?
9. Com mesuraries el gruix d’un foli ?
297 x 210 mil·límetres
Mesurant el gruix d’un paquet i dividint el resultat pel
número de folis

11. 2.2.Estris i materialsde dibuixEstris i materialsde dibuix2.2.Estris i materialsde dibuixEstris i materialsde dibuix
El Llapis
• És l’eina de dibuix més bàsica.
• Està format per un embolcall de fusta i una mina de grafit.
• Es classifiquen per la seva duresa.
• Característiques.

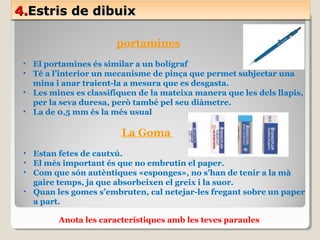

12. 4.4.Estris de dibuixEstris de dibuix4.4.Estris de dibuixEstris de dibuix
portamines
• El portamines és similar a un bolígraf
• Té a l’interior un mecanisme de pinça que permet subjectar una
mina i anar traient-la a mesura que es desgasta.
• Les mines es classifiquen de la mateixa manera que les dels llapis,
per la seva duresa, però també pel seu diàmetre.
• La de 0,5 mm és la més usual
La Goma
• Estan fetes de cautxú.
• El més important és que no embrutin el paper.
• Com que són autèntiques «esponges», no s’han de tenir a la mà
gaire temps, ja que absorbeixen el greix i la suor.
• Quan les gomes s’embruten, cal netejar-les fregant sobre un paper
a part.
Anota les característiques amb les teves paraules

13. 4.4.Estris de dibuixEstris de dibuix4.4.Estris de dibuixEstris de dibuix

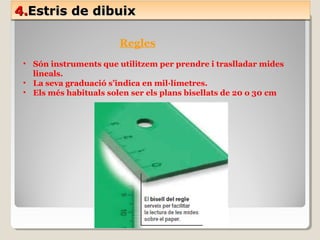

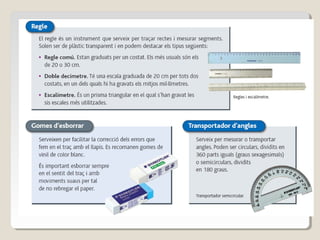

Regles
• Són instruments que utilitzem per prendre i traslladar mides
lineals.
• La seva graduació s’indica en mil·límetres.
• Els més habituals solen ser els plans bisellats de 20 o 30 cm

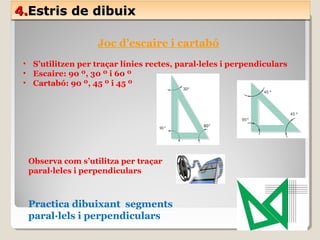

14. 4.4.Estris de dibuixEstris de dibuix4.4.Estris de dibuixEstris de dibuix
Joc d’escaire i cartabó
• S’utilitzen per traçar línies rectes, paral·leles i perpendiculars
• Escaire: 90 º, 30 º i 60 º
• Cartabó: 90 º, 45 º i 45 º
Observa com s’utilitza per traçar
paral·leles i perpendiculars
Practica dibuixant segments
paral·lels i perpendiculars

15. 4.4.Estris de dibuixEstris de dibuix4.4.Estris de dibuixEstris de dibuix

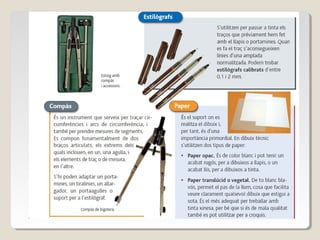

El compàs
• És l’estri que utilitzem per traçar arcs de circumferència o
circumferències completes.
El transportador d’angles
• També rep el nom de goniòmetre.
• És l’instrument que utilitzem per a mesurar angles.
• Pot ser semicircular o circular
• Està graduat en graus sexagesimals.

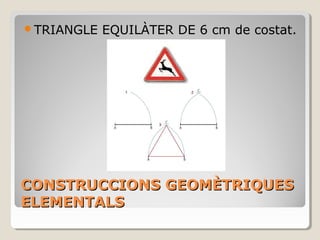

18. CONSTRUCCIONS GEOMÈTRIQUESCONSTRUCCIONS GEOMÈTRIQUES
ELEMENTALSELEMENTALS
TRIANGLE EQUILÀTER DE 6 cm de costat.

19. Triangle equilàter inscrit en una
circumferència de 4 cm de radi

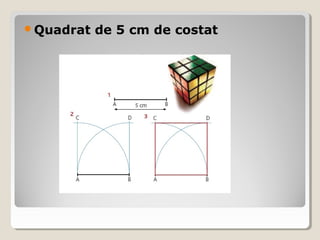

20. Quadrat de 5 cm de costat

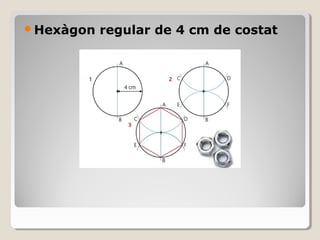

21. Hexàgon regular de 4 cm de costat

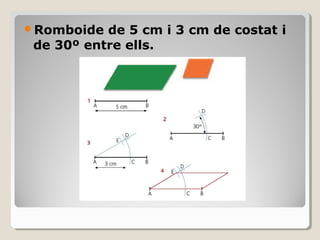

22. Romboide de 5 cm i 3 cm de costat i
de 30º entre ells.
