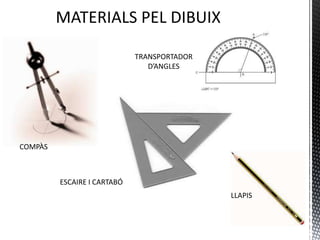

2. TRANSPORTADOR
D’ANGLES
COMPÀS
ESCAIRE I CARTABÓ
LLAPIS

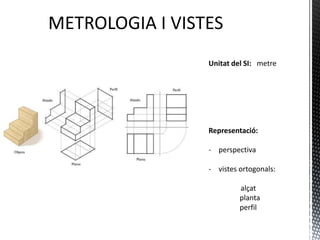

3. Representació:
Unitat del SI: metre - Perspectiva
- Vistes ortogonals:
alçat
planta
perfil

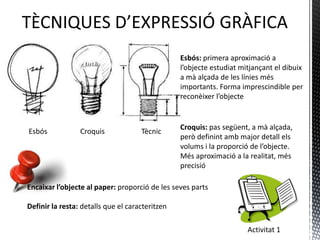

4. Esbós: primera aproximació a
l’objecte estudiat mitjançant el dibuix
a mà alçada de les línies més
importants. Forma imprescindible per
reconèixer l’objecte
Croquis: pas següent, a mà alçada,
Esbós Croquis Tècnic
però definint amb major detall els
volums i la proporció de l’objecte.
Més aproximació a la realitat, més
precisió
Encaixar l’objecte al paper: proporció de les seves parts
Definir la resta: detalls que el caracteritzen
Activitat 1

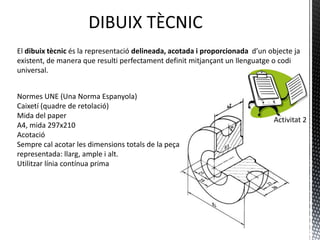

5. El dibuix tècnic és la representació delineada, acotada i proporcionada d’un objecte ja
existent, de manera que resulti perfectament definit mitjançant un llenguatge o codi
universal.
Normes UNE (Una Norma Espanyola)
- Caixetí (quadre de retolació)
- Mida del paper: A4, mida 297x210
- Acotació
- Sempre cal acotar les dimensions totals de la Activitat 2
peça representada: llarg, ample i alt.
- Utilitzar línia contínua prima
- Puntes de fletxa amb la mateixa mida (15⁰)
- Número de cota sobre la línia de cota en
horitzontal i a l’esquerra en vertical
- Línia de cota a 8 mm de l’aresta, com a mínim.
- Per acotar el diàmetre, utilitzam ᴓ
- Per acotar el radi , usam R
- No s’han de duplicar cotes en diferents vistes

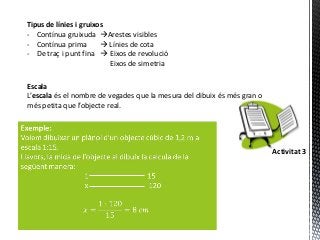

6. Tipus de línies i gruixos
- Contínua gruixuda Arestes visibles
- Contínua prima  Línies de cota
- De traç i punt fina  Eixos de revolució
Eixos de simetria
Escala
L’escala és el nombre de vegades que la mesura del dibuix és més gran o
més petita que l’objecte real.
Activitat 3

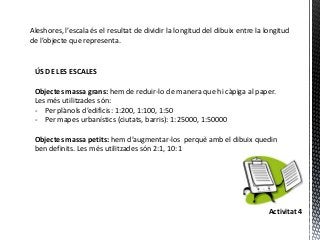

7. Aleshores, l’escala és el resultat de dividir la longitud del dibuix entre la longitud
de l’objecte que representa.
ÚS DE LES ESCALES
Objectes massa grans: hem de reduir-lo de manera que hi càpiga al paper.
Les més utilitzades són:
- Per plànols d’edificis: 1:200, 1:100, 1:50
- Per mapes urbanístics (ciutats, barris): 1:25000, 1:50000
Objectes massa petits: hem d’augmentar-los perquè amb el dibuix quedin
ben definits. Les més utilitzades són 2:1, 10:1
Activitat 4

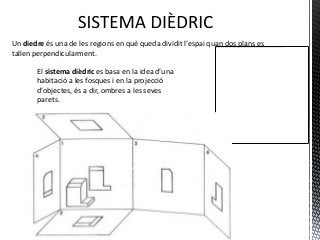

8. Un diedre és una de les regions en què queda dividit l’espai quan dos plans es
tallen perpendicularment.
El sistema dièdric es basa en la idea d’una
habitació a les fosques i en la projecció
d’objectes, és a dir, ombres a les seves
parets.

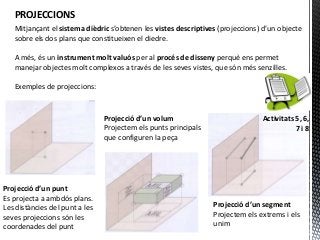

9. PROJECCIONS
Mitjançant el sistema dièdric s’obtenen les vistes descriptives (projeccions) d’un objecte
sobre els dos plans que constitueixen el diedre.
A més, és un instrument molt valuós per al procés de disseny perquè ens permet
manejar objectes molt complexos a través de les seves vistes, que són més senzilles.
Exemples de projeccions:
Projecció d’un volum Activitats 5, 6,
Projectem els punts principals 7i8
que configuren la peça
Projecció d’un punt
Es projecta a ambdós plans.
Les distàncies del punt a les Projecció d’un segment
seves projeccions són les Projectem els extrems i els
coordenades del punt unim

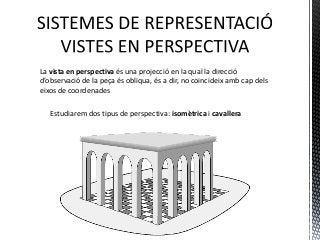

10. La vista en perspectiva és una projecció en la qual la direcció
d’observació de la peça és obliqua, és a dir, no coincideix amb cap dels
eixos de coordenades
Estudiarem dos tipus de perspectiva: isomètrica i cavallera

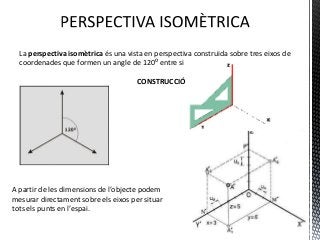

11. La perspectiva isomètrica és una vista en perspectiva construïda sobre tres eixos de
coordenades que formen un angle de 120⁰ entre si
CONSTRUCCIÓ
