1. Plástica Blanca Ballester Moreno 3º E.S.O.(B) 20-4-2011

2. Els Sistemes de Representació

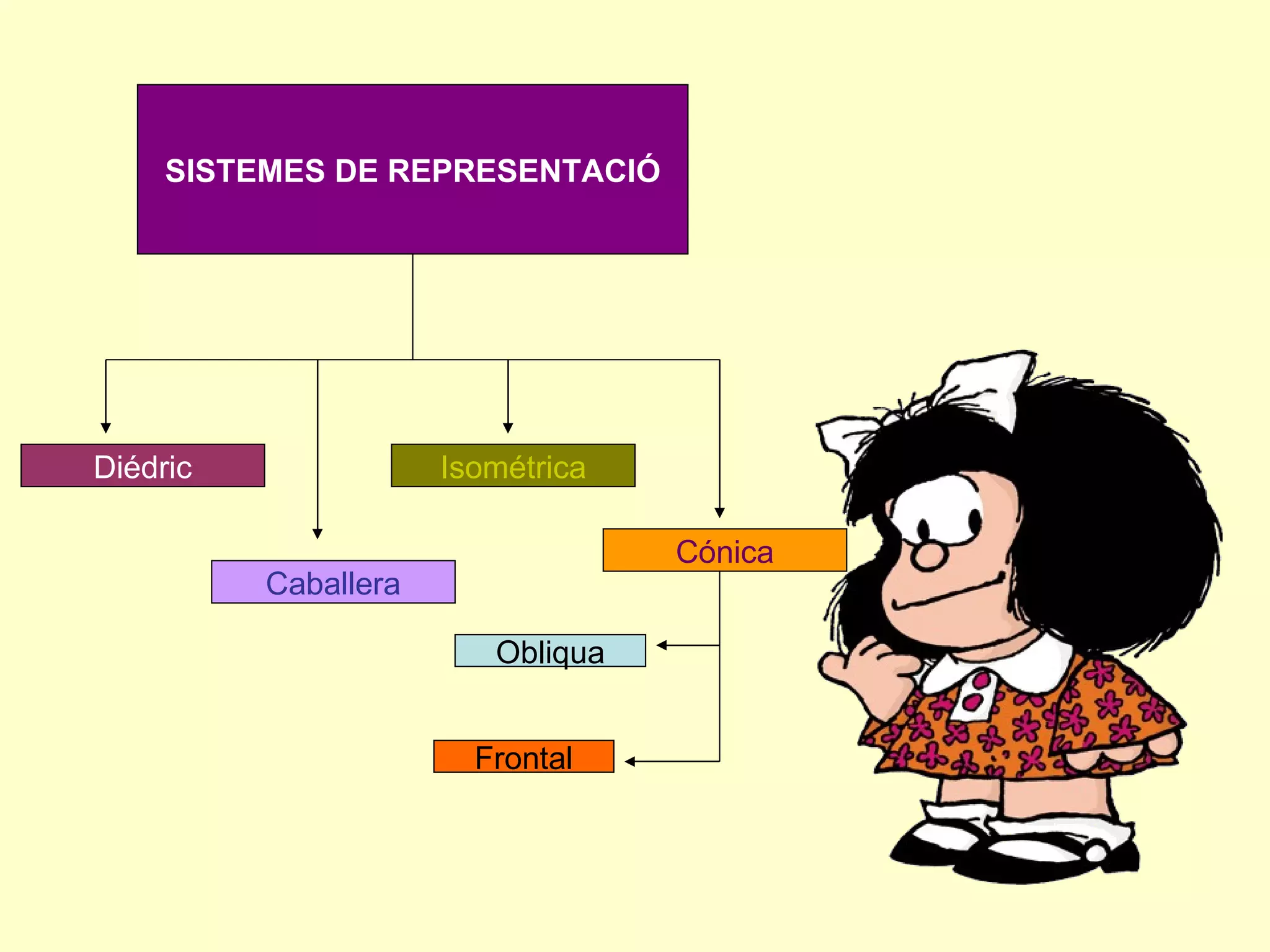

3. SISTEMES DE REPRESENTACIÓ Diédric Cónica Caballera Isométrica Frontal Obliqua

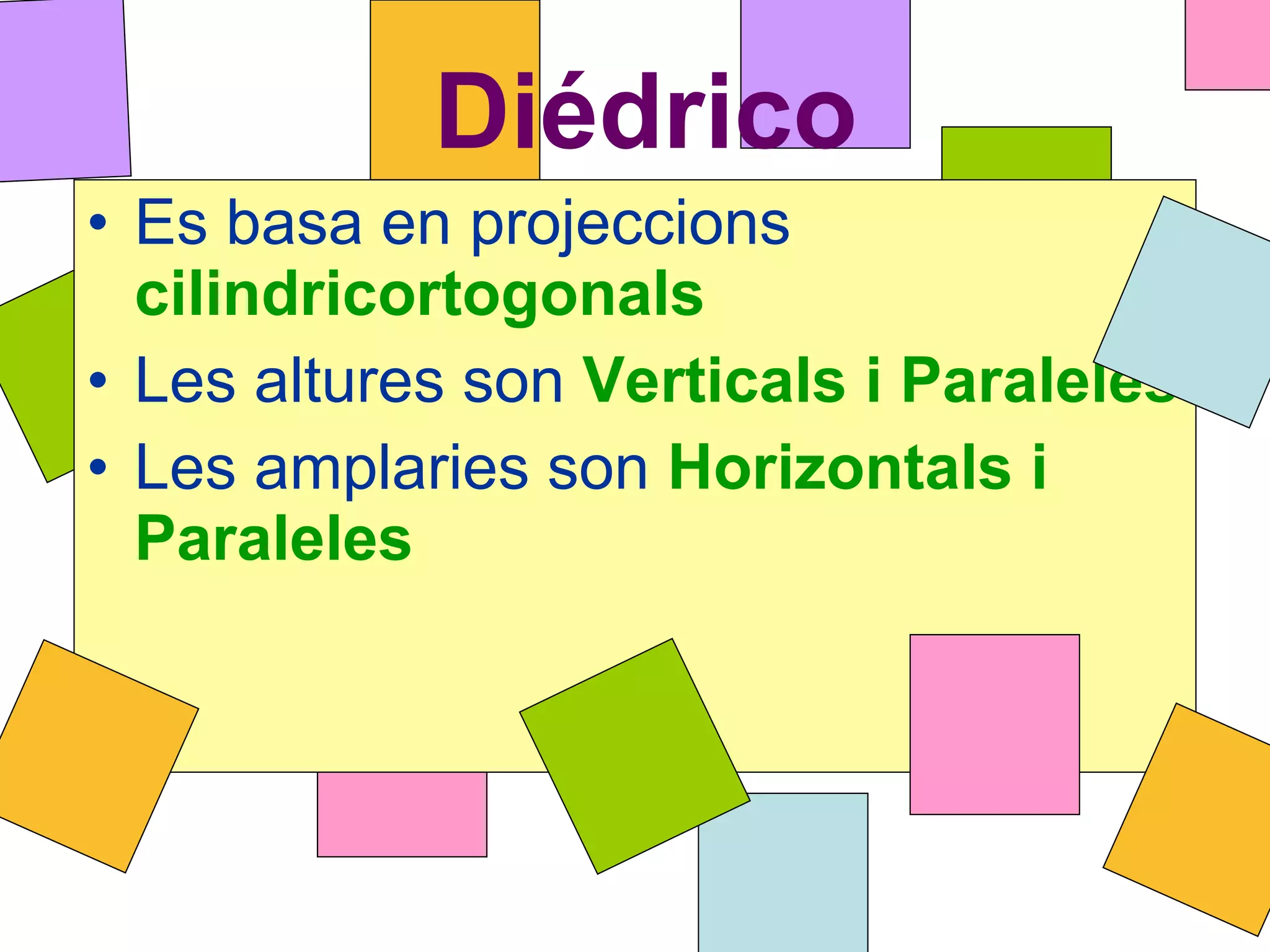

4. Diédrico Es basa en projeccions cilindricortogonals Les altures son Verticals i Paraleles Les amplaries son Horizontals i Paraleles

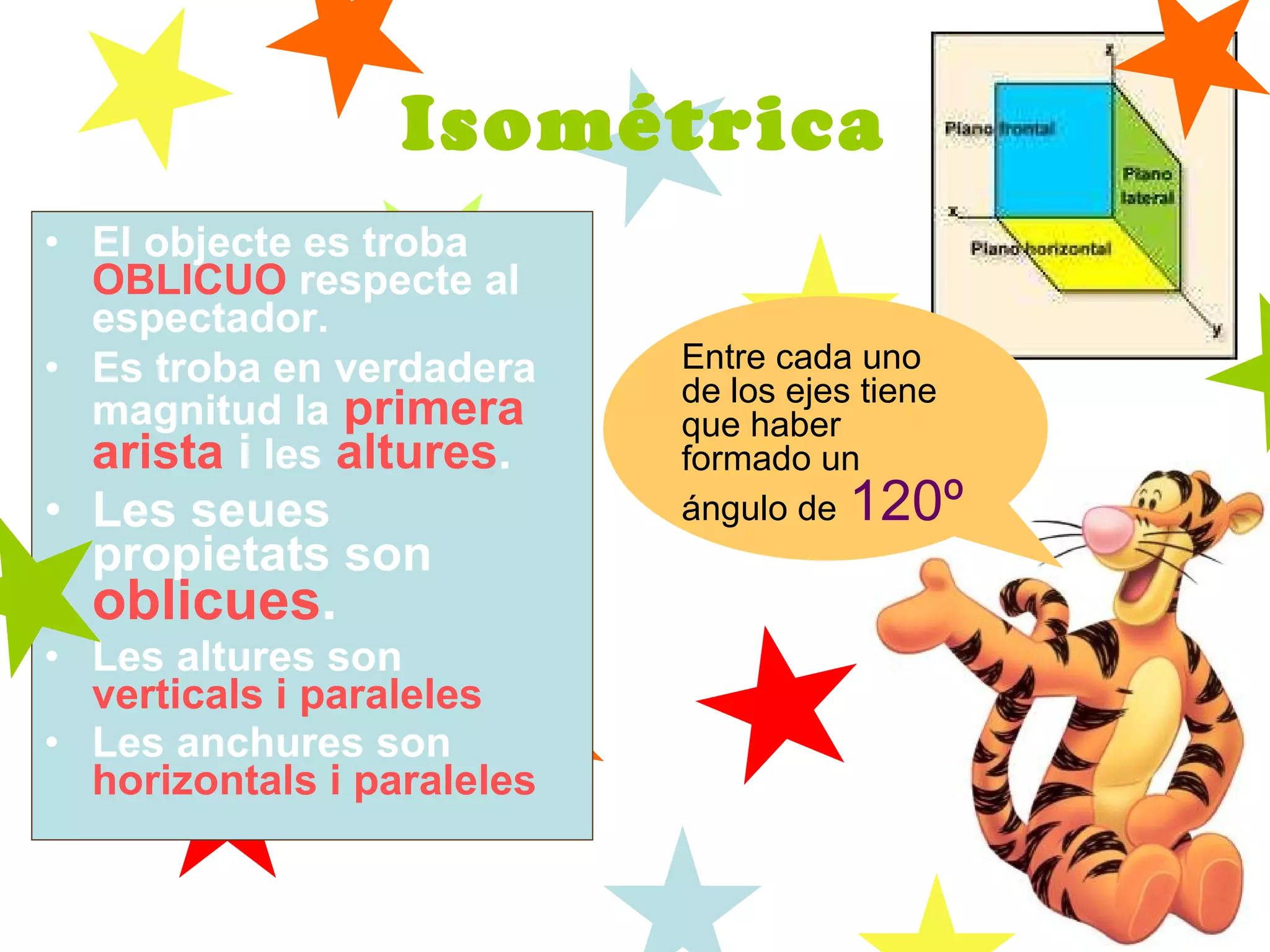

5. Isométrica El objecte es troba OBLICUO respecte al espectador. Es troba en verdadera magnitud la primera arista i les altures . Les seues propietats son oblicues . Les altures son verticals i paraleles Les anchures son horizontals i paraleles Entre cada uno de los ejes tiene que haber formado un ángulo de 120º

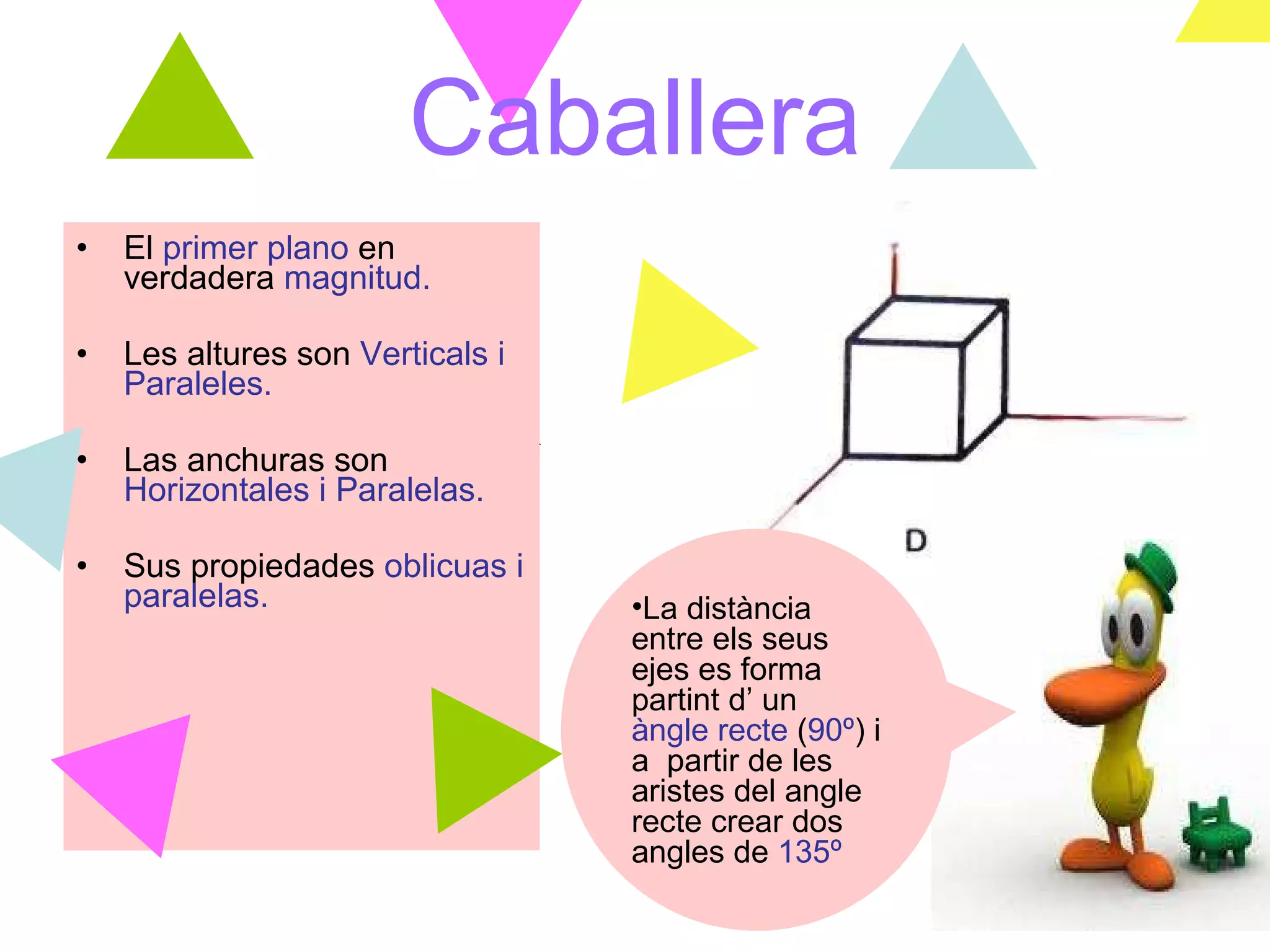

6. Caballera El primer plano en verdadera magnitud. Les altures son Verticals i Paraleles. Las anchuras son Horizontales i Paralelas. Sus propiedades oblicuas i paralelas. La distància entre els seus ejes es forma partint d’ un àngle recte ( 90º ) i a partir de les aristes del angle recte crear dos angles de 135º

7. Cónica Cónica Frontal Les profunditats convergen en un punt ( Punt de fuga) Té la primera vista en verdadera magnitud Cónica Oblicua Les profunditats convergen en dos punts (Punts de fuga) Sols tenen la primera arista en verdadera magnitud

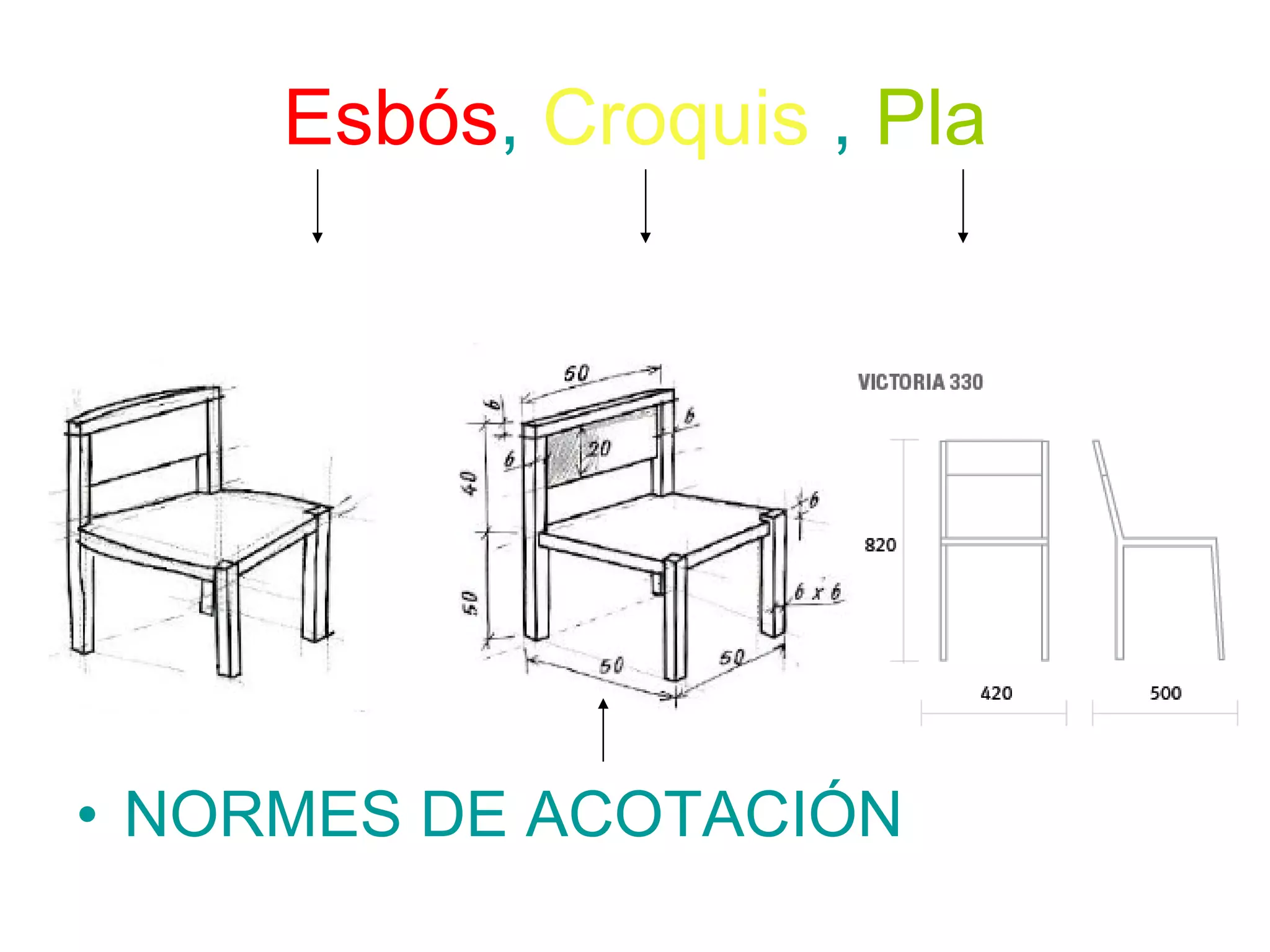

8. Esbós , Croquis , Pla NORMES DE ACOTACIÓN

9. Esbós: Primer apunt d‘un objecte; en general sense molts detalls. Croquis :Es representa el objecte amb tota la informació necesària per a poder interpretar els elements que incluix. Pla: Es representa el objecte amb tota la informació necesària , elaborat a partir de herramientes de dibuix i adaptat a les formes del dibuix.

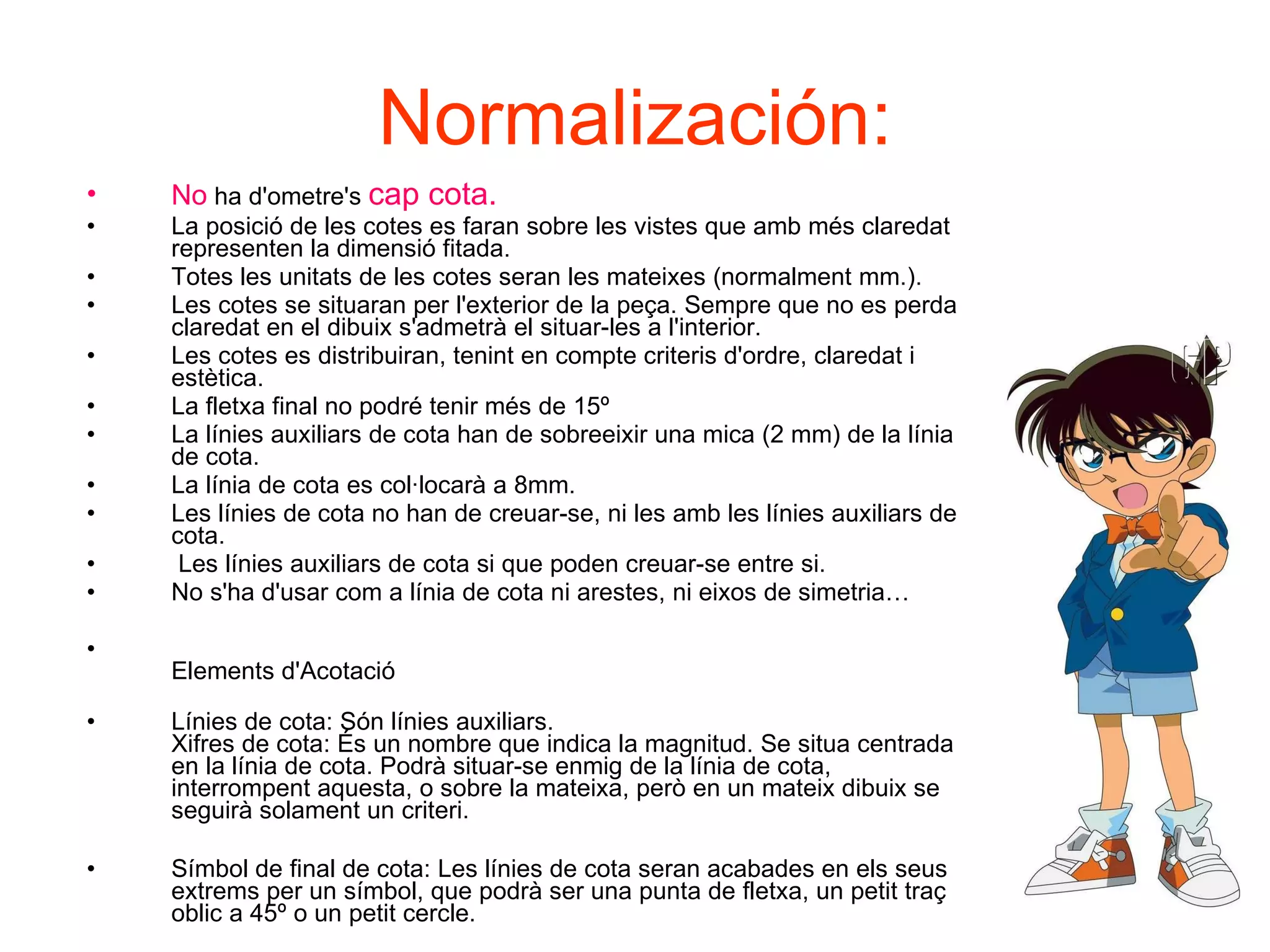

10. Normalización: No ha d'ometre's cap cota. La posició de les cotes es faran sobre les vistes que amb més claredat representen la dimensió fitada. Totes les unitats de les cotes seran les mateixes (normalment mm.). Les cotes se situaran per l'exterior de la peça. Sempre que no es perda claredat en el dibuix s'admetrà el situar-les a l'interior. Les cotes es distribuiran, tenint en compte criteris d'ordre, claredat i estètica. La fletxa final no podré tenir més de 15º La línies auxiliars de cota han de sobreeixir una mica (2 mm) de la línia de cota. La línia de cota es col·locarà a 8mm. Les línies de cota no han de creuar-se, ni les amb les línies auxiliars de cota. Les línies auxiliars de cota si que poden creuar-se entre si. No s'ha d'usar com a línia de cota ni arestes, ni eixos de simetria… Elements d'Acotació Línies de cota: Són línies auxiliars. Xifres de cota: És un nombre que indica la magnitud. Se situa centrada en la línia de cota. Podrà situar-se enmig de la línia de cota, interrompent aquesta, o sobre la mateixa, però en un mateix dibuix se seguirà solament un criteri. Símbol de final de cota: Les línies de cota seran acabades en els seus extrems per un símbol, que podrà ser una punta de fletxa, un petit traç oblic a 45º o un petit cercle.
