1. IES Cap de Llevant
Dp. de Tecnologia

2. 

DIBUIX TÈCNIC

3. L'esbós és un dibuix esquemàtic fet
a mà alçada, emprant llapis, paper i
goma d'esborrar i realitzat
generalment sense estris de dibuix
auxiliars. Pot ser un primer apunt de
l'objecte ideat que encara no està
totalment definit.

4. Exercici
• Descarrega del
moodle els fulls
amb esbossos
amb pauta I
entrega’ls una
vegada realitzats

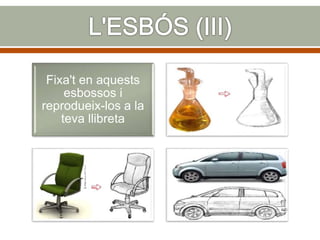

5. Fixa't en aquests
esbossos i
reprodueix-los a la
teva llibreta

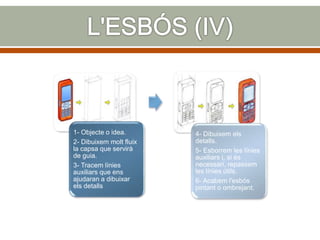

6. 1- Objecte o idea.
2- Dibuixem molt fluix
la capsa que servirà
de guia.
3- Tracem línies
auxiliars que ens
ajudaran a dibuixar
els detalls
4- Dibuixem els
detalls.
5- Esborrem les línies
auxiliars i, si és
necessari, repassem
les línies útils.
6- Acabem l'esbós
pintant o ombrejant.

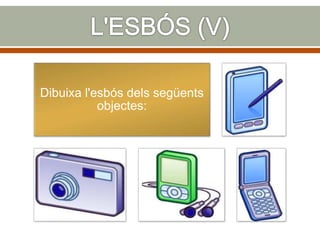

7. Dibuixa l'esbós dels següents
objectes:

8. 

DIBUIX TÈCNIC

10. 

DIBUIX TÈCNIC

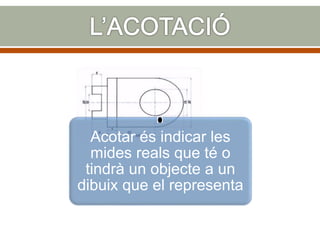

11. Acotar és indicar les
mides reals que té o
tindrà un objecte a un
dibuix que el representa

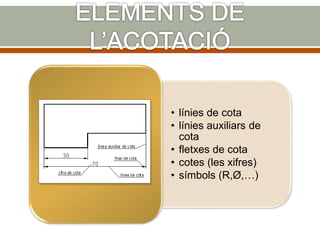

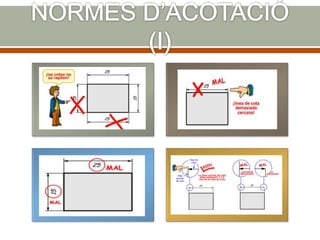

12. • línies de cota
• línies auxiliars de
cota
• fletxes de cota
• cotes (les xifres)
• símbols (R,Ø,…)

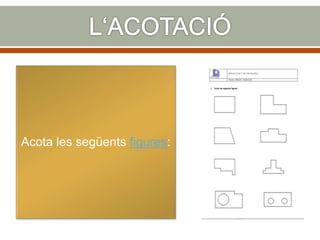

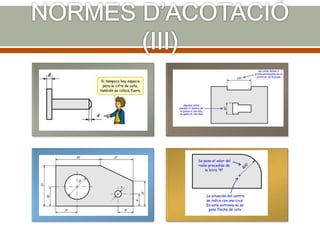

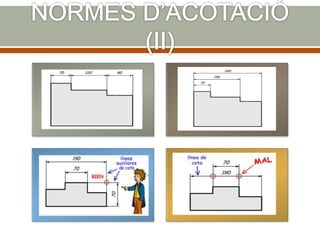

17. Acota les següents figures:

18. 

DIBUIX TÈCNIC

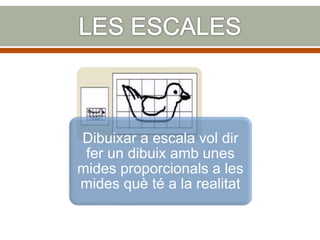

19. Dibuixar a escala vol dir
fer un dibuix amb unes
mides proporcionals a les
mides què té a la realitat

20. AMPLIACIÓ: dibuixem
més gros
REDUCCIÓ: dibuixem
més petit

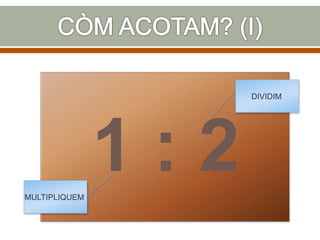

21. 1 : 2
DIVIDIM
MULTIPLIQUEM

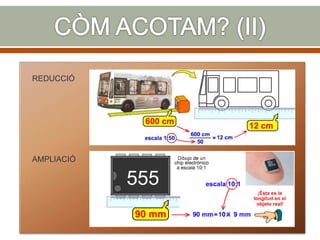

22. REDUCCIÓ
AMPLIACIÓ
X
=

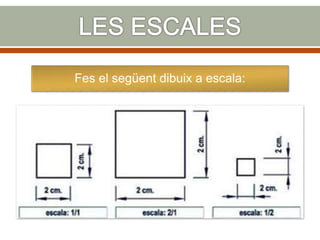

23. Fes el següent dibuix a escala:

24. 

DIBUIX TÈCNIC

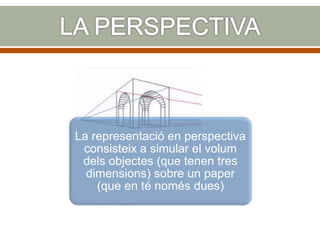

25. La representació en perspectiva
consisteix a simular el volum
dels objectes (que tenen tres
dimensions) sobre un paper
(que en té només dues)

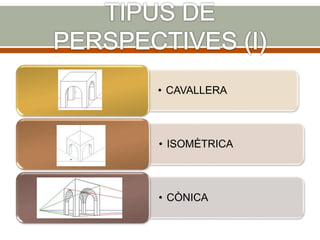

26. • CAVALLERA
• ISOMÈTRICA
• CÒNICA

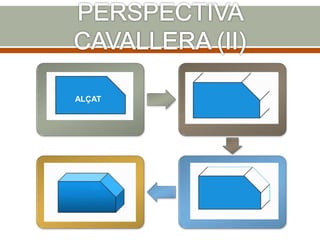

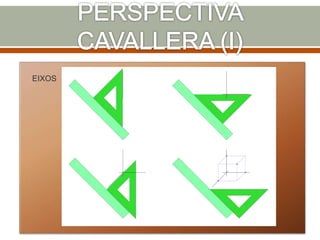

28. EIXOS

29. ALÇAT

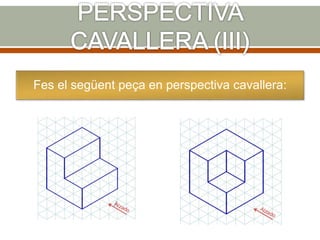

30. Fes el següent peça en perspectiva cavallera:

31. 

DIBUIX TÈCNIC

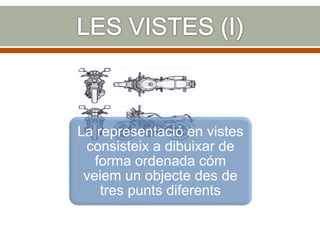

32. La representació en vistes
consisteix a dibuixar de
forma ordenada cóm
veiem un objecte des de
tres punts diferents

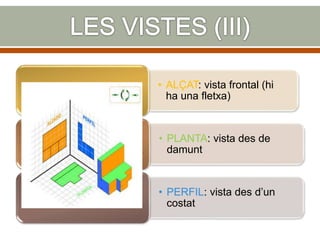

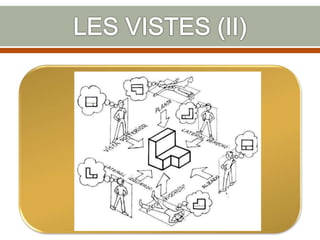

34. • ALÇAT: vista frontal (hi
ha una fletxa)
• PLANTA: vista des de
damunt
• PERFIL: vista des d’un
costat

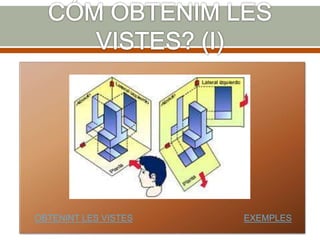

35. OBTENINT LES VISTES EXEMPLES

36. Dibuixa les vistes de les següents peces:
