1. Unitat 4:
Estructures
Autora: Rosa Rodríguez Ávila

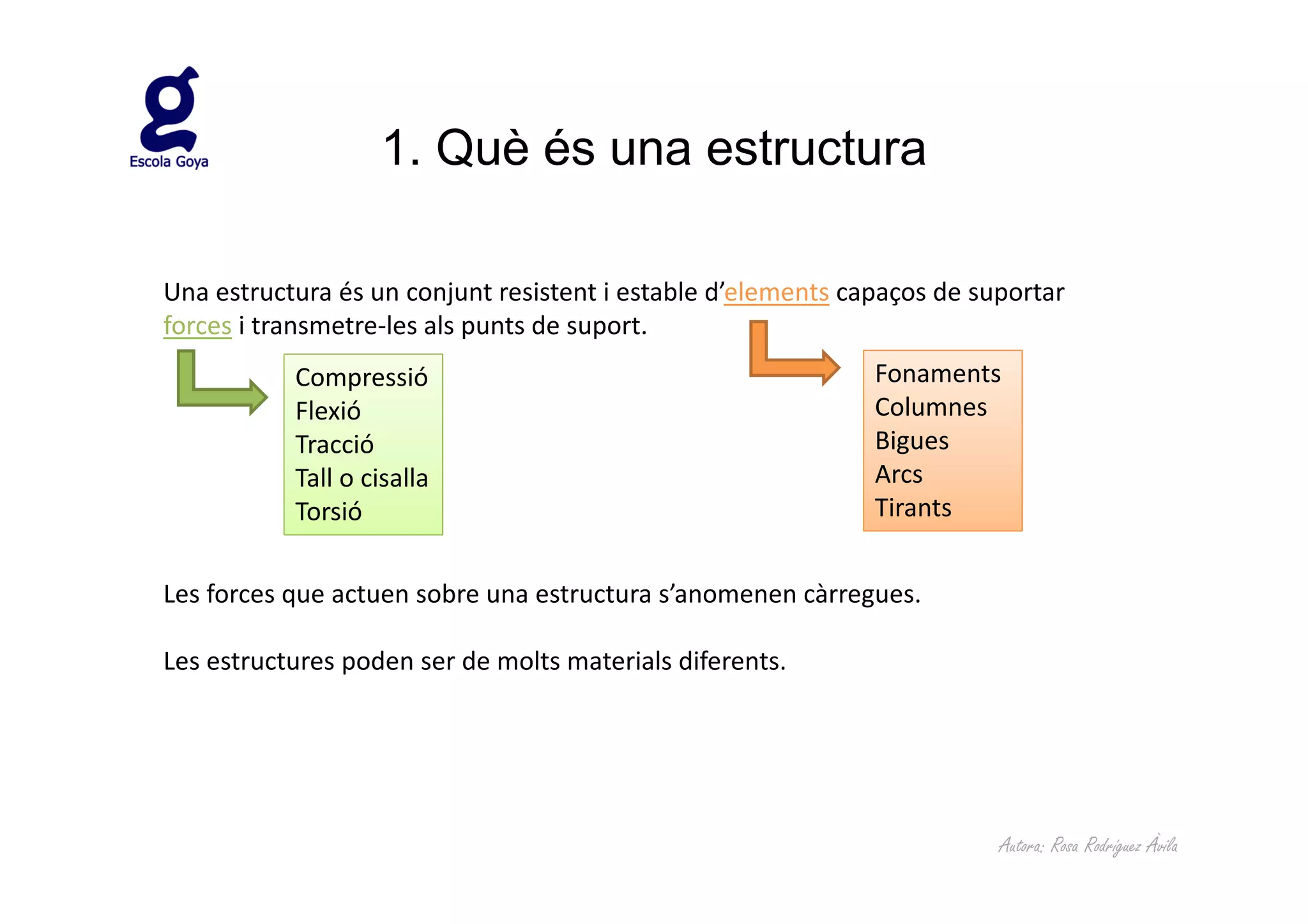

2. 1. Què és una estructura
Una estructura és un conjunt resistent i estable d’elements capaços de suportar
forces i transmetre-les als punts de suport.
Compressió Fonaments
Flexió Columnes
Tracció Bigues
Tall o cisalla Arcs
Torsió Tirants
Les forces que actuen sobre una estructura s’anomenen càrregues.
Les estructures poden ser de molts materials diferents.
Autora: Rosa Rodríguez Àvila

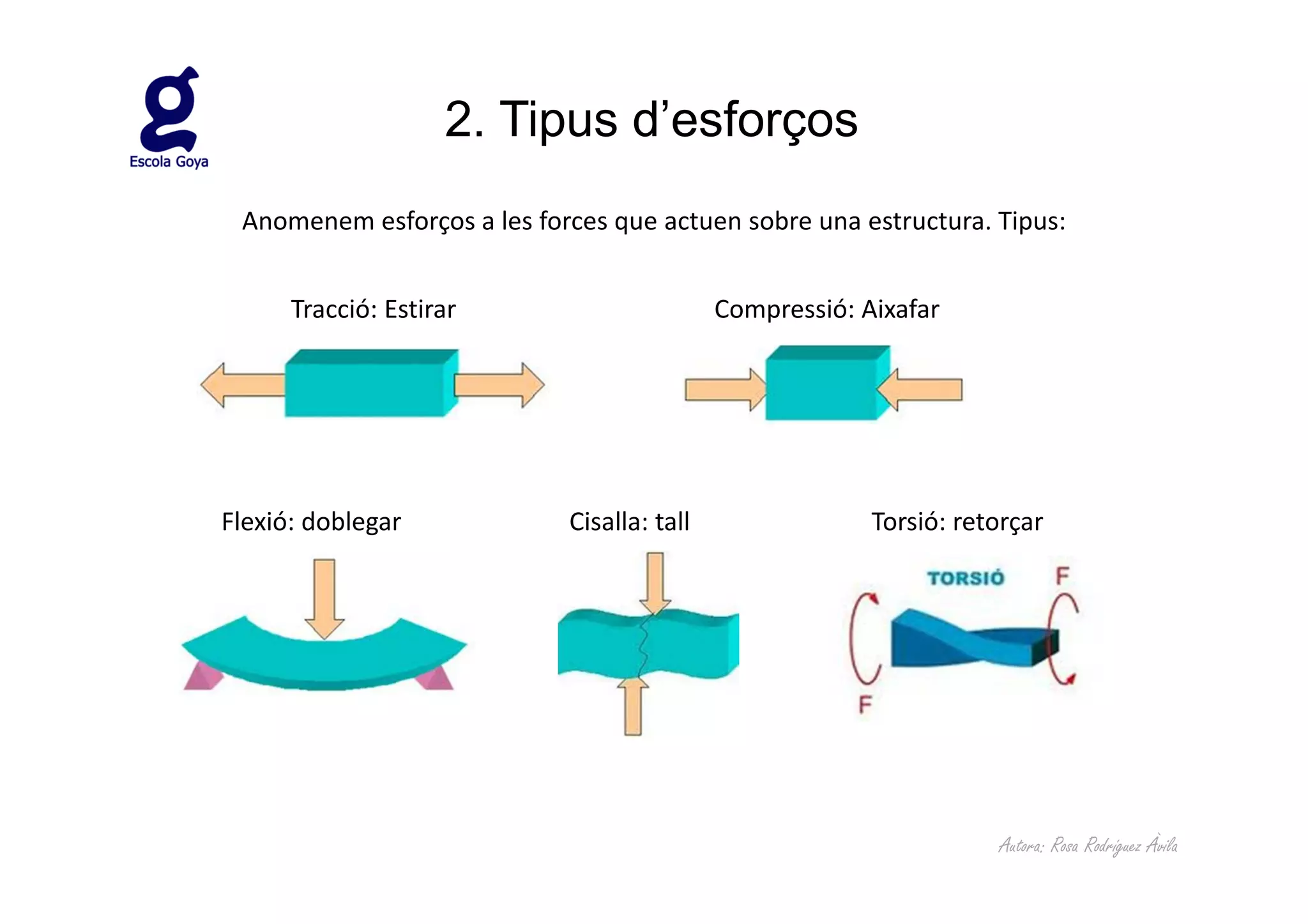

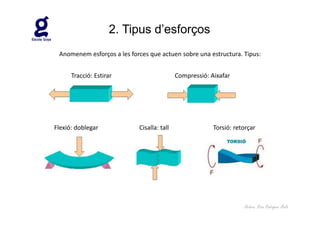

3. 2. Tipus d’esforços
Anomenem esforços a les forces que actuen sobre una estructura. Tipus:
Tracció: Estirar Compressió: Aixafar
Flexió: doblegar Cisalla: tall Torsió: retorçar
Autora: Rosa Rodríguez Àvila

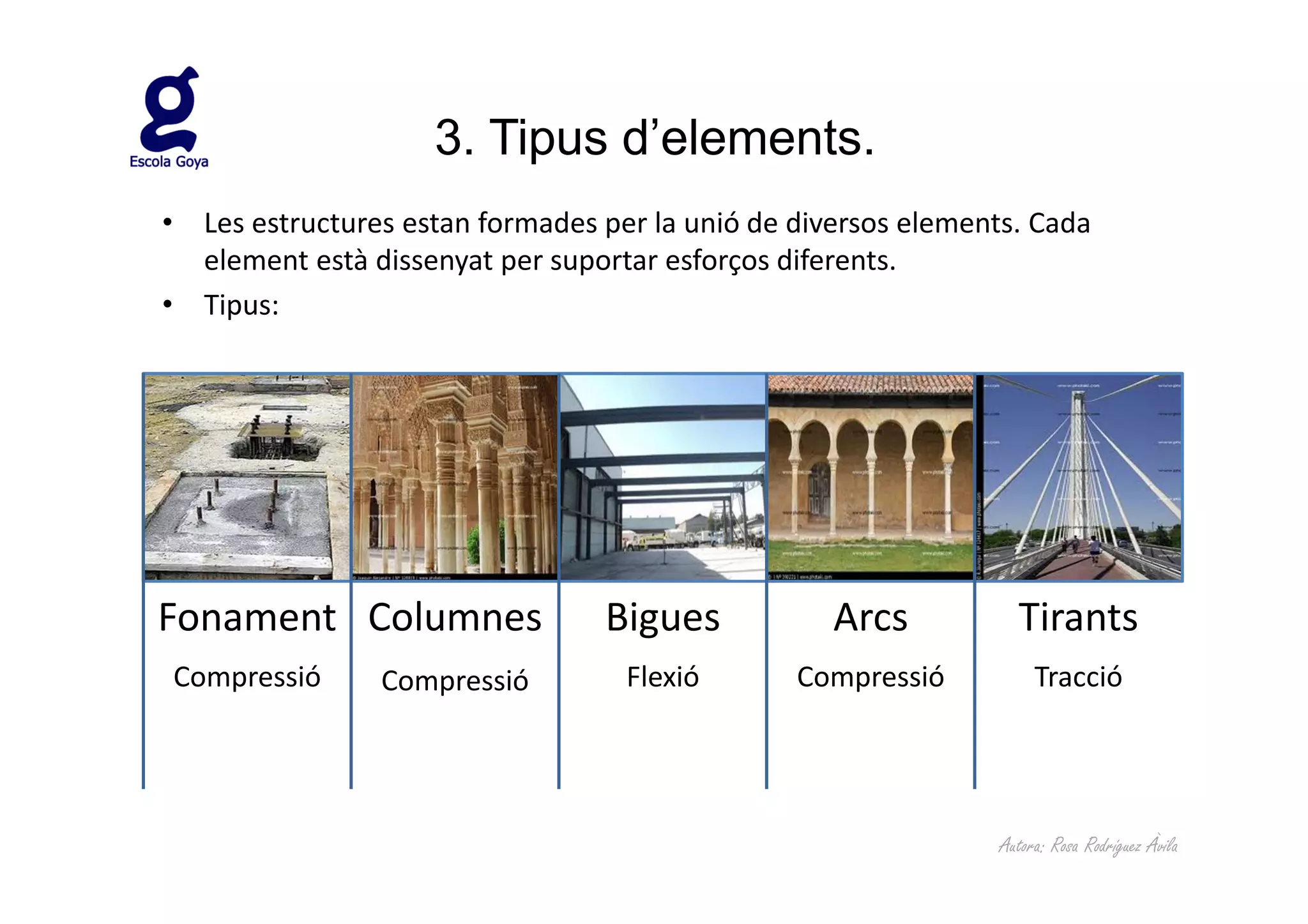

4. 3. Tipus d’elements.
• Les estructures estan formades per la unió de diversos elements. Cada
element està dissenyat per suportar esforços diferents.
• Tipus:
Fonament Columnes Bigues Arcs Tirants
Compressió Compressió Flexió Compressió Tracció
Autora: Rosa Rodríguez Àvila

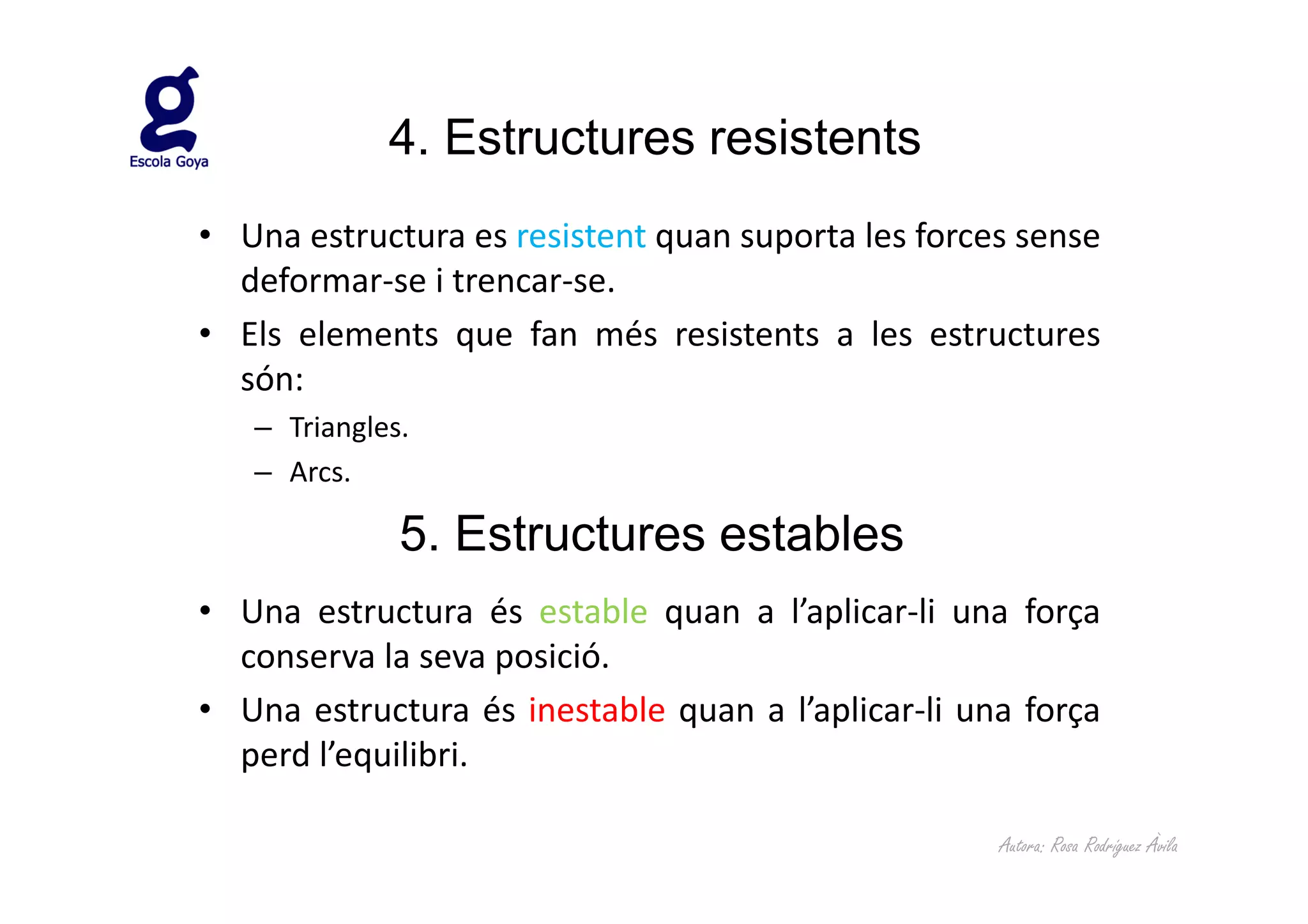

5. 4. Estructures resistents
• Una estructura es resistent quan suporta les forces sense
deformar-se i trencar-se.
• Els elements que fan més resistents a les estructures
són:
– Triangles.
– Arcs.
5. Estructures estables
• Una estructura és estable quan a l’aplicar-li una força
conserva la seva posició.
• Una estructura és inestable quan a l’aplicar-li una força
perd l’equilibri.
Autora: Rosa Rodríguez Àvila

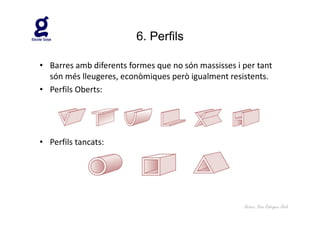

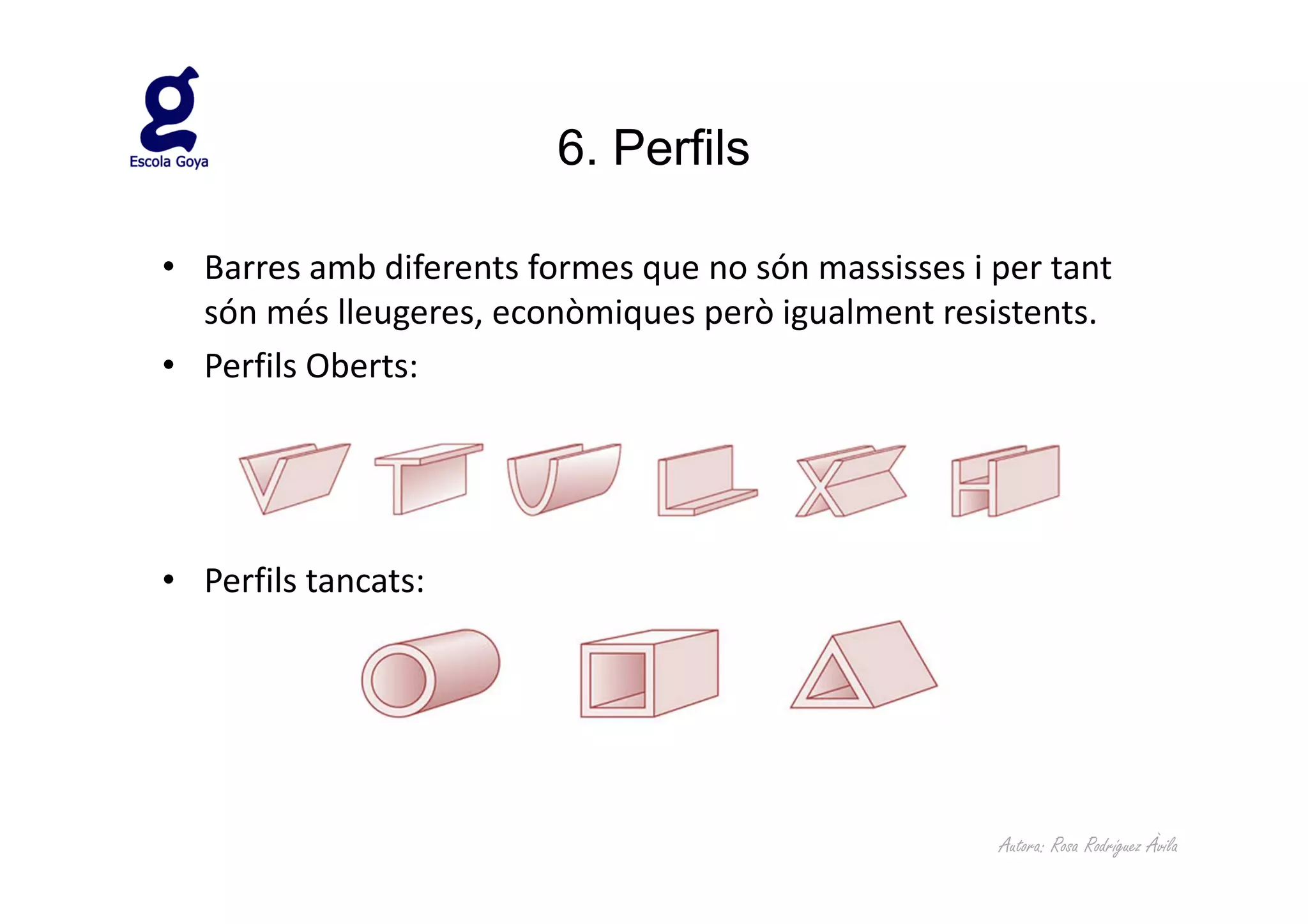

6. 6. Perfils
• Barres amb diferents formes que no són massisses i per tant
són més lleugeres, econòmiques però igualment resistents.
• Perfils Oberts:
• Perfils tancats:
Autora: Rosa Rodríguez Àvila

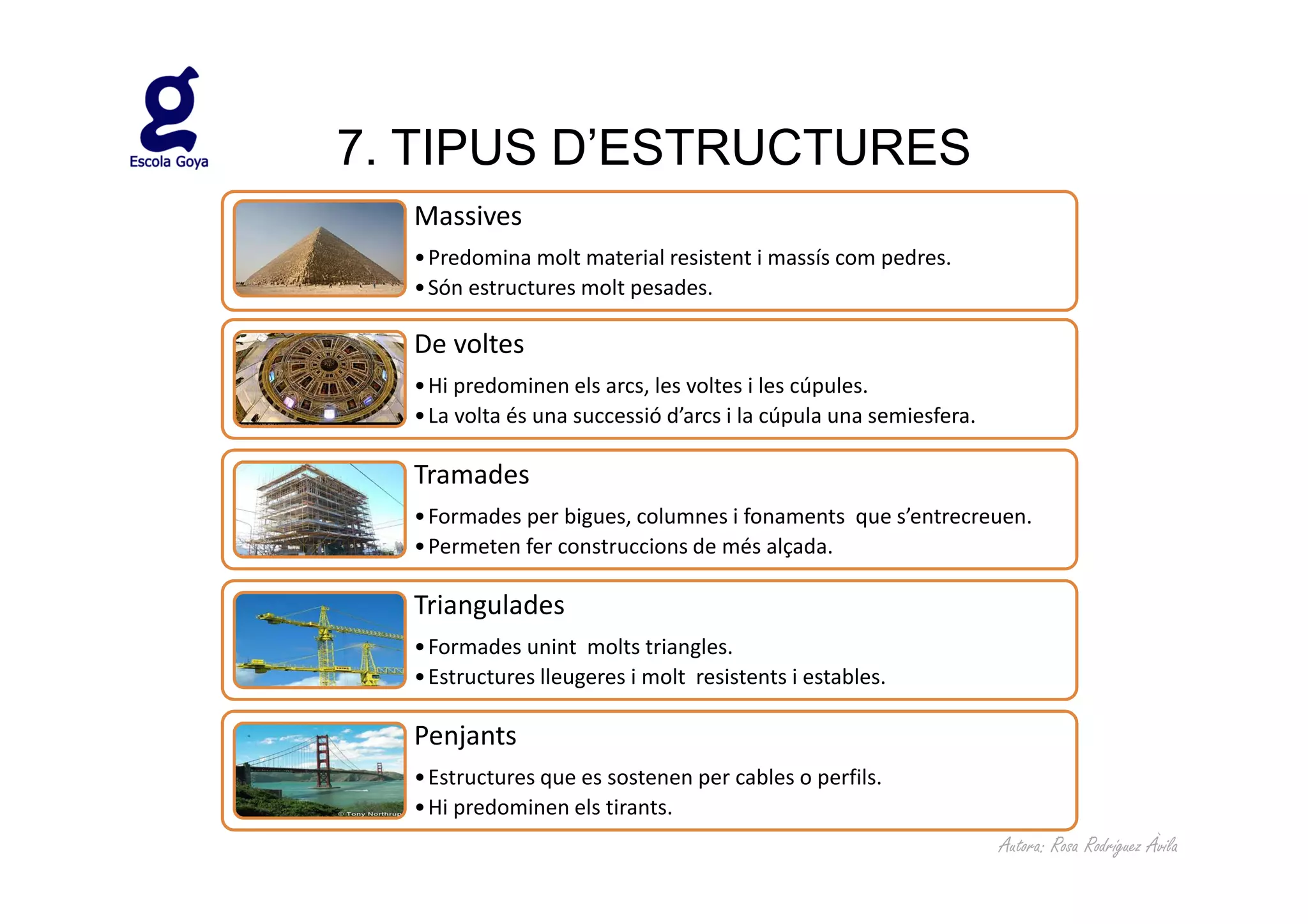

7. 7. TIPUS D’ESTRUCTURES
Massives
• Predomina molt material resistent i massís com pedres.
• Són estructures molt pesades.
De voltes
• Hi predominen els arcs, les voltes i les cúpules.
• La volta és una successió d’arcs i la cúpula una semiesfera.
Tramades
• Formades per bigues, columnes i fonaments que s’entrecreuen.
• Permeten fer construccions de més alçada.
Triangulades
• Formades unint molts triangles.
• Estructures lleugeres i molt resistents i estables.
Penjants
• Estructures que es sostenen per cables o perfils.
• Hi predominen els tirants.
Autora: Rosa Rodríguez Àvila

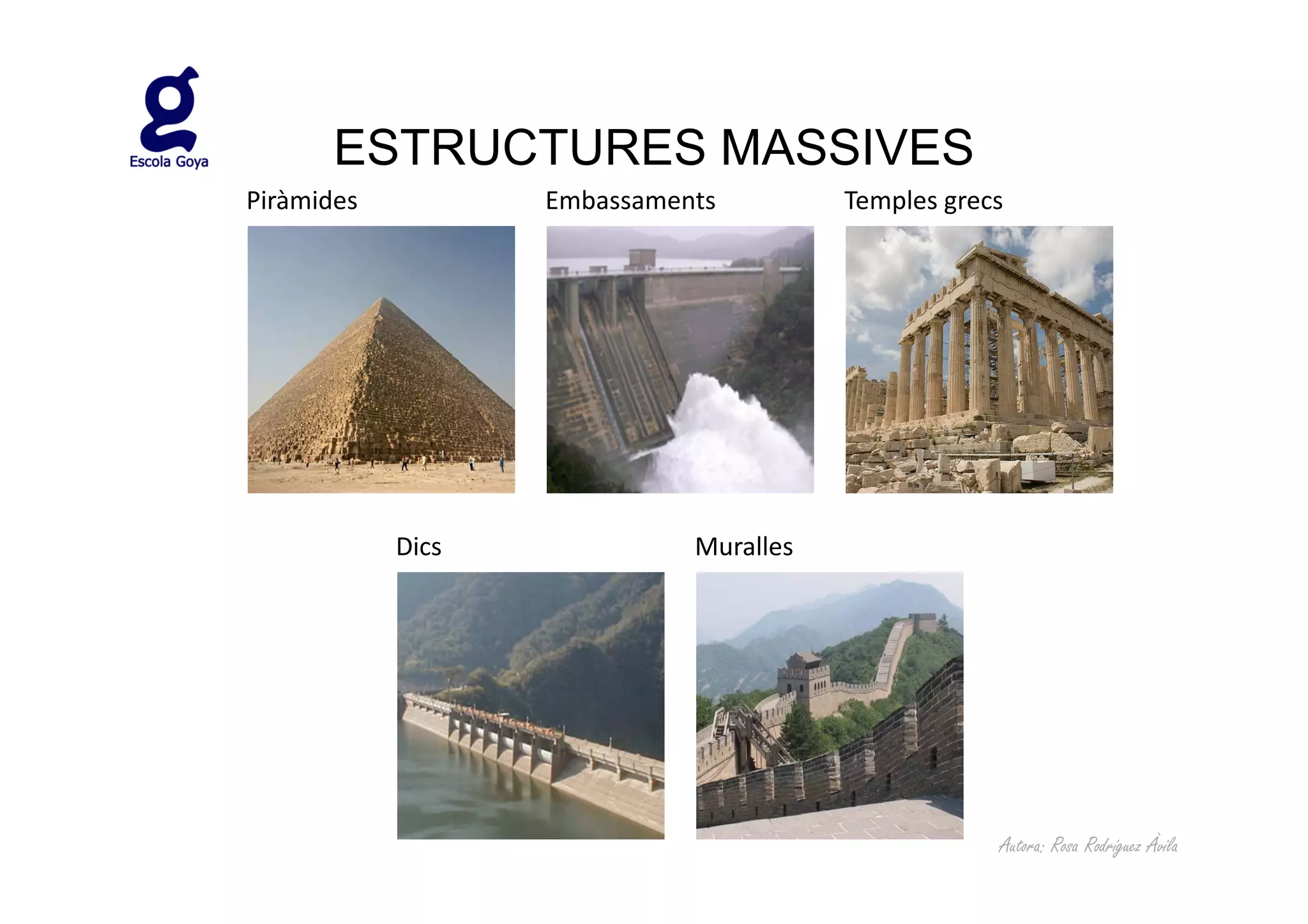

8. ESTRUCTURES MASSIVES
Piràmides Embassaments Temples grecs
Dics Muralles
Autora: Rosa Rodríguez Àvila

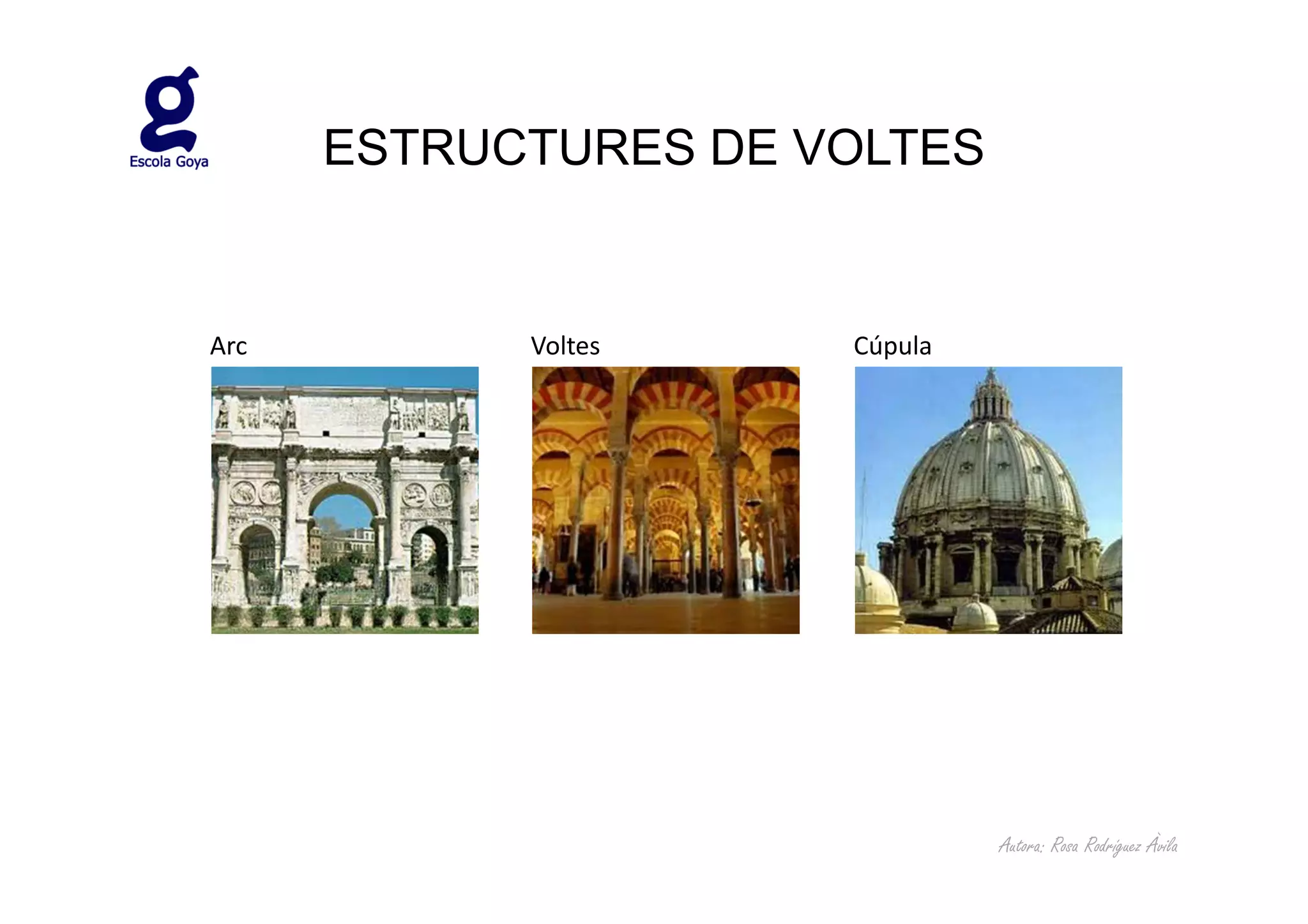

9. ESTRUCTURES DE VOLTES
Arc Voltes Cúpula
Autora: Rosa Rodríguez Àvila

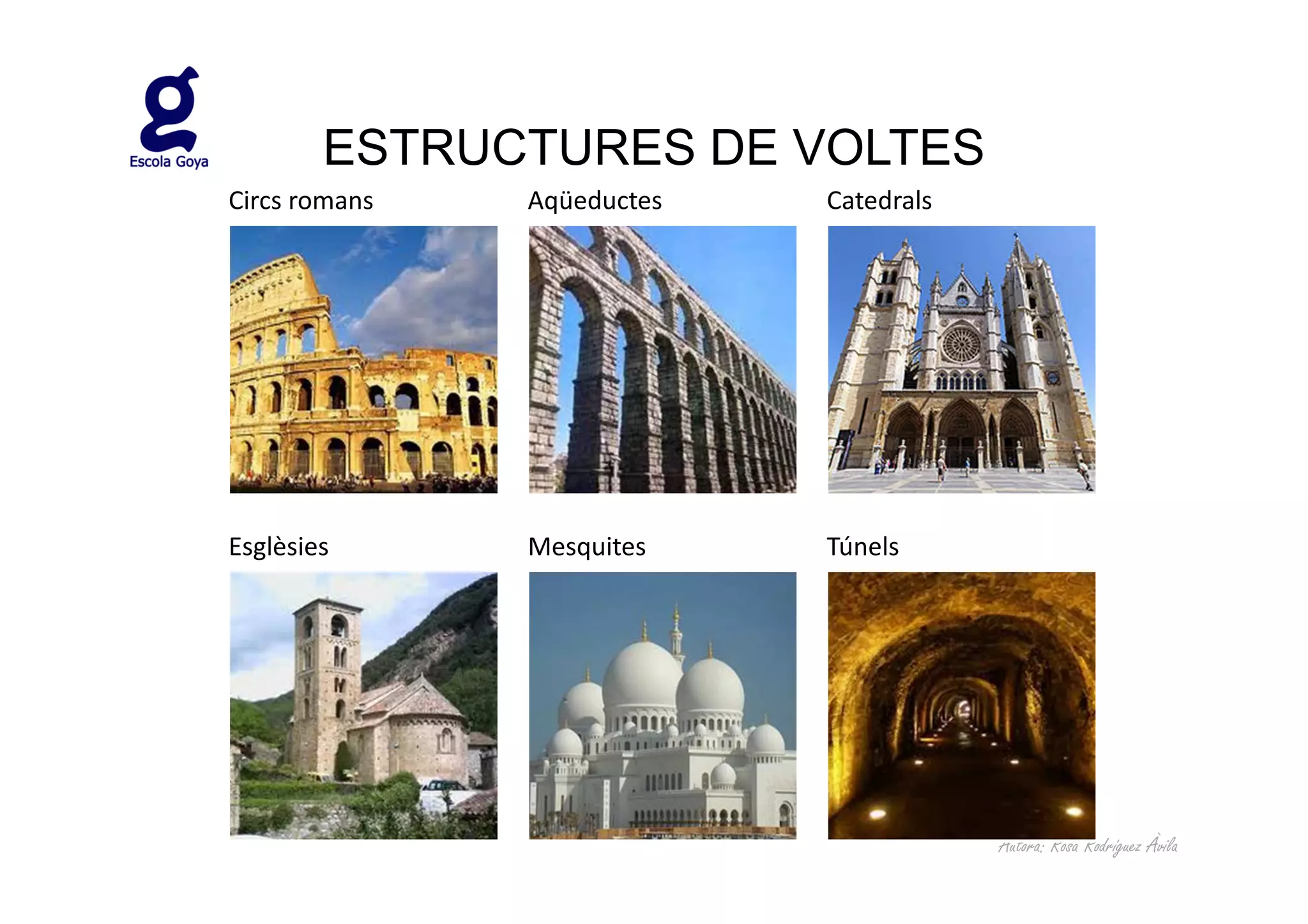

10. ESTRUCTURES DE VOLTES
Circs romans Aqüeductes Catedrals
Esglèsies Mesquites Túnels
Autora: Rosa Rodríguez Àvila

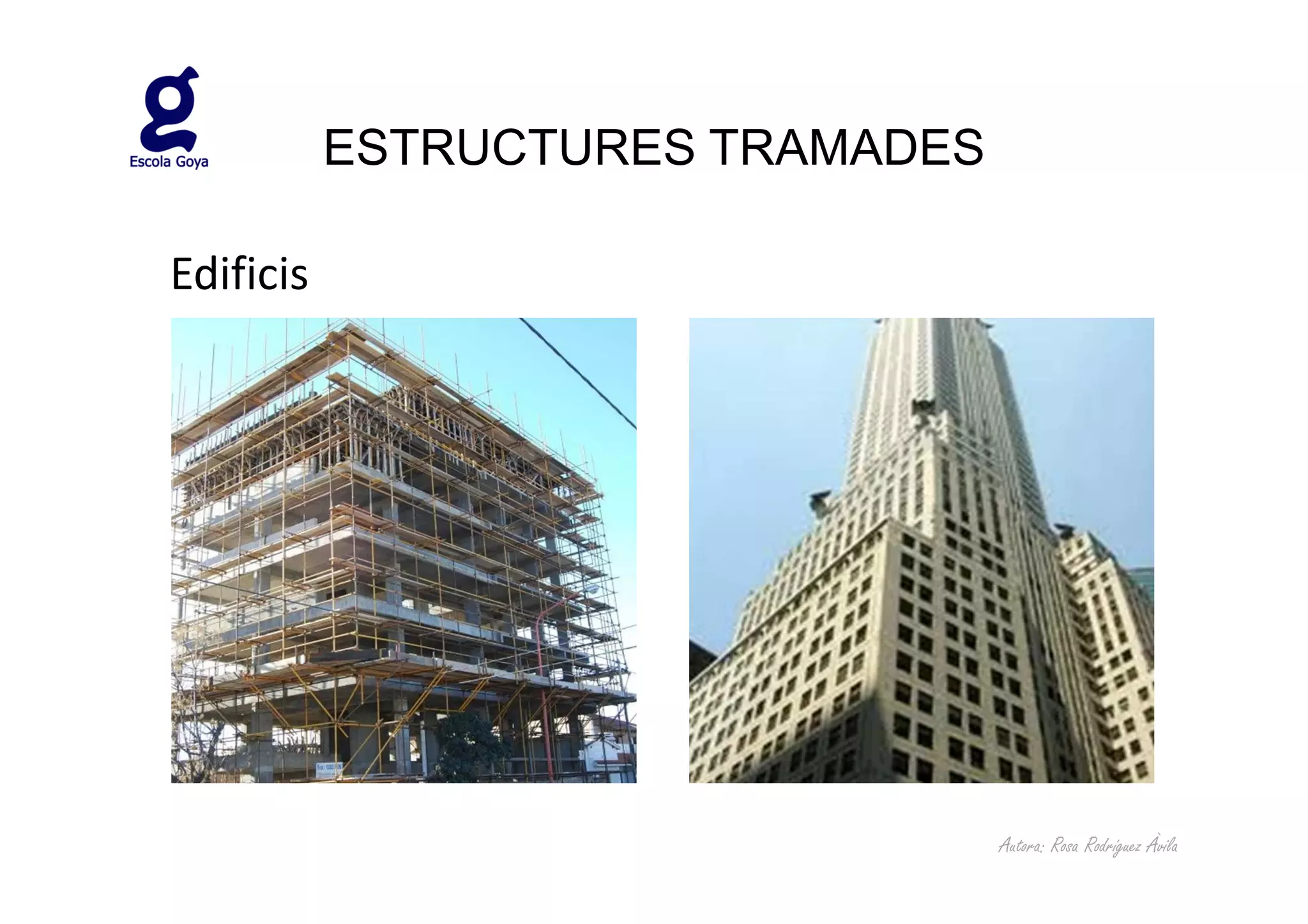

11. ESTRUCTURES TRAMADES
Edificis
Autora: Rosa Rodríguez Àvila

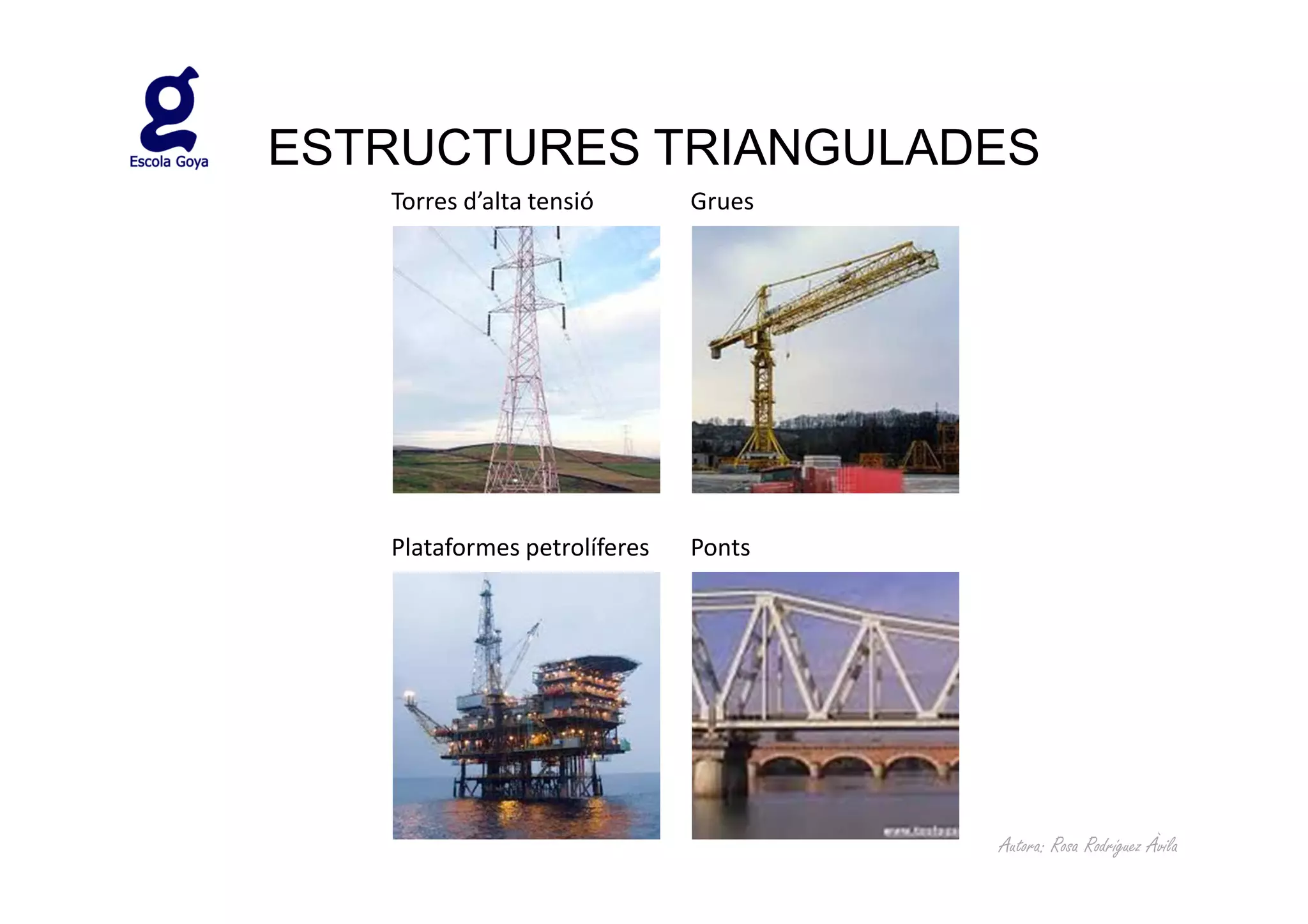

12. ESTRUCTURES TRIANGULADES
Torres d’alta tensió Grues
Plataformes petrolíferes Ponts
Autora: Rosa Rodríguez Àvila

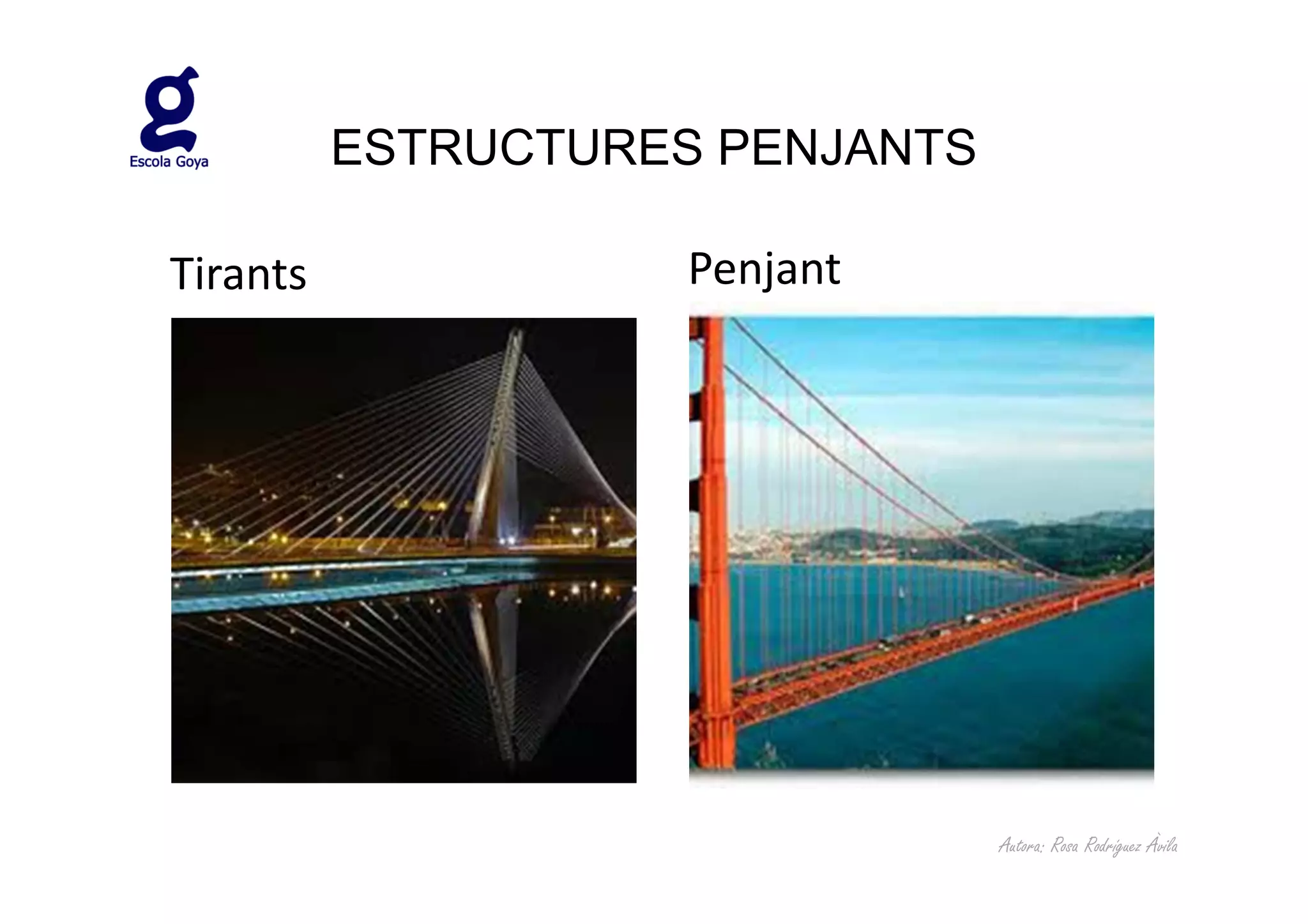

13. ESTRUCTURES PENJANTS
Tirants Penjant
Autora: Rosa Rodríguez Àvila

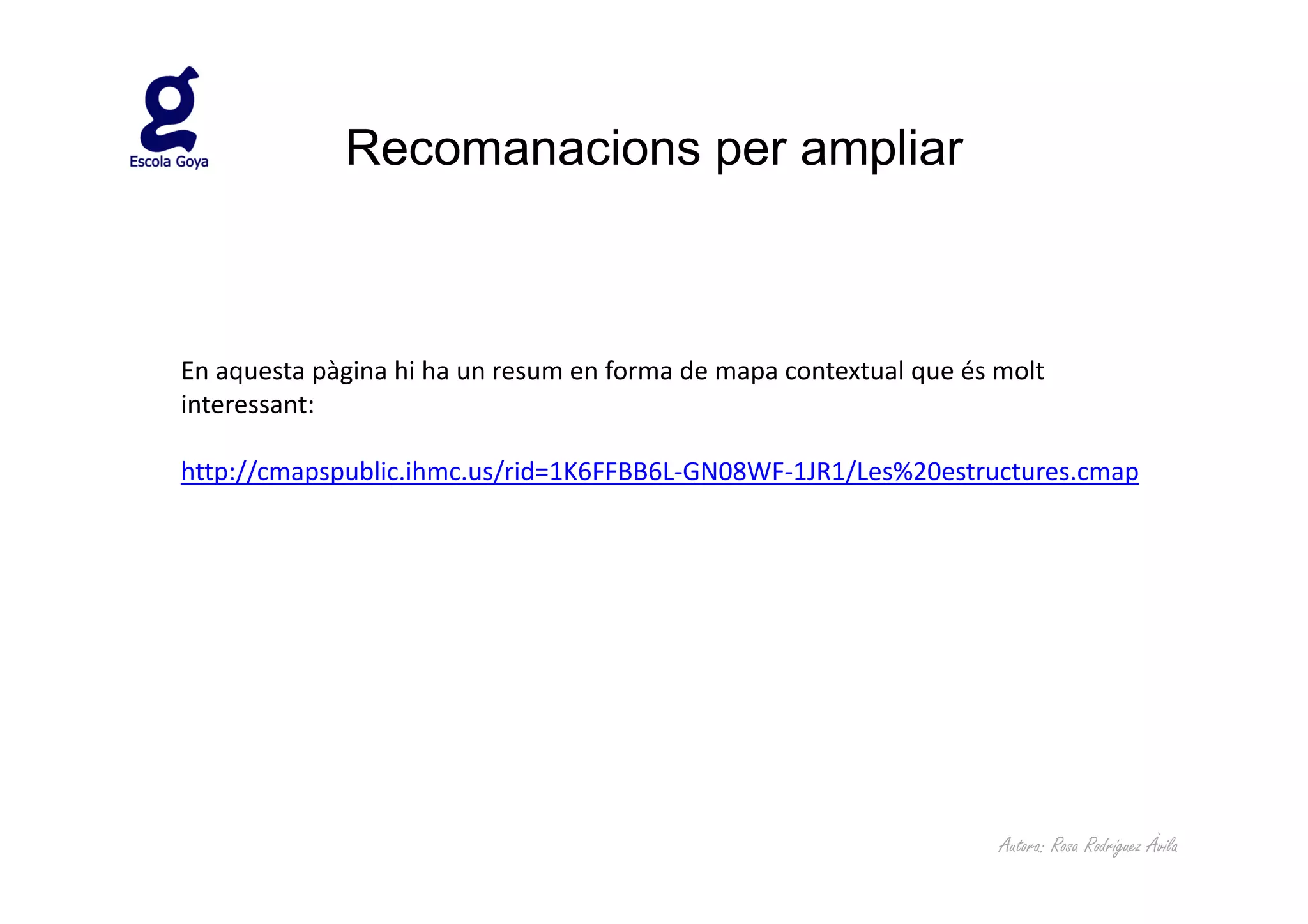

14. Recomanacions per ampliar
En aquesta pàgina hi ha un resum en forma de mapa contextual que és molt
interessant:
http://cmapspublic.ihmc.us/rid=1K6FFBB6L-GN08WF-1JR1/Les%20estructures.cmap
Autora: Rosa Rodríguez Àvila
