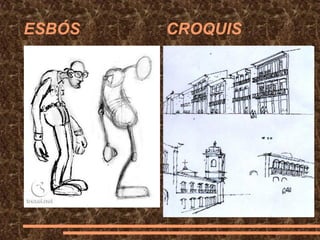

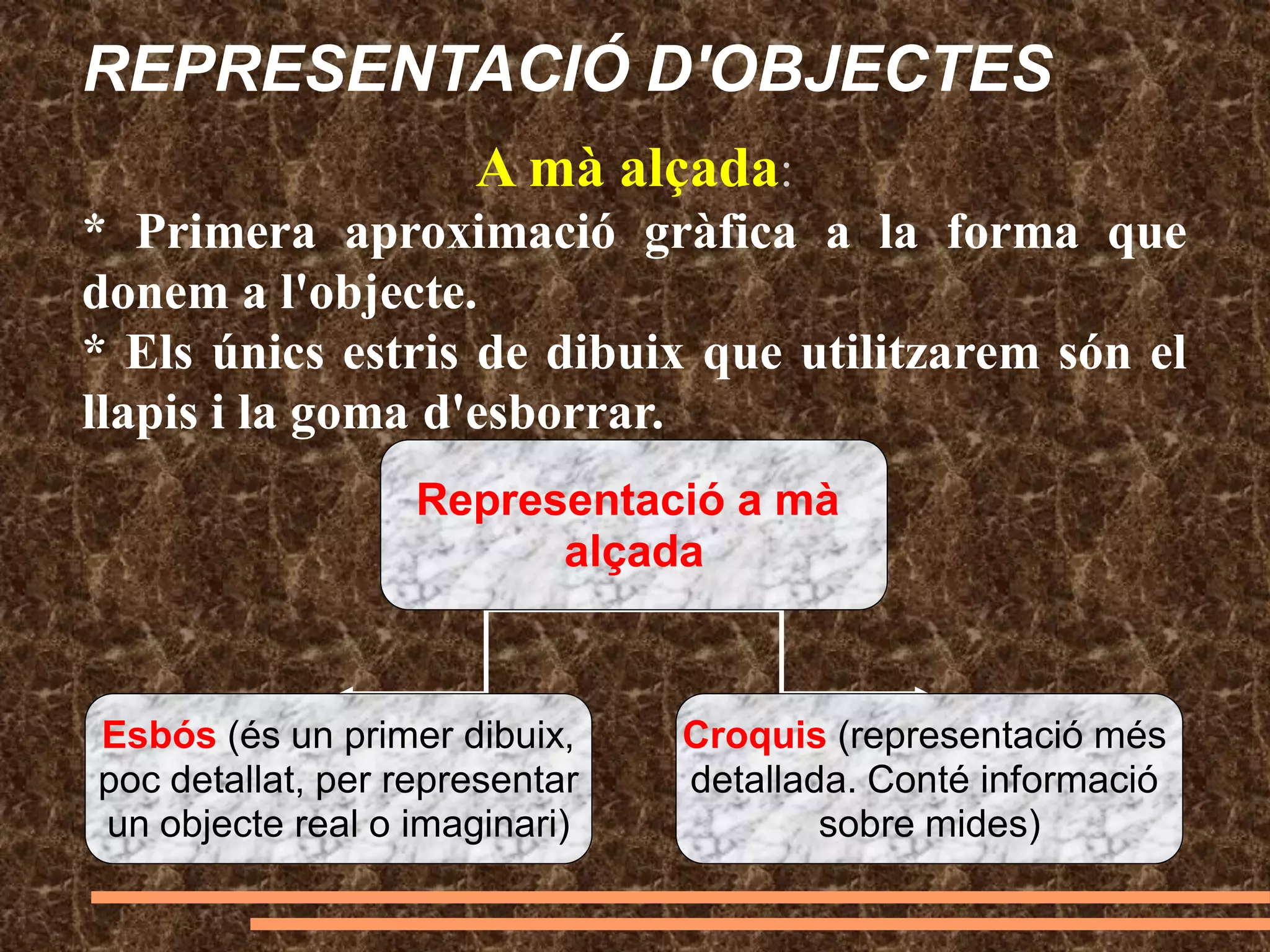

- 1. REPRESENTACIÓ D'OBJECTES A màalçada: * Primera aproximació gràfica a la forma que donem a l'objecte. * Els únics estris de dibuix que utilitzarem són el llapis i la goma d'esborrar. Representació a mà alçada Esbós (és un primer dibuix, poc detallat, per representar un objecte real o imaginari) Croquis (representació més detallada. Conté informació sobre mides)
- 2.

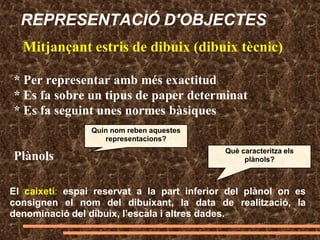

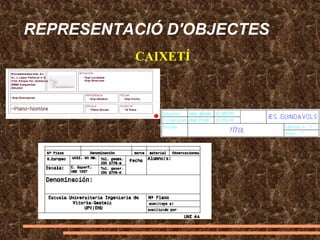

- 3. REPRESENTACIÓ D'OBJECTES Mitjançant estrisde dibuix (dibuix tècnic) * Per representar amb més exactitud * Es fa sobre un tipus de paper determinat * Es fa seguint unes normes bàsiques Plànols Quin nom reben aquestes representacions? Què caracteritza els plànols? El caixetí: espai reservat a la part inferior del plànol on es consignen el nom del dibuixant, la data de realització, la denominació del dibuix, l’escala i altres dades.
- 4.
- 5. REPRESENTACIÓ D'OBJECTES PERSPECTIVA Aquesta representaciód’un objecte és més complicada de fer. Permet veure els objectes en tres dimensions. Ens podem fer una idea més real de la forma de l’objecte. Com s'anomena la representació d'un objecte sobre el paper de tal manera que faci l'efecte de volum?
- 6. REPRESENTACIÓ D’OBJECTES: ESCALES És possiblerepresentar aquest objecte a la mida real en aquest format de full? NO!!!
- 7. És possible representar aquestobjecte a la mida real en aquest format de full i veure’l amb aquests detalls? NO!!!

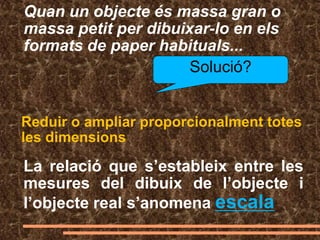

- 8. Quan un objecteés massa gran o massa petit per dibuixar-lo en els formats de paper habituals... Solució? Reduir o ampliar proporcionalment totes les dimensions La relació que s’estableix entre les mesures del dibuix de l’objecte i l’objecte real s’anomena escala
- 9. Les escales podenser de tres tipus: ESCALA DE REDUCCIÓ: Quan el dibuix és més petit que l’objecte
- 10. ESCALA D’AMPLIACIÓ: Quan les dimensions deldibuix són més grans que les de l’objecte
- 11. ESCALA NATURAL: Quan lesdimensions del dibuix es corresponen de manera idèntica a les de l’objecte
- 12. Com s’indiquen lesescales? Amb fraccions El numerador representa les mides del dibuix, i el denominador, les de l’objecte real. El numerador representa les mides del dibuix, i el denominador, les de l’objecte real. Escala = mides de l’objecte en el dibuix mides de l’objecte en la realitat Escala = mides de l’objecte en el dibuix mides de l’objecte en la realitat

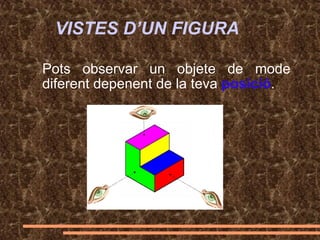

- 13. VISTES D’UN FIGURA Potsobservar un objete de mode diferent depenent de la teva posició.
- 14.
- 15.

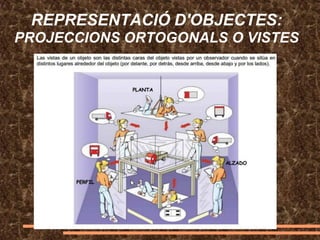

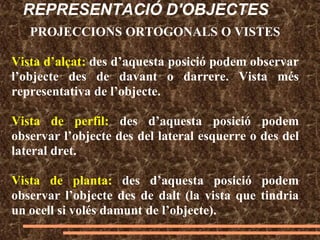

- 16. REPRESENTACIÓ D'OBJECTES PROJECCIONS ORTOGONALSO VISTES Vista d’alçat: des d’aquesta posició podem observar l’objecte des de davant o darrere. Vista més representativa de l’objecte. Vista de perfil: des d’aquesta posició podem observar l’objecte des del lateral esquerre o des del lateral dret. Vista de planta: des d’aquesta posició podem observar l’objecte des de dalt (la vista que tindria un ocell si volés damunt de l’objecte).

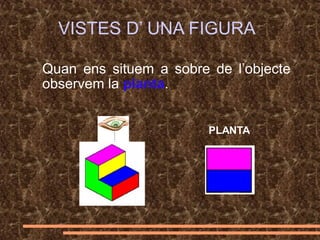

- 17. PLANTA VISTES D’ UNAFIGURA Quan ens situem a sobre de l’objecte observem la planta.

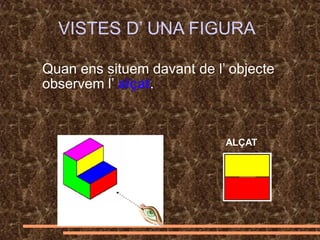

- 18. ALÇAT VISTES D’ UNAFIGURA Quan ens situem davant de l’ objecte observem l’ alçat.

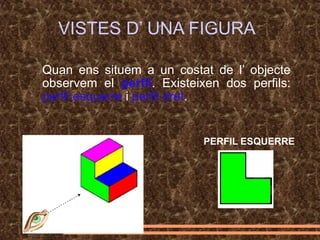

- 19. PERFIL ESQUERRE VISTES D’UNA FIGURA Quan ens situem a un costat de l’ objecte observem el perfil. Existeixen dos perfils: perfil esquerre i perfil dret.

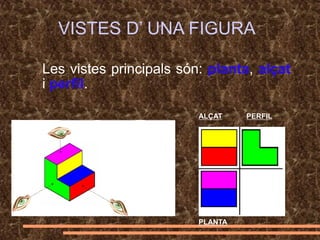

- 20. PLANTA ALÇAT PERFIL VISTES D’UNA FIGURA Les vistes principals són: planta, alçat i perfil.
- 21. Indica el nomde cada vista del cotxe que es representa a continuació: Alçat Planta Perfil dretPerfil esquerre
- 22. COL·LOCACIÓ DE LESVISTES
- 23. COL·LOCACIÓ DE LESVISTES

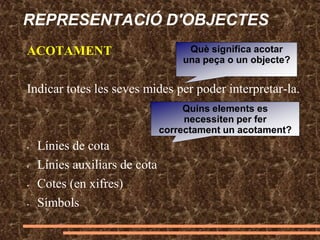

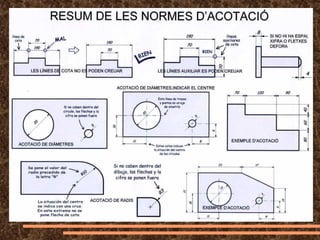

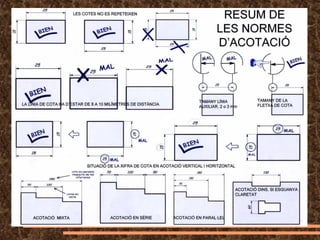

- 24. REPRESENTACIÓ D'OBJECTES ACOTAMENT Indicar totesles seves mides per poder interpretar-la. • Línies de cota • Línies auxiliars de cota • Cotes (en xifres) • Símbols Què significa acotar una peça o un objecte? Quins elements es necessiten per fer correctament un acotament?
- 25. REPRESENTACIÓ D'OBJECTES No. S’hande seguir unes normes bàsiques. acotacion1.ppt Cada persona pot indicar les mides d’un objecte de la manera que vulgui?
