社會網絡分析軟體-UCNETandNodeXL教學20121120-三星課程網
- 1. UCINET & NodeXL 講者：世新大學副教授 郭迺鋒 助教：世新大學碩士 詹智盛 交大財金博士生 林崑峯 時間：101年11月30日 地點：世新大學
- 2. 壹、 UCINET軟體教學 貳、 NodeXL軟體教學 叁、教學Q & A 軟體教學內容大綱
- 3. 一、軟體操作介面 二、資料整理—匯入Excel檔 三、資料整理—匯出Ucinet檔案(##h , ##d) 四、網絡應用―文學主題 & 五、網絡應用―國際資金網絡 六、Net Draw (以下教學PPT由助教 詹智盛製作) 壹、UCINET軟體教學-內容大綱
- 4. 一、軟體操作介面 1.主功能鍵 主視窗 – File, Data, Transform, Tools, Network, Options, and Help.
- 5. 一、軟體操作介面 2.快捷鍵 快速功能鍵 – Exit, Matrix spreadsheet editor, DL Editor, Edit Text File, Display dataset, and Visualize network with NetDraw.
- 7. (2).開啟UCINET軟體 圖1-11 步驟(2)－開啟UCINET並點擊Matrix spreadsheet editor圖示 二、資料整理—匯入Excel檔
- 8. (3).經由下拉式主選單File → 選取open後，彈跳出圖1-13視窗。 圖1-12 步驟(3)－利用Matrix spreadsheet editor匯入Excel檔 二、資料整理—匯入Excel檔
- 9. (4).選擇Excel file → 選取欲匯入之Excel檔案(test.xlsx) 圖1-13 步驟(4)－選取欲匯入檔案類型(*.xls; *.xlsx)後並開啟 二、資料整理—匯入Excel檔
- 11. (6).經由下拉式主選單File → 選取Save As後，彈跳出圖1-16視 窗。 圖1-15 步驟(6)－轉檔成UCINET專用格式(.##h) 三、資料整理—匯出Ucinet檔案(##h , ##d)
- 12. (7).選取存檔類型(.##h) UCINET存檔後產生(.##h)及(.##d)檔案，如下所示，需置放於同一資 料夾下 圖1-16 步驟(7)－選擇存檔類型(.##h)及路徑 三、資料整理—匯出Ucinet檔案(##h , ##d) (.##h)為執行檔 (.##d)為延伸檔

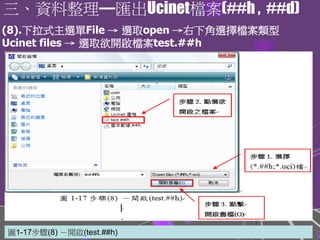

- 13. (8).下拉式主選單File → 選取open →右下角選擇檔案類型 Ucinet files → 選取欲開啟檔案test.##h 圖1-17步驟(8) －開啟(test.##h) 三、資料整理—匯出Ucinet檔案(##h , ##d)
- 14. (8).下拉式主選單File → 選取open →右下角選擇檔案類型 Ucinet files → 選取欲開啟檔案test.##h 圖1-17步驟(8) －開啟(test.##h) 三、資料整理—匯出Ucinet檔案(##h , ##d)

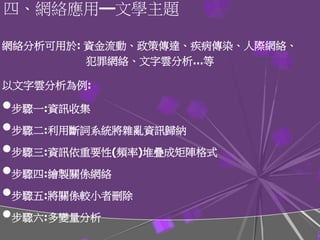

- 17. 步驟二: 利用斷詞系統將雜亂資訊歸納 四、網絡應用―文學主題 中研院資訊科學所詞庫小組 : http://ckipsvr.iis.sinica.edu.tw/。

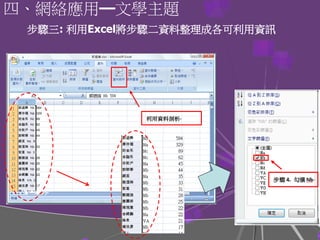

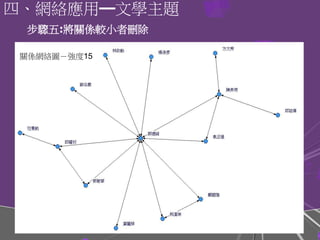

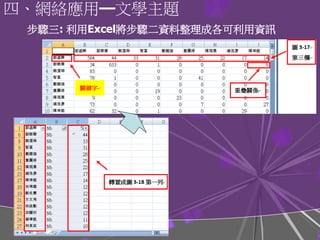

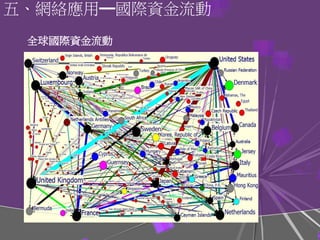

- 25. 步驟一:資訊觀察 五、網絡應用―國際資金流動 被投資 國 投資國 美國 英國 法國 德國 日本 美國 -- 696,453 193,749 167,270 762,424 英國 647,361 -- 232,358 156,692 155,339 法國 280,037 149,940 -- 211,861 134,876 德國 250,830 188,456 355,283 -- 180,441 日本 389,072 134,762 142,866 18,986 -- 五大證券資金投資國資金流量表(百萬美元)
- 31. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟1－點選視覺化繪圖鍵 (1).點選 visualize network with NewDraw (網絡視覺化繪圖)。
- 32. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟2－開啟UCINET網絡數據檔 (2).經由下拉式主選單File → 選取open後 → 選取Ucinet dataset → 選取Network。

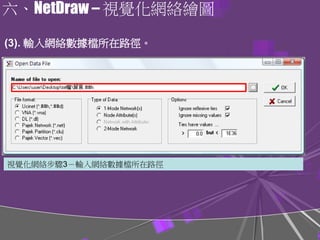

- 33. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟3－輸入網絡數據檔所在路徑 (3). 輸入網絡數據檔所在路徑。
- 35. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟5－節點&關係設定 (5). 視覺化繪圖主視窗Properties下拉式選單 → Line → Size →Tie Strength。
- 36. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟6－界定及調整貿易流量(線段粗細) (6).貿易流量區間－Minimum line width:最小貿易量； Maximum line width:最大貿易量。
- 37. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟7－調整後貿易流量(線段粗細) (7).貿易流量區間－Minimum line width:最小貿易量； Maximum line width:最大貿易量。
- 38. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟8－建置人口屬性數據 (2).經由下拉式主選單File → 選取open後 → 選取Ucinet dataset → 選取Network。
- 39. 六、NetDraw – 視覺化網絡繪圖 視覺化網絡步驟8－屬性數據輸入選單 (2). file下拉式主選單→ Open → Ucinet dataset → Attribute data

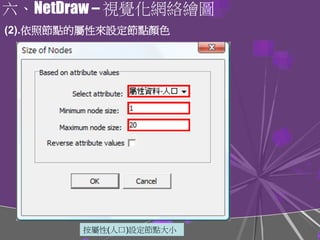

- 40. 六、NetDraw – 視覺化網絡繪圖 Symbols：與節點本身外觀之相關調整，顏色(Color)、大小(Size)及形狀(Shape) Labels：與節點標記之相關調整，顏色(Color)、大小(Size)及形狀(Shape) Rims：與節點邊框之相關調整，顏色(Color)、大小(Size)及形狀(Shape) (2). file下拉式主選單→ Open → Ucinet dataset → Attribute data

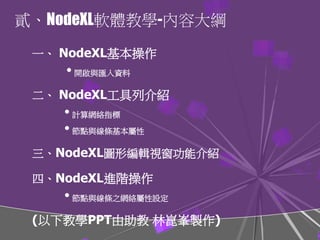

- 44. 一、 NodeXL基本操作 •開啟與匯入資料 二、 NodeXL工具列介紹 •計算網絡指標 •節點與線條基本屬性 三、NodeXL圖形編輯視窗功能介紹 四、NodeXL進階操作 •節點與線條之網絡屬性設定 (以下教學PPT由助教 林崑峯製作) 貳、NodeXL軟體教學-內容大綱

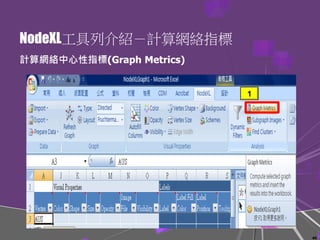

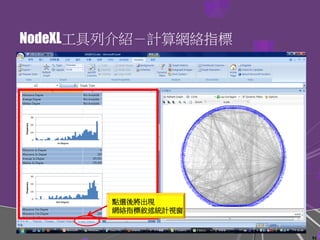

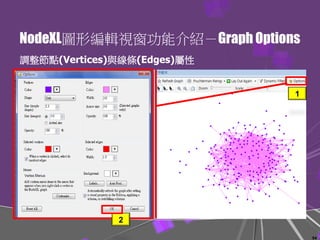

- 56. NodeXL圖形編輯視窗功能介紹－ Dynamic Filters 若資料過於龐雜，網絡關係較難表達，因此在進行網絡圖繪製時，可透過 Dynamic Filters簡化歸納。 1 56

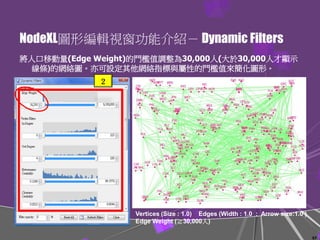

- 57. NodeXL圖形編輯視窗功能介紹－ Dynamic Filters 將人口移動量(Edge Weight)的門檻值調整為30,000人(大於30,000人才顯示 線條)的網絡圖。亦可設定其他網絡指標與屬性的門檻值來簡化圖形。 ２ Vertices (Size : 1.0) Edges (Width : 1.0 ; Arrow size:1.0 ) Edge Weight (≧30,000人) 57

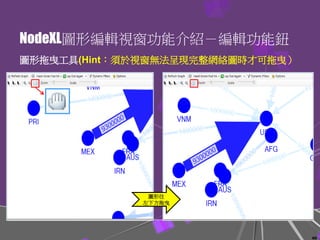

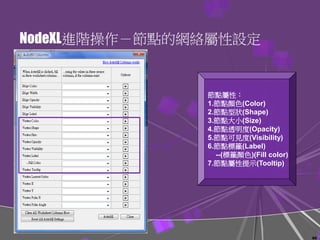

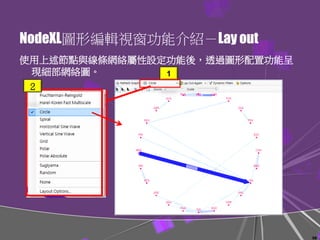

- 65. NodeXL進階操作－節點與線條之網絡屬性設定 2 出現節點與線條 屬性的設定視窗 線條屬性： 1.線條顏色(Color) 2.線條寬度(Width) 3.線條透明度(Opacity) 4.線條可見性(Visibility) 5.線條標籤 (Label) 節點屬性： 1.節點顏色(Color) 2.節點型狀(Shape) 3.節點大小(Size) 4.節點透明度(Opacity) 5.節點可見性(Visibility) 6.節點標籤(Label) --(標籤顏色)(Fill color) 7.節點屬性提示(Tooltip) 3 屬性設定完成後 自動配適 65
- 72. NodeXL進階操作－節點的網絡屬性設定 節點標籤(Vertex Label : Vertex) 72
- 74. NodeXL進階操作－線條的網絡屬性設定 線條屬性： 1.線條顏色(Color) 2.線條寬度(Width) 3.線條透明度(Opacity) 4.線條可見性(Visibility) 5.線條標籤 (Label) Vertices (Size : 2.0) Edges (Width : 1.5 ; Arrow size:1.5 ) ◆未經屬性調整的全球人口移動網絡圖 74
- 80. 80 Q & A
