1. Sen Yi Chou, Principal Engineer
Instrumentation & Sensing Technology Development Division
Center for Measurement Standards
Industrial Technology Research Institute
AOI & IoT / Edge & Cloud
產線應用

2. Copyright ITRI 工業技術研究院
Cloud Definitions
5 essential Characteristics
3 service models
4 deployment models
On-demand Self-service
Broad network access
Resource pooling
Rapid elasticity
Measured service

3. Copyright ITRI 工業技術研究院
Cloud Definitions
Software as a Service
Platform as a Service
Infrastructure as a Service
ServiceModels
Public Cloud Private Cloud
Community
CloudHybrid
Deployment Models

4. Copyright ITRI 工業技術研究院

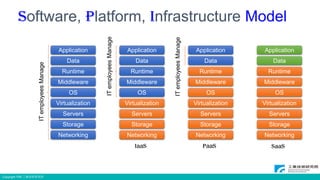

Software, Platform, Infrastructure Model
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
ITemployeesManage
IaaS PaaS SaaS

5. Copyright ITRI 工業技術研究院
台灣製造業的痛點
台灣 / 中國同時面臨少子化議題
– 缺工 / 工資上漲
要將產線移到下一個人力充沛的地區？
– 未來工資還是可能上漲
– 未來可能缺工
– 語言障礙
多樣化的生產
– 產品交期的回覆
– 物料管理

6. Copyright ITRI 工業技術研究院

7. Copyright ITRI 工業技術研究院

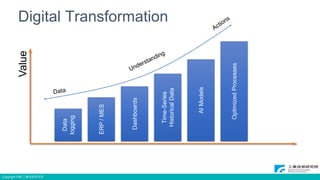

Digital TransformationValue
Data
logging
ERP/MES
Dashboards
Time-Series
HistoricalData
AIModels
OptimizedProcesses

8. Copyright ITRI 工業技術研究院
智能工廠佈建四大要素
InstrumentGateways
Edge
Network
Infrastructure
Cloud
IoT Hub
IoTDevice/GatewaySDK
 基礎建設
 IT人才
 規劃
 老闆決心

9. Copyright ITRI 工業技術研究院
Software, Platform, Infrastructure Model
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
ITemployeesManage
IaaS PaaS SaaS

10. Copyright ITRI 工業技術研究院
AOI檢測設備
智能Gateway
• 設備通訊界面
• MQTT
• Modbus
• OPC-UA
區域網路OPC-UA
SCADA
Edge
網際網路
自動化設備
智能Gateway
• 設備通訊界面
• PLC
• 傳輸頻率
操作人員
感測器
智能Gateway
IO

11. Copyright ITRI 工業技術研究院
智能Gateway
OPC-UA Server
程式控制介面
OPC-UA
MQTT
Broker
(Customized)
Server /
(MQTT Client)
Server
Modbus
TCP
OPC-UA Client
SCADA MES/ERP Dashboard
Client
智能Gateway
標準工業通訊協定(OPC-
UA)，解決機器聯合國問題
MQTT輕量化協定，建造機
聯網，串聯產線百台設備
Client /
(MQTT
Broker)

12. Copyright ITRI 工業技術研究院
實際案例分享

13. Copyright ITRI 工業技術研究院
LED Binning Process
Current Status:
1. All instruments are standalone, couldn’t exchange data to each other.
2. Instruments of different sites provided by different company.

14. Copyright ITRI 工業技術研究院
Prober

15. Copyright ITRI 工業技術研究院
The Key Issue
Check each error message
• Retry?
• Abort?
• Next?
場域目標介紹 :
解決一堆Error Message需要人
去決定是否繼續的問題

16. Copyright ITRI 工業技術研究院
Stage I – 可視化
可是我有100台?!

17. Copyright ITRI 工業技術研究院
SPI Model
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
Application
Data
Runtime
Middleware
OS
Virtualization
Servers
Storage
Networking
ITemployeesManage
ITemployeesManage
IaaS PaaS SaaS

18. Copyright ITRI 工業技術研究院
Stage I – 可視化

19. Copyright ITRI 工業技術研究院
Stage II - 遠端監控與原端控制

20. Copyright ITRI 工業技術研究院
遠端監控與原端控制
點選此功能開啟機台 Dashboard

21. Copyright ITRI 工業技術研究院
自動判別針痕
Build up a data set and
train classified model

22. Copyright ITRI 工業技術研究院
Dashboard

23. Copyright ITRI 工業技術研究院
智能檢測 in 智能工廠
Intelligent Inspection System
to Smart Factory
製程優化與履歷管理 全廠稼動與預警監測 精度監測與數據管理
• 遠端監控及大數據分析
• 機台/製程異常預警技術
• 產品履歷建構技術
機器診斷預測
最佳化產品設計
• 數據分析優化產品設計
• 產品組件成本最佳化設計
高效率製造
• 滿足少量多樣彈性生產
• 從料件至生產流程優化
• 維持高品質的產品生產
智能檢測分析
• 提高缺陷檢出率(精度)
• 彈性製造智能化調控
• 聯網分析大數據管理
