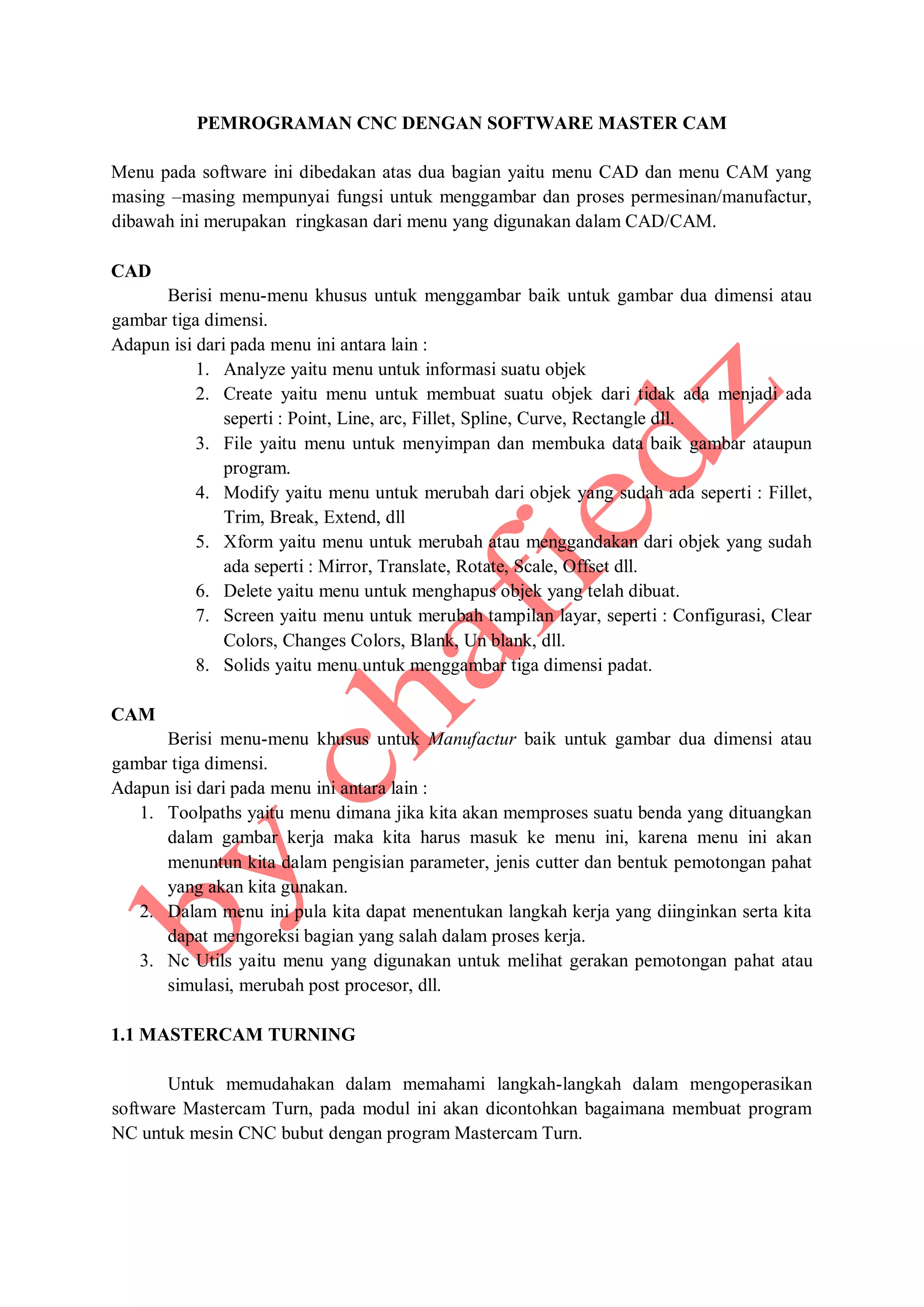

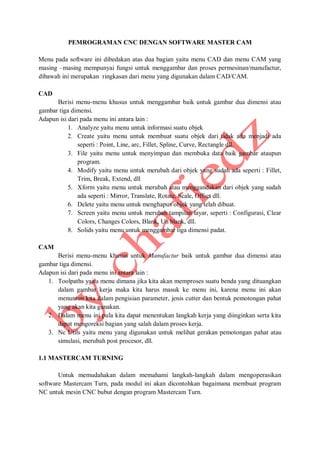

1. PEMROGRAMAN CNC DENGAN SOFTWARE MASTER CAM
Menu pada software ini dibedakan atas dua bagian yaitu menu CAD dan menu CAM yang
masing –masing mempunyai fungsi untuk menggambar dan proses permesinan/manufactur,
dibawah ini merupakan ringkasan dari menu yang digunakan dalam CAD/CAM.
CAD
Berisi menu-menu khusus untuk menggambar baik untuk gambar dua dimensi atau
gambar tiga dimensi.
Adapun isi dari pada menu ini antara lain :
1. Analyze yaitu menu untuk informasi suatu objek
2. Create yaitu menu untuk membuat suatu objek dari tidak ada menjadi ada
seperti : Point, Line, arc, Fillet, Spline, Curve, Rectangle dll.
3. File yaitu menu untuk menyimpan dan membuka data baik gambar ataupun
program.
4. Modify yaitu menu untuk merubah dari objek yang sudah ada seperti : Fillet,
Trim, Break, Extend, dll
5. Xform yaitu menu untuk merubah atau menggandakan dari objek yang sudah
ada seperti : Mirror, Translate, Rotate, Scale, Offset dll.
6. Delete yaitu menu untuk menghapus objek yang telah dibuat.
7. Screen yaitu menu untuk merubah tampilan layar, seperti : Configurasi, Clear
Colors, Changes Colors, Blank, Un blank, dll.
8. Solids yaitu menu untuk menggambar tiga dimensi padat.
CAM
Berisi menu-menu khusus untuk Manufactur baik untuk gambar dua dimensi atau
gambar tiga dimensi.
Adapun isi dari pada menu ini antara lain :
1. Toolpaths yaitu menu dimana jika kita akan memproses suatu benda yang dituangkan
dalam gambar kerja maka kita harus masuk ke menu ini, karena menu ini akan
menuntun kita dalam pengisian parameter, jenis cutter dan bentuk pemotongan pahat
yang akan kita gunakan.
2. Dalam menu ini pula kita dapat menentukan langkah kerja yang diinginkan serta kita
dapat mengoreksi bagian yang salah dalam proses kerja.
3. Nc Utils yaitu menu yang digunakan untuk melihat gerakan pemotongan pahat atau
simulasi, merubah post procesor, dll.
1.1 MASTERCAM TURNING
Untuk memudahakan dalam memahami langkah-langkah dalam mengoperasikan
software Mastercam Turn, pada modul ini akan dicontohkan bagaimana membuat program
NC untuk mesin CNC bubut dengan program Mastercam Turn.
2. Sebagai contoh:
Benda kerja yang berasal dari bahan alumunium yang telah dicor. Bahan yang hendak
dikerjakan dengan mesin turning cnc mempunyai dimensi: dalam ukuran mm.
Adapun gambar kerjanya adalah sebagai berikut:
Langkah awal dalam pembuatan program desain untuk benda kerja adalah :
a. Menginstal terlebih dahulu software mastercam version 9 SP1 pada komputer dengan
sempurna. Setelah itu baru jalankan program Lathe 9 SP1 pada desktop komputer
dengan mengklik dua kali shourcut tersebut.
3. Setelah itu akan muncul halaman awal mastercam Lathe 9 SP 1 seperti berikut :
b. Untuk memulai desain benda kerja langkah awal adalah dengan membuat titik nol
benda kerja yang akan digunakan untuk titik acuan. Caranya adalah sebagai berikut :
klik menu CREATE LINE MULTI ORIGIN
Maka akan timbul halaman awal kerja lalu ketik 0,0 dan akan muncul pada halaman.
4. Pada langkah selanjutnya dengan memasukkan ordinat benda kerja yang akan dibuat
yakni mulai dari ordinat X kemudian memasukkan ordinat Z. Dalam mastercam Lathe
ini ordinat yang digunakan berjumlah dua buah X,Z. Cara memasukan adalah dengan
langsung menuliskan angka-angka yang telah kita rencanakan sebelumnya, baik
panjang benda kerja maupun diameter benda kerjanya. Titik yang digunakan dalam
menggambar benda kerja ini adalah titik absolute yakni titik pusat berada pada satu
titik, sehingga titik pusat tidak berubah-ubah.
c. Kemudian ketik
0,0 ENTER
10,-3 ENTER
7,-11 ENTER
7,-14 ENTER
15,-18 ENTER
25,-18 ENTER
25,-24 ENTER
10,-30 ENTER
17,-35 ENTER
10,-40 ENTER
10,-44 ENTER
14,-44 ENTER
25,-49 ENTER
25,-52 ENTER
20,-57 ENTER
31,-63 ENTER
31,-100 ENTER
0,-100 ENTER
0,0 ENTER
Maka dalam tampilan seperti dibawah ini,
5. Pada gambar belum difillet benda kerjanya, untuk membuat fillet caranya:
klik menu CREATE FILLET RADIUS
d. Desain benda kerja diatas belum dapat dikerjakan dengan mesin turning cnc, maka
langkah yang harus dilakukan selanjutnya adalah dengan mengeluarkan bahasa
pemrograman atau NC kode, agar nantinya mesin turning cnc dapat membaca
program kita untuk mengerjakan benda kerja. Langkah-langkahnya adalah sebagai
berikut :
Klik pada bagian ujung benda yang akan dipahat dan klik bagian akhir
pemakanan.(bukan akan akhir benda)
6. Kemudian klik “DONE”
Selanjutnya muncul kontak dialog dari mastercam yakni :
Bahwa program tersebut meminta menentukan ukuran dari pahat serta spesifikasi
tentang pemakanan pahat ke benda kerja, maka langkah yang dilakukan adalah
memilih dan mengisi spesifikasi sesuai dengan kebutuhan tentu saja dengan
memperhatikan pula jenis bahan yang dikerjakan dan pahat yang digunakan,
parameter yang dipakai adalah :
7. e. Klik kanan pada bagian yang telah diblok/ atau dipilih pada mastercam lalu akan
muncul seterti dibawah
Kemudian pilih bentuk pahat segitiga dengan mengganti ukuran atau spesifikasi pahat
segitiga tersebut, yaitu
Setelah itu tekan OK
Langkah berikutnya adalah mengisi pada bagian yang telah diberi lingkaran merah
seperti sesuai dengan gambar. Baru setelah itu pilih Rough parameter dan akan
muncul
Di isi 05
Di isi
00
8. Kemudian mengisi spesifikasi yang diberi tanda merah, besar spesifikasi sesuai dengan yang
ada didalam tanda merah. Lalu dilanjutkan dengan memilih Plunge parameter
Kemudian memilih bentuk pemakanan sesuai dengan yang diberi tanda merah
tersebut. Dan diakhiri dengan OK, selanjutnya akan muncul tampilan bentuk benda
kerja yang akan dipahat pada mesin turning cnc, sebagai berikut :
f. Untuk melihat gerakan pemakanan pahat pada benda kerja dilanjutkan dengan
memilih :
9. Setelah memilih bagian yang diberi tanda merah maka pahat akan berjalan memakan
benda kerja dan tampilan akan menjadi
Setalah itu pilih Close (X) pada bagian play
Dan akan muncul bagian awal seperti tadi, kemudian untuk memunculkan NC Kode
maka dipilih Post.
g. Kemudian pilih dan diakhiri dengan mengklik OK
10. .
Maka perintah selanjutnya yang muncul adalah kita diminta untuk meletakan
NC Kode pada tempat atau folder. Setelah memilih folder maka akan muncul angka-
angka pemrograman yang mana angka-angka inilah yang nantinya digunakan didalam
mesin turning cnc untuk mengerjakan benda kerja. Tampilan sebagai berikut :
Kode-kode tersebut belum sepenuhnya benar maka diperlukan perubahan terlebih
dahulu sebelum dikirim ke mesin turning cnc. Bagian yang dipakai hanyalah pada tubuh saja,
untuk pembukaan dan penutup kita perlu mengaturnya sendiri, seperti kode radius yang
dilambangkan dengan huruf R maka harus dirubah ke bentuk CR= karena mesin yang
digunakan tidak mengenali bahasa pemrograman R (Mesin CNC Bubut TMC 320 ). Agar
lebih mudah dalam pengeditan maka NC Kode disalin ke dalam notepad. Berikut NC Kode
yang sudah jadi dan siap untuk ditranfer kedalam mesin CNC.
%_N_CHAFIEDZ_MPF
;$PATH=/_N_MPF_DIR
G158X0Z0
G90G94
M3
T4D1
G0X30.Z2.5
G1Z-63.032F100.
G3X31.Z-65.212CR=5.
G1X33.828Z-63.798
G0Z2.5
X29.
G1Z-62.212
G3X30.4Z-63.506CR=5.
G1X33.228Z-62.092
G0Z2.5
X28.
G1Z-61.641
G3X29.4Z-62.499CR=5.
G1X32.228Z-61.085
G0Z2.5
X27.
G1Z-61.182
X27.727Z-61.512
G3X28.4Z-61.849CR=5.
G1X31.228Z-60.435
G0Z2.5
X26.
G1Z-60.727
X27.4Z-61.364
X30.228Z-59.949
G0Z2.5
X25.
14. Dalam memproses benda kerja tersebut terlebih dahulu membuat desain gambar yang hendak
kita buat pada benda mentah. Pada modul ini akan mengajarkan bagaimana ini cara
mengcovert gambar ke mastercam mill Version 9 SP 1.
Langkah awal dalam pembuatan program desain untuk benda kerja adalah :
a. Menginstal terlebih dahulu software mastercam version 9 SP1 pada komputer dengan
sempurna. Setelah itu baru jalankan program Mill 9 SP1 pada desktop komputer
dengan mengklik dua kali shourcut tersebut.
Setelah itu akan muncul halaman awal mastercam Mill 9 SP 1 seperti berikut :
b. Pada pembuatan desain dalam mastercam mill ini memakai convert gambar yang
berasal dari luar mastercam, sehingga harus menyesuaikan terlebih dahulu gambar
yang akan dibuat dengan agar sesuai dengan apa yang kita inginkan. Langkah-langkah
yang dilakukan adalah sebagai berikut :
klik menu FILE CONVERTERS NEXT MENU RAST2VEC
Setelah memilih menu Rast2vec maka selanjutnya akan muncul dialog untuk
mengambil gambar dari folder, dimana gambar yang telah kita siapkan harus berupa
file dalam bentuk JPEG, JPG, dan seterusnya. Tampilan seperti dibawah ini :
15. c. Pilih gambar yang diinginkan, kemudian klik “Open”. Maka akan muncul tampilan
seperti dibawah ini:
Lalu ubahlah pada Treshould sesuai yang anda inginkan.
16. Selanjutnya tampilan akan berubah menjadi : “lalu klik Ok”
Gambar tersebut merupakan gambar yang nantinya muncul didalam desain
mastercam, bentuk gambar yang dipilih adalah bentuk bidang frais yang hanya
memahat bagian tepi gambar, sehingga setelah di klik OK akan muncul perubahan
gambar sebagai berikut :
Untuk memperhalus tampilan pada mastercam maka dipilih menu
kemudian klik OK
Gambar yang muncul pada mastercam belum dapat diedit atau gambar dirubah maka
agar dapat diedit, dipilih lagi menu CREATE GEO, maka gambar dalam mastercam
17. akan bisa dirubah seperti pada gambaran secara manual. Kemudian klik “DONE” dan
apabila keluar peringatan klik “yes”
Untuk memperkecil tampilan benda klik “UNZOOM”
Benda kerja yang akan dikerjakan dengan mesin milling CNC titik nol benda kerja
berada pada bagian tengah-tengah benda kerja, maka langkah yang dilakukan adalah
dengan memunculkan titik awal pengerjaan benda kerja yakni dengan menekan
tombol F9 pada keyboard komputer. Sehingga akan muncul tampilan sebagai berikut :
Setelah itu klik klik MAIN MENU TOOLPATH JOB SETUP
18. Masukkan ukuran benda anda dan klik pada “Display Stock”. Lalu kli “OK”
Maka akan muncul tampilan seperti ini:
.
Posisi dari benda kerja berada pada bagian samping dari titik pusat, maka
langkah yang dilakukan adalah dengan menggeser benda kerja kebagian tengah-
tengah titik pusat pertama klik terlebih dahulu pada MAIN MENU. Setelah itu baru
dilanjutkan dengan langkah-langkah sebgai berikut :
kemudian sorot gambar yang akan digeser menuju ke bagian tengah-tengah titik.
Kemudian drag dari kiri atas kekanan bawah. Apabila muncul gambar dibawah ini
lalu klik “OK”
19. Setelah menjadi seperti ini:
Apabila gambar melebihi dari ukuran benda kerja maka kita harus mengecilkan
ukuran dengan menskalanya dengan cara:
Klik MAIN MENU EXFORM SCALEWINDOW
Kemudian drag gambar dari kiri atas ke kanan bawahDONEORIGINDONE
20. Akan muncul tampilan seperti dibawah ini: masukkan skala yang anda inginkan,
kemudian klik “Ok”
Setelah gambar seperti dibawah ini”
Klik CONTOUR WINDOW lalu sorot bagian yang akan dikerjakan
ORIGIN DONE
maka akan muncul kotak dialog dan diisi sesuai dengan spesifikasi yang diinginkan,
tampilan seperti dibawah ini :
klik kanan pada bagian kotak putih besarklik Create New Toolpilih pahat
CENTER DRILL
21. maka akan muncul :
pada diameter pahat diisikan dengan 0.25 lalu diakhiri dengan menekan OK
muncul kotak dialog
22. Besar nilai spesifikasi sesuai dengan yang lingkari pada tanda merah kemudian
dilanjutkan dengan memilih Contour parameter dan tampilan akan muncul
Selanjutnya klik OK
Untuk mengetahui simulasinya klik OPERATIONSVERIFYklik play
setelah itu akan muncul gerakan pemakanan seperti pada gambar dibawah ini :
23. Setalah itu pilih Close (X) pada bagian play
Dan akan muncul bagian awal seperti tadi, kemudian untuk memunculkan NC Kode
maka dipilih Post.
Maka perintah selanjutnya yang muncul adalah kita diminta untuk meletakan NC
Kode pada tempat atau folder. Setelah memilih folder maka akan muncul angka-
angka pemrograman yang mana angka-angka inilah yang nantinya digunakan didalam
mesin milling cnc untuk mengerjakan benda kerja. Tampilan sebagai berikut :
Kode-kode tersebut belum sepenuhnya benar maka diperlukan perubahan terlebih
dahulu sebelum dikirim ke mesin milling cnc. Bagian yang dipakai hanyalah pada tubuh saja,
untuk pembukaan dan penutup kita perlu mengaturnya sendiri, seperti kode radius yang
24. dilambangkan dengan huruf R maka harus dirubah ke bentuk CR= karena mesin yang
digunakan tidak mengenali bahasa pemrograman R. Agar lebih mudah dalam pengeditan
maka NC Kode disalin ke dalam notepad. Berikut NC Kode yang sudah jadi dan siap untuk
ditranfer kedalam mesin CNC.
%_N_CHAFIEDZ_MPF
;$PATH=/_N_MPF_DIR
G54
G158 XO YO ZO
G90 G94
M03 S1000
T1D1
N106G0X2.048Y-.227
N108Z15.
N110Z10.
N112G1Z-.25F50.
N114X-9.46Y5.933F150.
N116X-11.997Y8.428
N118X-13.329Y10.562
N120X-13.631Y13.425
N122X-13.213Y16.538
N124X-12.902Y17.541
N126X-14.231Y16.005
N128X-15.55Y13.52
N130X-16.003Y11.577
N132X-15.325Y6.745
N134X-14.609Y5.077
N136X-12.709Y3.037
N138X-7.954Y.536
N140X.815Y-2.971
N142X2.855Y-4.444
N144X2.789Y-4.768
N146X2.613Y-4.802
N148X2.245Y-4.446
N150X-.83Y-3.211
N152X-3.575Y-2.455
N154X-5.991Y-2.031
N156X-11.76Y.423
N158X-14.681Y2.731
N160X-16.457Y5.567
N162X-16.939Y6.955
N164X-17.169Y7.041
N166X-17.124Y5.409
N168X-16.143Y1.196
N170X-13.749Y-1.732
N172X-10.024Y-4.096
N174X-6.651Y-5.229
N176X.871Y-6.349
N178X-4.86Y-6.725
N180X-8.191Y-6.196
N182X-11.812Y-4.961
N184X-11.131Y-5.869
N186X-8.144Y-7.575
N188X-6.002Y-8.39
N190X.388Y-9.044
N192X3.466Y-8.216
N194X3.759Y-7.856
N196X5.573Y-6.559
N198X6.616Y-5.086
N200X7.488Y-2.715
N202X6.885Y1.302
N204X6.517Y2.284
N206X3.866Y5.359
N208X-4.579Y11.813
N210X-6.321Y14.142
N212X-6.711Y15.331
N214X-6.521Y17.709
N216X-5.715Y19.635
N218X-4.312Y21.186
N220X-3.618Y21.658
N222X-2.384Y22.169
N224X-4.473Y22.298
N226X-4.793Y22.085
N228X-6.508Y21.663
N230X-9.423Y19.689
N232X-11.039Y17.24
N234X-11.56Y14.943
N236X-11.387Y12.435
N238X-11.099Y11.118
N240X-10.128Y9.344
N242X-5.964Y5.833
N244X-2.17Y3.521
N246X.817Y2.027
N248X3.923Y-.983
N250X4.33Y-1.947
N252Y-2.357
N254X2.048Y-.227
N256G0Z15.
N258X9.759Y.737
N260Z10.
N262G1Z-.25F50.
N264X9.838Y-
2.389F150.
N266X9.504Y-4.162
N268X10.643Y-3.648
