1. PANDUAN SEDERHANA CARA MENGOPERASIKAN
DELCAM POWERMILL 8
UNTUK PEMULA
Disusun oleh :
Zul Fauzi Fachri Abidin
(07525008)
Mahasiswa Jurusan Teknik Mesin
Fakultas Teknologi Industri
Universitas Islam Indonesia
Yogyakarta

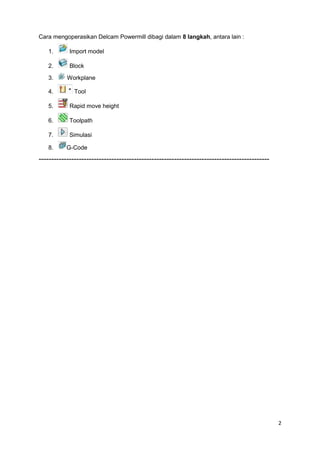

2. Cara mengoperasikan Delcam Powermill dibagi dalam 8 langkah, antara lain :
1. Import model
2. Block
3. Workplane
4. Tool
5. Rapid move height
6. Toolpath
7. Simulasi
8. G-Code
--------------------------------------------------------------------------------------------
2

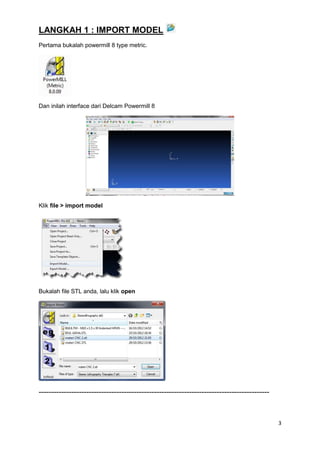

3. LANGKAH 1 : IMPORT MODEL
Pertama bukalah powermill 8 type metric.
Dan inilah interface dari Delcam Powermill 8
Klik file > import model
Bukalah file STL anda, lalu klik open
--------------------------------------------------------------------------------------------
3

4. LANGKAH 2 : BLOCK
Klik block > calculate > lock > accept
--------------------------------------------------------------------------------------------
4

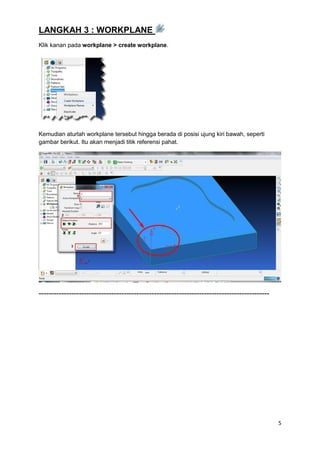

5. LANGKAH 3 : WORKPLANE
Klik kanan pada workplane > create workplane.
Kemudian aturlah workplane tersebut hingga berada di posisi ujung kiri bawah, seperti
gambar berikut. Itu akan menjadi titik referensi pahat.
--------------------------------------------------------------------------------------------
5

6. LANGKAH 4 : TOOL
Pilih tool end mill. Kita akan menggunakan tool 1 pada mesin CNC yang akan digunakan.
Tool 1 tersebut adalah end mill 20 mm 4 flute

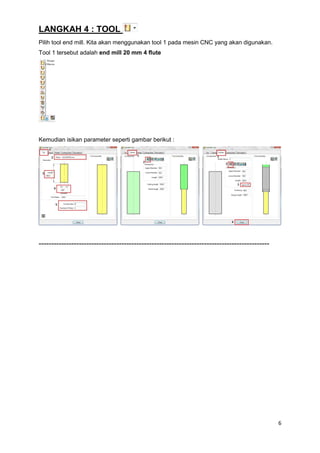

Kemudian isikan parameter seperti gambar berikut :
--------------------------------------------------------------------------------------------
6

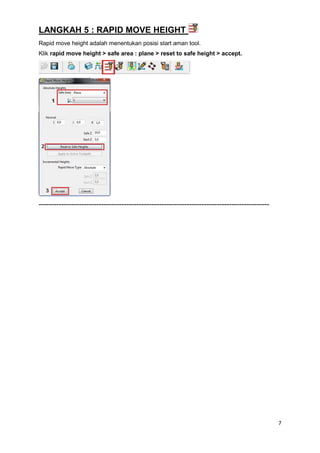

7. LANGKAH 5 : RAPID MOVE HEIGHT
Rapid move height adalah menentukan posisi start aman tool.
Klik rapid move height > safe area : plane > reset to safe height > accept.
--------------------------------------------------------------------------------------------
7

8. LANGKAH 6 : TOOLPATH
Toolpath adalah pola gerakan pahat dalam mengikis habis material.
Klik toolpath > 3D Area Clearance > Offset AreaClear Model > OK.
8

9. Kemudian isikanlah parameternya seperti gambar berikut, lalu klik apply dan tunggulah
sejenak, maka toolpath akan bisa dilihat. Toolpath adalah garis-garis hijau.
9

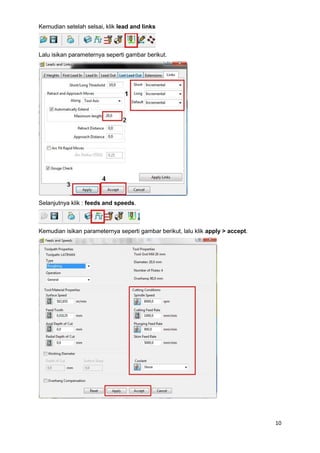

10. Kemudian setelah selsai, klik lead and links
Lalu isikan parameternya seperti gambar berikut.
Selanjutnya klik : feeds and speeds.
Kemudian isikan parameternya seperti gambar berikut, lalu klik apply > accept.
10

11. Selanjutnya klik toolpath verification, untuk memastikan apakah tool menabrak benda
kerja atau tidak.
Lalu bagian split toolpath tidak perlu dicentang, kemudian klik apply.
Jika muncul kotak dialog seperti berikut, itu artinya gerakan tool aman, tidak ada tabrakan.
--------------------------------------------------------------------------------------------
11

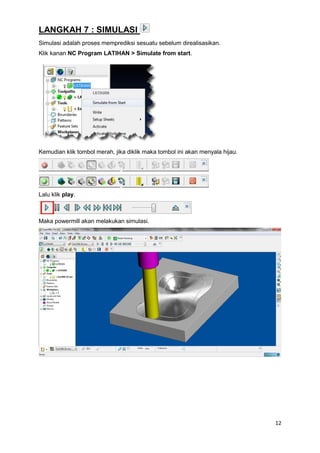

12. LANGKAH 7 : SIMULASI
Simulasi adalah proses memprediksi sesuatu sebelum direalisasikan.
Klik kanan NC Program LATIHAN > Simulate from start.
Kemudian klik tombol merah, jika diklik maka tombol ini akan menyala hijau.
Lalu klik play.
Maka powermill akan melakukan simulasi.
12

13. LANGKAH 8 : G – CODE
G-Code adalah rangkaian huruf dan angka yang berfungsi untuk mengendalikan gerakan
mesin CNC. Nantinya G-Code akan dimasukkan ke dalam mesin CNC melalui kabel data,
USB, atau floppy disk.

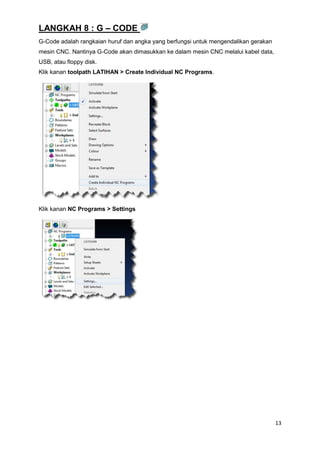

Klik kanan toolpath LATIHAN > Create Individual NC Programs.
Klik kanan NC Programs > Settings
13

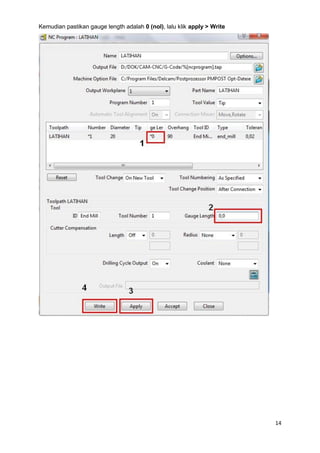

14. Kemudian pastikan gauge length adalah 0 (nol), lalu klik apply > Write
14

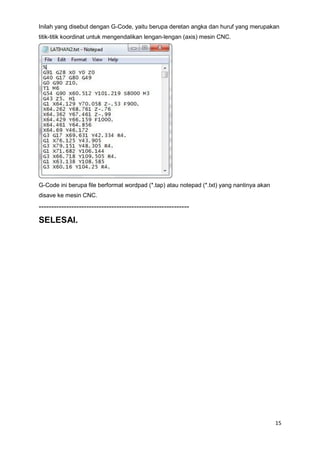

15. Inilah yang disebut dengan G-Code, yaitu berupa deretan angka dan huruf yang merupakan
titik-titik koordinat untuk mengendalikan lengan-lengan (axis) mesin CNC.
G-Code ini berupa file berformat wordpad (*.tap) atau notepad (*.txt) yang nantinya akan
disave ke mesin CNC.
------------------------------------------------------------
SELESAI.
