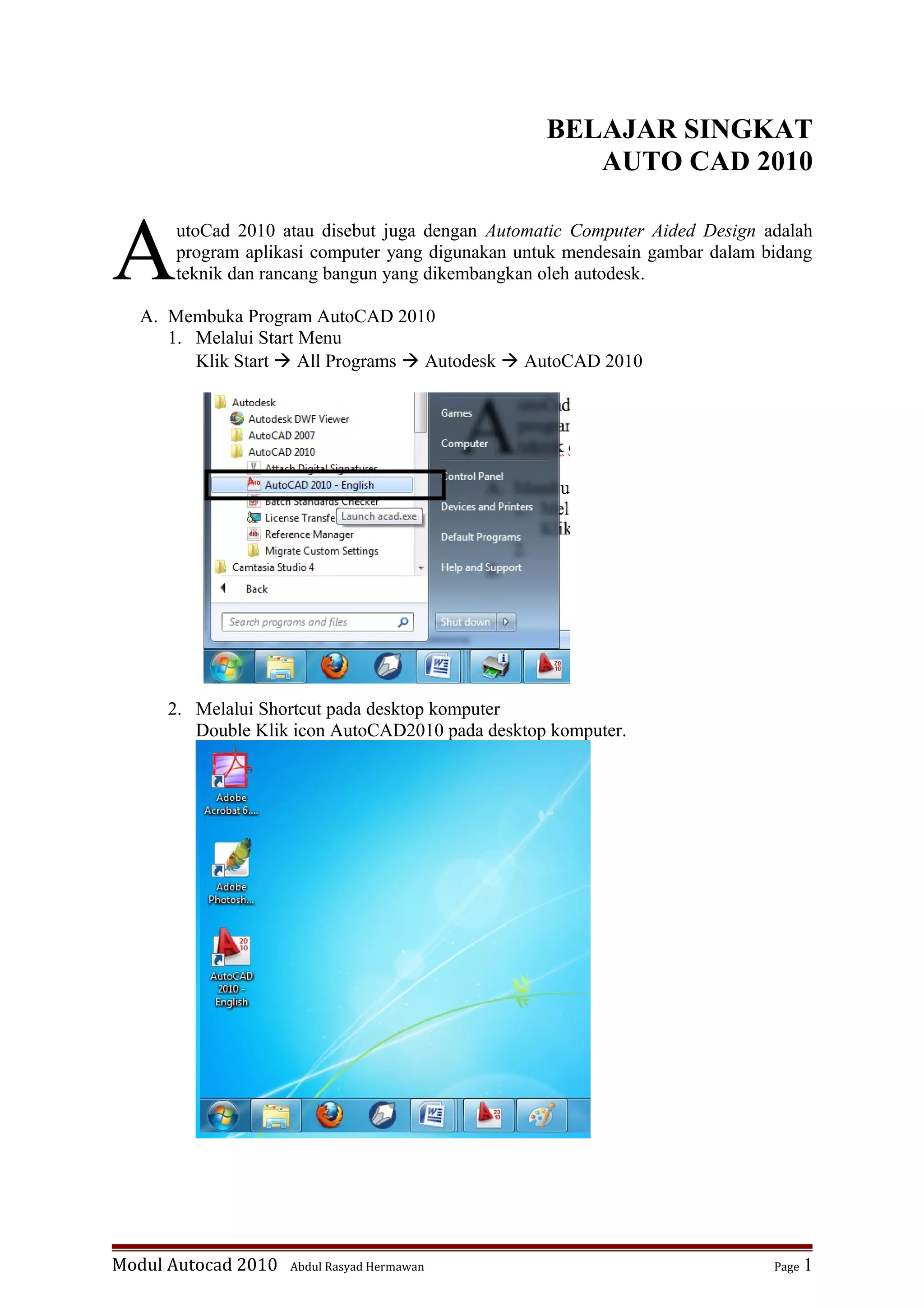

1. BELAJAR SINGKAT
AUTO CAD 2010
utoCad 2010 atau disebut juga dengan Automatic Computer Aided Design adalah
program aplikasi computer yang digunakan untuk mendesain gambar dalam bidang
teknik dan rancang bangun yang dikembangkan oleh autodesk.AA. Membuka Program AutoCAD 2010
1. Melalui Start Menu
Klik Start  All Programs  Autodesk  AutoCAD 2010
2. Melalui Shortcut pada desktop komputer
Double Klik icon AutoCAD2010 pada desktop komputer.
Modul Autocad 2010 Abdul Rasyad Hermawan Page 1

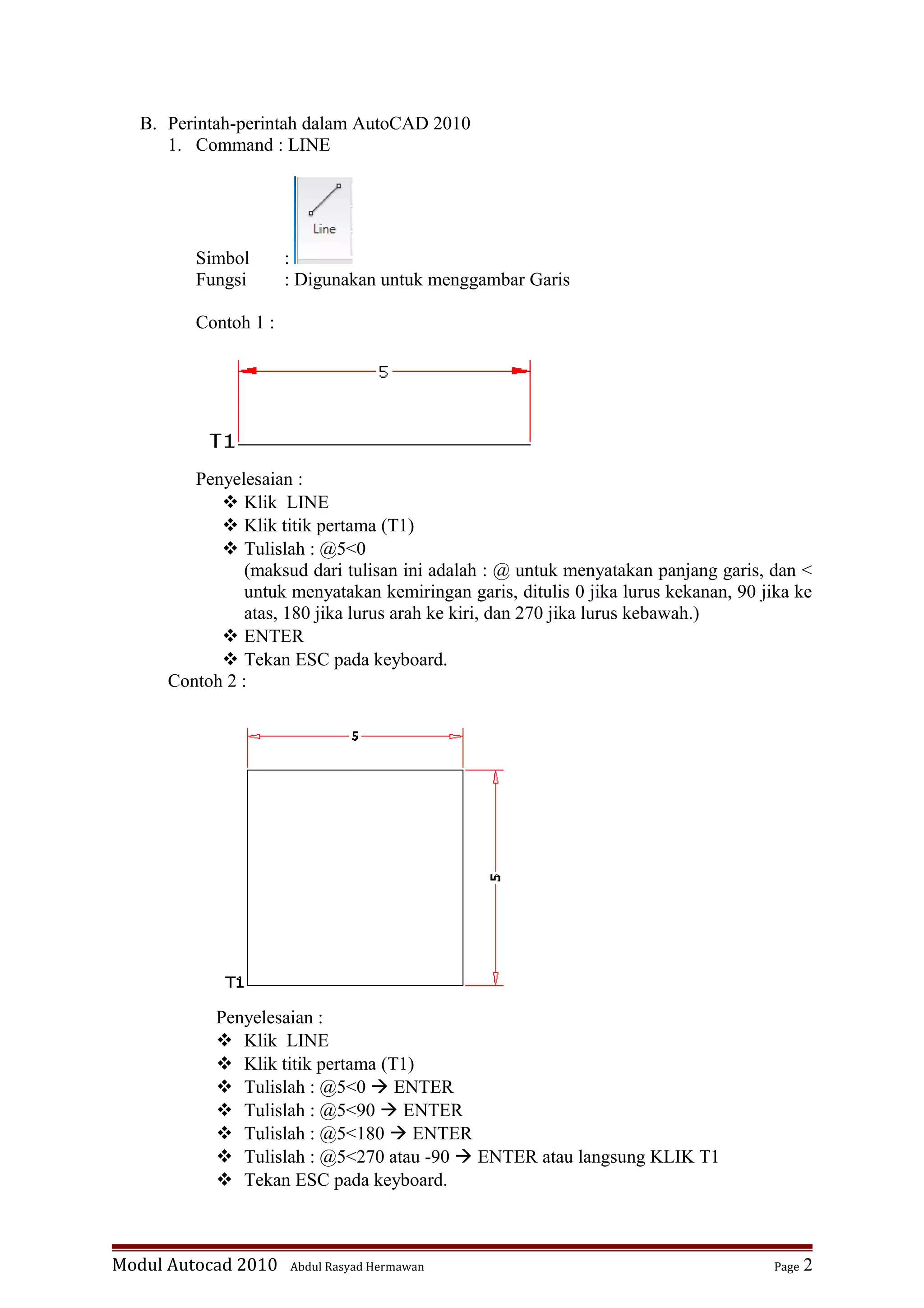

2. B. Perintah-perintah dalam AutoCAD 2010
1. Command : LINE
Simbol :
Fungsi : Digunakan untuk menggambar Garis
Contoh 1 :
Penyelesaian :
 Klik LINE
 Klik titik pertama (T1)
 Tulislah : @5<0
(maksud dari tulisan ini adalah : @ untuk menyatakan panjang garis, dan <
untuk menyatakan kemiringan garis, ditulis 0 jika lurus kekanan, 90 jika ke
atas, 180 jika lurus arah ke kiri, dan 270 jika lurus kebawah.)
 ENTER
 Tekan ESC pada keyboard.
Contoh 2 :
Penyelesaian :
 Klik LINE
 Klik titik pertama (T1)
 Tulislah : @5<0  ENTER
 Tulislah : @5<90  ENTER
 Tulislah : @5<180  ENTER
 Tulislah : @5<270 atau -90  ENTER atau langsung KLIK T1
 Tekan ESC pada keyboard.
Modul Autocad 2010 Abdul Rasyad Hermawan Page 2

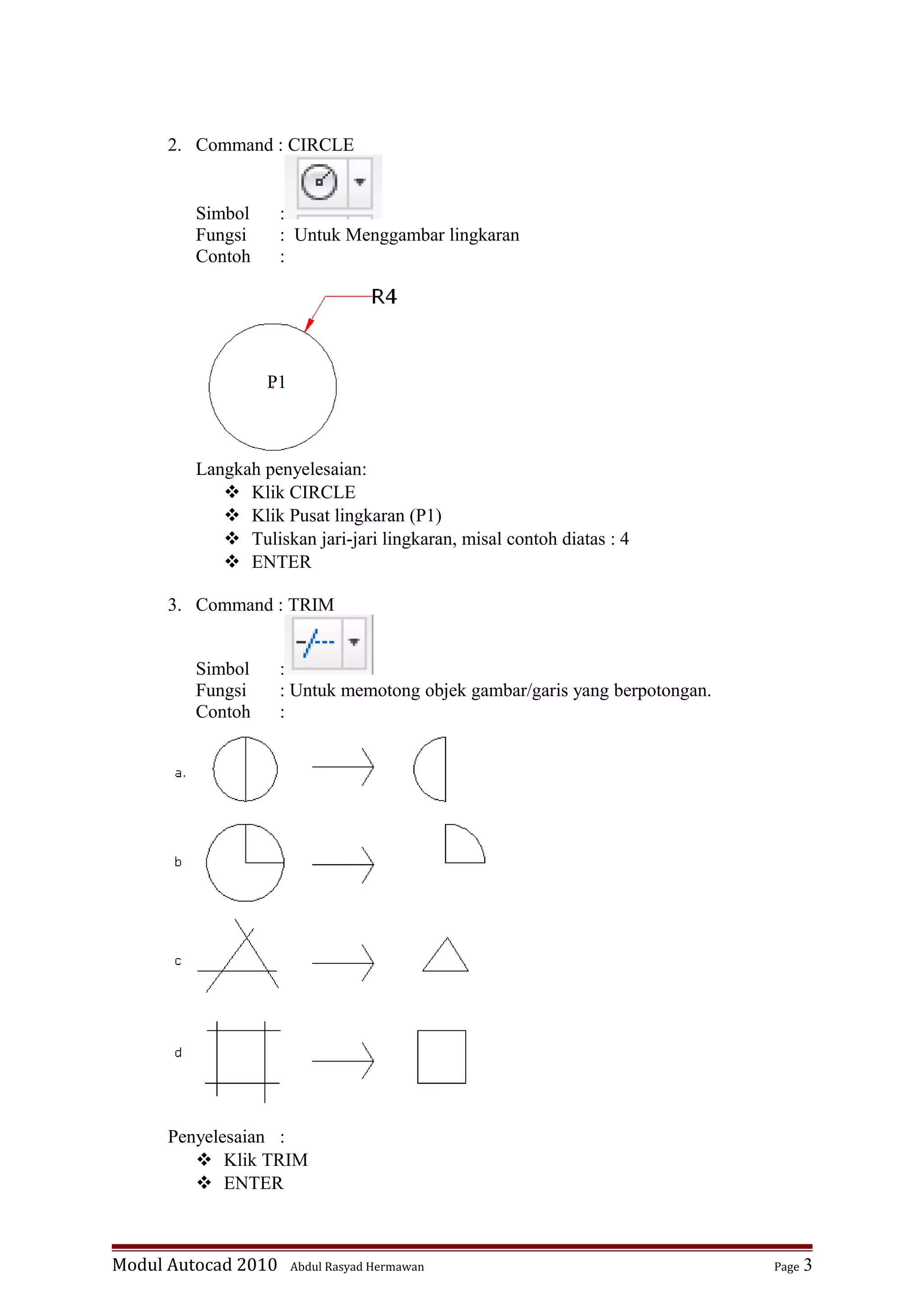

3. 2. Command : CIRCLE
Simbol :
Fungsi : Untuk Menggambar lingkaran
Contoh :
Langkah penyelesaian:
 Klik CIRCLE
 Klik Pusat lingkaran (P1)
 Tuliskan jari-jari lingkaran, misal contoh diatas : 4
 ENTER
3. Command : TRIM
Simbol :
Fungsi : Untuk memotong objek gambar/garis yang berpotongan.
Contoh :
Penyelesaian :
 Klik TRIM
 ENTER
Modul Autocad 2010 Abdul Rasyad Hermawan Page 3
P1

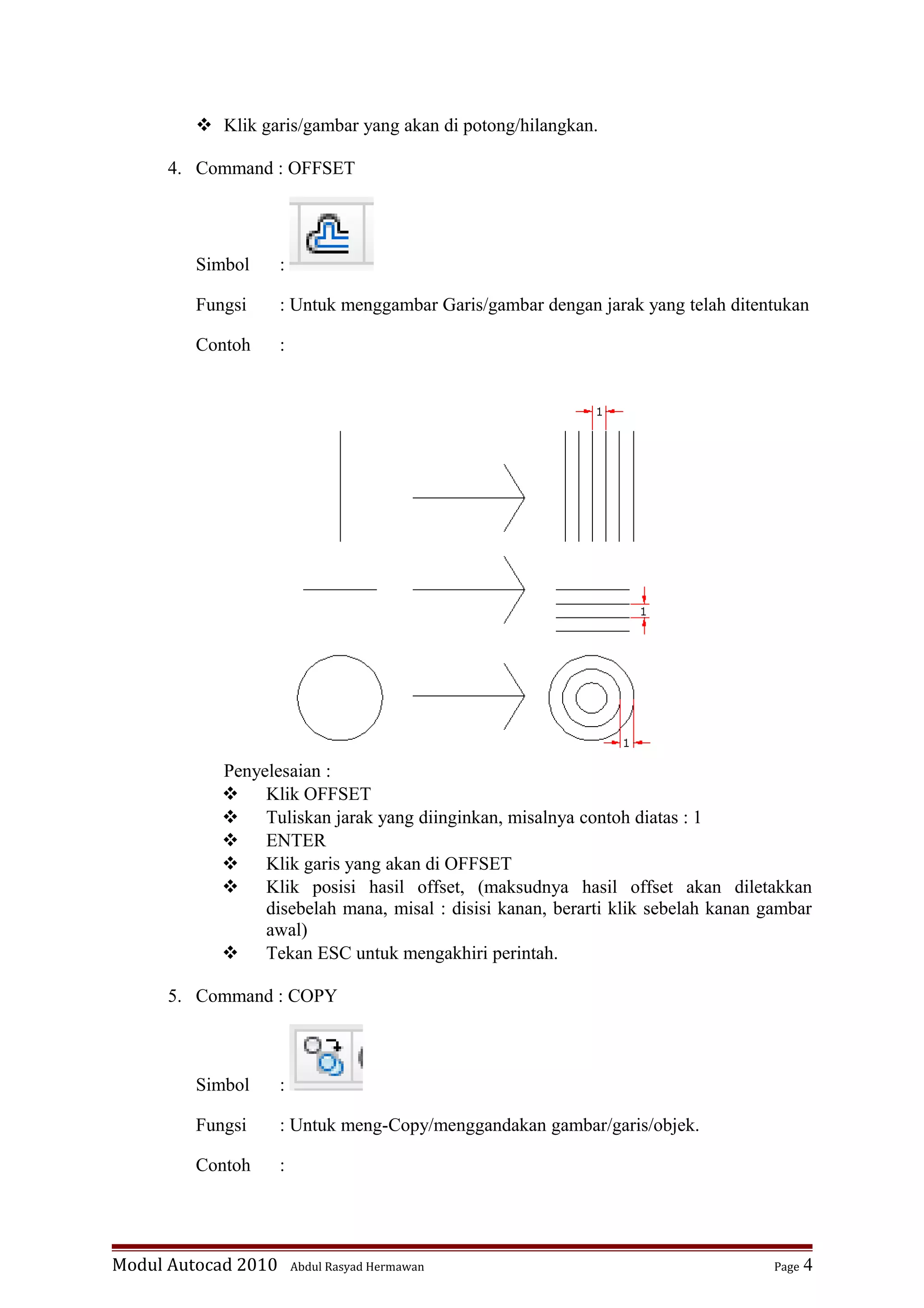

4.  Klik garis/gambar yang akan di potong/hilangkan.
4. Command : OFFSET
Simbol :
Fungsi : Untuk menggambar Garis/gambar dengan jarak yang telah ditentukan
Contoh :
Penyelesaian :
 Klik OFFSET
 Tuliskan jarak yang diinginkan, misalnya contoh diatas : 1
 ENTER
 Klik garis yang akan di OFFSET
 Klik posisi hasil offset, (maksudnya hasil offset akan diletakkan
disebelah mana, misal : disisi kanan, berarti klik sebelah kanan gambar
awal)
 Tekan ESC untuk mengakhiri perintah.
5. Command : COPY
Simbol :
Fungsi : Untuk meng-Copy/menggandakan gambar/garis/objek.
Contoh :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 4

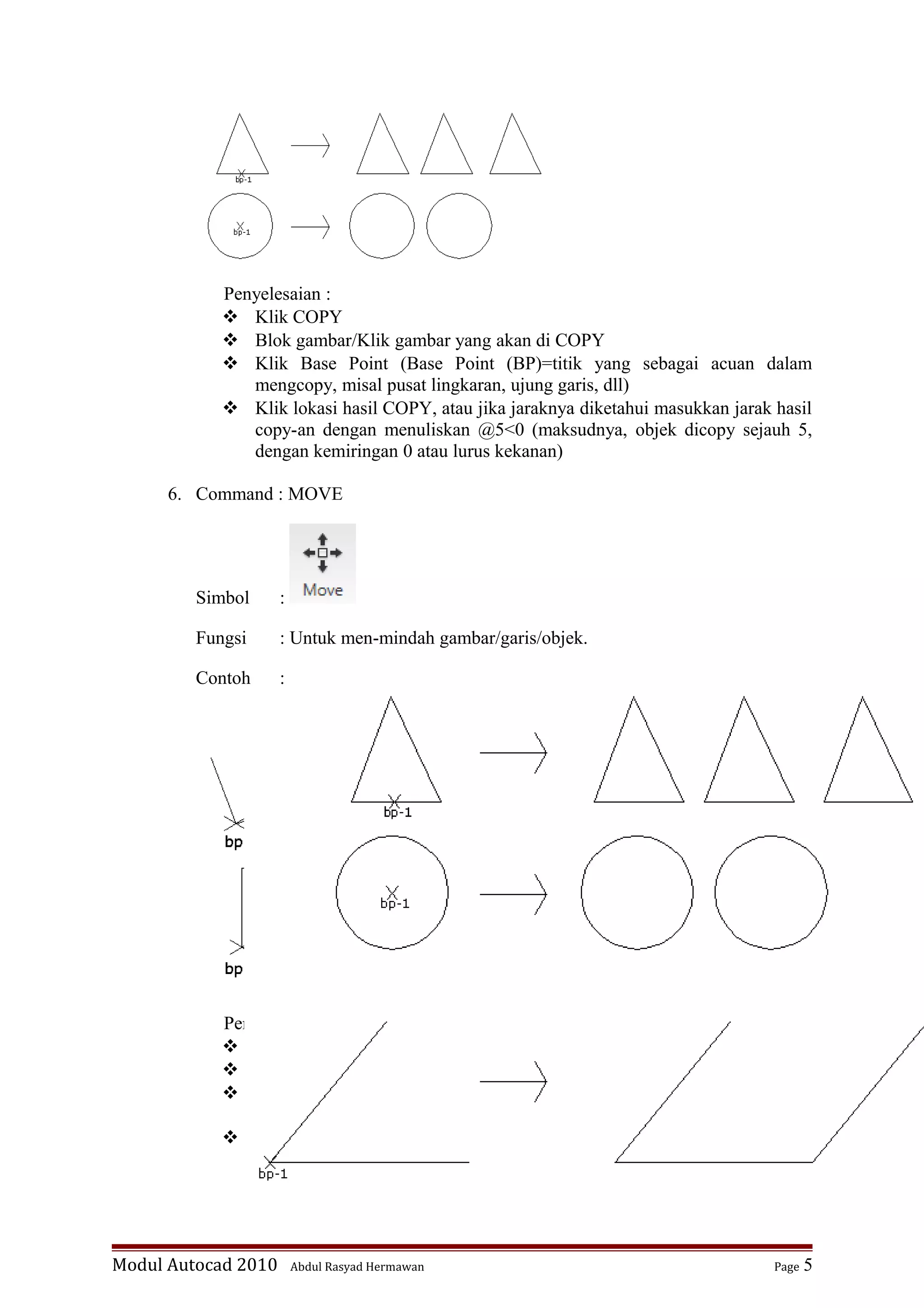

5. Penyelesaian :
 Klik COPY
 Blok gambar/Klik gambar yang akan di COPY
 Klik Base Point (Base Point (BP)=titik yang sebagai acuan dalam
mengcopy, misal pusat lingkaran, ujung garis, dll)
 Klik lokasi hasil COPY, atau jika jaraknya diketahui masukkan jarak hasil
copy-an dengan menuliskan @5<0 (maksudnya, objek dicopy sejauh 5,
dengan kemiringan 0 atau lurus kekanan)
6. Command : MOVE
Simbol :
Fungsi : Untuk men-mindah gambar/garis/objek.
Contoh :
Penyelesaian :
 Klik MOVE
 Blok gambar/Klik gambar yang akan di MOVE
 Klik Base Point (Base Point (BP) = titik yang sebagai acuan dalam
mengcopy, misal pusat lingkaran, ujung garis, dll)
 Klik lokasi hasil MOVE (tk-1), atau jika jaraknya diketahui masukkan
jarak hasil copy-an dengan menuliskan @5<0 (maksudnya, objek
dipindah sejauh 5, dengan kemiringan 0 atau lurus kekanan)
Modul Autocad 2010 Abdul Rasyad Hermawan Page 5

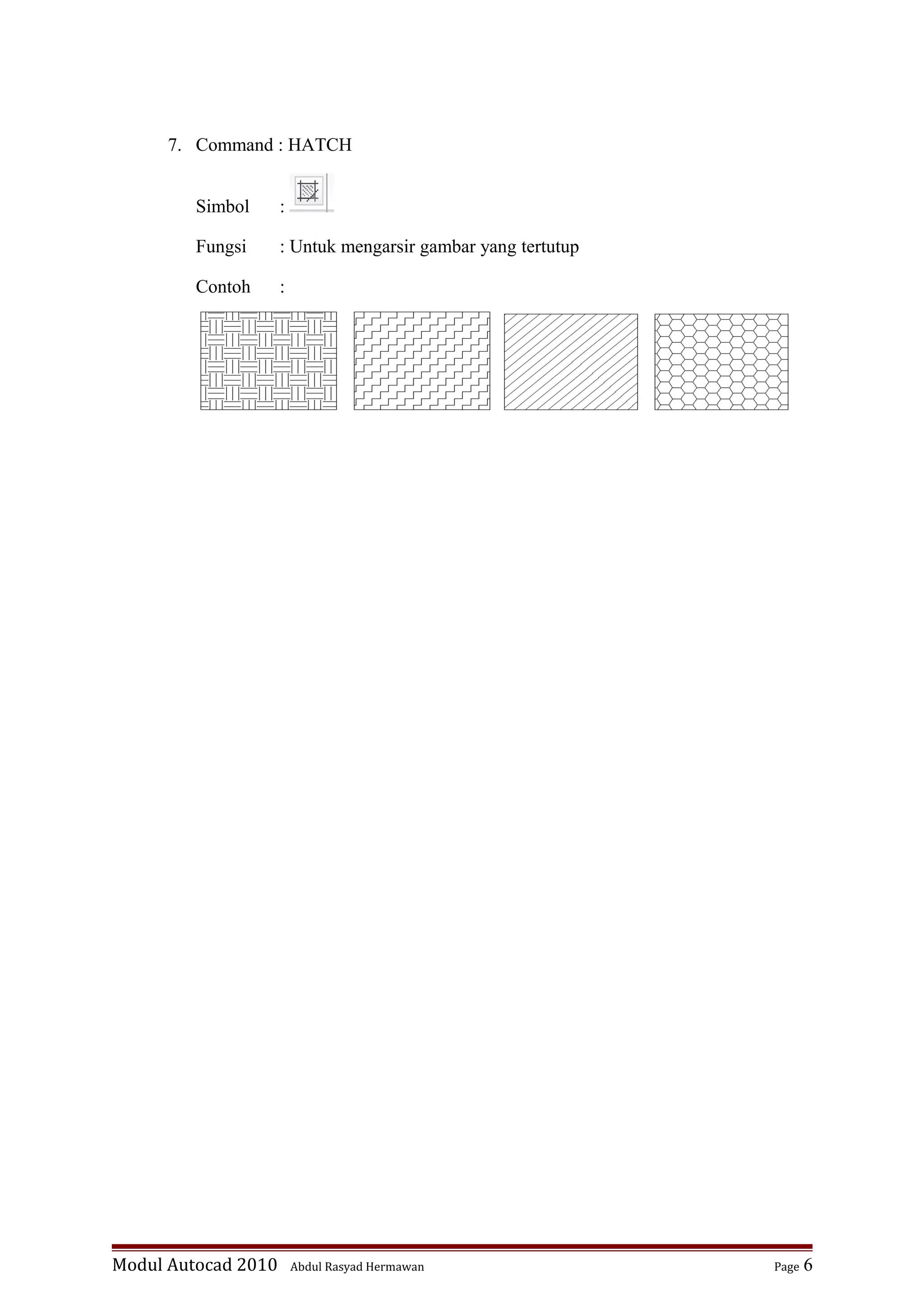

6. 7. Command : HATCH
Simbol :
Fungsi : Untuk mengarsir gambar yang tertutup
Contoh :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 6

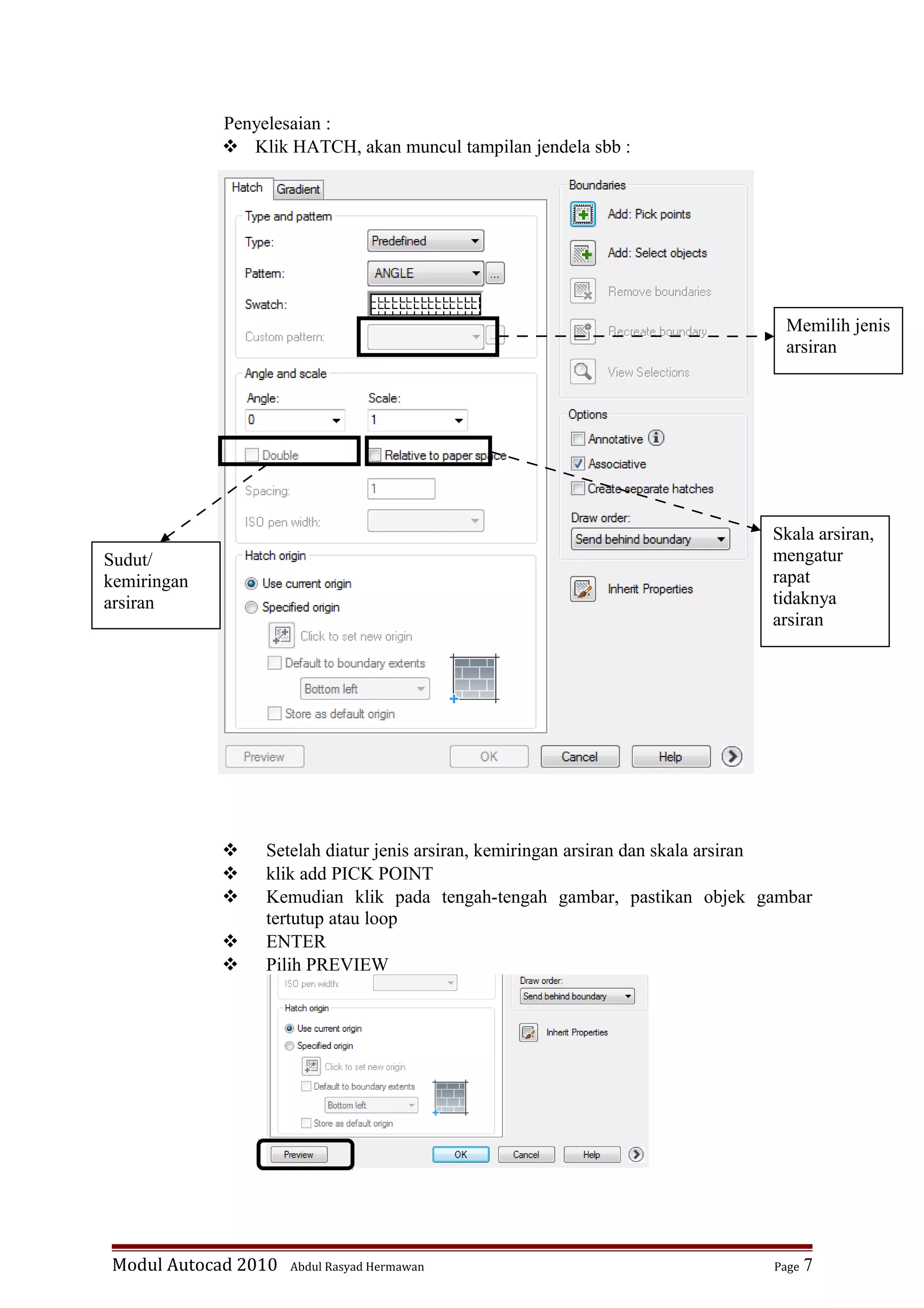

7. Penyelesaian :
 Klik HATCH, akan muncul tampilan jendela sbb :
 Setelah diatur jenis arsiran, kemiringan arsiran dan skala arsiran
 klik add PICK POINT
 Kemudian klik pada tengah-tengah gambar, pastikan objek gambar
tertutup atau loop
 ENTER
 Pilih PREVIEW
Modul Autocad 2010 Abdul Rasyad Hermawan Page 7
Memilih jenis
arsiran
Sudut/
kemiringan
arsiran
Skala arsiran,
mengatur
rapat
tidaknya
arsiran

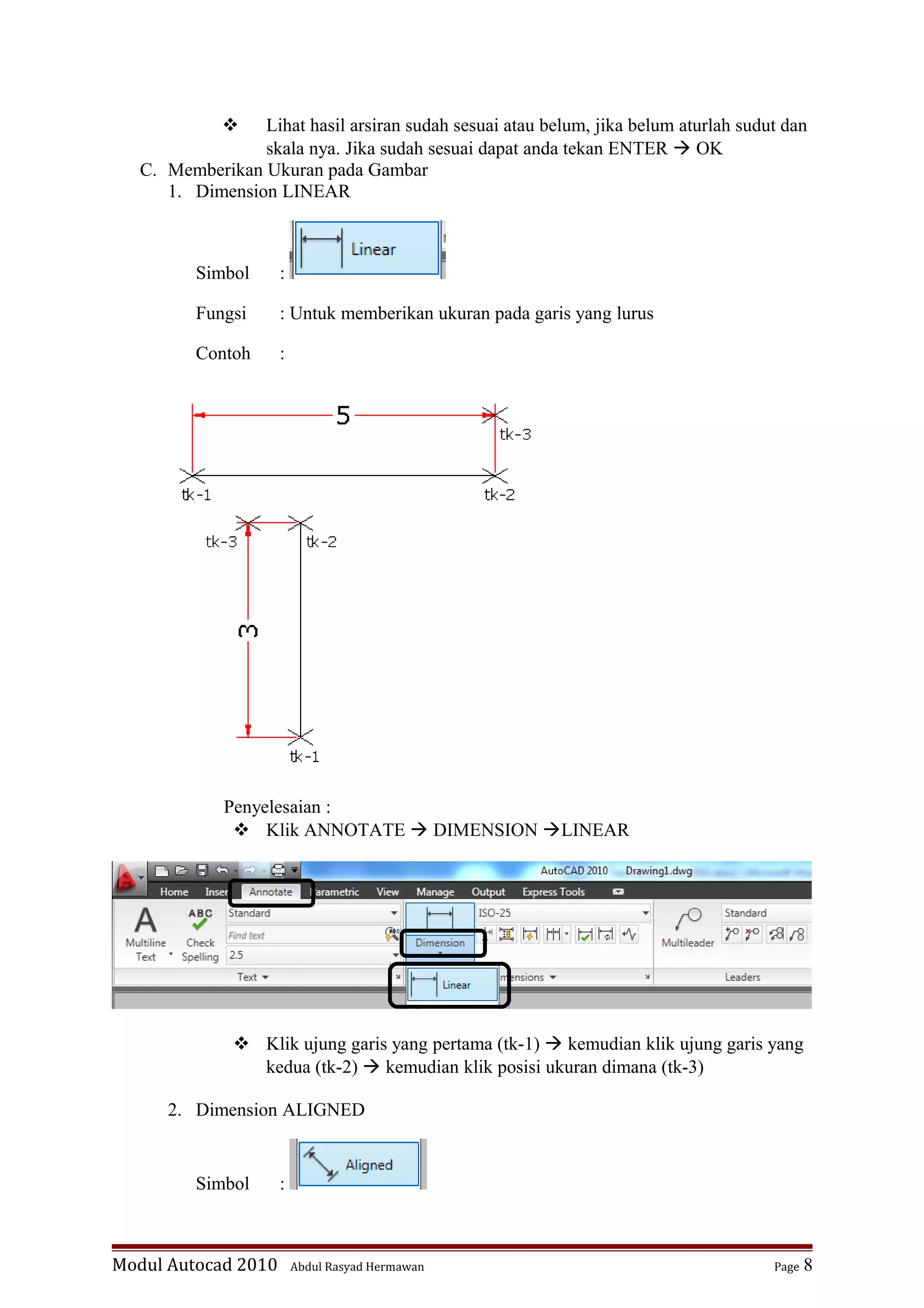

8.  Lihat hasil arsiran sudah sesuai atau belum, jika belum aturlah sudut dan
skala nya. Jika sudah sesuai dapat anda tekan ENTER  OK
C. Memberikan Ukuran pada Gambar
1. Dimension LINEAR
Simbol :
Fungsi : Untuk memberikan ukuran pada garis yang lurus
Contoh :
Penyelesaian :
 Klik ANNOTATE  DIMENSION LINEAR
 Klik ujung garis yang pertama (tk-1)  kemudian klik ujung garis yang
kedua (tk-2)  kemudian klik posisi ukuran dimana (tk-3)
2. Dimension ALIGNED
Simbol :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 8

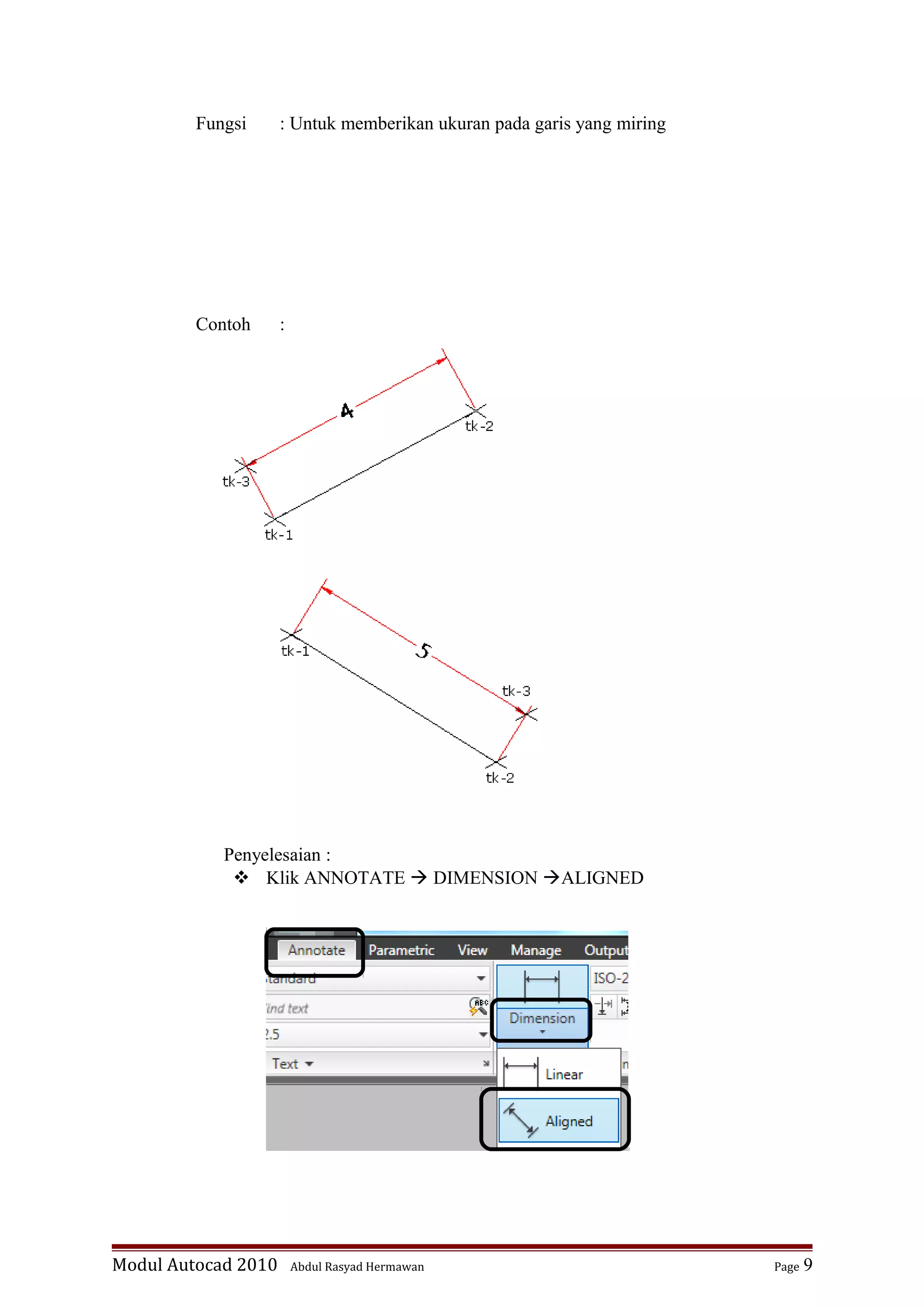

9. Fungsi : Untuk memberikan ukuran pada garis yang miring
Contoh :
Penyelesaian :
 Klik ANNOTATE  DIMENSION ALIGNED
Modul Autocad 2010 Abdul Rasyad Hermawan Page 9

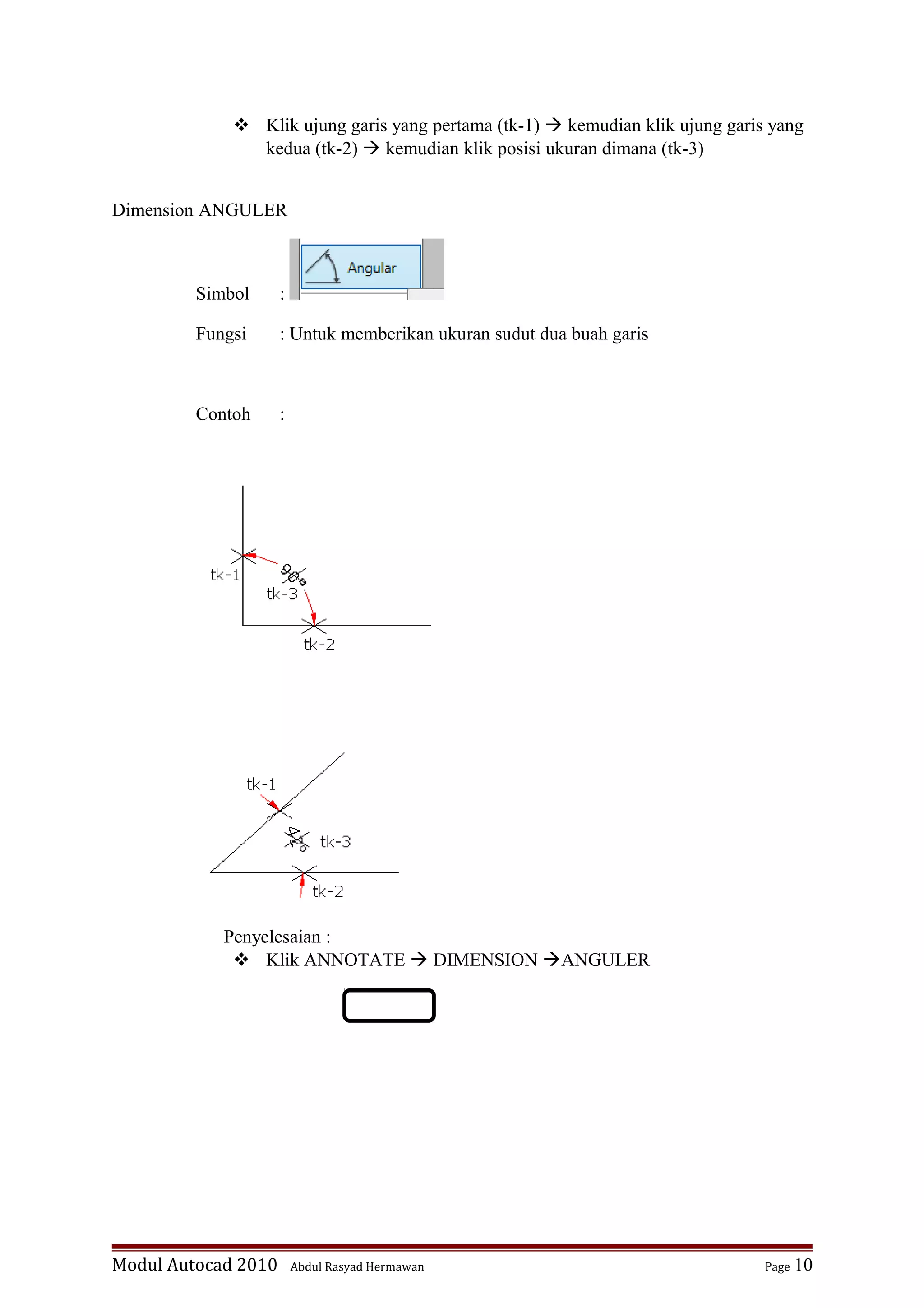

10.  Klik ujung garis yang pertama (tk-1)  kemudian klik ujung garis yang
kedua (tk-2)  kemudian klik posisi ukuran dimana (tk-3)
Dimension ANGULER
Simbol :
Fungsi : Untuk memberikan ukuran sudut dua buah garis
Contoh :
Penyelesaian :
 Klik ANNOTATE  DIMENSION ANGULER
Modul Autocad 2010 Abdul Rasyad Hermawan Page 10

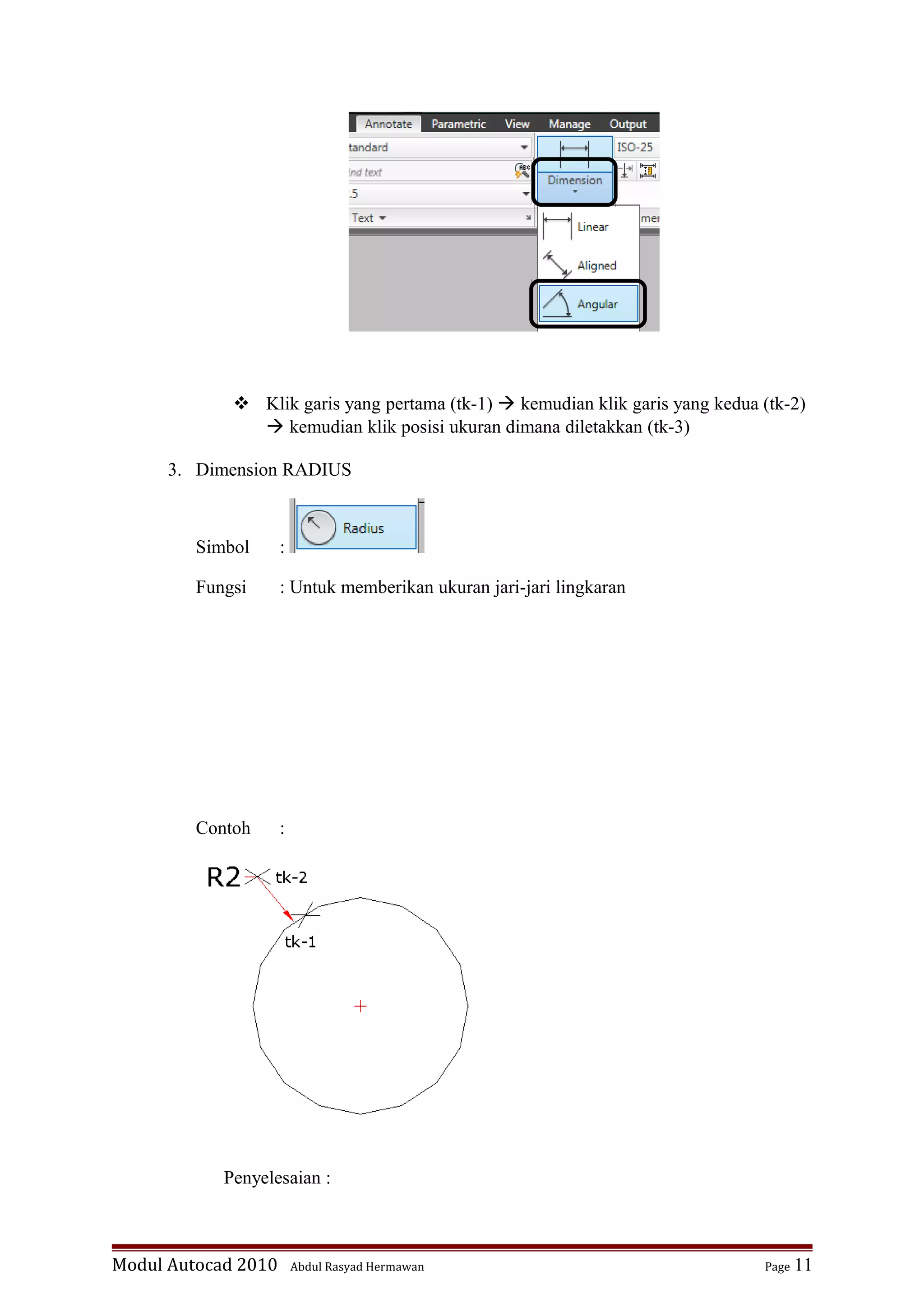

11.  Klik garis yang pertama (tk-1)  kemudian klik garis yang kedua (tk-2)
 kemudian klik posisi ukuran dimana diletakkan (tk-3)
3. Dimension RADIUS
Simbol :
Fungsi : Untuk memberikan ukuran jari-jari lingkaran
Contoh :
Penyelesaian :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 11

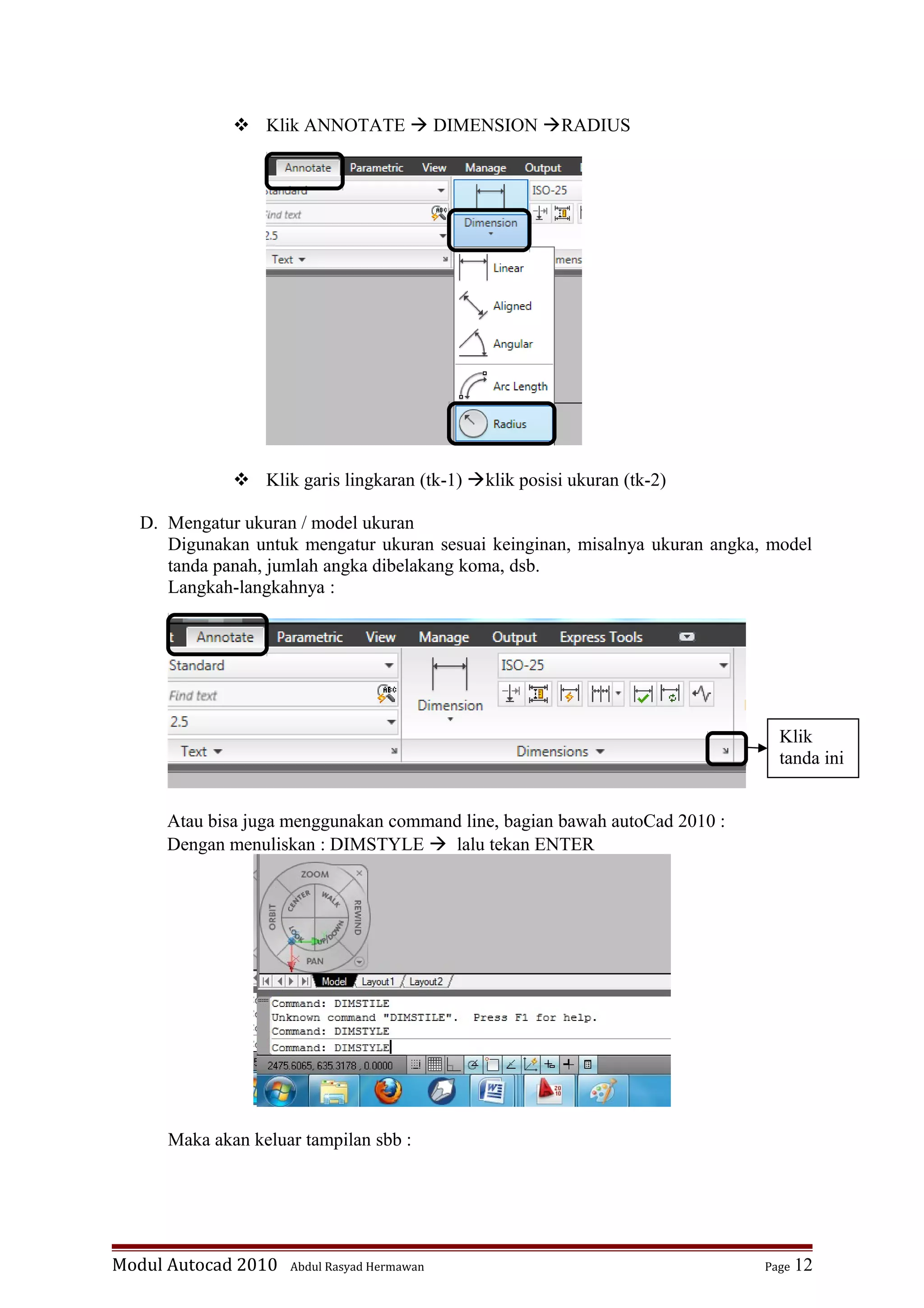

12.  Klik ANNOTATE  DIMENSION RADIUS
 Klik garis lingkaran (tk-1) klik posisi ukuran (tk-2)
D. Mengatur ukuran / model ukuran
Digunakan untuk mengatur ukuran sesuai keinginan, misalnya ukuran angka, model
tanda panah, jumlah angka dibelakang koma, dsb.
Langkah-langkahnya :
Atau bisa juga menggunakan command line, bagian bawah autoCad 2010 :
Dengan menuliskan : DIMSTYLE  lalu tekan ENTER
Maka akan keluar tampilan sbb :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 12
Klik
tanda ini

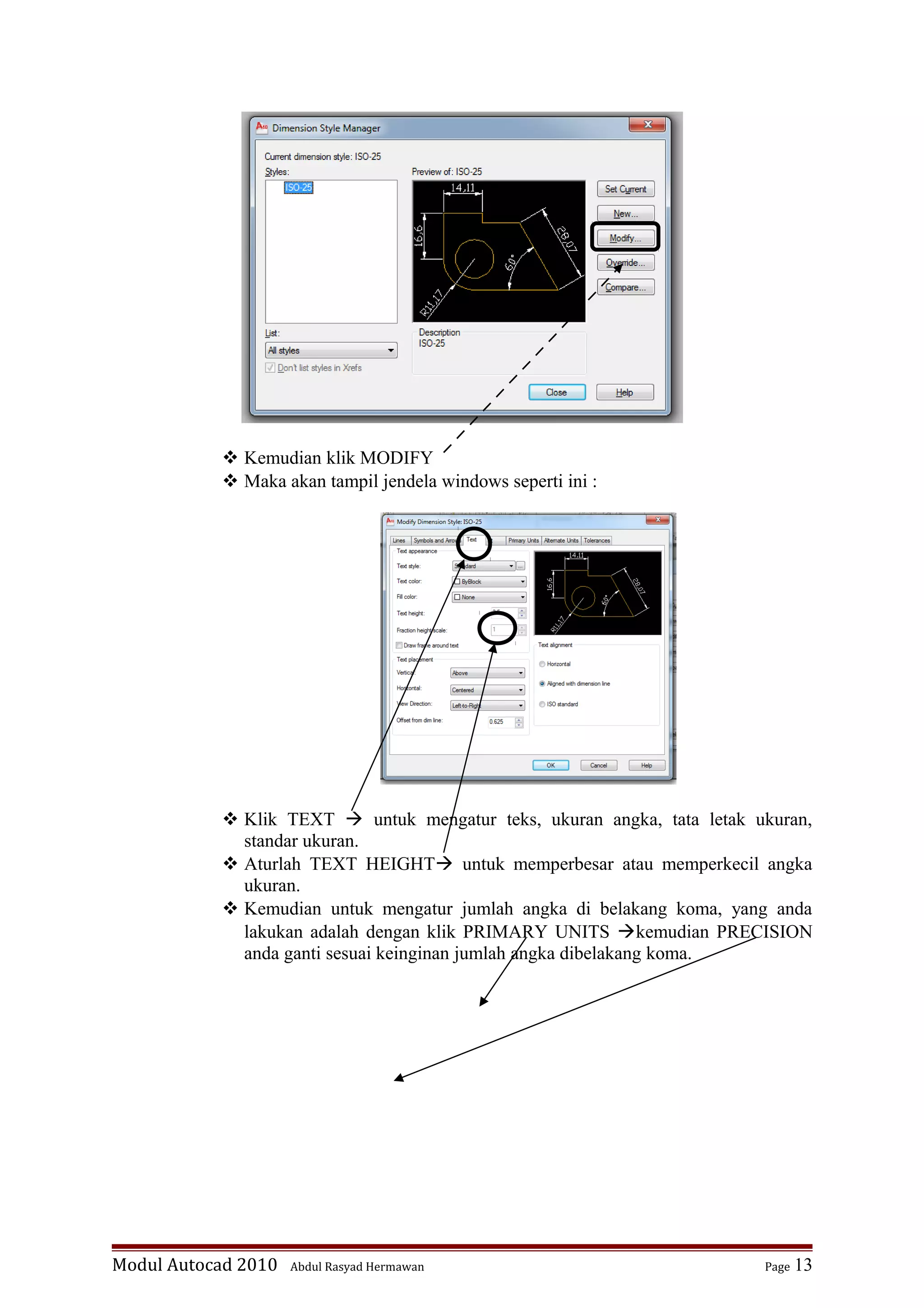

13.  Kemudian klik MODIFY
 Maka akan tampil jendela windows seperti ini :
 Klik TEXT  untuk mengatur teks, ukuran angka, tata letak ukuran,
standar ukuran.
 Aturlah TEXT HEIGHT untuk memperbesar atau memperkecil angka
ukuran.
 Kemudian untuk mengatur jumlah angka di belakang koma, yang anda
lakukan adalah dengan klik PRIMARY UNITS kemudian PRECISION
anda ganti sesuai keinginan jumlah angka dibelakang koma.
Modul Autocad 2010 Abdul Rasyad Hermawan Page 13

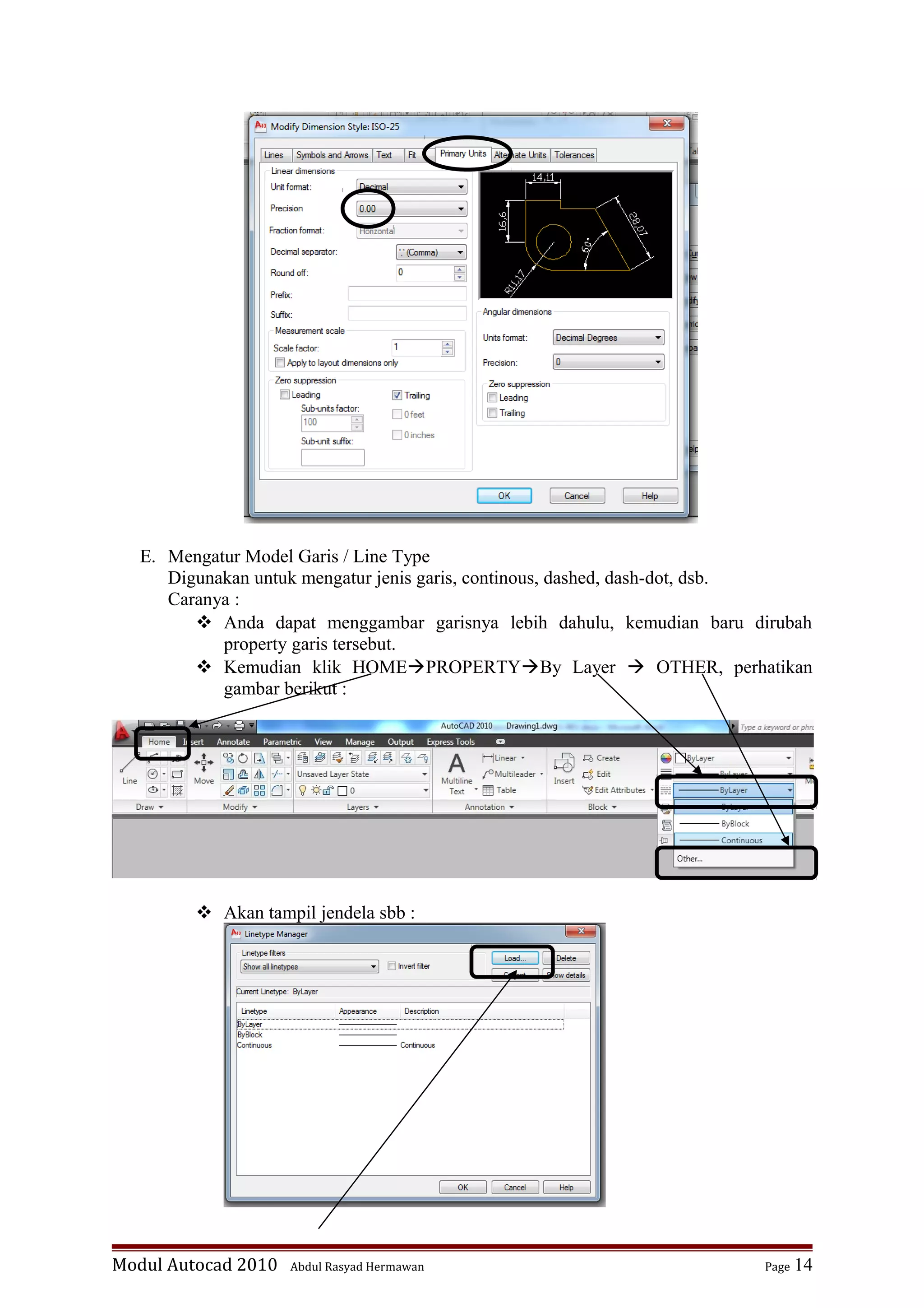

14. E. Mengatur Model Garis / Line Type
Digunakan untuk mengatur jenis garis, continous, dashed, dash-dot, dsb.
Caranya :
 Anda dapat menggambar garisnya lebih dahulu, kemudian baru dirubah
property garis tersebut.
 Kemudian klik HOMEPROPERTYBy Layer  OTHER, perhatikan
gambar berikut :
 Akan tampil jendela sbb :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 14

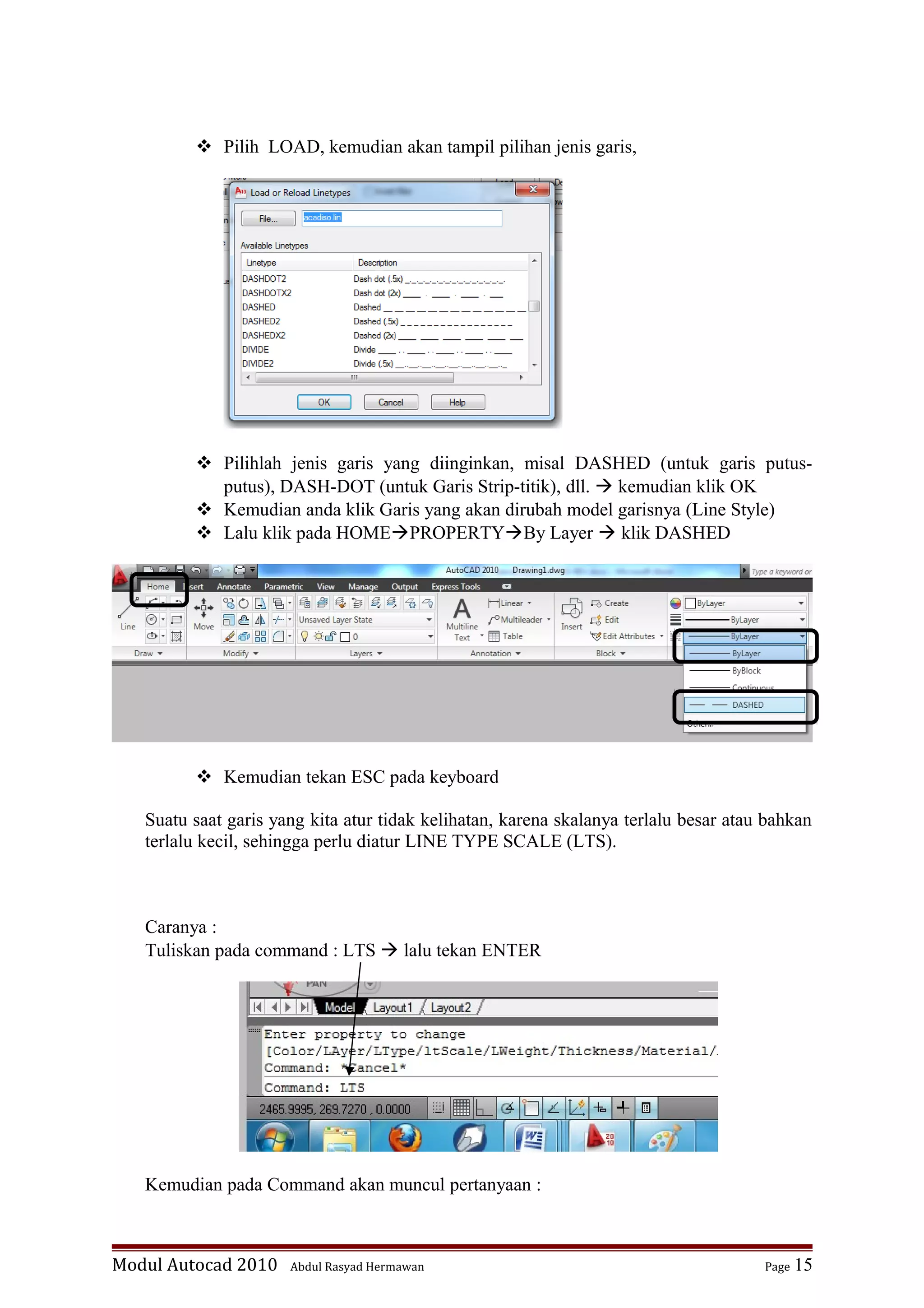

15.  Pilih LOAD, kemudian akan tampil pilihan jenis garis,
 Pilihlah jenis garis yang diinginkan, misal DASHED (untuk garis putus-
putus), DASH-DOT (untuk Garis Strip-titik), dll.  kemudian klik OK
 Kemudian anda klik Garis yang akan dirubah model garisnya (Line Style)
 Lalu klik pada HOMEPROPERTYBy Layer  klik DASHED
 Kemudian tekan ESC pada keyboard
Suatu saat garis yang kita atur tidak kelihatan, karena skalanya terlalu besar atau bahkan
terlalu kecil, sehingga perlu diatur LINE TYPE SCALE (LTS).
Caranya :
Tuliskan pada command : LTS  lalu tekan ENTER
Kemudian pada Command akan muncul pertanyaan :
Modul Autocad 2010 Abdul Rasyad Hermawan Page 15

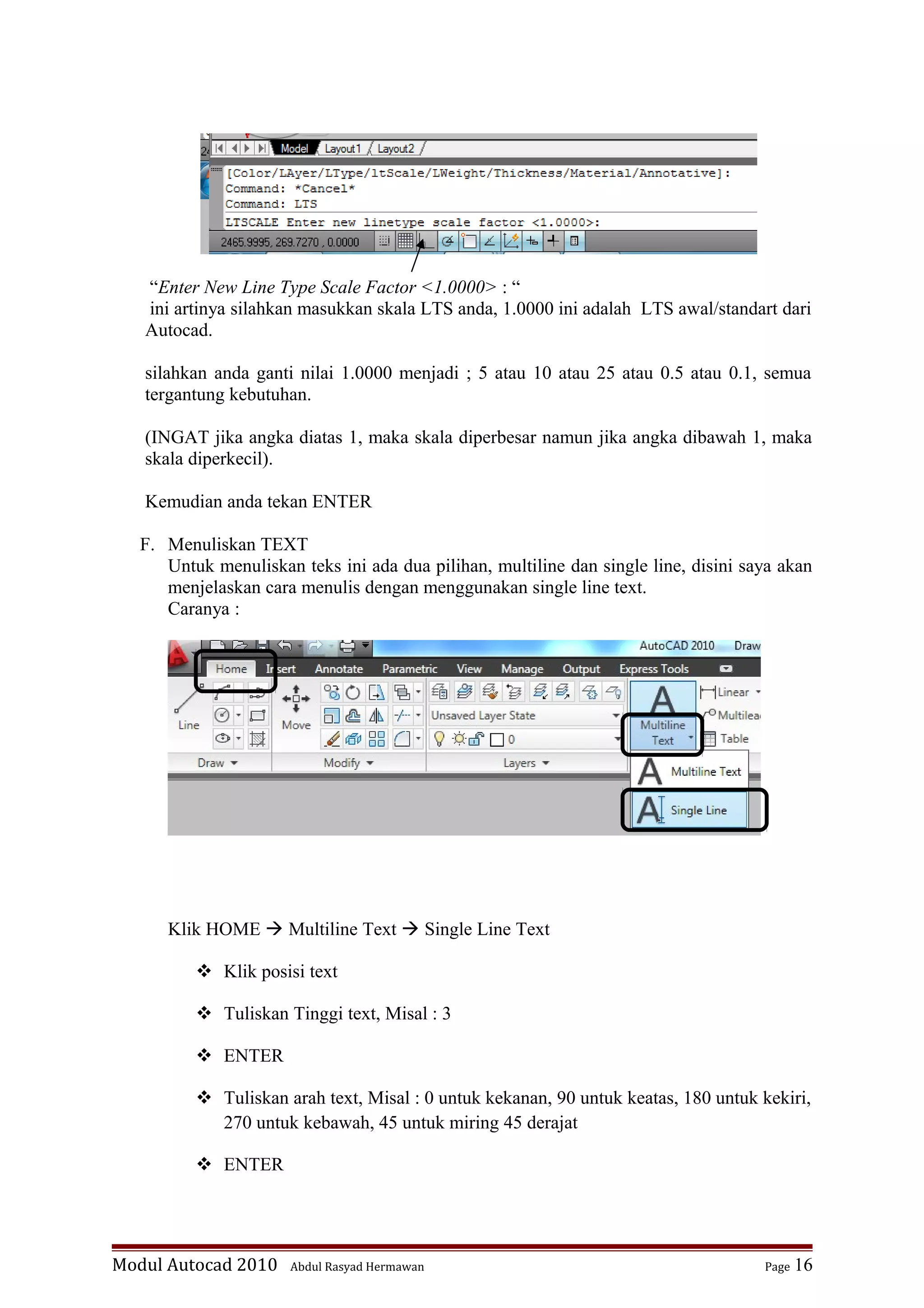

16. “Enter New Line Type Scale Factor <1.0000> : “
ini artinya silahkan masukkan skala LTS anda, 1.0000 ini adalah LTS awal/standart dari
Autocad.
silahkan anda ganti nilai 1.0000 menjadi ; 5 atau 10 atau 25 atau 0.5 atau 0.1, semua
tergantung kebutuhan.
(INGAT jika angka diatas 1, maka skala diperbesar namun jika angka dibawah 1, maka
skala diperkecil).
Kemudian anda tekan ENTER
F. Menuliskan TEXT
Untuk menuliskan teks ini ada dua pilihan, multiline dan single line, disini saya akan
menjelaskan cara menulis dengan menggunakan single line text.
Caranya :
Klik HOME  Multiline Text  Single Line Text
 Klik posisi text
 Tuliskan Tinggi text, Misal : 3
 ENTER
 Tuliskan arah text, Misal : 0 untuk kekanan, 90 untuk keatas, 180 untuk kekiri,
270 untuk kebawah, 45 untuk miring 45 derajat
 ENTER
Modul Autocad 2010 Abdul Rasyad Hermawan Page 16

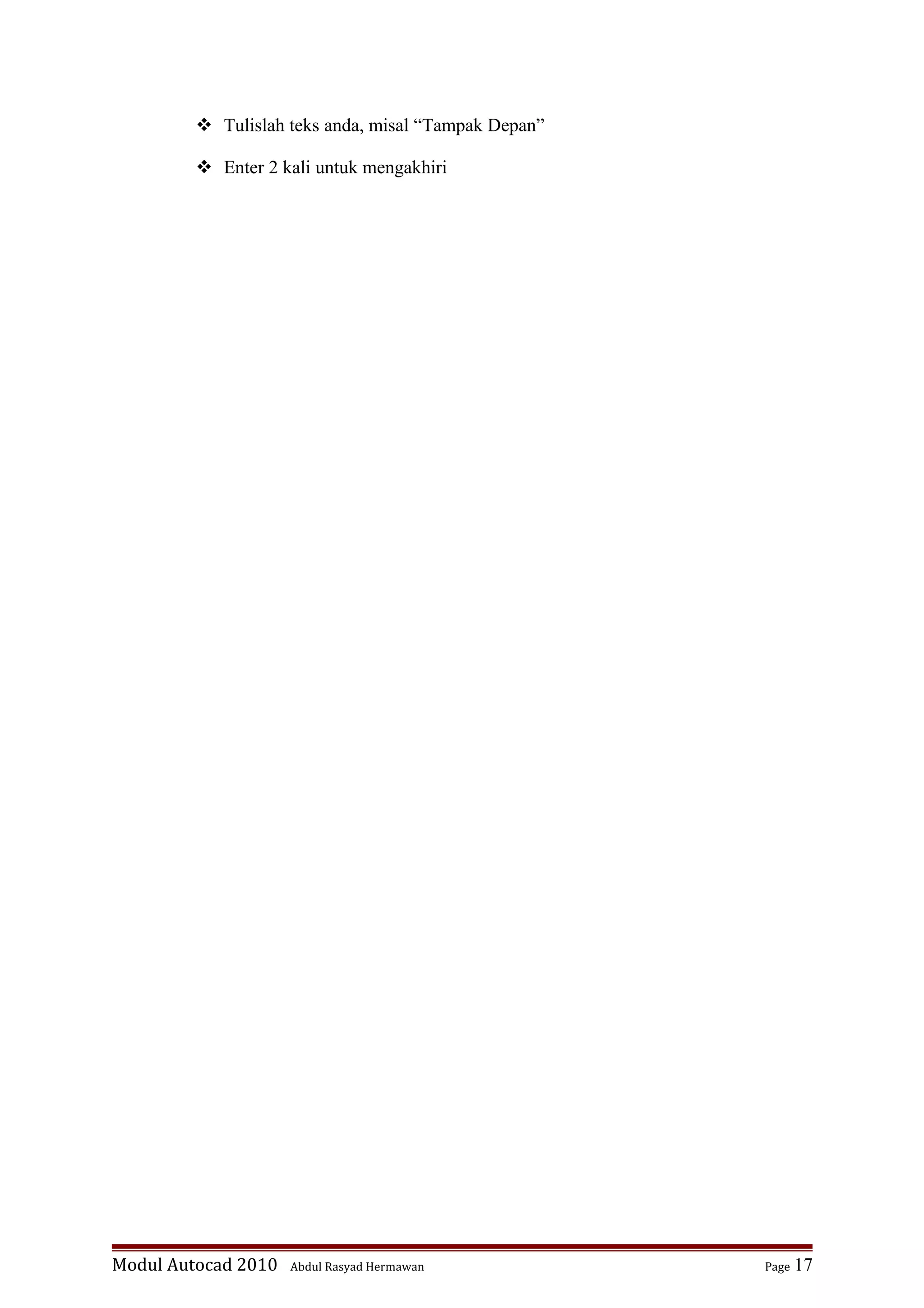

17.  Tulislah teks anda, misal “Tampak Depan”
 Enter 2 kali untuk mengakhiri
