Tutorial belajar autocad 2 dimensi dan 3 dimensi

http://autocadfree.wordpress.com
Materi -1
Kenapa memilih AutoCAD?

Banyak yang telah menjadi member kursus autoCAD gratis ini, tapi sangat sangat lebih
banyak lagi yang belum mendaftar itu artinya peminat aplikasi ini belum begitu banyak
dikenal orang dan ini merupakan nilai PLUS untuk kita “anda pasti tahu kan?”. Sekedar
informasi, cobalah anda berlangganan situs lowongan kerja seperti: karir.com,
jobsdb.com atau jobsreet.com dari sana kita bisa melihat bahwa kesempatan untuk
seorang Drafter sangat banyak, hampir tiap hari selalu ada dan pernah saya check ada
sebuah perusahaan yang hampir 1 bulan lamanya masih mencari seorang Drafter.
INGAT… seorang Drafter masih langka, Jadi jangan sia-sia kan kesempatan emas ini.

Kenapa saya memberikan kursus AutoCAD gratis ini kepada anda secara full dan free?
Saya tegaskan di sini siapapun yang telah, sedang dan akan menempuh pendidikan
technical, perlu adanya satu keahlian khusus terutama bidang gambar. Bahkan seorang
jurusan teknik industri sekalipun.

Baiklah untuk kembali menyegarkan pikiran kita, saya di sini menggunakan AutoCAD
2005. Ingat, anda tidak perlu langsung naik tingkat. Artinya; bahwa versi 2000 hingga
2010 pada prinsipnya sama, mungkin untuk 2009/2010 ada perbedaan tampilan dan
featur, tapi prinsipnya tidak jauh berbeda. Laksana Ms. Word 2000 dengan Ms. Word
terbaru. Sama saja kan? Sebetulnya saya di kantor menggunakan versi 2009 dan di
rumah versi 2005. That is No problemo…..
Pertanyaannya adalah: Jika anda menggunakan AutoCAD terbaru atau sebelum v 2005
masih bisakah mengikuti kursus ini? BISA, karena saya membuat materi secara umum
sehingga tidak ada masalah untuk semua versi “Kecuali versi non windows” .
Bagaimana DEAL?

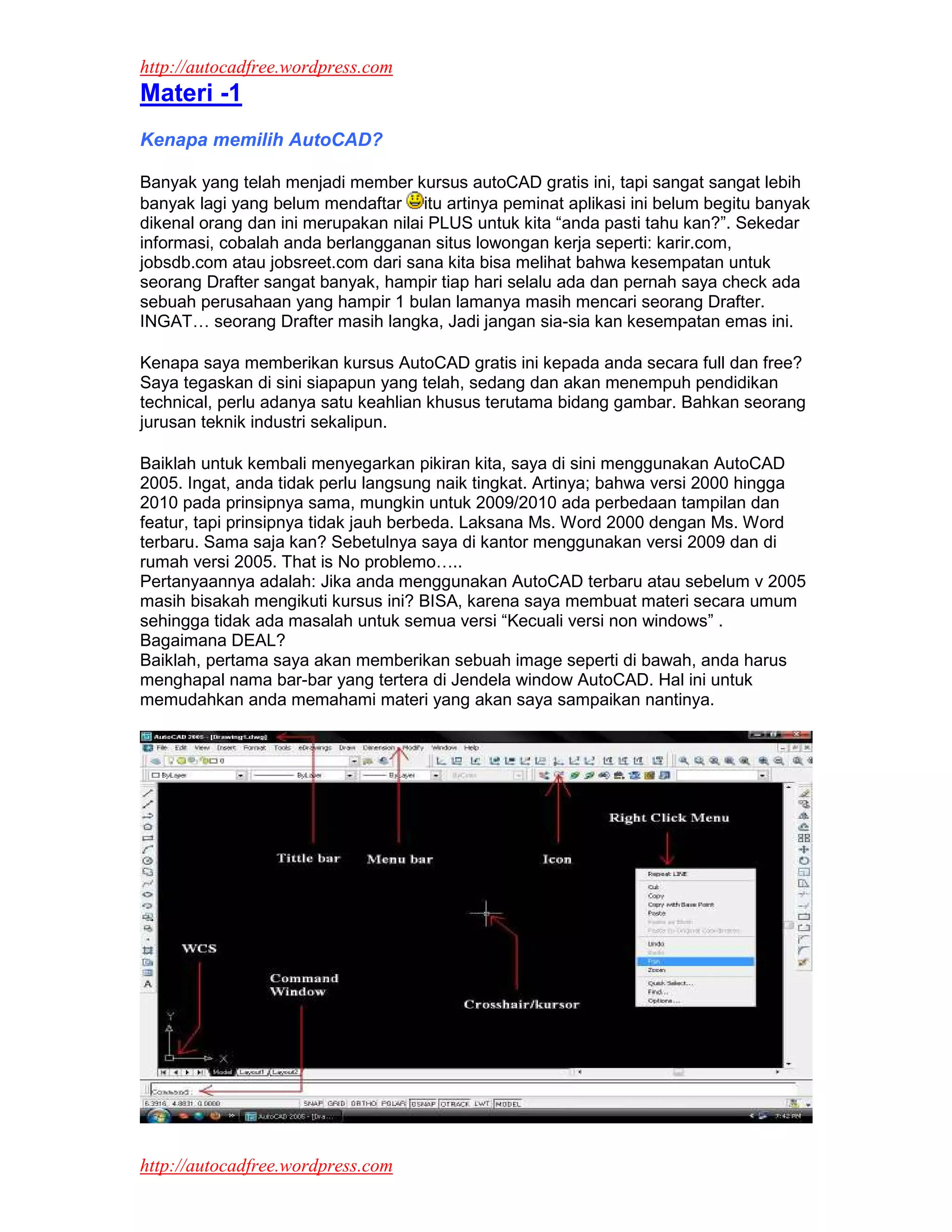

Baiklah, pertama saya akan memberikan sebuah image seperti di bawah, anda harus
menghapal nama bar-bar yang tertera di Jendela window AutoCAD. Hal ini untuk
memudahkan anda memahami materi yang akan saya sampaikan nantinya.


Materi -2

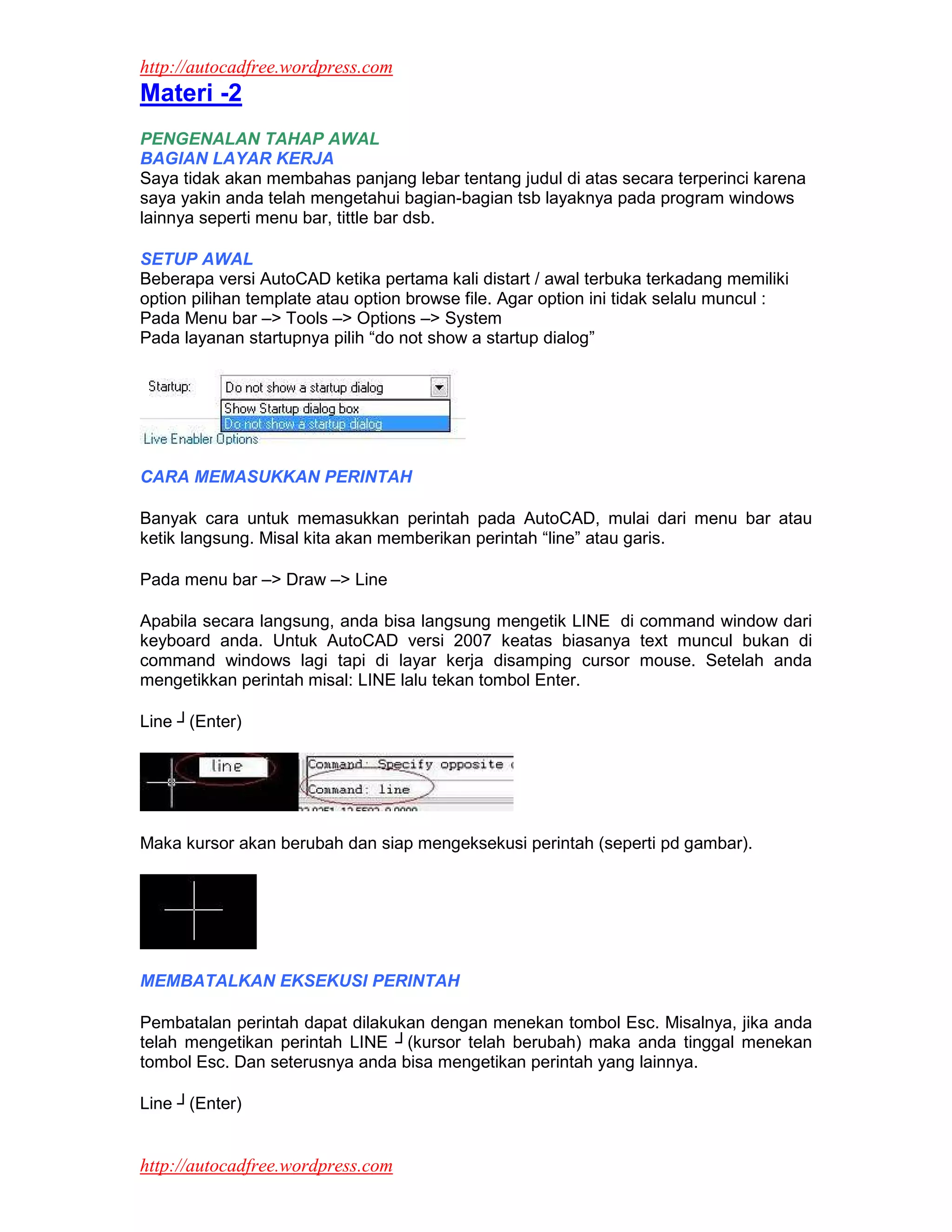

PENGENALAN TAHAP AWAL
BAGIAN LAYAR KERJA
Saya tidak akan membahas panjang lebar tentang judul di atas secara terperinci karena
saya yakin anda telah mengetahui bagian-bagian tsb layaknya pada program windows
lainnya seperti menu bar, tittle bar dsb.

SETUP AWAL
Beberapa versi AutoCAD ketika pertama kali distart / awal terbuka terkadang memiliki
option pilihan template atau option browse file. Agar option ini tidak selalu muncul :
Pada Menu bar –> Tools –> Options –> System
Pada layanan startupnya pilih “do not show a startup dialog”

CARA MEMASUKKAN PERINTAH

Banyak cara untuk memasukkan perintah pada AutoCAD, mulai dari menu bar atau
ketik langsung. Misal kita akan memberikan perintah “line” atau garis.

Pada menu bar –> Draw –> Line

Apabila secara langsung, anda bisa langsung mengetik LINE di command window dari
keyboard anda. Untuk AutoCAD versi 2007 keatas biasanya text muncul bukan di
command windows lagi tapi di layar kerja disamping cursor mouse. Setelah anda
mengetikkan perintah misal: LINE lalu tekan tombol Enter.

Line ┘(Enter)

Maka kursor akan berubah dan siap mengeksekusi perintah (seperti pd gambar).

MEMBATALKAN EKSEKUSI PERINTAH

Pembatalan perintah dapat dilakukan dengan menekan tombol Esc. Misalnya, jika anda
telah mengetikan perintah LINE ┘(kursor telah berubah) maka anda tinggal menekan
tombol Esc. Dan seterusnya anda bisa mengetikan perintah yang lainnya.

Line ┘(Enter)


Esc

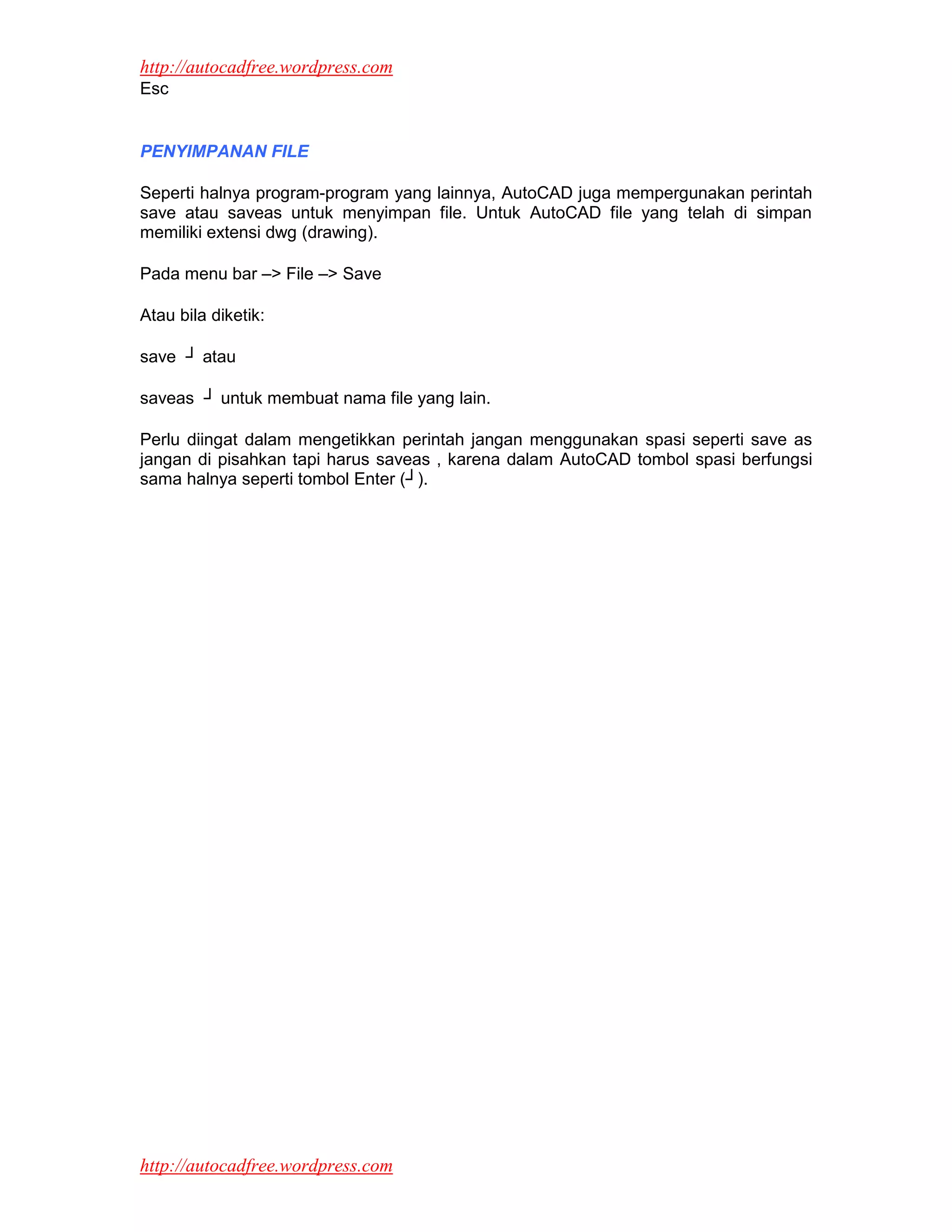

PENYIMPANAN FILE

Seperti halnya program-program yang lainnya, AutoCAD juga mempergunakan perintah
save atau saveas untuk menyimpan file. Untuk AutoCAD file yang telah di simpan
memiliki extensi dwg (drawing).

Pada menu bar –> File –> Save

Atau bila diketik:

save ┘ atau

saveas ┘ untuk membuat nama file yang lain.

Perlu diingat dalam mengetikkan perintah jangan menggunakan spasi seperti save as
jangan di pisahkan tapi harus saveas , karena dalam AutoCAD tombol spasi berfungsi
sama halnya seperti tombol Enter (┘).


Materi -3

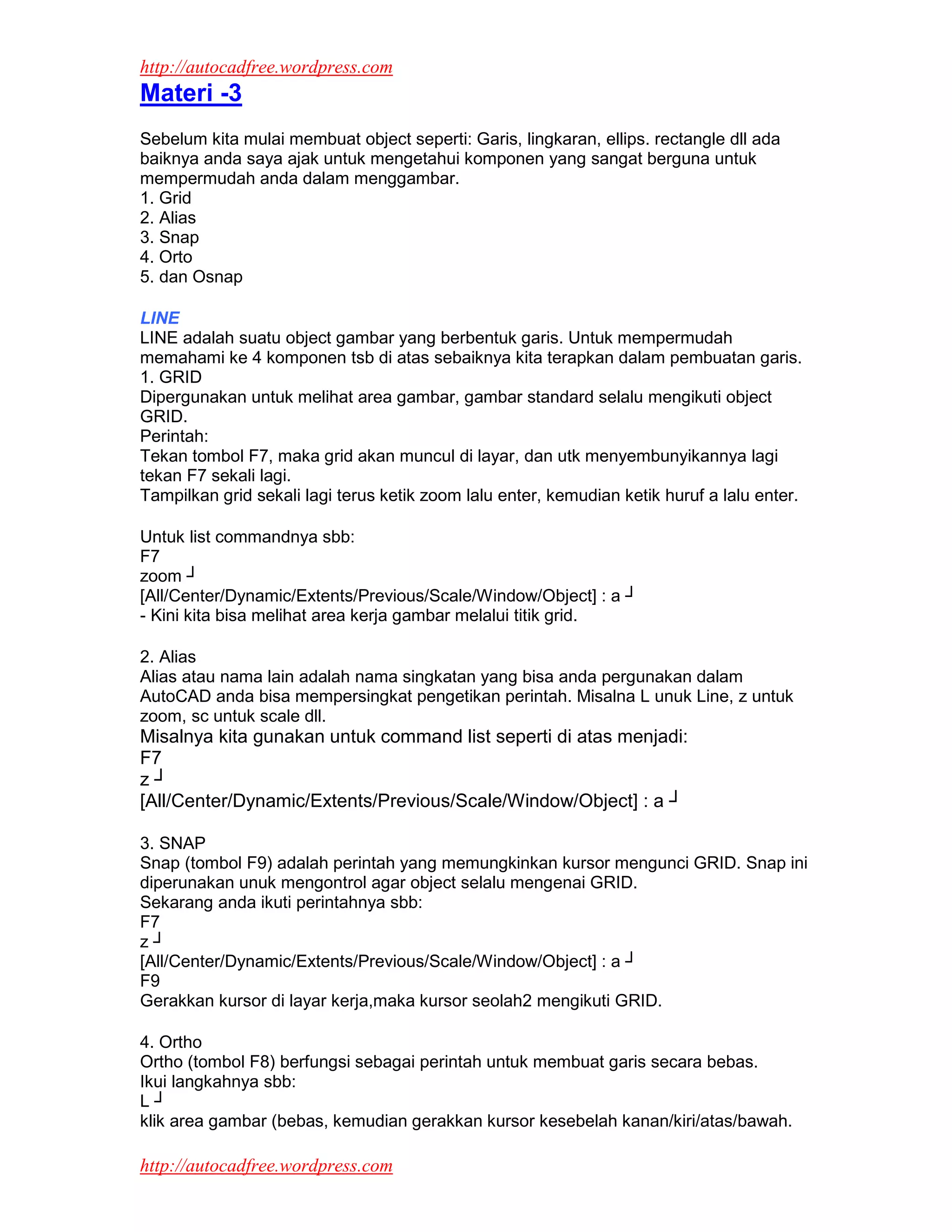

Sebelum kita mulai membuat object seperti: Garis, lingkaran, ellips. rectangle dll ada
baiknya anda saya ajak untuk mengetahui komponen yang sangat berguna untuk
mempermudah anda dalam menggambar.
1. Grid
2. Alias
3. Snap
4. Orto
5. dan Osnap

LINE
LINE adalah suatu object gambar yang berbentuk garis. Untuk mempermudah
memahami ke 4 komponen tsb di atas sebaiknya kita terapkan dalam pembuatan garis.
1. GRID
Dipergunakan untuk melihat area gambar, gambar standard selalu mengikuti object
GRID.
Perintah:
Tekan tombol F7, maka grid akan muncul di layar, dan utk menyembunyikannya lagi
tekan F7 sekali lagi.
Tampilkan grid sekali lagi terus ketik zoom lalu enter, kemudian ketik huruf a lalu enter.

Untuk list commandnya sbb:
F7
zoom ┘
[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : a ┘
- Kini kita bisa melihat area kerja gambar melalui titik grid.

2. Alias
Alias atau nama lain adalah nama singkatan yang bisa anda pergunakan dalam
AutoCAD anda bisa mempersingkat pengetikan perintah. Misalna L unuk Line, z untuk
zoom, sc untuk scale dll.
Misalnya kita gunakan untuk command list seperti di atas menjadi:
F7
z┘

3. SNAP
Snap (tombol F9) adalah perintah yang memungkinkan kursor mengunci GRID. Snap ini
diperunakan unuk mengontrol agar object selalu mengenai GRID.
Sekarang anda ikuti perintahnya sbb:
F7
z┘
F9
Gerakkan kursor di layar kerja,maka kursor seolah2 mengikuti GRID.

4. Ortho
Ortho (tombol F8) berfungsi sebagai perintah untuk membuat garis secara bebas.
Ikui langkahnya sbb:
L┘
klik area gambar (bebas, kemudian gerakkan kursor kesebelah kanan/kiri/atas/bawah.


Sekarang tekan tombol F9, lalu gerakkan kursor kearah kanan/kiri/atas/bawah. Apa
yang membedakannya?

itulah fungsi Ortho.

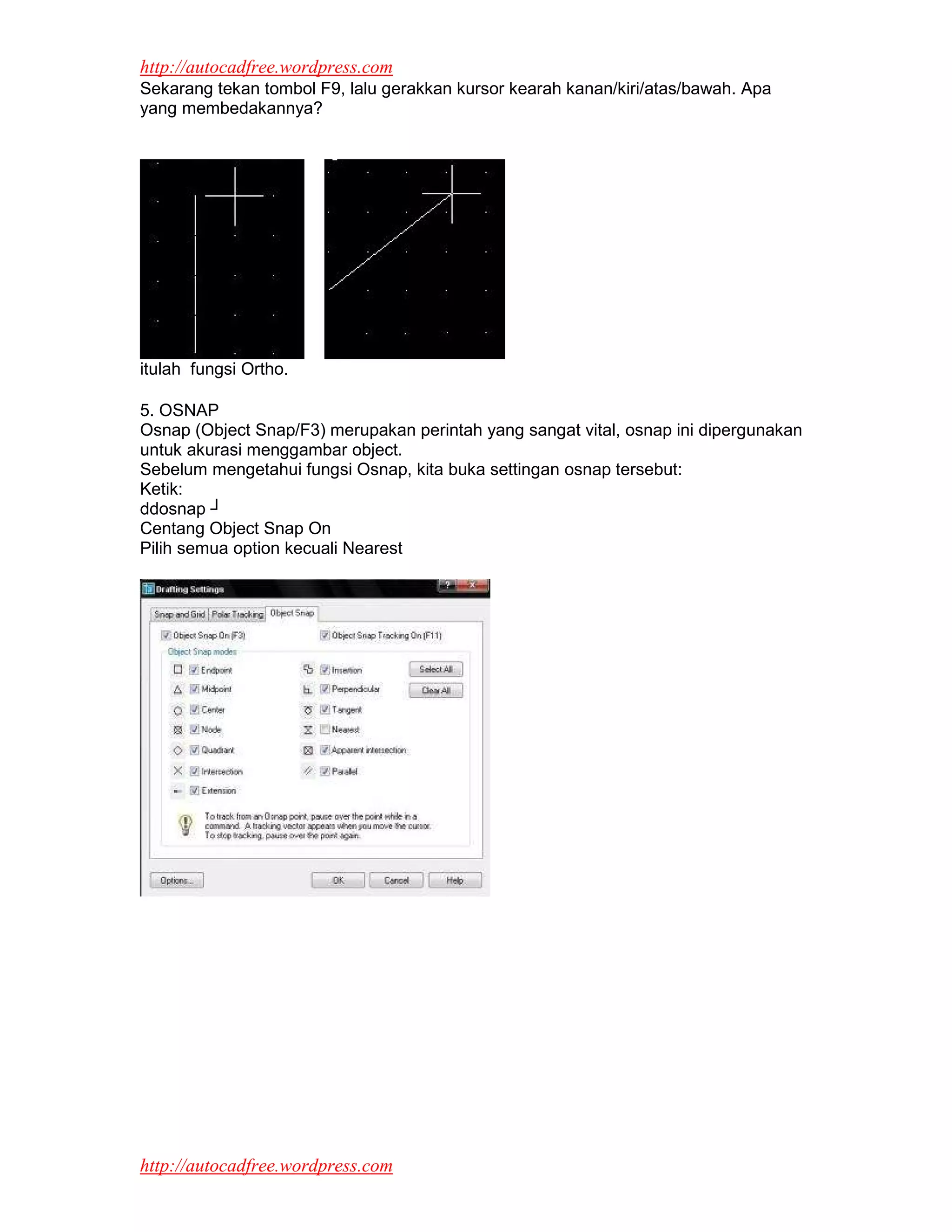

5. OSNAP
Osnap (Object Snap/F3) merupakan perintah yang sangat vital, osnap ini dipergunakan
untuk akurasi menggambar object.
Sebelum mengetahui fungsi Osnap, kita buka settingan osnap tersebut:
Ketik:
ddosnap ┘
Centang Object Snap On
Pilih semua option kecuali Nearest


Materi -4
Baiklah sekarang kita menginjak materi selanjutnya yaitu pembuatan object 2 dimensi:

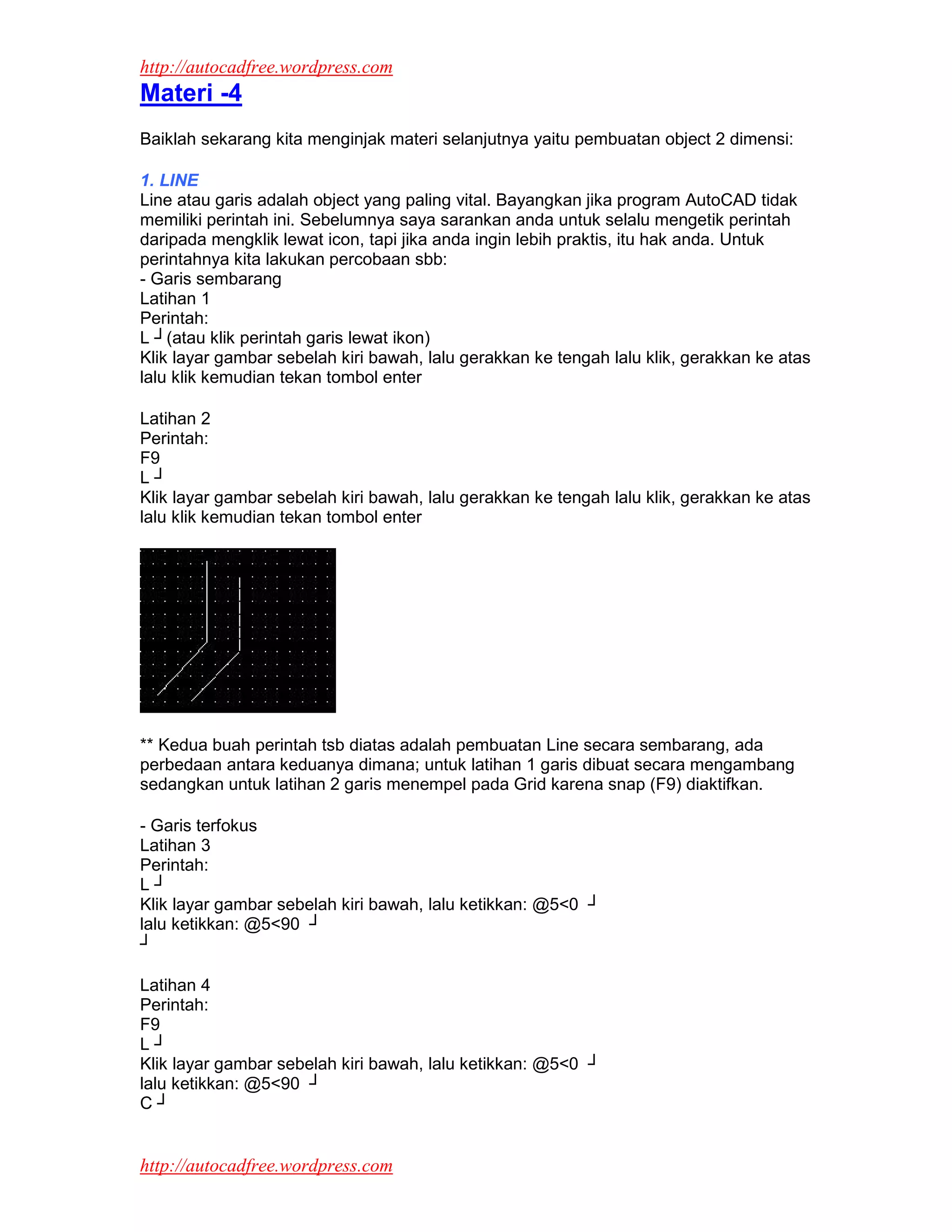

1. LINE
Line atau garis adalah object yang paling vital. Bayangkan jika program AutoCAD tidak
memiliki perintah ini. Sebelumnya saya sarankan anda untuk selalu mengetik perintah
daripada mengklik lewat icon, tapi jika anda ingin lebih praktis, itu hak anda. Untuk
perintahnya kita lakukan percobaan sbb:
- Garis sembarang
Latihan 1
Perintah:
L ┘(atau klik perintah garis lewat ikon)
Klik layar gambar sebelah kiri bawah, lalu gerakkan ke tengah lalu klik, gerakkan ke atas
lalu klik kemudian tekan tombol enter

Latihan 2
Perintah:
F9
L┘
Klik layar gambar sebelah kiri bawah, lalu gerakkan ke tengah lalu klik, gerakkan ke atas
lalu klik kemudian tekan tombol enter

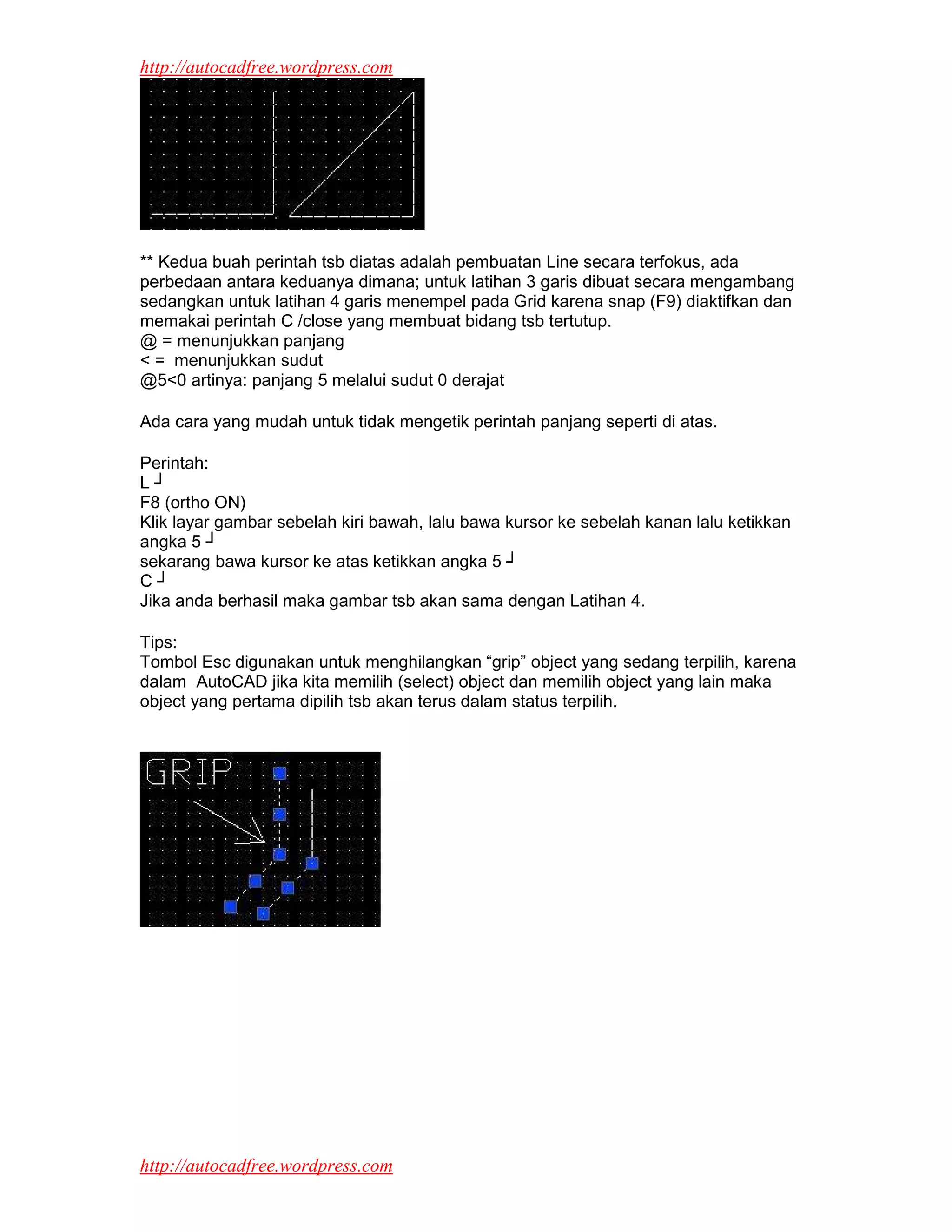

** Kedua buah perintah tsb diatas adalah pembuatan Line secara sembarang, ada
perbedaan antara keduanya dimana; untuk latihan 1 garis dibuat secara mengambang
sedangkan untuk latihan 2 garis menempel pada Grid karena snap (F9) diaktifkan.

- Garis terfokus
Latihan 3
Perintah:
L┘
Klik layar gambar sebelah kiri bawah, lalu ketikkan: @5<0 ┘
lalu ketikkan: @5<90 ┘
┘

Latihan 4
Perintah:
F9
L┘
Klik layar gambar sebelah kiri bawah, lalu ketikkan: @5<0 ┘
lalu ketikkan: @5<90 ┘
C┘



** Kedua buah perintah tsb diatas adalah pembuatan Line secara terfokus, ada
perbedaan antara keduanya dimana; untuk latihan 3 garis dibuat secara mengambang
sedangkan untuk latihan 4 garis menempel pada Grid karena snap (F9) diaktifkan dan
memakai perintah C /close yang membuat bidang tsb tertutup.
@ = menunjukkan panjang
< = menunjukkan sudut
@5<0 artinya: panjang 5 melalui sudut 0 derajat

Ada cara yang mudah untuk tidak mengetik perintah panjang seperti di atas.

Perintah:
L┘
F8 (ortho ON)
Klik layar gambar sebelah kiri bawah, lalu bawa kursor ke sebelah kanan lalu ketikkan
angka 5 ┘
sekarang bawa kursor ke atas ketikkan angka 5 ┘
C┘
Jika anda berhasil maka gambar tsb akan sama dengan Latihan 4.

Tips:
Tombol Esc digunakan untuk menghilangkan “grip” object yang sedang terpilih, karena
dalam AutoCAD jika kita memilih (select) object dan memilih object yang lain maka
object yang pertama dipilih tsb akan terus dalam status terpilih.


Materi -5

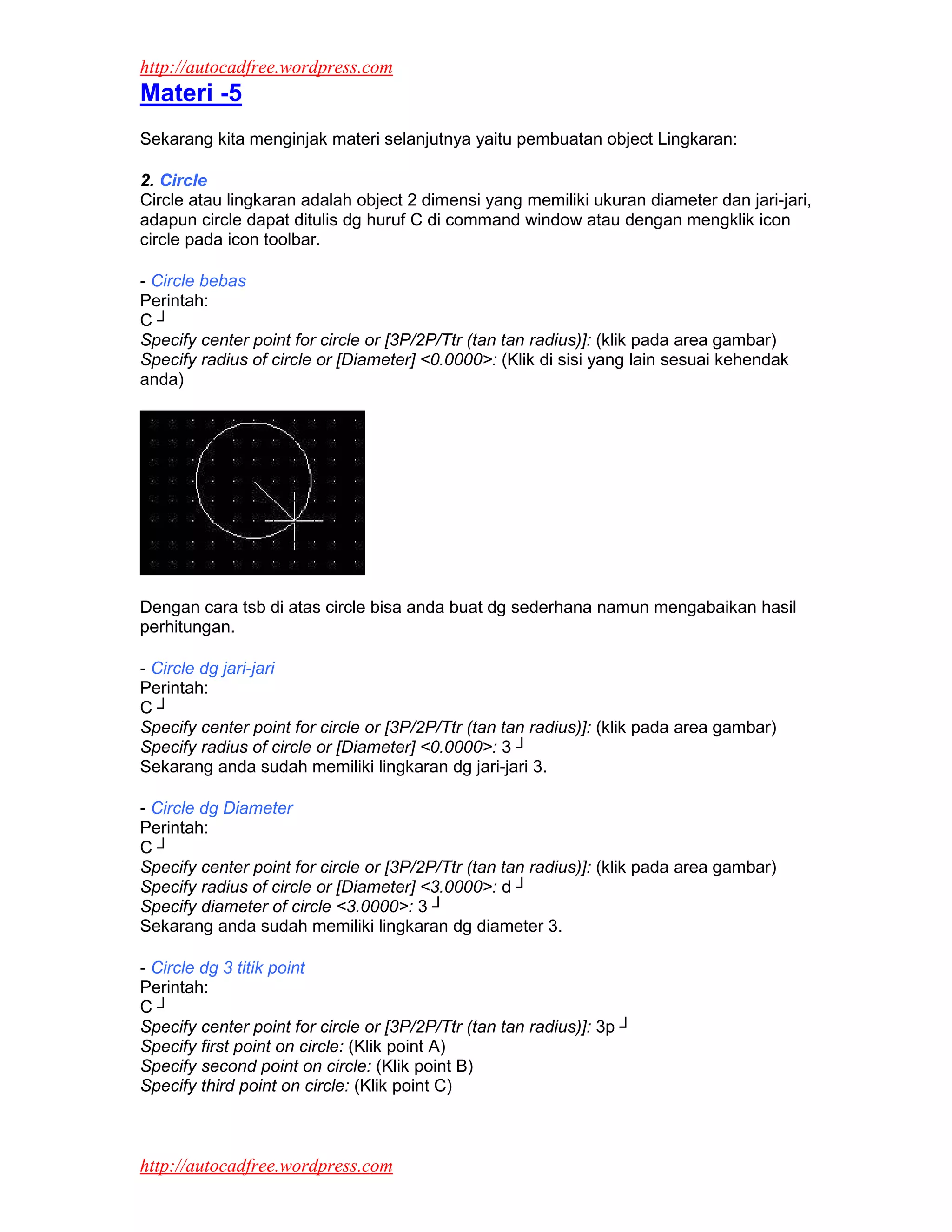

Sekarang kita menginjak materi selanjutnya yaitu pembuatan object Lingkaran:

2. Circle
Circle atau lingkaran adalah object 2 dimensi yang memiliki ukuran diameter dan jari-jari,
adapun circle dapat ditulis dg huruf C di command window atau dengan mengklik icon
circle pada icon toolbar.

- Circle bebas
Perintah:
C┘
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (klik pada area gambar)
Specify radius of circle or [Diameter] <0.0000>: (Klik di sisi yang lain sesuai kehendak
anda)

Dengan cara tsb di atas circle bisa anda buat dg sederhana namun mengabaikan hasil
perhitungan.

- Circle dg jari-jari
Perintah:
C┘
Specify radius of circle or [Diameter] <0.0000>: 3 ┘
Sekarang anda sudah memiliki lingkaran dg jari-jari 3.

- Circle dg Diameter
Perintah:
C┘
Specify radius of circle or [Diameter] <3.0000>: d ┘
Specify diameter of circle <3.0000>: 3 ┘
Sekarang anda sudah memiliki lingkaran dg diameter 3.

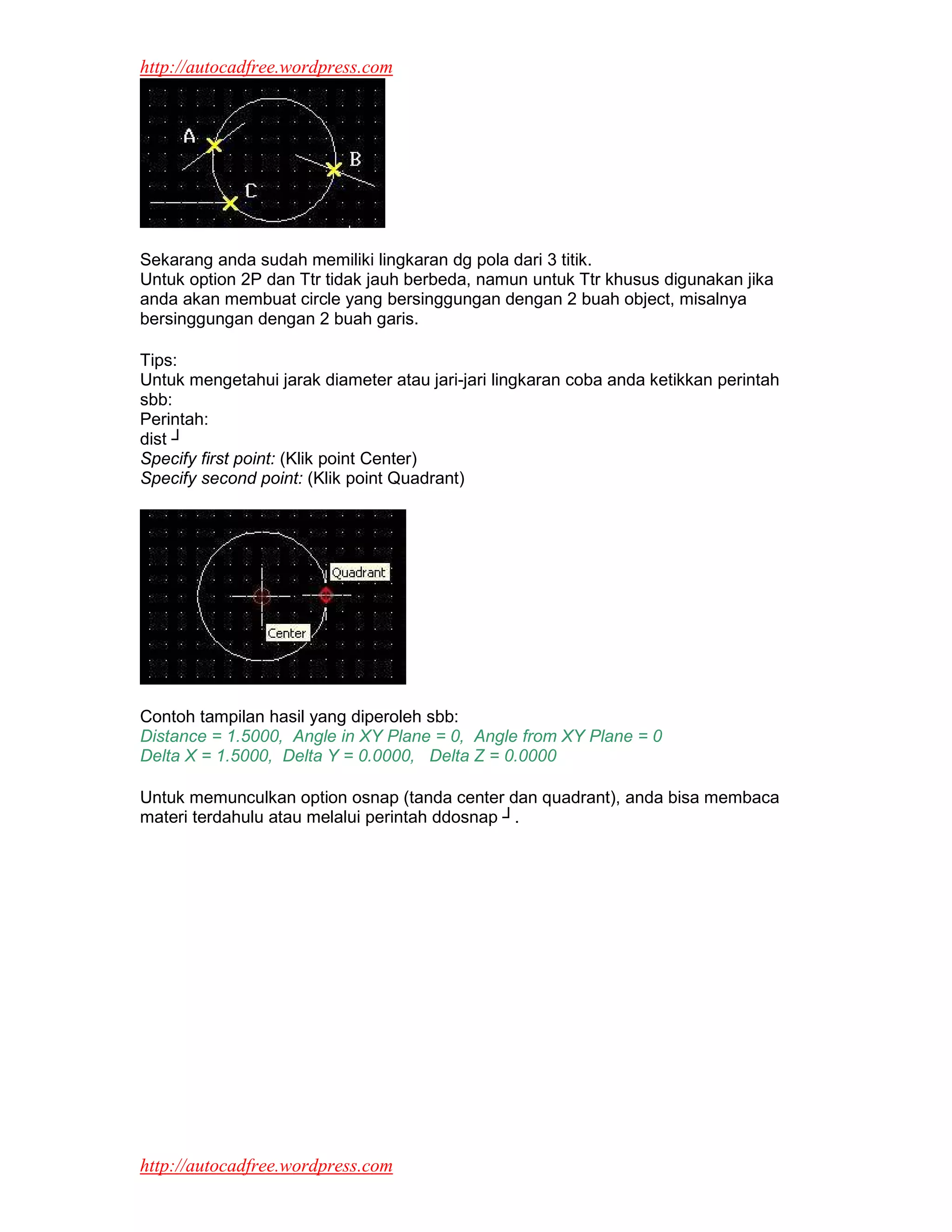

- Circle dg 3 titik point
Perintah:
C┘
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3p ┘
Specify first point on circle: (Klik point A)
Specify second point on circle: (Klik point B)
Specify third point on circle: (Klik point C)



Sekarang anda sudah memiliki lingkaran dg pola dari 3 titik.
Untuk option 2P dan Ttr tidak jauh berbeda, namun untuk Ttr khusus digunakan jika
anda akan membuat circle yang bersinggungan dengan 2 buah object, misalnya
bersinggungan dengan 2 buah garis.

Tips:
Untuk mengetahui jarak diameter atau jari-jari lingkaran coba anda ketikkan perintah
sbb:
Perintah:
dist ┘
Specify first point: (Klik point Center)
Specify second point: (Klik point Quadrant)

Contoh tampilan hasil yang diperoleh sbb:
Distance = 1.5000, Angle in XY Plane = 0, Angle from XY Plane = 0
Delta X = 1.5000, Delta Y = 0.0000, Delta Z = 0.0000

Untuk memunculkan option osnap (tanda center dan quadrant), anda bisa membaca
materi terdahulu atau melalui perintah ddosnap ┘.


Materi -6

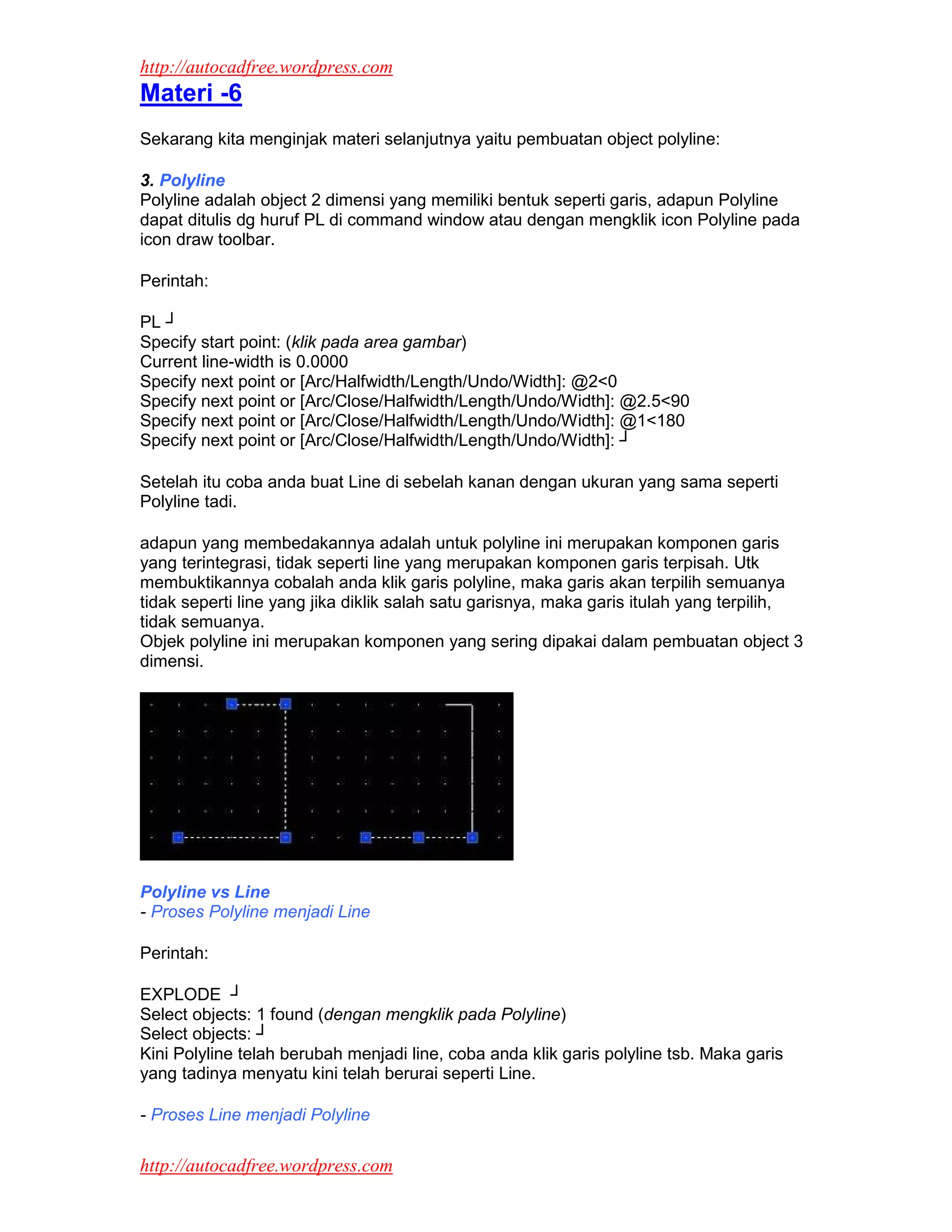

Sekarang kita menginjak materi selanjutnya yaitu pembuatan object polyline:

3. Polyline
Polyline adalah object 2 dimensi yang memiliki bentuk seperti garis, adapun Polyline
dapat ditulis dg huruf PL di command window atau dengan mengklik icon Polyline pada
icon draw toolbar.

Perintah:

PL ┘
Specify start point: (klik pada area gambar)
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @2<0
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @2.5<90
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @1<180
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: ┘

Setelah itu coba anda buat Line di sebelah kanan dengan ukuran yang sama seperti
Polyline tadi.

adapun yang membedakannya adalah untuk polyline ini merupakan komponen garis
yang terintegrasi, tidak seperti line yang merupakan komponen garis terpisah. Utk
membuktikannya cobalah anda klik garis polyline, maka garis akan terpilih semuanya
tidak seperti line yang jika diklik salah satu garisnya, maka garis itulah yang terpilih,
tidak semuanya.
Objek polyline ini merupakan komponen yang sering dipakai dalam pembuatan object 3
dimensi.

Polyline vs Line
- Proses Polyline menjadi Line

Perintah:

EXPLODE ┘
Select objects: 1 found (dengan mengklik pada Polyline)
Select objects: ┘
Kini Polyline telah berubah menjadi line, coba anda klik garis polyline tsb. Maka garis
yang tadinya menyatu kini telah berurai seperti Line.

- Proses Line menjadi Polyline


Perintah:

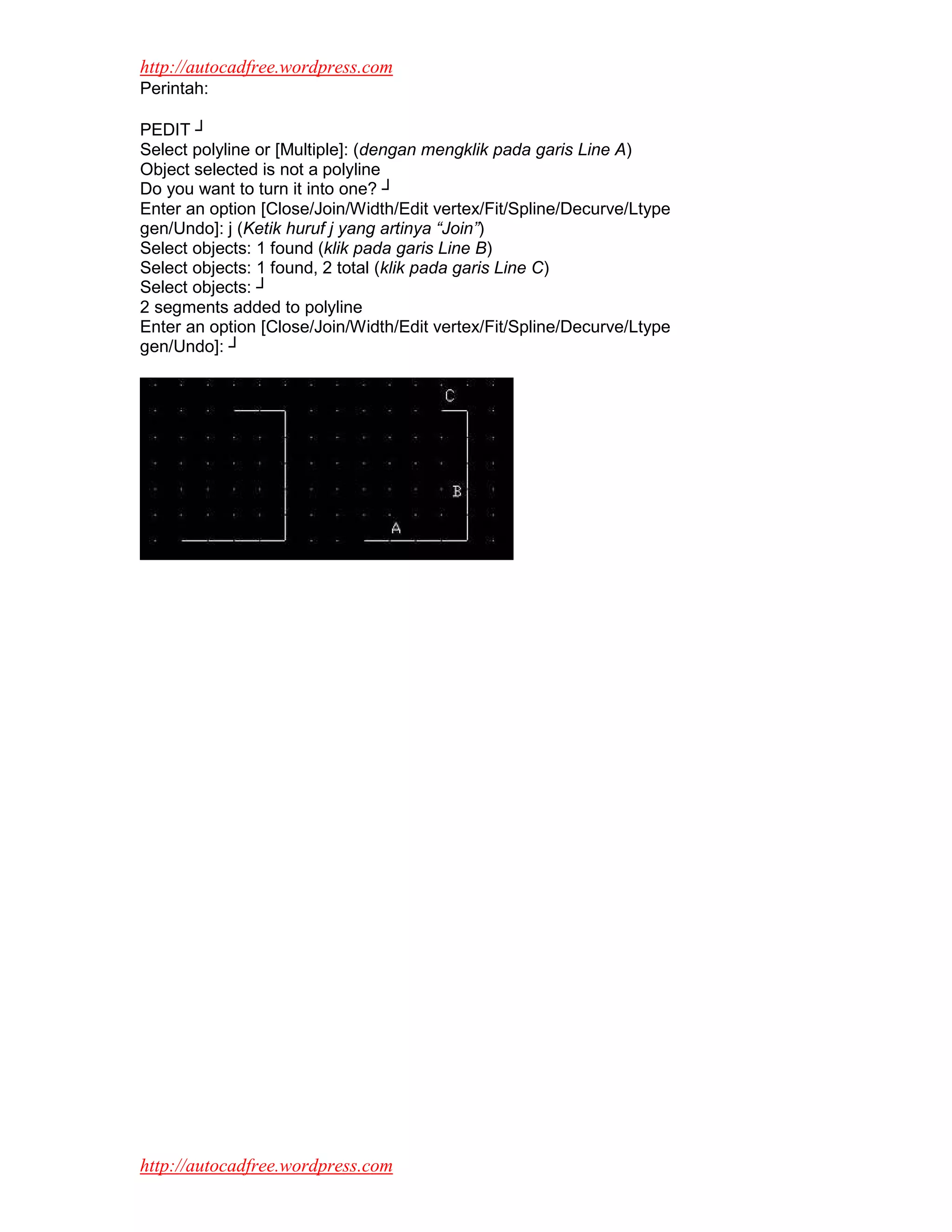

PEDIT ┘
Select polyline or [Multiple]: (dengan mengklik pada garis Line A)
Object selected is not a polyline
Do you want to turn it into one? ┘
Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype
gen/Undo]: j (Ketik huruf j yang artinya “Join”)
Select objects: 1 found (klik pada garis Line B)
Select objects: 1 found, 2 total (klik pada garis Line C)
Select objects: ┘
2 segments added to polyline
Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype
gen/Undo]: ┘


Materi -7

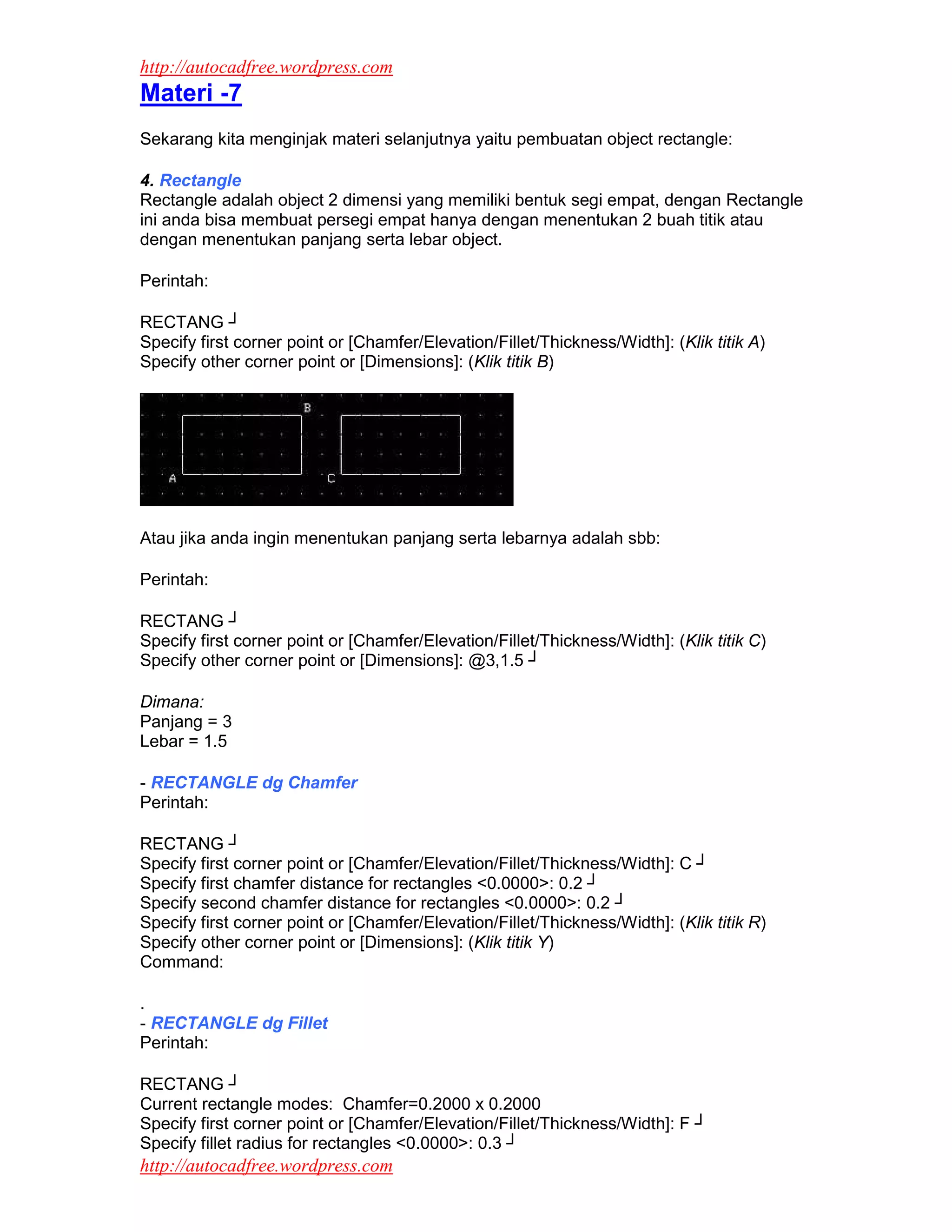

Sekarang kita menginjak materi selanjutnya yaitu pembuatan object rectangle:

4. Rectangle
Rectangle adalah object 2 dimensi yang memiliki bentuk segi empat, dengan Rectangle
ini anda bisa membuat persegi empat hanya dengan menentukan 2 buah titik atau
dengan menentukan panjang serta lebar object.

Perintah:

RECTANG ┘
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (Klik titik A)
Specify other corner point or [Dimensions]: (Klik titik B)

Atau jika anda ingin menentukan panjang serta lebarnya adalah sbb:

Perintah:

RECTANG ┘
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (Klik titik C)
Specify other corner point or [Dimensions]: @3,1.5 ┘

Dimana:
Panjang = 3
Lebar = 1.5

- RECTANGLE dg Chamfer
Perintah:

RECTANG ┘
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: C ┘
Specify first chamfer distance for rectangles <0.0000>: 0.2 ┘
Specify second chamfer distance for rectangles <0.0000>: 0.2 ┘
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (Klik titik R)
Specify other corner point or [Dimensions]: (Klik titik Y)
Command:

.
- RECTANGLE dg Fillet
Perintah:

RECTANG ┘
Current rectangle modes: Chamfer=0.2000 x 0.2000
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: F ┘
Specify fillet radius for rectangles <0.0000>: 0.3 ┘

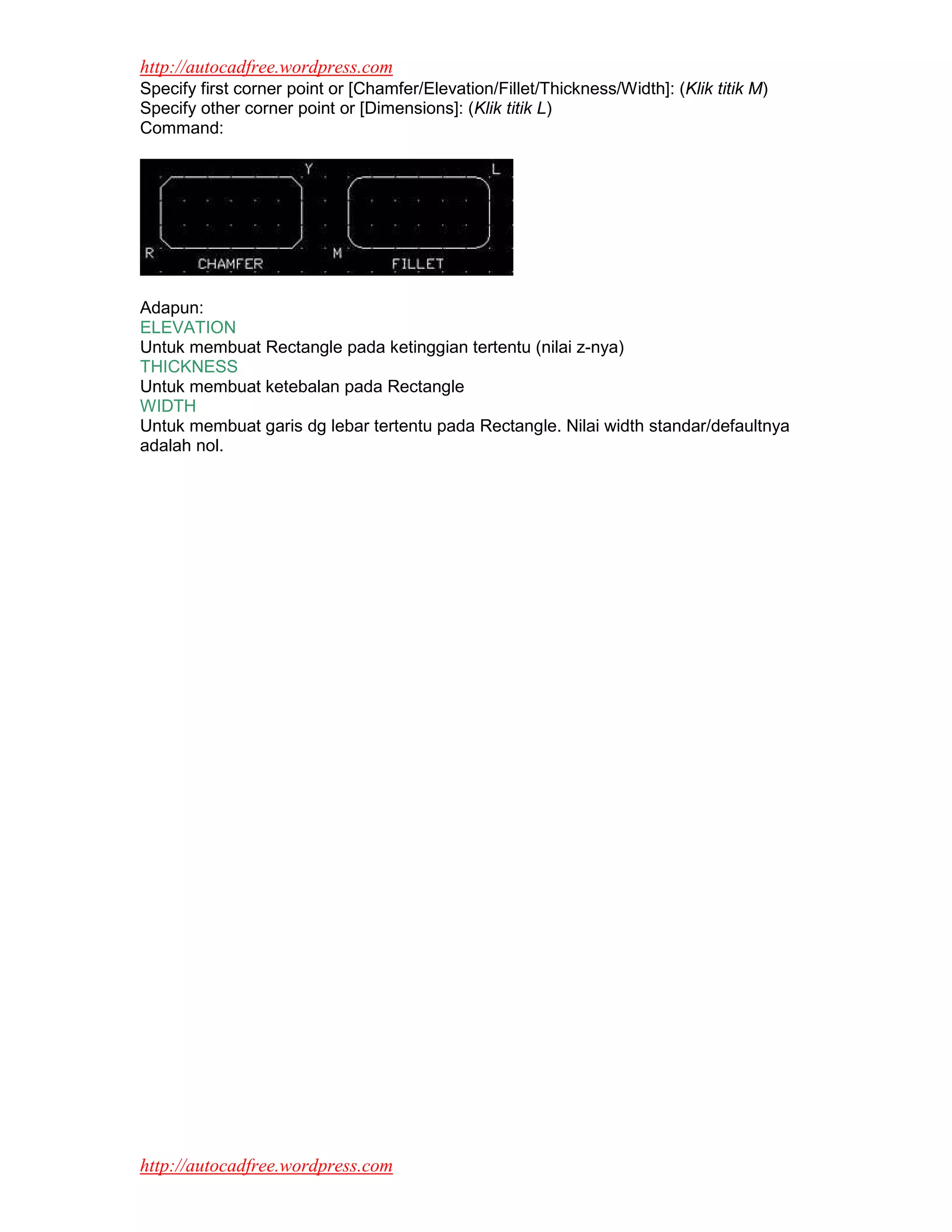

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (Klik titik M)
Specify other corner point or [Dimensions]: (Klik titik L)
Command:

Adapun:
ELEVATION
Untuk membuat Rectangle pada ketinggian tertentu (nilai z-nya)
THICKNESS
Untuk membuat ketebalan pada Rectangle
WIDTH
Untuk membuat garis dg lebar tertentu pada Rectangle. Nilai width standar/defaultnya
adalah nol.


Materi -8

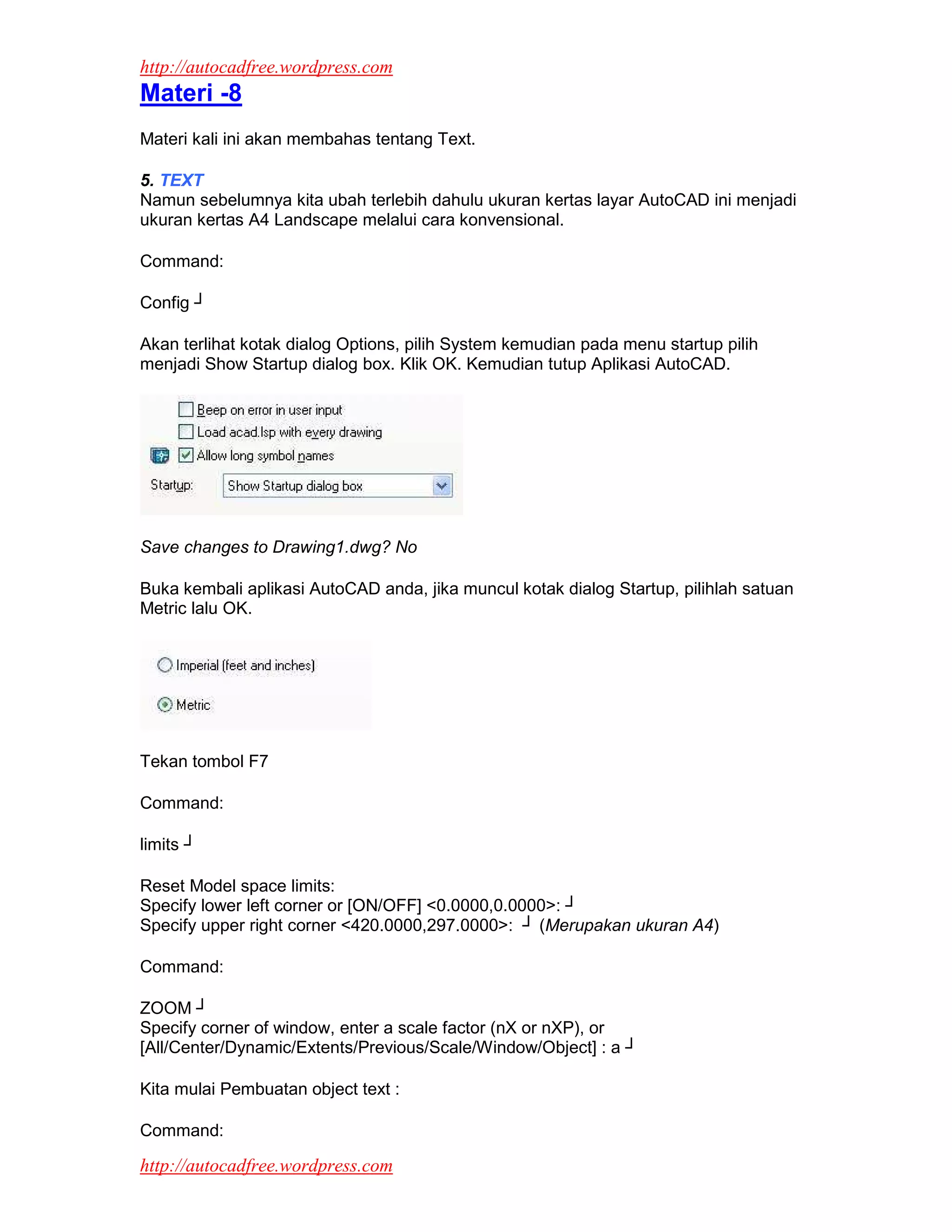

Materi kali ini akan membahas tentang Text.

5. TEXT
Namun sebelumnya kita ubah terlebih dahulu ukuran kertas layar AutoCAD ini menjadi
ukuran kertas A4 Landscape melalui cara konvensional.

Command:

Config ┘

Akan terlihat kotak dialog Options, pilih System kemudian pada menu startup pilih
menjadi Show Startup dialog box. Klik OK. Kemudian tutup Aplikasi AutoCAD.

Save changes to Drawing1.dwg? No

Buka kembali aplikasi AutoCAD anda, jika muncul kotak dialog Startup, pilihlah satuan
Metric lalu OK.

Tekan tombol F7

Command:

limits ┘

Reset Model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: ┘
Specify upper right corner <420.0000,297.0000>: ┘ (Merupakan ukuran A4)

Command:

ZOOM ┘
Specify corner of window, enter a scale factor (nX or nXP), or

Kita mulai Pembuatan object text :

Command:


text ┘

Current text style: “Standard” Text height: 2.5000
Specify start point of text or [Justify/Style]: (Click di sembarang tempat)
Specify height <5.0000>: 7 ┘
Specify rotation angle of text <0>: ┘
Enter text: TUTORIAL AUTOCAD ┘
Enter text: GRATIS ┘
Enter text: ┘

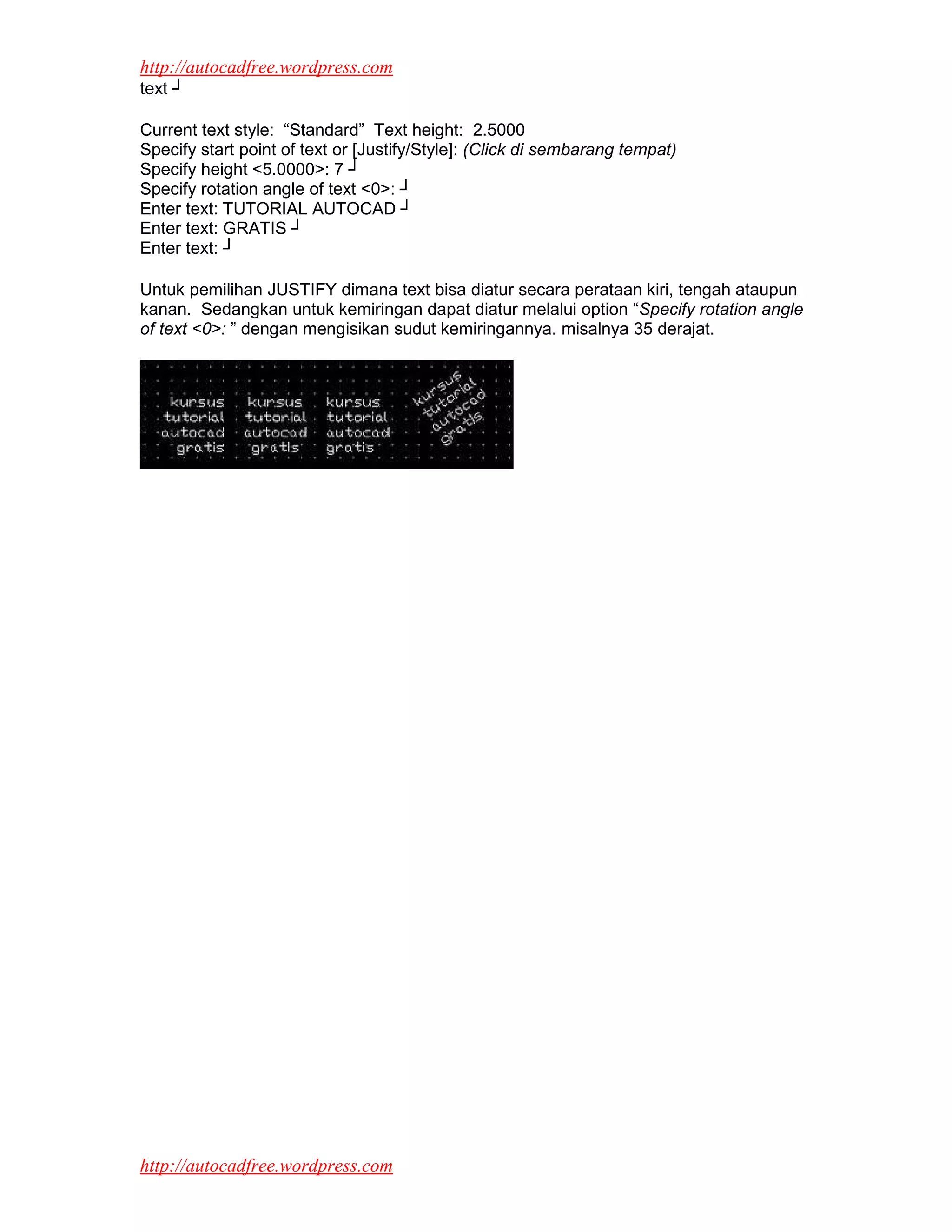

Untuk pemilihan JUSTIFY dimana text bisa diatur secara perataan kiri, tengah ataupun
kanan. Sedangkan untuk kemiringan dapat diatur melalui option “Specify rotation angle
of text <0>: ” dengan mengisikan sudut kemiringannya. misalnya 35 derajat.


Materi -9
Untuk materi selanjutnya, akan kita bahas mengenai HATCH atau arsiran.

6. HATCH
Hatch atau arsiran merupakan perintah yang tidak asing lagi dalam AutoCAD, berikut
cara pembuatan hatch dan penerapannya.

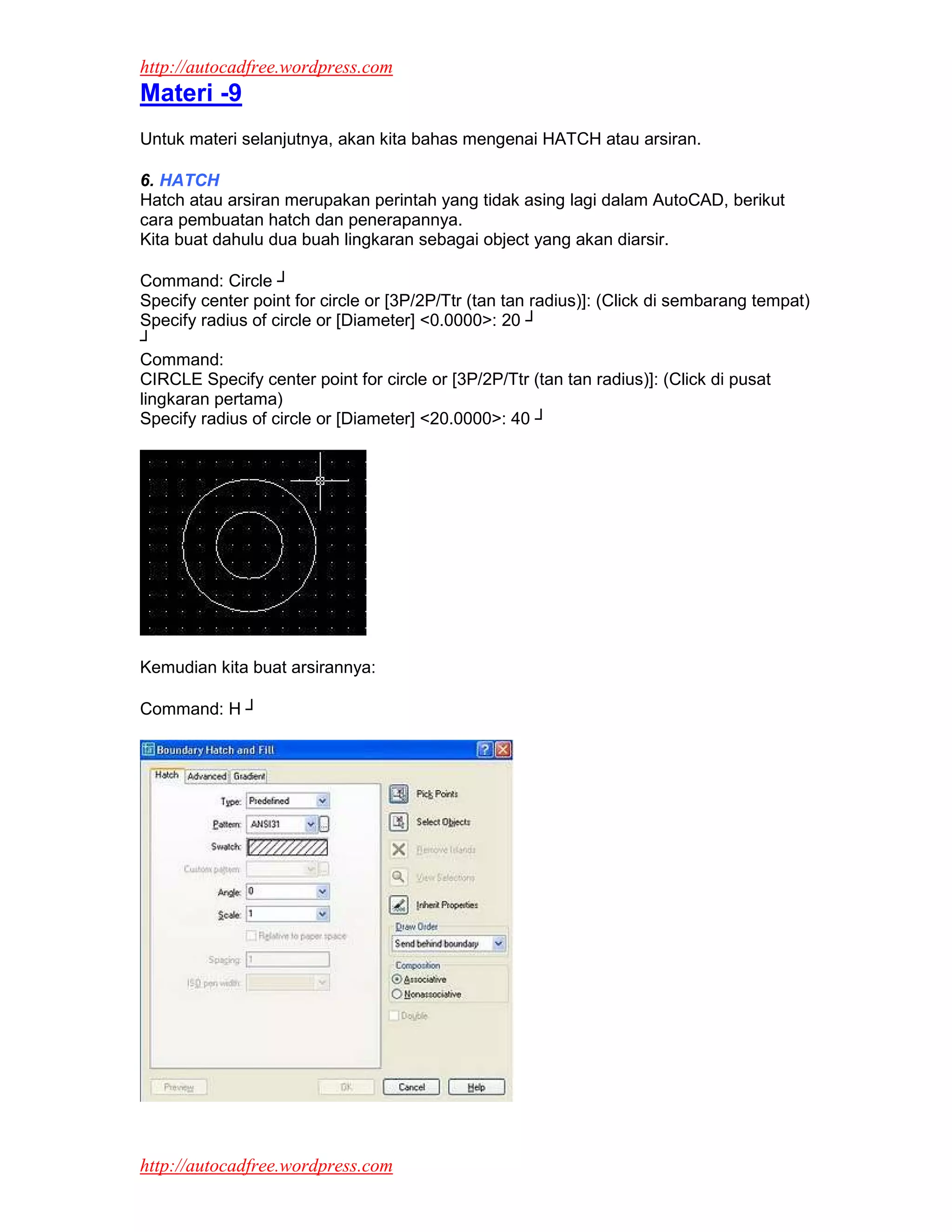

Kita buat dahulu dua buah lingkaran sebagai object yang akan diarsir.

Command: Circle ┘
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (Click di sembarang tempat)
┘
Command:
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (Click di pusat
lingkaran pertama)

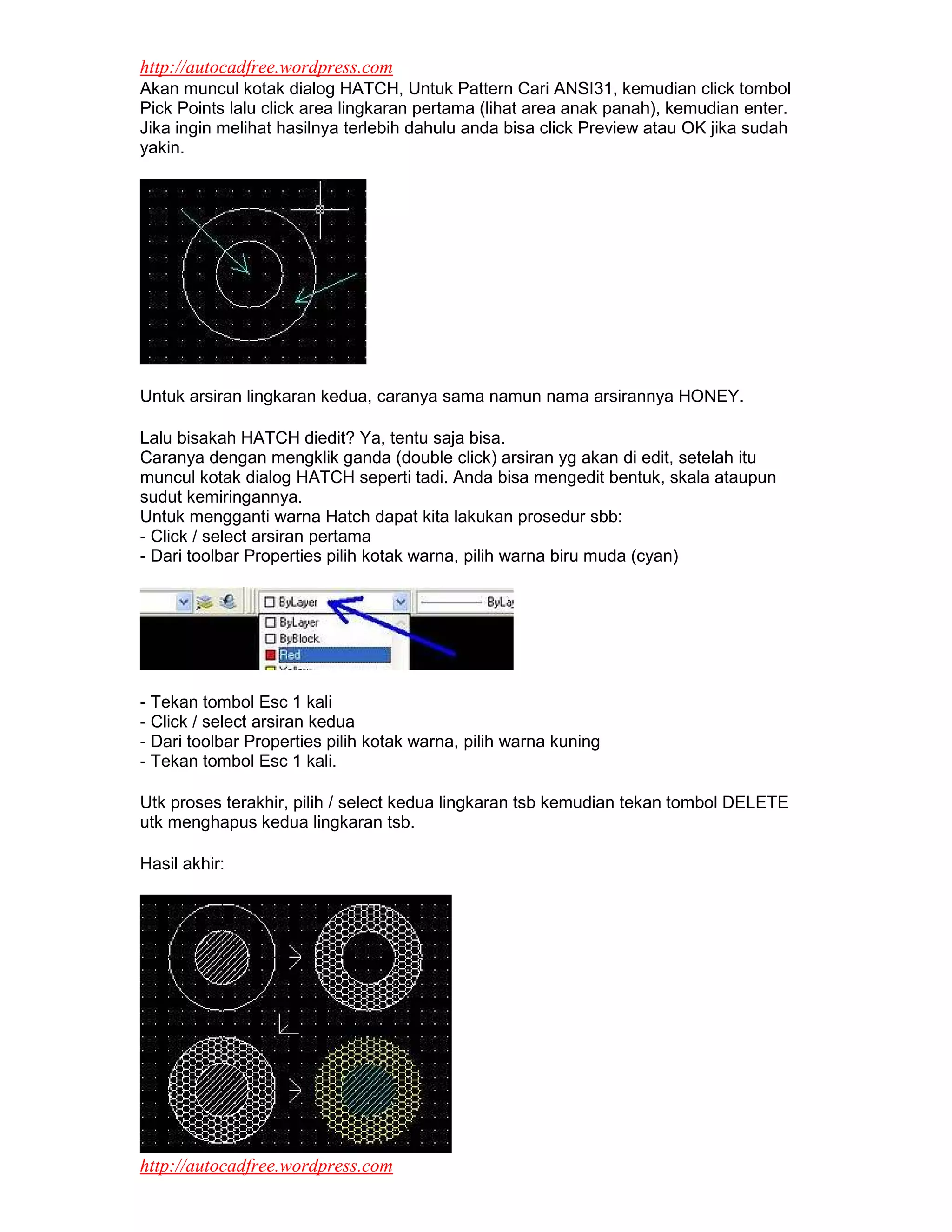

Kemudian kita buat arsirannya:

Command: H ┘


Akan muncul kotak dialog HATCH, Untuk Pattern Cari ANSI31, kemudian click tombol
Pick Points lalu click area lingkaran pertama (lihat area anak panah), kemudian enter.
Jika ingin melihat hasilnya terlebih dahulu anda bisa click Preview atau OK jika sudah
yakin.

Untuk arsiran lingkaran kedua, caranya sama namun nama arsirannya HONEY.

Lalu bisakah HATCH diedit? Ya, tentu saja bisa.
Caranya dengan mengklik ganda (double click) arsiran yg akan di edit, setelah itu
muncul kotak dialog HATCH seperti tadi. Anda bisa mengedit bentuk, skala ataupun
sudut kemiringannya.
Untuk mengganti warna Hatch dapat kita lakukan prosedur sbb:
- Click / select arsiran pertama
- Dari toolbar Properties pilih kotak warna, pilih warna biru muda (cyan)

- Tekan tombol Esc 1 kali
- Click / select arsiran kedua
- Dari toolbar Properties pilih kotak warna, pilih warna kuning
- Tekan tombol Esc 1 kali.

Utk proses terakhir, pilih / select kedua lingkaran tsb kemudian tekan tombol DELETE
utk menghapus kedua lingkaran tsb.

Hasil akhir:

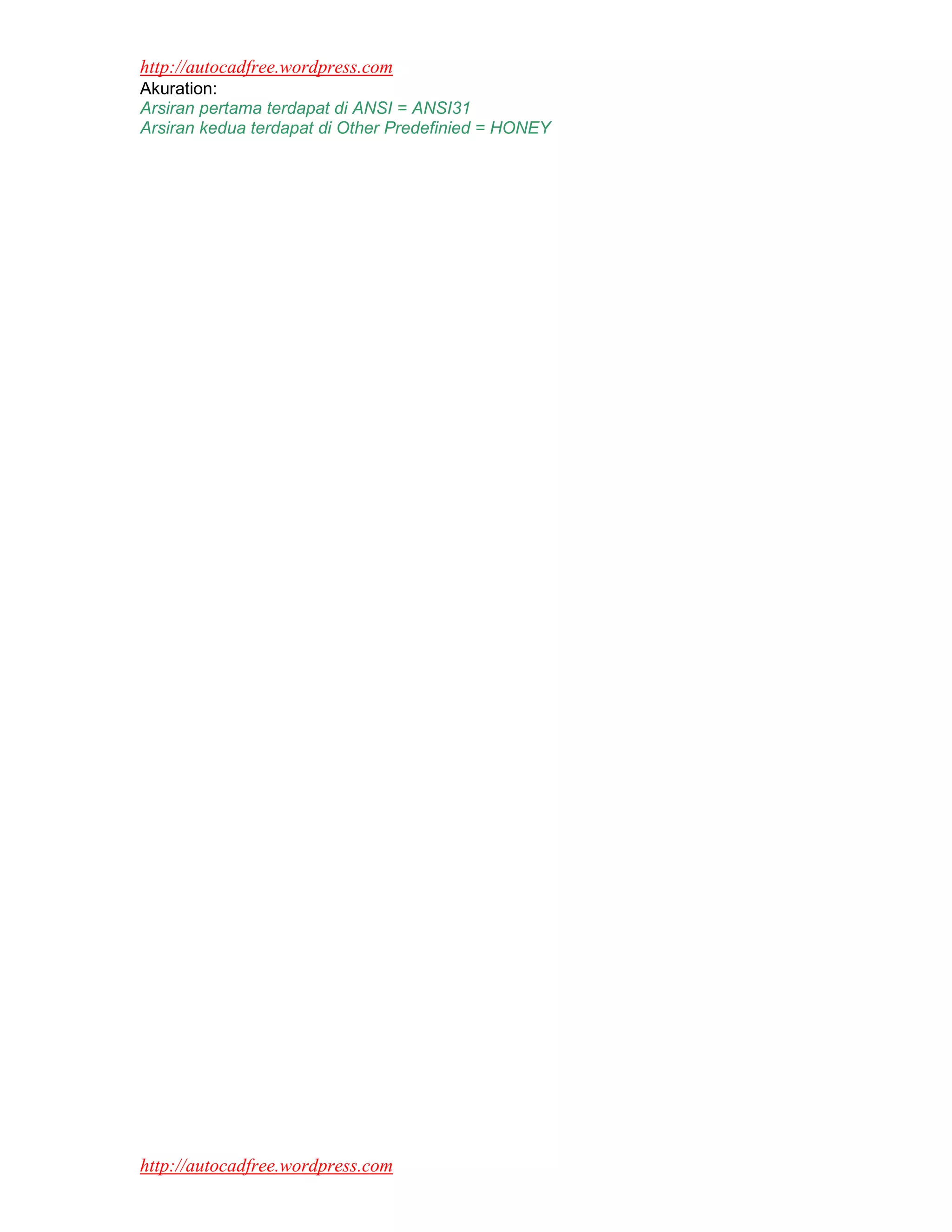

Akuration:
Arsiran pertama terdapat di ANSI = ANSI31
Arsiran kedua terdapat di Other Predefinied = HONEY


Materi 10

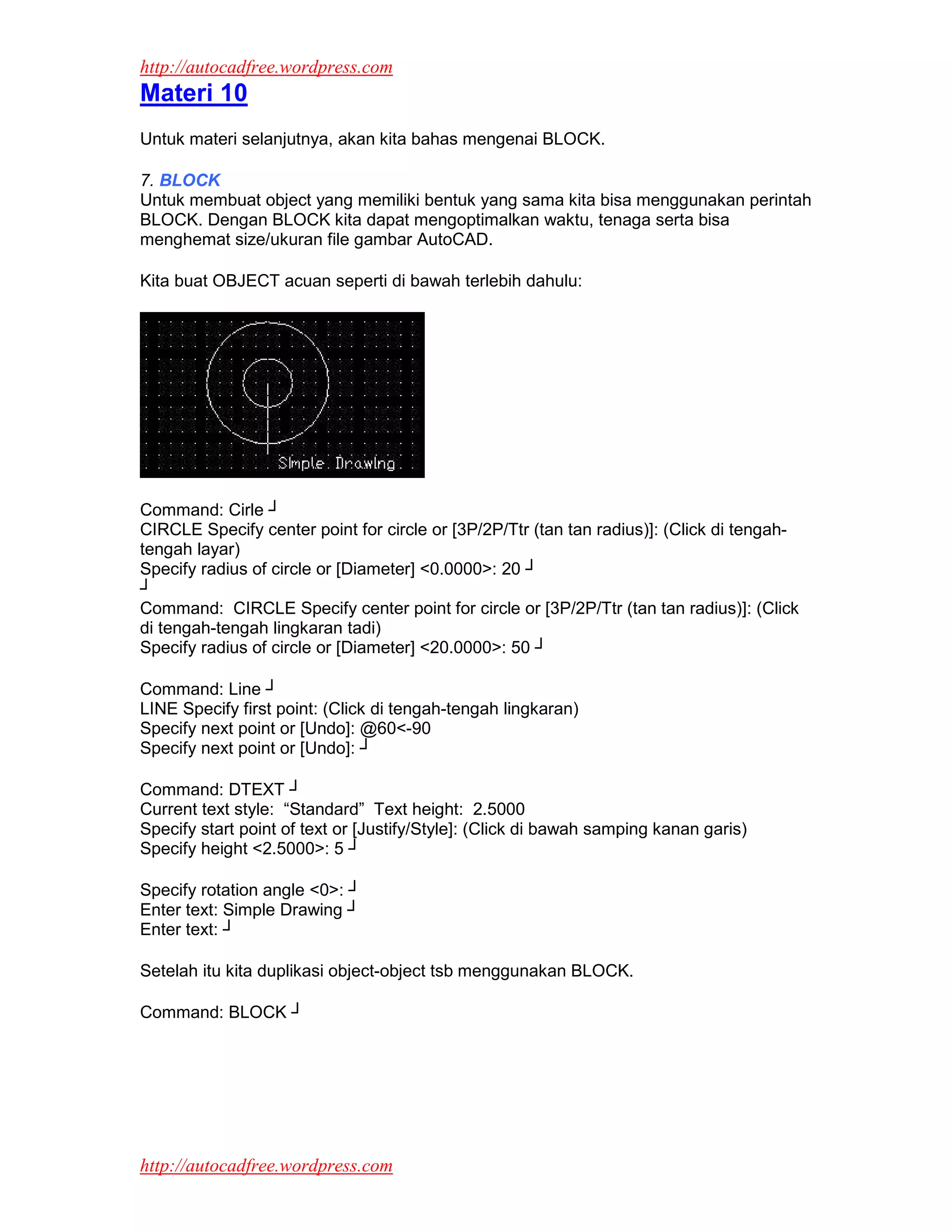

Untuk materi selanjutnya, akan kita bahas mengenai BLOCK.

7. BLOCK
Untuk membuat object yang memiliki bentuk yang sama kita bisa menggunakan perintah
BLOCK. Dengan BLOCK kita dapat mengoptimalkan waktu, tenaga serta bisa
menghemat size/ukuran file gambar AutoCAD.

Kita buat OBJECT acuan seperti di bawah terlebih dahulu:

Command: Cirle ┘
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (Click di tengah-
tengah layar)
┘
Command: CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (Click
di tengah-tengah lingkaran tadi)

Command: Line ┘
LINE Specify first point: (Click di tengah-tengah lingkaran)
Specify next point or [Undo]: @60<-90
Specify next point or [Undo]: ┘

Command: DTEXT ┘
Current text style: “Standard” Text height: 2.5000
Specify start point of text or [Justify/Style]: (Click di bawah samping kanan garis)
Specify height <2.5000>: 5 ┘

Specify rotation angle <0>: ┘
Enter text: Simple Drawing ┘
Enter text: ┘

Setelah itu kita duplikasi object-object tsb menggunakan BLOCK.

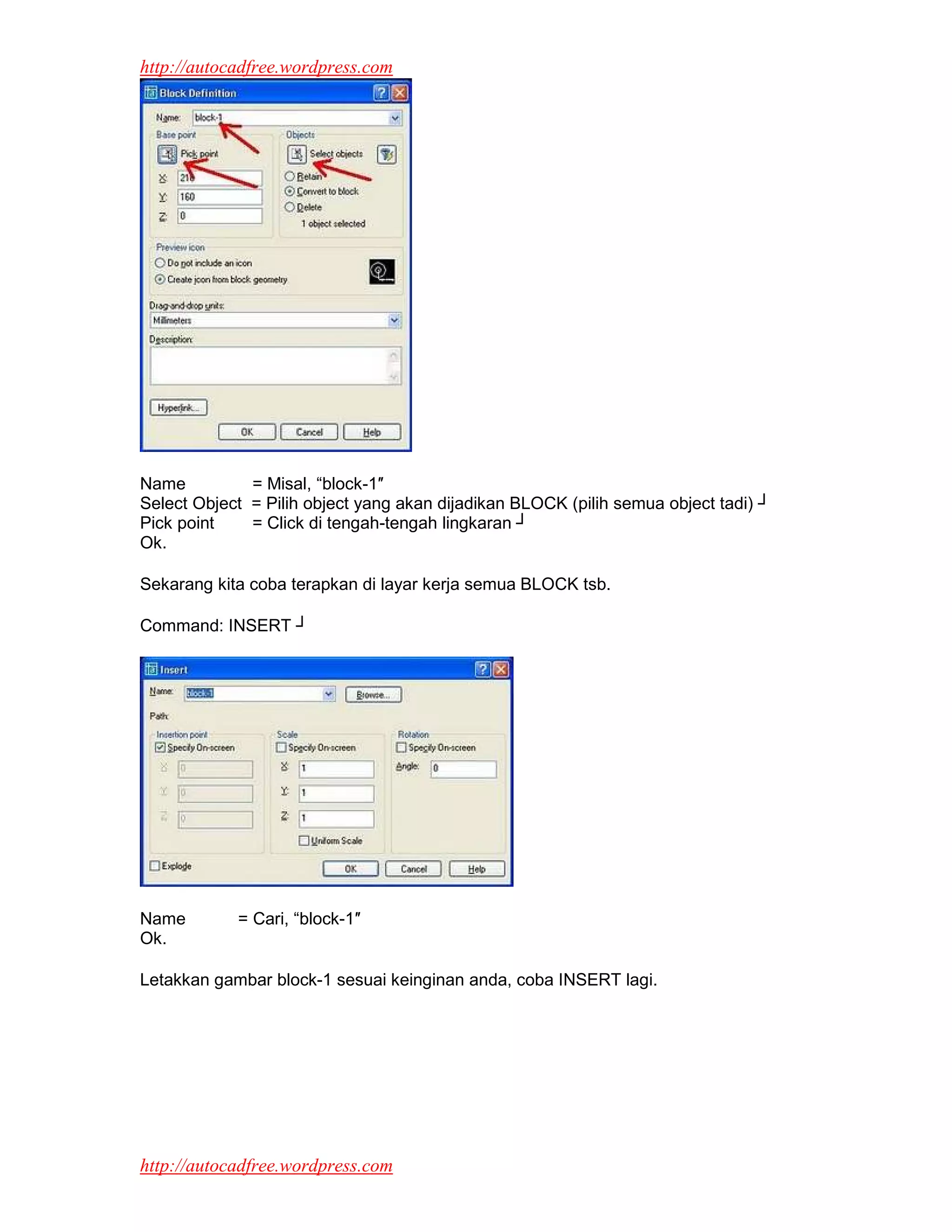

Command: BLOCK ┘



Name = Misal, “block-1″
Select Object = Pilih object yang akan dijadikan BLOCK (pilih semua object tadi) ┘
Pick point = Click di tengah-tengah lingkaran ┘
Ok.

Sekarang kita coba terapkan di layar kerja semua BLOCK tsb.

Command: INSERT ┘

Name = Cari, “block-1″
Ok.

Letakkan gambar block-1 sesuai keinginan anda, coba INSERT lagi.

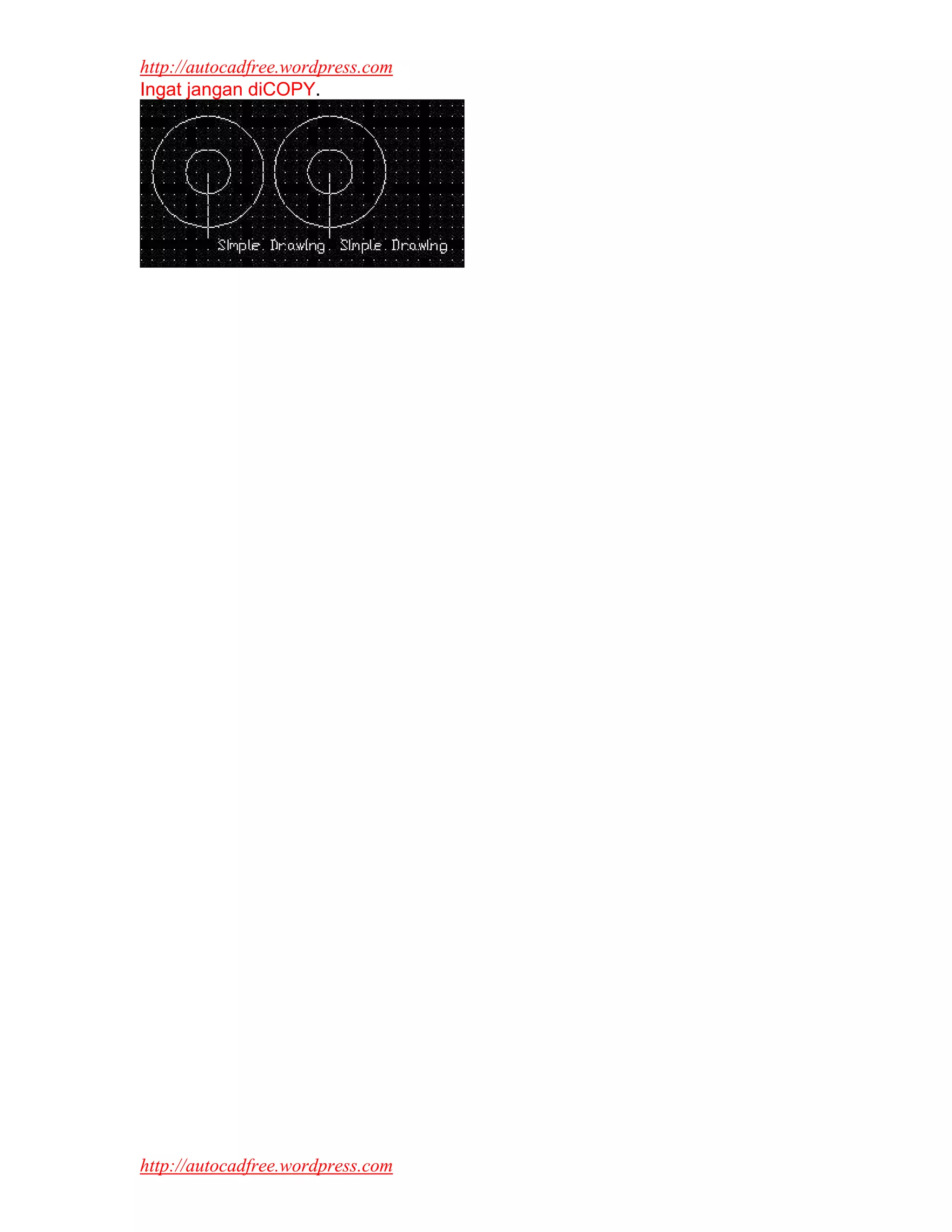

Ingat jangan diCOPY.


Materi 11

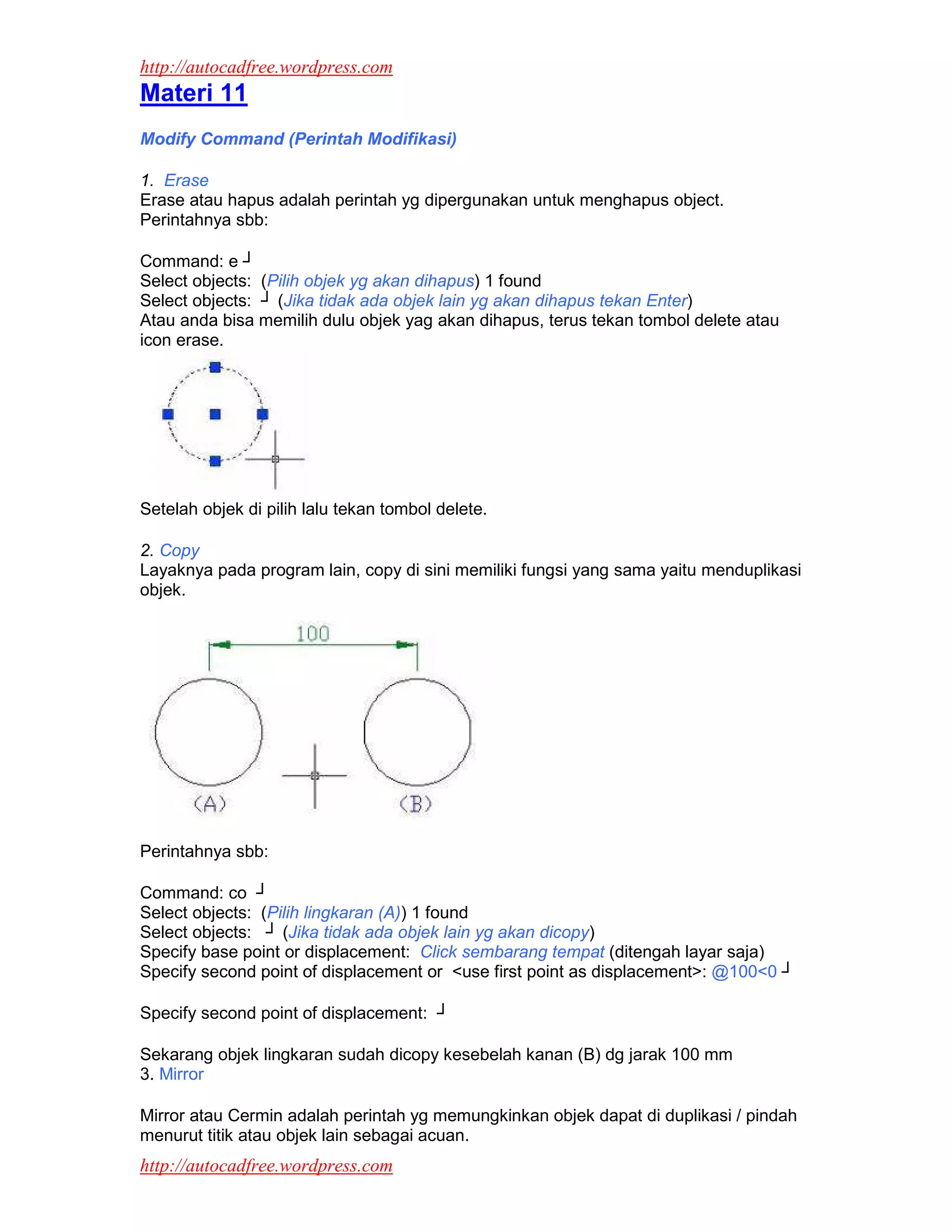

Modify Command (Perintah Modifikasi)

1. Erase
Erase atau hapus adalah perintah yg dipergunakan untuk menghapus object.
Perintahnya sbb:

Command: e ┘
Select objects: (Pilih objek yg akan dihapus) 1 found
Select objects: ┘ (Jika tidak ada objek lain yg akan dihapus tekan Enter)
Atau anda bisa memilih dulu objek yag akan dihapus, terus tekan tombol delete atau
icon erase.

Setelah objek di pilih lalu tekan tombol delete.

2. Copy
Layaknya pada program lain, copy di sini memiliki fungsi yang sama yaitu menduplikasi
objek.

Perintahnya sbb:

Command: co ┘
Select objects: (Pilih lingkaran (A)) 1 found
Select objects: ┘ (Jika tidak ada objek lain yg akan dicopy)
Specify base point or displacement: Click sembarang tempat (ditengah layar saja)
Specify second point of displacement or <use first point as displacement>: @100<0 ┘

Specify second point of displacement: ┘

Sekarang objek lingkaran sudah dicopy kesebelah kanan (B) dg jarak 100 mm
3. Mirror

Mirror atau Cermin adalah perintah yg memungkinkan objek dapat di duplikasi / pindah
menurut titik atau objek lain sebagai acuan.

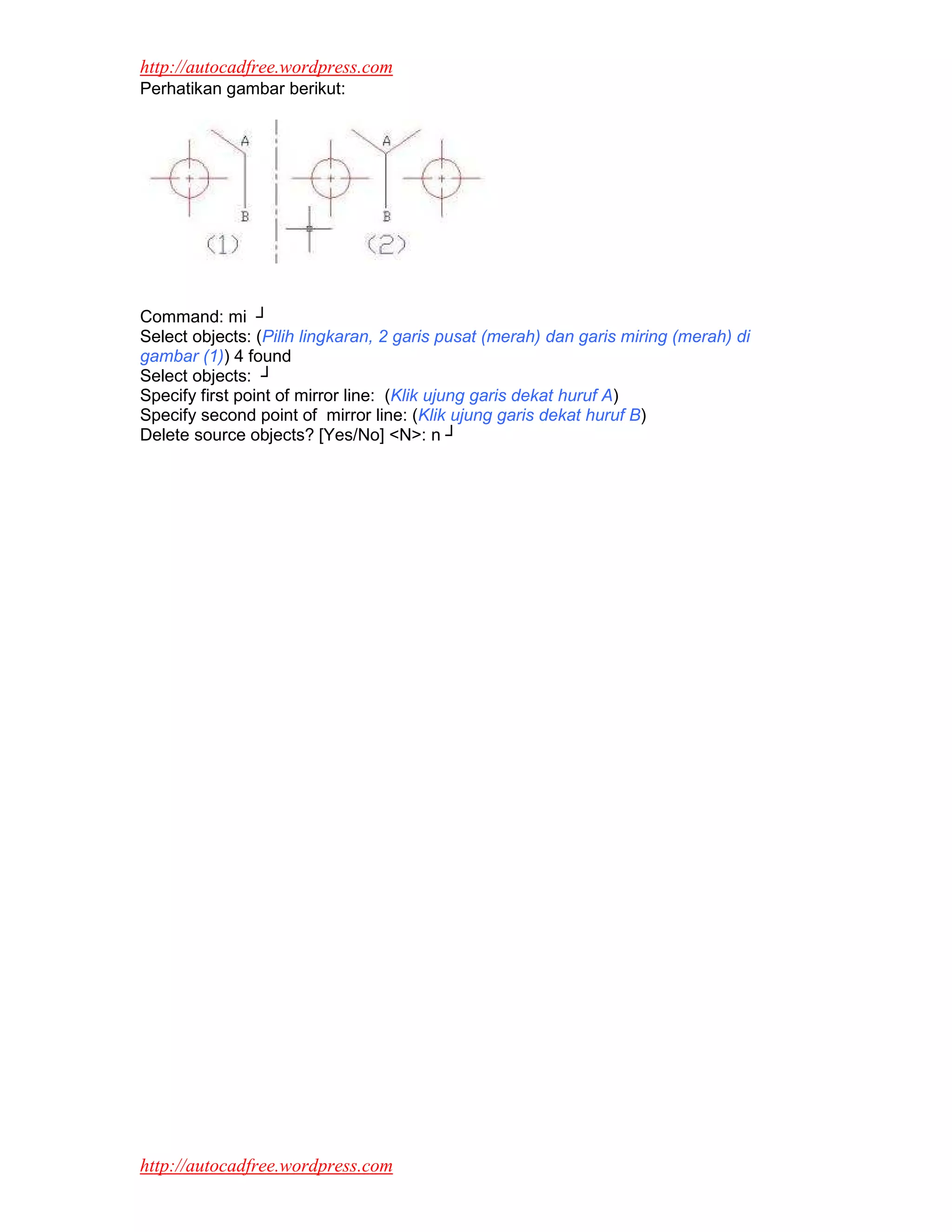

Perhatikan gambar berikut:

Command: mi ┘
Select objects: (Pilih lingkaran, 2 garis pusat (merah) dan garis miring (merah) di
gambar (1)) 4 found
Select objects: ┘
Specify first point of mirror line: (Klik ujung garis dekat huruf A)
Specify second point of mirror line: (Klik ujung garis dekat huruf B)
Delete source objects? [Yes/No] <N>: n ┘


Materi 12
4. Offset
Perintah offset dipergunakan untuk menduplikasi objek dengan jarak pergeseran
tertentu. Offset ini sering dipergunakan apabila hasil penduplikasian diperlukan untuk
objek tertutup dan terbuka.

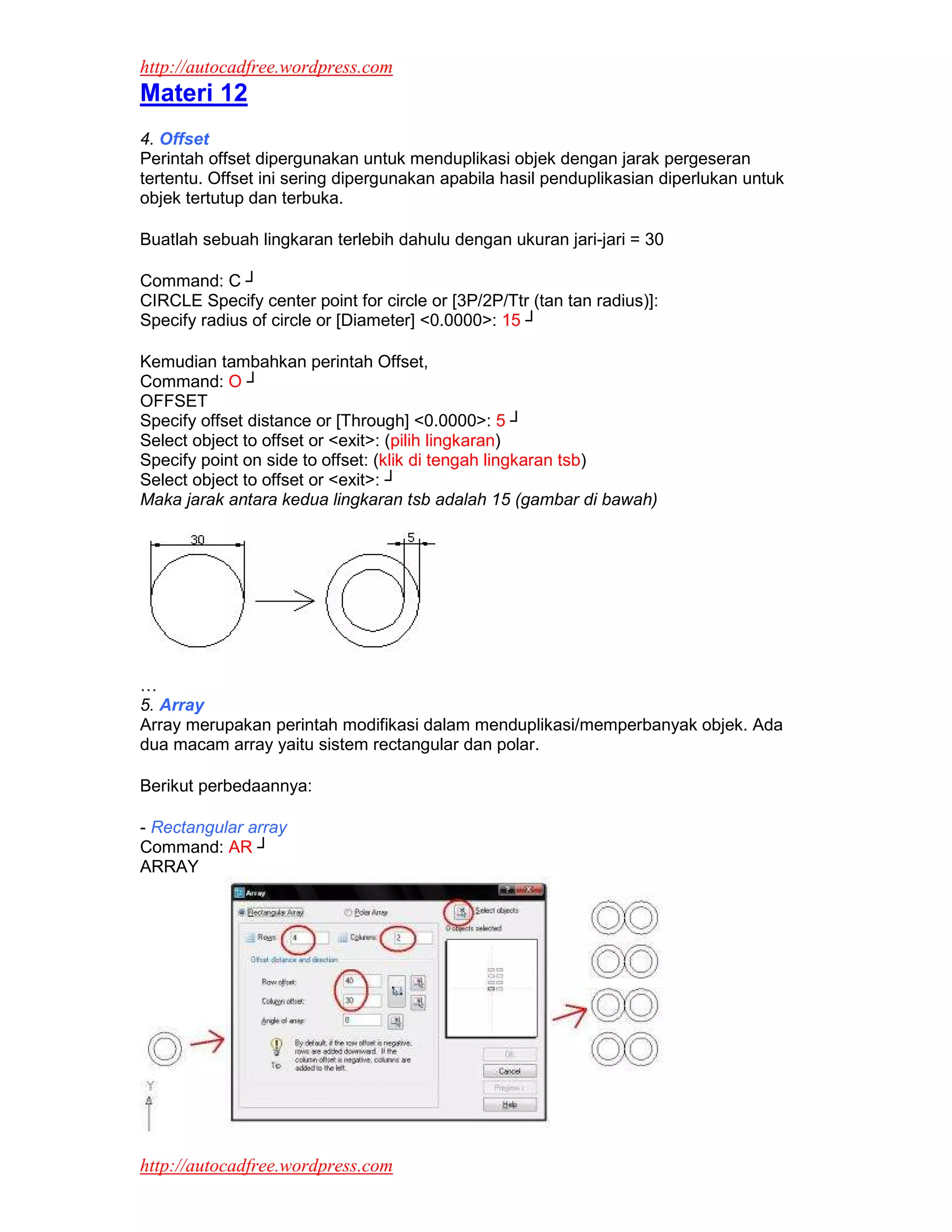

Buatlah sebuah lingkaran terlebih dahulu dengan ukuran jari-jari = 30

Command: C ┘
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Kemudian tambahkan perintah Offset,
Command: O ┘
OFFSET
Specify offset distance or [Through] <0.0000>: 5 ┘
Select object to offset or <exit>: (pilih lingkaran)
Specify point on side to offset: (klik di tengah lingkaran tsb)
Select object to offset or <exit>: ┘
Maka jarak antara kedua lingkaran tsb adalah 15 (gambar di bawah)

…

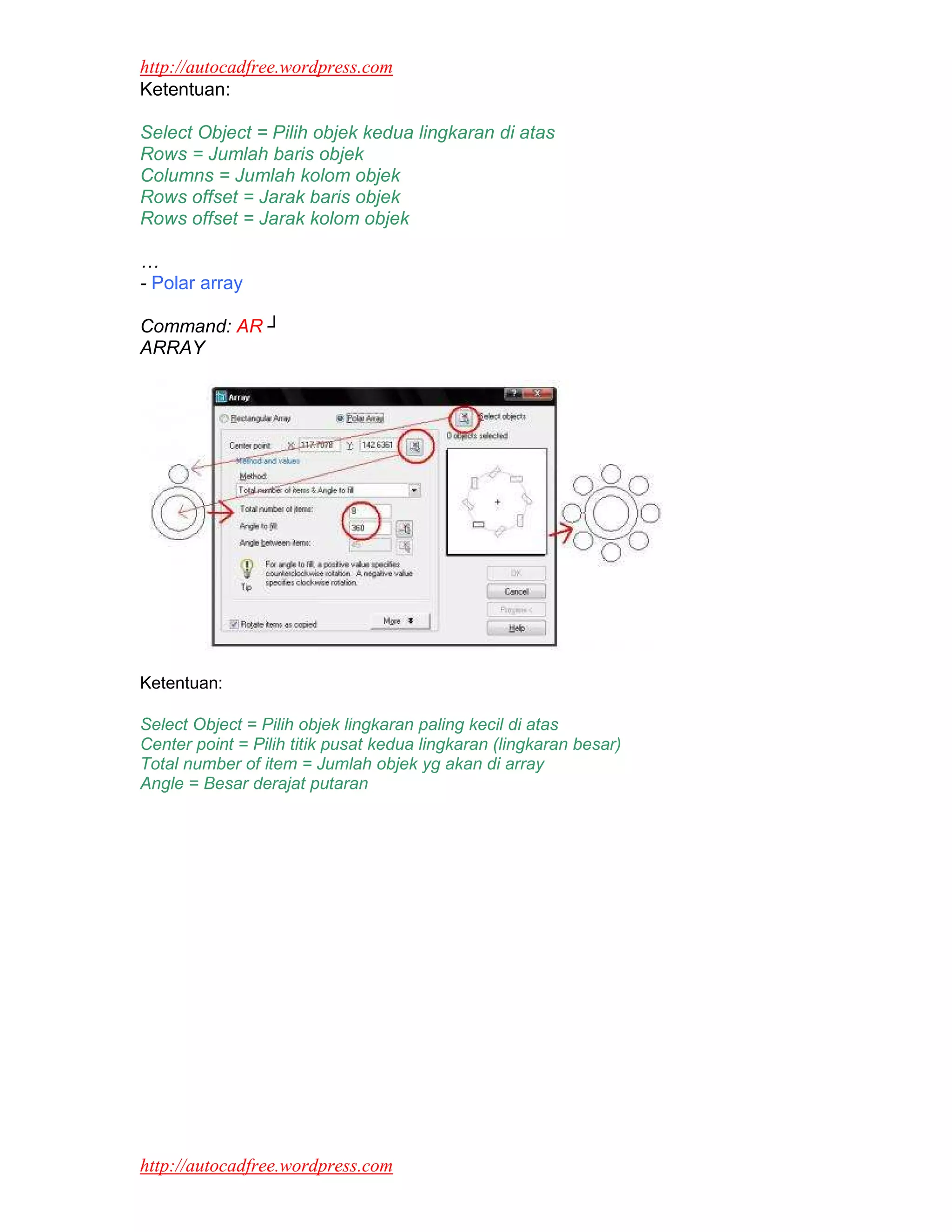

5. Array
Array merupakan perintah modifikasi dalam menduplikasi/memperbanyak objek. Ada
dua macam array yaitu sistem rectangular dan polar.

Berikut perbedaannya:

- Rectangular array
Command: AR ┘
ARRAY


Ketentuan:

Select Object = Pilih objek kedua lingkaran di atas
Rows = Jumlah baris objek
Columns = Jumlah kolom objek
Rows offset = Jarak baris objek
Rows offset = Jarak kolom objek

…
- Polar array

Command: AR ┘
ARRAY

Ketentuan:

Select Object = Pilih objek lingkaran paling kecil di atas
Center point = Pilih titik pusat kedua lingkaran (lingkaran besar)
Total number of item = Jumlah objek yg akan di array
Angle = Besar derajat putaran


Materi 13

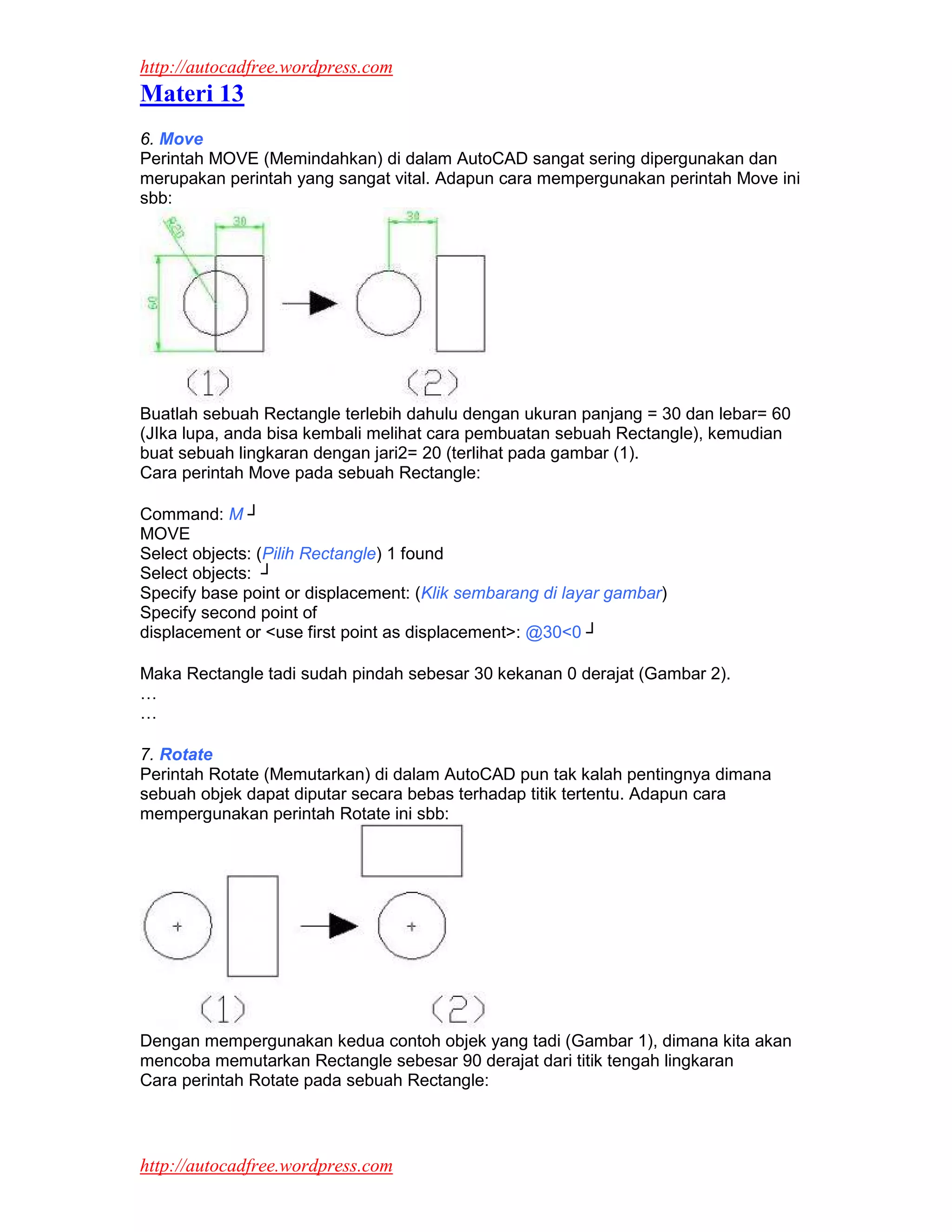

6. Move
Perintah MOVE (Memindahkan) di dalam AutoCAD sangat sering dipergunakan dan
merupakan perintah yang sangat vital. Adapun cara mempergunakan perintah Move ini
sbb:

Buatlah sebuah Rectangle terlebih dahulu dengan ukuran panjang = 30 dan lebar= 60
(JIka lupa, anda bisa kembali melihat cara pembuatan sebuah Rectangle), kemudian
buat sebuah lingkaran dengan jari2= 20 (terlihat pada gambar (1).
Cara perintah Move pada sebuah Rectangle:

Command: M ┘
MOVE
Select objects: (Pilih Rectangle) 1 found
Select objects: ┘
Specify base point or displacement: (Klik sembarang di layar gambar)
Specify second point of
displacement or <use first point as displacement>: @30<0 ┘

Maka Rectangle tadi sudah pindah sebesar 30 kekanan 0 derajat (Gambar 2).
…
…

7. Rotate
Perintah Rotate (Memutarkan) di dalam AutoCAD pun tak kalah pentingnya dimana
sebuah objek dapat diputar secara bebas terhadap titik tertentu. Adapun cara
mempergunakan perintah Rotate ini sbb:

Dengan mempergunakan kedua contoh objek yang tadi (Gambar 1), dimana kita akan
mencoba memutarkan Rectangle sebesar 90 derajat dari titik tengah lingkaran
Cara perintah Rotate pada sebuah Rectangle:

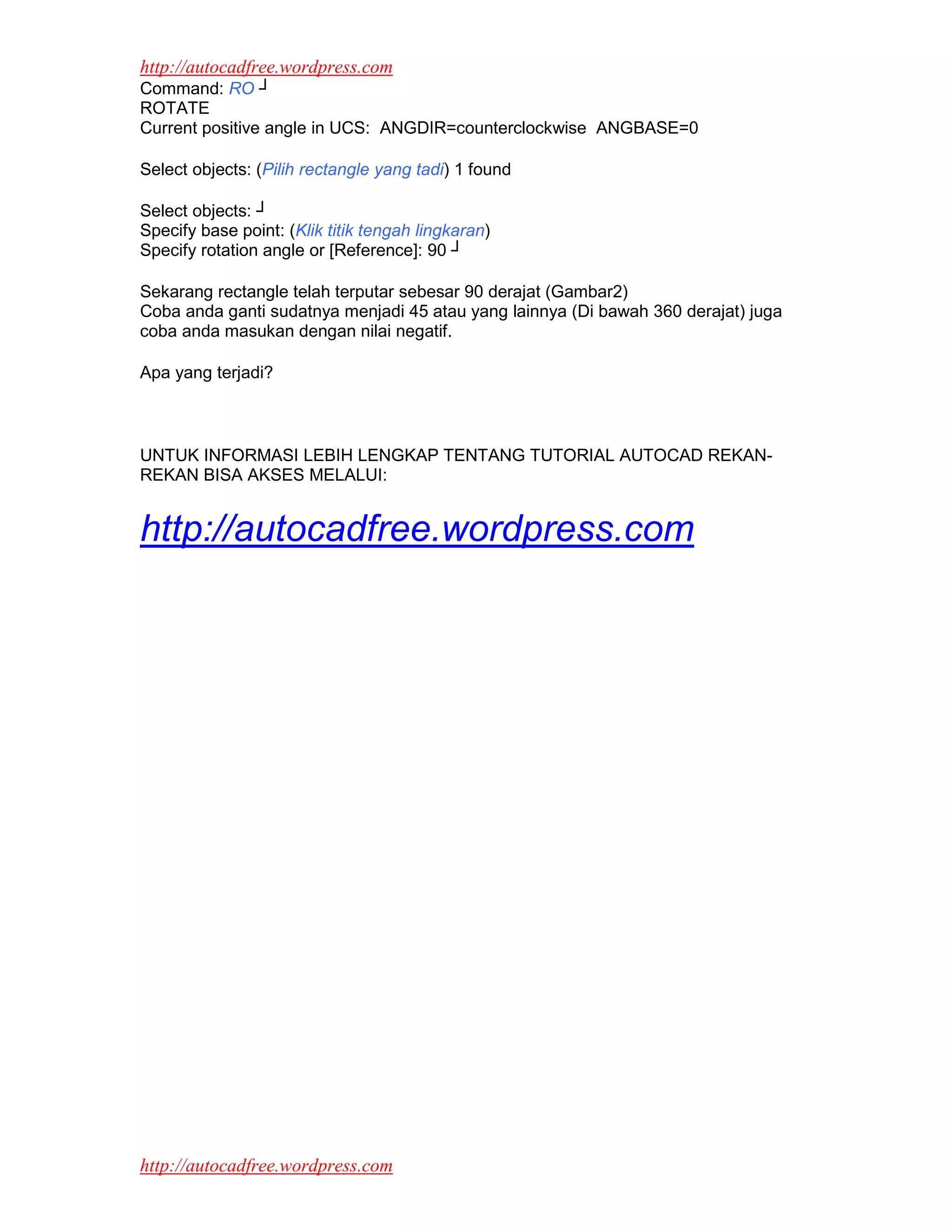

Command: RO ┘
ROTATE
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0

Select objects: (Pilih rectangle yang tadi) 1 found

Select objects: ┘
Specify base point: (Klik titik tengah lingkaran)
Specify rotation angle or [Reference]: 90 ┘

Sekarang rectangle telah terputar sebesar 90 derajat (Gambar2)
Coba anda ganti sudatnya menjadi 45 atau yang lainnya (Di bawah 360 derajat) juga
coba anda masukan dengan nilai negatif.

Apa yang terjadi?

UNTUK INFORMASI LEBIH LENGKAP TENTANG TUTORIAL AUTOCAD REKAN-
REKAN BISA AKSES MELALUI:



Tutorial belajar autocad 2 dimensi dan 3 dimensi

More Related Content

What's hot

Viewers also liked

Similar to Tutorial belajar autocad 2 dimensi dan 3 dimensi

More from Ocim Nationalism

Tutorial belajar autocad 2 dimensi dan 3 dimensi
