1. TUGAS SISTEM DIGITAL
SEVEN SEGMEN
OLEH :
KADEK EDY SUTRAWAN MARTA YOGA
E1E1 13 006
FAKULTAS TEKNIK
TEKNIK INFORMATIKA
UNIVERSITAS HALUOLEO
KENDARI
2014

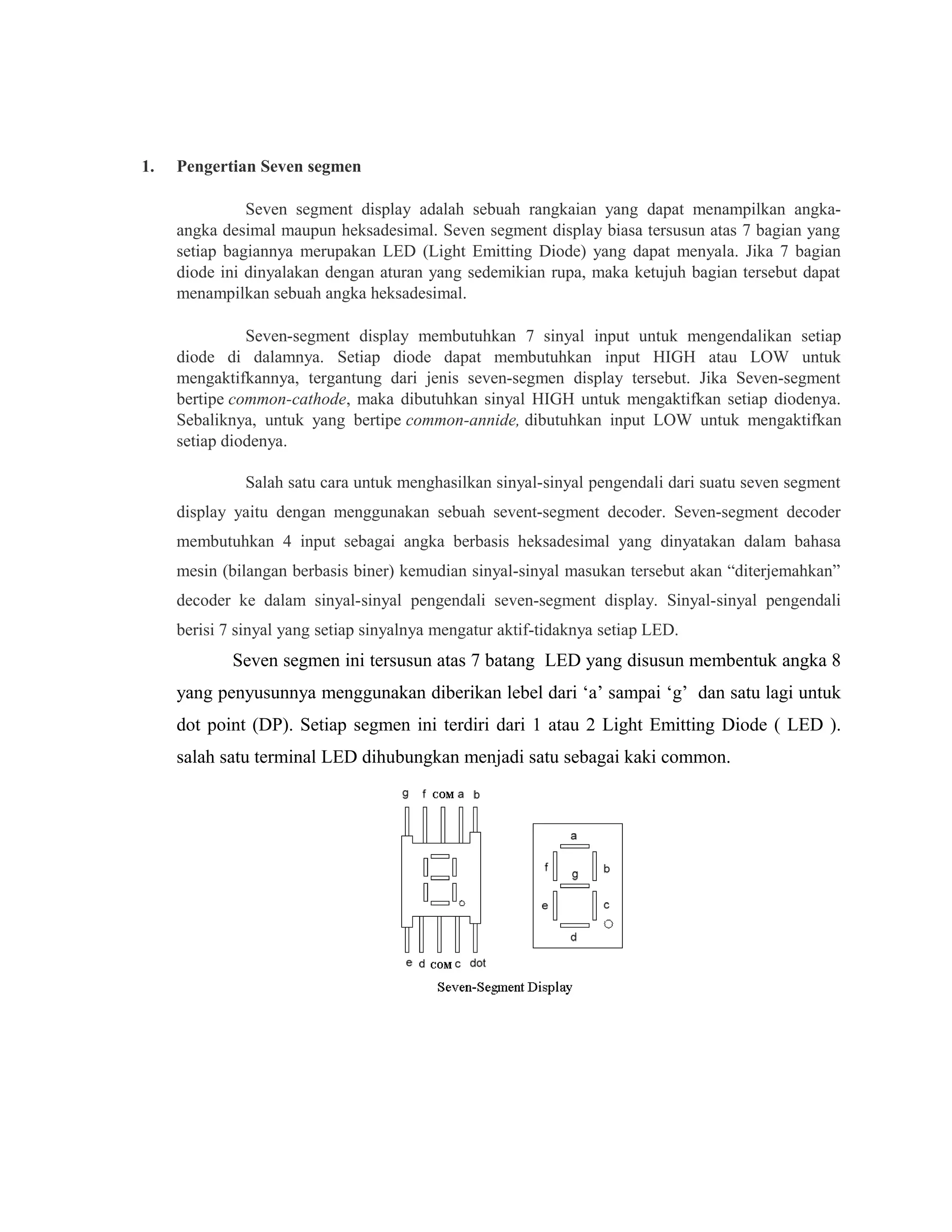

2. 1. Pengertian Seven segmen
Seven segment display adalah sebuah rangkaian yang dapat menampilkan angka-
angka desimal maupun heksadesimal. Seven segment display biasa tersusun atas 7 bagian yang
setiap bagiannya merupakan LED (Light Emitting Diode) yang dapat menyala. Jika 7 bagian
diode ini dinyalakan dengan aturan yang sedemikian rupa, maka ketujuh bagian tersebut dapat
menampilkan sebuah angka heksadesimal.
Seven-segment display membutuhkan 7 sinyal input untuk mengendalikan setiap
diode di dalamnya. Setiap diode dapat membutuhkan input HIGH atau LOW untuk
mengaktifkannya, tergantung dari jenis seven-segmen display tersebut. Jika Seven-segment
bertipe common-cathode, maka dibutuhkan sinyal HIGH untuk mengaktifkan setiap diodenya.
Sebaliknya, untuk yang bertipe common-annide, dibutuhkan input LOW untuk mengaktifkan
setiap diodenya.
Salah satu cara untuk menghasilkan sinyal-sinyal pengendali dari suatu seven segment
display yaitu dengan menggunakan sebuah sevent-segment decoder. Seven-segment decoder
membutuhkan 4 input sebagai angka berbasis heksadesimal yang dinyatakan dalam bahasa
mesin (bilangan berbasis biner) kemudian sinyal-sinyal masukan tersebut akan “diterjemahkan”
decoder ke dalam sinyal-sinyal pengendali seven-segment display. Sinyal-sinyal pengendali
berisi 7 sinyal yang setiap sinyalnya mengatur aktif-tidaknya setiap LED.
Seven segmen ini tersusun atas 7 batang LED yang disusun membentuk angka 8
yang penyusunnya menggunakan diberikan lebel dari ‘a’ sampai ‘g’ dan satu lagi untuk
dot point (DP). Setiap segmen ini terdiri dari 1 atau 2 Light Emitting Diode ( LED ).
salah satu terminal LED dihubungkan menjadi satu sebagai kaki common.

3. 2. Jenis-jenis Seven Segment :
Seven segmen, merupakan sekumpulan LED yang dibangun sedemikian rupa sehingga
menyerupai digit, seven segmen ada dua macam: common anoda dan common katoda.
1. COMMON ANODA
Disini, semua anoda dari diode disatukan secara parallel dan semua itu dihubungkan ke VCC
dan kemudian LED dihubungkan melalui tahanan pembatas arus keluar dari penggerak. Karena
dihubungkan ke VCC, maka COMMON ANODA ini berada pada kondisi AKTIF HIGH.
2. COMMON KATODA
Disini semua katoda disatukan secara parallel dan dihubungkan ke GROUND. Karena seluruh
katoda dihubungkan ke GROUND, maka COMMON KATODA ini berada pada kondisi AKTIF
LOW.
Seven Segment terdiri dari 2 jenis, yaitu Common Katode (kaki katoda dihubungkan
bersama) dan Common Anode (kaki anoda dihubungkan bersama).
Penyusun dari COMMON
1. Decoder yaitu suatu alat yang berfungsi mengubah/ mengkoversi input bilangan biner
menjadi decimal.
2. Encoder yaitu suatu alat yang berfungsi mengubah/ mengkoversi input bilangan decimal
menjadi biner.
3. Multiplexer adalah Suatu rangkaian kombinasi yang ouputnya mempunyai logika sama
dengan jalur input yang ditunjuk pada selector. Multiplexer ini memiliki banyak input
dan memiliki satu output. Prinsip kerjanya sama dengan saklar pemilih dai 2n buah
inputdipilih melalui n buah jalur pemilih (DATA SELECT).
4. Demultiplexer adalah suatu rangkain kombinasi yang bersifat berkebalikan dari
multiplexer.

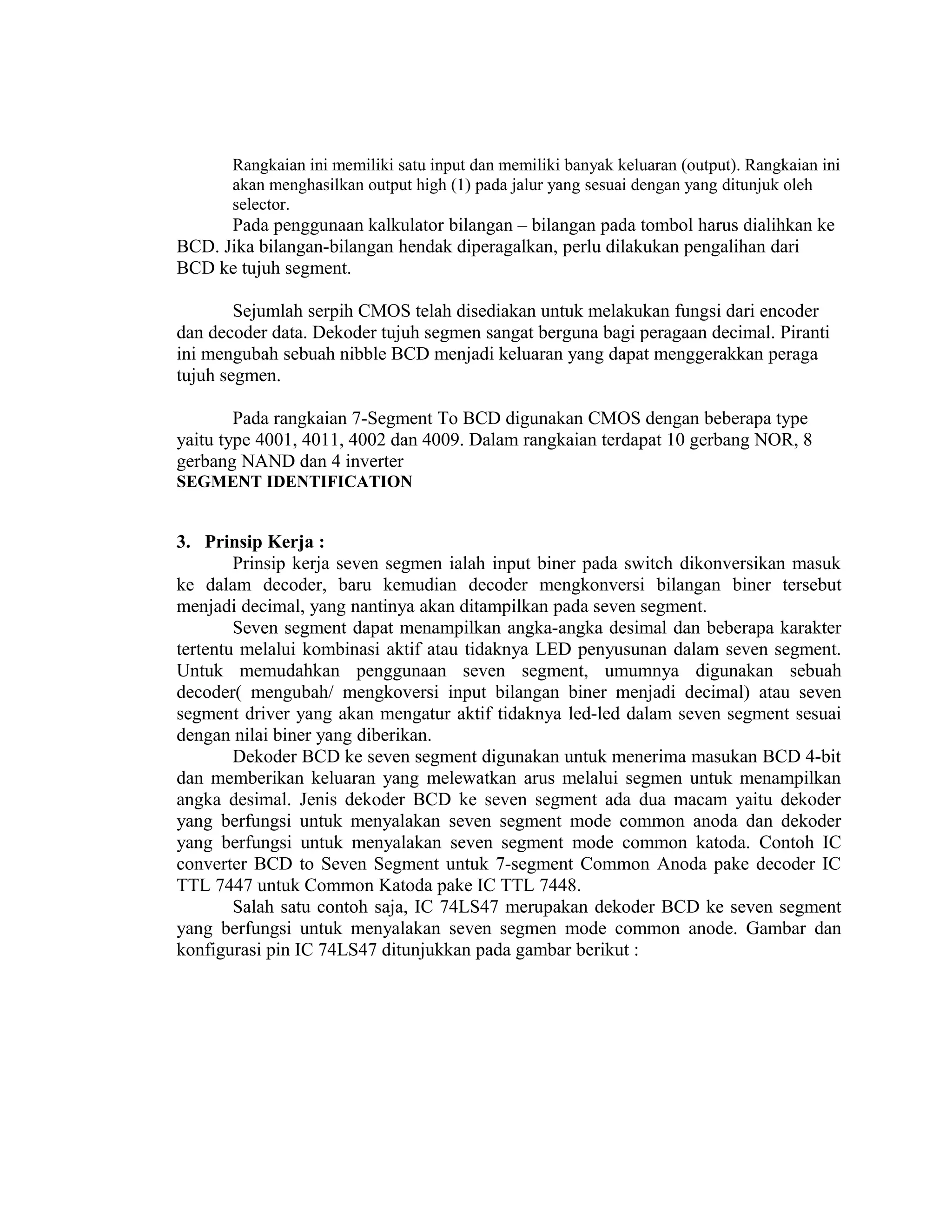

4. Rangkaian ini memiliki satu input dan memiliki banyak keluaran (output). Rangkaian ini
akan menghasilkan output high (1) pada jalur yang sesuai dengan yang ditunjuk oleh
selector.
Pada penggunaan kalkulator bilangan – bilangan pada tombol harus dialihkan ke
BCD. Jika bilangan-bilangan hendak diperagalkan, perlu dilakukan pengalihan dari
BCD ke tujuh segment.
Sejumlah serpih CMOS telah disediakan untuk melakukan fungsi dari encoder
dan decoder data. Dekoder tujuh segmen sangat berguna bagi peragaan decimal. Piranti
ini mengubah sebuah nibble BCD menjadi keluaran yang dapat menggerakkan peraga
tujuh segmen.
Pada rangkaian 7-Segment To BCD digunakan CMOS dengan beberapa type
yaitu type 4001, 4011, 4002 dan 4009. Dalam rangkaian terdapat 10 gerbang NOR, 8
gerbang NAND dan 4 inverter
SEGMENT IDENTIFICATION
3. Prinsip Kerja :
Prinsip kerja seven segmen ialah input biner pada switch dikonversikan masuk
ke dalam decoder, baru kemudian decoder mengkonversi bilangan biner tersebut
menjadi decimal, yang nantinya akan ditampilkan pada seven segment.
Seven segment dapat menampilkan angka-angka desimal dan beberapa karakter
tertentu melalui kombinasi aktif atau tidaknya LED penyusunan dalam seven segment.
Untuk memudahkan penggunaan seven segment, umumnya digunakan sebuah
decoder( mengubah/ mengkoversi input bilangan biner menjadi decimal) atau seven
segment driver yang akan mengatur aktif tidaknya led-led dalam seven segment sesuai
dengan nilai biner yang diberikan.
Dekoder BCD ke seven segment digunakan untuk menerima masukan BCD 4-bit
dan memberikan keluaran yang melewatkan arus melalui segmen untuk menampilkan
angka desimal. Jenis dekoder BCD ke seven segment ada dua macam yaitu dekoder
yang berfungsi untuk menyalakan seven segment mode common anoda dan dekoder
yang berfungsi untuk menyalakan seven segment mode common katoda. Contoh IC
converter BCD to Seven Segment untuk 7-segment Common Anoda pake decoder IC
TTL 7447 untuk Common Katoda pake IC TTL 7448.
Salah satu contoh saja, IC 74LS47 merupakan dekoder BCD ke seven segment
yang berfungsi untuk menyalakan seven segmen mode common anode. Gambar dan
konfigurasi pin IC 74LS47 ditunjukkan pada gambar berikut :

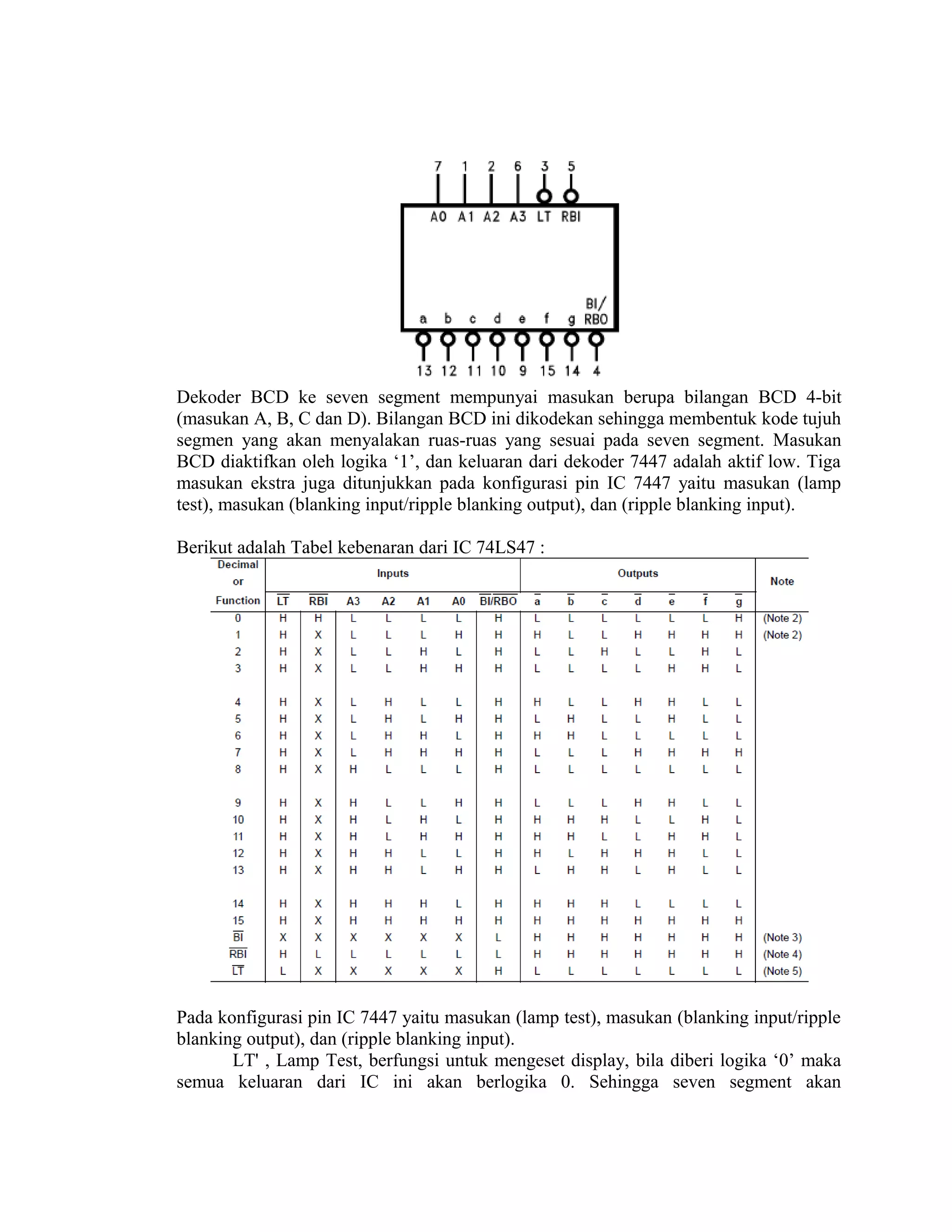

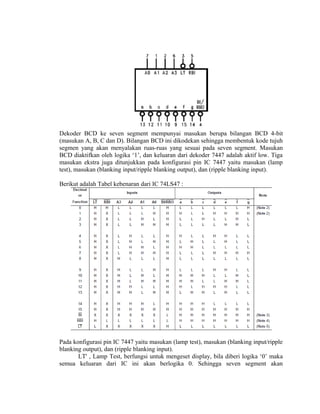

5. Dekoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-bit
(masukan A, B, C dan D). Bilangan BCD ini dikodekan sehingga membentuk kode tujuh
segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan
BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low. Tiga
masukan ekstra juga ditunjukkan pada konfigurasi pin IC 7447 yaitu masukan (lamp
test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).
Berikut adalah Tabel kebenaran dari IC 74LS47 :
Pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple
blanking output), dan (ripple blanking input).
LT' , Lamp Test, berfungsi untuk mengeset display, bila diberi logika ‘0’ maka
semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan

6. menunjukkan angka delapan (8). BI'/RBO' , Blanking Input/Row Blanking Output,
berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua
keluaran IC akan berlogika “1” dan seven segment akan mati.
RBI' , Row Blanking Input, berfungsi untuk mematikan keluaran dari IC jika
semua input berlogika “0”. Bila diberi logika “0”, diberi logika “1” dan diberi logika “0”
maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

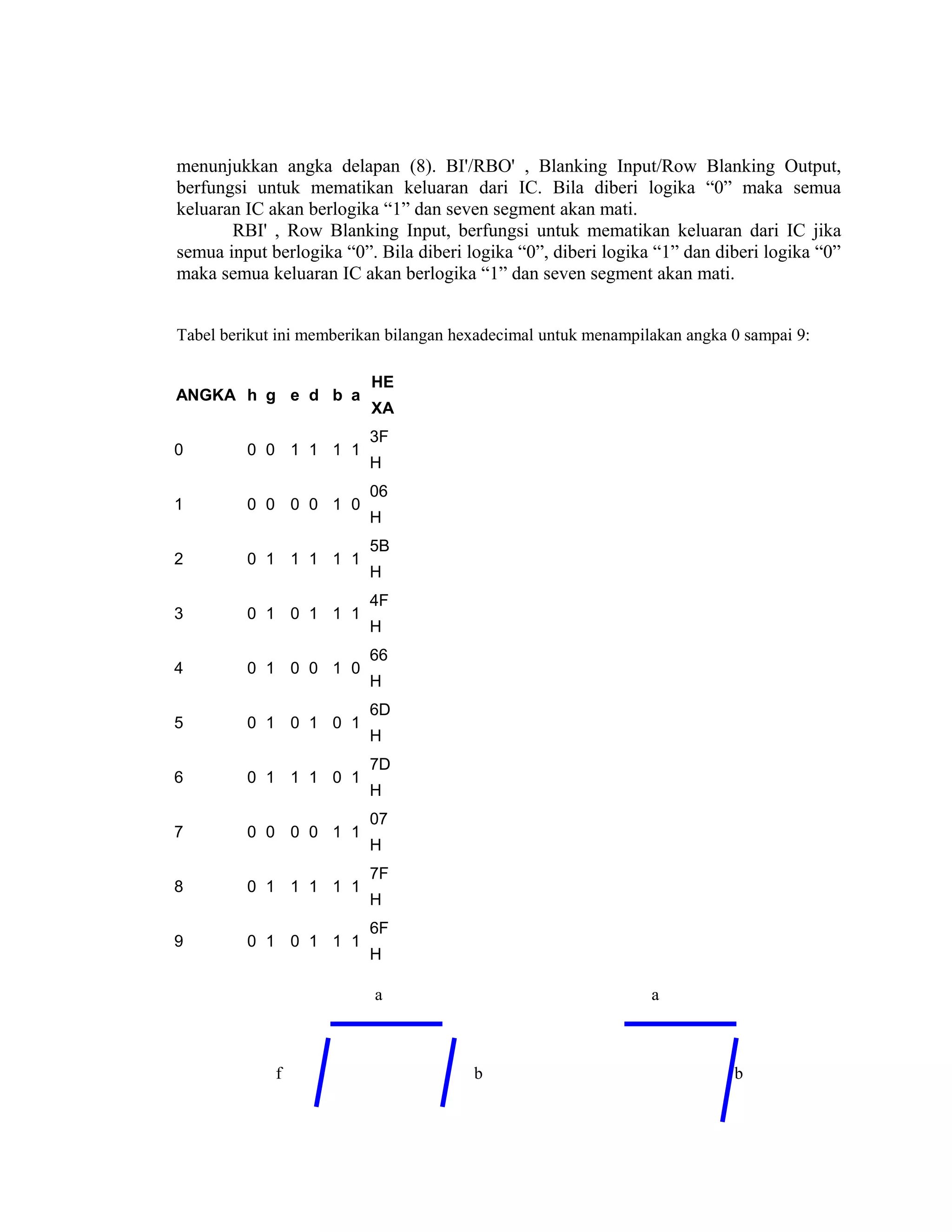

Tabel berikut ini memberikan bilangan hexadecimal untuk menampilakan angka 0 sampai 9:
ANGKA h g e d b a
HE
XA
0 0 0 1 1 1 1
3F
H
1 0 0 0 0 1 0
06
H
2 0 1 1 1 1 1
5B
H
3 0 1 0 1 1 1
4F
H
4 0 1 0 0 1 0
66
H
5 0 1 0 1 0 1
6D
H
6 0 1 1 1 0 1
7D
H
7 0 0 0 0 1 1
07
H
8 0 1 1 1 1 1
7F
H
9 0 1 0 1 1 1
6F
H
a a
f b b

7. e
c c
e
d

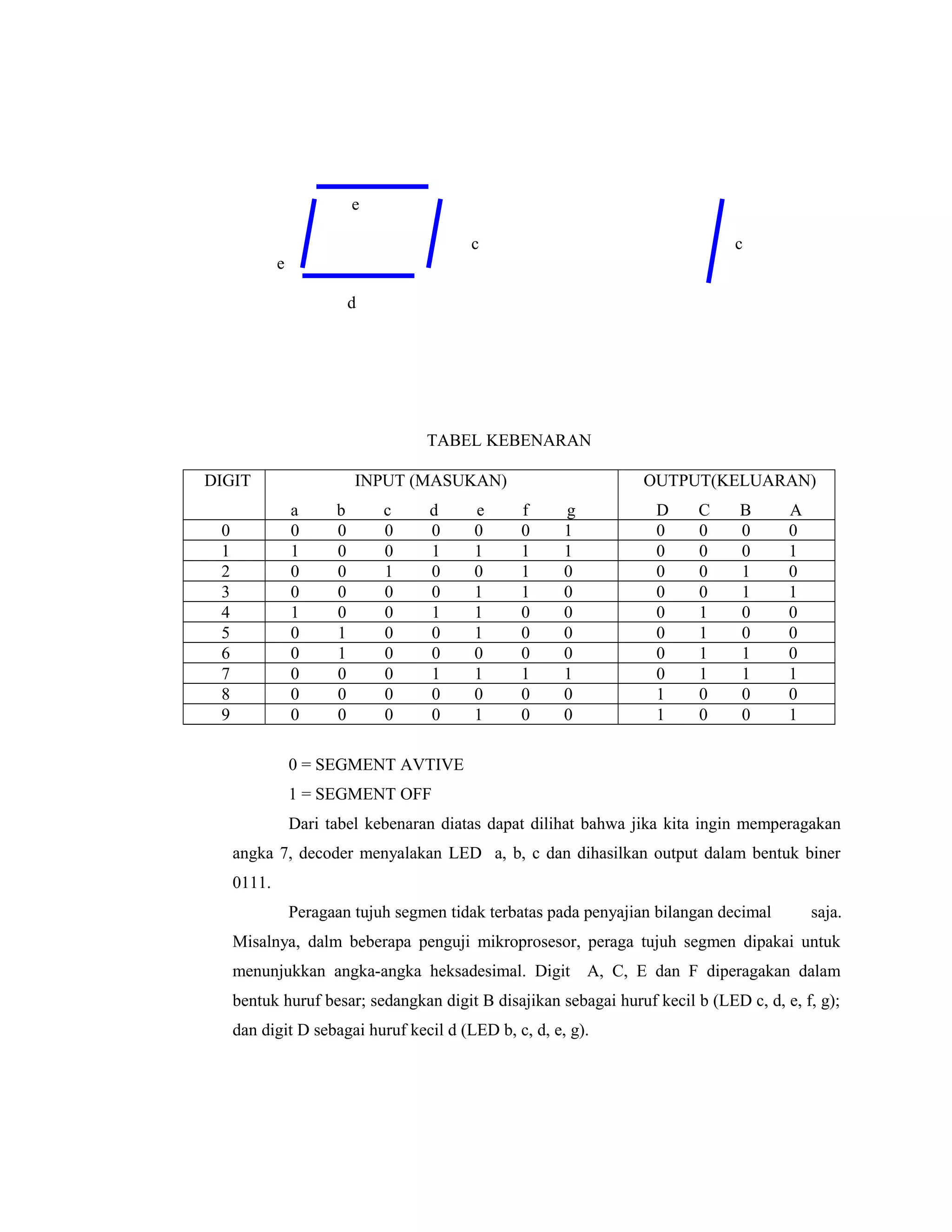

TABEL KEBENARAN
DIGIT INPUT (MASUKAN)
a b c d e f g
OUTPUT(KELUARAN)
D C B A
0 0 0 0 0 0 0 1 0 0 0 0
1 1 0 0 1 1 1 1 0 0 0 1
2 0 0 1 0 0 1 0 0 0 1 0
3 0 0 0 0 1 1 0 0 0 1 1
4 1 0 0 1 1 0 0 0 1 0 0
5 0 1 0 0 1 0 0 0 1 0 0
6 0 1 0 0 0 0 0 0 1 1 0
7 0 0 0 1 1 1 1 0 1 1 1
8 0 0 0 0 0 0 0 1 0 0 0
9 0 0 0 0 1 0 0 1 0 0 1
0 = SEGMENT AVTIVE
1 = SEGMENT OFF
Dari tabel kebenaran diatas dapat dilihat bahwa jika kita ingin memperagakan
angka 7, decoder menyalakan LED a, b, c dan dihasilkan output dalam bentuk biner
0111.
Peragaan tujuh segmen tidak terbatas pada penyajian bilangan decimal saja.
Misalnya, dalm beberapa penguji mikroprosesor, peraga tujuh segmen dipakai untuk
menunjukkan angka-angka heksadesimal. Digit A, C, E dan F diperagakan dalam
bentuk huruf besar; sedangkan digit B disajikan sebagai huruf kecil b (LED c, d, e, f, g);
dan digit D sebagai huruf kecil d (LED b, c, d, e, g).

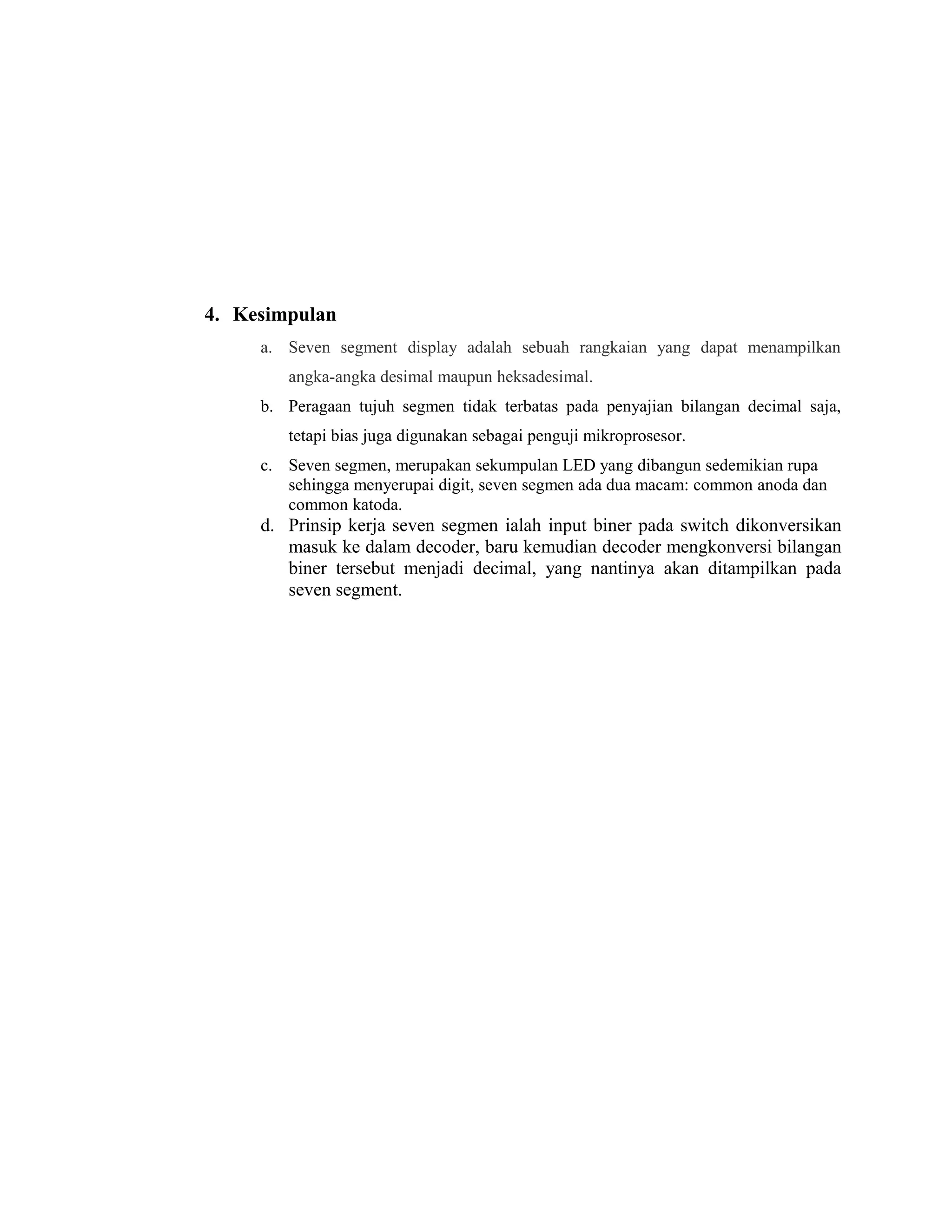

8. 4. Kesimpulan
a. Seven segment display adalah sebuah rangkaian yang dapat menampilkan
angka-angka desimal maupun heksadesimal.
b. Peragaan tujuh segmen tidak terbatas pada penyajian bilangan decimal saja,
tetapi bias juga digunakan sebagai penguji mikroprosesor.
c. Seven segmen, merupakan sekumpulan LED yang dibangun sedemikian rupa
sehingga menyerupai digit, seven segmen ada dua macam: common anoda dan
common katoda.
d. Prinsip kerja seven segmen ialah input biner pada switch dikonversikan
masuk ke dalam decoder, baru kemudian decoder mengkonversi bilangan
biner tersebut menjadi decimal, yang nantinya akan ditampilkan pada
seven segment.
