Dokumen ini menjelaskan tentang seven segment display, yaitu komponen logika digital yang dapat menampilkan angka dan huruf dengan menggunakan 7 buah LED. Terdapat dua jenis pengaturan LED yaitu common anoda dan common katoda, di mana perbedaannya terletak pada posisi ground dan tegangan tinggi. Dokumen ini juga memaparkan tabel kode biner untuk menyalakan LED masing-masing digit angka dari 0 hingga 9 dan huruf-huruf.

1. Adityo W (091910201050)
Fathurrozi Winjaya (091910210063)

2.  Seven Segmen Display merupakan sebuah
rangkaian komponen logika digital yang
dapat menampilkan sebuah karakter berupa
angka-angka maupun huruf sehingga dapat
dimengerti oleh manusia. Seven segmen
display terdapat 7(tujuh) dioda berupa
LED(Light Emitting Diode) membentuk
sebuah karakter yang diinginkan dengan
menyalanya LED sebagai penanda.

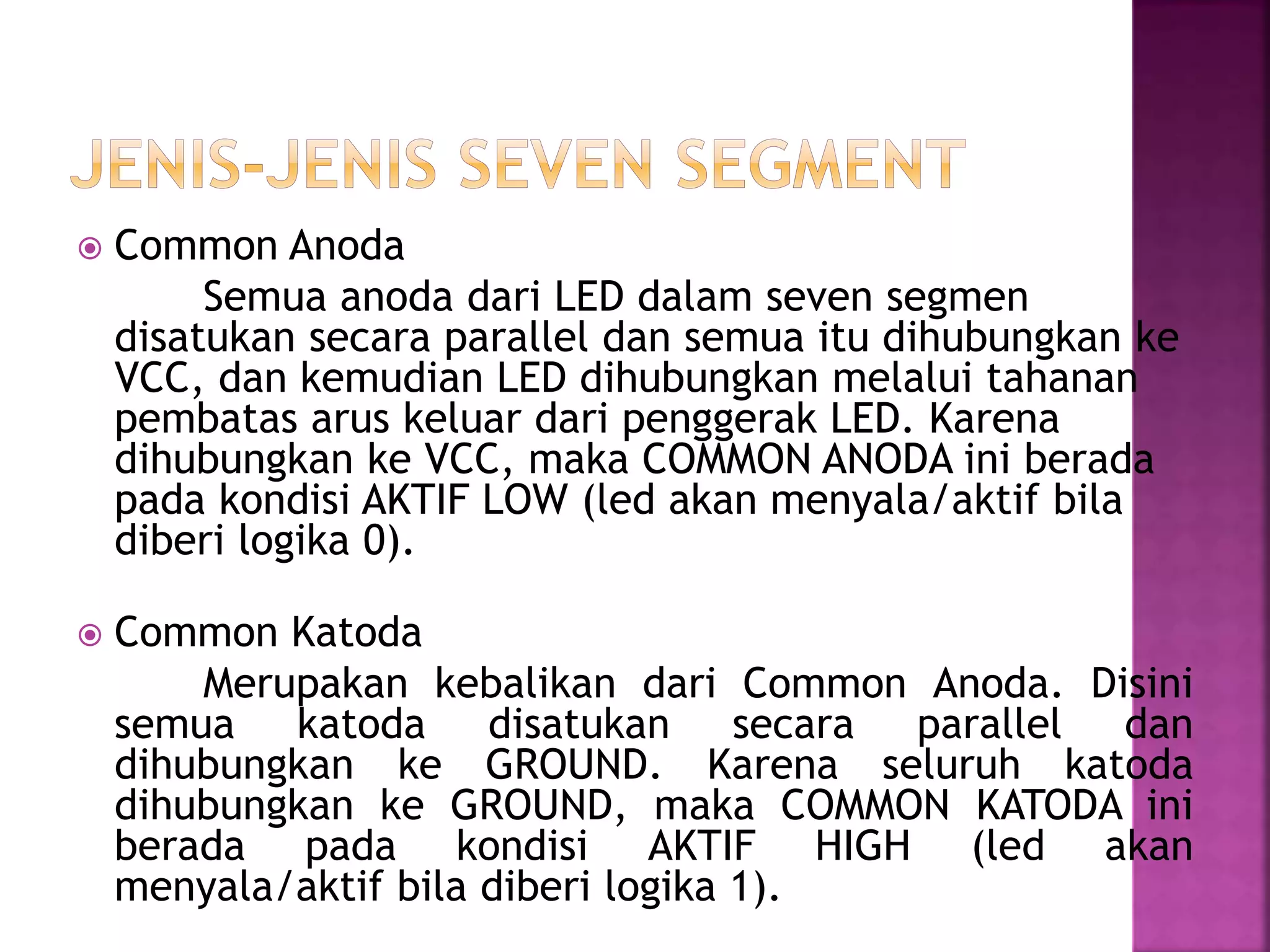

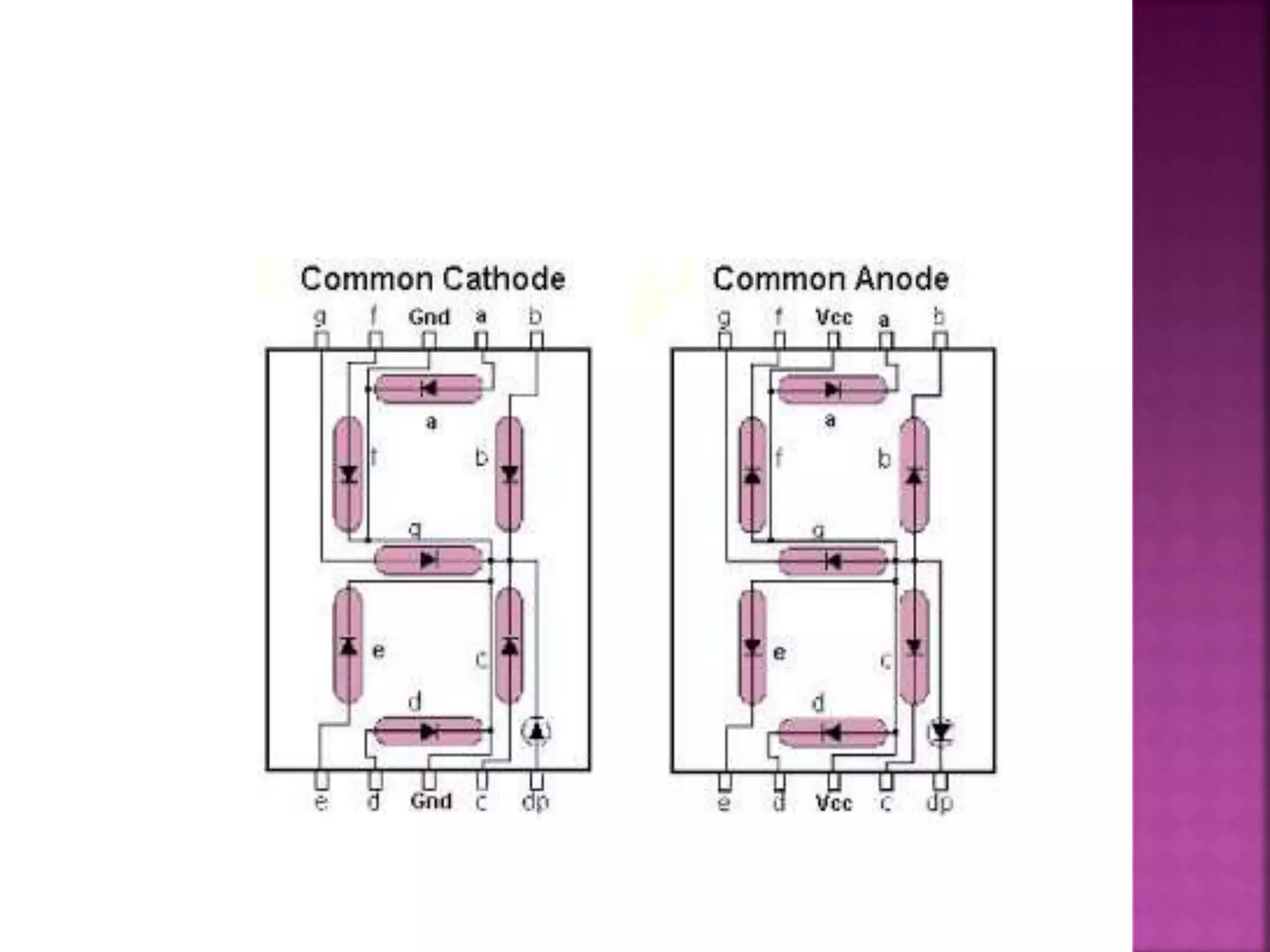

4.  Common Anoda
Semua anoda dari LED dalam seven segmen
disatukan secara parallel dan semua itu dihubungkan ke
VCC, dan kemudian LED dihubungkan melalui tahanan
pembatas arus keluar dari penggerak LED. Karena
dihubungkan ke VCC, maka COMMON ANODA ini berada
pada kondisi AKTIF LOW (led akan menyala/aktif bila
diberi logika 0).
 Common Katoda
Merupakan kebalikan dari Common Anoda. Disini
semua katoda disatukan secara parallel dan
dihubungkan ke GROUND. Karena seluruh katoda
dihubungkan ke GROUND, maka COMMON KATODA ini
berada pada kondisi AKTIF HIGH (led akan
menyala/aktif bila diberi logika 1).

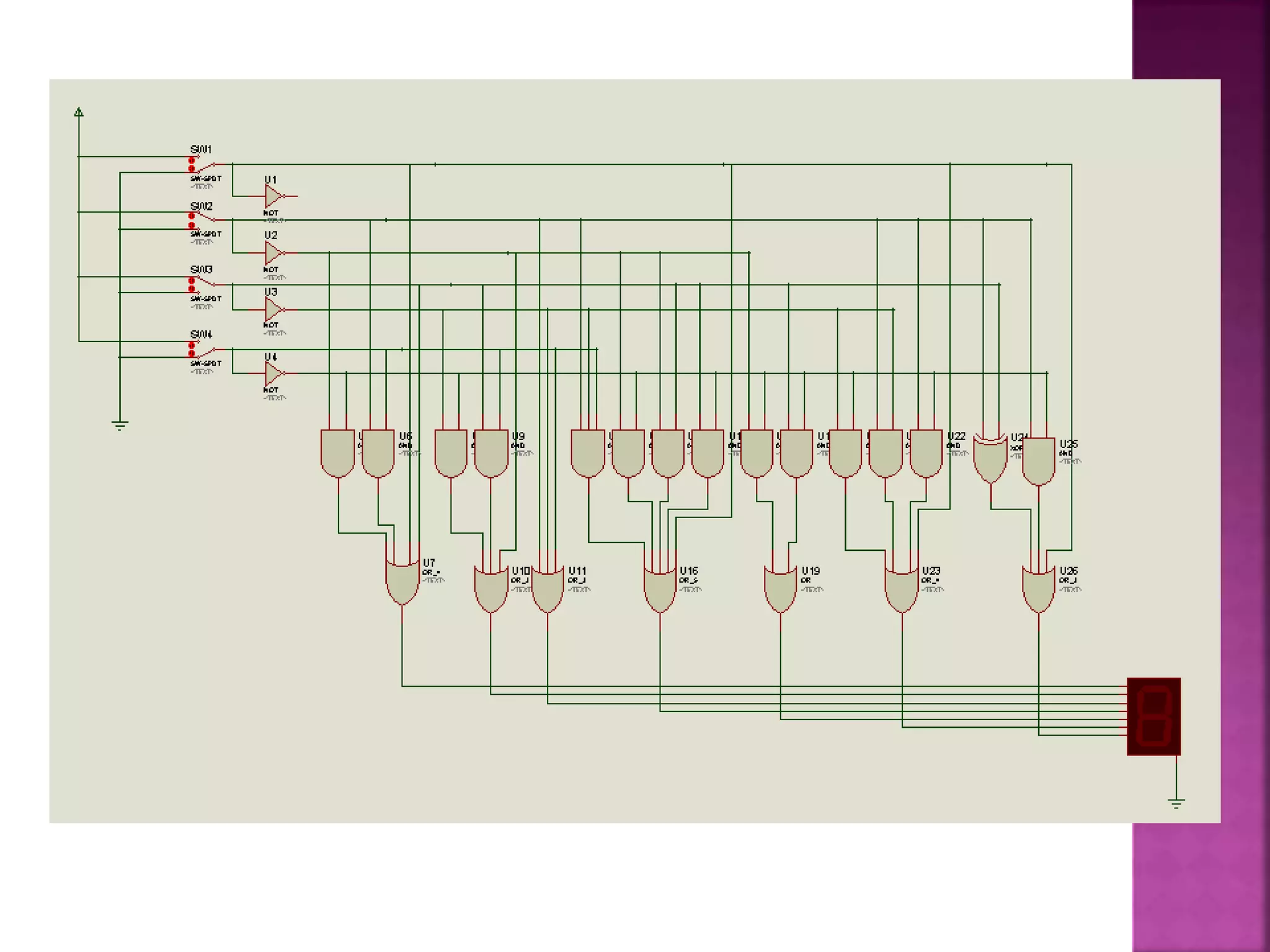

6. Digit ABCD a b c d e f g
0 0000 1 1 1 1 1 1 0
1 0001 0 1 1 0 0 0 0
2 0010 1 1 0 1 1 0 1
3 0011 1 1 1 1 0 0 1
4 0100 0 1 1 0 0 1 1
5 0101 1 0 1 1 0 1 1
6 0110 1 0 1 1 1 1 1
7 0111 1 1 1 0 0 0 0
8 1000 1 1 1 1 1 1 1
9 1001 1 1 1 1 0 1 1
10 1010 D D D D D D D
11 1011 D D D D D D D
12 1100 D D D D D D D
13 1101 D D D D D D D
14 1110 D D D D D D D
15 1111 D D D D D D D
