2. PENGERTIAN
• Transformator Daya merupakan salah satu
jenis Transformator yang digunakan untuk
menaikkan tegangan (step up) yang berasal
dari Generator, kemudian tegangan yang telah
dinaikkan tersebut disalurkan menuju
switchyard selanjutnya akan didistribusikan
sampai ke konsumen.
NEXT

3. Transformator Daya digunakan untuk
menaikkan /meningkatkan tegangan
(Step Up) dimaksudkan :
 Untuk mengurangi jumlah arus yang mengalir pada
saluran transmisi sehingga arus yang terbawa
adalah aliran arus rendah yang berarti mengurangi
rugi-rugi panas yang menyertainya.
Untuk Mengatasi rugi-rugi daya yang terjadi selama
proses pendistribusian dan Penyaluran daya sampai
ke konsumen
NEXT

4. Belitan dan Sistem Trafo Daya
a) Belitan Trafo Daya b) Sistem Trafo Daya
NEXT

5. Konstruksi Transformator Daya
1).Baut Angkat,
2).Reng Angkat,
3).Relay Bucholz
4).Tempat isi Minyak,
5).Bejana Ekspansi,
6).Indikator Beban,
7).Lemari Perubah Tegangan,
8).Tempat Siliakel,
9).Lemari Apitan,
10).Tutup Saringan,
11).Baut Hubung Tanah,
12).Roda,
13).Pengikat Roda,
14).Sumbat Pengeluar Minyak,
15).Katup,
16).Tutup saringan,
17).Tutup Untuk Pembersihan,
18).Katup
19).Tempat Pengambil Minyak
20).Isolator Tembus
21).Lubang Bejana
22).Katup Minyak
23).Pelat Nama
24).Termometer
25).Isolator Tembus Sisi Primer ,
26).Indikator Nivo Permukaan Minyak ,
27).Isolator Tembus ,
28).Radiator ,
29).Kantong Termometer ,
30).Tutup
31).Pengubah posisi perubah tegangan
NEXT

6. Prinsip Kerja Transformator Daya
Sisi belitan primer pada Trafo Daya
dihubungkan dengan sumber tegangan
bolak-balik yang berasal dari generator.Arus
bolak-balik yang masuk pada sisi primer
kemudian dinaikkan melalui belitan-belitan
sisi skunder
NEXT

7. Aplikasi Belitan Trafo Daya & Bagan Secara Utuh
NEXT

8. JENIS-JENIS GANGGUAN YANG TERJADI PADA
TRAFO DAYA & JENIS
PENANGGULANGANNYA.
 1. Gangguan Di Dalam Trafo (Trafo Internal Faults)
Gangguan listrik
Gangguan Busur api (arc) yang kecil dan pemanasan local
Gangguan Mula
Gangguan Pada Sistem Pendingin
Gangguan Arus sirkulasi
2 Gangguan Luar Trafo (Trafo Eksternal Fault)
Beban lebih (over load)
Hubung singkat di sisi luar (eksternal short circuit)
NEXT

9. Kerusakan Pada Belitan Trafo Daya Yang Ditimbulkan
Oleh Hubung singkat
NEXT

10. Jenis-Jenis Penanggulangan Pada Gangguan
Transformator Daya
3.2.1 Penanggulangan gangguan Internal Trafo Daya
Menggunakan Cara Manual / Human Protection
Maintenance (Perawatan)
3.2.2 Penanggulangan gangguan Eksternal Trafo
Menggunakan alat Proteksi
Proteksi Diferensial Transformator
Proteksi terhadap tegangan lebih (Protection For Over Load)
Proteksi Arester
Proteksi terhadap Arus Lebih/ Relay Arus Lebih
Relay Bucholz
Proteksi Thermal
Proteksi Hubungan Tanah
Koordinasi Isolasi
Pembumian Titik Netral
Relay Fluks lebih
Menggunakan Detector/ Indikator Tools.
NEXT

11. Relay Diferensial
DIFERENSIAL
RELAY
IR
R
S
T
Ir
r
s
t
ground
IR
ir
r
s
NEXT

12. Arester
NEXT

13. Pengaman Arus Lebih
(Over Current Relay/ OCR).
M
L
TA
i
NEXT

14. Relay Bucholz
A1
A2
C
MINYAK
ALARM
TRIP
B
B = Relay Bucholz
C = Bejana Ekspansi
A
NEXT

15. Line Diagram System
G
Kumparan Rotor
Generator Transformator Daya (step up)
Switchyard
Is Rs
Es
N1
Ic
Rc Xm
R1 X1
L2
N2 I2 R2 X2
JARINGANTEGANGANTINGGI
NEXT

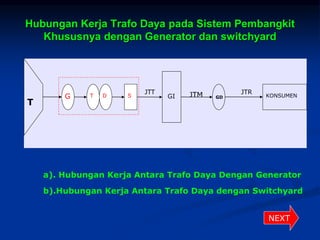

16. Hubungan Kerja Trafo Daya pada Sistem Pembangkit
Khususnya dengan Generator dan switchyard
KONSUMENG T D S GI GD
JTT JTM JTR
T
a). Hubungan Kerja Antara Trafo Daya Dengan Generator
b).Hubungan Kerja Antara Trafo Daya dengan Switchyard
NEXT
