SS7 adalah protokol signaling out-of-band untuk telekomunikasi yang memiliki berbagai signaling points yang memproses dan mentransfer signaling messages. Dalam perkembangan teknologi, konsep 7 layer OSI diperkenalkan untuk meningkatkan kompatibilitas dan memperluas segmen pasar, sementara sistem pensinyalan no. 7 (CCS7) ditingkatkan untuk mendukung layanan komunikasi data yang lebih kompleks. MTP level 1 dan 2 dalam SS7 mendefinisikan karakteristik link fisik dan proses pengiriman sinyal, termasuk tiga jenis signal units.

1. Oleh :
Andini Salsabilla (1101130024)
Girta Rama (1101130025)
Reni Dyah W (1101130026)
Gusty Aditya A (1101130027)

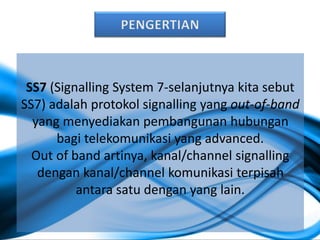

2. SS7 (Signalling System 7-selanjutnya kita sebut
SS7) adalah protokol signalling yang out-of-band
yang menyediakan pembangunan hubungan
bagi telekomunikasi yang advanced.
Out of band artinya, kanal/channel signalling
dengan kanal/channel komunikasi terpisah
antara satu dengan yang lain.

3. SIGNALLING POINT
SIGNALLING END POINT
SIGNALLING TRANSFER POINT
SIGNALLING TRANSFER END POINT
SIGNALLING LINK

4. Adalah setiap titik dalam jaringan yang
mempunyai kemampuan untuk mengontrol /
memproses signalling message.
Contoh-contoh Signalling Point dalam jaringan :
- Sentral (Switching Center)
- Pusat Operasi & Pemeliharaan (OMC)
- Service Control Point (SCP)
- Signalling Transfer Point (STP)
- dll.

5. Merupakan SP yang hanya mampu memproses
signalling message yang secara langsung
ditujukan kepadanya, tetapi tidak mempunyai
kemampuan untuk mentransfer message SS7
yang ditujukan ke SP lain.
Catatan : Dalam beberapa pembahasan, istilah SEP sering ditulis
SP, sehinggai dalam jaringan hanya ada dua istilah titik
pensinyalan yaitu SP dan STP.

6. Merupakan Signalling Point yang mempunyai
kemampuan untuk mentransfer signalling
message ke Signalling Point lain.

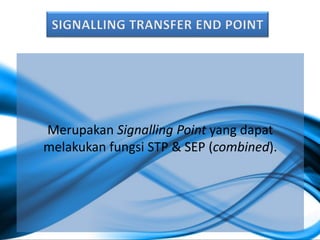

7. Merupakan Signalling Point yang dapat
melakukan fungsi STP & SEP (combined).

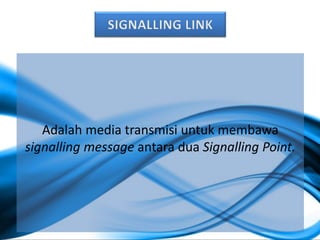

8. Adalah media transmisi untuk membawa
signalling message antara dua Signalling Point.

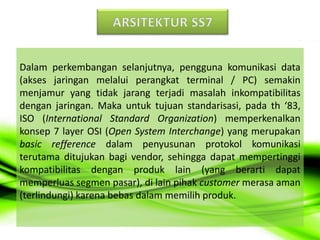

10. Dalam perkembangan selanjutnya, pengguna komunikasi data
(akses jaringan melalui perangkat terminal / PC) semakin
menjamur yang tidak jarang terjadi masalah inkompatibilitas
dengan jaringan. Maka untuk tujuan standarisasi, pada th ‘83,
ISO (International Standard Organization) memperkenalkan
konsep 7 layer OSI (Open System Interchange) yang merupakan
basic refference dalam penyusunan protokol komunikasi
terutama ditujukan bagi vendor, sehingga dapat mempertinggi
kompatibilitas dengan produk lain (yang berarti dapat
memperluas segmen pasar), di lain pihak customer merasa aman
(terlindungi) karena bebas dalam memilih produk.

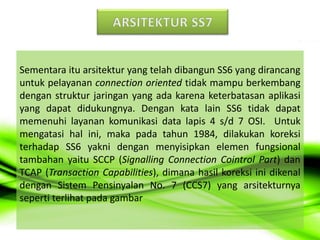

11. Sementara itu arsitektur yang telah dibangun SS6 yang dirancang
untuk pelayanan connection oriented tidak mampu berkembang
dengan struktur jaringan yang ada karena keterbatasan aplikasi
yang dapat didukungnya. Dengan kata lain SS6 tidak dapat
memenuhi layanan komunikasi data lapis 4 s/d 7 OSI. Untuk
mengatasi hal ini, maka pada tahun 1984, dilakukan koreksi
terhadap SS6 yakni dengan menyisipkan elemen fungsional
tambahan yaitu SCCP (Signalling Connection Cointrol Part) dan
TCAP (Transaction Capabilities), dimana hasil koreksi ini dikenal

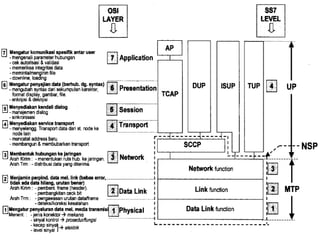

dengan Sistem Pensinyalan No. 7 (CCS7) yang arsitekturnya
seperti terlihat pada gambar

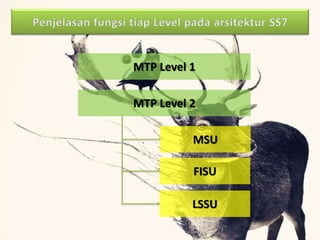

15. MTP Level 1
MTP Level 2
MSU
FISU
LSSU

16. MTP Level 1
MTP Level 1 (Signalling Data Link function)
SDL mendefinisikan karakteristik :
- Fisik  berupa kanal data dua arah (bidirectional) yang
beroperasi secara full duplex. Realisasinya misal berupa : digital
switch block, multiplexer dijital dsb).
- Elektrik  kecepatan data : 64 Kbps (untuk kedua arah
sama). Dapat menggunakan time slot manapun (pada sistem
PCM 30), kecuali time slot 0 (untuk sinkronisasi)
- Fungsional  sebagai interface untuk menyalurkan data
melalui physical connection (link transmisi) antara dua Signalling
Point.
Catatan : pada lingkungan transmisi analog, dimungkinkan (misal aplikasi
modem) dengan kecepatan  4,8 Kbps.

17. MTP Level 2
MTP Level 2 (Signalling Link function)
Informasi pensinyalan yang akan dikirim merupakan
intra layer primitive dalam komunikasi komputer.
Informasi ini dibagi dalam beberapa unit sinyal dengan
panjang bervariasi. Pada SS7 suatu unit pesan
(message) yang dikirim (ditransfer) melalui signaling
data link disebut Signal Unit (SU)
Terdapat 3 jenis/tipe SU yaitu MSU, FISU dan LSSU.

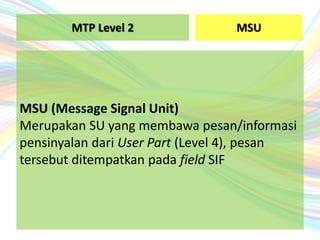

18. MSU
MSU (Message Signal Unit)
Merupakan SU yang membawa pesan/informasi
pensinyalan dari User Part (Level 4), pesan
tersebut ditempatkan pada field SIF
MTP Level 2

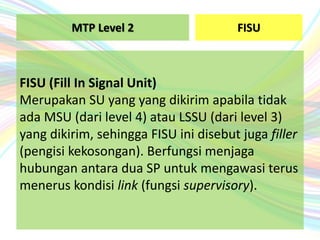

19. FISU
FISU (Fill In Signal Unit)
Merupakan SU yang yang dikirim apabila tidak
ada MSU (dari level 4) atau LSSU (dari level 3)
yang dikirim, sehingga FISU ini disebut juga filler
(pengisi kekosongan). Berfungsi menjaga
hubungan antara dua SP untuk mengawasi terus
menerus kondisi link (fungsi supervisory).
MTP Level 2

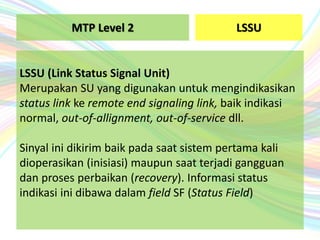

20. LSSU
LSSU (Link Status Signal Unit)
Merupakan SU yang digunakan untuk mengindikasikan
status link ke remote end signaling link, baik indikasi
normal, out-of-allignment, out-of-service dll.
Sinyal ini dikirim baik pada saat sistem pertama kali
dioperasikan (inisiasi) maupun saat terjadi gangguan
dan proses perbaikan (recovery). Informasi status
indikasi ini dibawa dalam field SF (Status Field)
MTP Level 2
