出張ヒストリア ブループリントを書くにあたって大切なこと
- 1.
- 2.
- 3.
- 4. historia Inc. 【ブループリントとは？】 • 特別なアセットで、アクタの種類を新規作成するために 使う直観的かつノードベースのインターフェース •デザイナーおよびゲームプレイプログラマーは、 新しく コードを書かなくても、アンリアル エディタからゲーム プレイの作成およびイタレーションをすぐに実行するこ とができる 出典：アンリアルエンジン4のドキュメントブループリント入門 4

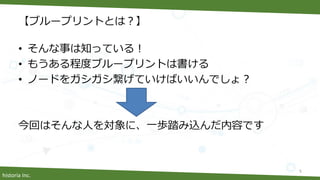

- 5. historia Inc. 【ブループリントとは？】 • そんな事は知っている！ •もうある程度ブループリントは書ける • ノードをガシガシ繋げていけばいいんでしょ？ 今回はそんな人を対象に、一歩踏み込んだ内容です 5
- 6.
- 7.
- 8.
- 9.

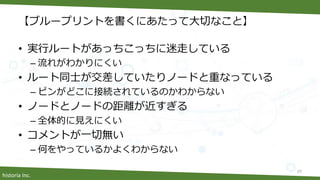

- 10. historia Inc. 【ブループリントを書くにあたって大切なこと】 • 実行ルートがあっちこっちに迷走している –流れがわかりにくい • ルート同士が交差していたりノードと重なっている – ピンがどこに接続されているのかわからない • ノードとノードの距離が近すぎる – 全体的に見えにくい • コメントが一切無い – 何をやっているかよくわからない 10

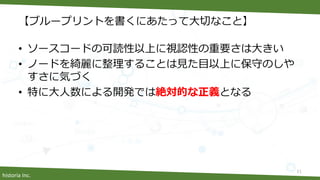

- 11. historia Inc. 【ブループリントを書くにあたって大切なこと】 • ソースコードの可読性以上に視認性の重要さは大きい •ノードを綺麗に整理することは見た目以上に保守のしや すさに気づく • 特に大人数による開発では絶対的な正義となる 11
- 12.
- 13.
- 14.
- 15.
- 16.

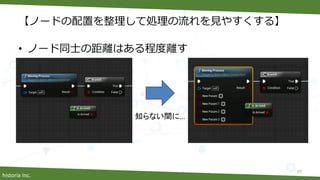

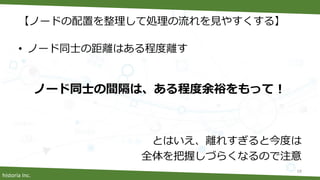

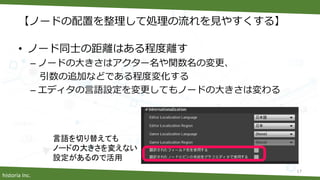

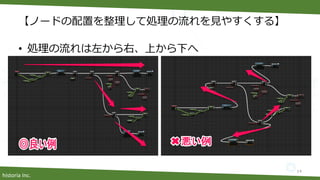

- 17. historia Inc. 【ノードの配置を整理して処理の流れを見やすくする】 • ノード同士の距離はある程度離す –ノードの大きさはアクター名や関数名の変更、 引数の追加などである程度変化する – エディタの言語設定を変更してもノードの大きさは変わる 17 言語を切り替えても ノードの大きさを変えない 設定があるので活用
- 18.

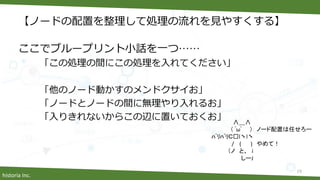

- 19. historia Inc. 【ノードの配置を整理して処理の流れを見やすくする】 ここでブループリント小話を一つ…… 「この処理の間にこの処理を入れてください」 「他のノード動かすのメンドクサイお」 「ノードとノードの間に無理やり入れるお」 「入りきれないからこの辺に置いておくお」 19 ∧＿∧ （ ﾟωﾟ） ノード配置は任せろー ﾊﾞﾘﾊﾞﾘＣ□l丶l丶 / ( ) やめて！ （ノ と、 ｉ しーJ
- 20.

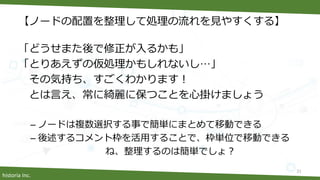

- 21. historia Inc. 【ノードの配置を整理して処理の流れを見やすくする】 「どうせまた後で修正が入るかも」 「とりあえずの仮処理かもしれないし…」 その気持ち、すごくわかります！ とは言え、常に綺麗に保つことを心掛けましょう – ノードは複数選択する事で簡単にまとめて移動できる –後述するコメント枠を活用することで、枠単位で移動できる ね、整理するのは簡単でしょ？ 21
- 22.

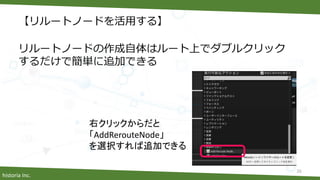

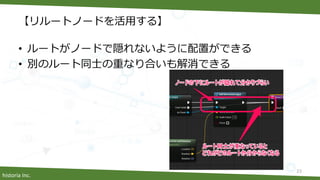

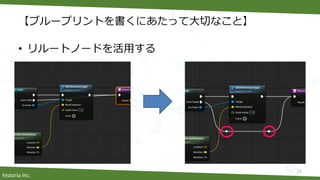

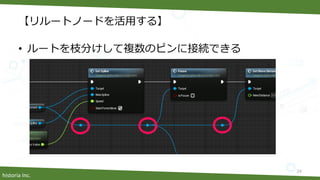

- 23. historia Inc. 【リルートノードを活用する】 • ルートがノードで隠れないように配置ができる •別のルート同士の重なり合いも解消できる 23
- 24.
- 25.
- 26.
- 27.

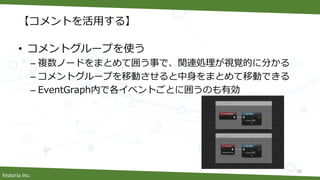

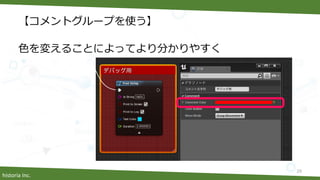

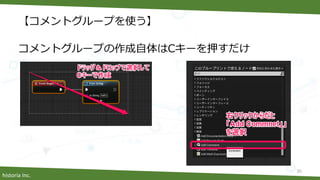

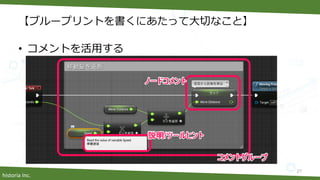

- 28. historia Inc. 【コメントを活用する】 • コメントグループを使う –複数ノードをまとめて囲う事で、関連処理が視覚的に分かる – コメントグループを移動させると中身をまとめて移動できる – EventGraph内で各イベントごとに囲うのも有効 28
- 29.
- 30.

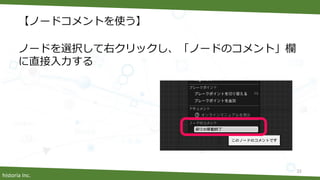

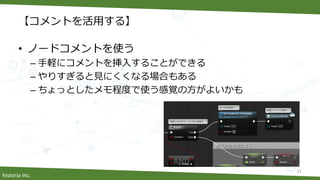

- 31. historia Inc. 【コメントを活用する】 • ノードコメントを使う –手軽にコメントを挿入することができる – やりすぎると見にくくなる場合もある – ちょっとしたメモ程度で使う感覚の方がよいかも 31
- 32.

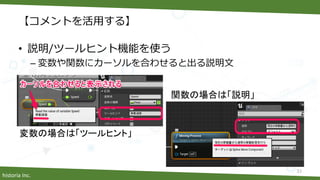

- 33. historia Inc. 【コメントを活用する】 • 説明/ツールヒント機能を使う –変数や関数にカーソルを合わせると出る説明文 33 変数の場合は「ツールヒント」 関数の場合は「説明」

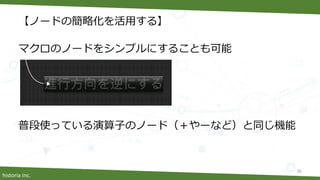

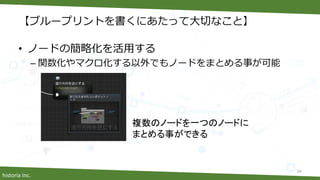

- 34. historia Inc. 【ブループリントを書くにあたって大切なこと】 • ノードの簡略化を活用する –関数化やマクロ化する以外でもノードをまとめる事が可能 34 複数のノードを一つのノードに まとめる事ができる
- 35.
- 36.
- 37.

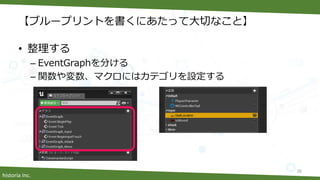

- 38. historia Inc. 【ブループリントを書くにあたって大切なこと】 • 整理する –EventGraphを分ける – 関数や変数、マクロにはカテゴリを設定する 38
- 39.
- 40.

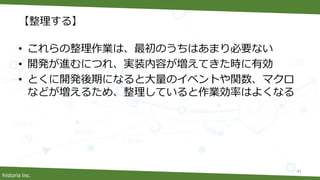

- 41. historia Inc. 【整理する】 • これらの整理作業は、最初のうちはあまり必要ない •開発が進むにつれ、実装内容が増えてきた時に有効 • とくに開発後期になると大量のイベントや関数、マクロ などが増えるため、整理していると作業効率はよくなる 41

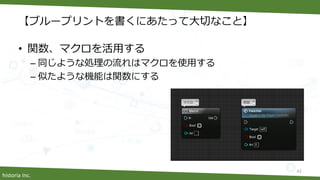

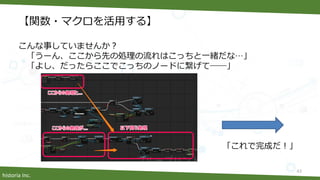

- 42. historia Inc. 【ブループリントを書くにあたって大切なこと】 • 関数、マクロを活用する –同じような処理の流れはマクロを使用する – 似たような機能は関数にする 42
- 43.

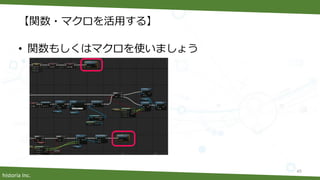

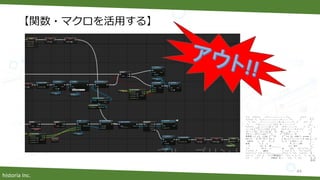

- 44. historia Inc. 【関数・マクロを活用する】 44 ＼＼ ＼＼＼＼..／´: : : : : : : : : : : : : : : : : ｀:＼、 ／／／ ＿＿ ＼＼＼＼ ＼ ＼ ／: : : : : : : : : : : : : : : : :ヽ: : : : : : : :｀＼ ／ ヽ ／ ＼ ＼＼ ／: : : : : : : : : : : : :: : : : ∧、:ヽ: : : : : : : : :＼ ／ ／／ ﾉ ＼ ＼ /: : : : : : : : : : : : : : ／/: / ヽ: : : : : : : : : : : : ／ ＿|＿ ＼＼＼＼ ＿_/: : : : : : : : : : イ: ／ .i: / .ヽ: ﾍ: : : : : : : : : ヽ ／ | | ── . . ─. | | ￣｀|: : : : : : :/ |:/ ／.|:/ ヽ:| ヽ: :i: : : : : : :ヽ ／ ／ ／ ＿／ ─＞: : : : : :｀} | .|: : : : i: / レ´ |/ N＼＿＿:∧: : : : : : :i | ＝＝: : : : : : /──: : : : :|:/／￣￣ヽ ／￣ヽ ∨ヽ: : : : : :卜 卜- 三三三: : : / i: /__ }: /|v| /´￣｀iヾ ./´￣ヽヽ ∧: : : N N: ＼ ＝＝≡≡ | ≡＝─: :/ 〉/ 〉i: i ﾐ| { ||| .| | ||| } |´ i: : : : :i: : : : : :Z ＝≡＿|＿ | | V N: N | |::i ヽ＿ ノ .ヽ＿ノ ´ .i: ノ∧ﾉ: : : : : :| | ＿ 彡彡 ＼ .|: .| 卜: 丿: : : : :ノN .| ＿ ／ ヽi:─ し N＼＿＿＿＿ {:::i .N∨ |＿ ／／ |ﾍ: ヽ ／ N }ヽ| ＼＼ ＼ ＼＼ .| ／ ／／／ ／ wNヽ/ i ＼／ ﾉ ＼ ＼＼ ＼＼ ◯＼ ／／／ ／ ／ ／／ / ＼＼─＿＿＿＿＿ ／＼＼ ＼ ＼＼ ＼＼＼＼ つ ／／ ／ ／／ / ＼＼／ミﾐY彡//／ ＼＼ ＼ ＼ ＼ ＼ |.| |.| ／／ ／／ / 〉７NV∧ ｒ〈 i ＼＼ ＼ ＼＼ || .|| .○ ○
- 45.
- 46.

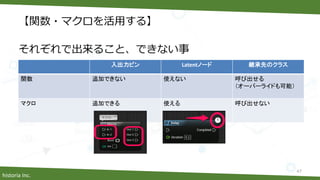

- 47. historia Inc. 【関数・マクロを活用する】 それぞれで出来ること、できない事 47 入出力ピン Latentノード継承先のクラス 関数 追加できない 使えない 呼び出せる （オーバーライドも可能） マクロ 追加できる 使える 呼び出せない

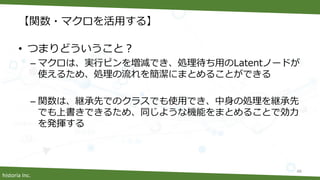

- 48. historia Inc. 【関数・マクロを活用する】 • つまりどういうこと？ –マクロは、実行ピンを増減でき、処理待ち用のLatentノードが 使えるため、処理の流れを簡潔にまとめることができる – 関数は、継承先でのクラスでも使用でき、中身の処理を継承先 でも上書きできるため、同じような機能をまとめることで効力 を発揮する 48

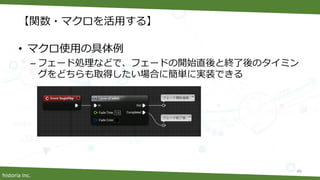

- 49. historia Inc. 【関数・マクロを活用する】 • マクロ使用の具体例 –フェード処理などで、フェードの開始直後と終了後のタイミン グをどちらも取得したい場合に簡単に実装できる 49
- 50.

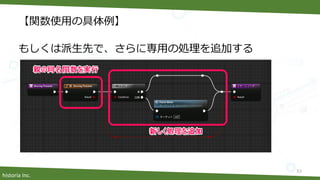

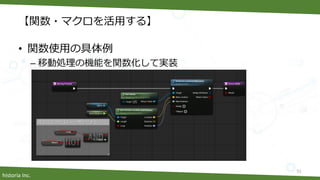

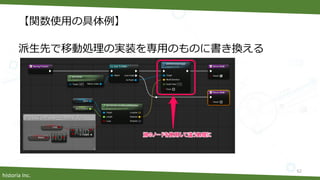

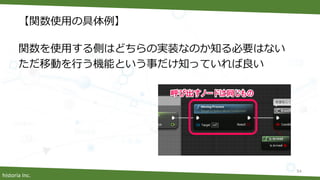

- 51. historia Inc. 【関数・マクロを活用する】 • 関数使用の具体例 –移動処理の機能を関数化して実装 51
- 52.
- 53.
- 54.
- 55. historia Inc. 【ブループリントを書くにあたって大切なこと】 ブループリントはすぐに汚くなるわけではありません。 少しずつ少しずつ汚れていき、 気がついたら大変な状態になる場合はよくあります。 55 三 三三 /;:"ゝ三三 f;:二iュ どうしてこんなになるまで放っておいたんだ！ 三 ＿ゞ::.ﾆ! ,..'´￣｀ヽﾉﾝ ／.;: .:}^（ <;:::::i:::::::.::: :}:} 三三 〈::::.´ .:;.へに)二/.::i :::::::,.イ ﾄ ヽ__ ,へ;:ヾ-､lｌ＿＿/.:::::､:::::f＝ｰ‘＝＝､`ｰ-=“⌒ヽ ←ブループリント . 〈::ﾐ/;;;iーﾞii====|:::::::.｀ Y￣￣￣,.シ'=llー一'";;;ド' };;;};;;;;!￣ll￣￣|:::::::::.ヽ＼-‐'"´￣￣ll
- 56.
- 57.
