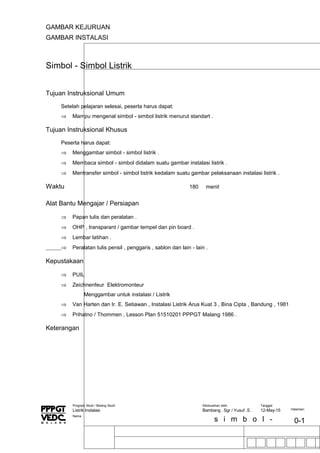

1. GAMBAR KEJURUAN
GAMBAR INSTALASI
Simbol - Simbol Listrik
Tujuan Instruksional Umum
Setelah pelajaran selesai, peserta harus dapat:
⇒ Mampu mengenal simbol - simbol listrik menurut standart .
Tujuan Instruksional Khusus
Peserta harus dapat:
⇒ Menggambar simbol - simbol listrik .
⇒ Membaca simbol - simbol didalam suatu gambar instalasi listrik .
⇒ Mentransfer simbol - simbol listrik kedalam suatu gambar pelaksanaan instalasi listrik .
Waktu 180 menit
Alat Bantu Mengajar / Persiapan
⇒ Papan tulis dan peralatan .
⇒ OHP , transparant / gambar tempel dan pin board .
⇒ Lembar latihan .
⇒ Peralatan tulis pensil , penggaris , sablon dan lain - lain .
Kepustakaan
⇒ PUIL
⇒ Zeichnenfeur Elektromonteur
Menggambar untuk instalasi / Listrik
⇒ Van Harten dan Ir. E. Setiawan , Instalasi Listrik Arus Kuat 3 , Bina Cipta , Bandung , 1981
⇒ Prihatno / Thommen , Lesson Plan 51510201 PPPGT Malang 1986 .
Keterangan
Halaman:
0-1
Dikeluarkan oleh: Tanggal:
Bambang . Sgr / Yusuf .S . 12-May-15
s i m b o l -
Program Studi / Bidang Studi:
Listrik Instalasi
Nama :

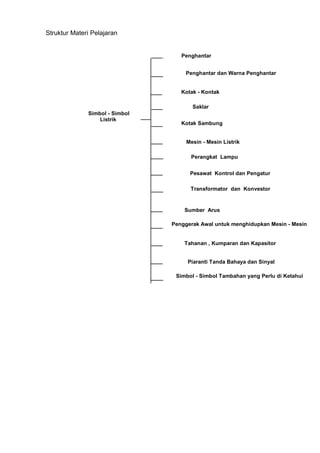

2. Struktur Materi Pelajaran
Kotak - Kontak
Saklar
Kotak Sambung
Mesin - Mesin Listrik
Perangkat Lampu
Pesawat Kontrol dan Pengatur
Transformator dan Konvestor
Sumber Arus
Tahanan , Kumparan dan Kapasitor
Piaranti Tanda Bahaya dan Sinyal
Simbol - Simbol Tambahan yang Perlu di Ketahui
Simbol - Simbol
Listrik
Penghantar
Penghantar dan Warna Penghantar
Penggerak Awal untuk menghidupkan Mesin - Mesin

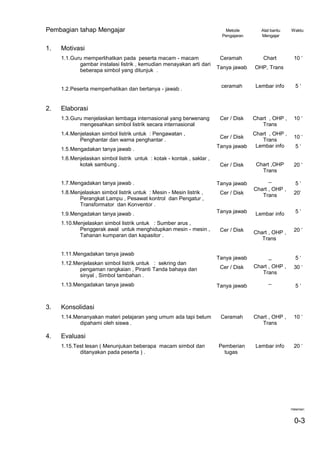

3. Pembagian tahap Mengajar Metode Alat bantu Waktu
Pengajaran Mengajar
1. Motivasi
1.1.Guru memperlihatkan pada peserta macam - macam
gambar instalasi listrik , kemudian menayakan arti dari
beberapa simbol yang ditunjuk .
1.2.Peserta memperhatikan dan bertanya - jawab .
Ceramah
Tanya jawab
ceramah
Chart
OHP, Trans
Lembar info
10 ‘
5 ‘
2. Elaborasi
1.3.Guru menjelaskan lembaga internasional yang berwenang
mengesahkan simbol listrik secara internasional
1.4.Menjelaskan simbol listrik untuk : Pengawatan ,
Penghantar dan warna penghantar .
1.5.Mengadakan tanya jawab .
1.6.Menjelaskan simbol listrik untuk : kotak - kontak , saklar ,
kotak sambung .
1.7.Mengadakan tanya jawab .
1.8.Menjelaskan simbol listrik untuk : Mesin - Mesin listrik ,
Perangkat Lampu , Pesawat kontrol dan Pengatur ,
Transformator dan Konventor .
1.9.Mengadakan tanya jawab .
1.10.Menjelaskan simbol listrik untuk : Sumber arus ,
Penggerak awal untuk menghidupkan mesin - mesin ,
Tahanan kumparan dan kapasitor .
1.11.Mengadakan tanya jawab
1.12.Menjelaskan simbol listrik untuk : sekring dan
pengaman rangkaian , Piranti Tanda bahaya dan
sinyal , Simbol tambahan .
1.13.Mengadakan tanya jawab
Cer / Disk
Cer / Disk
Tanya jawab
Cer / Disk
Tanya jawab
Cer / Disk
Tanya jawab
Cer / Disk
Tanya jawab
Cer / Disk
Tanya jawab
Chart , OHP ,
Trans
Chart , OHP ,
Trans
Lembar info
Chart ,OHP
Trans
_
Chart , OHP ,
Trans
Lembar info
Chart , OHP ,
Trans
_
Chart , OHP ,
Trans
_
10 ‘
10 ‘
5 ‘
20 ‘
5 ‘
20’
5 ‘
20 ‘
5 ‘
30 ‘
5 ‘
3. Konsolidasi
1.14.Menanyakan materi pelajaran yang umum ada tapi belum
dipahami oleh siswa .
Ceramah Chart , OHP ,
Trans
10 ‘
4. Evaluasi
1.15.Test lesan ( Menunjukan beberapa macam simbol dan
ditanyakan pada peserta ) .
Pemberian
tugas
Lembar info 20 ‘
Halaman:
0-3

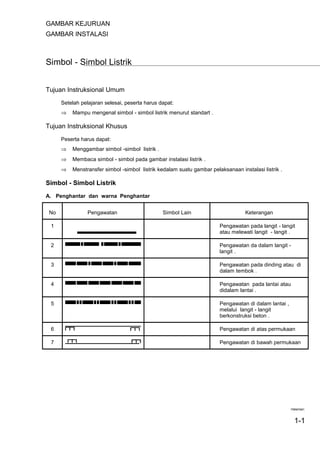

4. GAMBAR KEJURUAN
GAMBAR INSTALASI
Simbol - Simbol Listrik
Tujuan Instruksional Umum
Setelah pelajaran selesai, peserta harus dapat:
⇒ Mampu mengenal simbol - simbol listrik menurut standart .
Tujuan Instruksional Khusus
Peserta harus dapat:
⇒ Menggambar simbol -simbol listrik .
⇒ Membaca simbol - simbol pada gambar instalasi listrik .
⇒ Menstransfer simbol -simbol listrik kedalam suatu gambar pelaksanaan instalasi listrik .
Simbol - Simbol Listrik
A. Penghantar dan warna Penghantar
No Pengawatan Simbol Lain Keterangan
1 Pengawatan pada langit - langit
atau melewati langit - langit .
2 Pengawatan da dalam langit -
langit .
3 Pengawatan pada dinding atau di
dalam tembok .
4 Pengawatan pada lantai atau
didalam lantai .
5 Pengawatan di dalam lantai ,
melalui langit - langit
berkonstruksi beton .
6 Pengawatan di atas permukaan
7 Pengawatan di bawah permukaan
Halaman:
1-1

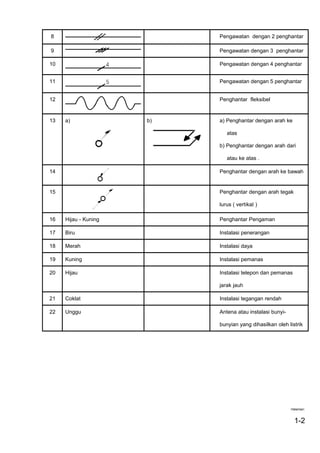

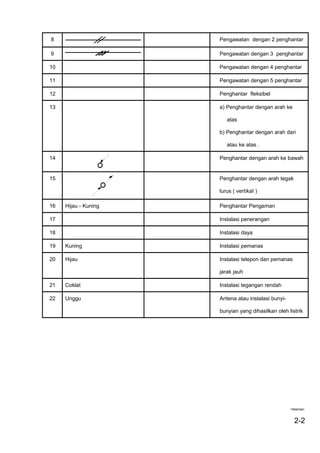

5. 8 Pengawatan dengan 2 penghantar
9 Pengawatan dengan 3 penghantar
10 Pengawatan dengan 4 penghantar
11 Pengawatan dengan 5 penghantar
12 Penghantar fleksibel
13 a) b) a) Penghantar dengan arah ke
atas
b) Penghantar dengan arah dari
atau ke atas .
14 Penghantar dengan arah ke bawah
15 Penghantar dengan arah tegak
lurus ( vertikal )
16 Hijau - Kuning Penghantar Pengaman
17 Biru Instalasi penerangan
18 Merah Instalasi daya
19 Kuning Instalasi pemanas
20 Hijau Instalasi telepon dan pemanas
jarak jauh
21 Coklat Instalasi tegangan rendah
22 Unggu Antena atau instalasi bunyi-
bunyian yang dihasilkan oleh listrik
Halaman:
1-2

6. B. KOTAK KONTAK
23 Kotak - kontak
24 a) Kotak - kontak ganda , misal
untuk 3 tusuk kontak .
b) Seperti a tapi dilengkapi
dengan saklar
25
a b
a) Kotak kontak dengan kontak
pengaman
b) Kotak kontak dengan pengaman
sekring
26 Kotak - kontak dengan saklar kunci
27 Kontak tusuk
28 PE N
Busbar
29 Terminal kabel
30 Pencabangan kabel dengan
sambungan
31
a) b) c)
a) Terminal untuk penghantar
pengaman
b) Hubungan pentanahan secara
umum
c) Isolasi ganda
C. SAKLAR
32
a) b) c)
Schema 0
a. Saklar tunggal , satu kutub
b. Saklar tunggal , dua kutub
c. Saklar tunggal , tiga kutub
Halaman:
1-3

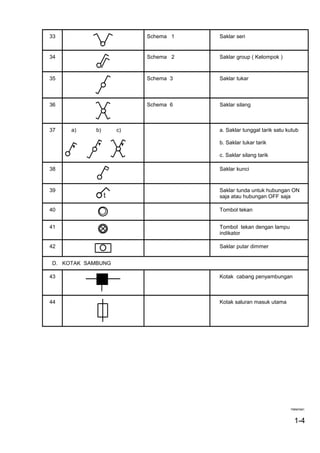

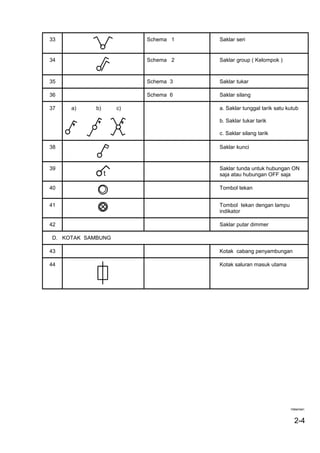

7. 33 Schema 1 Saklar seri
34 Schema 2 Saklar group ( Kelompok )
35 Schema 3 Saklar tukar
36 Schema 6 Saklar silang
37 a) b) c) a. Saklar tunggal tarik satu kutub
b. Saklar tukar tarik
c. Saklar silang tarik
38 Saklar kunci
39 Saklar tunda untuk hubungan ON
saja atau hubungan OFF saja
40 Tombol tekan
41 Tombol tekan dengan lampu
indikator
42 Saklar putar dimmer
D. KOTAK SAMBUNG
43 Kotak cabang penyambungan
44 Kotak saluran masuk utama
Halaman:
1-4

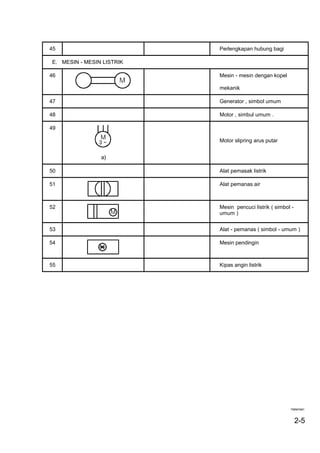

8. 45 Perlengkapan hubung bagi
E. MESIN - MESIN LISTRIK
46 Mesin - mesin dengan kopel
mekanik
47 Generator , simbol umum
48 a. Motor DC
b. Motor , simbol umum
c. Motor AC 1 fase
49
3 ~
M
a) b) c)
a. Motor rotor sangkar
b. Motor slipring arus putar
c. Generator 3 fase / motor
syneron 3 fase
50 Alat pemasak listrik
51 Alat pemanas air
52 Mesin pencuci listrik ( simbol -
umum )
53 Alat - pemanas ( simbol - umum )
54 Mesin pendingin
55 Kipas angin listrik
Halaman:
1-5

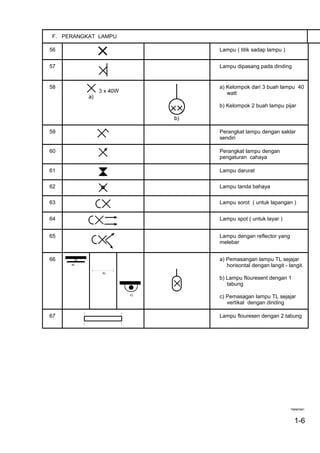

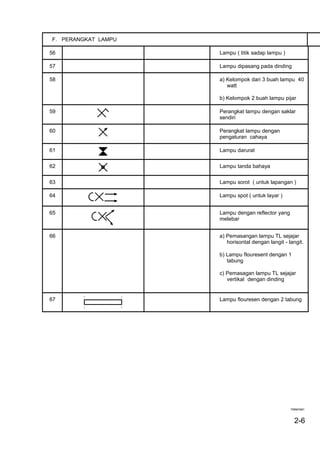

9. F. PERANGKAT LAMPU
56 Lampu ( titik sadap lampu )
57 Lampu dipasang pada dinding
58 a) Kelompok dari 3 buah lampu 40
watt
b) Kelompok 2 buah lampu pijar
59 Perangkat lampu dengan saklar
sendiri
60 Perangkat lampu dengan
pengaturan cahaya
61 Lampu darurat
62 Lampu tanda bahaya
63 Lampu sorot ( untuk lapangan )
64 Lampu spot ( untuk layar )
65 Lampu dengan reflector yang
melebar
66 a) Pemasangan lampu TL sejajar
horisontal dengan langit - langit.
b) Lampu flouresent dengan 1
tabung
c) Pemasagan lampu TL sejajar
vertikal dengan dinding
67 Lampu flouresen dengan 2 tabung
Halaman:
1-6

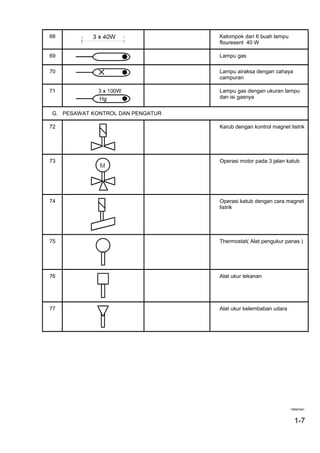

10. 68 Kelompok dari 6 buah lampu
flouresent 40 W
69 Lampu gas
70 Lampu airaksa dengan cahaya
campuran
71 Lampu gas dengan ukuran lampu
dan isi gasnya
G. PESAWAT KONTROL DAN PENGATUR
72 Karub dengan kontrol magnet listrik
73 Operasi motor pada 3 jalan katub
74 Operasi katub dengan cara magnet
listrik
75 Thermostat( Alat pengukur panas )
76 Alat ukur tekanan
77 Alat ukur kelembaban udara
Halaman:
1-7

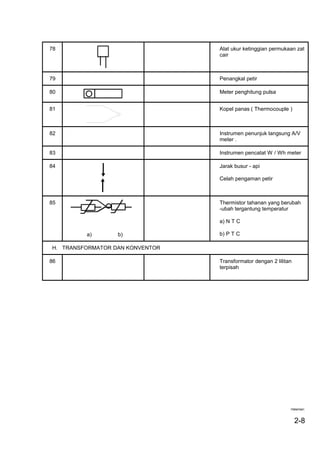

11. 78 Alat ukur ketinggian permukaan zat
cair
79 Penangkal petir
80 Meter penghitung pulsa
81 Kopel panas ( Thermocouple )
82 Instrumen penunjuk langsung A/V
meter .
83 Instrumen pencatat W / Wh meter
84 Jarak busur - api
Celah pengaman petir
85
a) b)
Thermistor tahanan yang berubah
-ubah tergantung temperatur
a) N T C
b) P T C
H. TRANSFORMATOR DAN KONVENTOR
86 Transformator dengan 2 lilitan
terpisah
Halaman:
1-8

12. 87 Transformator dengan pengaturan
tegangan kontinyu
88 Transformator dengan tiga lilitan
terpisah
89 Auto - transformator dengan lilitan
bintang / Delta
90 Transformator dengan satu lilitan
( auto - transformator )
91 Auto - transformator dengan
pengatur tegangan kontinyu
92
Transformator arus
I. SUMBER ARUS
93 Arus searah ( DC )
94 Arus bolak - balik ( AC )
95 Arus searah dan arus bolak - balik
Halaman:
1-9

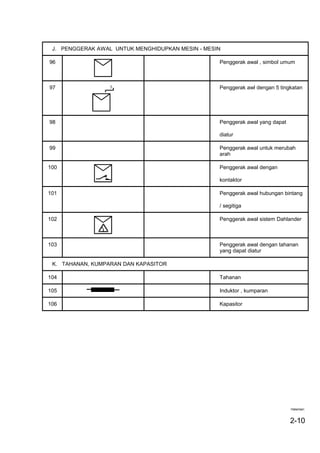

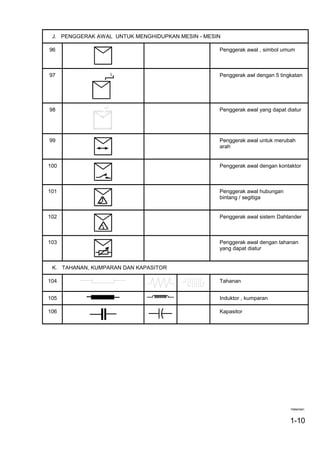

13. J. PENGGERAK AWAL UNTUK MENGHIDUPKAN MESIN - MESIN
96 Penggerak awal , simbol umum
97 Penggerak awl dengan 5 tingkatan
98 Penggerak awal yang dapat diatur
99 Penggerak awal untuk merubah
arah
100 Penggerak awal dengan kontaktor
101 Penggerak awal hubungan
bintang / segitiga
102 Penggerak awal sistem Dahlander
103 Penggerak awal dengan tahanan
yang dapat diatur
K. TAHANAN, KUMPARAN DAN KAPASITOR
104 Tahanan
105 Induktor , kumparan
106 Kapasitor
Halaman:
1-10

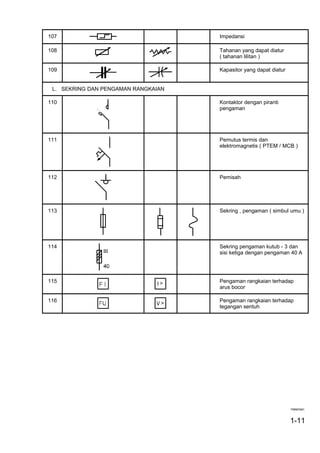

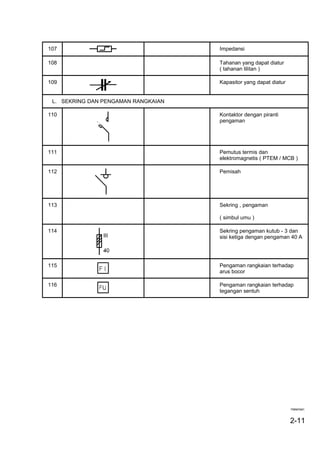

14. 107 Impedansi
108 Tahanan yang dapat diatur
( tahanan lilitan )
109 Kapasitor yang dapat diatur
L. SEKRING DAN PENGAMAN RANGKAIAN
110 Kontaktor dengan piranti
pengaman
111 Pemutus termis dan
elektromagnetis ( PTEM / MCB )
112 Pemisah
113 Sekring , pengaman ( simbul umu )
114 Sekring pengaman kutub - 3 dan
sisi ketiga dengan pengaman 40 A
115 Pengaman rangkaian terhadap
arus bocor
116 Pengaman rangkaian terhadap
tegangan sentuh
Halaman:
1-11

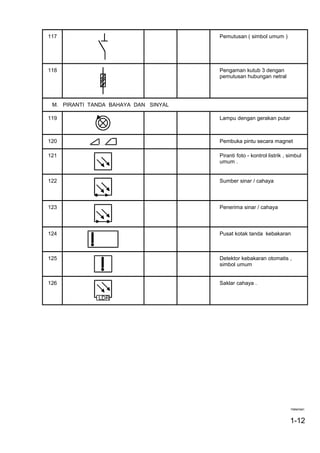

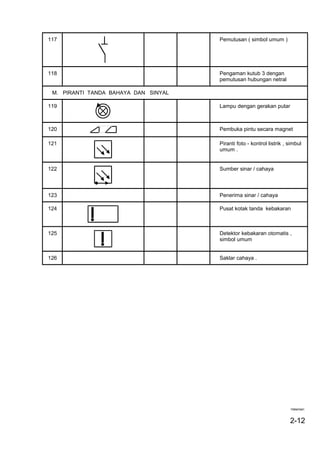

15. 117 Pemutusan ( simbol umum )
118 Pengaman kutub 3 dengan
pemutusan hubungan netral
M. PIRANTI TANDA BAHAYA DAN SINYAL
119 Lampu dengan gerakan putar
120 Pembuka pintu secara magnet
121 Piranti foto - kontrol listrik , simbul
umum .
122 Sumber sinar / cahaya
123 Penerima sinar / cahaya
124 Pusat kotak tanda kebakaran
125 Detektor kebakaran otomatis ,
simbol umum
126 Saklar cahaya .
Halaman:
1-12

16. 127 Detektor kebakran dengan
temperatur tetap .
128 Detektor kebakaran dengan
perubahan suhu .
129 Detektor cahaya dan api
130 Detektor asap
131 Detektor kebakaran akibat gas
132 Tanda bahaya kebakaran bekerja
secara manual
133 Detektor kombinai dengan
ketetapan / perubahan temperatur
N. CATATAN :
134 Penguat magnet
135 Saklar bintang - segitiga
elektromagnetik dengan pengamat
maksimun thermis fase tiga
136 Saklar kutub 3 dengan pelayanan
elektromagnetik dan pengaman
maksimun thermis 3 fase .
Halaman:
1-13

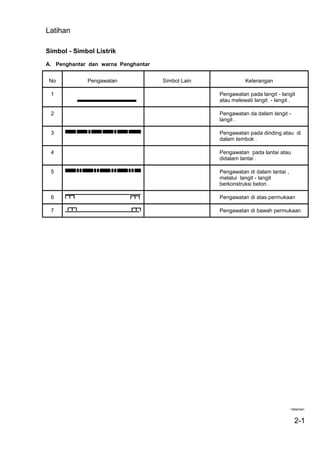

17. Latihan
Simbol - Simbol Listrik
A. Penghantar dan warna Penghantar
No Pengawatan Simbol Lain Keterangan
1 Pengawatan pada langit - langit
atau melewati langit - langit .
2 Pengawatan da dalam langit -
langit .
3 Pengawatan pada dinding atau di
dalam tembok .
4 Pengawatan pada lantai atau
didalam lantai .
5 Pengawatan di dalam lantai ,
melalui langit - langit
berkonstruksi beton .
6 Pengawatan di atas permukaan
7 Pengawatan di bawah permukaan
Halaman:
2-1

18. 8 Pengawatan dengan 2 penghantar
9 Pengawatan dengan 3 penghantar
10 Pengawatan dengan 4 penghantar
11 Pengawatan dengan 5 penghantar
12 Penghantar fleksibel
13 a) Penghantar dengan arah ke
atas
b) Penghantar dengan arah dari
atau ke atas .
14 Penghantar dengan arah ke bawah
15 Penghantar dengan arah tegak
lurus ( vertikal )
16 Hijau - Kuning Penghantar Pengaman
17 Instalasi penerangan
18 Instalasi daya
19 Kuning Instalasi pemanas
20 Hijau Instalasi telepon dan pemanas
jarak jauh
21 Coklat Instalasi tegangan rendah
22 Unggu Antena atau instalasi bunyi-
bunyian yang dihasilkan oleh listrik
Halaman:
2-2

19. B. KOTAK KONTAK
23 Kotak - kontak
24 a) Kotak - kontak ganda , misal
untuk 3 tusuk kontak .
b) Seperti a tapi dilengkapi
dengan saklar
25 a) Kotak kontak dengan kontak
pengaman
b) Kotak kontak dengan pengaman
sekring
26 Kotak - kontak dengan saklar kunci
27 Kontak tusuk
28 PE N
Busbar
29 Terminal kabel
30 Pencabangan kabel dengan
sambungan
31 Hubungan Pentanahan
C. SAKLAR
32
a) b) c)
Schema 0
a. Saklar tunggal , satu kutub
b. Saklar tunggal , dua kutub
c. Saklar tunggal , tiga kutub
Halaman:
2-3

20. 33 Schema 1 Saklar seri
34 Schema 2 Saklar group ( Kelompok )
35 Schema 3 Saklar tukar
36 Schema 6 Saklar silang
37 a) b) c) a. Saklar tunggal tarik satu kutub
b. Saklar tukar tarik
c. Saklar silang tarik
38 Saklar kunci
39 Saklar tunda untuk hubungan ON
saja atau hubungan OFF saja
40 Tombol tekan
41 Tombol tekan dengan lampu
indikator
42 Saklar putar dimmer
D. KOTAK SAMBUNG
43 Kotak cabang penyambungan
44 Kotak saluran masuk utama
Halaman:
2-4

21. 45 Perlengkapan hubung bagi
E. MESIN - MESIN LISTRIK
46 Mesin - mesin dengan kopel
mekanik
47 Generator , simbol umum
48 Motor , simbul umum .
49
Motor slipring arus putar
50 Alat pemasak listrik
51 Alat pemanas air
52 Mesin pencuci listrik ( simbol -
umum )
53 Alat - pemanas ( simbol - umum )
54 Mesin pendingin
55 Kipas angin listrik
Halaman:
2-5

22. F. PERANGKAT LAMPU
56 Lampu ( titik sadap lampu )
57 Lampu dipasang pada dinding
58 a) Kelompok dari 3 buah lampu 40
watt
b) Kelompok 2 buah lampu pijar
59 Perangkat lampu dengan saklar
sendiri
60 Perangkat lampu dengan
pengaturan cahaya
61 Lampu darurat
62 Lampu tanda bahaya
63 Lampu sorot ( untuk lapangan )
64 Lampu spot ( untuk layar )
65 Lampu dengan reflector yang
melebar
66 a) Pemasangan lampu TL sejajar
horisontal dengan langit - langit.
b) Lampu flouresent dengan 1
tabung
c) Pemasagan lampu TL sejajar
vertikal dengan dinding
67 Lampu flouresen dengan 2 tabung
Halaman:
2-6

23. 68 Kelompok dari 6 buah lampu
flouresent 40 W
69 Lampu gas
70 Lampu airaksa dengan cahaya
campuran
71 Lampu gas dengan ukuran lampu
dan isi gasnya
G. PESAWAT KONTROL DAN PENGATUR
72 Karub dengan kontrol magnet listrik
73 Operasi motor pada 3 jalan katub
74 Operasi katub dengan cara magnet
listrik
75 Thermostat( Alat pengukur panas )
76 Alat ukur tekanan
77 Alat ukur kelembaban udara
Halaman:
2-7

24. 78 Alat ukur ketinggian permukaan zat
cair
79 Penangkal petir
80 Meter penghitung pulsa
81 Kopel panas ( Thermocouple )
82 Instrumen penunjuk langsung A/V
meter .
83 Instrumen pencatat W / Wh meter
84 Jarak busur - api
Celah pengaman petir
85
a) b)
Thermistor tahanan yang berubah
-ubah tergantung temperatur
a) N T C
b) P T C
H. TRANSFORMATOR DAN KONVENTOR
86 Transformator dengan 2 lilitan
terpisah
Halaman:
2-8

25. 87 Transformator dengan pengaturan
tegangan kontinyu
88 Transformator dengan tiga lilitan
terpisah
89 Auto - transformator dengan lilitan
bintang / Delta
90 Transformator dengan satu lilitan
( auto - transformator )
91 Auto - transformator dengan
pengatur tegangan kontinyu
92
Transformator arus
I. SUMBER ARUS
93 Arus searah ( DC )
94 Arus bolak - balik ( AC )
95 Arus searah dan arus bolak - balik
Halaman:
2-9

26. J. PENGGERAK AWAL UNTUK MENGHIDUPKAN MESIN - MESIN
96 Penggerak awal , simbol umum
97 Penggerak awl dengan 5 tingkatan
98 Penggerak awal yang dapat
diatur
99 Penggerak awal untuk merubah
arah
100 Penggerak awal dengan
kontaktor
101 Penggerak awal hubungan bintang
/ segitiga
102 Penggerak awal sistem Dahlander
103 Penggerak awal dengan tahanan
yang dapat diatur
K. TAHANAN, KUMPARAN DAN KAPASITOR
104 Tahanan
105 Induktor , kumparan
106 Kapasitor
Halaman:
2-10

27. 107 Impedansi
108 Tahanan yang dapat diatur
( tahanan lilitan )
109 Kapasitor yang dapat diatur
L. SEKRING DAN PENGAMAN RANGKAIAN
110 Kontaktor dengan piranti
pengaman
111 Pemutus termis dan
elektromagnetis ( PTEM / MCB )
112 Pemisah
113 Sekring , pengaman
( simbul umu )
114 Sekring pengaman kutub - 3 dan
sisi ketiga dengan pengaman 40 A
115 Pengaman rangkaian terhadap
arus bocor
116 Pengaman rangkaian terhadap
tegangan sentuh
Halaman:
2-11

28. 117 Pemutusan ( simbol umum )
118 Pengaman kutub 3 dengan
pemutusan hubungan netral
M. PIRANTI TANDA BAHAYA DAN SINYAL
119 Lampu dengan gerakan putar
120 Pembuka pintu secara magnet
121 Piranti foto - kontrol listrik , simbul
umum .
122 Sumber sinar / cahaya
123 Penerima sinar / cahaya
124 Pusat kotak tanda kebakaran
125 Detektor kebakaran otomatis ,
simbol umum
126 Saklar cahaya .
Halaman:
2-12

29. 127 Detektor kebakran dengan
temperatur tetap .
128 Detektor kebakaran dengan
perubahan suhu .
129 Detektor cahaya dan api
130 Detektor asap
131 Detektor kebakaran akibat gas
132 Tanda bahaya kebakaran bekerja
secara manual
133 Detektor kombinai dengan
ketetapan / perubahan temperatur
N. CATATAN :
134 Penguat magnet
135 Saklar bintang - segitiga
elektromagnetik dengan pengamat
maksimun thermis fase tiga
136 Saklar kutub 3 dengan pelayanan
elektromagnetik dan pengaman
maksimun thermis 3 fase .
Halaman:
2-13

30. Jawaban
Halaman:
3-1

31. Transparan
Halaman:
4-1
