Komponen elektromekanik
Dokumen tersebut membahas berbagai komponen elektromekanik dan komponen pasif dan aktif dalam rangkaian elektronika seperti kabel, saklar, relay, motor listrik, fusible, resistor, kapasitor, induktor, transformator, dioda, transistor, IC dan sensor.
Scienceâ—¦
Komponen elektromekanik

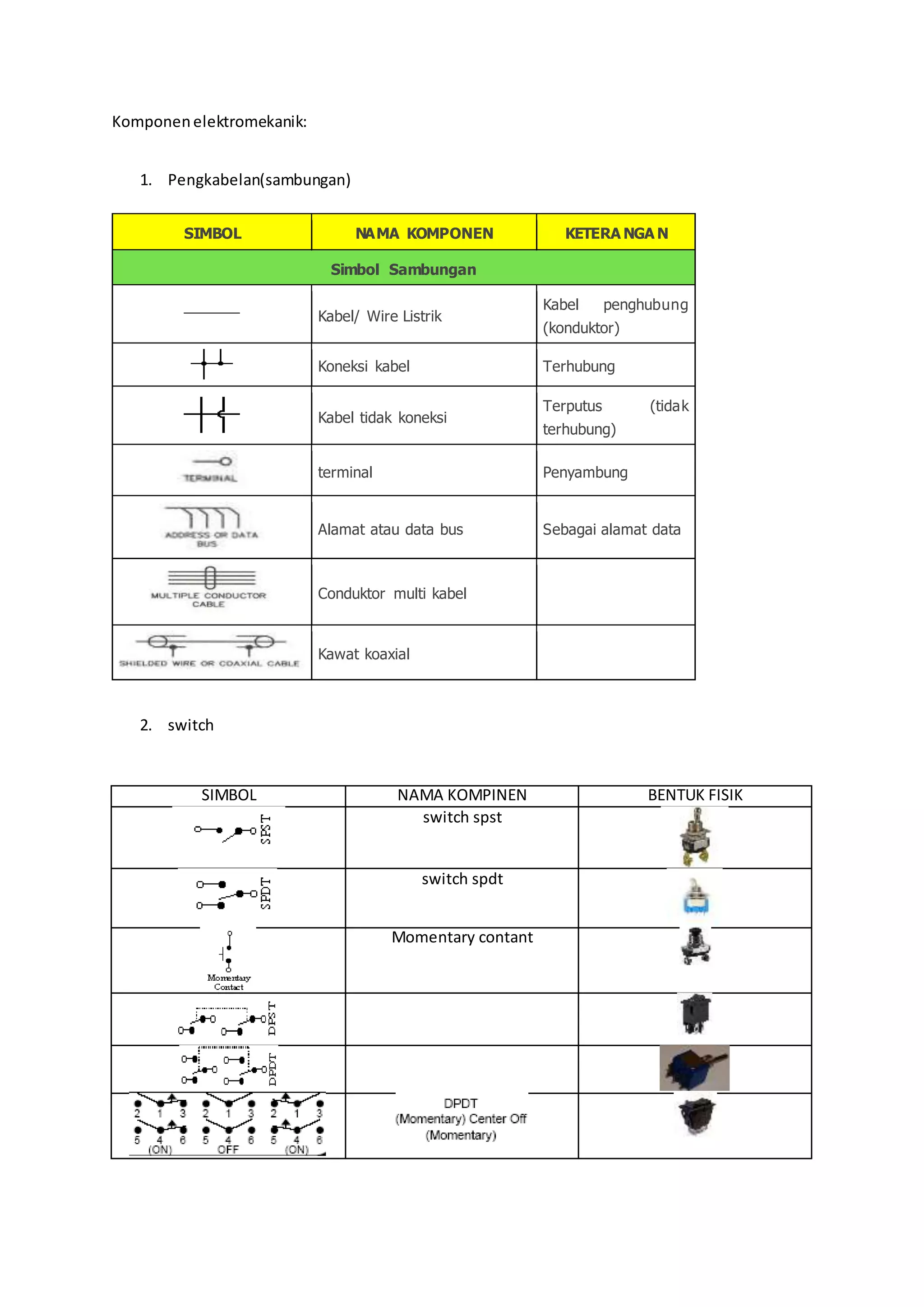

- 1. Komponen elektromekanik: 1.Pengkabelan(sambungan) SIMBOL NAMA KOMPONEN KETERANGAN Simbol Sambungan Kabel/ Wire Listrik Kabel penghubung (konduktor) Koneksi kabel Terhubung Kabel tidak koneksi Terputus (tidak terhubung) terminal Penyambung Alamat atau data bus Sebagai alamat data Conduktor multi kabel Kawat koaxial 2. switch SIMBOL NAMA KOMPINEN BENTUK FISIK switch spst switch spdt Momentary contant
- 2. 3. relay SimbolNama komponen Bentuk fisik Relay coil Relay spst normally open Relay spst normally close Relay dpst Relay spdt 4. motor listrik Simbol Nama komponen Bentuk fisik Motor listrik

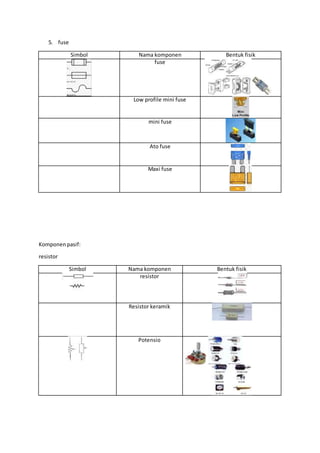

- 3. 5. fuse SimbolNama komponen Bentuk fisik fuse Low profile mini fuse mini fuse Ato fuse Maxi fuse Komponen pasif: resistor Simbol Nama komponen Bentuk fisik resistor Resistor keramik Potensio

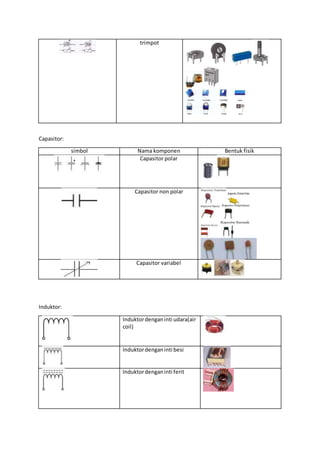

- 4. trimpot Capasitor: simbolNama komponen Bentuk fisik Capasitor polar Capasitor non polar Capasitor variabel Induktor: Induktor dengan inti udara(air coil) Induktor dengan inti besi Induktor dengan inti ferit
- 5. Induktor variabel Transformator Trafo step up Trafo step down Trafo isolasi Komponen aktif: Dioda dioda

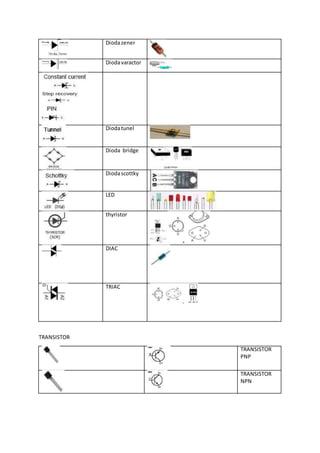

- 6. Dioda zener Diodavaractor Dioda tunel Dioda bridge Dioda scottky LED thyristor DIAC TRIAC TRANSISTOR TRANSISTOR PNP TRANSISTOR NPN

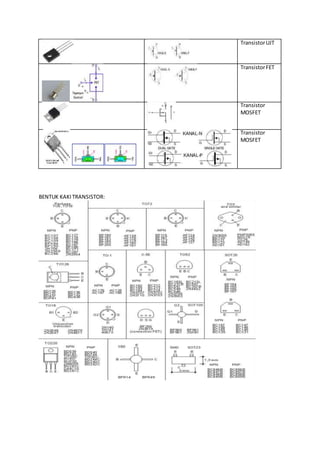

- 7. Transistor UJT TransistorFET Transistor MOSFET Transistor MOSFET BENTUK KAKI TRANSISTOR:

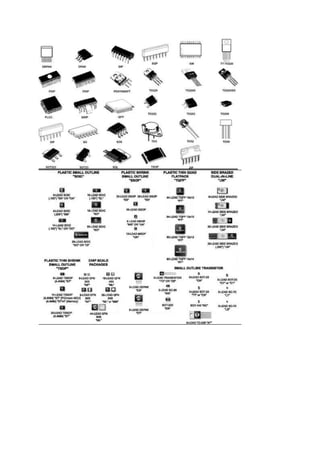

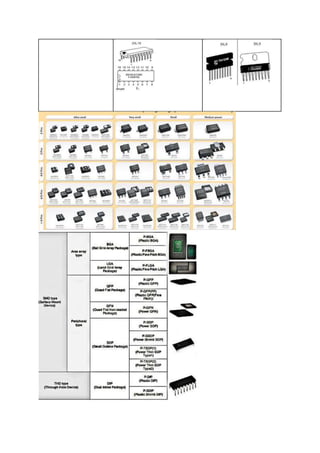

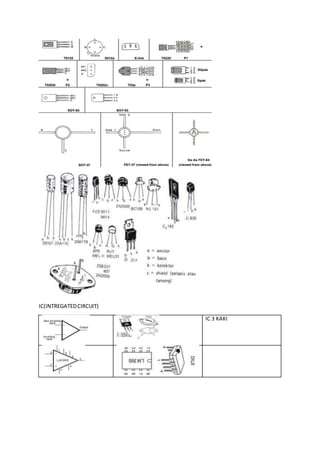

- 8.

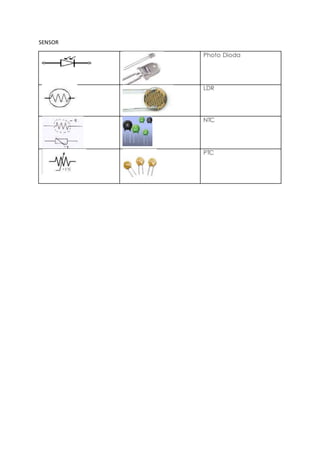

- 12. SENSOR Photo Dioda LDR NTC PTC
