Relatics effectief toepassen door BIM & GIS integratie - Maarten Visser - Witteveen+Bos

1. Maarten Visser
Relaticsdag
30 juni 2016
Relatics effectief toepassen door
BIM en GIS Integratie

2. Even voorstellen
Naam: Maarten Visser
Opleiding : HBO civiele techniek 2006-2009
Betoncontructeur MSEng 2009-2011
Diverse rollen binnen projecten vervuld bij Witteveen+Bos:
Ontwerper
Systems Engineer
Constructeur
Ontwerp- en projectleider
Bouw Informatie Manager
2

3. Witteveen+Bos
3
Internationaal ingenieursbureau
werkzaam in de sectoren:
· Gebouwde omgeving
· Delta’s, kusten en rivieren
· Energie, water en milieu
· Infrastructuur en mobiliteit

4. Relatics bij Witteveen+Bos
˗ Gestart in 2011 voor ondersteuning in SE proces
˗ Vooral gebruik voor opstellen contracten
˗ Nu ca. 50 projecten live
˗ Nu ca. 40 Active gebruikers
˗ Eén template
˗ Project specifieke aanpassingen + nieuwe functies integreren
Maar niet het enige informatie systeem binnen het project..
4

5. Relatics Effectief toepassen door BIM en GIS integratie
Relatics: “The new global standard to manage project information”
GIS: Geografisch Informatie Systeem
BIM: Bouw Informatie Systeem
5

6. Relatics Effectief toepassen door BIM en GIS integratie
Relatics: “The new global standard to manage project information”
GIS: Geografisch Informatie Systeem
BIM: Bouw Informatie Systeem
Kortom: Het draait om informatie
Hoe zorgen we er voor dat we in deze systemen niet allemaal informatie dubbel of juist
niet vast leggen?
 Koppel de informatie systemen en maak afspraken.
6

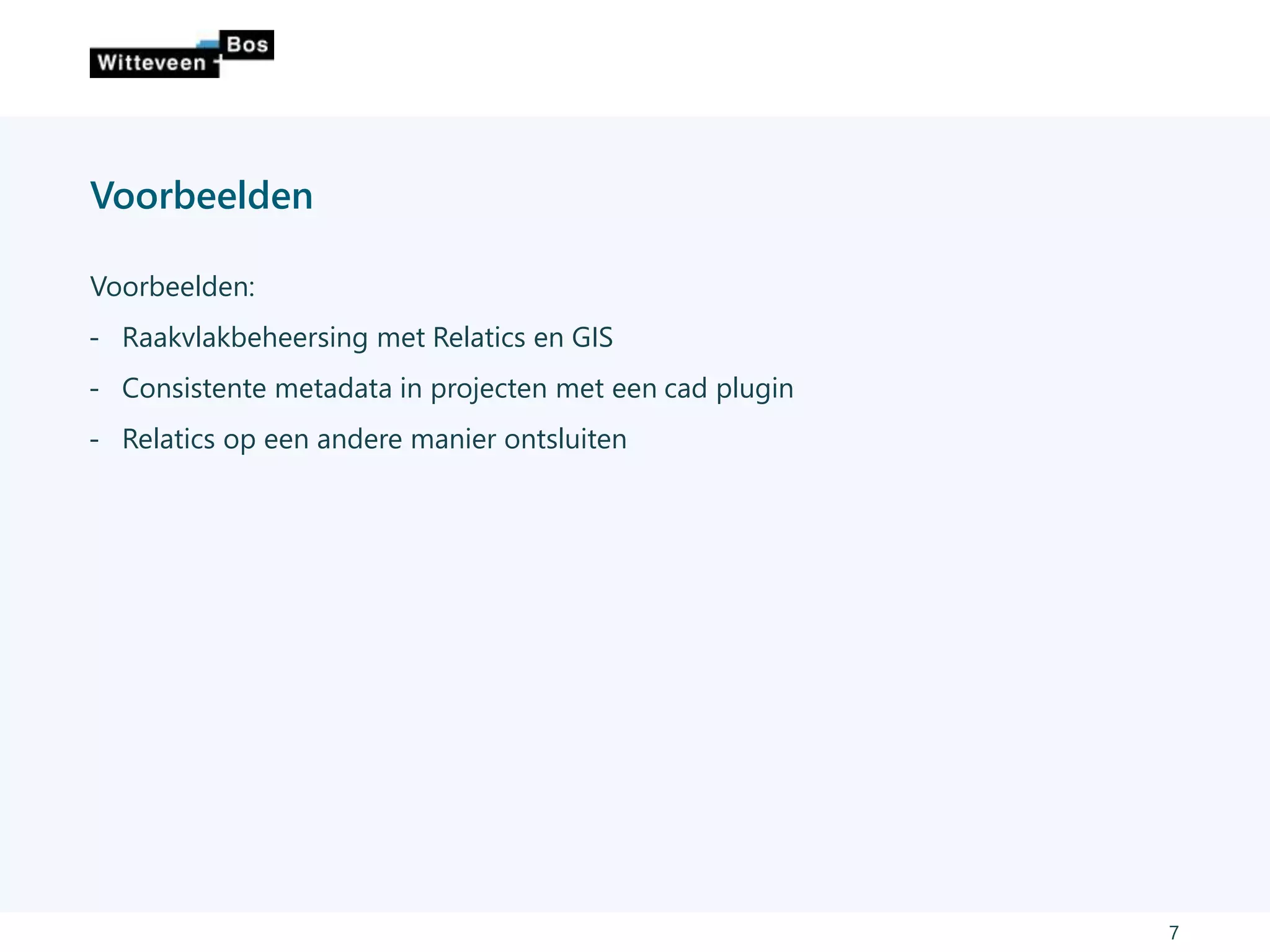

7. Voorbeelden
Voorbeelden:
˗ Raakvlakbeheersing met Relatics en GIS
˗ Consistente metadata in projecten met een cad plugin
˗ Relatics op een andere manier ontsluiten
7

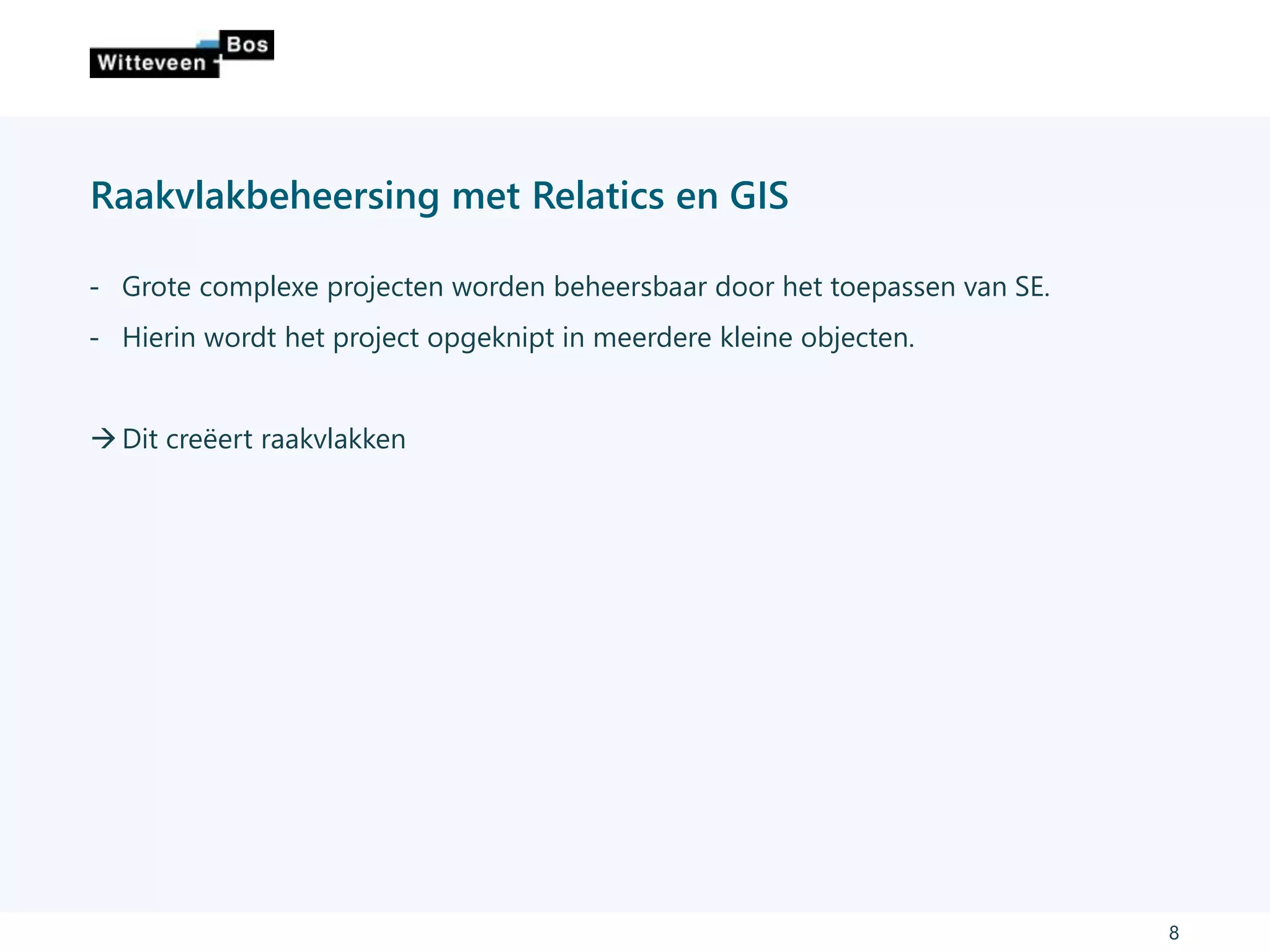

8. Raakvlakbeheersing met Relatics en GIS
8
˗ Grote complexe projecten worden beheersbaar door het toepassen van SE.
˗ Hierin wordt het project opgeknipt in meerdere kleine objecten.
 Dit creëert raakvlakken

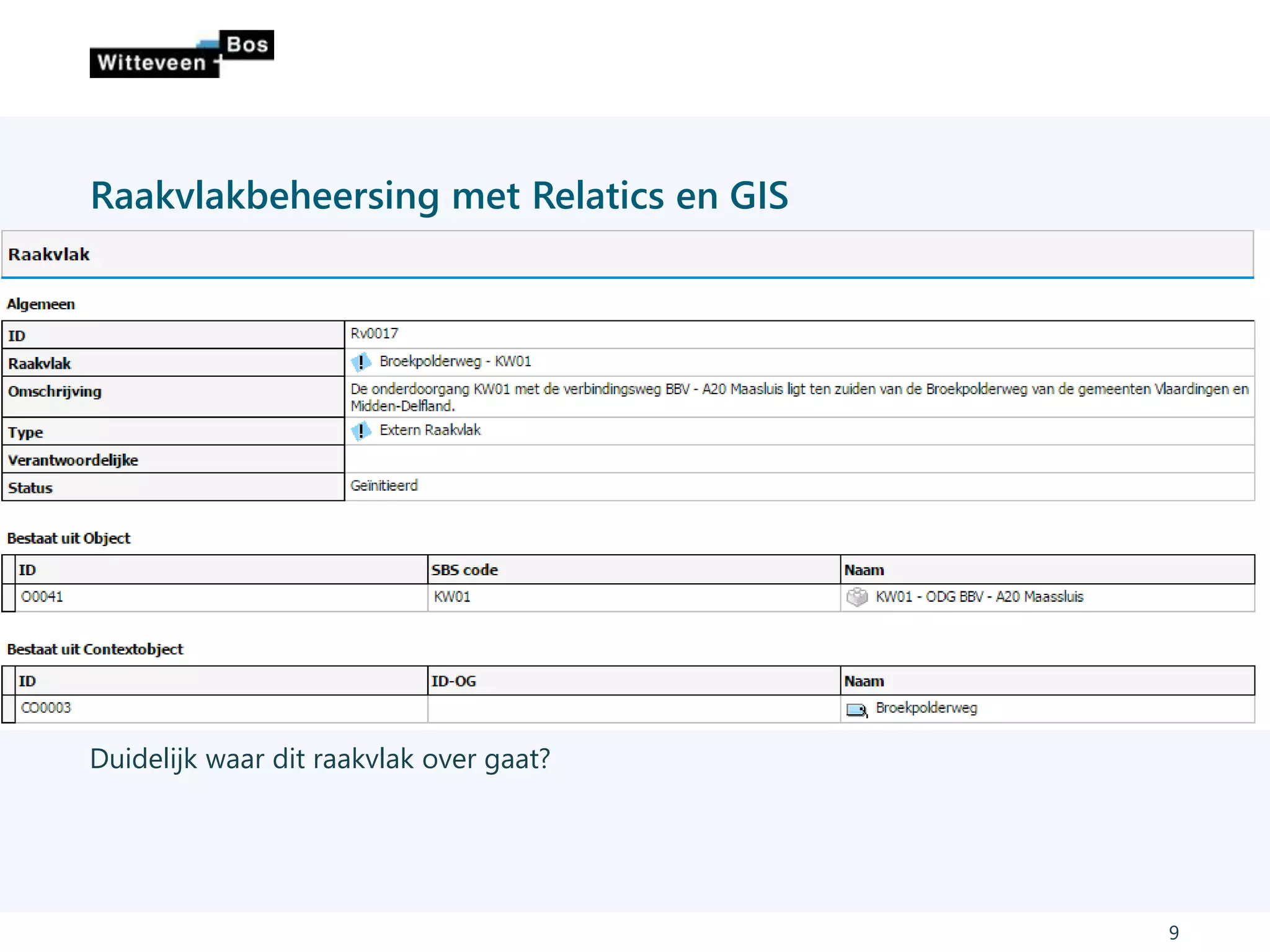

9. Raakvlakbeheersing met Relatics en GIS
9
Duidelijk waar dit raakvlak over gaat?

10. Raakvlakbeheersing met Relatics en GIS
10
Duidelijk waar dit object ligt?

11. Raakvlakbeheersing met Relatics en GIS
11
Oplossing: op kaart aangeven waar objecten liggen, andere data in Relatics bijhouden

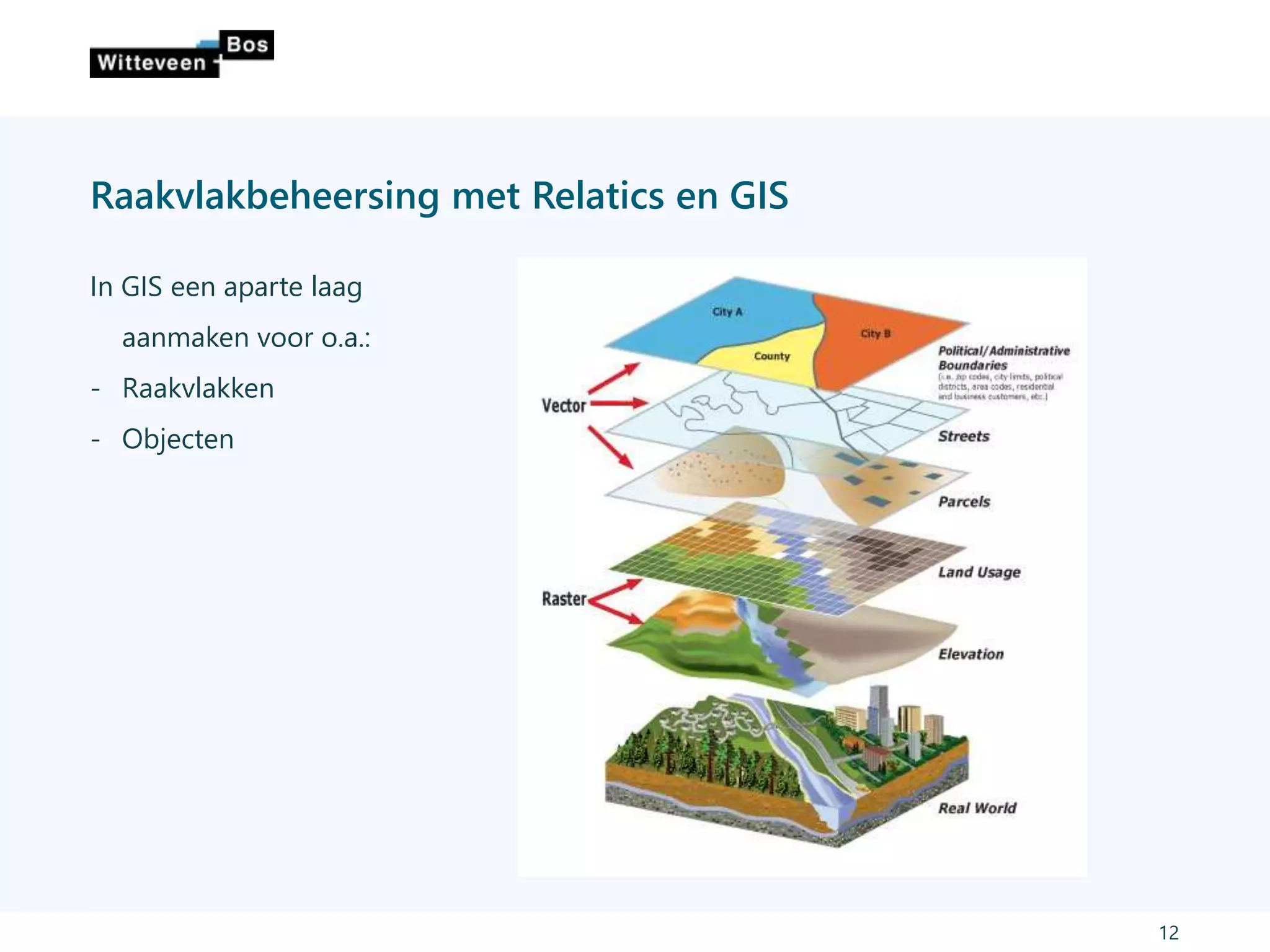

12. Raakvlakbeheersing met Relatics en GIS
12
In GIS een aparte laag
aanmaken voor o.a.:
- Raakvlakken
- Objecten

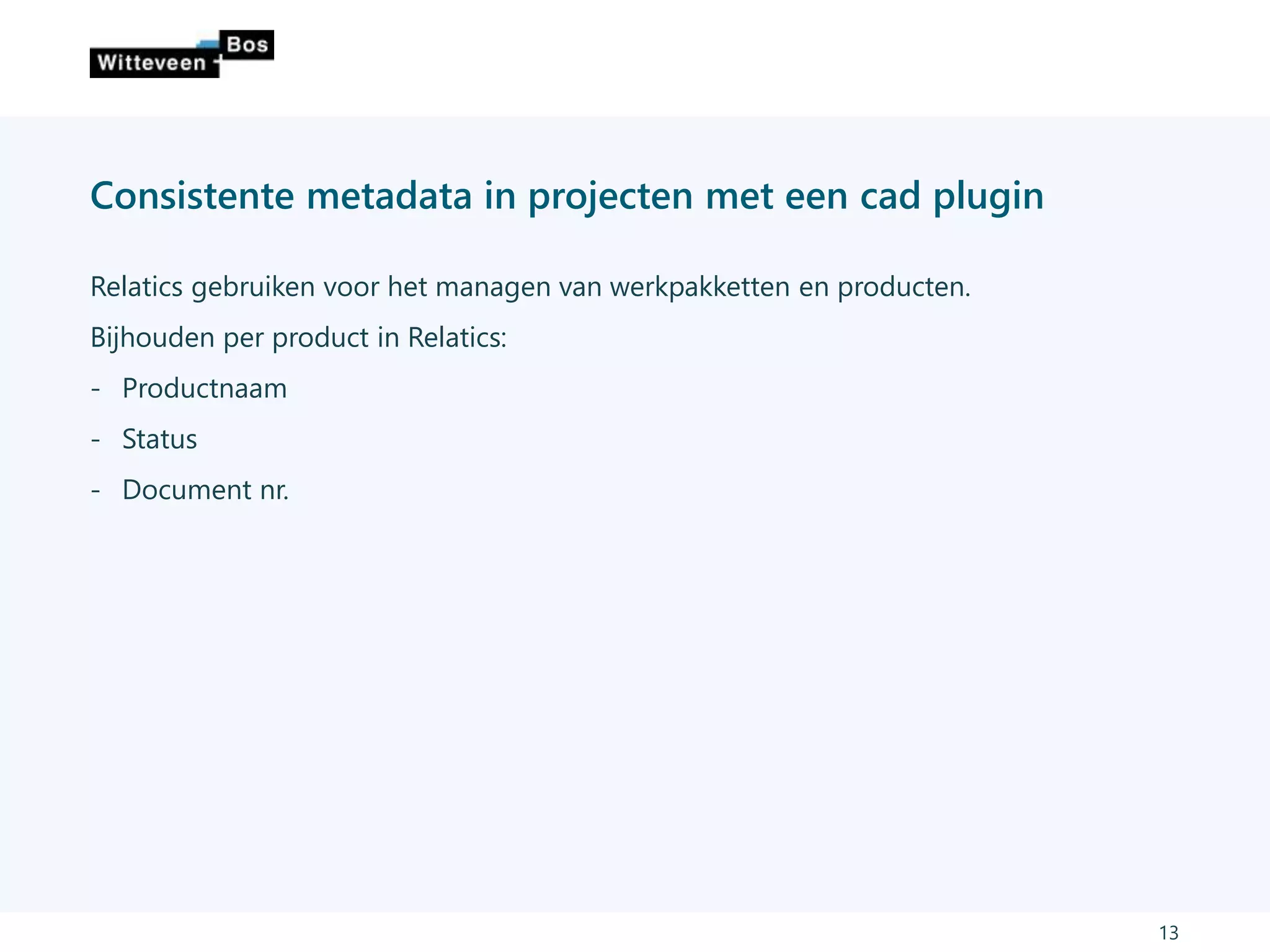

13. Consistente metadata in projecten met een cad plugin
Relatics gebruiken voor het managen van werkpakketten en producten.
Bijhouden per product in Relatics:
- Productnaam
- Status
- Document nr.
13

14. Consistente metadata in projecten met een cad plugin
Relatics gebruiken voor het managen van werkpakketten en producten.
Bijhouden per product in Relatics:
- Productnaam
- Status
- Document nr.
Producten waren in dit geval autocad tekeningen, hierop staat:
- Productnaam
- Status
- Document nr.
14

15. Consistente metadata in projecten met een cad plugin
Relatics gebruiken voor het managen van werkpakketten en producten.
Bijhouden per product in Relatics:
- Productnaam
- Status
- Document nr.
Producten waren in dit geval autocad tekeningen, hierop staat:
- Productnaam
- Status
- Document nr.
15
Kwam meestal niet overeen…

16. Consistente metadata in projecten met een cad plugin
Het bleek handig de metadata te kunnen synchroniseren
16

17. Relatics op een andere manier ontsluiten
Relatics gebruiken voor het genereren van contractdocumenten
Dus
17

18. Relatics op een andere manier ontsluiten
Relatics gebruiken voor het genereren van contractdocumenten
Dus
18

19. Relatics op een andere manier ontsluiten
Relatics gebruiken voor het genereren van contractdocumenten
Dus
19

20. Relatics op een andere manier ontsluiten
Relatics gebruiken voor het genereren van contractdocumenten
Dus
20

21. Relatics op een andere manier ontsluiten
Met als eind resultaat een heel mooi pdf’je:
21

22. Relatics op een andere manier ontsluiten
Snap ik het systeem nog?
Waar is wat van toepassing?
Welke functies heeft welke ruimte en waar liggen deze?
Hoe zien de ruimtes er uit?
22

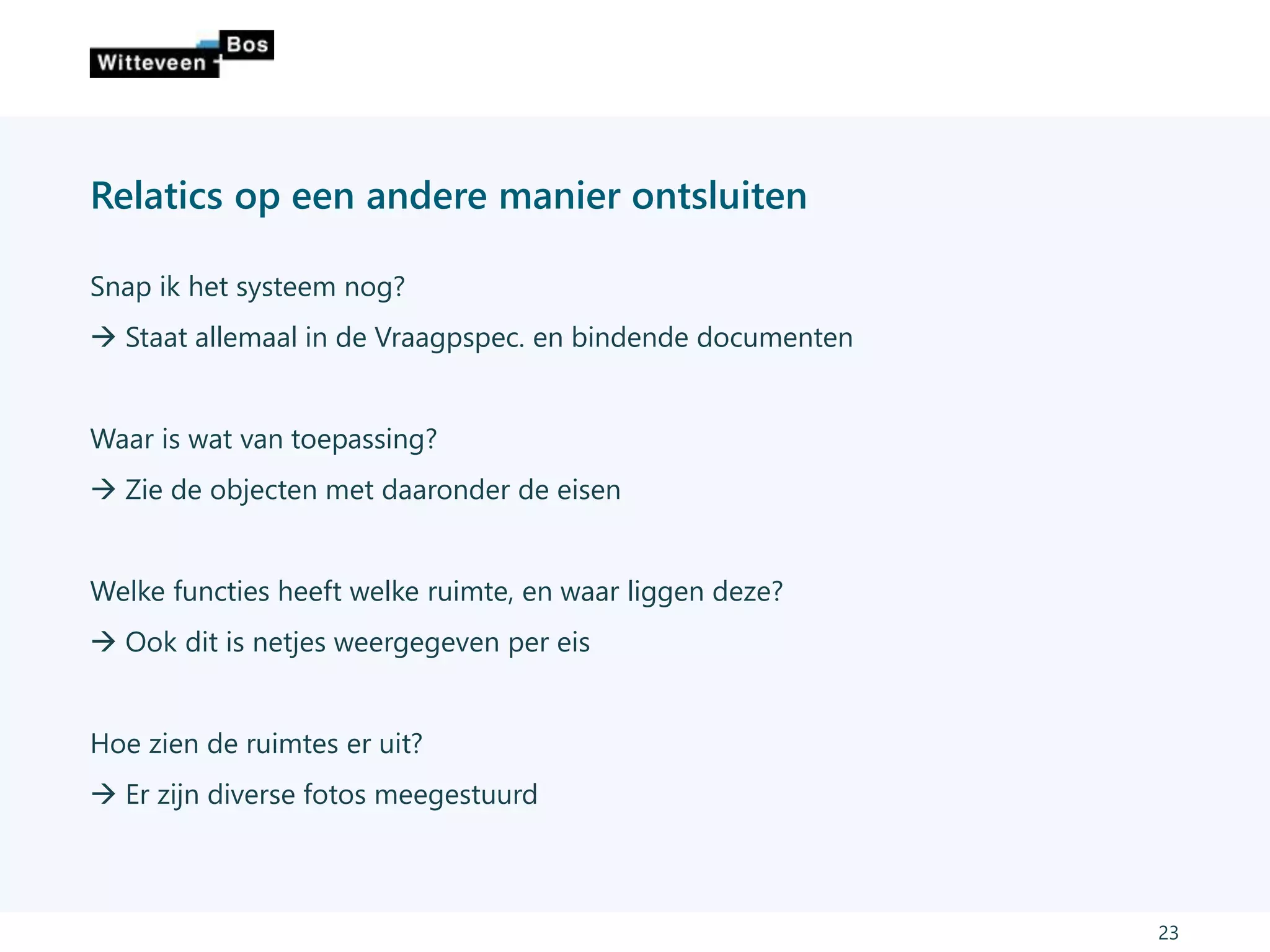

23. Relatics op een andere manier ontsluiten
Snap ik het systeem nog?
 Staat allemaal in de Vraagpspec. en bindende documenten
Waar is wat van toepassing?
 Zie de objecten met daaronder de eisen
Welke functies heeft welke ruimte, en waar liggen deze?
 Ook dit is netjes weergegeven per eis
Hoe zien de ruimtes er uit?
 Er zijn diverse fotos meegestuurd
23

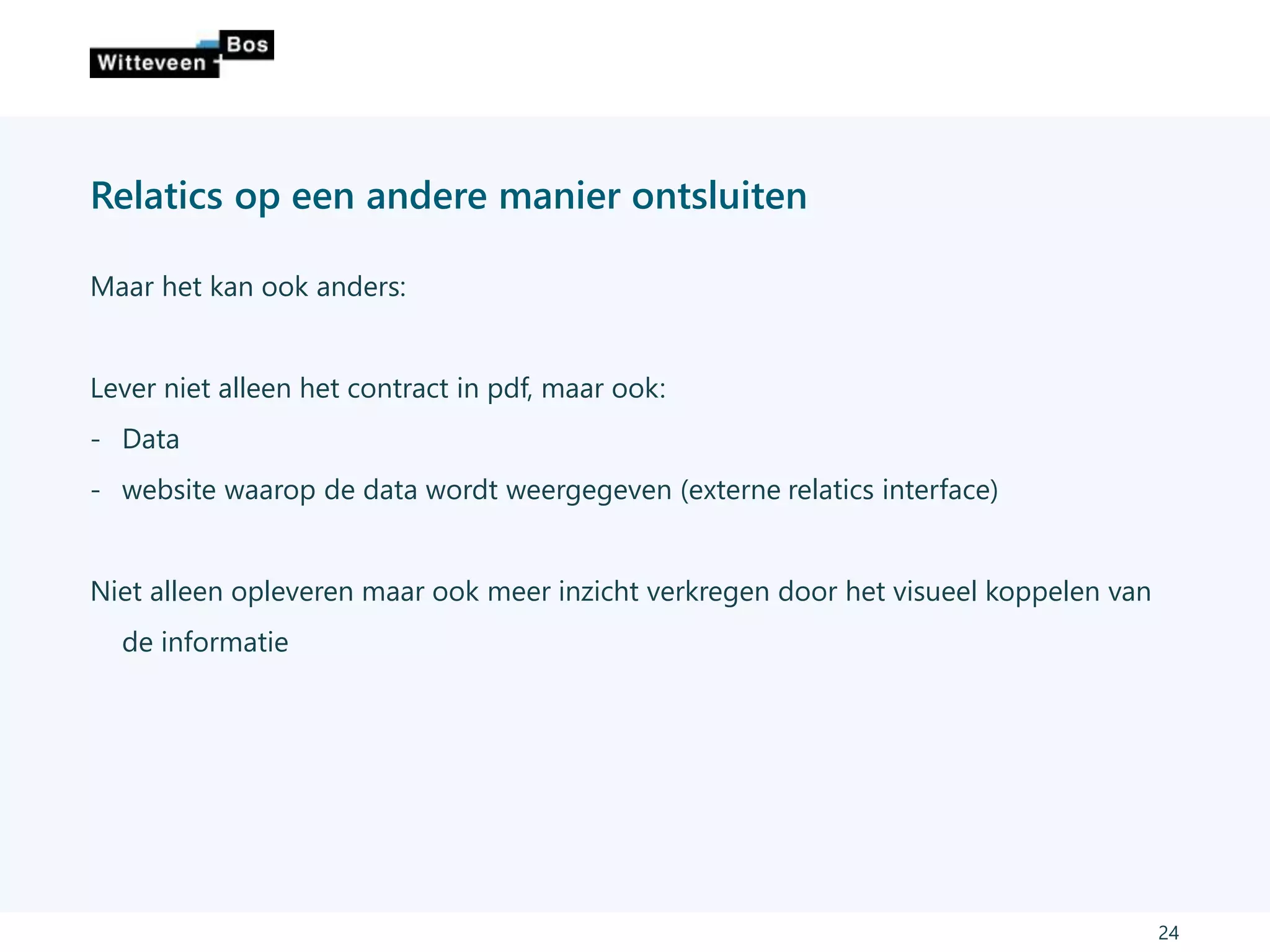

24. Relatics op een andere manier ontsluiten
Maar het kan ook anders:
Lever niet alleen het contract in pdf, maar ook:
- Data
- website waarop de data wordt weergegeven (externe relatics interface)
Niet alleen opleveren maar ook meer inzicht verkregen door het visueel koppelen van
de informatie
24

25. Relatics op een andere manier ontsluiten
25

26. Relatics op een andere manier ontsluiten
26
Online voorbeeld

27. Relatics effectief toepassen door BIM en GIS Integratie
27
Conclusie:
 Kies het juiste informatiesysteem per datatype, er is niet één systeem.
 Koppel deze systemen zodat data maar op één plaatst wordt bijgehouden
 Is dit BIM? of GIS? Het is informatiemanagement!
