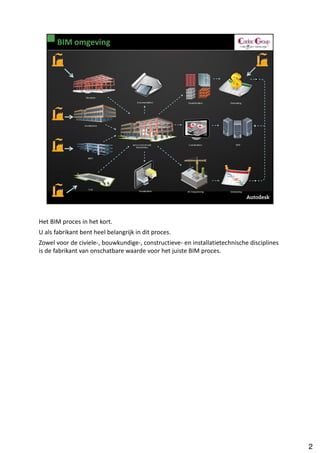

2. Het BIM proces in het kort.
U als fabrikant bent heel belangrijk in dit proces.
Zowel voor de civiele-, bouwkundige-, constructieve- en installatietechnische disciplines
is de fabrikant van onschatbare waarde voor het juiste BIM proces.
2

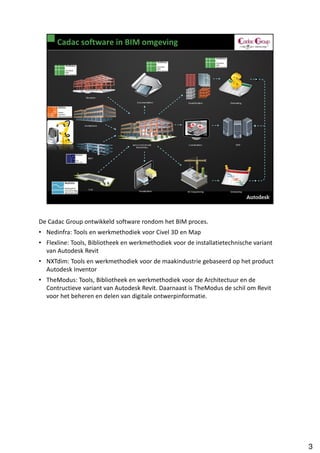

3. De Cadac Group ontwikkeld software rondom het BIM proces.
• Nedinfra: Tools en werkmethodiek voor Civel 3D en Map
• Flexline: Tools, Bibliotheek en werkmethodiek voor de installatietechnische variant
van Autodesk Revit
• NXTdim: Tools en werkmethodiek voor de maakindustrie gebaseerd op het product
Autodesk Inventor
• TheModus: Tools, Bibliotheek en werkmethodiek voor de Architectuur en de
Contructieve variant van Autodesk Revit. Daarnaast is TheModus de schil om Revit
voor het beheren en delen van digitale ontwerpinformatie.
3

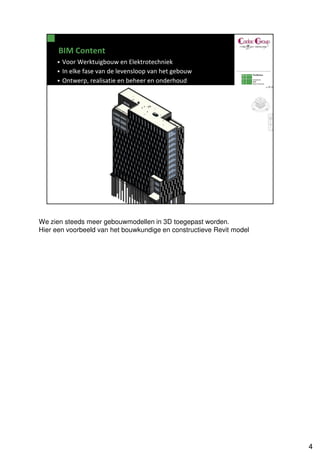

4. We zien steeds meer gebouwmodellen in 3D toegepast worden.
Hier een voorbeeld van het bouwkundige en constructieve Revit model
4
5. Nadat het bouwkunde en constructieve model zijn uitgezet houden we de
installatietechnische objecten in het Revit model over.
5
6. Aan al deze objecten zit informatie.
Dit model is voornamelijk opgezet met generieke objecten.
Dus fabrikant onafhankelijk.
6

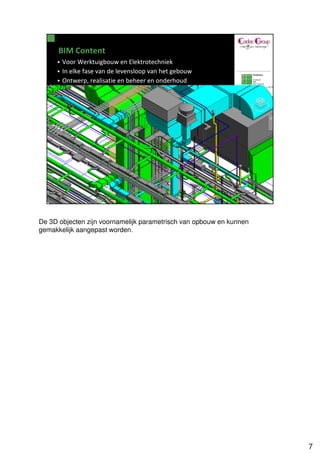

7. De 3D objecten zijn voornamelijk parametrisch van opbouw en kunnen
gemakkelijk aangepast worden.
7
8. Belangrijk is dat de informatie uiteindelijk netjes op tekening komt te staan.
Hier een voorbeeld van een sheet met views van het 3D BIM model.
8
9. Als we inzoomen zien we informatie op tekening staan die in de objecten zit.
Veranderd de informatie in het object, dan veranderd ook de infomatie op de
tekening.
9

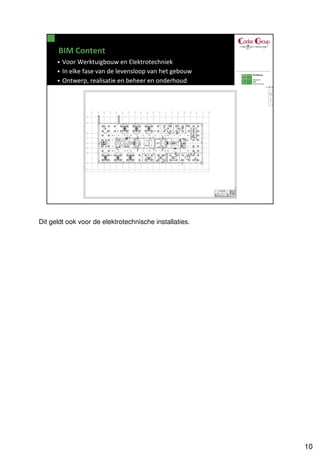

10. Dit geldt ook voor de elektrotechnische installaties.
10

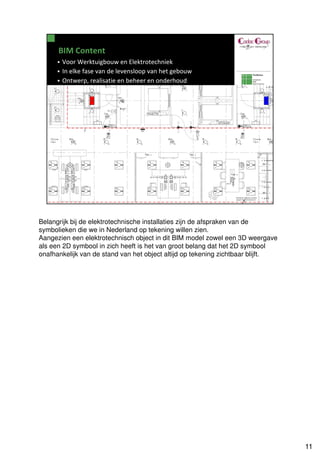

11. Belangrijk bij de elektrotechnische installaties zijn de afspraken van de
symbolieken die we in Nederland op tekening willen zien.
Aangezien een elektrotechnisch object in dit BIM model zowel een 3D weergave
als een 2D symbool in zich heeft is het van groot belang dat het 2D symbool
onafhankelijk van de stand van het object altijd op tekening zichtbaar blijft.
11

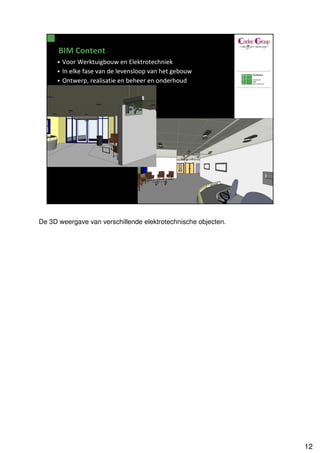

12. De 3D weergave van verschillende elektrotechnische objecten.
12

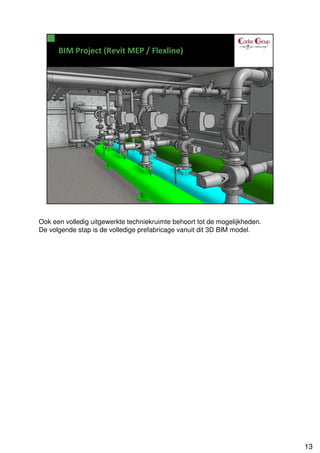

13. Ook een volledig uitgewerkte techniekruimte behoort tot de mogelijkheden.
De volgende stap is de volledige prefabricage vanuit dit 3D BIM model.
13

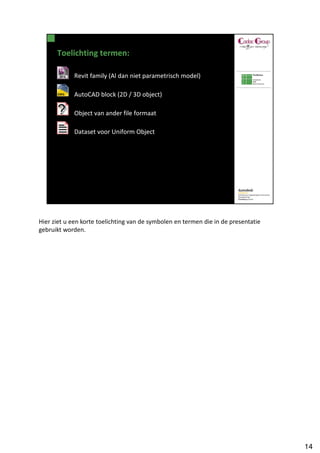

14. Hier ziet u een korte toelichting van de symbolen en termen die in de presentatie
gebruikt worden.
14

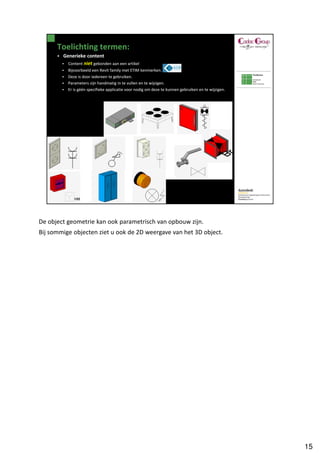

15. De object geometrie kan ook parametrisch van opbouw zijn.
Bij sommige objecten ziet u ook de 2D weergave van het 3D object.
15

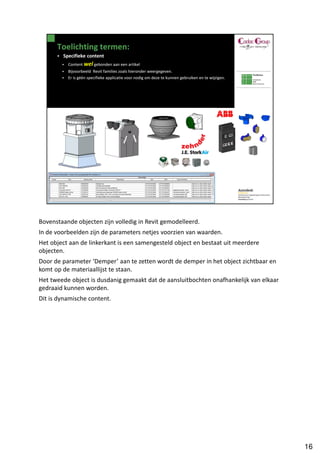

16. Bovenstaande objecten zijn volledig in Revit gemodelleerd.
In de voorbeelden zijn de parameters netjes voorzien van waarden.
Het object aan de linkerkant is een samengesteld object en bestaat uit meerdere
objecten.
Door de parameter ‘Demper’ aan te zetten wordt de demper in het object zichtbaar en
komt op de materiaallijst te staan.
Het tweede object is dusdanig gemaakt dat de aansluitbochten onafhankelijk van elkaar
gedraaid kunnen worden.
Dit is dynamische content.
16

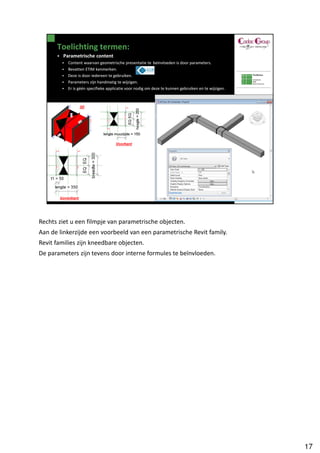

17. Rechts ziet u een filmpje van parametrische objecten.
Aan de linkerzijde een voorbeeld van een parametrische Revit family.
Revit families zijn kneedbare objecten.
De parameters zijn tevens door interne formules te beïnvloeden.
17

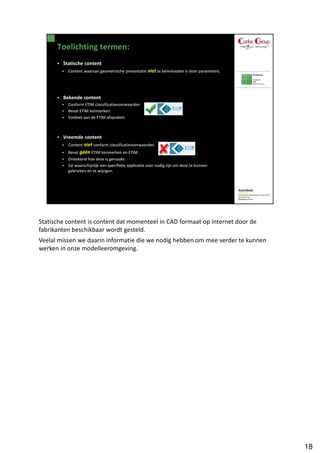

18. Statische content is content dat momenteel in CAD formaat op internet door de
fabrikanten beschikbaar wordt gesteld.
Veelal missen we daarin informatie die we nodig hebben om mee verder te kunnen
werken in onze modelleeromgeving.
18

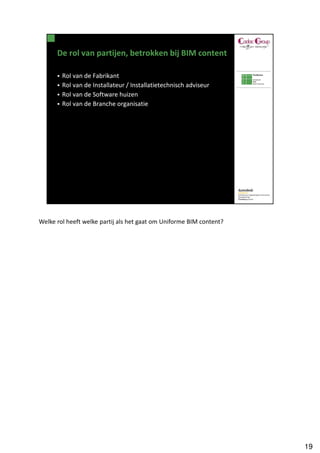

19. Welke rol heeft welke partij als het gaat om Uniforme BIM content?
19

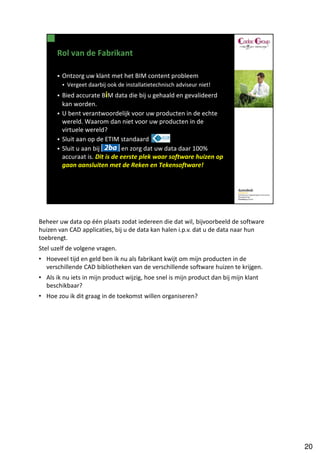

20. Beheer uw data op één plaats zodat iedereen die dat wil, bijvoorbeeld de software
huizen van CAD applicaties, bij u de data kan halen i.p.v. dat u de data naar hun
toebrengt.
Stel uzelf de volgene vragen.
• Hoeveel tijd en geld ben ik nu als fabrikant kwijt om mijn producten in de
verschillende CAD bibliotheken van de verschillende software huizen te krijgen.
• Als ik nu iets in mijn product wijzig, hoe snel is mijn product dan bij mijn klant
beschikbaar?
• Hoe zou ik dit graag in de toekomst willen organiseren?
20
22. Wij als Cadac Group hebben in een Proof of Concept (POC) laten zien dat we in staat zijn
om op basis van ETIM geclassificeerde data vanuit 2ba BIM content te kunnen maken, te
verrijken en uit te wisselen.
22
24. Het ultieme doel is om internationaal, CAD platform onafhankelijk, via een
softwarematige communicatielaag volgens ETIM geclassificeerde data via web services
accurate data op te kunnen halen waarmee CAD applicaties objecten kunnen genereren
met accurate informatie en deze informatie op elk moment kunnen valideren bij de
fabrikant.
24

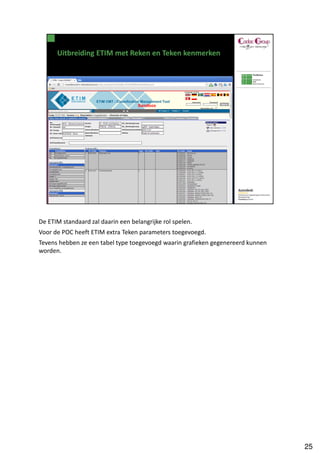

25. De ETIM standaard zal daarin een belangrijke rol spelen.
Voor de POC heeft ETIM extra Teken parameters toegevoegd.
Tevens hebben ze een tabel type toegevoegd waarin grafieken gegenereerd kunnen
worden.
25

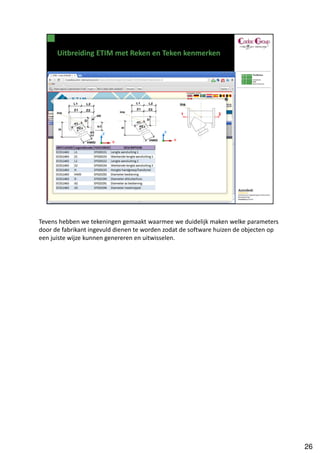

26. Tevens hebben we tekeningen gemaakt waarmee we duidelijk maken welke parameters
door de fabrikant ingevuld dienen te worden zodat de software huizen de objecten op
een juiste wijze kunnen genereren en uitwisselen.
26

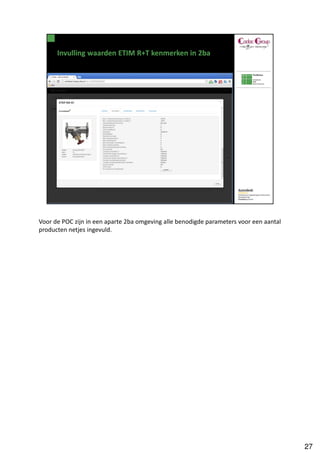

27. Voor de POC zijn in een aparte 2ba omgeving alle benodigde parameters voor een aantal
producten netjes ingevuld.
27

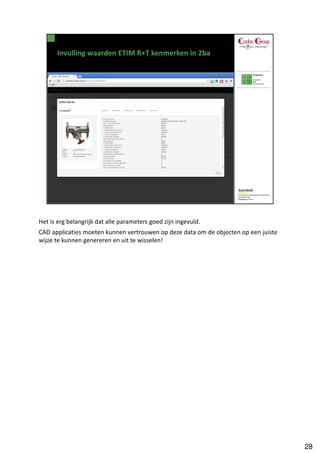

28. Het is erg belangrijk dat alle parameters goed zijn ingevuld.
CAD applicaties moeten kunnen vertrouwen op deze data om de objecten op een juiste
wijze te kunnen genereren en uit te wisselen!
28

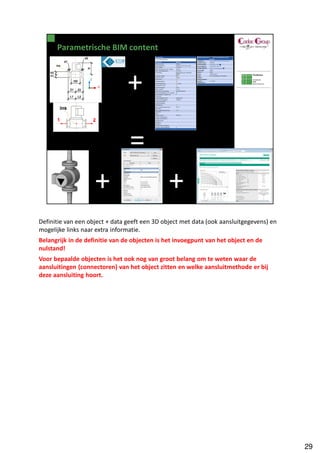

29. Definitie van een object + data geeft een 3D object met data (ook aansluitgegevens) en
mogelijke links naar extra informatie.
Belangrijk in de definitie van de objecten is het invoegpunt van het object en de
nulstand!
Voor bepaalde objecten is het ook nog van groot belang om te weten waar de
aansluitingen (connectoren) van het object zitten en welke aansluitmethode er bij
deze aansluiting hoort.
29

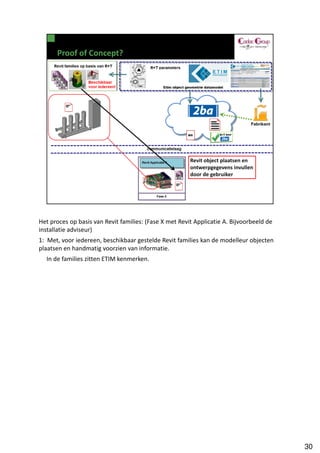

30. Het proces op basis van Revit families: (Fase X met Revit Applicatie A. Bijvoorbeeld de
installatie adviseur)
1: Met, voor iedereen, beschikbaar gestelde Revit families kan de modelleur objecten
plaatsen en handmatig voorzien van informatie.
In de families zitten ETIM kenmerken.
30

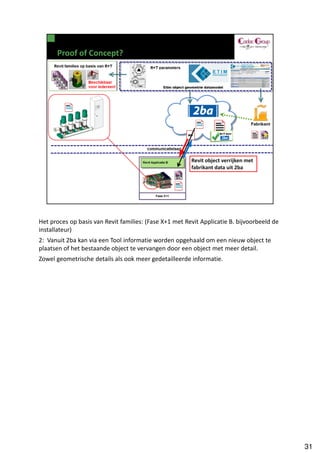

31. Het proces op basis van Revit families: (Fase X+1 met Revit Applicatie B. bijvoorbeeld de
installateur)
2: Vanuit 2ba kan via een Tool informatie worden opgehaald om een nieuw object te
plaatsen of het bestaande object te vervangen door een object met meer detail.
Zowel geometrische details als ook meer gedetailleerde informatie.
31

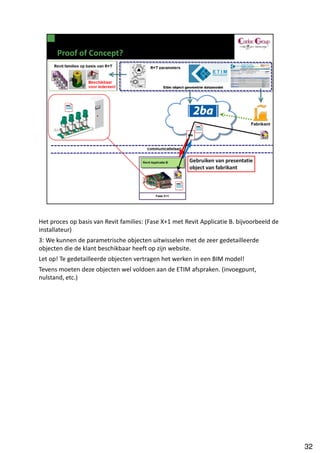

32. Het proces op basis van Revit families: (Fase X+1 met Revit Applicatie B. bijvoorbeeld de
installateur)
3: We kunnen de parametrische objecten uitwisselen met de zeer gedetailleerde
objecten die de klant beschikbaar heeft op zijn website.
Let op! Te gedetailleerde objecten vertragen het werken in een BIM model!
Tevens moeten deze objecten wel voldoen aan de ETIM afspraken. (invoegpunt,
nulstand, etc.)
32
33. Het proces op basis van Revit families: (Fase X+1 met Revit Applicatie B. bijvoorbeeld de
installateur)
4: op basis van de voorgaande slide willen we graag terug naar een lager geometrie
detail niveau.
33

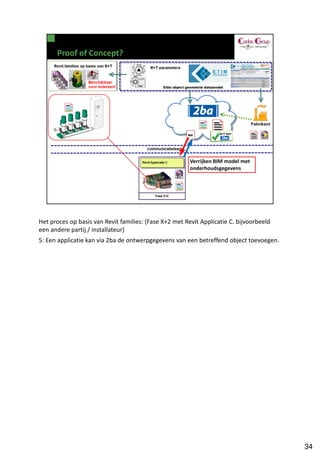

34. Het proces op basis van Revit families: (Fase X+2 met Revit Applicatie C. bijvoorbeeld
een andere partij / installateur)
5: Een applicatie kan via 2ba de ontwerpgegevens van een betreffend object toevoegen.
34

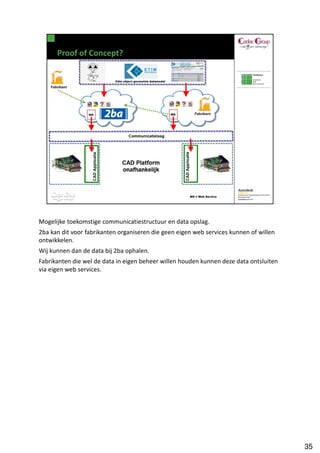

35. Mogelijke toekomstige communicatiestructuur en data opslag.
2ba kan dit voor fabrikanten organiseren die geen eigen web services kunnen of willen
ontwikkelen.
Wij kunnen dan de data bij 2ba ophalen.
Fabrikanten die wel de data in eigen beheer willen houden kunnen deze data ontsluiten
via eigen web services.
35

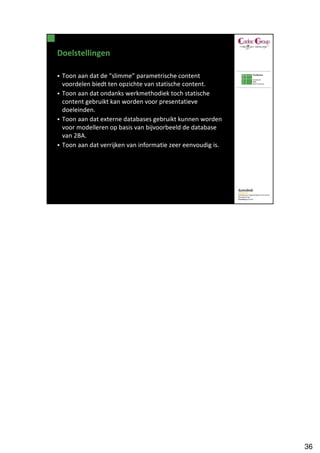

37. We laten zien dat we in staat zijn objecten te plaatsen en te verrijken in elke fase van het
bouwproces.
37

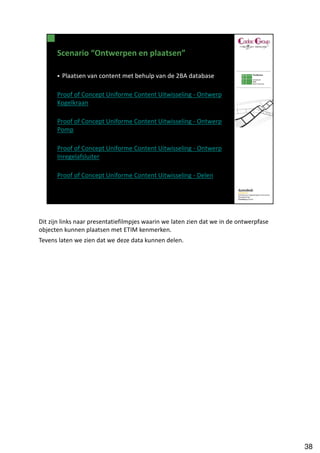

38. Dit zijn links naar presentatiefilmpjes waarin we laten zien dat we in de ontwerpfase
objecten kunnen plaatsen met ETIM kenmerken.
Tevens laten we zien dat we deze data kunnen delen.
38

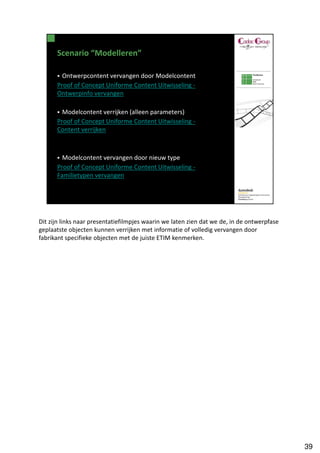

39. Dit zijn links naar presentatiefilmpjes waarin we laten zien dat we de, in de ontwerpfase
geplaatste objecten kunnen verrijken met informatie of volledig vervangen door
fabrikant specifieke objecten met de juiste ETIM kenmerken.
39
40. Dit zijn links naar presentatiefilmpjes waarin we laten zien dat we ook de presentatieve
objecten (veel detail) kunnen gebruiken en terugzetten naar objecten met een lager
detail.
40
41. Het R+T keur is er niet echt maar we willen daarmee aangeven dat het voor ons als
software huis erg belangrijk is om dat de informatie 100% goed is.
Hoe beter de data in 2ba hoe eenvoudiger het voor de modelleur is om de juiste
objecten te kunnen selecteren.
• Juiste data
• Juiste foto van het product bij de juiste data
• Etc.
Wij juichen een keurmerk dus alleen maar toe.
41
