1. パターン認識と機械学習
8.3.4 有向グラフとの関係
PRML復々習レーン #12
2013/7/21(日)
ぷるうぬす@Prunus1350

2. 2種類のグラフィカルモデル
• 有向グラフ
• 無向グラフ
有向グラフで記述されるモデルを
無向グラフに変換する問題を考える

3. 無向グラフへの変換（簡単な例）
(a)有向グラフ

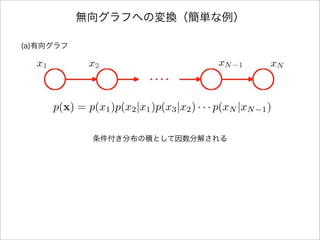

4. 無向グラフへの変換（簡単な例）
(a)有向グラフ
p(x) = p(x1)p(x2|x1)p(x3|x2) · · · p(xN |xN 1)
条件付き分布の積として因数分解される

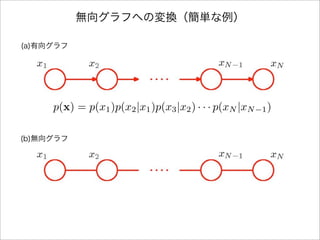

5. 無向グラフへの変換（簡単な例）
(a)有向グラフ
(b)無向グラフ
p(x) = p(x1)p(x2|x1)p(x3|x2) · · · p(xN |xN 1)

6. 無向グラフへの変換（簡単な例）
(a)有向グラフ
(b)無向グラフ
p(x) = p(x1)p(x2|x1)p(x3|x2) · · · p(xN |xN 1)
この無向グラフにおける極大クリークは隣接ノード対

7. 無向グラフへの変換（簡単な例）
(a)有向グラフ
(b)無向グラフ
p(x) = p(x1)p(x2|x1)p(x3|x2) · · · p(xN |xN 1)
p(x) =
1
Z
1,2(x1, x2) 2,3(x2, x3) · · · N 1,N (xN 1, xN )

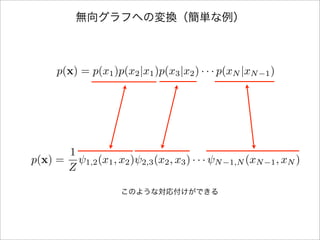

8. 無向グラフへの変換（簡単な例）
p(x) = p(x1)p(x2|x1)p(x3|x2) · · · p(xN |xN 1)
p(x) =
1
Z
1,2(x1, x2) 2,3(x2, x3) · · · N 1,N (xN 1, xN )
このような対応付けができる

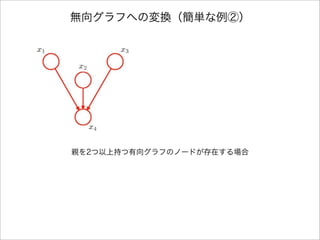

9. 無向グラフへの変換（簡単な例②）
親を2つ以上持つ有向グラフのノードが存在する場合

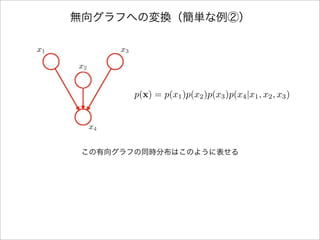

10. 無向グラフへの変換（簡単な例②）
この有向グラフの同時分布はこのように表せる
p(x) = p(x1)p(x2)p(x3)p(x4|x1, x2, x3)

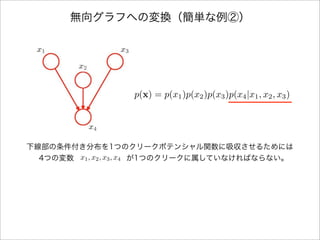

11. 無向グラフへの変換（簡単な例②）
下線部の条件付き分布を1つのクリークポテンシャル関数に吸収させるためには
4つの変数 が1つのクリークに属していなければならない。
p(x) = p(x1)p(x2)p(x3)p(x4|x1, x2, x3)
x1, x2, x3, x4

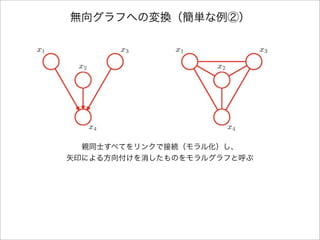

12. 無向グラフへの変換（簡単な例②）
親同士すべてをリンクで接続（モラル化）し、
矢印による方向付けを消したものをモラルグラフと呼ぶ

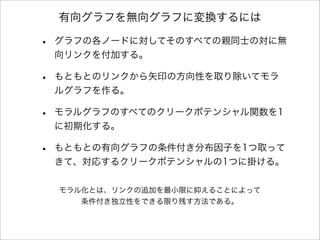

13. 有向グラフを無向グラフに変換するには
• グラフの各ノードに対してそのすべての親同士の対に無
向リンクを付加する。
• もともとのリンクから矢印の方向性を取り除いてモラ
ルグラフを作る。
• モラルグラフのすべてのクリークポテンシャル関数を1
に初期化する。
• もともとの有向グラフの条件付き分布因子を1つ取って
きて、対応するクリークポテンシャルの1つに掛ける。
モラル化とは、リンクの追加を最小限に抑えることによって
条件付き独立性をできる限り残す方法である。

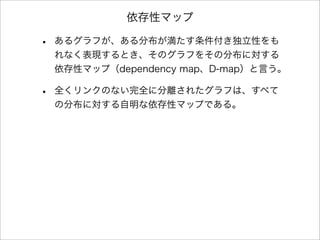

14. 依存性マップ
• あるグラフが、ある分布が満たす条件付き独立性をも
れなく表現するとき、そのグラフをその分布に対する
依存性マップ（dependency map、D-map）と言う。
• 全くリンクのない完全に分離されたグラフは、すべて
の分布に対する自明な依存性マップである。

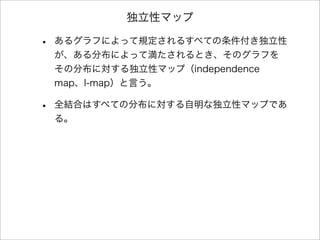

15. 独立性マップ
• あるグラフによって規定されるすべての条件付き独立性
が、ある分布によって満たされるとき、そのグラフを
その分布に対する独立性マップ（independence
map、I-map）と言う。
• 全結合はすべての分布に対する自明な独立性マップであ
る。

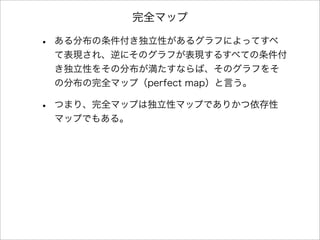

16. 完全マップ
• ある分布の条件付き独立性があるグラフによってすべ
て表現され、逆にそのグラフが表現するすべての条件付
き独立性をその分布が満たすならば、そのグラフをそ
の分布の完全マップ（perfect map）と言う。
• つまり、完全マップは独立性マップでありかつ依存性
マップでもある。

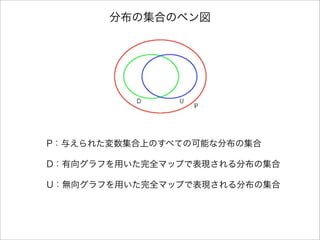

17. 分布の集合のベン図
P：与えられた変数集合上のすべての可能な分布の集合
D：有向グラフを用いた完全マップで表現される分布の集合
U：無向グラフを用いた完全マップで表現される分布の集合

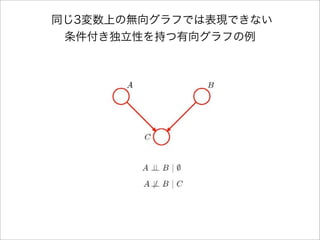

18. 同じ3変数上の無向グラフでは表現できない
条件付き独立性を持つ有向グラフの例

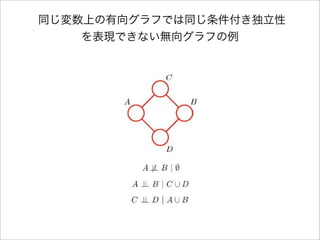

19. 同じ変数上の有向グラフでは同じ条件付き独立性
を表現できない無向グラフの例

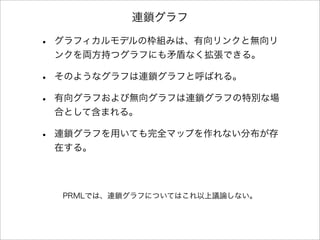

20. 連鎖グラフ
• グラフィカルモデルの枠組みは、有向リンクと無向リ
ンクを両方持つグラフにも矛盾なく拡張できる。
• そのようなグラフは連鎖グラフと呼ばれる。
• 有向グラフおよび無向グラフは連鎖グラフの特別な場
合として含まれる。
• 連鎖グラフを用いても完全マップを作れない分布が存
在する。
PRMLでは、連鎖グラフについてはこれ以上議論しない。
