Prinsip pengaturan & pengendalian motor listrik
Dokumen tersebut membahas tentang praktek rancangan instalasi kendali motor listrik, yang mencakup tiga jenis pengendalian motor yaitu manual, semi otomatis, dan otomatis. Komponen-komponen pengendalian motor listrik yang dijelaskan meliputi saklar, kontaktor, timer, sensor, indikator lampu, dan PLC. Dokumen tersebut juga memberikan penjelasan singkat tentang prinsip kerja beberapa komponen kunci seperti tombol tekan, kontak
More Related Content
Similar to Prinsip pengaturan & pengendalian motor listrik
Prinsip pengaturan & pengendalian motor listrik
- 1. Praktek Rancangan Instalasi Kendali AntonFirmansyah Program Studi Teknik Listrik Politeknik Negeri Sriwijaya
- 2.

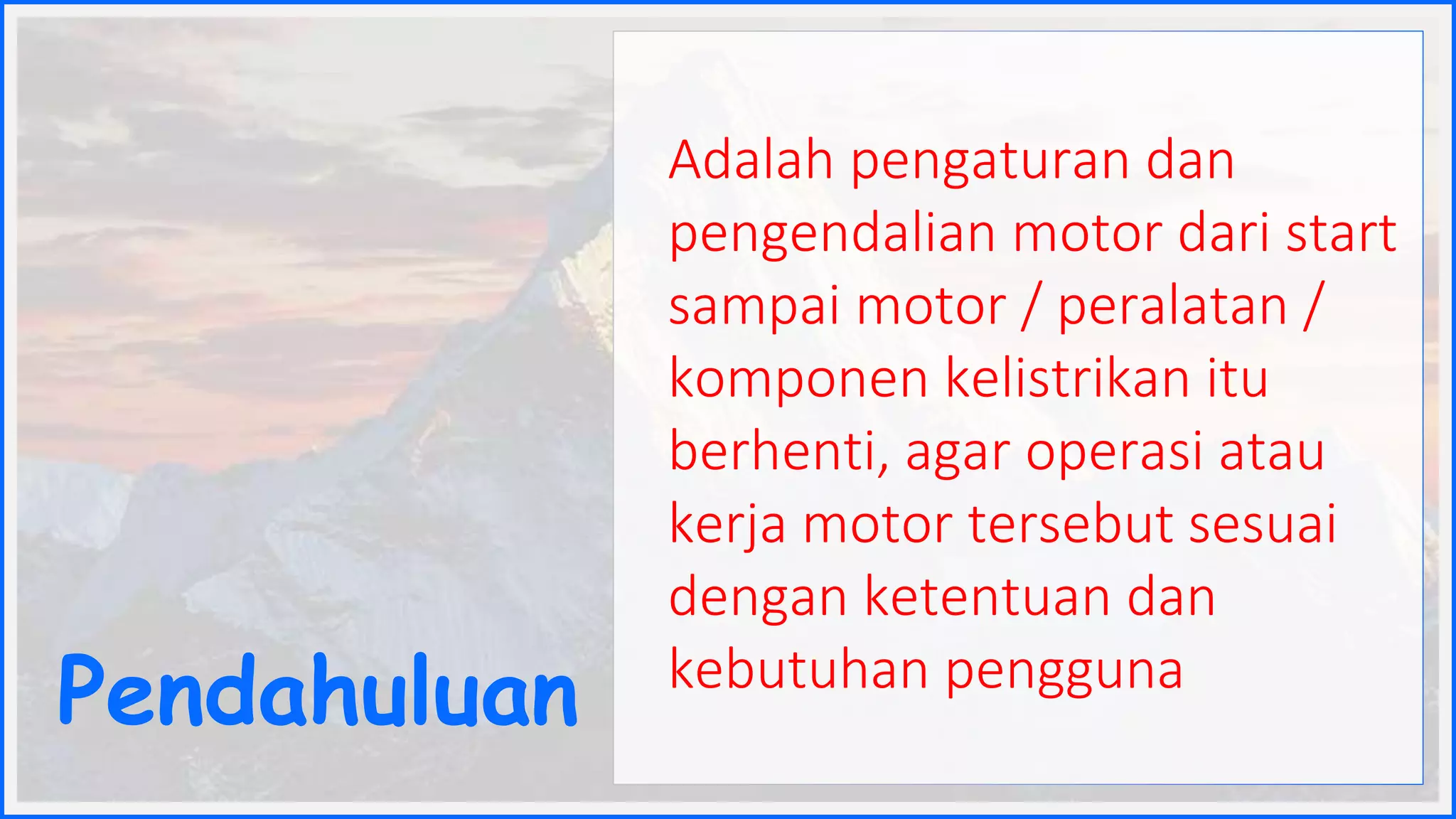

- 3. Adalah pengaturan dan pengendalianmotor dari start sampai motor / peralatan / komponen kelistrikan itu berhenti, agar operasi atau kerja motor tersebut sesuai dengan ketentuan dan kebutuhan pengguna Pendahuluan
- 4.

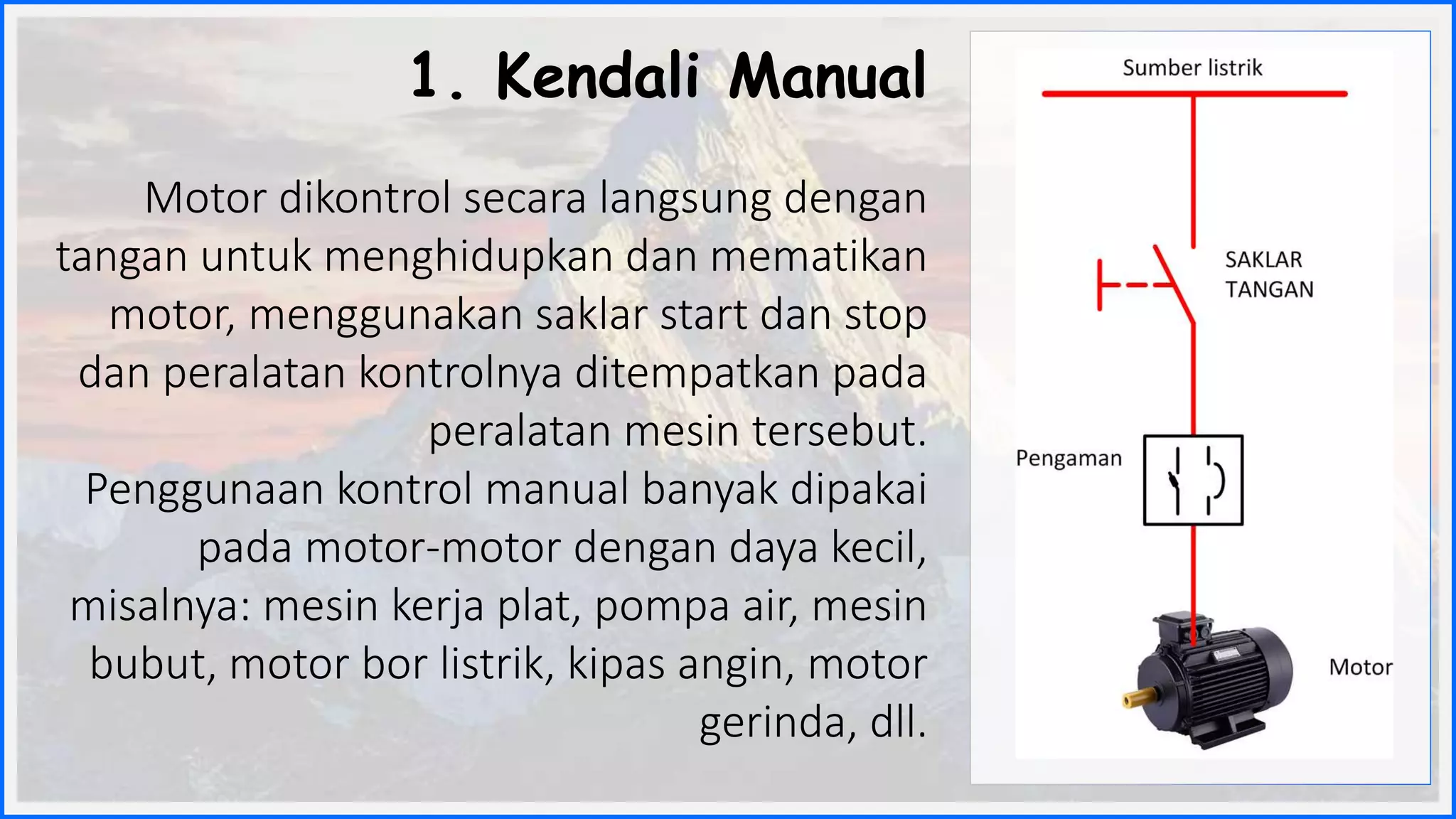

- 5. 1. Kendali Manual Motordikontrol secara langsung dengan tangan untuk menghidupkan dan mematikan motor, menggunakan saklar start dan stop dan peralatan kontrolnya ditempatkan pada peralatan mesin tersebut. Penggunaan kontrol manual banyak dipakai pada motor-motor dengan daya kecil, misalnya: mesin kerja plat, pompa air, mesin bubut, motor bor listrik, kipas angin, motor gerinda, dll.
- 6. 2. Kendali SemiAutomatic pengontrolan ini menggunakan kontaktor magnet dan tombol tekan dan dilengkapi dengan protection. Dalam penyalaannya menggunakan tangan dengan menekan tombol start/stop dan penyuplaian tenaga ke motor dilayani oleh kontaktor magnet, sehingga operator dapat berada dari tempat yang aman dan terpisah dari mesinnya.
- 7. 3. Kendali Automatic Dalamsistem ini motor dikontrol oleh satu atau lebih alat pengontrol otomatis start-stop dengan alat Bantu kontrol, misal saklar batas, penunda waktu, saklar thermis, saklar cahaya, dll.
- 8. Komponen Sistem Pengendalian Pada sistempengendalian terdapat dua kelompok komponen listrik yang digunakan, yaitu 1. komponen kontrol (Saklar on dan off, timer, relay, over load,counter, limit switch, dll…..) 2. komponen daya. (kontaktor, Kabel daya, sekering atau circuit breaker Tabel di samping menunjukkan terdapat tipe kontak yang sering digunakan pada sistem pengendalian, yaitu Normally Open (NO), Normally Close (NC),
- 9. 9 Tombol tekan adalahbentuk saklar yang paling umum dari pengendali manual yang dijumpai di industri. Tombol tekan NO (Normally Open) menyambung rangkaian ketika tombol ditekan dan kembali pada posisi terputus ketika tombol dilepas. Tombol tekan NC (Normally Closed) akan memutus rangkaian apabila tombol ditekan dan kembali pada posisi terhubung ketika tombol dilepaskan
- 10. 1 0 Tombol tekan adalahbentuk saklar yang paling umum dari pengendali manual yang dijumpai di industri. Tombol tekan NO (Normally Open) menyambung rangkaian ketika tombol ditekan dan kembali pada posisi terputus ketika tombol dilepas. Tombol tekan NC (Normally Closed) akan memutus rangkaian apabila tombol ditekan dan kembali pada posisi terhubung ketika tombol dilepaskan.
- 11. 11 yaitu kebalikan darikontak NO ketika coil pada kondisi tidak energized kontak pada posisi tertutup (close, ON) dan ketika coil diberikan arus listrik dan energized maka kontak pada posisi membuka OFF.

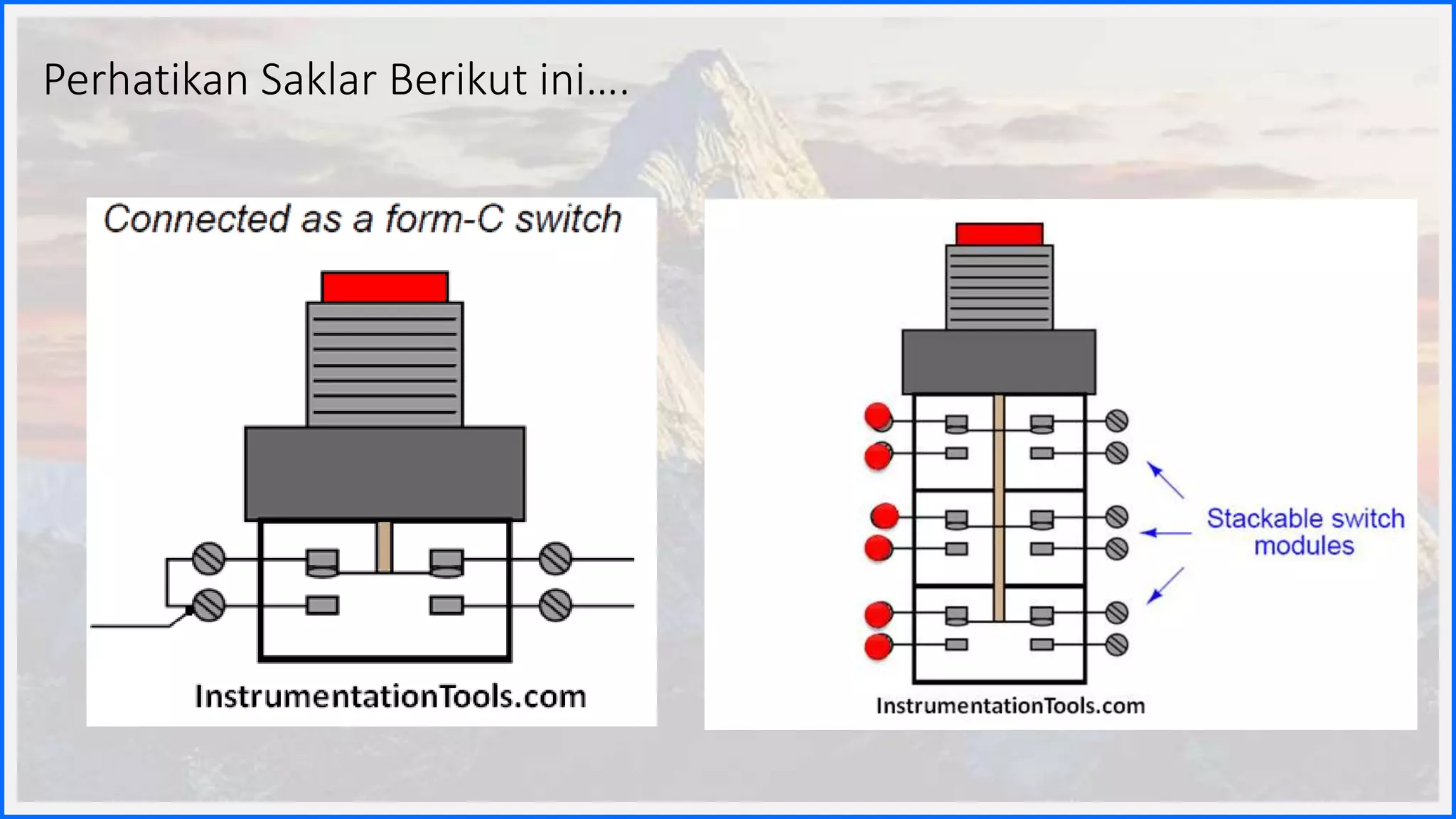

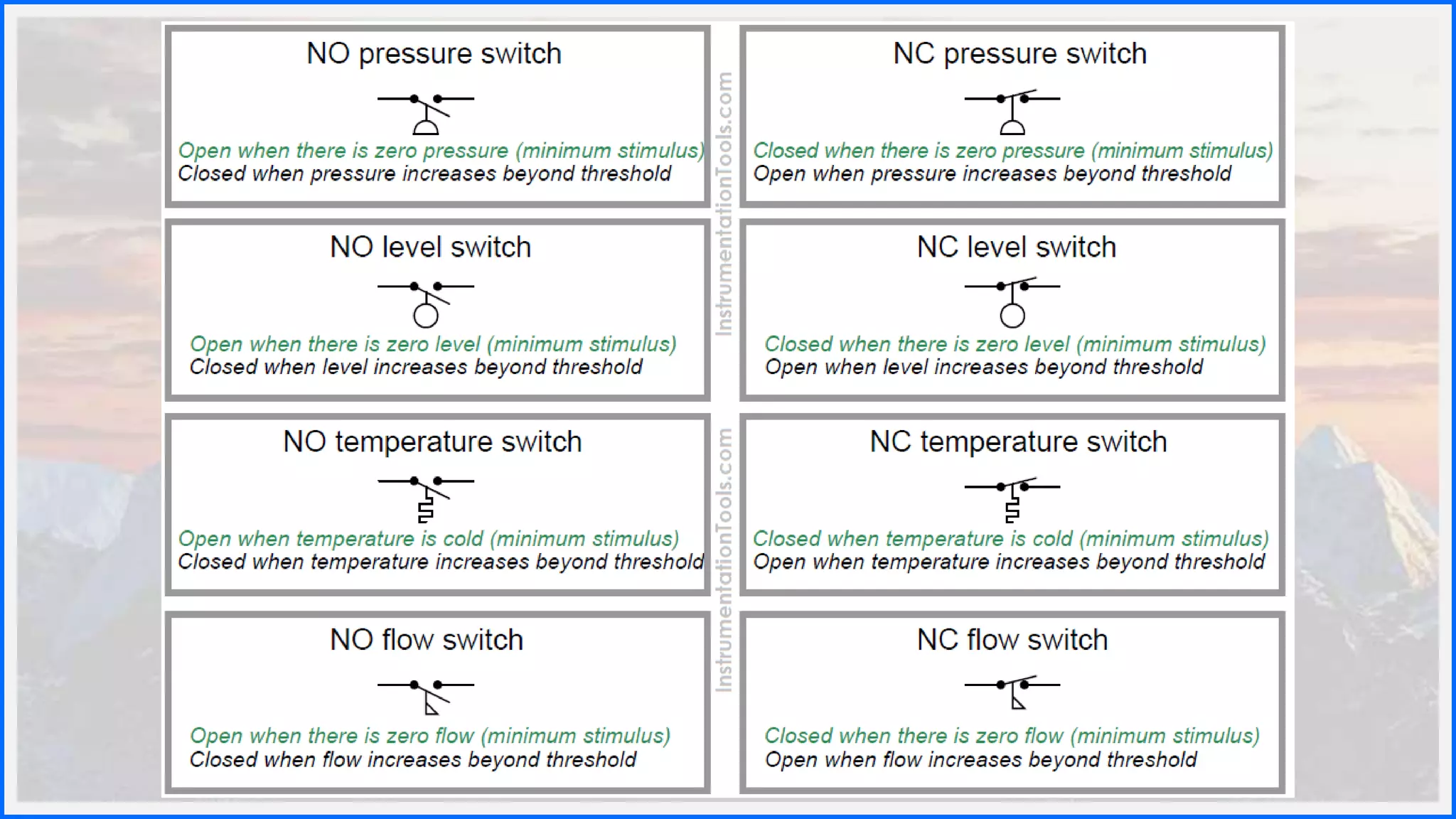

- 13.
- 14. Saklar togel PushButton Saklar selektor Komponen Pengontrolan Lampu Indikator Fuse/Sekering kontaktor Timer Limit switch

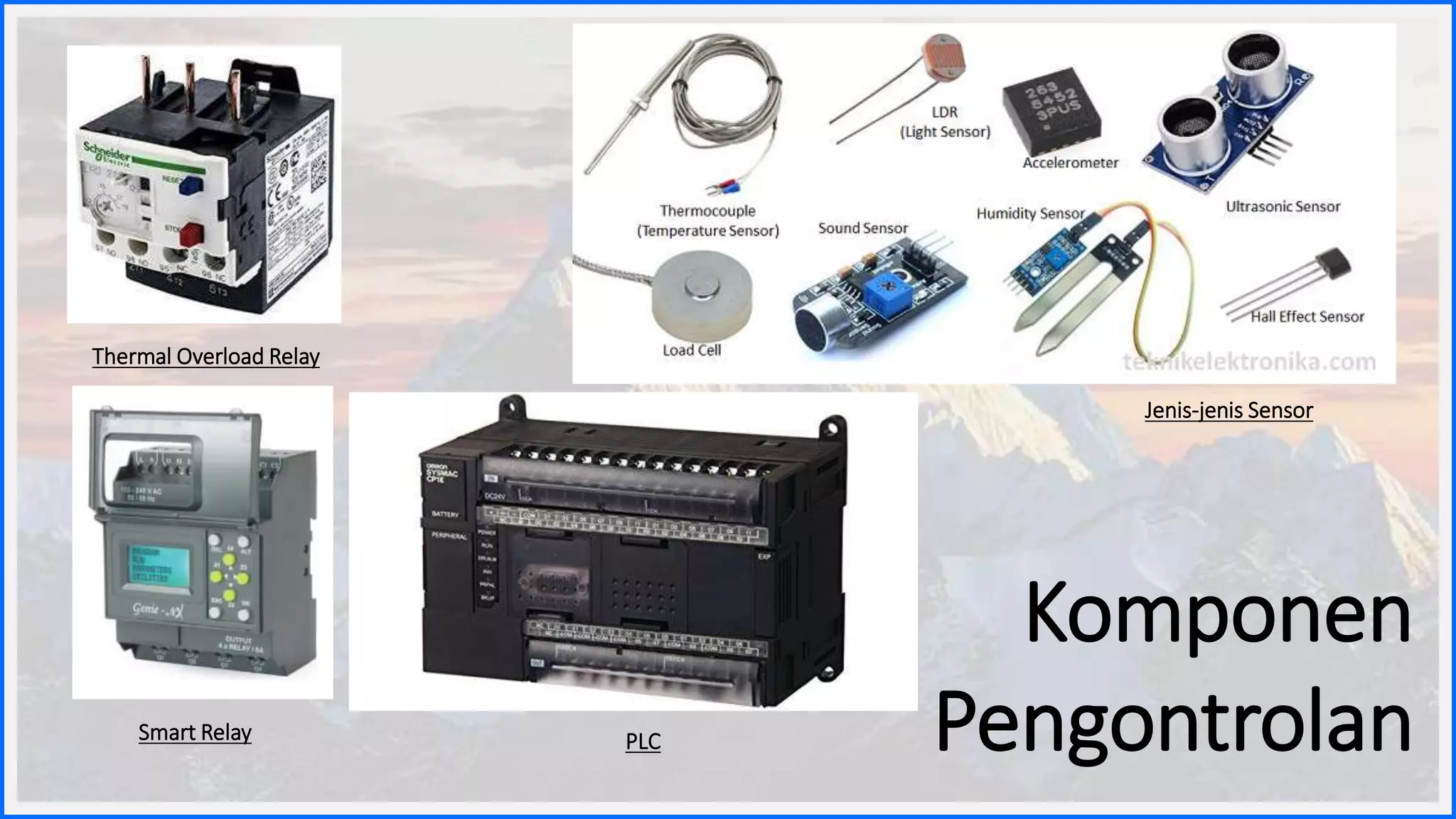

- 15. PLC Komponen Pengontrolan Thermal Overload Relay Jenis-jenisSensor Smart Relay
- 16. Tugas.............! Buat Resume Komponenpengendalian motor listrik tentang : 1. Komponen pengendalian motor (konstrusi dan prinsip kerja tiap-tiap komponen) 2. Smart Relay 3. PLC
