Dokumen ini menjelaskan tentang elektronika dan komponen-komponennya yang terbagi menjadi dua kategori: aktif dan pasif. Komponen pasif seperti resistor, kapasitor, dan induktor tidak memerlukan sumber arus eksternal, sedangkan komponen aktif seperti dioda, transistor, dan IC memerlukan arus tersebut untuk beroperasi. Masing-masing komponen memiliki fungsi dan karakteristik tertentu dalam sebuah rangkaian elektronika.

1. Click to edit Master title style
1
Komponen
Elektronika
Q i y a d

2. Click to edit Master title style
2
Pokok Bahasan
2
• Pengelompokan
Komponen
• Apa Itu
Elektronika

3. Click to edit Master title style
3
Elektronika
Elektronika adalah suatu cabang teknik atau fisika yang mengendalikan aliran
elektron atau partikel yang bermuatan listik pada komponen-komponen aktif seperti
Transistor, Dioda dan IC serta komponen-komponen pasif elektronika seperti
Resistor, Kapasitor dan Induktor.
3

4. Click to edit Master title style
4

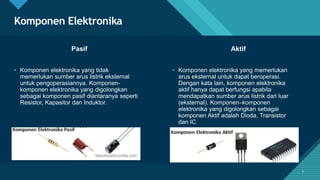

Komponen Elektronika
4
Pasif Aktif
• Komponen elektronika yang tidak
memerlukan sumber arus listrik eksternal
untuk pengoperasiannya. Komponen-
komponen elektronika yang digolongkan
sebagai komponen pasif diantaranya seperti
Resistor, Kapasitor dan Induktor.
• Komponen elektronika yang memerlukan
arus eksternal untuk dapat beroperasi.
Dengan kata lain, komponen elektronika
aktif hanya dapat berfungsi apabila
mendapatkan sumber arus listrik dari luar
(eksternal). Komponen–komponen
elektronika yang digolongkan sebagai
komponen Aktif adalah Dioda, Transistor
dan IC

5. Click to edit Master title style
5

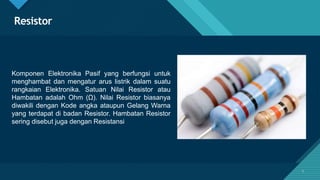

Resistor
Komponen Elektronika Pasif yang berfungsi untuk
menghambat dan mengatur arus listrik dalam suatu
rangkaian Elektronika. Satuan Nilai Resistor atau
Hambatan adalah Ohm (Ω). Nilai Resistor biasanya
diwakili dengan Kode angka ataupun Gelang Warna
yang terdapat di badan Resistor. Hambatan Resistor
sering disebut juga dengan Resistansi
5

6. Click to edit Master title style
6

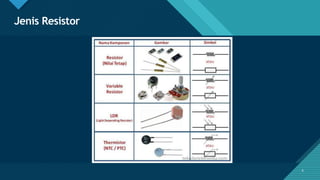

Jenis Resistor
6

7. Click to edit Master title style
7

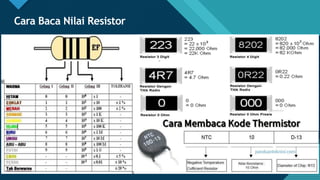

Cara Baca Nilai Resistor
7

8. Click to edit Master title style
8

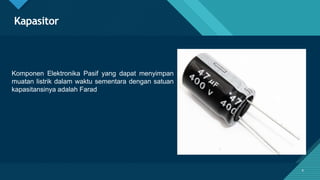

Kapasitor
Komponen Elektronika Pasif yang dapat menyimpan
muatan listrik dalam waktu sementara dengan satuan
kapasitansinya adalah Farad
8

9. Click to edit Master title style
9

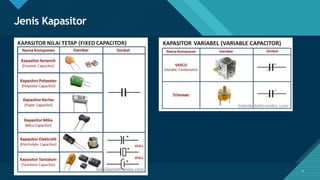

Jenis Kapasitor
9

10. Click to edit Master title style
10

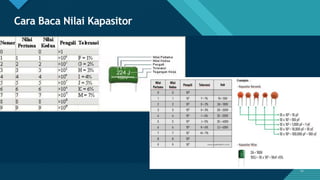

Cara Baca Nilai Kapasitor
10

11. Click to edit Master title style
11

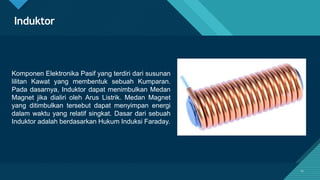

Induktor
Komponen Elektronika Pasif yang terdiri dari susunan
lilitan Kawat yang membentuk sebuah Kumparan.
Pada dasarnya, Induktor dapat menimbulkan Medan
Magnet jika dialiri oleh Arus Listrik. Medan Magnet
yang ditimbulkan tersebut dapat menyimpan energi
dalam waktu yang relatif singkat. Dasar dari sebuah
Induktor adalah berdasarkan Hukum Induksi Faraday.
11

12. Click to edit Master title style
12

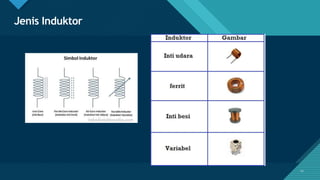

Jenis Induktor
12

13. Click to edit Master title style
13

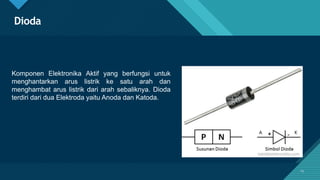

Dioda
Komponen Elektronika Aktif yang berfungsi untuk
menghantarkan arus listrik ke satu arah dan
menghambat arus listrik dari arah sebaliknya. Dioda
terdiri dari dua Elektroda yaitu Anoda dan Katoda.
13

14. Click to edit Master title style
14

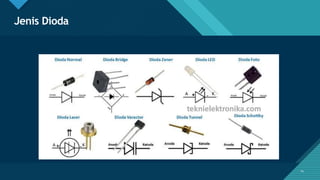

Jenis Dioda
14

15. Click to edit Master title style
15

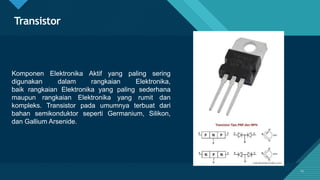

Transistor
Komponen Elektronika Aktif yang paling sering
digunakan dalam rangkaian Elektronika,
baik rangkaian Elektronika yang paling sederhana
maupun rangkaian Elektronika yang rumit dan
kompleks. Transistor pada umumnya terbuat dari
bahan semikonduktor seperti Germanium, Silikon,
dan Gallium Arsenide.
15

16. Click to edit Master title style
16

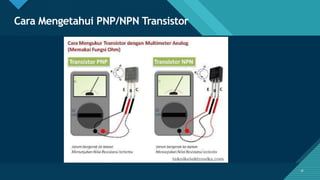

Cara Mengetahui PNP/NPN Transistor
16

17. Click to edit Master title style
17

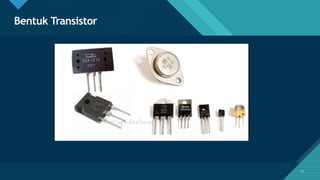

Bentuk Transistor
17

18. Click to edit Master title style
18

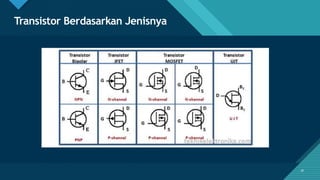

Transistor Berdasarkan Jenisnya
18

19. Click to edit Master title style
19

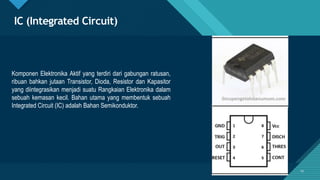

IC (Integrated Circuit)
Komponen Elektronika Aktif yang terdiri dari gabungan ratusan,
ribuan bahkan jutaan Transistor, Dioda, Resistor dan Kapasitor
yang diintegrasikan menjadi suatu Rangkaian Elektronika dalam
sebuah kemasan kecil. Bahan utama yang membentuk sebuah
Integrated Circuit (IC) adalah Bahan Semikonduktor.
19

20. Click to edit Master title style
20
Bentuk IC (Integrated Circuit)
20

21. Click to edit Master title style
21
