Dokumen ini membahas perawatan dan perbaikan mesin bubut, menjelaskan berbagai bagian dan fungsinya, seperti kepala tetap, kepala lepas, dan eretan. Setiap komponen mesin memiliki fungsi penting dalam mendukung proses pembubutan dan pemakanan. Terdapat juga tabel yang mencakup informasi tentang perawatan, kerusakan, dan perbaikan mesin bubut.

1. PERAWATAN DAN
PERBAIKAN MESIN BUBUT
Oleh:
Sandi Kusmana
Megi Setiawan

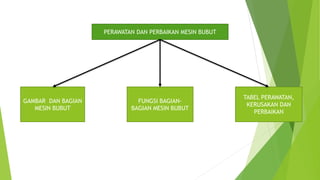

2. PERAWATAN DAN PERBAIKAN MESIN BUBUT

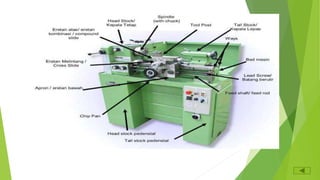

GAMBAR DAN BAGIAN
MESIN BUBUT
FUNGSI BAGIAN-
BAGIAN MESIN BUBUT
TABEL PERAWATAN,
KERUSAKAN DAN
PERBAIKAN

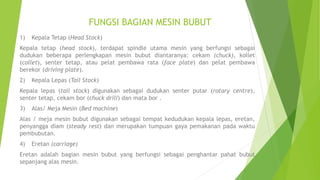

4. FUNGSI BAGIAN MESIN BUBUT
1) Kepala Tetap (Head Stock)
Kepala tetap (head stock), terdapat spindle utama mesin yang berfungsi sebagai
dudukan beberapa perlengkapan mesin bubut diantaranya: cekam (chuck), kollet
(collet), senter tetap, atau pelat pembawa rata (face plate) dan pelat pembawa
berekor (driving plate).
2) Kepala Lepas (Tail Stock)
Kepala lepas (tail stock) digunakan sebagai dudukan senter putar (rotary centre),
senter tetap, cekam bor (chuck drill) dan mata bor .
3) Alas/ Meja Mesin (Bed machine)
Alas / meja mesin bubut digunakan sebagai tempat kedudukan kepala lepas, eretan,
penyangga diam (steady rest) dan merupakan tumpuan gaya pemakanan pada waktu
pembubutan.
4) Eretan (carriage)
Eretan adalah bagian mesin bubut yang berfungsi sebagai penghantar pahat bubut
sepanjang alas mesin.

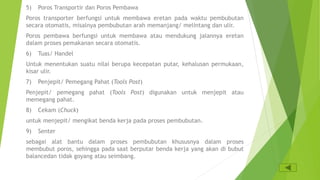

5. 5) Poros Transportir dan Poros Pembawa
Poros transporter berfungsi untuk membawa eretan pada waktu pembubutan
secara otomatis, misalnya pembubutan arah memanjang/ melintang dan ulir.
Poros pembawa berfungsi untuk membawa atau mendukung jalannya eretan
dalam proses pemakanan secara otomatis.
6) Tuas/ Handel
Untuk menentukan suatu nilai berupa kecepatan putar, kehalusan permukaan,
kisar ulir.
7) Penjepit/ Pemegang Pahat (Tools Post)
Penjepit/ pemegang pahat (Tools Post) digunakan untuk menjepit atau
memegang pahat.
8) Cekam (Chuck)
untuk menjepit/ mengikat benda kerja pada proses pembubutan.
9) Senter
sebagai alat bantu dalam proses pembubutan khususnya dalam proses
membubut poros, sehingga pada saat berputar benda kerja yang akan di bubut
balancedan tidak goyang atau seimbang.

6. TERIMAKASIH
