1. PRESENTASI
MESIN BUBUT
KONVENSIONAL

2. A.Pengertian mesin bubut
Mesin Bubut adalah mesin perkakas yang
memutar benda kerja pada sumbu rotasi
untuk melakukan berbagai proses seperti
pemotongan, pengamplasan, knurling,
pengeboran, deformasi, pembubutan muka,
dan pemutaran, dengan alat yang diterapkan
pada benda kerja untuk membuat objek
dengan simetri terhadap sumbunya.

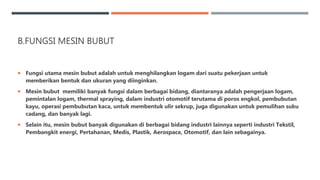

3. B.FUNGSI MESIN BUBUT
 Fungsi utama mesin bubut adalah untuk menghilangkan logam dari suatu pekerjaan untuk
memberikan bentuk dan ukuran yang diinginkan.
 Mesin bubut memiliki banyak fungsi dalam berbagai bidang, diantaranya adalah pengerjaan logam,
pemintalan logam, thermal spraying, dalam industri otomotif terutama di poros engkol, pembubutan
kayu, operasi pembubutan kaca, untuk membentuk ulir sekrup, juga digunakan untuk pemulihan suku
cadang, dan banyak lagi.
 Selain itu, mesin bubut banyak digunakan di berbagai bidang industri lainnya seperti industri Tekstil,
Pembangkit energi, Pertahanan, Medis, Plastik, Aerospace, Otomotif, dan lain sebagainya.

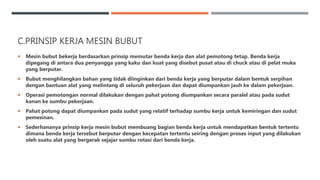

4. C.PRINSIP KERJA MESIN BUBUT
 Mesin bubut bekerja berdasarkan prinsip memutar benda kerja dan alat pemotong tetap. Benda kerja
dipegang di antara dua penyangga yang kaku dan kuat yang disebut pusat atau di chuck atau di pelat muka
yang berputar.
 Bubut menghilangkan bahan yang tidak diinginkan dari benda kerja yang berputar dalam bentuk serpihan
dengan bantuan alat yang melintang di seluruh pekerjaan dan dapat diumpankan jauh ke dalam pekerjaan.
 Operasi pemotongan normal dilakukan dengan pahat potong diumpankan secara paralel atau pada sudut
kanan ke sumbu pekerjaan.
 Pahat potong dapat diumpankan pada sudut yang relatif terhadap sumbu kerja untuk kemiringan dan sudut
pemesinan.
 Sederhananya prinsip kerja mesin bubut membuang bagian benda kerja untuk mendapatkan bentuk tertentu
dimana benda kerja tersebut berputar dengan kecepatan tertentu seiring dengan proses input yang dilakukan
oleh suatu alat yang bergerak sejajar sumbu rotasi dari benda kerja.

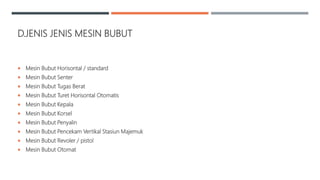

5. D.JENIS JENIS MESIN BUBUT
 Mesin Bubut Horisontal / standard
 Mesin Bubut Senter
 Mesin Bubut Tugas Berat
 Mesin Bubut Turet Horisontal Otomatis
 Mesin Bubut Kepala
 Mesin Bubut Korsel
 Mesin Bubut Penyalin
 Mesin Bubut Pencekam Vertikal Stasiun Majemuk
 Mesin Bubut Revoler / pistol
 Mesin Bubut Otomat

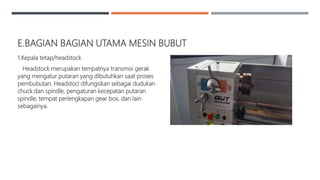

6. E.BAGIAN BAGIAN UTAMA MESIN BUBUT
1.Kepala tetap/headstock
Headstock merupakan tempatnya transmisi gerak
yang mengatur putaran yang dibutuhkan saat proses
pembubutan. Headstocl difungsikan sebagai dudukan
chuck dan spindle, pengaturan kecepatan putaran
spindle, tempat perlengkapan gear box, dan lain
sebagainya.

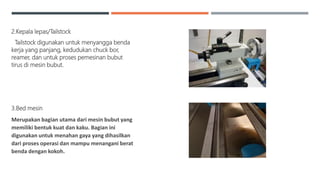

7. 2.Kepala lepas/Tailstock
Tailstock digunakan untuk menyangga benda
kerja yang panjang, kedudukan chuck bor,
reamer, dan untuk proses pemesinan bubut
tirus di mesin bubut.
3.Bed mesin
Merupakan bagian utama dari mesin bubut yang
memiliki bentuk kuat dan kaku. Bagian ini
digunakan untuk menahan gaya yang dihasilkan
dari proses operasi dan mampu menangani berat
benda dengan kokoh.

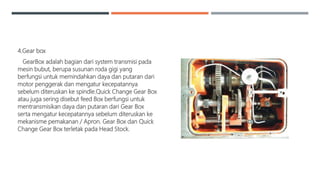

8. 4.Gear box
GearBox adalah bagian dari system transmisi pada
mesin bubut, berupa susunan roda gigi yang
berfungsi untuk memindahkan daya dan putaran dari
motor penggerak dan mengatur kecepatannya
sebelum diteruskan ke spindle.Quick Change Gear Box
atau juga sering disebut feed Box berfungsi untuk
mentransmisikan daya dan putaran dari Gear Box
serta mengatur kecepatannya sebelum diteruskan ke
mekanisme pemakanan / Apron. Gear Box dan Quick
Change Gear Box terletak pada Head Stock.

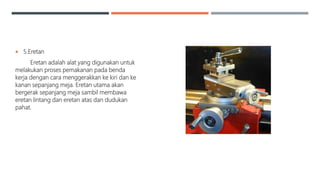

9.  5.Eretan
Eretan adalah alat yang digunakan untuk
melakukan proses pemakanan pada benda
kerja dengan cara menggerakkan ke kiri dan ke
kanan sepanjang meja. Eretan utama akan
bergerak sepanjang meja sambil membawa
eretan lintang dan eretan atas dan dudukan
pahat.

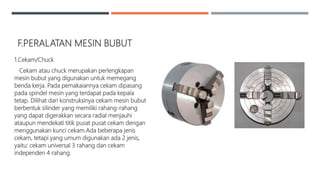

10. F.PERALATAN MESIN BUBUT
1.Cekam/Chuck
Cekam atau chuck merupakan perlengkapan
mesin bubut yang digunakan untuk memegang
benda kerja. Pada pemakaiannya cekam dipasang
pada spindel mesin yang terdapat pada kepala
tetap. Dilihat dari konstruksinya cekam mesin bubut
berbentuk silinder yang memiliki rahang-rahang
yang dapat digerakkan secara radial menjauhi
ataupun mendekati titik pusat pusat cekam dengan
menggunakan kunci cekam.Ada beberapa jenis
cekam, tetapi yang umum digunakan ada 2 jenis,
yaitu: cekam universal 3 rahang dan cekam
independen 4 rahang.

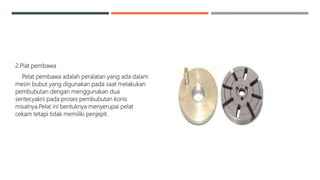

11. 2.Plat pembawa
Pelat pembawa adalah peralatan yang ada dalam
mesin bubut yang digunakan pada saat melakukan
pembubutan dengan menggunakan dua
senter,yakni pada proses pembubutan konis
misalnya.Pelat ini bentuknya menyerupai pelat
cekam tetapi tidak memiliki penjepit.

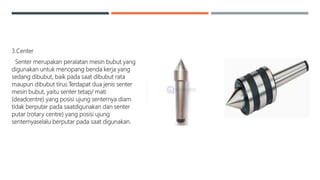

12. 3.Center
Senter merupakan peralatan mesin bubut yang
digunakan untuk menopang benda kerja yang
sedang dibubut, baik pada saat dibubut rata
maupun dibubut tirus.Terdapat dua jenis senter
mesin bubut, yaitu senter tetap/ mati
(deadcentre) yang posisi ujung senternya diam
tidak berputar pada saatdigunakan dan senter
putar (rotary centre) yang posisi ujung
senternyaselalu berputar pada saat digunakan.

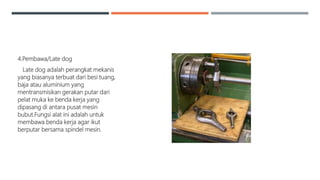

13. 4.Pembawa/Late dog
Late dog adalah perangkat mekanis
yang biasanya terbuat dari besi tuang,
baja atau aluminium yang
mentransmisikan gerakan putar dari
pelat muka ke benda kerja yang
dipasang di antara pusat mesin
bubut.Fungsi alat ini adalah untuk
membawa benda kerja agar ikut
berputar bersama spindel mesin.

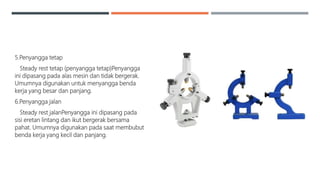

14. 5.Penyangga tetap
Steady rest tetap (penyangga tetap)Penyangga
ini dipasang pada alas mesin dan tidak bergerak.
Umumnya digunakan untuk menyangga benda
kerja yang besar dan panjang.
6.Penyangga jalan
Steady rest jalanPenyangga ini dipasang pada
sisi eretan lintang dan ikut bergerak bersama
pahat. Umumnya digunakan pada saat membubut
benda kerja yang kecil dan panjang.

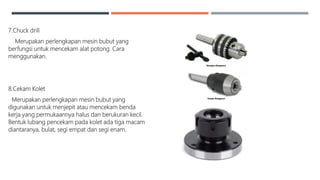

15. 7.Chuck drill
Merupakan perlengkapan mesin bubut yang
berfungsi untuk mencekam alat potong. Cara
menggunakan.
8.Cekam Kolet
Merupakan perlengkapan mesin bubut yang
digunakan untuk menjepit atau mencekam benda
kerja yang permukaannya halus dan berukuran kecil.
Bentuk lubang pencekam pada kolet ada tiga macam
diantaranya, bulat, segi empat dan segi enam.

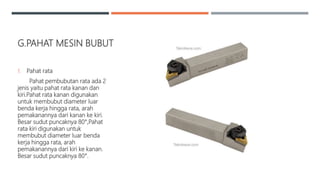

16. G.PAHAT MESIN BUBUT
1. Pahat rata
Pahat pembubutan rata ada 2
jenis yaitu pahat rata kanan dan
kiri.Pahat rata kanan digunakan
untuk membubut diameter luar
benda kerja hingga rata, arah
pemakanannya dari kanan ke kiri.
Besar sudut puncaknya 80°,Pahat
rata kiri digunakan untuk
membubut diameter luar benda
kerja hingga rata, arah
pemakanannya dari kiri ke kanan.
Besar sudut puncaknya 80°.

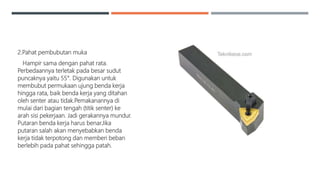

17. 2.Pahat pembubutan muka
Hampir sama dengan pahat rata.
Perbedaannya terletak pada besar sudut
puncaknya yaitu 55°. Digunakan untuk
membubut permukaan ujung benda kerja
hingga rata, baik benda kerja yang ditahan
oleh senter atau tidak.Pemakanannya di
mulai dari bagian tengah (titik senter) ke
arah sisi pekerjaan. Jadi gerakannya mundur.
Putaran benda kerja harus benar.Jika
putaran salah akan menyebabkan benda
kerja tidak terpotong dan memberi beban
berlebih pada pahat sehingga patah.

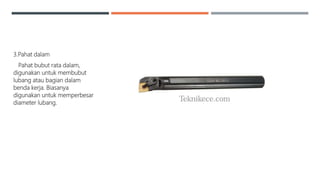

18. 3.Pahat dalam
Pahat bubut rata dalam,
digunakan untuk membubut
lubang atau bagian dalam
benda kerja. Biasanya
digunakan untuk memperbesar
diameter lubang.

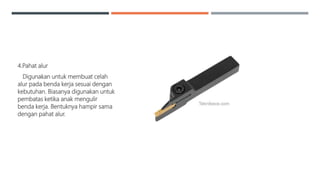

19. 4.Pahat alur
Digunakan untuk membuat celah
alur pada benda kerja sesuai dengan
kebutuhan. Biasanya digunakan untuk
pembatas ketika anak mengulir
benda kerja. Bentuknya hampir sama
dengan pahat alur.

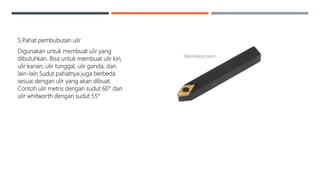

20. 5.Pahat pembubutan ulir
Digunakan untuk membuat ulir yang
dibutuhkan. Bisa untuk membuat ulir kiri,
ulir kanan, ulir tunggal, ulir ganda, dan
lain-lain.Sudut pahatnya juga berbeda
sesuai dengan ulir yang akan dibuat.
Contoh ulir metris dengan sudut 60° dan
ulir whitworth dengan sudut 55°

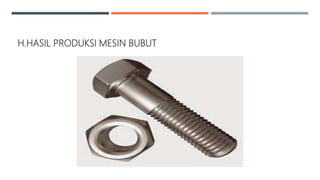

21. H.HASIL PRODUKSI MESIN BUBUT
