- 1. OLEH : ESSY KARUNDENG 1603021 TUGAS1 PROSES PRODUKSI “MESIN BUBUT” JURUSAN TEKNIK INDUSTRI 2017
- 2. 1. Pengertian 3. PrinsipKerja Mesin Bubur 5. Macam-macam Teknik Pembubutan 4. Jenis-jenis Mesin Bubut 6. Contoh Produk Yang Dihasilkan 2. Bagian-bagian Mesin Bubut PEMBAHASAN 1 7. Referensi

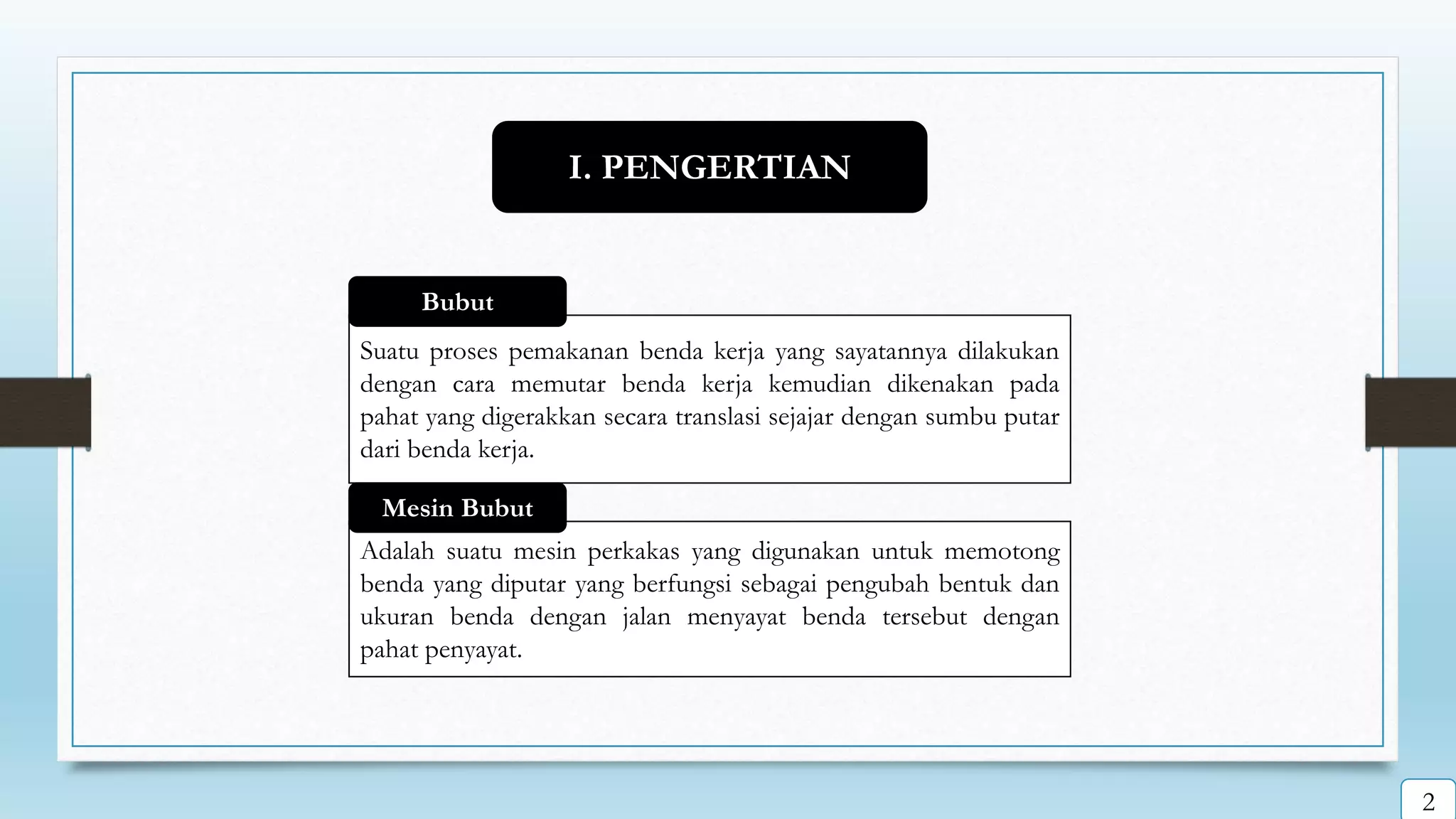

- 3. Suatu proses pemakananbenda kerja yang sayatannya dilakukan dengan cara memutar benda kerja kemudian dikenakan pada pahat yang digerakkan secara translasi sejajar dengan sumbu putar dari benda kerja. Bubut Adalah suatu mesin perkakas yang digunakan untuk memotong benda yang diputar yang berfungsi sebagai pengubah bentuk dan ukuran benda dengan jalan menyayat benda tersebut dengan pahat penyayat. Mesin Bubut I. PENGERTIAN 2
- 4. II. BAGIAN-BAGIAN MESINBUBUT Gambar 2.1 Bagian-bagian mesin bubut 1. Head stock 2. Knob pengatur kecepatan putaran 3. handle pengatur putaran 4. Chuck 5. Benda kerja 6. Pahat (tool) 7. Tool post dan eretan atas 8. Eretan lintang 9. Bed mesin 10. Senter jalan 11. Tail stock 12. Pengunci barel 13. Lead screw 14. Feeding shaft 15. Roda pemutar/ penggerak eretan memanjang 16. Rem mesin 17. Main swich 18. Coolant motor cwitch 19. Tabel mesin 20. Pengatur arah feeding shaft 21. Handle lead screw 3

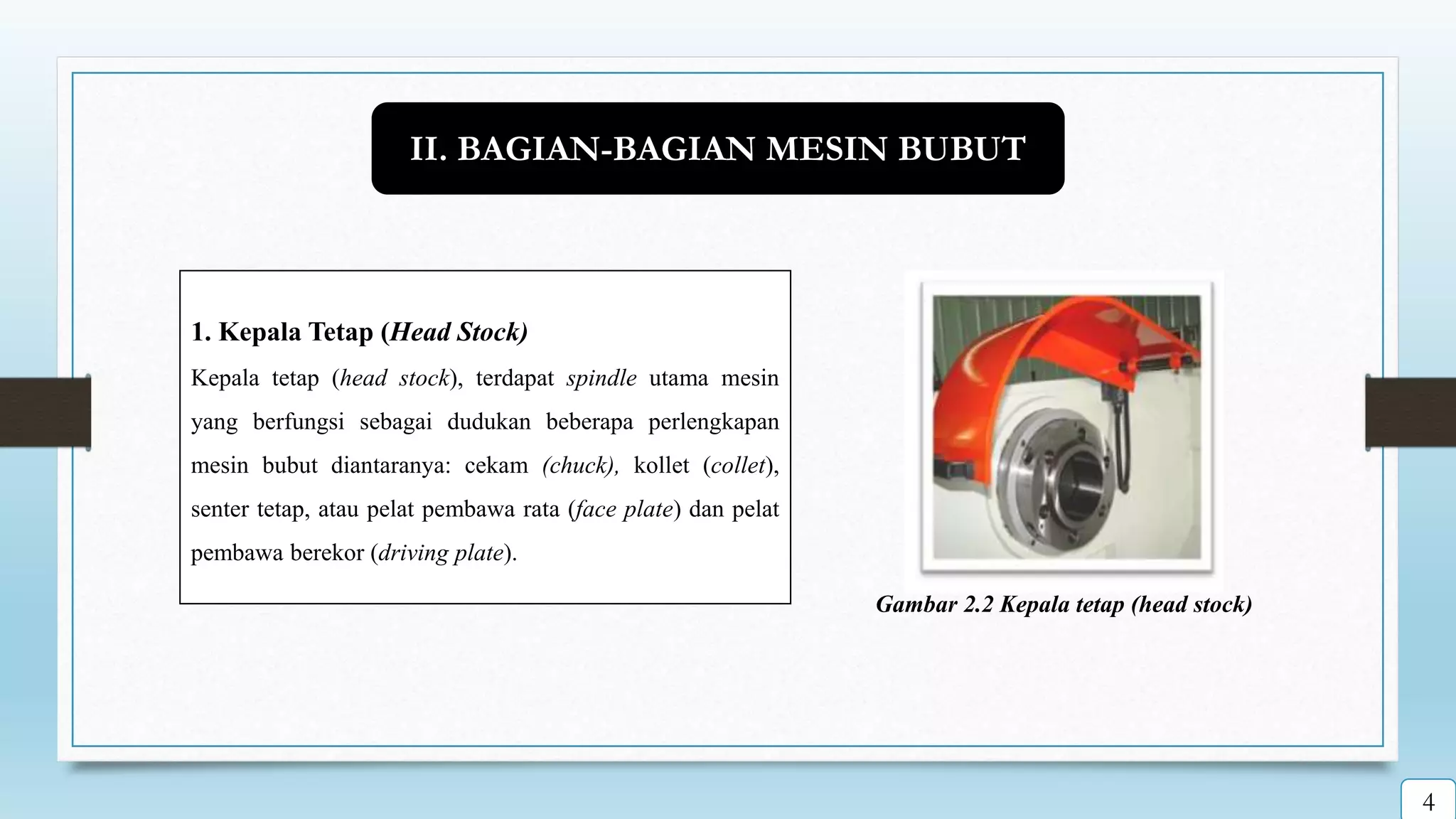

- 5. Gambar 2.2 Kepalatetap (head stock) 1. Kepala Tetap (Head Stock) Kepala tetap (head stock), terdapat spindle utama mesin yang berfungsi sebagai dudukan beberapa perlengkapan mesin bubut diantaranya: cekam (chuck), kollet (collet), senter tetap, atau pelat pembawa rata (face plate) dan pelat pembawa berekor (driving plate). II. BAGIAN-BAGIAN MESIN BUBUT 4
- 6. Gambar 2.3 Kepalalepas (tail stock) 2. Kepala Lepas (Tail Stock) Kepala lepas (tail stock) digunakan sebagai dudukan senter putar (rotary centre), senter tetap, cekam bor (chuck drill) dan mata bor bertangkai tirus yang pemasanganya dimasukkan pada lubang tirus(sleeve) kepala lepas. II. BAGIAN-BAGIAN MESIN BUBUT 5

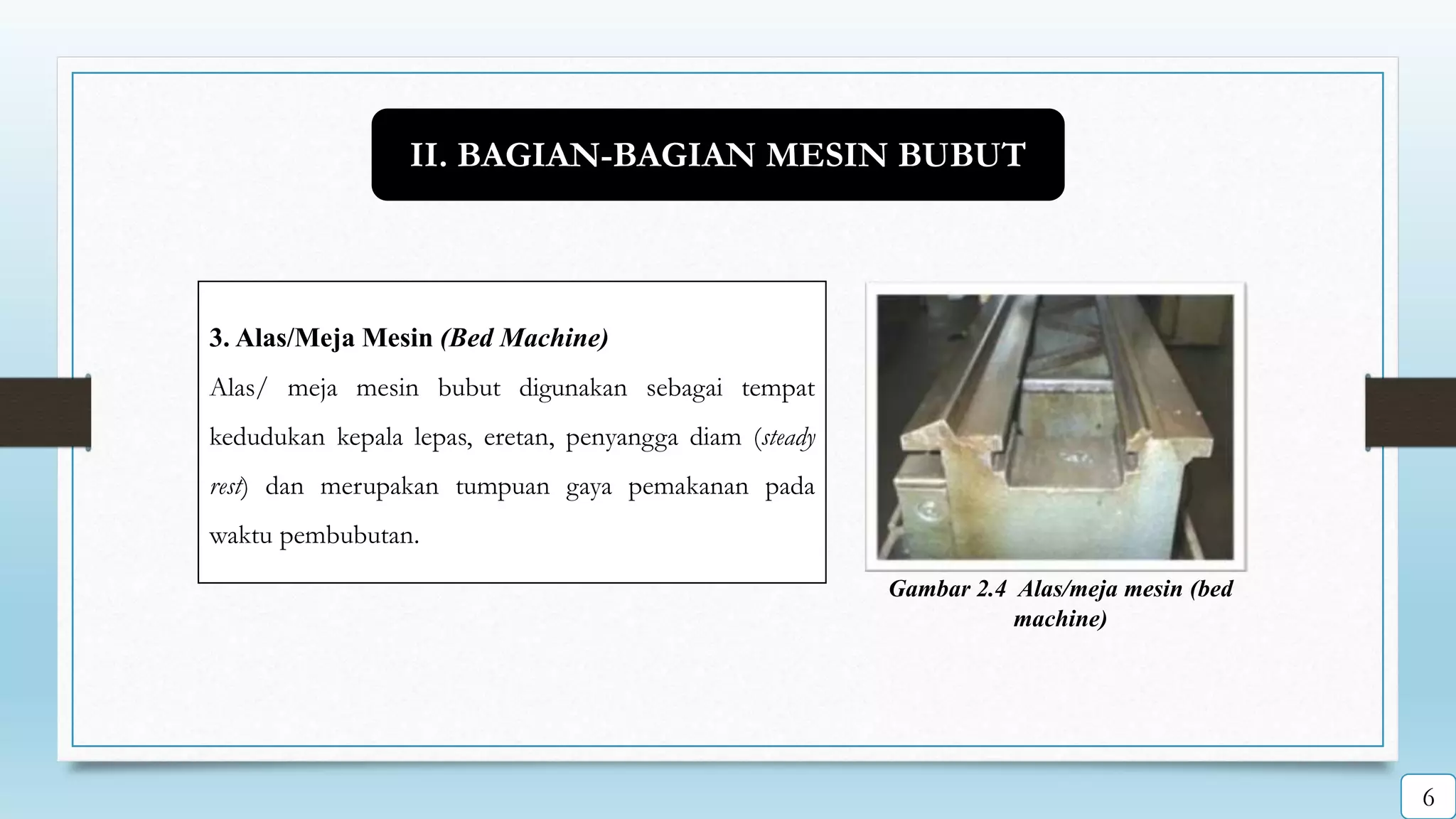

- 7. Gambar 2.4 Alas/mejamesin (bed machine) 3. Alas/Meja Mesin (Bed Machine) Alas/ meja mesin bubut digunakan sebagai tempat kedudukan kepala lepas, eretan, penyangga diam (steady rest) dan merupakan tumpuan gaya pemakanan pada waktu pembubutan. II. BAGIAN-BAGIAN MESIN BUBUT 6

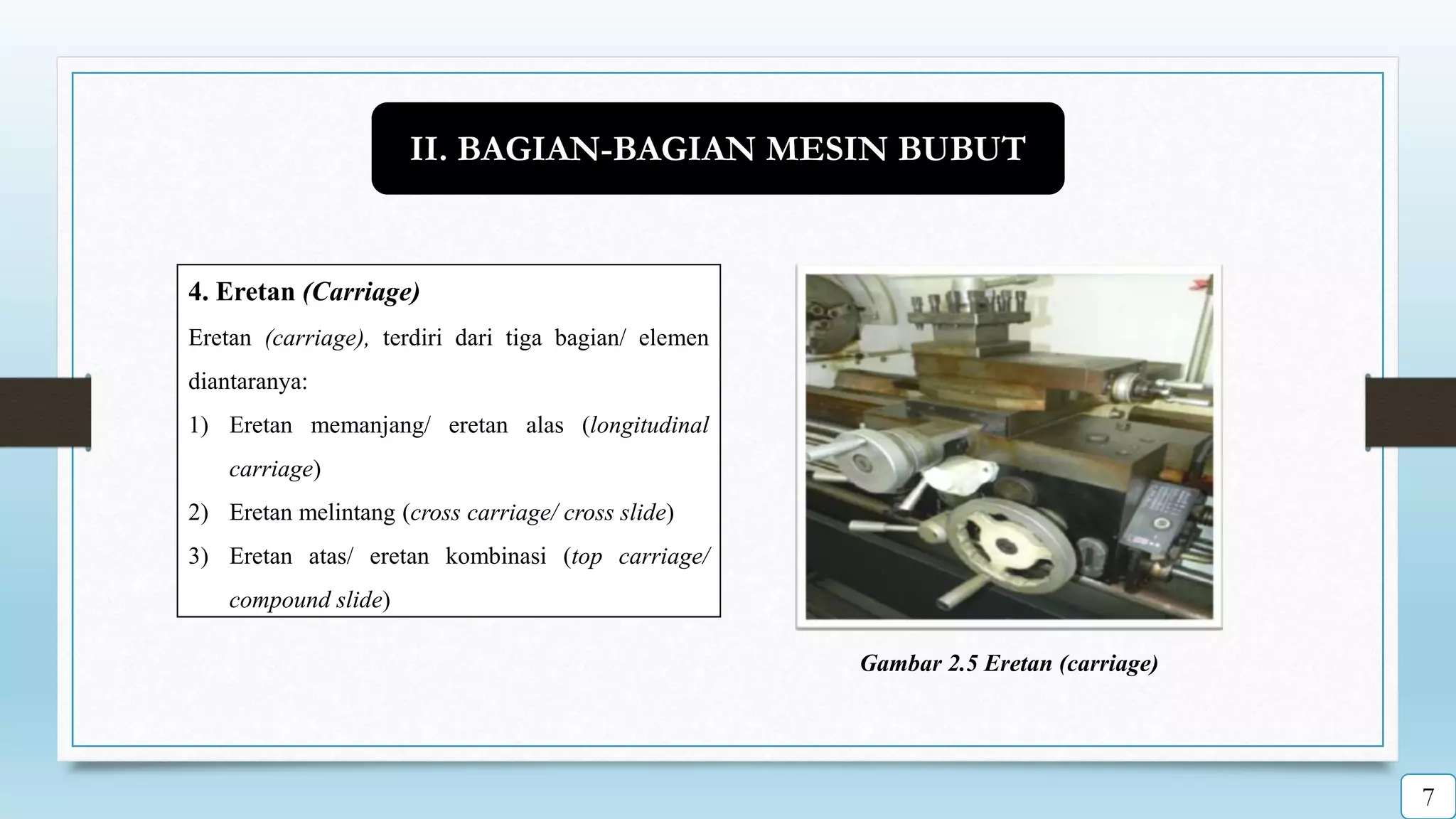

- 8. 4. Eretan (Carriage) Eretan(carriage), terdiri dari tiga bagian/ elemen diantaranya: 1) Eretan memanjang/ eretan alas (longitudinal carriage) 2) Eretan melintang (cross carriage/ cross slide) 3) Eretan atas/ eretan kombinasi (top carriage/ compound slide) Gambar 2.5 Eretan (carriage) II. BAGIAN-BAGIAN MESIN BUBUT 7
- 9. 5. Poros Transportirdan Poros Pembawa Poros transportir adalah sebuah poros berulir berbentuk segi empat atau trapesium dengan jenis ulir whithworth (inchi) atau metrik, berfungsi untuk membawa eretan pada waktu pembubutan secara otomatis. Poros transportir untuk mesin bubut standar pada umumnya kisar ulir transportirnya antara dari 6 ÷ 8 mm. Poros pembawa adalah poros yang selalu berputar untuk membawa atau mendukung jalannya eretan dalam proses pemakanan secara otomatis. Gambar 2.6 Poros Transportir dan Poros Pembawa II. BAGIAN-BAGIAN MESIN BUBUT 8
- 10. 6. Tuas/Handel Tuas/ handelpada setiap mesin bubut dengan merk atau pabrikan yang berbeda, pada umumnya memiliki posisi/ letak dan cara penggunaannya. Maka dari itu, didalam mengatur tuas/ handel pada setiap melakukan proses pembubatan harus berpedoman pada tabel-tabel petunjuk pengaturan yang terdapat pada mesin bubut tersebut. Gambar 2.7 Tuas/handel II. BAGIAN-BAGIAN MESIN BUBUT 9
- 11. 7. Penjepit/ PemegangPahat (Tools Post) Pemegang pahat standar adalah, didalam mengatur ketinggian pahat bubut harus dengan memberi ganjal sampai dengan ketinggiannya tercapai dan pengencangan pahat bubut dilakukan dengan dengan cara yang standar, yaitu dengan mengencangkan baut-baut yang terdapat pada pemegang pahat. Gambar 2.8 Penjepit/pemegang pahat (tools post) II. BAGIAN-BAGIAN MESIN BUBUT 10
- 12. 8. Alat Pencekam/Pengikat Benda Kerja 1) Cekam (Chuck) Cekam adalah salah satu alat perlengkapan mesin bubut yang fungsinya untuk menjepit/ mengikat benda kerja pada proses pembubutan. Jenis alat ini apabila dilihat dari gerakan rahangnya dapat dibagi menjadi dua jenis yaitu, cekam sepusat (self centering chuck) dan cekam tidak sepusat (independent chuck). Gambar 2.9 Cekam sepusat (self centering chuck) Gambar 2.10 Cekam tidak sepusat (independent chuck) II. BAGIAN-BAGIAN MESIN BUBUT 11
- 13. 2) Cekam Kolet(Collet Chuck) Cekam kolet adalah salahsatu kelengkapan mesin bubut yang berfungsi untuk menjepit/ mencekam benda kerja yang memilki permukaan relatif halus dan berukuran kecil. Pada mesin bubut standar, alat ini terdapat tiga bagian yaitu: kolet (collet), dudukan/ rumah kolet (collet adapter) dan batang penarik (drawbar). Bentuk lubang pencekam pada kolet ada tiga macam diantaranya, bulat, segi empat dan segi enam. Gambar 2.11 Cekam kolet (collet chuck) II. BAGIAN-BAGIAN MESIN BUBUT 12
- 14. 9. Alat Pembawa Yangtermasuk alat pembawa pada mesin bubut adalah, pelat pembawa dan pembawa (lathe doc). 1) Pelat pembawa, terbagi menjadi dua yaitu, pelat pembawa permukaan bertangkai (driving plate) dan pelat pembawa permukaan rata (face plate). Gambar 2.12 driving plat & face plate II. BAGIAN-BAGIAN MESIN BUBUT 13

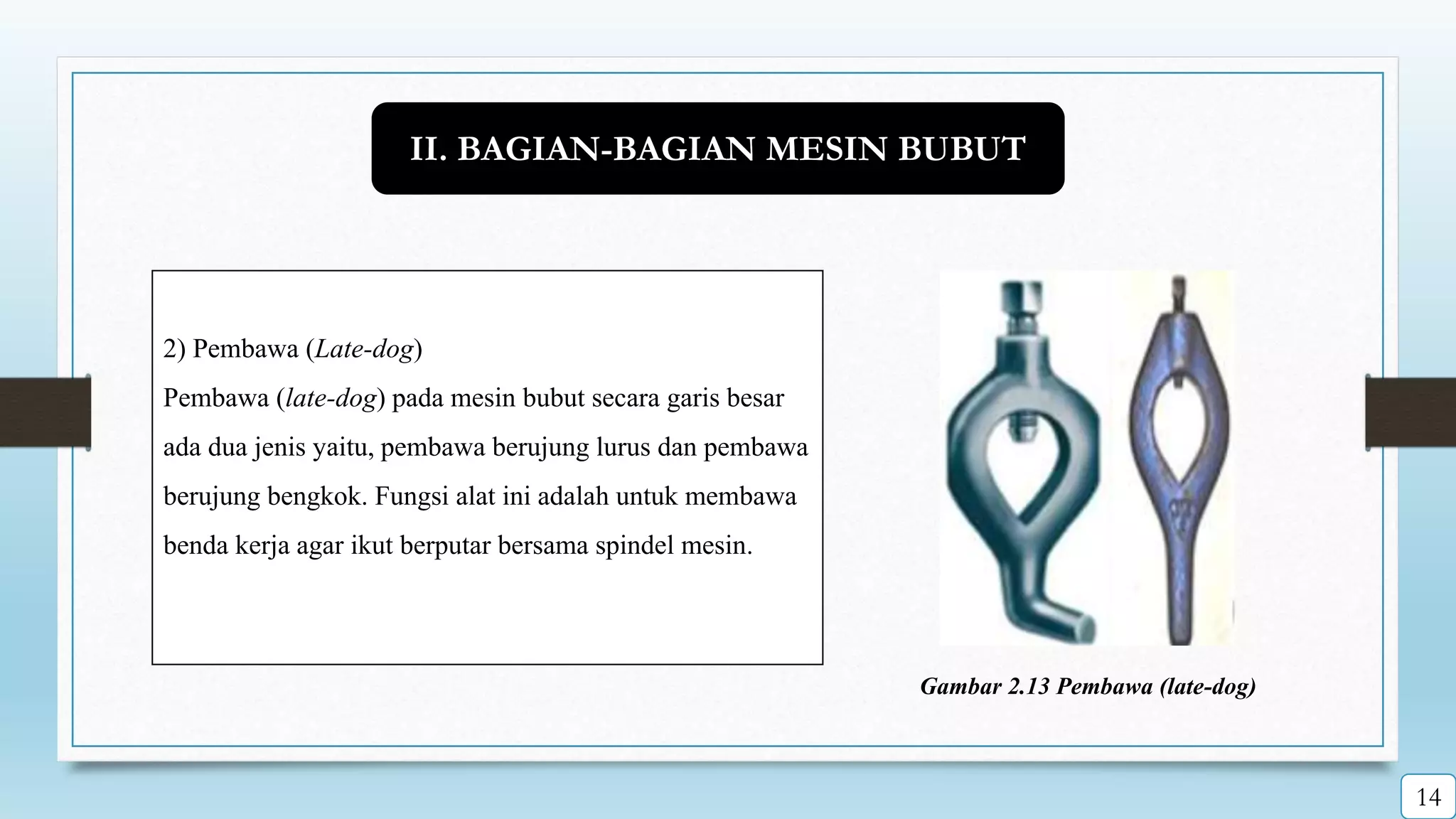

- 15. 2) Pembawa (Late-dog) Pembawa(late-dog) pada mesin bubut secara garis besar ada dua jenis yaitu, pembawa berujung lurus dan pembawa berujung bengkok. Fungsi alat ini adalah untuk membawa benda kerja agar ikut berputar bersama spindel mesin. Gambar 2.13 Pembawa (late-dog) II. BAGIAN-BAGIAN MESIN BUBUT 14
- 16. 10. Alat PenahanBenda Kerja Alat penahan benda kerja pada mesin bubut standar ada dua yaitu: penyangga dan senter 1) Penyangga/ Penahan Salah satu alat pada mesin bubut yang digunakan untuk menahan benda kerja yang memilki ukuran relatif panjang. Penyangga pada mesin bubut ada dua macam yaitu, penyangga tetap (steady rest) dan penyangga jalan (follower rest). Gambar 2.14 Penyangga tetap (steady rest) Gambar 2.15 Penyangga jalan follower rest) II. BAGIAN-BAGIAN MESIN BUBUT 15
- 17. 2) Senter Senter terbuatdari baja yang dikeraskan dan digunakan untuk mendukung benda kerja yang akan dibubut. Ada dua jenis senter yaitu senter tetap/ mati (senter yang posisi ujung senternya diam tidak berputar pada saat digunakan) dan senter putar (senter yang posisi ujung senternya selalu berputar pada saat digunakan). Gambar 2.16 Senter II. BAGIAN-BAGIAN MESIN BUBUT 16
- 18. • Proses spindelakan memutar benda kerja melalui piringan pembawa sehingga memutar roda gigi pada poros spindel. • Melalui roda gigi penghubung, putaran akan disampaikan ke roda gigi poros ulir. • Oleh klem berulir, putaran poros ulir tersebut diubah menjadi gerak translasi pada eretan yang membawa pahat. • Akibatnya pada benda kerja akan terjadi sayatan yang berbentuk ulir. III. PRINSIP KERJA MESIN BUBUT 17
- 19. IV. JENIS-JENIS MESINBUBUT 4.1 Berdasarkan Dimensinya: 1. Mesin Bubut Ringan 2. Mesin Bubut Sedang 3. Mesin Bubut Standar 4. Mesin Bubut Beralas Panjang 4.2 Berdasarkan Prinsip: 1. Mesin Bubut Centre Lathe 2. Mesin Bubut Sabuk 3. Mesin Bubut Vertical Turning 4. Mesin Bubut Facing Lathe 5. Mesin Bubut Turret 6. Mesin Bubut Turret Sadel 7. Mesin Bubut Turret Vertical 18
- 20. 4.1 JENIS MESINBUBUT BERDASARKAN DIMENSINYA 1. Mesin Bubut Ringan Mesin bubut ringan digunakan untuk benda kerja yang berdimensi kecil, mesin ini mudah dipindahkan sesuai dengan kebutuhan dan dapat diletakkan di atas meja. Mesin bubut ringan biasanya digunakan pada home idustry karena sederhana dan panjangnya tidak lebih dari 1200mm. Gambar 4.1 Mesin bubut ringan 19

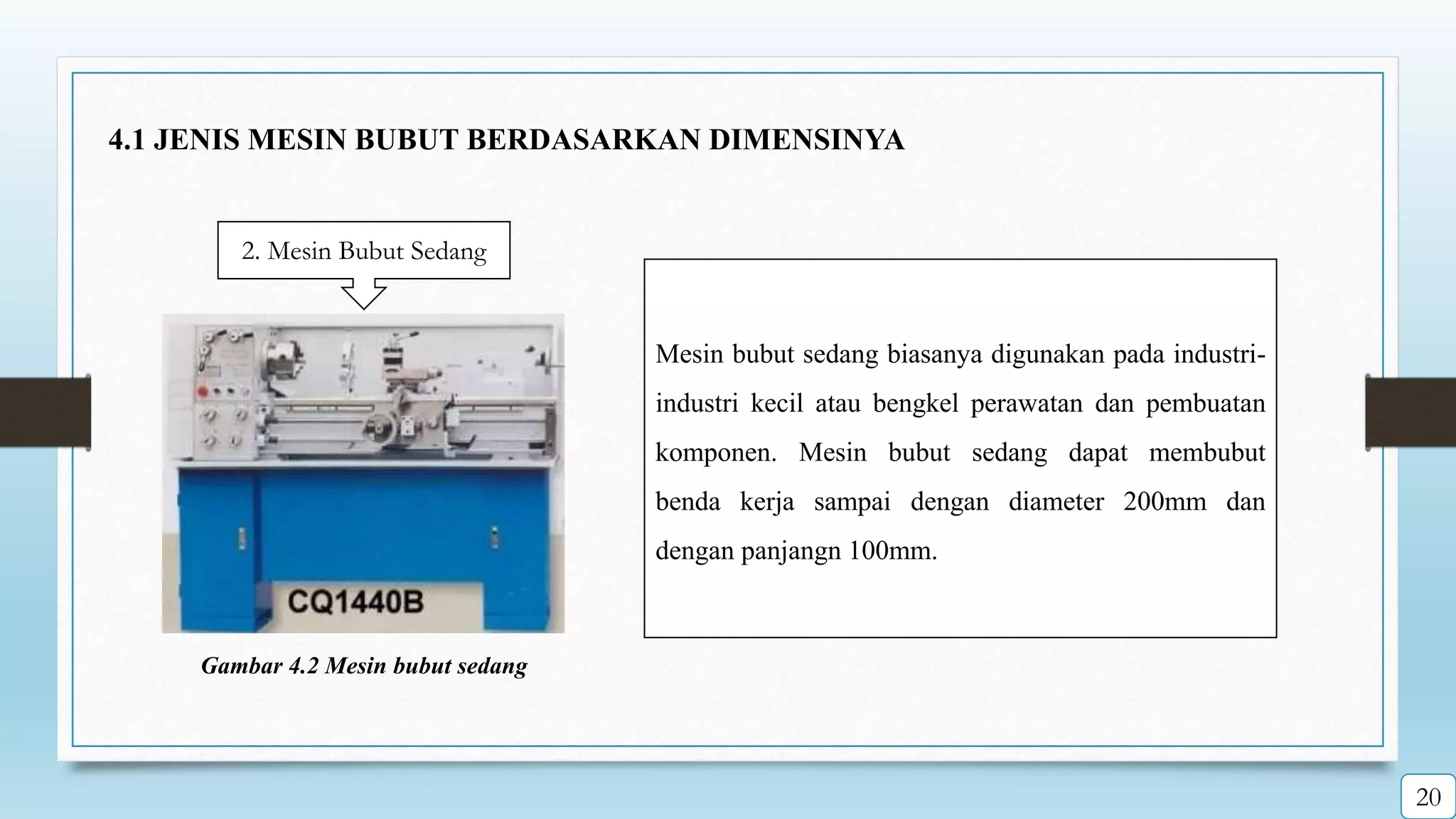

- 21. 2. Mesin BubutSedang Mesin bubut sedang biasanya digunakan pada industri- industri kecil atau bengkel perawatan dan pembuatan komponen. Mesin bubut sedang dapat membubut benda kerja sampai dengan diameter 200mm dan dengan panjangn 100mm. Gambar 4.2 Mesin bubut sedang 4.1 JENIS MESIN BUBUT BERDASARKAN DIMENSINYA 20

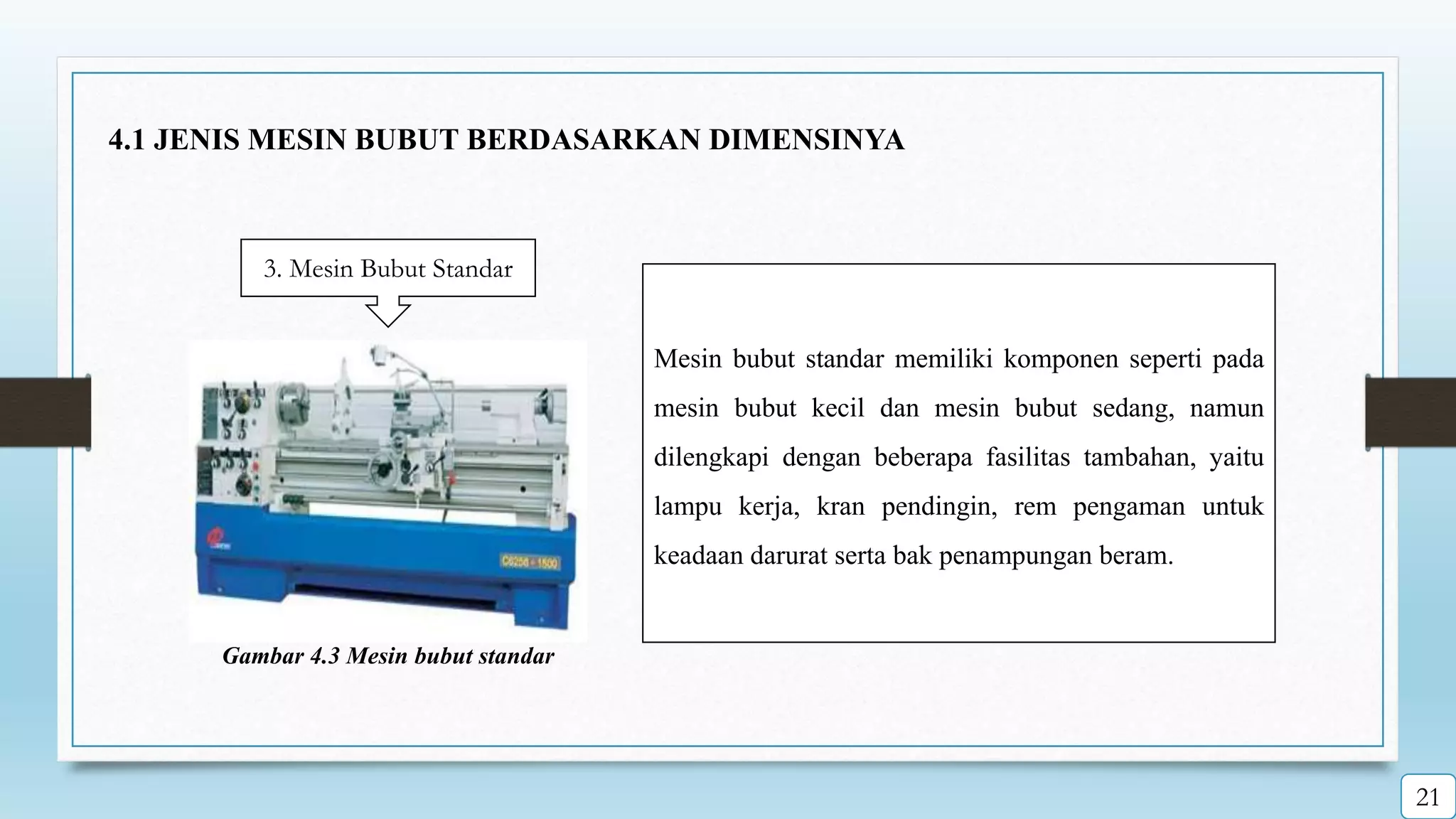

- 22. 3. Mesin BubutStandar Mesin bubut standar memiliki komponen seperti pada mesin bubut kecil dan mesin bubut sedang, namun dilengkapi dengan beberapa fasilitas tambahan, yaitu lampu kerja, kran pendingin, rem pengaman untuk keadaan darurat serta bak penampungan beram. Gambar 4.3 Mesin bubut standar 4.1 JENIS MESIN BUBUT BERDASARKAN DIMENSINYA 21

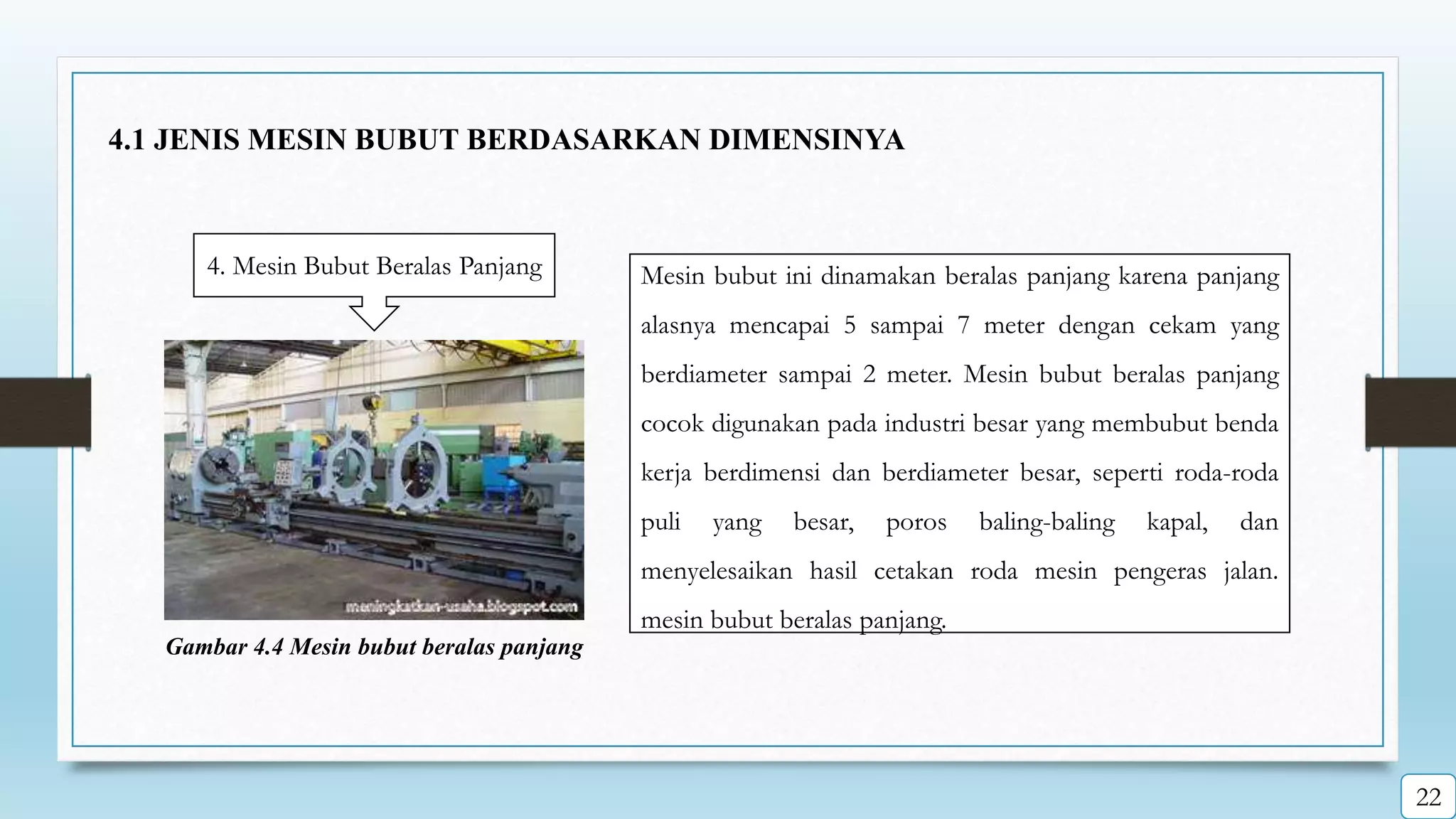

- 23. 4. Mesin BubutBeralas Panjang Mesin bubut ini dinamakan beralas panjang karena panjang alasnya mencapai 5 sampai 7 meter dengan cekam yang berdiameter sampai 2 meter. Mesin bubut beralas panjang cocok digunakan pada industri besar yang membubut benda kerja berdimensi dan berdiameter besar, seperti roda-roda puli yang besar, poros baling-baling kapal, dan menyelesaikan hasil cetakan roda mesin pengeras jalan. mesin bubut beralas panjang. Gambar 4.4 Mesin bubut beralas panjang 4.1 JENIS MESIN BUBUT BERDASARKAN DIMENSINYA 22
- 24. 1. Mesin BubutCentre Lathe Merupakan jens yang paling sering digunakan, menggunakan poros spindle yang memiliki chuck berahang pada satu sisinya sebagai alat cengkram material. Rahang ini menjadi pusat sumbu dan sisinya yang lain mennjadi sebagai pemutar. Gambar 4.5 Mesin Bubut Centre Lathe 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA 23
- 25. 2. Mesin BuburSabuk Bagian poros spindle bekerja dengan terkait pada sebuah sabuk. Putaran dari poros menjadi penggerak putaran sabuk yang melingkari roda gigi. Roda gigi inilah yang menjadi kunci pembuatan ulir dan pemotongan material. Gambar 4.6 Mesin bubut sabuk 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA 24
- 26. 3. Mesin BubutVertical Turning Mesin ini bekerja dengan cara otomatis. Poros akan mengeset sendiri cengkramannya pada material dan dengan cukup seorang operatir yang menentukan bentuk akhir dari hasil potongan, maka mesin bubut ini akan bekerja dengan sendirinya sesuai dengan setting tadi. Gambar 4.7 Mesin bubut vertical turning 25 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA
- 27. 4. Mesin BubutFacing Lathe Mesin ini termasuk kategori mesin bubut khusus yang menggarap material berbentuk piringan. Cakram atas piringan berada pada sisi dasar yang berupa plat besar, kemudian proses pembubutan bekerja pada kedua sisi piringan. Gambar 4.8 Mesin bubut facing lathe 26 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA

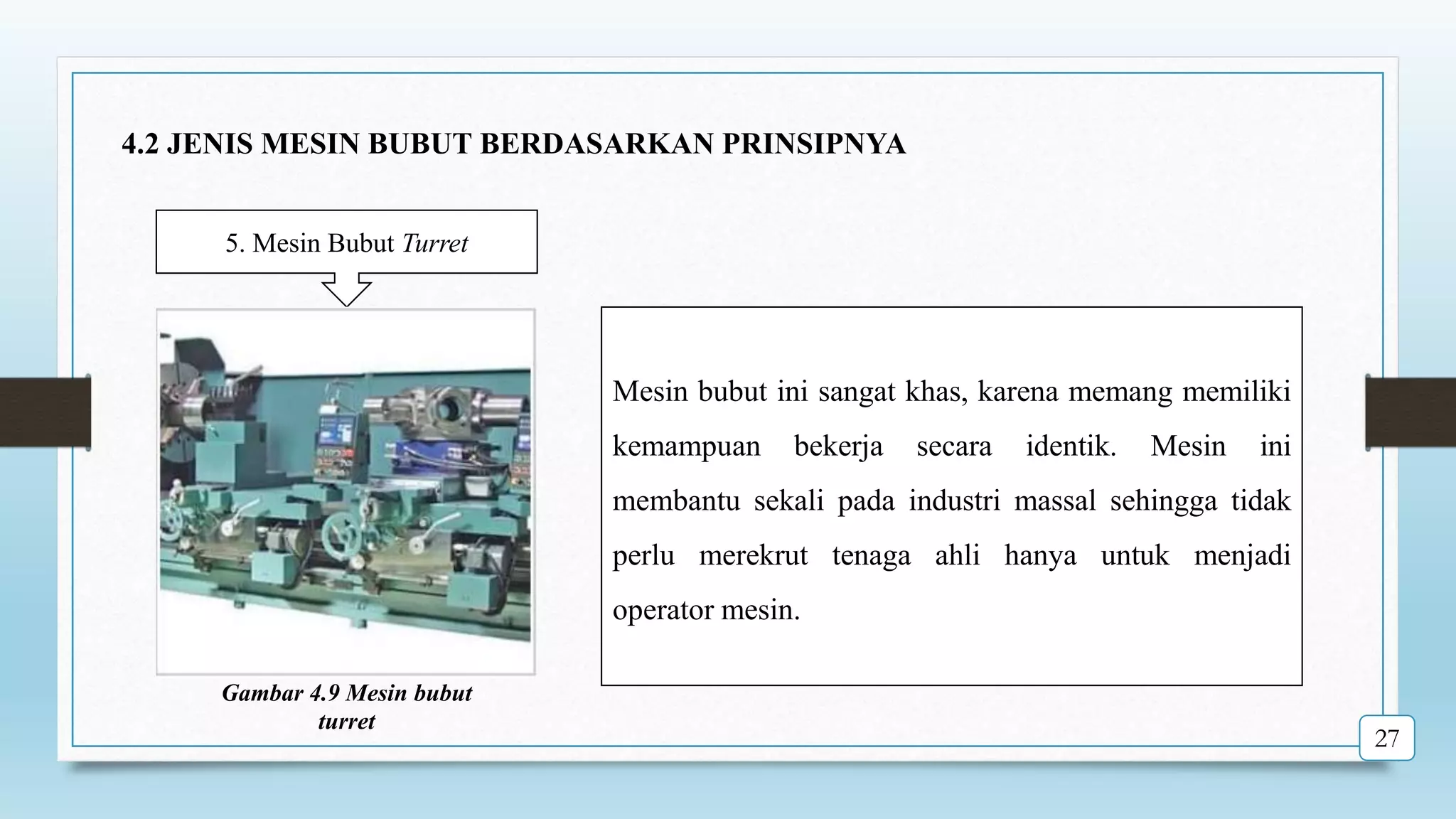

- 28. 5. Mesin BubutTurret Mesin bubut ini sangat khas, karena memang memiliki kemampuan bekerja secara identik. Mesin ini membantu sekali pada industri massal sehingga tidak perlu merekrut tenaga ahli hanya untuk menjadi operator mesin. Gambar 4.9 Mesin bubut turret 27 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA

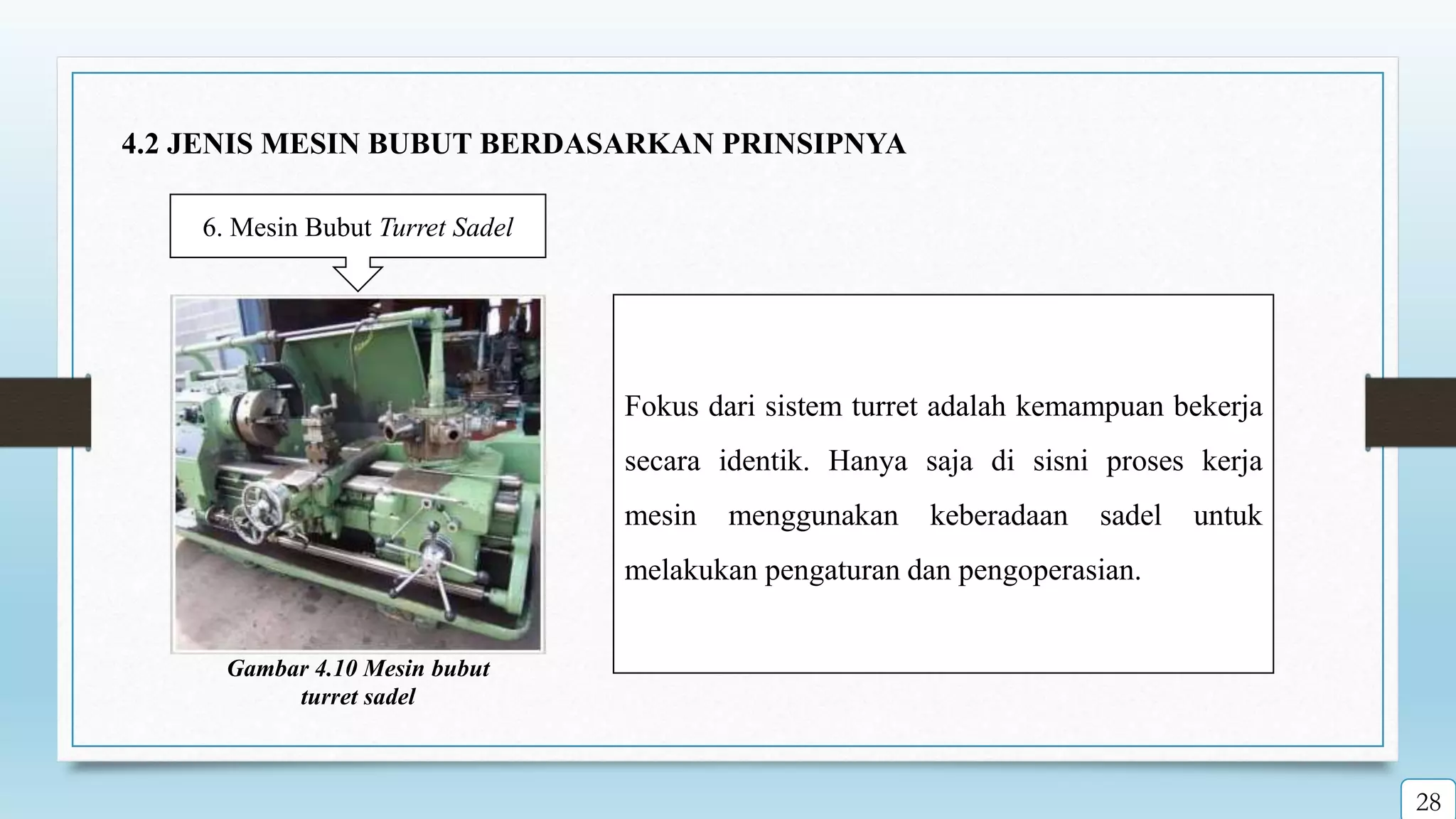

- 29. 6. Mesin BubutTurret Sadel Fokus dari sistem turret adalah kemampuan bekerja secara identik. Hanya saja di sisni proses kerja mesin menggunakan keberadaan sadel untuk melakukan pengaturan dan pengoperasian. Gambar 4.10 Mesin bubut turret sadel 28 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA
- 30. 7. Mesin Bubutt TurretVertical Mesin ini memiliki kemiripan dengan mesin freis pengebor vertikal hanya saja dengan sistem turret. Dengan keberadaan meja putar bercengkram dan turret yang terpasang di atas rel yang menyilang pada meja putar. Pada turret terdapat kepala samping yang menjadi pengontrol pahat dengan sistem yang sudah diset sehingga terjadi pengulangan proses secara identik pada saat dioperasikan. Gambar 4.11 Mesin bubut turret vertical 29 4.2 JENIS MESIN BUBUT BERDASARKAN PRINSIPNYA
- 31. Gambar 5.1 Pembubutan silindris Merupakanproses penyayatan di mana gerakan pahat bubut sejajar dengan sumbu benda kerja. 1. Pembubutan Silindris 2. Pembubutan Muka (Facing) Pembubutan muka merupakan proses penyayatan di mana gerakan pahat bubut tegak lurus dengan sumbu putar benda kerja (radial). Gambar 5.2 Pembubutan muka Gambar 5.3 Pembubutan cutting off Cutting off merupakan pemotongan benda kerja dengan pahat bubut. Pada proses cutting off, pahat bubut yang digunakan memiliki ujung potong yang miring menuju sumbu benda kerja. 3. Pembubutan Cutting Off 30 V. MACAM-MACAM TEKNIK PEMBUBUTAN
- 32. Gambar 5.4 Recessing Recessingmerupakan penyayatan pada benda kerja yang bertujuan untuk membentuk sebuah alur. Ujung potong pahat yang digunakan biasanya sejajar dengan sumbu benda kerja (sudut pahat 90°). 4. Pembubutan Recessing 5. Pembubutan Bitting Biting merupakan pembubutan ujung atau muka, di mana arah pemakanan ujung pahat sejajar dengan sumbu benda kerja. Metode biting biasanya digunakan untuk membuat alur atau lubang besar pada permukaan ujung benda kerja. Gambar 5.5 Bitting Gambar 5.6 Form Turning 6. Pembubutan Bentuk (Form Turning) Pada pembubutan bentuk, ujung potong pahat bubut berukuran besar membentuk kontur pada benda kerja. 31 V. MACAM-MACAM TEKNIK PEMBUBUTAN
- 33. Gambar 5.7 Pembubutan Tirus Pembubutantirus merupakan penyayatan silindris yang menghasilkan perbedaan diameter secara konstan. Metode pembubutan tirus digunakan untuk membuat poros tirus/konis. 7. Pembubutan Tirus 8. Pembubutan Ulir Pembubutan ulir merupakan penyayatan yang menghasilkan bentuk ulir. Pembubutan ulir terdiri dari pembubutan ulir luar dan ulir dalam. Gambar 5.8 Pembubutan Ulir Gambar 5.9 Chamfering 9. Pembubutan Chamfering Chamfering merupakan pembubutan pada sudut benda kerja menggunakan ujung pahat. Hasil dari chamfering dikenal dengan istilah chamfer. 32 V. MACAM-MACAM TEKNIK PEMBUBUTAN
- 34. Gambar 6.1 DratTirus • Benda ini memiliki bentuk tirus. • Cara membubut tirusnya dengan eretan atas. • Barang ini digunakan oleh para pengrajin perak, kerang, atau batu akik untuk mencekam kain poles di mesin gerinda. 33 VI. CONTOH PRODUK YANG DIHASILKAN MESIN BUBUT 1. Drat Tirus
- 35. • Benda tersebutadalah potongan pipa gas pendek- pendek yang didrat ujung- ujungnya agar bisa diinstal dengan sok dratnya. Gambar 6.2 Drat Pipa 34 VI. CONTOH PRODUK YANG DIHASILKAN MESIN BUBUT 2. Drat Pipa
- 36. • Benda tersebutadalah baut yang merupakan sebuah produk hasil penggunaan mesin bubut. 6.3 Baut 35 VI. CONTOH PRODUK YANG DIHASILKAN MESIN BUBUT 3. Baut
